Элементы кровельной вентиляции
К основным элементам вентиляционной кровельной системы относятся:
- Отверстия под кровельным свесом, которые обычно закрывают так называемыми софитными решётками (защита от птиц, насекомых и грызунов), а также вдоль конька. Эти конструктивные элементы обеспечивают продувание подкровельного зазора за счёт ветра и конвекции (нагревшись под кровлей, воздух устремляется вверх).
Отверстия под свесом кровли защищаются от грызунов и птиц софитными решетками: их можно заменить подшивкой с небольшими зазорами между досками
- Слуховые окна. Устраиваются во фронтонах и служат для вентиляции чердачного пространства.
Слуховое окно является одним из важных элементов вентиляции кровли
- Вентиляционные выходы. Так же как и аэраторы, представляют собой отрезки труб, но предназначенные не для вентиляции подкровельного зазора, а для подключения к ним вытяжных каналов общедомовой вентиляции либо для проветривания чердака.
К вентиляционному выходу можно подключить вытяжную домовую систему или использовать его для вентилирования подкровельного пространства

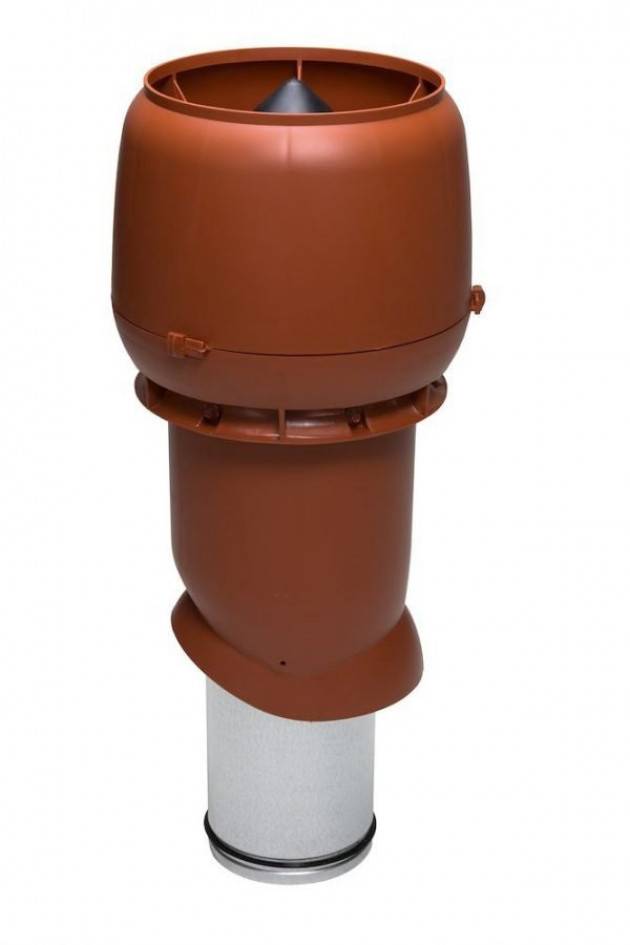

- Аэраторы, также именуемые дефлекторами и флюгарками. Они врезаются в кровельное покрытие у самого конька и служат для вывода воздуха из подкровельного пространства, то есть выполняют ту же функцию, что и отверстие под коньком. Применяются в условиях, когда толщина снежного покрова на крыше может превышать 2–3 см (при малых уклонах), вследствие чего вентиляционный зазор под коньком оказался бы заглушённым.
Кровельный аэратор служит для вывода воздуха из подкровельного пространства в тех случаях, когда на крыше лежит снег
Особенности конструкции аэраторов
Выпускаются два вида аэраторов:
- точечные;
- линейные или непрерывные (устанавливаются на всю длину ската или конька).
Кроме того, они отличаются ещё и местом установки — бывают коньковыми и скатными.
Конструкция аэратора может быть выполнена в виде:
- гриба;
- черепицы.
Аэратор может быть изготовлен из нержавеющей стали, но сегодня в большинстве случаев материалом для таких изделий служит полипропилен. Он стоит дешевле, а кроме того, пластику можно придать любой цвет. При этом он обладает достаточной прочностью для того, чтобы выдержать вес человека, так что монтажные или ремонтные работы на крыше можно проводить без затруднений.
На аэраторе имеется сменный элемент — проходка, конструкция которой подбирается с учётом типа кровельного покрытия.
Аэраторы могут комплектоваться устройством прохода через кровлю, адаптированным под конкретный тип покрытия
Изделие может быть оборудовано вентилятором — он необходим для создания принудительной тяги в кровлях с малым уклоном (конвекция проявляется в них слабо из-за малого перепада высоты) или со сложными очертаниями, где естественной тяги не хватает для преодоления аэродинамического сопротивления изломов.
Для предотвращения попадания осадков и насекомых отверстие аэратора защищено фильтром. Диаметр аэраторов варьируется в пределах от 63 до 110 мм.
Особенности крышных вентиляторов
Еще один элемент системы вентиляции – крышный вентилятор. С помощью этих устройств из помещений выводится отработанный загрязненный воздух.
В основном они предназначены для работы в системах общеобменной вентиляции без вентканалов, но используются и с воздуховодами. Основное преимущество крышных вентиляторов – их использование позволяет уменьшить требуемую длину воздуховодов.
В регионах со слабой и средней ветровой нагрузкой можно установить оригинальный и эффективный флюгер-дефлектор. Он заставит систему работать даже при незначительных дуновениях ветра
Варианты кровельных вентиляторов различаются габаритами, мощностью, производительностью, уровнем звукового давления.
Можно выделить следующие распространенные типы:
- осевые ВКО устанавливают на производственных зданиях;
- КРОВ можно использовать в частных домах;
- ВКРМ и ВКР подключаются к воздуховодам.
Какие преимущества крышных вентиляторов можно отметить:
- для установки не требуется отдельное помещение;
- простое техобслуживание;
- в моделях с откидными корпусами облегчается доступ к основным частям.
Выбирая крышный вентилятор, нужно обратить внимание на производительность модели, материал выполнения корпуса, способ энергопитания, вырабатываемый шум. Если в вытяжном канале отсутствует тяга, крышный вентилятор – хорошее решение проблемы
При использовании моделей с вертикальным выбросом воздух выбрасывается вверх иногда до нескольких метров в высоту
Если в вытяжном канале отсутствует тяга, крышный вентилятор – хорошее решение проблемы. При использовании моделей с вертикальным выбросом воздух выбрасывается вверх иногда до нескольких метров в высоту
Большинство изделий изготавливаются как центробежные или осевые:
- Осевой вентилятор применяется для нагнетания воздушных масс низкого давления. Газ при движении через ротор не изменяет направления, двигаясь вдоль оси двигателя.
- Центробежный вентилятор оснащен специальными лопатками, распределяющими по сторонам воздух, который дальше продвигается к выходному отверстию.
Виды крышных вентиляторов разделяются по направлению выброса. Вентиляторы с горизонтальным выбросом устанавливаются там, где отводимый воздух не загрязнен и нет риска его перемешивания со свежим воздухом, поступающим в дом.
Крышные вентиляторы могут устанавливаться на разных типах кровли. Технология устройства узла прохода в жесткой кровле проста. В перекрытии прорезается технологический проем, а на вентиляционную шахту надстраивается кирпичный фундамент под вентилятор.
Для упрощения монтажных работ применяются специальные стаканы, которые иногда поставляются комплектно с вентиляторами. Стаканы имеют отверстия на крепежных фланцах и крепятся к крыше анкерными болтами. Вентилятор и стакан соединяются фланцами на болтовых соединениях.
Между фланцами должна находиться резиновая прокладка для большей герметичности. Стакан при монтаже должен выставляться строго вертикально. Вентилятор на стакане крепится по горизонтальному уровню. После монтажа возможные зазоры устраняются герметиком. Затем устанавливается стальной фартук.
Разновидности труб для вентиляции
Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.
Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.
- минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
- поверхности воздуховода должны быть устойчивы к коррозии;
- вес конструкции влияет на сложность монтажных работ и обслуживание;
- размер сечения воздуховода влияет на пропускную способность;
- все элементы системы должны соответствовать требованиям пожарной безопасности.
Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.
Пластиковые трубы
Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.
Данные типы труб получили широкое распространение благодаря целому ряду достоинств.
Преимущества круглых и прямоугольных пластиковых воздуховодов:
- относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
- низкая уязвимость для воздействия влаги и химических веществ;
- хорошая герметичность;
- простота в обслуживании;
- широкий диапазон рабочих температур;
- низкий уровень шума при работе;
- большой срок службы;
- эстетичный вид;
- экологичность;
- устойчивость к появлению коррозии.
К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.
Гофрированные трубы
Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.
В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.
Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.
Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум. Основные преимущества гофрированных воздуховодов:
Основные преимущества гофрированных воздуховодов:
- срок службы — до 50 лет;
- допустимое нагревание поверхностей — до 250 °С;
- устойчивость к воздействию влаги и коррозии;
- относительно легкий монтаж.
Металлические воздуховоды
Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.
Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.
Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.
Тканевые воздуховоды
Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.
Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.
Основные преимущества:
- быстрый монтаж;
- небольшой вес;
- отсутствие конденсата;
- низкий уровень шума;
- устойчивость к коррозии;
- удобство в обслуживании.
Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.
Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.
Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.
Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.
Зачем нужна кровельная вентиляция
Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой
В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.
Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.
Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции
Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:
- слуховые окна;
- коньки скатных крыш;
- зазоры, предусмотренные в кровельном пироге и карнизных планках;
- вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.
Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.
Общая характеристика вентиляционных узлов крыши
При монтаже различных технических коммуникаций вентиляционные трубы традиционно устанавливаются на крыше. Подобный подход имеет специфические особенности и требует скрупулезного соблюдения технологии установки.
Вентиляционные узлы прохода во многих случаях обладают схожей у различных моделей конструкцией. Они применяются для принудительного и естественного процесса вывода отработанного воздуха, конденсата, испарений за пределы здания.
Все виды кровельных проходок должны быть безупречно выполнены и герметичны, чтобы атмосферная пыль и вода не проникали в жилые и подсобные помещения. По схемам кровельных проходов обустраиваются не только вентиляционные трубы, но и аэраторы, и дымоходы, и антенны, и кровельные люки
Вентиляционная труба узла на крыше располагается так, чтобы отработанный воздух имел возможность выходить беспрепятственно.
Для скатных крыш удобным решением будет установка вентиляционной трубы рядом с коньком. Такая конструкция не требует дополнительного усиления и установки системы очистки от снега.
При близком расположении вытяжных труб к коньковому хребту на систему оказывается наименьшее давление ветра. Однако для формирования нормальной тяги вентиляционная труба (шахта) должна быть выше конька минимум на 0,5 м. Это требование не относится к аэраторам и кровельным вентиляторам, решающим задачи осушения кровельного пирога
Изготовление систем прохода соответствует ГОСТу 15150, а именно:
- Толщина материала превышает 1,9 мм.
- Диаметр окружности – 10-12,7 см. У узлов с квадратным сечением размеры могут варьироваться.
- Обрабатывается антикоррозийными смесями.
- Размер кольца-опоры обязательно превышает диаметр патрубков.
- Длина конструкции должна составлять максимум 1 м.
Сам узел может размещаться на железобетонный стакан или непосредственно на участок кровли.
Потребителю сейчас предложен широкий ряд универсальных и специализированных устройств для герметичного и оперативного оформления кровельных проходов как внутренней вентиляционной системы, так и осушения кровельных слоев
На размеры и форму выхода влияет вид покрытия, его толщина и особые характеристики материала, а также характеристики всей системы вентиляции. Выбор ее зависит от условий созданных внутри здания: степени влажности; запыленности комнат; загазованности и пр.
Особенности монтажа вентиляции с выходом на крышу
Особое внимание следует уделить креплению вентиляционной трубы
Особенности обустройства вентиляции рассматриваются на примере типового воздуховода, прокладываемого между кровельным покрытием и потолком жилого дома
Очень важно правильно подобрать место его вывода в чердачное помещение, в котором не должно располагаться важных строительных элементов
Кроме того, повышенное внимание уделяется схеме разводки вентиляции под кровлей, поскольку от этого зависит прочность конструкций перекрытия, в которых делается отверстие под воздуховод
Высота и диаметр трубы зависят от тех условий, в которых она будет эксплуатироваться, а также от типа вентиляции и объема помещения
Особое внимание также уделяется следующим моментам:
- На скатных кровлях оголовок вентиляционной конструкции делается рядом с коньком, что позволяет обходиться без его дополнительной фиксации.
- При таком подходе большая часть трубы располагается в чердачной или мансардной части, где она надежно защищена от резких перепадов температур и сильных порывов ветра.
- Выход на крышу оформляется таким образом, чтобы дождь и снег не попадали под кровельное покрытие.
- Для соединения отдельных элементов воздуховода потребуются специальные фланцы, приобрести которые можно в любом строительном магазине.
Особое внимание следует уделить герметичности труб в местах их выхода через кровлю. Для этого разработаны специальные фасонные изделия, представляющие собой патрубок с гибким металлическим основанием, внешне он напоминает типовой фланец
При монтаже он плотно прижимается к кровельному покрытию, принимая рельеф материала кровли из металлочерепицы, например. По ходу установки вывода воздуховода стараются разместить этот узел таким образом, чтобы добиться идеальной герметизации мест сочленения.
Узел прохода вентиляции через кровлю
Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания
Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю
Узел прохода вентиляции через кровлю
Вентиляционные узлы прохода через мягкую кровлю
Что это такое и зачем он нужен?
Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.
Схематическое изображение узлов прохода через кровлю
На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.
Вентиляционные узлы на кровле
Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.
Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ
Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:
- толщина металла, из которого он изготовляется, составляет не менее 1,9 мм,
- диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми,
- поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021,
- размер кольца-опоры должен быть больше диаметра патрубков,
- максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.
Размеры узла прохода
Такие проходки используются главным образом для постоянно задействованных систем вентиляции
ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
Строение узла и самой системы вентиляции
Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.
Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.
Узел похода через кровлю
Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.
Этапы монтажа гибкого узла прохода
В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.
Круглый узел прохода
Основные ошибки при монтаже вентиляции
Типичным промахом является неправильное определение необходимой устойчивости всего вентиляционного стояка. Закрепление трубы только на верхней части кровли, без опоры на стропила или другой элемент обрешетки не обеспечивает надежности конструкции.
Рассчитывать вывод вентиляции на крыше нужно сразу с учетом дополнительных насадок и устройств. Они не только увеличивают вес трубы, но и создают дополнительную парусность при порывах ветра. Поэтому под них нужен определенный запас устойчивости конструкции.
Герметизацию прохода трубопровода через крышу нужно проводить не только снаружи, но на внутренней части кровли.
Серьезной ошибкой является бессистемное проведение вентиляции во внутренних помещениях. Любой дополнительный поворот магистрали или лишний стык приводят к уменьшению тяги в системе и к уменьшению эффективности ее работы.
Таблица — Воздуховоды.
| Обозначение | Наименование | Код обозначения | |
| На планах и разрезах | На схемах | ||
| Воздуховод, общее обозначение | |||
| Воздуховод круглого сечения | |||
| Воздуховод прямоугольного сечения (*вторая цифра — высота канала) | |||
| Вентиляционный канал (*вторая цифра — высота канала) | |||
| Воздуховод круглого сечения, идущий в видимую сторону | |||
| Воздуховод круглого сечения, идущий в невидимую сторону | |||
| Воздуховод прямоугольный, идущий в видимую сторону | |||
| Воздуховод прямоугольный, идущий в невидимую сторону | |||
| Воздуховод гибкий | |||
| Воздуховод теплоизолированный | |||
| Воздуховод с огнезащитным покрытием ЕI150 — предел огнестойкости | |||
| Акустическое покрытие снаружи или внутри воздуховода |
Приточно-вытяжная вентиляция с рекуператором
Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.
Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?
Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.
Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды
Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.
По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.
Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему
Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.

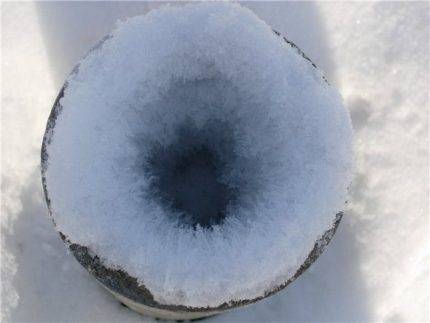

А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.
В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.
Схема принудительной вентиляции в частном доме
Схема устройства принудительной приточно-вытяжной вентиляции двухэтажного частного дома. Блок ППВВ установлен в хозяйственном помещении цокольного этажа.
Для обеспечения принудительной циркуляции воздуха, в доме устанавливают блок приточно — вытяжной вентиляции. В блоке установлены электрические вентиляторы для принудительного перемещения воздуха и теплообменник — рекуператор.
Поток свежего воздуха с улицы через воздухозаборник по воздуховоду поступает в блок вентиляции и далее распределяется по жилым помещениям частного дома. На схеме воздуховоды приточной вентиляции обозначены синим цветом.
Отработанный «грязный» воздух из дома принудительно засасывается в воздуховоды вытяжной вентиляции (на схеме — красным) из помещений, где выделяется наибольшее количество загрязнений, это кухня, ванная, гардеробная, котельная (хозпомещение), а также из пространства под полом первого этажа.
Насыщенный загрязнениями, влагой и теплом воздух тоже проходит через блок вентиляции и выбрасывается наружу через дефлектор на крыше дома.
Такая схема циркуляции воздуха позволяет создать в жилых помещениях некоторое избыточное давление, которое препятствует проникновению в комнаты загрязнений, как снаружи — например, радиоактивного почвенного газа радона, так и из других помещений и пространств внутри дома.
Воздух, подаваемый в комнаты, перемещается в помещения с приемными решетками вытяжной вентиляции через переточные отверстия в дверях. Обычно это щель между полом и дверью.
Зимой в теплообменнике — рекуператоре, установленном в блоке вентиляции, выбрасываемый из дома воздух передает часть тепла нагнетаемому в комнаты свежему но холодному воздуху.
В помещения, в которых установлен отопительный котел или камин с открытой камерой сгорания, использующие для горения воздух из помещения, обязательно заводят оба канала принудительной вентиляции — приточный и вытяжной каналы. Наличие только одного вытяжного канала недопустимо, так как разряжение, создаваемое в помещении принудительной вытяжкой, может приводить к опрокидыванию тяги в дымовой трубе и поступлению продуктов сгорания в помещение.
Кухонная вытяжка вытягивает деньги
При включении кухонной вытяжки на улицу выбрасывается большое количество теплого воздуха с единственной целью — удалить запахи и другие загрязнения, которые образуются над кухонной плитой.
Для исключения потерь тепла выгодно отказаться от обычной кухонной вытяжки. Вместо вытяжки над кухонной плитой устанавливают зонт, оснащенный вентилятором, фильтрами, поглотителями запахов для глубокой очистки воздуха. После фильтрации, очищенный от запахов и загрязнений воздух направляется обратно в помещение. Кроме того, такое решение снижает требования к производительности блока вентиляции. Такой зонт часто называют фильтрующей вытяжкой с рециркуляцией. Следует учитывать, что экономия от снижения расходов на отопление несколько нивелируется, из-за необходимости периодической замены фильтров в вытяжке.
Нужно ли утеплять вентиляционный выход?
Вопрос о необходимости утепления вентиляции и в частности ее выхода на крышу достаточно часто задается самостоятельными застройщиками. Ответ на него однозначный: утепление должно быть обязательно!
Если не уделить утеплению должного внимания, то в морозы можно остаться без вентиляции
Выход вентиляции находится на улице и подвергается воздействию отрицательных температур, а ветер только ускоряет процесс охлаждения. Замерзнув, стенки вентиляционного канала начинают охлаждать проходящий по нему теплый воздух из помещения. В итоге значительно уменьшается сила тяги.
При этом создаются два отрицательных явления:
- Если теплый воздух из помещения идет вверх, стремясь выйти на улицу, то охладившись от стенок он вновь начинает опускаться вниз, создавая противотягу и завихрения, препятствуя нормальной работе вентиляции;
- Удаляемый из помещений теплый воздух содержит испарения от жизнедеятельности человека. Соприкасаясь с холодными стенками вентканала, эта влага превращается в росу и каплями начинает стекать по вентканалу обратно, создавая прекрасные условия для развития плесневых грибков.
В сильные холода сконденсировавшаяся влага не успевает стечь внутрь и замерзает на самом выходе. Отверстие вентиляционного выхода уменьшается и может полностью перемерзнуть.
Для исключения этих проблем вентиляционный выход должен быть достаточно утеплен. Самый простой способ – это применение вентиляционных выходов заводского изготовления. Производитель делает конструкцию двухстенной и закладывает в нее утеплитель.
Если выход устроен обычными вентиляционными пластиковыми или металлическими трубами, то их можно утеплить самостоятельно. Лучше всего для этих целей подходит трубчатый утеплитель из вспененного полиэтилена (применяется для утепления труб канализации, воды и отопления), рулонный изолон или подобный материал.
Он удобно наносится простым оборачиванием в несколько слоев и фиксируется армированным скотчем. Полиэтилен и изолон не боятся воды и солнечных лучей, а птицы и насекомые не проявляют к ним интерес.
Применять фольгированный утеплитель необязательно: он стоит значительно дороже, а эффект от металлического слоя вряд ли будет заметен. Главное выполнить достаточную толщину утеплителя, которую рекомендуется делать не менее 30 мм.
Закрепляя на трубе рулонный утеплитель хорошо проклеивайте все стыки скотчем. Теплоизоляция, выполненная в виде скорлупы для труб хорошо держится без дополнительных ухищрений
Также для утепления вентиляционного выхода подойдет минеральная вата. Однако поверх нее придется сделать защитный чехол из прочного материала (стеклохолст, оцинкованный или пластиковый лист и т.п.) для защиты от ветра, осадков и птиц. Наиболее удобна для таких целей минеральная вата в рулонах: она просто оборачивается вокруг трубы.
Кроме того, если обдумываете, как же лучше закрепить вентиляционную трубу на крыше и заодно ее сразу утеплить, отлично подойдут элементы сэндвич дымоходов. Они просты в монтаже и снабжены утеплителем, установленным в заводских условиях.
Используя такую трубу, вы избавите себя от проблем с нанесением теплоизоляции и защитой ее от внешних воздействий
Кроме того, дымоходы имеют стандартные проходные узлы, обеспечивающие герметичное соединение, а также стандартные дефлекторы и зонтики для защиты от осадков и ветра.
Еще одним плюсом применения дымоходов для изготовления вентиляционных выходов является возможность соединения их хомутами под растяжки для последующего надежного крепления. А срок службы труб дымохода из нержавеющей стали в роли вентканала практически не ограничен.
Общие требования к вентиляционным трубам
Воздуховоды в системе вентиляции занимают значительную часть. Через эти коммуникации организуется вывод использованного воздуха наружу или, напротив, подача его в помещения.
В большом многокомнатном коттедже рекомендуется устанавливать вентиляционные выходы на кухне, в ванной, туалете, подвале, котельной – во всех местах с высоким уровнем влажности и риском попадания в воздух газа или продуктов сгорания
Вентиляционную систему устанавливают на года, поэтому к трубам и другим элементам предъявляют особые требования, а процесс монтажа подчиняется правилам.
Несколько важных моментов, касающихся воздуховодов, рассмотрим в фотогалерее:
Для самостоятельного изготовления обычно используют листы тонкой оцинкованной стали, которую легко обрабатывать подручными инструментами. Она подходит для монтажа на крыше по своим характеристикам, при этом создание трубы, переходника и «грибка» обходится недорого.
