Важные мелочи

Распространенные типы трубопроводов капитальных сооружений таковы:

• водопровод холодного и горячего снабжения;
• система водоотведения (внутренняя канализация);
• теплопровод парового отопления;
• дымоход печи.

Элементы, проходящие через строительные конструкции здания, могут быть металлическими (обычно сталь, реже медь), пластиковыми (поливинилхлорид или полипропилен), либо комбинированными (пластик, заключенный в алюминиевый сплав). Для установки гильз важным является материал изделий, проходящих через межкомнатные стены и межэтажные перекрытия, а также материал строительных конструкций. Обычно трубопровод стальной, стены кирпичные, а перекрытия железобетонные.

Способ установки

Устройство прохода монтируется в точке прохождения вентиляционной трубы через стены либо крышу. Используется он как в принудительной, так и в естественной системах вентиляции. Может устанавливаться на железобетонные стаканы, либо напрямую на стропилах кровли. Если используется ж/б стакан, то монтаж осуществляется на анкерные болты, чтобы уменьшить нагрузку на кровлю.

Определяется в зависимости от:

1. Угла наклона ската крыши
2. Материала покрытия чердака и его толщины
3. Вида покрытия крыш
4. Атмосферных условий – влажности, ветрового, снегового и температурного режимов и пр. Особенно важна толщина снегового покрова, так как именно снег может перекрывать вентиляционные каналы и блокировать поток воздуха.

Элементы кровельной вентиляции

К основным элементам вентиляционной кровельной системы относятся:

1. Отверстия под кровельным свесом, которые обычно закрывают так называемыми софитными решётками (защита от птиц, насекомых и грызунов), а также вдоль конька. Эти конструктивные элементы обеспечивают продувание подкровельного зазора за счёт ветра и конвекции (нагревшись под кровлей, воздух устремляется вверх).

2. Слуховые окна. Устраиваются во фронтонах и служат для вентиляции чердачного пространства.

3. Вентиляционные выходы. Так же как и аэраторы, представляют собой отрезки труб, но предназначенные не для вентиляции подкровельного зазора, а для подключения к ним вытяжных каналов общедомовой вентиляции либо для проветривания чердака.

4. Аэраторы, также именуемые дефлекторами и флюгарками. Они врезаются в кровельное покрытие у самого конька и служат для вывода воздуха из подкровельного пространства, то есть выполняют ту же функцию, что и отверстие под коньком. Применяются в условиях, когда толщина снежного покрова на крыше может превышать 2–3 см (при малых уклонах), вследствие чего вентиляционный зазор под коньком оказался бы заглушённым.

Особенности конструкции аэраторов

Выпускаются два вида аэраторов:

• точечные;
• линейные или непрерывные (устанавливаются на всю длину ската или конька).

Кроме того, они отличаются ещё и местом установки — бывают коньковыми и скатными.

Конструкция аэратора может быть выполнена в виде:

• гриба;
• черепицы.

На аэраторе имеется сменный элемент — проходка, конструкция которой подбирается с учётом типа кровельного покрытия.

Аэраторы могут комплектоваться устройством прохода через кровлю, адаптированным под конкретный тип покрытия

Изделие может быть оборудовано вентилятором — он необходим для создания принудительной тяги в кровлях с малым уклоном (конвекция проявляется в них слабо из-за малого перепада высоты) или со сложными очертаниями, где естественной тяги не хватает для преодоления аэродинамического сопротивления изломов.

Для предотвращения попадания осадков и насекомых отверстие аэратора защищено фильтром. Диаметр аэраторов варьируется в пределах от 63 до 110 мм.

Виды узлов прохода

• Утепленные
• Искрозащищенные. Применяются на производствах, где через систему вентиляции проходят взрывоопасные газовые и паровые воздушные смеси
• Без клапана
• С клапаном. Имеют сборник для конденсационной жидкости — кольцо, исполняющее роль желоба для стока влаги

Клапана бывают механические и ручные

Ручное управление целесообразно применять, когда вентилирование работает стабильно в одном режиме и не требуется многократно этот режим изменять. Ручное управление реализуется с помощью противовеса и тросика, которым регулируется циркуляция воздушного потока в помещении. Такое управление не сложное, имеет высокую эффективность.

Механическое управление осуществляется с помощью специального исполнительного механизма управления.

ВЕНТИЛЯЦИОННАЯ ШАХТА ЧАСТНОГО ДОМА

Немаловажное значение для комфорта проживающих имеет устройство вентиляционной шахты в загородной усадьбе. Часто своё жилище мы стремимся обустроить своими силами

В таком случае необходимо иметь хотя бы минимальные знания о конструктивных особенностях вентиляционных шахт и каналов.

Не всегда естественная вентиляция применима из-за относительно больших размеров устройства по сравнению с жилыми помещениями.

По правилам высота вентиляционной шахты должна быть выше 1 м. над уровнем крыши, а расстояние между входом и выходом воздуха – от 5 до 6 м.

Единица воздухообмена – куб.м./час. По нормам, для одного человека, в спальном помещении он равен 20 куб.м./час. В жилом помещении — 40 куб.м./час и в бытовых — 60 куб.м./час.

Другой способ – кратность обмена умножается на объём помещения. Для жилых комнат кратность – 1, для бытовых – 3.

При расчёте сечения вентиляционной шахты в своём доме, необходимо также учитывать скорость движения воздуха в магистрали. При необходимости замены, к примеру, 300 куб.м. в час – площадь шахты должна быть не менее 0,1 кв.м. при естественной вентиляции и 0,03 кв.м. при принудительной.

Минимальный диаметр канала – 10 см. и 6 см. соответственно.

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

• скоба более 900 мм при двадцати миллиметровых фланцах;
• скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

• для 20-мм стыков используется от 700 мм;
• для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.

Рекомендуемое месторасположение дымоходов

Место выхода дымохода через металлочерепицу определяется на начальном этапе его проектирования. Не рекомендуют устанавливать дымоход через ендовы ввиду отсутствия гарантии полной герметичности в местах примыкания с кровлей. Кроме того в ендовах собирается наибольшее количества снега, которое может оказать большую нагрузку на места соединения трубы с кровлей и нарушить целостность всего узла конструкции.

Также нерационально, когда труба на крыше из металлочерепицы, проложена вблизи окон мансардных помещений. Угарный газ или дым могут легким порывом ветра оказаться в помещении.

Оптимальным расположением дымохода является его установка вблизи конька. Зимой в этом месте происходит наименьшее скопление снега, а значит, возможность протечки сведена к минимуму. Труба возле конька имеет наименьшую высоту, что благоприятно сказывается при возможном воздействии атмосферных явлений. В холодное время года здесь происходит наименьшее образование конденсата, так как основная часть трубы не расположена в холодной зоне.

Такой вариант имеет и некоторые недостатки. В стропильной системе не предусматривается установка коньковой балки либо балка делается с разрывом, что влияет на прочность всей конструкции. Приходится устанавливать дополнительные опорные узлы под стропила, что не всегда выгодно, если планируется использовать чердак, как мансардное помещение. Поэтому рациональным решением будет проход дымохода вблизи конькового прогона.

Для плоских крыш достаточная высота дымохода составляет 500 мм. В случае с коньковой крышей, печная труба через металлочерепицу прокладывается на высоту, которая зависит от расстояния до конька :

• при расстоянии до 1.5 метра высота дымохода должна быть минимум на 500 мм выше конька;
• если расстояние до конька в пределах 1.5-3 метра, труба должна находиться на одном уровне с коньком;
• в случае, когда расстояние превышает 3 метра, высота дымохода определяется линией, проходящей под углом 10 градусов от конькового пробега к горизонту.

Монтаж вентиляционного выхода

Установка вентвыхода производится в соответствии с заранее разработанной схемой местонахождения выходов. Особенности установки зависят от типа кровли и конструкции трубы. В комплектации фасонных изделий обязательно есть инструкция по установке.

Узел прохода должен быть тщательно загерметизирован со всех сторон. Изделия заводского изготовления укомплектованы обычно всем необходимым для обеспечения полноценной защиты от воды

В целом, установка производится по одинаковому алгоритму:

1. На месте выхода трубы осуществляется разметка, соответствующая диаметру отверстия. Если в комплекте проходного элемента есть шаблон, разметка наносится по шаблону.
2. В кровельном пироге вырезается отверстие зубилом или ножницами по металлу: в кровельном материале, в слое гидроизоляции и утеплителя.
3. Жидким герметиком крепится уплотнительная прокладка.
4. На прокладку ставится проходной элемент и крепится саморезами к кровле. Основание проходной детали должно быть прикреплено к кровле максимально плотно.
5. В проходной элемент крепится труба воздуховода и фиксируется шурупами. При работе желательно использовать отвес или строительный уровень, чтобы зафиксировать трубу вертикально.
6. Со стороны чердака герметизируется выход воздуховода на крышу.

Вывод вентиляционной трубы является самым технически уязвимым узлом во всей системе вентиляции в доме

Здесь особенно важно не только решить эстетическую проблему, но и обеспечить надежную гидроизоляцию прохода с сохранением свойств на весь срок эксплуатации кровли

Для повышения тяги в вентиляционной системе на оголовок венттрубы обязательно надевается дефлектор. Дефлектор – это насадка, в которой под действием ветра происходит разрежение воздушных масс. Таким образом снижается аэродинамическое сопротивление потоку.

При выборе дефлектора нужно учитывать климатические особенности региона. Ряд производителей добиваются тех же целей, оснащая зонт электровентилятором

Так дефлектор выступает усилителем тяги. Кроме этого, вытяжное устройство:

• защищает систему вентиляции от осадков;
• не дает ветру задувать внутрь венттрубы;
• препятствует явлению обратной тяги.

Принцип работы дефлектора любого типа основан на разрежении воздушной массы в устье вентиляционного канала, в результате чего отработанный воздух стремительно движется в его направлении без механического побуждения.

КАК УСТРОЕНА ВЕНТИЛЯЦИОННАЯ ШАХТА

В настоящее время шахта вентиляционной трубы, обыкновенно, устраивается в домах с этажностью два и выше. Но требования к ней одинаковые, независимо от количества уровней:

• Непроницаемость.
• Отсутствие сопротивления проходящему потоку, в соответствии с проектными величинами.
• Согласованность с санитарно-гигиеническими нормами.
• Пожаробезопасность.

На конце вытяжной трубы устанавливается предохранительный колпак-зонт, защищающий от внешних осадков и мусора.

Инженер-проектировщик при расчёте вентиляционной шахты принимает в расчёт следующие соображения:

• Невозможность просачивания уличного (как правило – холодного) воздуха извне в зимнее время года.
• Предотвращение диффузионного распространения дыма при пожаре по системам вентиляции.
• Возможность подвода кондиционеров при необходимости.
• Беспрепятственное кондиционное удаление использованного воздуха из жилых квартир.

6 Рекомендации по уходу

Проводить манипуляции по очистке вентиляционных шахт в многоэтажных постройках без помощи квалифицированных специалистов категорически запрещается. В частных домах допустимо самостоятельно проводить подобные работы. Для этого потребуется жесткая щетка, конец которой надежно крепится на специальном тросе. Очистительные манипуляции проводятся поэтапно:

1. 1. Сначала необходимо убрать колпак, который защищает оголовок вентиляционной шахты.
2. 2. Затем щетка опускается в самый низ, и проводятся последовательные движения по очистке всей системы.
3. 3. После обработки основания необходимо перейти к воздуховодам. Вытяжные решетки следует демонтировать и тщательно очистить.
4. 4. С внутренней стороны воздуховоды нужно хорошо обмести при помощи щетки. Для удобства трос можно заменить длинной ручкой.
5. 5. Для уборки скопившегося в трубе мусора очень часто используется пылесос.
6. 6. Согласно санитарным нормам, кроме очистки, рекомендуется выполнять периодическую дезинфекцию вентиляционных каналов.

Любое здание невозможно представить без вентиляционной шахты

И неважно, постройка промышленного или частного назначения. Несмотря на внешнюю простоту, система имеет ряд особенностей и факторов, учесть которые в полной мере могут только специалисты

Им рекомендуется доверить и возведение вентшахты. Это повысит уровень безопасности, а также будет целесообразно с экономической точки зрения.

Требования к монтажу

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Организация вентиляции подкровельного пространства

3.1

Советы специалистов

Смонтировать самостоятельно выход вентиляции на крышу не очень сложно. Нужно иметь требуемые материалы и инструменты, а установку производить с учетом предварительно продуманного проекта и соблюдать определенные этапы.

Желательно, чтобы труба находилась четко над внутренним стояком шахты вентиляции. Если это по определенной причине выполнить не получается, лучше всего воспользоваться гибкой гофрированной трубой для подсоединения к узлам.

Высота трубы, которая находится над крышей, определяется в СНиП:

1. 1. На плоской крыше размер трубы нужно выбирать учитывая ее диаметр, но не более 0,5 метра.
2. 2. Во время монтажа выхода вентиляции около дымохода его размер обязан равняться ему.
3. 3. При большой удаленности узла от конька кровли (более 4 м) нужно начертить воображаемую линию от верха кровли вдоль крыши вниз. Верх трубы обязан находиться на условной линии пересечения горизонта и конька.
4. 4. Для скатной крыши немаловажен показатель удаленности вентиляционного выхода от конька: если труба находится дальше, чем на 60 см, то ее размер обязан составлять более полуметра.

3.2

Дополнительное оборудование

Для улучшения эффективности вентиляционной системы на кровле дополнительно могут устанавливаться различные элементы. Они требуются для создания участка пониженного давления, а также для защиты от атмосферных осадков:

1. 1. Дефлекторы — это устройства, которые разряжают воздух на внешней части трубы благодаря действию ветра. За счет них создается зона пониженного давления, повышающая тягу.
2. 2. Аэраторы — требуются для повышения воздушной циркуляции между наружным покрытием и теплоизоляционным слоем крыши.
3. 3. Капельники — металлические или пластмассовые насадки, которые устанавливаются для защиты от проникновения дождевой воды в трубы.

Как правильно обходить трубу?

Зашивка трубы – способ прикрыть место стыка и в некоторых случаях сам воздуховод.

Делается это из таких соображений:

• внешний вид кровли;
• не смотря на соблюдение требований к высоте трубы, отсутствует тяга;
• нет уверенности в качестве материала из которого изготовлена вентиляционная шахта, есть опасения, что она разрушится под действием атмосферных осадков.

Для обхода вентиляционной трубы используют различные материалы. Они разнятся по стоимости, а также по своим характеристикам.

Конкретный тип вентиляционной трубы подбирается не только с учетом ее характеристик, но и обращая внимание на материал, которым покрыта кровля

Наиболее популярный – оцинкованный материал, который покрыт полимером. Это самый дешевый способ обхода трубы, он долговечен в использовании и имеет презентабельный вид. Так как вентиляционная труба не считается огнеопасной, для ее обшивки можно использовать сайдинг.

В некоторых случаях возникает необходимость обойти вентиляционную трубу мягкой черепицей, что разумно делать только в том случае, если вся кровля изготовлена из такого материала.

Правила укладки гибкой черепицы не отличаются при обходе вентиляционной трубы. Вместе с тем, стоит следить, чтобы стыки черепицы не пропускали воду к стыку воздуховода, а также не мешали свободному спуску осадков с крыши.

Узел прохода вентиляции через кровлю

Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания

Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю

Узел прохода вентиляции через кровлю

Вентиляционные узлы прохода через мягкую кровлю

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

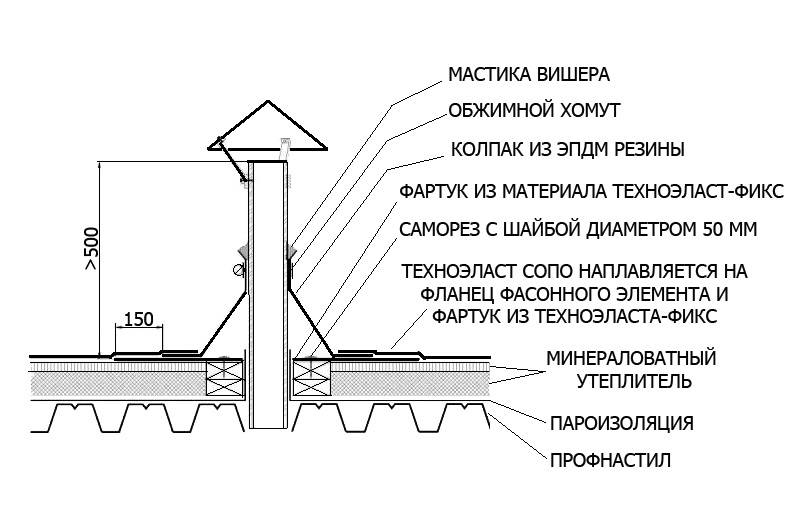

Схематическое изображение узлов прохода через кровлю

На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.

Вентиляционные узлы на кровле

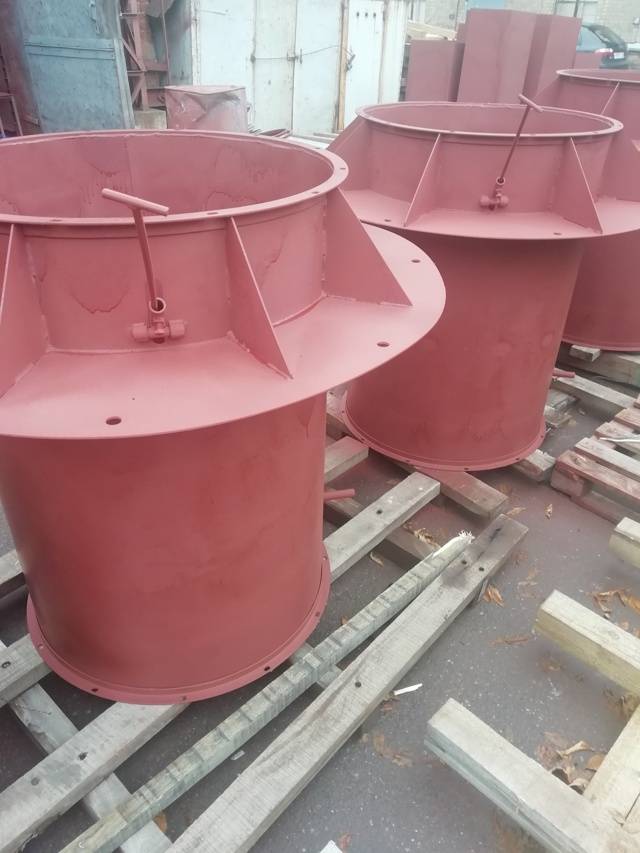

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

• толщина металла, из которого он изготовляется, составляет не менее 1,9 мм,
• диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми,
• поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021,
• размер кольца-опоры должен быть больше диаметра патрубков,
• максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

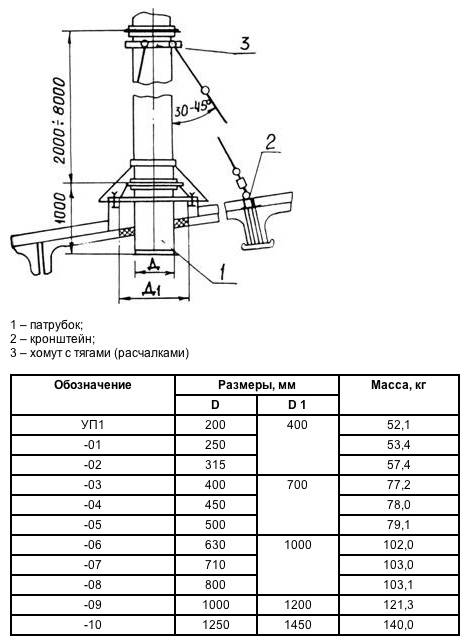

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Этапы монтажа гибкого узла прохода

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Характерные монтажные ошибки

Несмотря на кажущуюся простоту выбора и установки вентиляционного выхода, в этой процедуре нередко допускаются ошибки, приводящие к неприятным последствиям:

• Плохая герметизация проходного элемента в месте соединения с кровлей или недостаточное количество саморезов, а также отсутствие хомута на месте соединения проходного элемента с трубой. Последствиями становятся протечки кровли, намокание стропильной системы и утеплителя, с последующим разрушением. Устранение: восстановить герметичность, установить хомут;
• Отсутствие или недостаточное утепление выхода. Последствия: уменьшение тяги в вентканале, а в холодную погоду перемерзание с полным прекращением тяги. Устранение: выполнить дополнительную теплоизоляцию;
• Установка вентиляционного дефлектора без соблюдения расстояния между кромкой трубы и зонтом устройства. Последствия: уменьшение тяги, ее прекращение или возникновение обратной тяги. Устранение: сделать вентиляционный выход выше зоны ветрового подпора или установить дефлектор с электрическим вентилятором;
• Отсутствие усиления высокой вентиляционной трубы. Последствия: падение трубы при сильных порывах ветра с повреждением крыши или нанесением травм людям. Устранение: усилить трубу растяжками, укосами или стойкой.

Не допускайте указанные ошибки при монтаже вентиляционных выходов в своем доме. А если работы уже выполнены, то убедитесь, что они сделаны правильно и при необходимости вовремя внесите исправления.

Со спецификой организации вентиляционной системы в курятнике ознакомит следующая статья, информация которой будет крайне полезна фермерам и собственникам небольшого частного хозяйства.

Заключение

Далеко не все крыши имеют дополнения такого типа. Это не значит, что пользователи домов отказываются от систем вентиляции — просто она организуется по другому принципу. Действительно, в некоторых случаях использование кровельных проходов для формирования воздуховода себя не оправдывает. Например, типы крыш, у которых скат имеет большой уклон, плохо сочетаются с подобными системами. В такой ситуации лучше организовать вывод отработанного воздуха через окна или стены, проделав соответствующие коммуникации. Если же речь идет о крышах с типовыми кровельными покрытиями, которые были уложены на скаты с небольшим уклоном, то вполне можно обеспечить здание и узлом для вентиляционного прохода.
