Как сделать дымоход для камина — технологические схемы устройства

Сделать самому или заказать

На первый взгляд ничего сложного в установке дымохода своими руками нет, однако, это не совсем так. В первую очередь следует помнить, что конструкция должна быть абсолютно безопасной, а значит – прочной, герметичной и с хорошей силой тяги. А это потребует от «печника» как минимум, соответствующих знаний и тщательности, как максимум – определённого опыта и навыков.

С другой стороны, доверить столь ответственную работу строителю, в профессиональности и добросовестности которого сомневаешься, — не самое разумное решение. Ведь плохо выполненная работа в последующем может обернуться пожаром или отравлением угарным газом.

Но для самостоятельной реализации проекта потребуется приложить максимум усилий:

• изучить ряд строительных правил и техническую информацию об отопительном приборе;
• произвести необходимые расчёты;
• выполнять строительство и установку планомерно, часто долго и с особой тщательностью.

Чистка дымохода народными и современными средствами

К сожалению, достаточно часто о чистке дымохода задумываются тогда, когда уже пропадает тяга и появляется обратная – дым попросту идет в помещение. Но это – уже крайняя степень засорения дымоотвода. А ведь даже в начале возникновения проблемы вы уже дышите не только дымом, который кажется безопасным (все мы бываем на барбекю), но и опасными угарными газами. А сажа, которая накапливается на стенах дымохода, способна даже загореться и привести к пожару!

Вот почему издавна существует и почитается профессия трубочиста. И сегодняшних владельцев частных домов и бань совершенно не пугает чистка дымохода – сегодня для этой цели продаются самые разнообразные специальные щетки, с длинной ручкой или телескопической, круглые в виде ершика с грузом на тросе или более замысловатые. И поверьте, ничего хитрого в этом деле нет!

Достоинства и недостатки керамических дымоходов для камина

К преимуществам керамической трубы можно отнести следующие характеристики:

• материал очень быстр в монтаже и сборке;
• является гарантией высокого КПД;
• долгий эксплуатационный срок;
• ассортимент блоков велик, что дает возможность смонтировать дымоходное отверстие с любой конфигурацией;
• наличие специального отверстия, дающего возможность прочистить дымоход;
• появляющийся конденсат стекает благодаря расположенному внизу дымохода отверстию.

Среди недостатков систем блочных керамических труб принято выделять следующие:

• относительно высокая цена;
• из-за того, что большинство таких дымоходов производится за рубежом, срок доставки порой бывает очень большим.

Требования к каналам дымоудаления

Использование отопительных проборов связано с риском возникновения пожаров и отравления угарным газом, поэтому к каналам дымоудаления предъявляются жесткие требования, задача которых обезопасить пользователей. Для того, чтобы эксплуатация оборудования не вызывала проблем, при монтаже дымохода необходимо выполнять следующие условия:

• Диаметр трубы выбирается в соответствии с размером вводного патрубка теплогенерирующего оборудования. Если труба больше, соединение между ними получится негерметичным, что может стать причиной утечки угарного газа.

• Места подключения, прокладки и прохождения трубы через стены или перекрытия изолируют огнеупорным материалом, предотвращающим перегрев отделки. Для этих целей используют истовой металл или асбестоцемент.

• Длину канала дымоудаления определяют, выполняя расчет необходимой тяги, но ее высота от топки до оголовка не должна быть меньше 5 м. Чем выше дымоход, тем больше в нем тяга.

• Оголовок трубы выводят на крыше на расстоянии 0,5-1 от конька или через стену на высоте 1-1,5 м от уровня почвы. Дымоход поднимают на 0,5 м над высшей точкой кровли.

• Канал дымоудаления располагают преимущественно вертикально, не допуская более 3 поворотов. Протяженность горизонтально расположенных участков не должна превышать 1 м.
• Цилиндрическая форма сечения считается оптимальным вариантом для трубы, однако, допускаются прямоугольные и квадратные шахты.

Условия размещения камина в деревянных домах

Когда два в одном – это плохо

Возможно, вы решите объединить два камина в один дымоход. По теории, это сделать можно, а на практике такое решение потребует соблюдения многих дополнительных условий:

• вам необходимо будет дымоход обшить;
• подобрать оптимальный дымоход по конструкции и по высоте;
• увеличить сечение в дымовом канале;
• установить заглушки для полного перекрытия дымового канала;
• при растопке каминов соблюдать очередность;
• отрегулировать тягу в одном и другом камине, что сделать будет не так-то просто.

Одновременная топка с несколькими очагами и одним дымоходом — это всегда возникновение проблем:

• с конструкцией дымохода;
• с кровельными проходниками;
• с вариантами подключений;
• с воздухообменом в помещении;
• с экономайзером;
• с компенсатором тяги и поддержанием горения;
• с приточной вентиляцией;
• с боковым выходом, который способен ухудшить тягу и повысить образование конденсата.

Вопросов возникнет настолько много, что станет понятно — самым лучшим решением для двух каминов будет такое: один дымоход – для одного камина, а для двух каминов и дымоходов понадобится два.

Как сделать дымоход для камина

После возведения камина, строится продолжение конструкции печи – называемое насадной трубой. В этой части закладывают чугунную задвижку, благодаря которой регулируется тяга, а также осуществляется контроль за горением в топке.

Сооружая конструкцию, следует помнить, что она предназначена для отведения отходов горения только для одной печи.

Выкладывая дымоход нужно следить, чтобы он был ровным во внутренней части, без выступающего раствора.

Специалисты рекомендуют через каждые три ряда кирпичной кладки укладывать проволоку для связывания и устойчивости дымохода.

Стояк надсадной трубы, приостанавливают выкладывать за 30 см до перекрытия, так как с этого момента начинают возводить шейку распушки.

Размещение топки и дымохода

Перед тем, как устанавливать камин и ставить дымоход, делают план помещения, в котором нужно учитывать размеры дома, высоту дымохода, материал конструкции и вид топлива. Металлические и стальные трубы подходят для жидкого или газообразного топлива, с прессованными и твердыми «дровами» лучше справятся кирпичные и керамические дымоходы. Строители большой акцент делают на размещении трубы:

При внешнем расположении этом камин мог располагаться внутри дома у внешней стены, а часть дымохода оказывалась «на улице».
При внутреннем (стенном) положении дымоход проходит в доме, дым в трубе остывает постепенно, не образуя конденсата. Дымоход и камин занимают много места, поэтому рекомендуют размещать топку у внутренней стены дома. Так удается не только решить дизайнерские задачи, но и использовать все тепло

Нужно учитывать нагрузку на несущие конструкции и уделить внимание изоляции обогревающих частей, герметичности трубы.
Насадные трубы расположены прямо над топкой, образуя единую вертикальную конструкцию;
Коренные или отдельно стоящие дымоходы нуждаются в отдельном фундаменте, ведь их располагают сбоку от топки.

Какой бы вариант камина и расположение дымоходы вы не выбирали, подумайте про вентиляционную систему и защиту от возгорания, теплоизоляцию.

Нарушения противопожарных норм

Описать все тонкости противопожарных мероприятий, проводимых при прокладке дымохода, в рамках короткой главки не получится. Более подробные материалы есть на нашем ресурсе, многое можно почерпнуть из инструкции к заводской топке. Упомянем о наиболее важных моментах:

Между каминной трубой и сгораемыми конструкциями (перекрытия, выход на кровлю) должна располагаться противопожарная разделка, заполненная несгораемым материалом, для этих целей подойдёт базальтовая вата. Расстояние от наружной поверхности дымохода и деревянных конструкций определяется типом камина или печи и видом трубы.

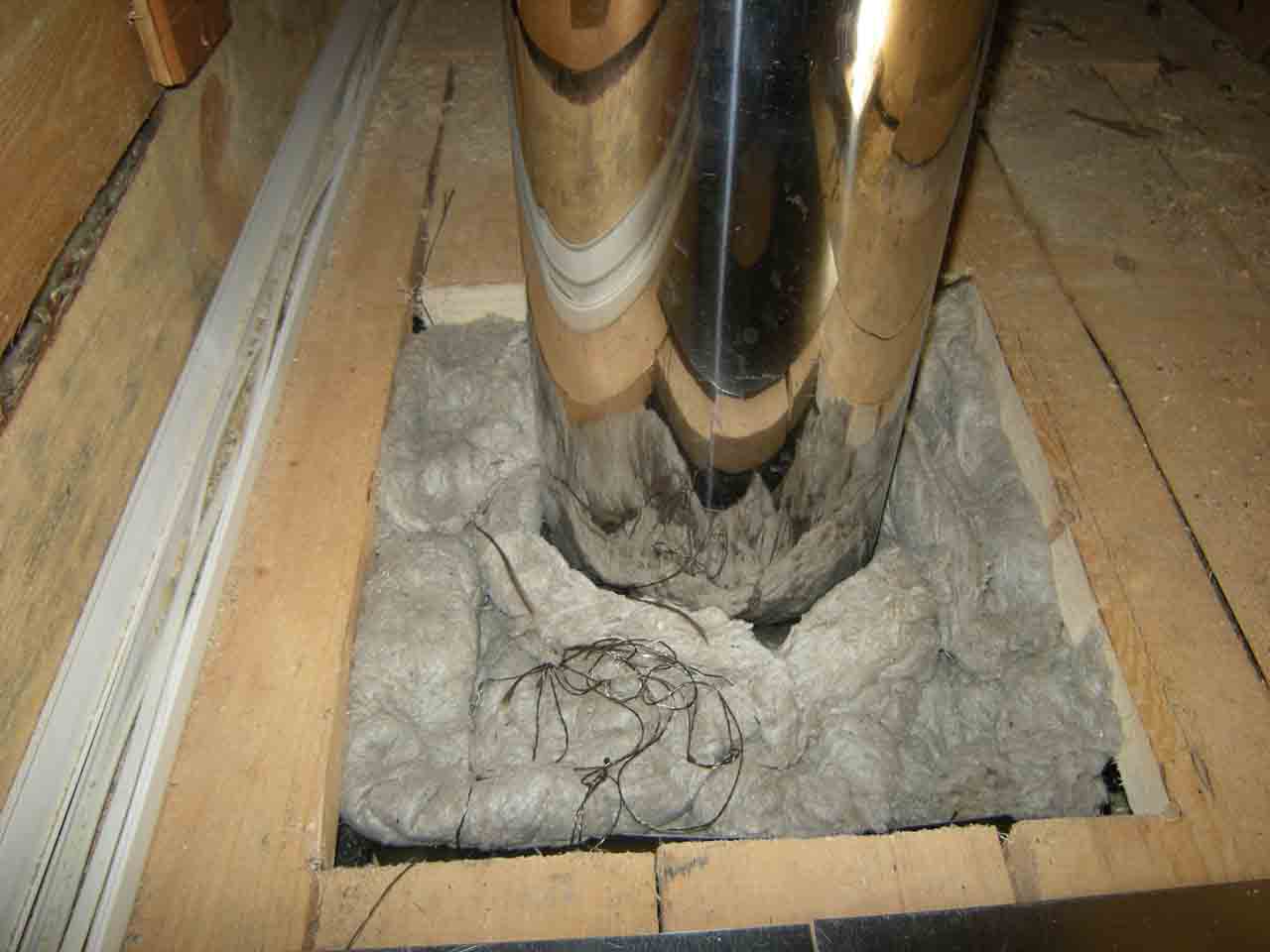

Дымоход должен быть надёжно изолирован от сгораемых конструкций

В любом случае оно должно быть не меньше 13 см для сэндвич-труб и 25 см для одинарных. Если пластины, прикрывающие отверстие, выполнены из стали, на деревянные конструкции их накладывают через лист изолирующего материала (асбестовый картон, стекломагнезит, ГВЛ).

Противопожарная разделка должна присутствовать при проходе как через горизонтальные, так и вертикальные конструкции

Кирпичный дымоход вместо разделки ватой может иметь утолщение до полутора кирпичей (38 см) с прокладкой из асбокартона или СМЛ в местах прохода через сгораемые конструкции.
Между каминной трубой и стенами из сгораемых материалов необходимо выдержать определённое расстояние либо установить защитный экран.
Важно правильно установить облицовку заводской каминной топки, исключив её перегрев. Между потолком и внутренним пространством облицовки должна располагаться конвекционная камера, отделённая теплоизолирующими экранами

В облицовке и камере нужно сделать вентиляционные отверстия достаточного сечения.

Примерно так должна выглядеть конструкция дымохода и камина, собранная с учётом противопожарных требованийДымоход должен быть надёжно изолирован от сгораемых конструкций

В заключение отметим, что расчет дымохода для камина и его монтаж — дело ответственное и выполнение этих работ следует доверить квалифицированным мастерам.

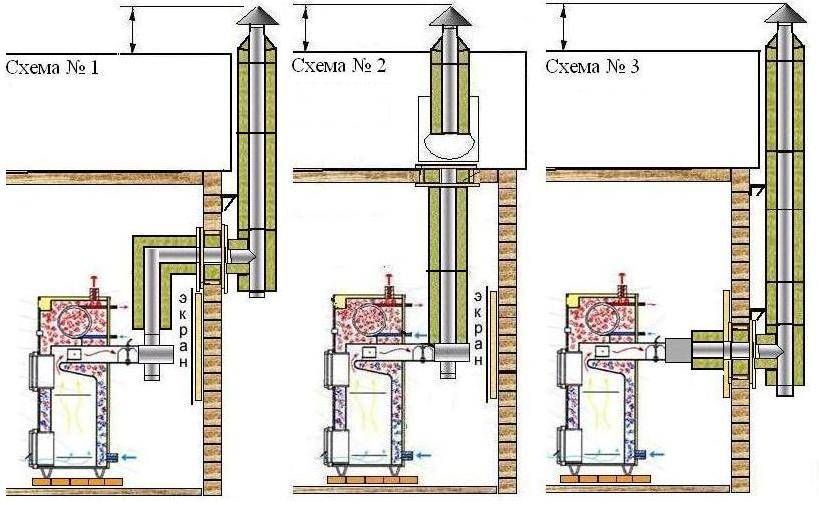

Схема дымохода камина

В зависимости от способа установки и местоположения, различают следующие типы схем каминов:

• Встроенные. Представляют собой вертикальные дымоотводные каналы. Их прокладывают в капитальной стене еще во время возведения дома. Являются наиболее экономным вариантом.

• Подвесные. Их можно обустроить уже в готовом здании. В основном используются для островных каминов. Элемент крепится к несущим конструкциям крыши и перекрытиям потолка с помощью вантовых растяжек и кронштейнов. Для создания эффекта «парящего» дымохода необходимо, чтобы плита перекрытия над камином смогла выдержать вес конструкции. Поэтому зачастую предпочтение отдается металлическим моделям, так как они имеют значительно меньшую массу в сравнении с другими типами подобных дымоходов.

• Дымоходы с опорой на камин. Являются гибридным решением, так как имеют сходство как с подвесными, так и встраиваемыми конструкциями. Такие дымоходы значительно утяжеляют сам камин, а поэтому под ним необходима укладка самостоятельного фундамента.

В зависимости от используемых материалов дымоходы могут быть:

1. Кирпичные. Для подобных конструкций используется обожженный полнотелый глиняный кирпич. Для создания дымохода необходимы также песок, глина, цемент и вода. Такие конструкции наиболее подходят для каминов, которые работают на твердом топливе. Кирпичная кладка показала свою эффективность при высоких температурах дыма. В этом случае исключается конденсация водяных паров. Стоит сказать, что для кирпичных дымоходов очень опасно сжигание не просушенной древесины. Дело в том, что во время горения таких дров образовывается конденсат, который смешиваясь с сажей превращается в липкую массу, способную оседать на стенках дымохода и приводящую к его разрушению. Кладка дымохода обязательно должна быть цельной. Не рекомендуется выкладывать дымоход частями между перекрытиями. Для того, чтобы защитить дымоход от конденсата, в него вставляют металлический вкладыш, выполненный из кислотоустойчивой стали.

2. Стальные. Дымоходы делают из жароустойчивой нержавеющей стали. Такие трубы гораздо легче кирпичных, за счет этого они не нуждаются в фундаменте. Благодаря этому, дымоходы подобной конструкции гораздо проще установить. Данный тип дымоотводов отличается долговечностью и устойчивостью к коррозии. А ввиду того, что трубы имеют сечение круглой формы, достигается оптимальный результат по вытяжке продуктов горения. К тому же стенки стальных дымоход меньше подвержены отложениям сажи, а поэтому чистка каминов дымоходов будет проводиться реже, хотя всё же чистку дымохода от сажи стоит выполнять регулярно. Радует и то, что можно делать чистку дымохода своими руками. Еще одним преимуществом данного материала является возможность установки дымохода в уже возведенный дом.
   Но наряду с достоинствами, стальные дымоходы имеют и слабые стороны — высокую стоимость и малую самонесущую способность. Стальные дымоходы могут собираться по двум типам технологии: – сэндвич труба для дымохода; – горячие трубы.

   Сэндвич дымоходы — это конструкция, которая состоит из круглой трубы со специальным огнестойким слоем изоляции внутри. Внутренний изолятор принимает на себя основной удар действия высоких температур и агрессивных веществ. Такой дымоходне подвержен возгоранию и отличается низкой теплопроводностью (подробнее: “Дымоход сэндвич своими руками”). Горячие дымоходы представляют собой трубы без слоя теплоизоляции. Они подходят для прокладки дымоотвода в уже существующей шахте. Гибкие трубы позволяют организовать отвод продуктов горения от топки без использования поворотных конструкций и промежуточных соединений (подробнее: “Гибкий дымоход – характеристика”). Герметичность и надежность стыков обеспечивается благодаря использованию специальных мастик.

3. Керамические. Шамотные керамические трубы для дымоходов появились на отечественном рынке относительно недавно. Они имеют все достоинства стальных труб, к тому же отличаются высокой надежностью и долговечностью. Труба состоит из внутренней керамической трубы, слоя изоляции и стального кожуха или легкого пенобетона в качестве внешнего слоя. Стоимость таких дымоходов немного выше, чем конструкции из других материалов. Но благодаря достаточно продолжительному сроку эксплуатации, затраченные средства полностью окупаются.

4. Стеклянные. Этот материал является немного экзотическим. Но тем не менее он обеспечивает низкую тепловую инертность и длительный срок эксплуатации. Кроме того такие дымоходы не восприимчивы к влаге и коррозии. К недостаткам стеклянных дымоходов относится высокая стоимость и сложность монтажа.

Небольшой видео-урок по устройству дымохода в частном доме

Нужно помнить, что выбор дымохода зависит не от внешних его данных, а от печи, на которую он будет установлен, а также от применяемого топлива и других параметров отопления. Поэтому, прежде чем приобретать или сооружать дымоход, необходимо посоветоваться со специалистом.

И еще одно предупреждение – некоторым неопытным строителям обилие требований по обустройству печного отопления и дымоходов – в частности, может показаться излишними «придирами», на которые можно, при желании, не обращать внимания. Поверьте, эти правила выработаны самой жизнью, основаны на многовековом опыте и тщательных инженерно-технических расчетах. Печально, но уже не раз пренебрежение ими было оплачено человеческими жизнями.

Конструкция и размеры

По своей конструкции дымоход – это установка в стене вертикального канала, высота которого от колосников до устья минимум 5 метров. При этом допускается незначительное отклонение по вертикали. Если дымоход будет слишком высокий, то тяга будет слишком большой и топливо будет сгорать слишком быстро, а на тепловой эффективности камина это отразится отрицательно.

В случае, когда в конструкции дымохода предусмотрено колено, устанавливают и тройник, иначе для того, чтобы почистить дымоход, его придётся полностью разбирать.

Каждый раз расчёт конструкции всего устройства будет зависеть от конкретного камина и конкретного здания, а потому имеет индивидуальные параметры:

• диаметра трубы и её длины;
• высоты и сечения короба;
• мощности камина и инструкций от изготовителя;
• количества и наличия комплектующих;
• способов монтирования для всего устройства;
• термозащита и противопожарная разделка;
• использования проходов, связанных с перекрытием и крышей;
• возвышения над кровлей и расположения по отношению к коньку крыши оголовка;
• формы устья в канале и расположения каналов для дыма и для вентиляции в общей шахте;
• тяги в канале и каких-то проблемных элементов всей конструкции, а также условий её эксплуатации.

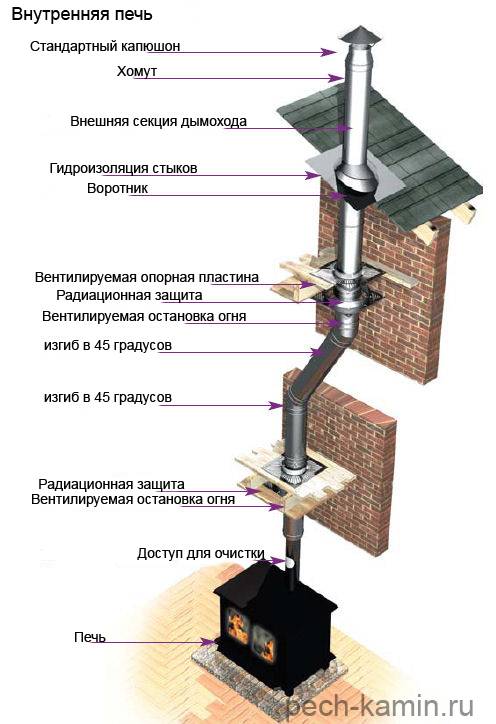

Монтаж сэндвич дымохода

Для того чтобы правильно соединить элементы утепленного дымоотводящего устройства, не нужно проходить специальное обучение. Процесс монтажа состоит из выполнения таких действий:

1. Установка производится снизу вверх – от теплового оборудования на крышу здания.
2. Подключение первого неутепленного элемента к выходному патрубку теплогенерируюшего устройства.
3. Последовательное соединение утепленных модульных элементов раструбным методом согласно со схемой монтажа.
4. При необходимости выполнения поворотов и разветвлений, использование специальных переходников, поворотов, тройников.
5. Подключение ревизий для осмотра и прочистки от сажи и копоти.
6. Дополнительная изоляция мест примыкания к перекрытиям – прохода через стену, потолок, крышу сооружения. Для данных участков используются специальные элементы – проходы.
7. Установка оголовка на верхней части дымоотвода.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

• Чугунную топку со стеклом.
• Комплект сэндвич труб.
• Силиконовый герметик.
• Хомуты, тройник.
• Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата (для изоляции прохождения трубы через перекрытия).
• Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

Кладка основания (2 ряда укладываются сплошным кирпичом).

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Монтаж дымоходной трубы из сэндвич-труб.

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Цены

Часто цены на дымоходы разных типов сравнивают ошибочно, сопоставляя стоимость за модульный элемент, другими словами – за 1 м дымохода.

Правильно сравнивать цену всей конструкции дымохода для камина, начиная с фундамента и до оголовка, поскольку многие конструкции не являются самонесущими, поэтому нуждаются в дополнительных устройствах для крепления, наличии смежного канала вентиляции, нескольких противопожарных разделок и элемента прохода через кровлю, а также имеется в виду последующая декоративная облицовка.

И потом, чем сложнее конструкция, тем дороже стоит ее монтаж. При сравнении конструкции различных дымоходов фактор цена-качество не выглядит идеальным, а по соотношению цена-надежность-долговечность явно выигрывает керамический дымоход.

Что собой представляет дымоход из нержавеющей стали

Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.

Возможны три варианта:

Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.

Однослойные и сэндвич-трубы

• Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
• Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.

Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться

Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:

• Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
• 409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
• Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
• Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
• Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
• Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.

Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.

Ассортимент комплектующих очень широк

• Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
• Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
• Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
• Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
• Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
• Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
• Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
• Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.
