Арматура сливного бачка унитаза — водосливное приспособление

Способы водоподачи унитазов

В состав системы слива унитаза с кнопкой входят следующие детали:

  • Поплавковый клапан (задвижка).
  • Поплавок (обычно из пластика).
  • Рычаги.

Вода внутрь емкости поступает через боковое отверстие в корпусе. Оно может находиться справа, слева либо снизу. Если подача осуществляется справа или слева, поплавок устанавливают на конце горизонтального рычага: данный элемент коммутируется с вентилем шарового крана. Когда отверстие для заполнения бака расположено на дне, поплавок крепят на вертикальный шток. Это приспособление помещено внутри подводящей трубы.

Алгоритм функционирования сливного бака водой не сдержит никаких сложностей. После того, как воды будет слита и емкость опустошена, поплавок вместе с уровнем воды опустится на дно. Его движение вниз провоцирует активизацию клапан задвижки на водопроводе, что обеспечивает заполнения накопителя. Когда вода вновь начинает поступать, вместе с увеличением ее уровня начинается движение поплавка в обратном направлении. После достижения высшей точки подача воды будет прекращена.

Сутью работы сливной системы для унитаза являются элементарные законы физики. Входящие в состав начинки элементы не нуждаются в питании электричеством, что заметно увеличивает их экономичность и надежность. Типичными неисправностями выступает недостаток или преизбыток воды в бачке. Проблемы этого рода устраняются через регулировку поплавка, что позволяет добиться оптимального уровня заполнения накопительной емкости водой. Также бывают случаи, когда рычаг ломается, после чего спусковой механизм для унитаза подлежит полной замене.

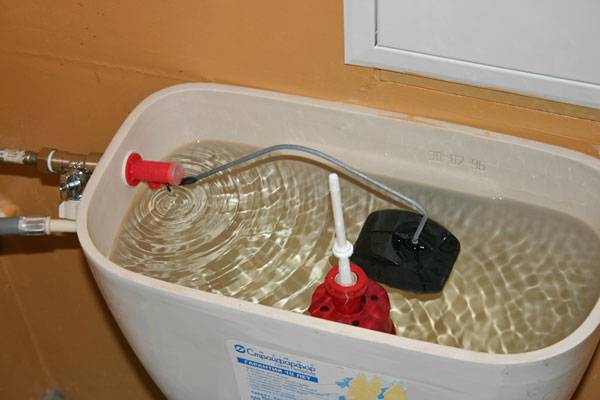

Виды поплавковых клапанов

Существуют несколько видов поплавковых клапанов.

  1. Кройдон-клапан. Состоит из корпуса, оси рычага поплавкового, поршня и седла. Поплавковый рычаг приводит в движение поршень.Движение поршня в кройдон-клапанах – вертикальное. Установлена такая конструкция в бачках старого образца.
  2. Поршневой клапан. В этой конструкции ось рычага поплавкового закреплена в шплинте, расщепленном надвое.Двигаясь, рычаг заставляет двигаться поршень в горизонтальном направлении. Поршень, соприкасаясь периодически с седлом, регулирует подачу воды в бачок.

    На конце поршня смонтирована прокладка, которая и перекрывает водный поток в момент давления поршня на седло. Бачки с поршневыми клапанами стоят во многих российских квартирах.

  3. Мембранный клапан. В конструкции такого типа вместо поршневой прокладки устанавливается мембрана (резиновая или силиконовая).Пластиковый поршень, двигаясь под действием рычага, перемещает и мембрану. Она перекрывает вход воды. Мембранный клапан является последним достижением в производстве сливных бачков.

Устройство сливного бачка для унитаза

Основные положения

Система смыва со спусковым механизмом является важнейшим элементом этого сантехнического прибора. Она представляет собой ёмкость заданного объёма с имеющимися на ней технологическими отверстиями. Два из них необходимы для ввода и вывода водных масс из смывного бачка, а третье используется для размещения смотровой крышки.

При функционировании сливного механизма бачка вода сначала накапливается в резервуаре, а после этого (при нажатии специальной встроенной кнопки) осуществляется её спуск в унитазную чашу.

Разобраться с устройством и принципом действия бачка удобнее всего, если рассмотреть особенности системы слива для унитаза.

Чисто конструктивно сливной бачок содержит следующие основные узлы и механизмы:

  •  устройство управления подачей воды;
  •  входящий в его состав специальный полый «поплавок»;
  •  механизм перекрытия стока воды в канализационное отверстие (слив в унитазе).

По виду используемого при изготовлении корпуса материала известные образцы сливных систем подразделяются на керамические, металлические и пластиковые изделия. Все указанные разновидности имеют свои достоинства и недостатки. При этом вопрос выбора конкретного образца решается каждым пользователем персонально.

По способу фиксации и месту расположения сливная система для унитаза может иметь следующие исполнения:

  •  прибор низкого расположения, устанавливаемый непосредственно на его корпусе;
  •  высокорасположенные спусковые бачки, которые навешиваются на стенку или встраиваются в неё за счёт применения специальной ниши.

Отметим, что устройство смывного бачка унитаза с раздельным расположением предполагает наличие специального канала, выполненного в виде отдельной сливной трубы. Чем выше точка размещения накопительного резервуара над унитазным устройством – тем сильнее напор формируемого им водного слива.

Единственный недостаток раздельных сливных бачков – не очень эстетичный внешний вид. В отличие от них закреплённые непосредственно на корпусе прибора устройства в интерьерах туалетных комнат выглядят намного лучше.

Распространенные проблемы и как их решить

Если течет сливной бачок, необходимо урегулировать работу поплавкового клапана

  1. Течет сливной бачок. Чтобы исправить данную проблему, необходимо урегулировать работу поплавкового крана. Течь происходит, когда нарушена тяга поплавка. Чтобы увеличить или уменьшить необходимый уровень воды, поплавок поднимают либо же опускают. А после уже нужно регулировать кран.
  2. Вода набирается, но резервуар не наполняется. Все дело в том же поплавковом механизме.
  3. Вода не набирается. Нужно заменить поплавковый клапан засорился промежуток между патрубком и сливным устройством.
  4. Вода выливается из емкости наружу. Урегулируйте поплавок.
  5. Конструкция подтекает. Необходимо проверить подачу воды.
  6. Кнопка не сливает воду либо же очень туго поддается нажатию. Придется заменить створчатый клапан в смывном сифоне или укрепить фиксацию движущегося рычага.
  7. Вода вытекает на пол. В данном случае виной всему может служить уплотнительная прокладка. Она пришла в негодность, герметизация стыков нарушилась и потребуется замена резинки.

При выборе нового унитаза руководствуйтесь несколькими критериями: материал изготовления, механизм работы и способ монтажа конструкции. Ориентируясь в компонентах сливного механизма и принципе его работы, можно самостоятельно произвести ремонт или безошибочно установить унитаз-компакт.

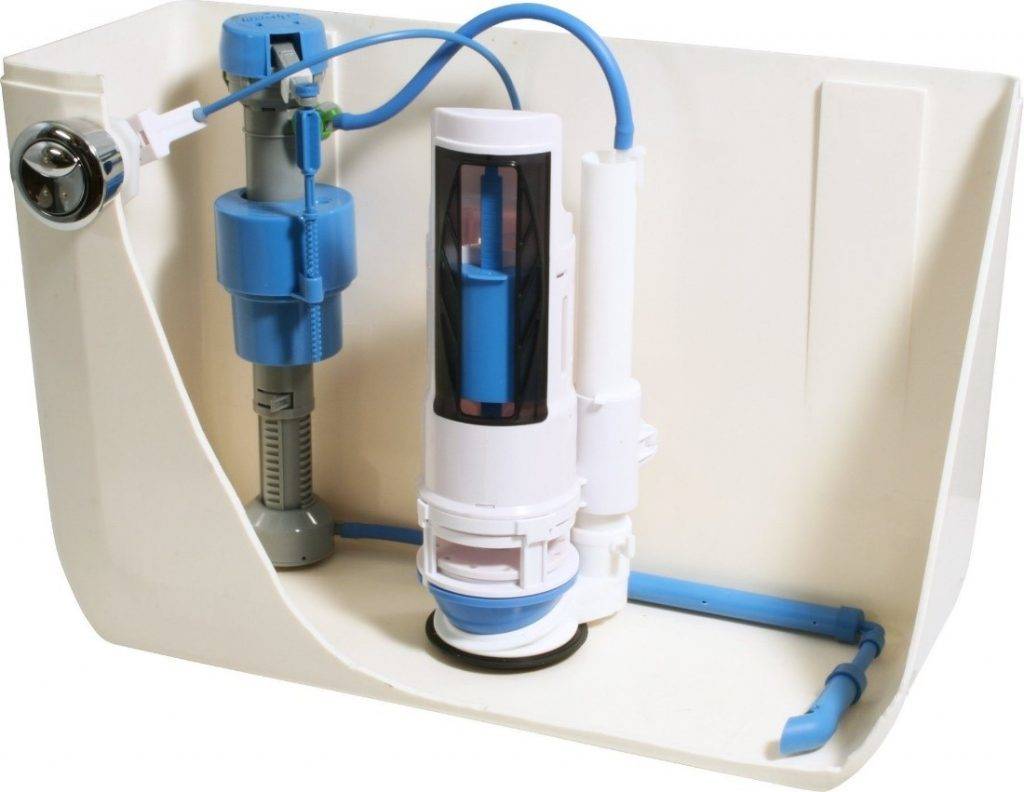

Как работает слив на два режима

Большинство современных сливных бачков оснащаются двухрежимными сливными механизмами для унитаза. Благодаря этому существенно экономится вода при пользовании туалетом.

Приборы данного типа работают в следующих режимах:

  1. Обычный. В унитазную чашу выпускается весь объем сливного бака (4-6 л).
  2. Половинный. Для слива используется часть содержимого емкости (2-3 л). Более экономичный режим работы, при котором расход воды снижается до 50%. Однако такие конструкции менее надежны и чаще ломаются, чем стандартные. Это объясняется увеличенным числом внутренних деталей, что, как правило, повышает вероятность поломки спускового механизма унитаза.

Устройство и принцип действия мембранного клапана сливного бачка

Работа запорной арматуры условно делится на несколько этапов. Рассмотрим детальнее каждый из них:

Этап 1. Клапан открыт, вода набирается в бак.

Давление жидкости в трубе воздействует на мембрану, отодвигая ее в сторону, что позволяет начать процесс заполнения бачка. Цифрой 1 обозначено входящее отверстие в камеру предварительного заполнения. В последней также имеется отверстие пропускающее воду непосредственно в бачок. В механизме также присутствует мембрана (цифра 3) и поршень (4).

В мембране присутствует отверстие, через которое надет шток с обозначенным цифрой 5 отверстием. Его диаметр примерно составляет 1мм. С его помощью жидкость проникает в наполнительную камеру, созданную поршнем и мембраной. Когда поплавок находится в нижнем положении, отверстие под номером 6 в поршне открыто, пропуская небольшой объем воды внутрь бака. Вследствие этого достигается приблизительно равное давление в предварительной и наполнительной камерах, а также за их пределами. Это условие является главной разницей между мембранным и штоковым клапаном.

Этап 2. Подъем поплавка вследствие заполнения бака.

Выталкиваемый жидкостью поплавок всплывает, двигая шток с уплотнителем к входному отверстию, обозначенному цифрой 6. Последующее движение сдвигает мембрану с большим седлом. Это обеспечивает герметичность наполнительной камеры, прекращая тем самым набор воды.

Этап 3. Слив.

При нажатии кнопки слива, поплавок опускается, прекращая воздействовать на шток. Он раскрывает отверстие в поршне, ослабляя давление в наполнительной камере. Напор жидкости в трубе отодвигает мембрану с поршнем, запуская процедуру, описанную в первом этапе.

Механизм работы впускного клапана

Впускная арматура в бачке имеет свой принцип работы, в котором следует разбираться перед тем, как приступать к ее замене или ремонту. Рассмотрим фазы, сменяющие друг друга в процессе передвижения воды к баку.

Итак, первая фаза характеризуется тем, что клапан находится в открытом положении. В это время вода набирается в бачок. Мембрана, следуя направлению потока воды, отодвигается. А значит, вода может беспрепятственно набираться в бак.

Механизм работы сливного устройства

Вначале вода заполняет только предварительный отсек. Для попадания воды в сам бачок в этом отсеке предусмотрено специальное отверстие. Этот процесс очень напоминает тот, что происходит в устройствах, оборудованных клапанами со штоком, но здесь присутствует мембрана, которая натянута на поршень. Мембрана имеет просвет, через который проходит пластмассовый шток, у которого также есть просвет 1 мм диаметром. Некоторая часть воды благодаря этому поступает в наполнительный отсек. Он образован самой мембраной и поршнем.

Если поплавок опущен, то в поршне открывается мелкое отверстие, всего около 0.5 мм. Сквозь него небольшая часть воды может поступить в бачок. Благодаря такому механизму действия мембранного клапана, обеспечивается одно и то же давление в предваряющем отсеке, в наполнительном отсеке и за ним. В этом состоит разница между данной конструкцией и той, которая имеет клапан со штоком.

Вторая фаза – это когда вода вплескивается в бак и одновременно поднимает вверх поплавок. Вместе с ним повышается уровень штока с уплотнением из резины. Уплотнитель перекрывает отверстие. При дальнейшем движении штока, и поршень и мембрана будут прижаты к седлу. От этого наполнительный отсек герметизируется.

Вследствие того, что давление от воды в наполнительном отсеке складывается с давлением поплавка, который поднимается, мембрана плотно сдавливается с седлами. А это, в свою очередь прекращает подачу воды в бачок.

Спуск воды в унитазе

Третья фаза представляет собой спуск воды. Когда вода выходит из бачка и выплескивается в чашу, давление поплавка на шток прекращается. Отверстие в поршне больше не закрывается штоком, поэтому в наполнительном отсеке снижается давление. Оно остается только от водопроводной сети, именно оно воздействует на мембрану и на поршень, двигая их в сторону. Вследствие этого механизм переходит снова в первую фазу.

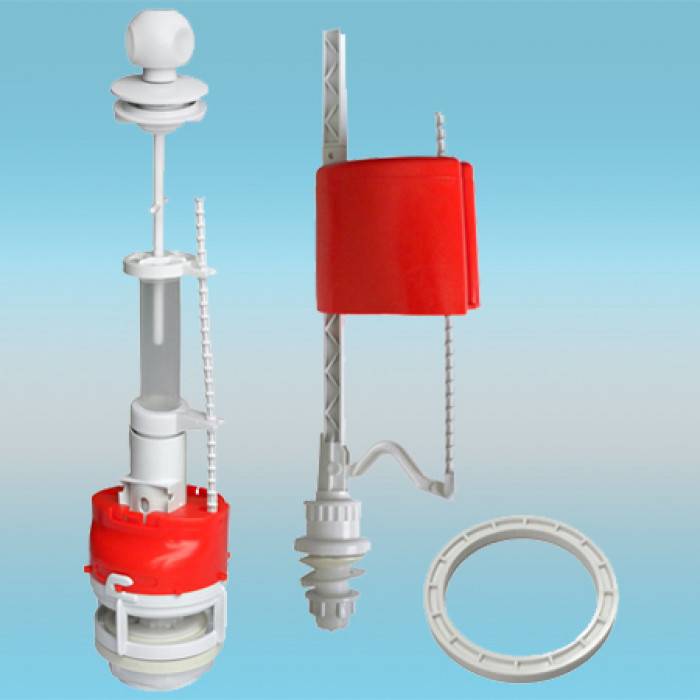

Как выбрать арматуру для сливного бачка унитаза

Главное требование к арматуре бачка — долгий срок службы без ремонта. При покупке унитаза следует заглянуть в бачок или попросить продавца-консультанта показать арматуру отдельно.

Основные рекомендации при покупке унитаза

Специалисты советуют придерживаться следующих правил:

Не выбирать сложные механизмы. У них чаще бывают неисправности, а ремонтировать их непросто. Конструкция должна быть простой и предельно понятной.
Лучше выбирать конструкции с фиксацией поплавка и клапана для дозирования подачи жидкости к боковой стенке. Нижний подвод — слабое место, здесь чаще всего возникают протечки.
Выбор эксклюзивного варианта арматуры — не очень удачное решение. Типовую конструкцию ремонтировать легче, в случае необходимости, её можно просто заменить.
Большое значение имеет качество пластмассовых деталей

Материал должен обладать достаточной прочностью, устойчивостью к скачкам температуры, механическим нагрузкам.
Следует обратить внимание на торговую марку. Бывает, что недорогие модели от неизвестного производителя имеют брак.

Выбрав компакт-вариант сливного бачка, следует быть готовым к тому, что могут возникнуть сложности с заменой арматуры. Часто мембраны импортного производства не рассчитаны на воду с агрессивными примесями, что в реальных условиях приводит к быстрому их износу.

Выбор по конструктивному исполнению
арматуры слива

У разных моделей сливная арматура отличается
конструктивным исполнением. Есть кнопочные варианты полного слива, некоторые
модели оснащены двумя режимами спуска, специальной функцией, позволяющей
прерывать спуск воды.

Двухрежимная кнопка — аналог клавиши. В одной из
позиций она выпускает жидкость полностью, в другой — только часть. Функция
спуска с прерыванием позволяет как перекрыть слив, так и разблокировать его.

Материал арматуры

Большинство арматуры изготовлено из полимерных
материалов. Свойства входящих в них составляющих определяет долговечность и
качество работы механизма.

Металлическая арматура является наиболее прочной, стойкой к механическим воздействиям. Производители используют цельный вариант такой арматуры исключительно в элитных моделях. Раздельную систему можно встретить в любом унитазе.

В современных моделях смывных бачков
долговечность арматуры в основном зависит от срока службы элементов из резины и
от влияния на них воды разной жесткости. Замена этих деталей позволяет
эксплуатировать арматуру и в дальнейшем.

Материал для арматуры

На заводах, занимающихся изготовлением таких устройств, используют различные полимерные материалы.

От качества пластмассы зависит:

  • Срок эксплуатации;
  • Надежность;
  • Прочность;
  • Безопасность.

Фурнитуру изготавливают из металла, обеспечивающего высокую прочность, длительный срок эксплуатации.

Материалы для любой арматуры унитаза характеризуются:

  • Влагоустойчивостью;
  • Антикоррозийными свойствами;
  • Высокой прочностью;
  • Способностью выдерживать большие нагрузки.

Общая стальная арматура монтируется лишь в особых премиальных системах. Раздельными конструкциями оборудуются все классические унитазы.

Общие характеристики запорной арматуры

Водоспускная и водозапорная арматура должна выдерживать резкие перепады давления. В среднем рабочий показатель составляет от 0,4 до 15 атм.

Температура воды, при которой устройство будет нормально работать, находится в пределах от 2 до 45 °C. Рабочий ресурс составляет около 150—200 тыс. циклов.

Практически каждое устройство для слива или наполнения можно регулировать, подгоняя под высоту смывного бачка

В качестве материала для производства запорного клапана для унитаза используют:

  • Полиэтилен высокого давления. Чем плотнее этот материал, тем выше его прочность. При этом увеличение плотности снижает его ударопрочность в условиях низких температур.
  • ABS-пластик (химическое соединение акрилонитрилбудадиенстирола). Материал обладает стойкостью к механическим нагрузкам, к истиранию, воздействию агрессивных химических веществ, нечувствителен к перепадам температур.

Для каждой модели клапана производитель указывает допустимую высоту бачка, она может быть от 295 до 500 мм.

Важно также обращать внимание на присоединительный размер — при его несовпадении используют переходное кольцо

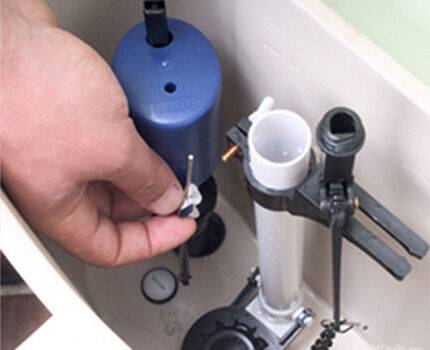

Обслуживание сливной и впускной арматуры

Вода в отечественных инженерных сетях часто содержит механические примеси (ржавчина, песок, солевые отложения), поэтому многие неисправности случаются из-за забитой сантехнической арматуры. По этой причине подавляющее большинство мероприятий по уходу за арматурой приходится на очистку.

Особое внимание при обслуживании и проведении профилактических работ уделяют фильтру, мембране, впускному соплу заливного клапана, запорному кольцу или груше, сливному отверстию. Следует иметь в виду, что фильтр обычно устанавливается в моделях российского производства, в образцах зарубежных поставщиков он встречается не всегда. Другая часть проблем связана с неправильным наполнением бачка и протечками

В основе устранения этих недостатков лежит подсоединение и регулировка узлов, исправность и плотный прижим прокладок, затяжка гаек до конца

Другая часть проблем связана с неправильным наполнением бачка и протечками. В основе устранения этих недостатков лежит подсоединение и регулировка узлов, исправность и плотный прижим прокладок, затяжка гаек до конца.

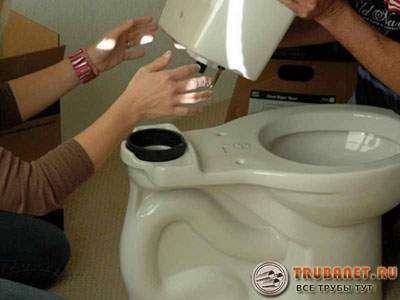

Подготовительные работы, демонтаж старого сливного бачка

После подготовки всех вспомогательных инструментов и материалов необходимо осуществить подготовительные монтажные работы. В частности, требуется демонтировать предыдущий сливной бачок.

Если требуется удаление чугунной модели, скорее всего, потребуется сторонняя помощь, т.к. сделать это самостоятельно своими руками будет достаточно сложно. Перед тем, как отсоединять водопроводный шланг, желательно подставить ведро, чтобы остатки воды не пролились на пол.

Краткая инструкция:

  1. Перекрыть подачу воду, закрутив вентиль.
  2. Смыть имеющуюся в ёмкости воду. Убедиться в полном отсутствии жидкости.
  3. Отключить резервуар от водопроводной и перепускной (при наличии) труб.
  4. Открутить болты для крепления бачка к унитазу и прочие крепежные элементы.
  5. Снять старый бачок. Делать это следует максимально аккуратно, чтобы не уронить тяжелую конструкцию, т.к. это может привести к повреждению керамического напольного покрытия и унитазной чаши.
  6. Произвести очистку поверхностей от ржавчины, следов коррозии, остатков цементного раствора.

Когда поверхность будет полностью зачищена и готова к установке, необходимо произвести проверку всех элементов конструкции

В частности, рекомендуется обратить особое внимание на следующие моменты:

  1. Правильность установки чаши унитаза. Это актуально даже в тех случаях, когда требуется только замена бачка. Перед креплением рекомендуется удостовериться с помощью строительного уровня, что унитаз размещен ровно. Если присутствует небольшой наклон, его желательно устранить. Подобная необходимость в ровном расположении особенно актуальна, когда планируется установить компакт-модель сантехники, т.к. в противном случае бак не сможет правильно функционировать.
  2. Состояние коммуникационных систем. Желательно проверить состояние и месторасположение трубы холодного водопровода, которая впоследствии будет перекрываться, а также удостовериться в отсутствии проблем при подсоединении унитаза к канализации. Для крепления нового резервуара потребуется посчитать необходимую длину гибкого шланга, используемого для подсоединения бачка к холодному водоснабжению. На этом этапе также следует узнать о необходимости наличия шарового крана либо других специальных отводов для водоподачи (к примеру, к стиральной машине).

Состояние бачка. Желательно удостовериться не только в отсутствии явных повреждений, но и в том, что крепежи и все комплектующие системы являются подходящими для монтажных работ

Особенно следует обратить внимание на длину шланга для подключения к водопроводу и болтов для крепления, а также на размер используемых соединительных муфт и резиновых прокладок. Также рекомендуется проверить правильность функционирования сливной арматуры

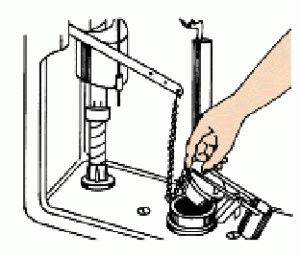

Проблемы в механизме и их устранение

Какие могут возникать проблемы в ходы эксплуатации сливного механизма? Например, в бак может не набираться вода, либо вода теперь не перекрывается. Причина такого явления, скорее всего, лежит в том, что засорилось какое-либо из отверстий. Еще одна причина таких неполадок – это выход из строя одной из двух важнейших деталей механизма – штока, либо мембраны.

В любом случае придется разобрать устройство и проверить все элементы. Их также будет хорошенько промыть и почистить. Но бывает что причина неисправностей – банальное низкое давление в системе водопровода, или его скачки в течение одних суток. В этом случае устройство может просто не работать.

Если давление слишком упало, то вода перестанет поступать в бак вообще. Если вода должна поступать из подвесной конструкции, то при давлении ниже нормы, вода не сможет дойти даже до наполнительной камеры. Поплавок будет всплывать, но воду он не будет перекрывать. Чтобы справиться с этой ситуацией, возможно, придется даже увеличить входные отверстия для воды, рассверлив их на пару миллиметров.

Вообще, чем меньше данные отверстия, тем большее давление должно быть в системе. Это необходимо учитывать, если вы монтируете сливной механизм, к примеру, на даче

Если же вы точно знаете, что скачки давления в течение суток у вас наблюдаются регулярно, например, если водяное давление в вашем доме поддерживается насосами, которые на ночь отключают, то лучше всего обратить внимание на арматуру со штоковым клапаном

Вот и все, мы рассмотрели устройство сливного клапана бачка унитаза. а также причины, по которым он может выходить из строя. Теперь вам не составит труда разобраться во всем и устранить неполадки.

  • Засор в посудомоечной машине: причины, способы исправления, профилактика
  • Принцип работы, особенности и устройство сливного бачка с кнопкой
  • Ремонт однорычажного смесителя своими руками: этапы работы
  • Расчет пропускной способности трубы – способы, определение оптимального диаметра
  • Установка душевой кабины своими руками
  • Сборка душевой кабины своими руками
  • Душевые ограждения из стекла без поддона своими руками
  • Размеры душевых кабин

2014-2017, Aqua-Sovet.ru Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. Контакты: admin@aqua-sovet.ru

Принцип работы водосливного устройства

Водосливное устройство бака унитаза запускается в работу путем воздействия пользователя на внешний механизм арматуры. Причем, в зависимости от принципа действия механизма будет отличаться сама конструкция.

Особенности сливной функции бачка

Среди рабочих элементов, используемых для активации функции смыва, такие:

  • кнопка;
  • рычаг;
  • педаль.

Наиболее распространенный вариант – кнопка. Причем, есть модели арматуры с одной или 2 различными кнопками – для выпуска маленького и большого объема рабочей жидкости. 2 версии смыва позволяют экономить не только водный ресурс планеты, но и уменьшить ежемесячный платеж по водоснабжению.

Кнопки чаще всего используются во встроенных моделях сливных устройств и в компактных фаянсовых изделиях

При воздействии на кнопку или рычаг образуется тяга, которая открывает сливной клапан. Вода из емкости объемом 10-12 л устремляется вниз в чашу унитаза, очищая ее и смывая все, что в ней находилось до этого.

Рычаг для управления смывом может быть весьма искусно исполнен и стилизован под металл. Например, бронзу, сталь и прочие

Как происходит заполнение?

Одновременно с опустошением бака опускается поплавок, что приводит к открытию клапана, перекрывавшего подачу воды из системы водоснабжения. Вода постепенно наполняет емкость и как только поплавок окажется на определенном уровне, заданном пользователем ранее, штанга поплавка полностью перекроет подачу воды в сливной бак унитаза.

Модели бачков с пневмоприводом до сих пор встречаются в обиходе. Особенно такой механизм смыва удобен людям с ограниченными возможностями и детям

Как работает защита от переполнения?

Когда в процессе подачи рабочей жидкости произошел сбой или какой-то из механизмов арматуры вышел из строя, срабатывает предохранительное устройство – перелив. Это пустая трубка, соединяющаяся со сливным клапаном.

Принцип ее работы прост – как только уровень воды в бачке станет выше допустимого, вода начнет переливаться в эту трубку и вытекать в чашу унитаза.

Высота расположения верхнего раструба переливной трубки на 1-1,5 см больше, чем выставленный пользователем уровень воды в бачке

Как подается вода

Выбирая унитаз в магазине, вам непременно предложат различное множество моделей, цветов, фирм-изготовителей, но единственное, на что следует обратить внимание – подача воды. В остальном полагайтесь на свои предпочтения, пожелания и сочетание данного выбора с будущей ванной комнатой

Обычный стандартный унитаз состоит из чаши, непосредственно и называемой унитазом, и смывного бачка, который крепится на нее сверху. Сливной бачок представляет собой емкость, в которую набирается жидкость. Иногда современные дизайнерские решения предусматривают «прятать» его в стене, ради визуального восприятия или увеличения пространства.

Но, вне зависимости от того, где и как расположен смывной бачок, вода в него может подаваться всего лишь двумя способами:

  • снизу;
  • сбоку.

Оба способа не отличаются по функциональным возможностям и в удобствах использования. Согласно тому, каким способом подводится вода к унитазу, существуют два типа впускных клапанов:

  • клапан для подвода воды снизу;
  • боковой клапан подвода воды.

Ранее, в более старых представителях унитазов с боковой подводкой воды, при наполнении бачка водой происходили характерные журчащие звуки. Сейчас же, чтобы избежать странного звука, производители стали крепить патрубок (небольшой отрезок трубы), чтобы вода сразу поступала на дно сосуда и не создавала эффекта «водопада».

Унитаз с нижним подключением — привлекательный вариант с точки зрения эстетики

Все трубки и шланги, по которым поступает вода, будут спрятаны и никто не догадается, как и откуда поступает жидкость. С другой стороны, унитаз с таким подводом сложнее монтировать. Для этого придется подключить бачок к водопроводной трубе, а уже после ставить на чашу или крепить к стене.

Необходимые материалы и инструменты

Перед началом монтажных работ по креплению сливного резервуара к унитазу требуется подготовить инструментарий, а также необходимое оборудование.

Требуемые материалы зависят от вида конструкции, подбирать их следует по таким характеристикам:

  • способ крепления унитазного бачка – он может представлять собой монолитную конструкцию вместе с унитазом, подвешиваться на стену или монтироваться в скрытую нишу;
  • способ подвода водопровода к баку – он может производиться снизу или с боковых сторон. Первый вариант используется, когда требуется облицовка труб, недостатком является сложность в монтаже. Второй вариант является наиболее распространенным;
  • разновидность арматурной конструкции – наличие рычага или кнопки слива.

Для монтажа потребуются следующие материалы:

  • запорный клапан устанавливается на трубопровод, он позволяет перекрыть поступление воды в бак из водопровода;
  • резиновая, медная и стальная подводка, которая монтируется к патрубку входной трубы;
  • арматура слива, осуществляющая набор и спуск жидкости;
  • силиконовый герметик или уплотнитель в виде ленты, которые применяются для дополнительной герметизации;
  • специальное средство, которое предотвращает коррозийное повреждение металлических элементов конструкции (например, болтов для крепления).

В большинстве случаев крепление бачка к унитазу производится с гайками и болтами, все необходимые крепежные элементы входят в комплект сантехники.

Для проведения работ понадобятся инструменты:

  • дрель, сверла по керамической плитке и металлу;
  • молоток для дюбелей;
  • карандаш/маркер для разметки;
  • строительный уровень;
  • гаечный ключ;
  • керн (применяется для предотвращения скольжения сверла);
  • резиновый шпатель для устранения остатков герметизирующего средства).

Для крепления бачка к компакт-унитазу потребуется гаечный ключ рожкового (можно заменить плоскогубцами либо переставным ключом) и торцевого типа. Для подключения перепускной трубы также потребуется разводной ключ с диаметром, подходящим под сечение соответствующей муфты.

Полезные советы

​​​​​​Чтобы все системы унитаза работали бесперебойно, нужно:

  • периодически производить ревизию арматуры, прокладок, подводящего шланга;
  • своевременно выявлять и устранять протечки системы;
  • контролировать и регулировать правильный уровень жидкости в бачке;
  • периодически очищать детали системы подвода и слива воды от загрязнений.

Сантехника в доме нужна для обеспечения некоторого комфорта в жизни. А ее хорошая работа зависит только от самих людей и от их знаний, как с ней обращаться.

О том, как устранить неполадки бесперебойной работы клапана бачка унитаза, смотрите в следующем видео.

Виды клапанов для унитаза

Впускной клапан (он же заливной, наливной или наполнительный) служит для подачи воды и прекращения налива при достижении ограничителя. Выпускной клапан (он же сливной) берет на себя функции смыва воды, регулировки объема и скорости потока.

В каждом впускном клапане для сливного бачка унитаза обязательно имеется запорное устройство для перекрытия воды. Конструкция некоторых наливных клапанов для унитаза с нижней подводкой предусматривает наличие обратного клапана, предотвращающего попадание воды из бачка в водопроводную систему при отключенном водоснабжении.

Все впускные и выпускные клапаны для унитаза в свою очередь делятся по различным типам, по материалу и конструктивным особенностям. Поскольку сантехническая арматура непрерывно совершенствуется, появляются модели с совершенно новыми характеристиками, приведенные ниже сведения и классификацию следует считать приблизительными.

Классификация клапанов

По материалу

Впускные и сливные клапаны изготавливаются из следующих материалов:

  • целиком из пластика;
  • преимущественно из пластика с отдельными элементами из стали или латуни (резьба штуцера, рычаг-коромысло и другие детали).

По надежности современные модели для сливного бачка с пластиковой резьбой, поставляемые на рынок известными производителями, не уступают металлическим.

По месту размещения

Возможны следующие варианты монтажа наполнительных клапанов для унитаза:

  • с нижней подводкой воды – крепится к днищу сливного бачка;
  • с боковой подводкой – крепится к боковой стенке бачка;
  • 2 в 1 – клапан имеет присоединяемый снизу или сбоку съемный штуцер, возможно крепление к днищу и боковой стенке.

По типу конструкции

Типы наливных клапанов для унитаза:

  • с боковой подводкой и обычным поплавком на длинном металлическом коромысле, конструкция знакома еще по советским унитазам, у клапанов более позднего времени для уменьшения шума налив идет через трубку;
  • с нижним подводом воды и поплавком на длинном коромысле, представляет собой осовремененный вариант предыдущей модели, встречается редко;
  • с боковой подводкой и вертикальной стойкой, по которой передвигается поплавок;
  • с нижним подводом воды и вертикальной стойкой для поплавка;
  • предыдущий вариант, дополненный обратным клапаном.

Типы сливных клапанов по способу управления смывом:

  • Механический. Наиболее простой вариант, срабатывает при нажатии на кнопку, рычаг или дергании за ручку.
  • Пневматический. Похож на механический, но передача усилий происходит по воздухопроводу через давление воздуха, что позволяет перенести кнопку смыва в любое удобное место.
  • Электронный. Позволяет подключать смарт-функции, регулировать настройки. Работает от батарейки или электросети, у многих моделей есть подсветка. Смыв происходит при нажатии на электронную кнопку, само нажатие мягче, чем у механики.
  • Сенсорный (автоматический, бесконтактный). Срабатывает на движение или присутствие человека. В жилых помещениях чаще всего встречаются сливные клапаны с механическим управлением пуска воды.

Они делятся по следующим типам:

  • Нажимной. Смыв воды происходит при нажатии на расположенную вверху кнопку. В свою очередь делится на три вида:
  • однорежимный – набранная вода из бачка сбрасывается целиком;
  • двухрежимный – снабжен двойной кнопкой с режимами полного смыва и малого смыва, рассчитанными на разный объем воды;
  • с функцией «стоп» – при нажатии происходит смыв, при повторном нажатии или отпуске кнопки в зависимости от модели смыв прекращается, что позволяет экономить воду.
  • Вытяжной. Спуск воды происходит при подъеме вверх вытяжной ручки. Модели с функцией «стоп» останавливают спуск при плавном нажатии ручки сверху вниз.
  • Рычажный. Срабатывает при нажатии на рукоятку, расположенную на корпусе бачка, или дергании за ручку с цепочкой, подсоединенную к рычагу.

Дополнительные функции сливных клапанов

  • функция «Сапун» в кнопочном механизме – предотвращает образование вакуума в сливном бачке во время смыва при отсутствии в корпусе специальных отверстий подачи воздуха, что гарантирует интенсивность водного потока при спуске;
  • регулировка скорости слива – позволяет избежать брызг из чаши унитаза;
  • кнопочный эксцентрик – предназначен для регулировки положения кнопки спуска, если кнопочное и сливное отверстие расположены не точно друг против друга.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
