Установка распашных ворот: нюансы выбора + советы по установке ворот и настройке автоматики

Блоки автоматики для распашных конструкций ворот

Конструктивно блок управления и автоматики для распашных ворот ничем не отличается от систем, используемых для откатных схем. Основные отличия конструкций заключаются в расположении концевиков и механизме открывания распашных ворот.

Если в откатных системах для перемещения полотна применяется зубчатая рейка, ремень или цепь, то в распашных конструкциях используются более сложные системы;

Рычажный привод с парой электродвигатель-зубчатая линейка; Мотор-редукторы с поворотным фланцем и рычагом; Линейные приводы. Чаще всего это электромотор с вращающейся резьбовой втулкой и длинной шпилькой.

В качестве примера можно посмотреть комплект автоматики и привод для распашных ворот китайской компании Miller Technics, ее продукция пользуется спросом из-за очень неплохого качества, кроме того, цена на комплекты с линейным приводом стоят вдвое дешевле рычажных и моноблочных.

Комплект автоматики с линейным двигателем стоит около 500 EUR.

Одним из преимуществ автоматических систем с линейным двигателем является высокая устойчивость к ветровой нагрузке. Это продиктовано особенностью расположения точки крепления опорного кронштейна на створке ворот. В любых других системах рычаг крепится очень близко к оси вращения створки, поэтому любой удар по воротам может иметь катастрофические последствия для системы автоматики и подшипников привода.

Для примера можно рассмотреть систему Miller Technics4000 Standart.

В комплект входят следующие детали и узлы:

Два линейных электродвигателя; Блок автоматики со встроенным радиодекодером; Сигнальная лампа и комплект фотоэлементов; Пульт для дистанционного управления на основе четырехканального приемо-передатчика и с обратной связью.

В модификациях MAXI устанавливаются дополнительные аккумуляторы, в модели SMART система автоматики имеет встроенный модуль GSM. Это повышает комфорт и безопасность работы систем автоматики и управления распашными воротами.

Система автоматики может устанавливаться на любые ворота – кованые, сплошные из профнастила или из сэндвич панелей с шириной проема не более 4 м. Кроме того, при выборе наиболее подходящего варианта для линейных типов привода нужно учитывать три базовых размера, которые влияют на работоспособность.

Схема выполнения замеров базовых расстояний приведена ниже.

Для линейных моторов Miller Technics4000 Standart расстояние D должно составлять не более 170 мм, в противном случае автоматика не сможет открыть распашные ворота до конца.

Автоматическая система недаром пользуется большей популярностью, чем рычажные модули. Во-первых, если питание выключено, линейные двигатели при закрытых воротах работают, как упоры. Вся нагрузка от ветра или удара приходится на линейные приводы.

Во-вторых, если по стечению обстоятельств дом и автоматическая система обесточены, это не значит, что открыть ворота невозможно. На опорной части привода можно открыть защелку и разблокировать винтовую пару специальным воротком.

В третьих, комплект из двух приводов и автоматика для распашных ворот работают очень комфортно и точно, нет ударов при открытии и закрытии створок, как это бывает при нарушении синхронности автоматического управления. Если правильно подобрать мощности привода и настройки автоматического блока, распашными воротами можно легко убирать снег перед въездом во двор.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.

3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры “Мастер Компани” рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

• распашные;
• откатные;
• рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
2. Ворота можно открыть вручную. Нужно просто снять блокировку.
3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

• автоматические системы управления входными дверями, воротами, роллетами;
• шлагбаумы и комплектующие к ним;
• маркизные системы;
• сигнализации;
• системы видеонаблюдения;
• механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

• линейный;
• рычажный;
• подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

1. Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
2. Разработка и реализация систем контроля доступа.
3. Продажа различных моделей сигнализаций, видеонаблюдения.
4. Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

1. Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
2. Линейные. В продаже доступны Krono, Amico, Ati, Axo.
3. Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Подготовительный этап

К каждым воротам при продаже прилагаются инструкции, где точно описывается порядок их монтажа. В одиночку полностью выполнить такую работу невозможно, т.к. придется замерять ширину и высоту проема. Удобнее это делать вместе с помощником.

Потребуется приготовить:

• пассатижи;
• молоток;
• гаечные ключи разных размеров;
• дрель и сверла;
• рулетку;
• уровень.

При проведении монтажа должны тщательно соблюдаться все меры безопасности.

Что и зачем измерять

Производить замеры необходимо очень аккуратно. Исправить ошибку в последствии будет достаточно сложно.

Вначале измеряется высота проема. К ней прибавляется 30 см. После окончания монтажа эта величина уменьшится.

Уровнем проверяют, насколько ровно сделан в помещении пол. К величине ширины проема добавляется 4 см, по 2 см справа и слева.

Для обслуживания ворот необходим технический зазор, минимальная величина которого должна равняться 8 см.

Конструкция ворот подразумевает, что полотно будет двигаться к потолку, поэтому еще одним важным параметром является глубина гаража. Она должна превышать высоту.

Подготовка оборудования

Помимо карандаша и рулетки для проведения работ понадобятся:

• отвертки универсальные;
• клепальный пистолет;
• острый нож;
• шлифмашинка;
• арматура диаметром 12-14 мм.

Подготовка проема

Качество выполняемых работ во многом зависит от того, как будет подготовлен проем

При работе с ним надо учитывать, что важное значение приобретает притолока, ее высота не меньше 200 мм. Не менее строгие требования предъявляются к состоянию стен проема

Они расположены в одной плоскости. Стены проема делают из кирпича или бетона. При наличии пеноблоков крепление будет ненадежно, и придется создавать дополнительное укрепление с помощью стального уголка.

Установка ворот начинается лишь после того, когда будет полностью подготовлен проем. Основная нагрузка при монтаже ворот приходится на потолок и поперечную перемычку, которую располагают над проемом. Поэтому, если помещение имеет слабую крышу, монтировать изделие нежелательно. Если предусматривается установка конструкции с электроприводом, в помещении недалеко от входа должна располагаться розетка.

Подходящий материал для изготовления кованых изделий

Чаще всего при создании красивых кованых калиток или ворот применяют обычную сталь. Чтобы продлить ее срок эксплуатации, используют защитное покрытие, которое выполняют с помощью грунта или нитрокраски. После нанесения на поверхность термического напыления, исходный материал приобретает винтажный вид.

Для создания оригинального узора, места соединения кованых элементов покрывают нитрокраской. Готовое изделие обрабатывают специальным антикоррозийным раствором. Таким образом, изделие долго будет служить своеобразной визитной карточкой своему владельцу.

Поскольку процесс создания кованой калитки своими руками достаточно сложный, следует отдать должное мастерам. Каждая операция выполняется вручную, поэтому в целом результат зависит от его таланта, творчества и мастерства. Прежде чем приступить к работе следует определиться с выбором дизайна, узора и формы изделия. В этом очень помогают различные фото эскизов кованых калиток. Рассмотрев изображение, можно подробно представить каким будет изделие наяву. Оригинальные узоры и кружева, выполненные на эскизе, намного проще воссоздать, чем держать их в голове.

Эскизы будущих калиток:

Когда такая калитка украшает вход в обитель покоя загородного дома, невольно хочется постоянно туда возвращаться. Особенно летом, если рядом растут вьющиеся растения, которые изящно обвивают конструкцию.

Типы ворот и их отличительные особенности

Для успешного изготовления любого типа воротной конструкции своими руками необходимы три основных компонента – облицовочный материал, инструментарий и запас времени. Каждому садовому наделу и внутренней территории характерно применение определенного вида ворот, поскольку каждый из них имеет свою технологию открывания и монтажа, чертежи, рекомендуемую отделку, а также расходные принадлежности. Для определения оптимального из них, необходимо выявить свойства, достоинства и недостатки наиболее используемых типов ворот.

Принцип работы распашных ворот обусловлен их строением, которое включает в свой состав две створки, распахивающиеся в противоположные друг от друга стороны. Возведение таких ворот поможет изрядно сэкономить время при организации въезда и выезда.

Основными достоинствами являются:

• простота монтажа;
• надежность;
• возможность использования автоматики;
• долговечность.

Металлические распашные ворота

• наличие очищенного пространства для открывания створок ворот, которое необходимо поддерживать в должном состоянии и в зимний период;
• в варианте использования ворот в автоматическом режиме потребуется приобретать два комплекта двигателей на каждую из створок, что существенно отразится на общей стоимости.

Обладая бесспорным преимуществом, по сравнению с предыдущим видом, откатные ворота представляют собой конструкцию, состоящую из одной створки, смещающуюся параллельно обустроенным опорным столбам, вдоль линии ограждения, в определенную сторону.

Эта категория ворот, в свою очередь, подразделяется на три подгруппы, которые бывают подвесными, консольными и рельсовыми, поэтому приобретая тот или иной комплект таких ворот необходимо представлять специфику возведения и особенности дальнейшей эксплуатации. Так, подвесной вид предусматривает изготовление специальной навесной страховочной балки, которая является основанием для крепления и последующего передвижения створок.

Консольный вид подразумевает установку консольных механизмов и швеллерной балки, а также наличие нескольких дополнительных метров для оптимального отката ворот, а рельсовому варианту присуще размещение внизу конструкции направляющего рельса.

Откатные ворота из профлиста

Преимуществами таких ворот являются:

• компактность и отсутствие необходимости подготовки очищенного пространства для открывания створок;
• возможность использования автоматики;
• практичность;
• умеренная ценовая политика;
• организация широкого проезда, а также удобство дистанционного управления воротами).

• постоянный контроль над чистотой и наличием смазки роликовых механизмов;
• проведение ряда подготовительных процедур (расчет расстояния для отката створок и наличие идеально ровного ограждения);
• базовые строительные навыки и знание особенностей монтажа.

Справиться с возведением такой конструкцией сможет любой владелец загородного жилья, следуя пошаговым инструкциям мастеров, однако ввиду дороговизны комплектующих материалов и приспособлений, а также большого шанса ошибиться в расчетах или сборке конструкции, целесообразнее обращаться за помощью к специалистам. В таком случае вы можете рассчитывать на бесплатный выезд мастера и гарантийное обслуживания в течение оговоренного периода.

Раздвижные

Являясь разновидностью откатных конструкций, раздвижные ворота представляют собой две створки, раздвигающиеся в две противоположные стороны. По технологии передвижения раздвижные ворота также подразделяются на составляющие группы, как и вышеописанный тип ворот. Определяющим достоинством такого открывающего механизма является снижение общего веса ворот за счет распределения нагрузки на два каркаса, однако этот плюс достигается использованием двух комплектов двигателей, что в значительной степени увеличивает итоговую стоимость.

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.

Монтаж и сварка

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.

Схема с описанием

1. Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
2. Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
3. В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
4. На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.

Чертеж и расчет размеров проема

Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.

Распашные гаражные створки

Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.

Чертеж гаражной сварной конструкции с калиткой внутри

Распашная конструкция состоит из следующих составных частей:

• внутренней и внешней рам, которые помещают во входной проем;
• створчатой рамы;
• полотна створок;
• составляется чертеж с учетом необходимых рекомендаций;
• по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.

Вариант с калиткой

Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.

Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:

1. От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
2. Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
3. К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.

В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.

Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.

Фото гаражных дверей с калиткой внутри представлено ниже.

Около города

Особенности установки и настройки автоматики

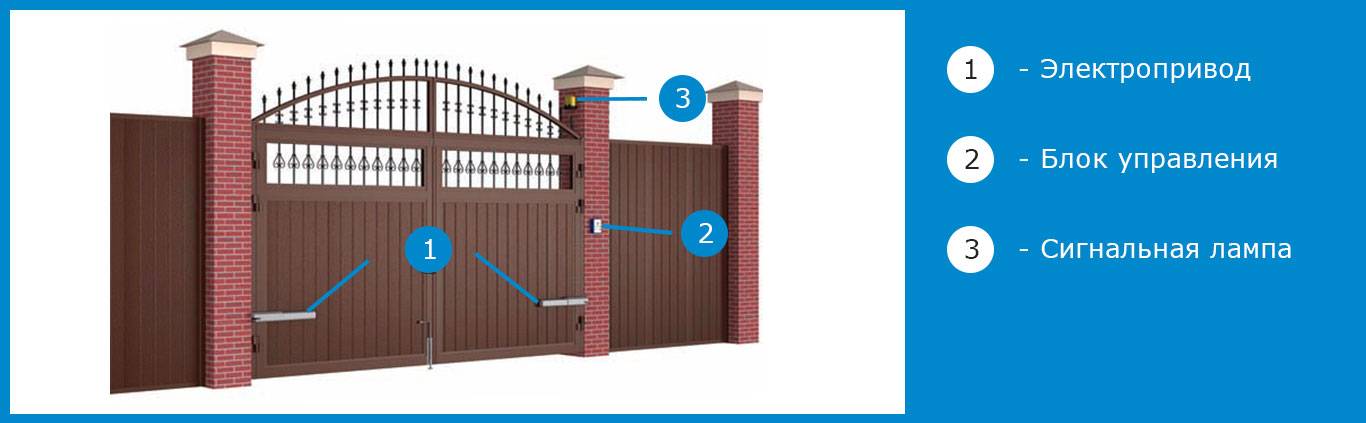

В комплект систем управления воротами входит значительное количество элементов, обеспечивающих их эффективную и безопасную эксплуатацию:

• Электроприводы различных видов (рычажные, линейные). Каждая створка оборудуется одним таким приспособлением.
• Блок управления.
• Фотоэлементы. Они не являются обязательным элементом конструкции, то есть автоматика и без них легко справится с закрыванием/открыванием ворот. Фотоэлементы позволяют моментально выявить препятствие – ребенка, животное, неудачно подъехавший автомобиль. Затем отдать команду на прекращение перемещения створок.
• Провода.
• Пульты управления.
• Распределительные коробки.

Автоматика ворот работает от напряжения 220 В.

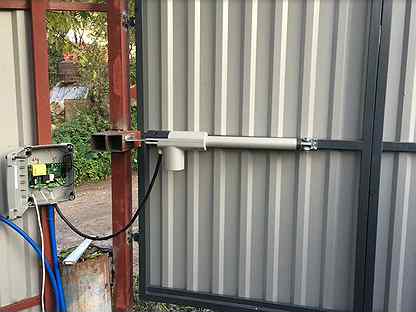

На фото изображен электропривод линейный. В его верхней части виден ключ с помощью которого происходит разблокирование створок при отсутствии электричества. При этом кронштейн привода приварен к накладной пластине, а она таким же образом прикреплена к стальному сердечнику столба

Если владелец планирует самостоятельно осуществить установку автоматики, то следует выбрать модель электропривода, на которую не будет утеряна гарантия после монтажа своими руками.

Автоматика распашных ворот не должна быть дешевой, так как малоизвестные производители нередко экономят на качестве. К примеру, стальные шестерни электропривода (изображены на фото) часто заменяются на пластиковые

Требования к размещению электропривода

Важным моментом при настройке элементов конструкции системы управления створками ворот является их правильное размещение:

Фотоэлементы должны располагаться строго друг напротив друга. Это необходимо, чтобы ничего не мешало приемнику получать командный сигнал от передатчика.

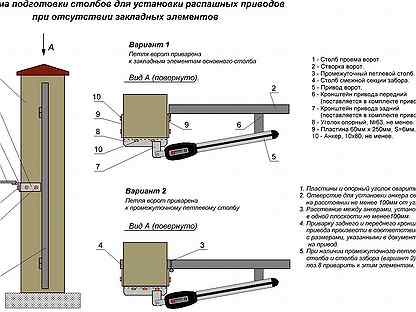

Во время монтажа электроприводов следует учитывать требования и рекомендации производителя. Практически всегда следует строго соблюдать требования в отношении расстояния между петлями и углом опорного столба

Критично важно, чтобы кронштейн электропривода находился на нужном удалении (значение указывается в инструкции) от угла столба.

Если перечисленные требования игнорировать, то ворота просто не будут открываться.

При креплении кронштейна электропривода к закладной пластине с помощью сварки изначально выполняется прихватывание. После чего производится измерения, а также пробное открытие/закрытие створки и только потом осуществляется обваривание. В таком случае, если выявлены какие-то недочеты, то кронштейн можно перенести на новое место без особых сложностей и потерь.

На фото изображен электропривод, размещенный в верхней части створки, а это может привести к его досрочной поломке. Причина: когда створка уже упрется в фиксатор, мотор еще будет пытаться перемещать ее. В результате при недостаточной жесткости возникнет скручивание

Шток электропривода должен крепиться к каркасу створки, а не к полотну, даже, если оно жесткое. Блок управления размещается на вертикальной поверхности, причем не ниже, чем в полуметре от грунта, а желательно выше. Этот элемент системы является герметичным, но правильно, если резиновая прокладка периодически будет заменяться. Что позволит снизить вероятность поломки дорогостоящей платы, аккумуляторов, трансформатора, находящихся внутри.

Нюансы подключения и настройки

Подключение автоматики к питанию осуществляется после того, как все элементы системы установлены. Изначально провода подводятся к блоку управления. А далее на мотор привода и остальные устройства.

Для подключения автоматики желательно использовать медные ПВС-провода. Их следует защищать с помощью гофротруб. Если кабель будет проходить под проезжей частью дороги, тогда лучше взять пластиковые водопроводные трубы, что исключит повреждение даже при существенной нагрузке.

Прокладка проводов должна осуществляться скрыто, то есть их следует прятать внутри опорных труб, в заборе и т.д. Если такой возможности нет, то для изоляции нужно применять материалы, устойчивые к воздействию ультрафиолета.

На схеме изображено то, как должна быть размещена автоматика, управляющая створками распашных ворот. Для обеспечения достаточного уровня безопасности необходимо использовать 2 комплекта фотоэлементов

Для уменьшения нагрузки на электропривод следует использовать фиксаторы крайних положений створок. Они снижают негативное воздействие на мотор-редуктор во время ветра, раскачивания створок людьми. Что значительно увеличивает срок их службы.

Разблокировать ворота при отсутствии электричества можно с помощью специального ключа. Он прилагается к каждому электроприводу.

Виды приводов, которые устанавливаются на распашные ворота

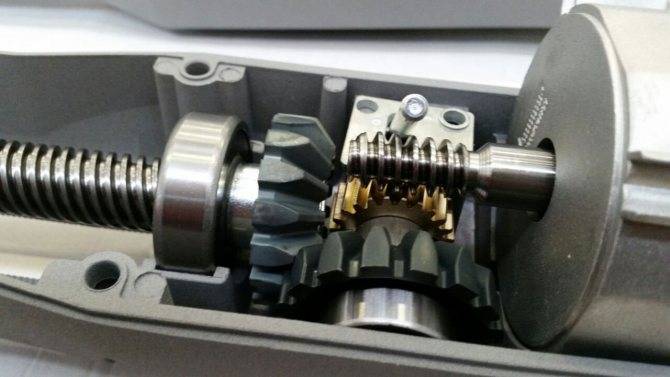

1. Линейный. Эти приводы пользуются наибольшим спросом, главное их преимущество заключается в доступной стоимости. Выбор на них останавливают, поскольку отсутствуют сложности при установке и не требуется дорогостоящее обслуживание во время эксплуатации. Принцип работы заключается в следующем. Вдоль направляющей осуществляется движение гайки за счет прикладываемой силы со стороны винта, энергия вращения двигателя преобразуется в линейное передвижение, благодаря которому осуществляется закрывание/открывание конструкции.

   Долговечность эксплуатации обеспечивается, если в конечных точках циклов будет осуществляться замедление хода, прежде чем сработает конечный выключатель. Эта функция выполняется за счет работы установленного блока управления.

2. Рычажные. Во время работы обеспечивается плавность работы конструкции. Принцип функционирования основан на вертикальном валу, на который редуктором передается образующаяся энергия от двигателя. На имеющемся валу, фиксируется кривошип, через рычаги происходит перемещение конструкции. Рассматриваемые приводы в своей конструкции имеют конечный выключатель.

Изготовление автоматики своими руками

Простейший вариант блока автоматики и управления откатными воротами можно изготовить своими руками из деталей от электрооборудования легкового автомобиля, но в принципе подойдут любые комплектующие от систем автоматики станков, пускателей или любого другого промышленного оборудования.

Для изготовления потребуются:

Лифтовые концевые выключатели -2 шт. в защитном корпусе; Электродвигатель постоянного тока любого исполнения, мощностью 150-200Вт и напряжением питания 12В; Понижающий редуктор от болгарки; Реле постоянного тока – 8шт; Центральный замок автомобиля с коммутатором и приводным штоком; Пульт центрального замка.

Совет! В качестве самодельного привода для откатных ворот можно использовать любой мотор редуктор мощностью не менее 150 Вт и оборотами 250-300 об/мин.

Также потребуются кнопки с фиксаторами и с отбрасывателем, жгуты проводов на 10А длиной не менее 15-20 м, металлический бокс для сборки системы автоматики. Стоимость изготовления автоматики для откатных ворот составляет 2,5-3 тыс. рублей.

Общее устройство откатных ворот приведено на фото.

Реле и кнопки спрятаны в водостойком боксе, на верхней плоскости выведены кнопки, дублирующие команды с пульта. На рейке закреплены два концевика с отражателями.

Схема автоматики приведена ниже

Вся автоматика собрана на реле, это важно, так как большинство фирменных систем изготавливаются на полупроводниковой базе, тирристорах и ключах

Подробная дешифровка работы схемы автоматики приведена на видео

Левый ряд кнопок серого цвета отвечает за процессы открывания и закрывания. Левая крайняя серая кнопка отвечает за автоматическую остановку откатных ворот. Нижняя ветка схемы имеет встроенную пару концевых выключателей, которые обозначены, как центральная кнопка серого цвета.

В принципе, на концевиках построена вся работа автоматики. После нажатия кнопки на пульте разблокируются первое и второе реле питания схемы. Мотор начинает вращаться в сторону открытия дверей. При достижении крайнего положения отражатель нажимает на концевик, и автоматика выключает второе реле питания, вся схема остается под напряжением в 12В. После открытия ворот система находится в режиме ожидания до момента закрытия. Процесс закрытия выполняется аналогичным способом.

После того как срабатывает отражатель, выжимает концевик на закрытие полотна, вся система обесточивается. Есть в данной схеме автоматики дополнительная хитрость. Верхняя правая кнопка по схеме запускает блокировочное реле, которое не дает двигателю изменить направление вращения при движении створки. Такой режим означал бы полный выход из строя электромотора и обрыв привода.
