Установка проточного водонагревателя своими руками: пошаговый инструктаж

Крепление и подключение

Схема подключения проточного водонагревателя с тремя точками водозабора.

В нашем обзоре мы рассмотрим процесс установки выбранного вами проточного электрического водонагревателя своими руками в систему с несколькими точками водоразбора – это будут душ, умывальник и раковина на кухне. Также предполагается, что квартира уже подключена к горячему водоснабжению, но нужно его продублировать (актуально в летний период, когда выполняются плановые работы по ремонту систем водоснабжения).

Для начала нам нужно определиться с местом установки – схема подключения проточного водонагревателя в квартире должна быть такова, чтобы горячей водой смогли воспользоваться все потребители. Поэтому мы будем устанавливать нагреватель воды там, где поблизости проходят трубы с горячей и холодной водой.

С помощью карандаша размечаем отверстия для крепления нашего нагревателя воды

Берем в руки карандаш и размечаем на стене места, где мы будем сверлить отверстия под дюбели – для этого нужно глянуть на заднюю стенку водонагревателя, где находятся монтажные отверстия. После этого берем в руки дрель и приступаем к сверлению. В готовые отверстия загоняем дюбели, затем с помощью отвертки закручиваем шурупы и вешаем на них нагреватель воды.

В отдельных моделях нужно снять переднюю крышку и закрепить прибор шурупами изнутри. Необходимости в использовании мощных шурупов или анкерных болтов нет – в отличие от накопительных водонагревателей, проточные модели весят очень мало.

Для подключения холодной воды к проточному водонагревателю необходимо к крану, идущему от стояка, (если крана нет, то его необходимо врезать) присоединить тройник. К одному выходу тройника подключаем старую систему водопровода, а ко второму, через еще один кран, подключаем нагреватель воды.

На следующем этапе подводим холодную воду. Для этого врезаем в трубу кран, а после него – тройник. Кран необходим для полного отключения всей системы от водопровода (как правило, он уже есть в квартире). От тройника делаем отвод к нагревателю воды, для герметизации подключений используем фум-ленту. В отводе к нагревателю желательно установить еще один кран.

С выхода водонагревателя горячая вода отправляется к точкам водоразбора. Врезаем в трубу с горячей водой тройник, перед ним ставим кран, который будет отсекать центральное горячее водоснабжение. На трубе, ведущей от нагревателя к водопроводу, ставим еще один кран (все делается по аналогии с входными трубами).

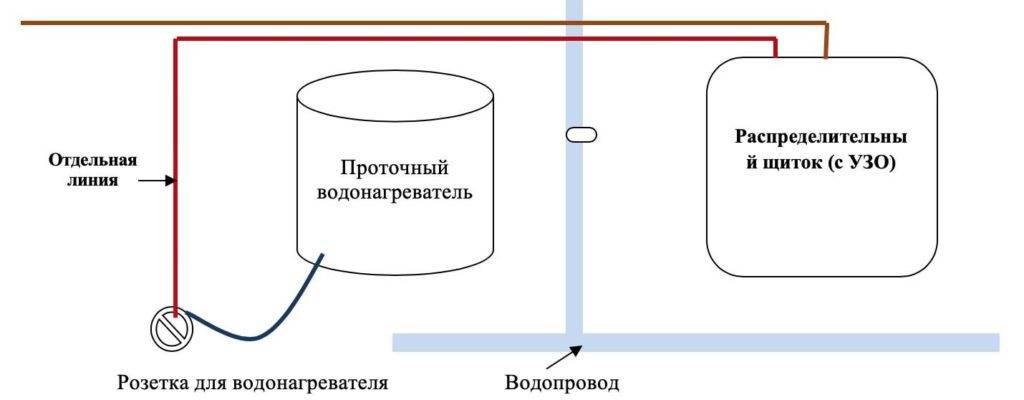

Подключаем проточный водонагреватель к домашней электросети через УЗО.

На следующем этапе выполняем подключение к электрической сети. Так как у нас имеется несколько точек водоразбора, то водонагреватель нужен мощный. Следовательно, нам нужно проложить от электрического щита отдельный многожильный провод с сечением не менее 6 мм – посредством такого провода подключаются нагрузки до 10 кВт (при максимальном токе до 40 А). Не забываем установить на этот провод дополнительный автомат УЗО.

Если у вас нет опыта работы с электрическими щитами и электропроводкой, пригласите опытного специалиста. Работая с электрическим щитом, не забывайте соблюдать правила техники безопасности.

Как только все будет готово, можно приступать к тестированию системы. Нужно удостовериться, что наши соединения не имеют протечек. Перед включением проточного нагревателя воды следует убедиться, что в трубах имеется вода – включать нагреватель в «сухом» состоянии нельзя, так как это приведет к его выходу из строя.

Как пользоваться всей этой системой?

В летний период, когда горячего водоснабжение нет, нужно перекрыть подачу горячей воды и открыть краны на входе в водонагреватель и на его выходе. После этого включаем автомат УЗО и устанавливаем требуемую температуру нагрева (если есть подобные регулировки). Помните, что при использовании сразу двух точек водоразбора температура воды может несколько меняться.

При восстановлении централизованной подачи горячей воды, нужно отключить автомат УЗО, перекрыть краны на входе в водонагреватель и на выходе, после чего открыть кран подачи горячей воды из центрального водопровода. В случае повторных перебоев с горячим водоснабжением, мы сможем опять переключиться на проточный водонагреватель.

Принцип проточного нагревания воды

Водный поток нагревается, проходя через ТЭН. Чем он мощнее и чем меньше напор, тем выше будет температура. Бойлер имеет небольшие габариты за счет отсутствия накопителя. По этой же причине после открытия крана течет сразу горячая вода: не нужно ждать, пока нагреется весь объем устройства.

Внутреннее строение прибора

Главная деталь — это нагревательный элемент.

Он управляется реле, которое контролируется датчиками температуры и потока. Если вода течет слабо, механизм не запускается. Термодатчик предохраняет конструкцию от перегрева.

Проблема обеспечения электроэнергией

Недостаток проточных устройств — большое потребление электричества. Мощность составляет примерно 7 кВт, что сравнимо с потреблением целой квартиры.

Технология подключения

Перед работами, связанными с врезкой в водопроводные трубы, воду следует перекрыть.

Подключить безнапорную модель можно двумя способами:

• посредством душевого шланга. Со шланга снимается насадка и присоединяется к входному отверстию прибора. Такой способ хорош при эпизодических отключениях горячей воды;
• через тройник. Тройник врезается в водопроводную трубу или крепится к отводу для стиральной машины. К тройнику крепится вентиль или шаровой кран (при присутствии стиральной машины — два крана или вентиля). Из него к входному отверстию водонагревателя тянется пластиковая труба или специальный шланг. На выходе устанавливают шланг с душевой насадкой. Если водогрейкой хотят пользоваться постоянно, то такой тройник с вентилем врезают на выходе в трубу для горячей воды.

Проточные водонагреватели накопительного типа врезаются в водопроводные трубы фитингами. Соединения следует уплотнить с помощью пакли или фумленты.

Знаете ли вы? В древнеримских термах существовала централизованная система нагревания при помощи печи, воды и воздуха, которые потом циркулировали в пустотах стен и пола. Эта система пришла к римлянам от эллинов, но была усовершенствована римскими инженерами.

Подключение нагревателя к водопроводной сети

Бак нагревателя крепится на стене при помощи двух стальных крюков. Они не идут в комплекте бойлера, поэтому приобретаются отдельно. После фиксации бойлера, его можно подключать к водопроводу.

Вода у нас обычно жесткая, поэтому на входе в нагреватель нужно поставить фильтр. Он увеличит срок службы устройства.

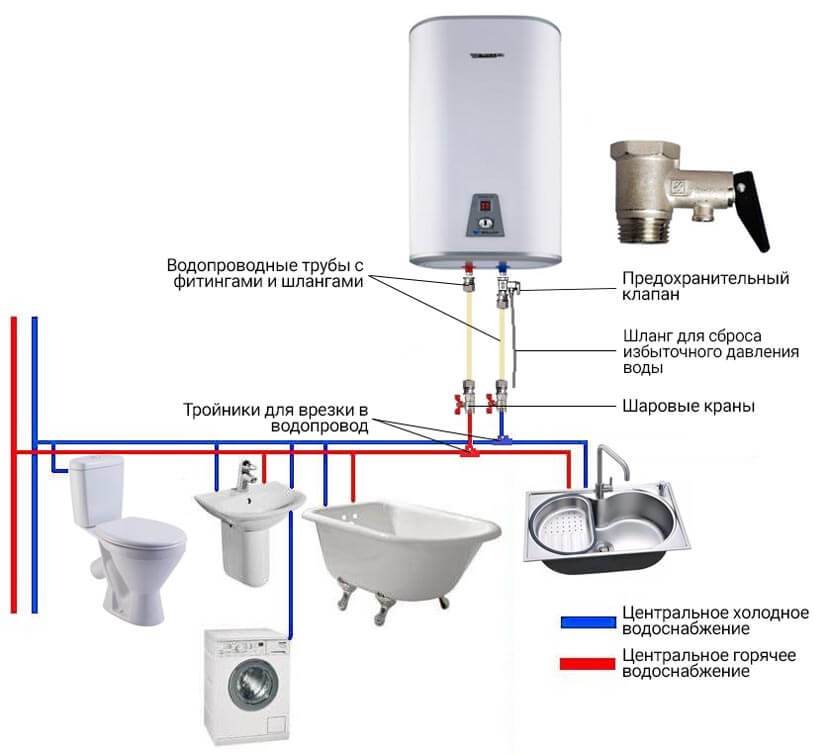

Проще всего подключиться к трубопроводу, когда были заранее смонтирован отвод от него к нагревателю. В этом случае останется лишь прикрутить к нему шланг, соединенный с бойлером. Герметичность сопряжения обеспечивается уплотнителем в виде прокладки из резины.

Входной патрубок на бойлере маркируется синим цветом. На него нужно смонтировать предохранительный клапан, он дает возможность сбрасывать излишнее давление. Для удобства техобслуживания желательно на отвод нагревателя поставить тройник, а к нему прикрутить отсекающий вентиль. Он даст возможность по мере необходимости сливать воду из емкости.

Как установить газовый водонагреватель

Бойлер, который работает от газа, отличается большей экономичностью, чем электрические приборы. Но недостаток его в сложном подключении и необходимости получения разрешения.

Газовый водонагреватель — устройство для нагрева воды за счёт энергии сгорания газа.

Согласование и соблюдение норм

Для установки дома газовой колонки нужно составить проект и получить на него одобрение.

Главные правила проводки газа:

• высота потолков — не ниже 2 м;
• объем помещения — не менее 7,5 м³;
• диаметр дымохода — 110-130 мм.

Монтаж должен производиться специалистами, иначе устройство снимается с обслуживания и гарантии.

Правила демонтажа старой газовой колонки

Заменить прибор на новый гораздо проще, потому что не нужно подключать его к системе.

Этапы:

1. Перекрыть газ.
2. Снять гибкий шланг, а если подключение устаревшее, через металлическую трубу, то ее нужно отпилить.
3. Перекрыть воду.
4. Вытащить трубу из дымохода.
5. Снять прибор со стены.

Газовый водонагреватель, стал незаменимым в помещениях, где нет горячего водоснабжения

Важно не повредить трубы, иначе их придется менять

Инструкция по установке новой газовой модели

Перед началом монтажа нужно проверить дымоход и герметичность всех трубок. Если они изношены, лучше купить новые, так как это грозит утечкой газа. Отверстие дымохода должно находиться на самой высокой точке крыши и должно быть закрыто козырьком.

После подготовительных работ нужно снять переднюю панель на нагревателе. Для этого вытащить регулятор мощности и открутить крепеж. Корпус повесить на дюбель-гвозди. Он должен крепко держаться на своих кронштейнах, а не опираться на водяные и газовые трубы.

Гибкий шланг подсоединить к холодной воде на входе. На выходе соединить шланг с горячим смесителем.

Последний этап — установка гофры дымохода. Один конец подсоединяют к прибору, а другой вставляют в вентиляцию. После этого можно собирать лицевую панель нагревателя.

Схема подключения

Технология подключения проточного водонагревателя состоит из нескольких этапов, представленных схематично на рисунке ниже.

Далее разберем все этапы самостоятельного подключения более подробно.

1 Этап: проверка электрической сети

Мощность большинства приборов нагрева воды находится в довольно широком диапазоне: 3 кВт – 27 кВт. Совершенно ясно, что если Вы намерены подключить небольшой прибор на кухне для мытья посуды, то можно обойтись маломощным прибором, работу которого выдержит проводка. Если необходимо поставить проточный водонагреватель мощностью более 15 кВт, то необходимо убедиться, что электросеть выдержит работу такого прибора.

Не всегда можно провести подключение при существующей проводке, все зависит от мощности подключаемого устройства. В основном водонагреватели проточного типа выпускаются мощностью от 3кВт до 27 кВт. Если устанавливать маломощный нагреватель, например, для мытья посуды в кухне, то можно его подключить к имеющейся электросети. Если же подключить нужно достаточно мощный прибор, то необходимо проконсультироваться со специалистами, выдержит ли проводка повышение напряжения. Для подключения мощных нагревательных устройств нужно устройство защитного отключения (УЗО), которое может быть установлено в распределительном щите отдельной комнаты в отдельно стоящем, или в распределительном щите многоквартирного дома, который, как правило, находится  на лестничной площадке.

Для подключения прибора проточного типа необходима электрическая сеть переменного тока с напряжением 220 В, кабель (трехжильный, медный сечение — 3×2,5 мм), автомат 30А.

2 этап: выбор места установки и крепление на стену

Проточные водонагреватели можно устанавливать снизу, под раковиной (нижнее подключение), или же над ней (верхнее подключение). Главное, установить прибор так, что бы на прибор не попадала вода. Устанавливать необходимо обязательно без наклона, строго перпендикулярно полу, потому что нагревательный элемент должен быть полностью закрыт водой, в противном случае он может перегреться и перегореть. Для установки подходят стены из бетона или кирпича. Нагревающие воду приборы можно устанавливать и на гипсокартонные стены, но такая установка, от части, противоречит правилам пожарной безопасности.

Схема крепления к стене представлена на рисунке:

3 этап: подключение к электрической цепи

Для подключения проточного водонагревателя к электросети в первую очередь нужно отключить ее от напряжения, работы выполнять нужно только в изолирующих перчатках. Желательно, что бы под ногами был резиновый изолирующий коврик.

В задней поверхности корпуса есть 3 отверстия, в которые нужно протянуть 3 отмеченных разными цветами провода с зачищенными концами, провода вставляются в клеммную коробку. Далее провода необходимо затянуть крепежными винтами. Благодаря цветным отметкам, которые присутствуют на проводах и в клеммной коробке, ошибок в месте присоединения проводов практически исключены:

• синим цветом промаркирован нуль (N);
• красным цветом обозначена фаза L;
• зеленым цветом отмечено заземление.

Очень важно: если мощность не более 3 кВт, можно обойтись розеткой, но если устанавливается мощный нагреватель, нужно проложить отдельную линию.  Схема подключения к электричеству представлена на рисунке

Некоторые «умельцы» не видят необходимости прокладывания отдельной линии для подключения к сети, что в корне не правильно: может произойти перегрузка и перегореть проводка, есть опасность возгорания и возникновения пожара.

Если выбрано водонагревательное устройство меньшей мощности, чем нужно, из крана будет течь холодная вода, если  чересчур мощное – это приведет к перерасходу электроэнергии.

Как и всем электроприборам, в данном случае необходимо заземление.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически

Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью. Именно поэтому их можно устанавливать в любом помещении

Именно поэтому их можно устанавливать в любом помещении.

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально

Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Установка проточного водонагревателя

Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.

Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.

Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.

Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.

Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.

ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду

Watch this video on YouTube

Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.

Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.

Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.

Проточный водонагреватель: подключение и использование

Watch this video on YouTube

Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.

Watch this video on YouTube

Подключение проточного водонагревателя к электросети

Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.

Имеют место несколько обстоятельств, на которые следует обращать внимание:

• выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
• подбор автоматического выключателя для сети питания водонагревателя;
• подбор розетки, если она используется.
• заземление.

При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.

Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.

Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:

• для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
• для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
• для более мощных агрегатов следует использовать прибор до 25 А.

Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.

Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.

Watch this video on YouTube

Предостережение

Делая водонагреватель проточный своими руками, вы должны четко осознавать, что только на вас лежит ответственность за диагностику и проверку прибора на предмет неисправности. При сборке агрегата следует быть предельно аккуратным. Неправильная сборка может привести к непредсказуемым последствиям.

Перед первым пуском и раз в три месяца советуем проверять состояние проводов, контактов и сварочных швов.

Прежде чем включать ТЭН, не забудьте осуществить подачу воды. В противном случае жидкость в приборе начнет кипеть, а электрический нагреватель на основе трубок выйдет из строя.
