Установка поддона душевой кабины: монтажные инструкции

Способы организации слива в душевой кабинке

Несмотря на внешне почти одинаковый внешний вид — стены и пол в плитке, какие-то дверки, самодельные душевые кабинки имеют много вариантов внутреннего устройства. Выбрать действительно есть из чего.

Виды поддонов

Самый простой и надежный вариант сделать в душевой кабине непромокаемый пол — поставить готовый поддон. Его можно установить на кирпичи или сделать основание из пеноблоков. Под «готовым поддоном» подразумеваются два типа: акриловый и эмалированный. Акриловый легкий и нескользкий, но со временем желтеет. Эмалированный — неплох в эксплуатации, но в мокром состоянии скользкий: приходится класть резиновый коврик. Плюс акрилового еще в том, что он не такой холодный — по ощущениям.

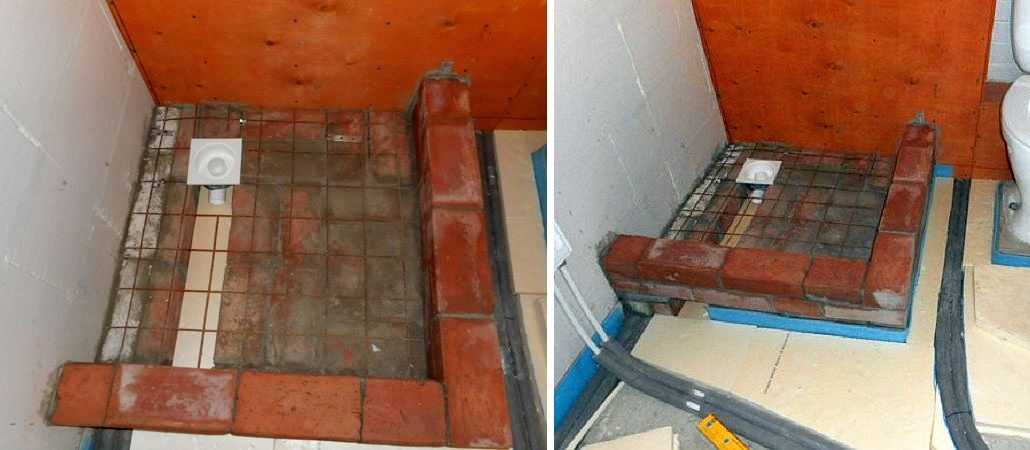

Если оба варианта не походят, делают поддон из кирпича или монолитного бетона, который затем облицовывают плиткой — обычной, для пола, или мозаикой. Это капитальное решение, но сложное в реализации. Если решили делать поддон в душевой из плитки, а живете в многоквартирном доме, вам необходима будет очень хорошая многослойная гидроизоляция: чтобы не было проблем с соседями снизу и сбоку. Это не значит, что в частном доме душевая кабина своими руками делается без гидроизоляции. Просто если «накосячите» страдать будете сами.

Есть еще одни вариант — промежуточный. Варят из металла «корыто» подходящих размеров, хорошо его обрабатывают антикоррозионными материалами. Устанавливают на подиум из кирпича или пеноблоков (слив тоже нужен), если необходимо, обкладывают кирпичом снаружи, формируя бортик или ступеньку. Изнутри наклеивают мозаику.

Из этих вариантов обычно и выбирают. Есть еще устройство совсем без видимого поддона, да и слив можно сделать в стену, но тогда во всей ванной необходимо поднимать уровень пола и формовать наклон в сторону стока.

Размеры и форма: выбираем

Теперь о размерах душевых кабин и поддонов в частности:

• 70*70 см — это очень мало, нагнуться сложно даже стройному человеку, постоянно задеваешь стенки;
• 80*80 см — несколько лучше, но еще тесно;
• 90*90 см — можно считать оптимальным для человека средних размеров;
• 100 см и больше — это уже нормально себя чувствуешь, без особых проблем можно присесть.

Если хотите комфорта — делайте как минимум, метровый зазор от стенки до стенки, если же размеры сильно ограничены, старайтесь все-таки оставить хоть 90 см. Одно замечание: квадрат — не самая лучшая форма для душа. Прямоугольник в этом плане более практичен. При «глубине» кабинки 80 см и ширине 100 см уже чувствуешь себя свободно. А если ширина 110-120 см — это уже полная свобода.

Организация слива

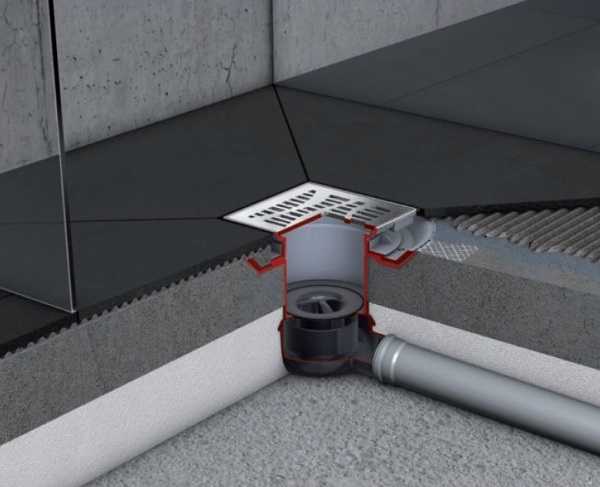

Далее необходимо выбрать как будет устроен слив. Устройств два: сифон и трап. Трап дороже, но он обычно меньше по высоте и более надежен. Его запаса прочности хватит на приличный срок и его можно залить в бетон, что обычно и делают.

Сифон дешевле, но при устройстве поддона, вам придется предусмотреть возможность его замены. Просто замонолитить его — не самая хорошая идея, так как если возникнет вопрос с ремонтом, чтобы добраться до него вам придется работать перфоратором. Результаты вы представляете. Потому при использовании сифона, оставляйте ревизионный проход, который закрывается лючком или небольшой дверкой.

В любом случае слив должен быть обслуживаемым. Это значит, что верхнюю часть — сетку можно будет снять и прочистить трубу тросиком. А чтобы это было возможно, сливную трубу прокладывайте так, чтобы максимальный угол поворота к канализации был 45°, но лучше больше 30° не делать.

Теперь об уклонах. Чтобы вода в трубах не застаивалась, трубу от трапа к канализационному отводу укладывают с уклоном не менее 4-5%. Это значит, что на один метр длины перепад высот составляет 4-5 см. Примерно такой же скос должен иметь и пол: вода должна стекать к месту слива.

Этап шестой

Сборка передней рамы

1. Соедините поперечные (дугообразные) и продольные (прямые) алюминиевые профили с помощью саморезов
2. Установите передние боковые неподвижные стекла в паз продольного профиля, предварительно надев на стекло силиконовый П-образный резиновый уплотнитель.

Если стекло с трудом вставляется, не пытайтесь по нему стучать, не надо забивать его. Попробуйте намазать немного силиконового герметика на П-образный уплотнитель и аккуратно с нажимом, не изгибая и не деформируя стекла, пробуйте вставить его в паз.

3.Прижмите свободный край стекла уголками крепления передних стенок, используя саморезы.

Душевой поддон без барьера

Если монтаж поддона своими руками производится во время капремонта санузла, можно построить душевой поддон, не огораживая его бортом, вровень с полом в санузле. Для этого требуется подъем уровня пола на всей площади санузла в среднем на 15 см от первоначального, учитывая необходимый уклон трубы от сливного трапа к канализации и уклон чаши поддона к отверстию трапа. Кроме материалов, указанных для устройства поддона с бортами, потребуются:

• гидравлический уровень для отбивки горизонтали;
• строительный уровень для установки маяков.

Основные шаги по подготовке поверхности сходны с указанными выше. После нанесения слоя гидроизоляции по всей площади пола санузла и монтажа первичной стяжки пола с надо дать бетону время для схватывания в течение нескольких дней. Затем выполнить следующие шаги.

1. Для отбивки горизонтали своими руками нанести метку на стену и приложить к ней один сосуд гидравлического уровня. Второй сосуд разместить у другой стены и, добившись совпадения меток на шкалах сосудов, нанести метку на стену. Таким же образом нанести несколько меток по периметру помещения. Метки соединить при помощи длинной линейки, отмечая горизонталь.
2. Уровень чистого пола определить с учетом того, что пол в чаше поддона будет иметь уклон в сторону горловины сливного трапа. Для этого от уровня залитой стяжки отложить вверх расстояние, которое будет нужно для устройства уклона. Метка на стене будет обозначать уровень чистого пола санузла без учета финишного покрытия — нулевой уровень. Замерить расстояние от метки до линии горизонтали.
3. Отложить от горизонтали вниз это расстояние по периметру помещения несколько раз. Метки соединить, обозначая нулевой уровень пола.
4. Установить первый маяк так, чтобы его верхняя часть точно совпадала с линией нулевого уровня. Укрепить маяк можно при помощи густого раствора или гипсовой смеси. Остальные маяки устанавливать, выравнивая их по строительному уровню между собой.
5. Установить маяки в чаше поддона с уклоном в сторону слива.
6. Нанести раствор по маякам сначала в чаше поддона, затем по всей площади пола, стягивая его по направлению от дальнего угла к выходу. После схватывания раствора, через сутки, удалить маяки и выровнять поверхности. Оставить пол для просыхания стяжки на несколько дней.

Затем вся поверхность пола обрабатывается гидроизоляционными составами и бетоноконтактом. Далее производится укладка напольного покрытия, как указано выше.

Такой вариант оформления душевого поддона своими руками применяется в странах Скандинавии и удобен тем, что даже борта поддона не мешают при перемещении по санузлу.

При устройстве любого варианта поддона можно дополнить его стенками из ударопрочного стекла или пластика, создавая душевую кабинку, или ограничиться занавесью из пленки.

Центральная консоль: три стильные детали душевой кабины

На ней установлены главные «органы» управления душевой кабиной. Рассмотрим каждый из них более подробно.

1.Смеситель душевой кабины с переключателем режимов

Смеситель для душевой кабины представляет собой сборную конструкцию, соединённую трубкой из латуни. Это устройство смешивает холодную и горячую воду, подключённую к нему, и направляет её на определённый режим.

Смеситель на 3 режима(функции)

Части смесителя:

• гнездо смешивания с картриджем;
• гнездо переключения режимов (дивертор);
• ручка подачи воды;
• ручка переключения режимов (маховик);
• декоративные накладки (хромированные отражатели);
• крепление к центральной консоли.

Расстояние между двумя ручками смесителя называется межосевым. Этот параметр учитывается при замене смесителя. Количество отводов (режимов переключения) для воды, выходящих из гнезда дивертора, у разных смесителей может варьироваться от одного до пяти. Прибор на пять положений выполняет переключение на следующие режимы:

• верхний душ;
• ручная лейка;
• боковые форсунки;
• массаж ног;
• комбинированный.

Шланги к смесителю могут подключаться с помощью резьбовых соединений и хомутом (шланг одевается на штуцер и затягивается хомутом). Дизайн смесителя зависит от внешних ручек прибора и декоративных накладок, установленных с лицевой стороны центральной панели. Место крепления оснований ручек к корпусу смесителя бывает двух типов: под шлиц или квадратное.

Дорогие модели душевых кабин оборудованы термостатным смесителем, который поддерживает температуру воды по заданным параметрам.

2.Панель управления

С помощью данного элемента происходит управление всей электроникой душевой кабины. Панель подключается через блок питания на 220V.

Панель душевой Erlit ER 4510 ТP-С3

Виды панели управления:

Способ управления	— кнопочный — сенсорный
Форма	— овальная— круглая— прямоугольная— квадратная
Наличие экрана	— без дисплея— с дисплеем
Комплектация	— дополнительный пульт управления— светодиодные индикаторы кнопок

3.Система гидромассажа

Форсунки для гидромассажа врезаются по всему периметру консоли на разной высоте. Самые верхние форсунки отвечают за массаж головы и плеч. Центральные форсунки воздействуют на спину, форсунки в нижней части панели встраиваются в полиуретановый подспинник и массажируют поясницу. Оптимальным вариантом размещения форсунок считается их расположение в два ряда по 3-4 штуки.

Форсунка для гидромассажа

Таблица возможных вариантов форсунок:

Форма	— круглые— прямоугольные— квадратные
Размер	— мелкие (массаж ног и стоп)— средние (массаж спины, области бёдер)— крупные (устанавливаются в гидромассажную ванну)
Вид струи	— обычная— массажная
Вид	— стационарные— поворотные

Душевые боксы с ванной комплектуются системой гидромассажа с большими роторными форсунками, смесителем с изливом и душевой лейкой, встроенными в бортик ванны. В этих моделях душевых можно встретить также ванны с аэромассажем, подсветкой и функцией хромотерапии.

Бюджетные модели кабин требуют самостоятельной установки комплектующих на центральную стенку кабины.

В некоторых моделях можно встретить точечную светодиодную подсветку, расположенную на центральной консоли.

Комплект парогенератора

В душевых боксах с функцией «турецкая баня» к задней стенке центральной панели в нижней её части монтируется парогенератор. Контроль над работой устройства (уровень пара, воды и температуры), а также изменение заложенных в прибор параметров (переключение температурных режимов) происходит с помощью панели управления.

Сравнительная таблица видов парогенераторов

Тип парогенератора	Тэновый	Электродный	Индукционный
Способ нагрева воды	встроенный нагревательный элемент – электрический тэн различной мощности	электрический ток, который поступает через электроды	высокочастотное излучение

Парогенератор оборудован сливным краном для удаления остатков жидкости, образующейся при нагреве воды во внутреннем баке.

Работы по установке ванн в городской квартире

Рассмотрим первые два варианта, так как их установка и монтаж практически одинаков. Разница заключается в способах монтажа (пластиковый поддон установить своими руками гораздо легче, чем металлический). По долговечности акрил также уступает металлу, но в отличии от него не ржавеет и значительно легче. Установка (монтаж) пластикового поддона для душа или его ремонт своими руками не представляет большой сложности. Для этого приобретаем в магазине стандартную сантехническую арматуру для ванн и поддонов:

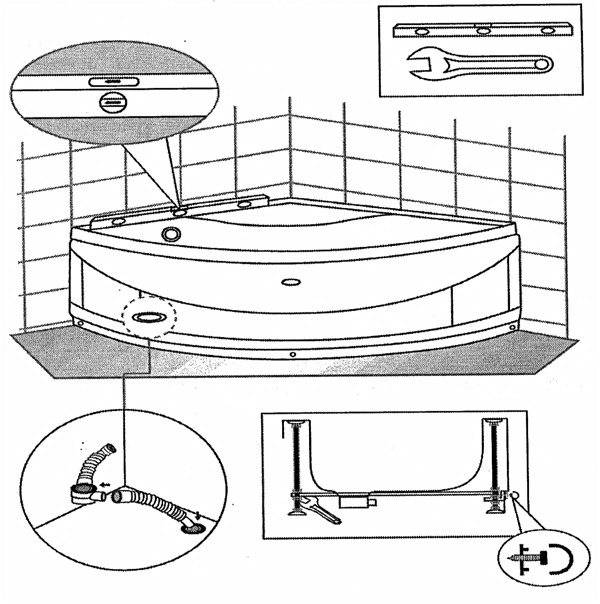

Схема опорной конструкции душевого поддона.

• пластмассовые или металлические трубы минимум 50 мм в диаметре для канализации, а если вам надо проводить воду, то понадобятся такие же с внутренним калибром 15 мм (полудюймовые) ;
• утюг для сварки пластмассы;
• тройники, угольники, муфты и переходники того же калибра;
• слив пластмассовый или металлический;
• сифон для установки душевого устройства;
• 50 мм тройник с отводом на 135 градусов;
• поддон или ванна.

Также вам понадобятся для ремонта следующие инструменты

• молоток и зубило (если надо снимать старые металлические трубы);
• плоскогубцы;
• разводной ключ.

Монтаж или ремонт начинают с установки труб, если вам нужна новая система. Водопроводную ее часть сваривают с помощью утюга, ставят в нужных местах переходники для присоединения смесителей или кранов. Затем собирают сточную часть системы (канализацию). Там, где планируется установить ванну или душевую кабину, устанавливают тройник со скосом. Предварительно на сам поддон устанавливают слив и с помощью гибкого сифона соединяют с откосом тройника. Если нужно, то проводят дополнительную гидроизоляцию с помощью тефлоновой ленты.

Обычно, если применяется пластик, эту операцию можно выполнить своими руками. При установке на металлические трубы, для их соединения с акриловой ванной, используют переходники (типа «американка»). Последовательность работы аналогична описанному выше. Такой монтаж или ремонт душевого поддона своими руками проводится в городских квартирах.

Предупреждение ошибок при монтаже

Современные боксы для душа без поддона отличаются от других моделей тем, что сток воды происходит прямо через трап, установленный на полу конструкции. Главная задача при монтаже душевой без поддона – правильно установить уклон пола и грамотно выполнить гидроизоляцию основания.

Если в процессе монтажа пола и душевого трапа будет нарушена технология, последствия могут быть серьезными. Есть вероятность затопления соседей, а если в санузле установлена система «теплый пол», возможно короткое замыкание.

Поэтому укладку пола и другие работы по установке кабины для душа без поддона надо выполнять с соблюдением технологий и правил монтажа.

При неправильно проведенным монтаже сифона возможно появление неприятного запаха, который обычно исходит из системы канализации. Поэтому рекомендуется подобрать качественный слив, изготовленный популярным производителем.

При сборке конструкции необходимо строго соблюдать прилагающуюся к изделию инструкцию.

Тонкости монтажа поддона

Цена душевой кабины зависит от ее укомплектованности дополнительными опциями, например, гидромассажем, радиоточкой, световым оформлением. Они же увеличивают и оплату работ мастеров при установке конструкции.

• Сэкономить можно на установке для душа поддона из акрила и стали. Позже вызывать уже мастеров для подключения гидромассажа.

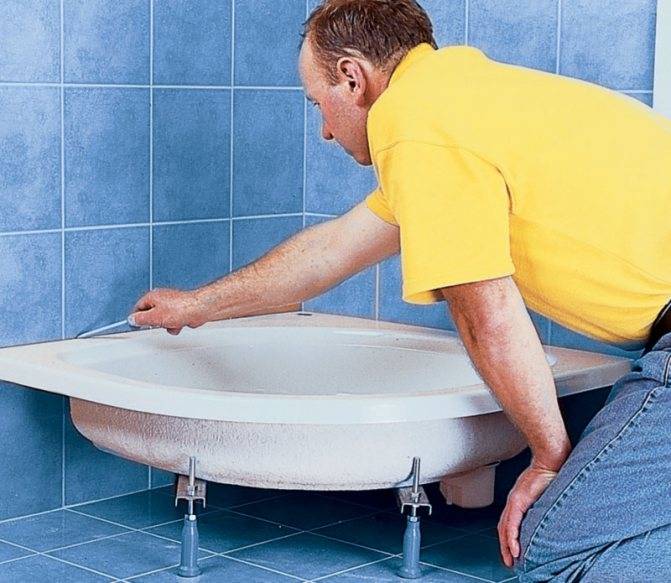

• Установка поддона для душевой кабины своими руками начинается с выравнивания поверхности пола, чтобы ножки конструкции не шатались.
• Сборка осуществляется строго по инструкции от производителя. Особенно это касается монтажа металлических и пластиковых моделей, где указываются особенности установки, советы подключения к канализации.
• Опоры могут быть пластиковыми. Или строиться пьедестал из кирпича.
• В качестве утеплителя используется монтажная пена. Ею же заполняются пустоты. При этом обеспечивается доступ к сливной системе на случай аварии.
• Если аккуратно встать внутрь чаши, то можно проверить ее на шаткость и прочность. Набрав полную чашу, проверяется герметичность подсоединения сливной системы.

Основные разновидности душевых кабин

Последовательность и технология сборки оборудования зависит от типа прибора. В зависимости от конструкционных особенностей кабинок различают два их основных типа:

• Закрытые приборы или гидробоксы. Представляют собой небольшие кабины с потолком и задней стенкой. Такая конструкция дает возможность размещать внутри оборудования множество дополнительных устройств, которые делают водные процедуры максимально комфортными.
• Открытые системы. У таких конструкций отсутствует потолок и задняя стенка. Устройства комплектуются поддоном, боковыми стенками и дверцами. Монтаж кабинок открытого типа выполняется с обязательным проведением работ по гидроизоляции. Их функционал намного меньше, чем у приборов закрытого типа.

Душевые кабинки – практичная альтернатива традиционной ванне, особенно если помещение санузла невелико

Кроме такой классификации все душевые кабинки можно разделить на угловые и прямые. Первые размещаются в углу помещения, поэтому обычно имеют компактные размеры.

Прямоугольные конструкции могут размещаться в любой части санузла, даже посередине. Их габариты обычно намного больше, поэтому такие приборы чаще приобретают для больших по площади ванных комнат.

Среди душевых кабин можно встретить как простые бюджетные модели, не отличающиеся сложностью конструкции, так и высокотехнологичные устройства, оборудованные гидромассажем или совмещенные с сауной.

Если обычную модель легко можно собрать самостоятельно, то для монтажа высокотехнологичной модели с множеством дополнительных функций придется обязательно приглашать высококвалифицированных специалистов.

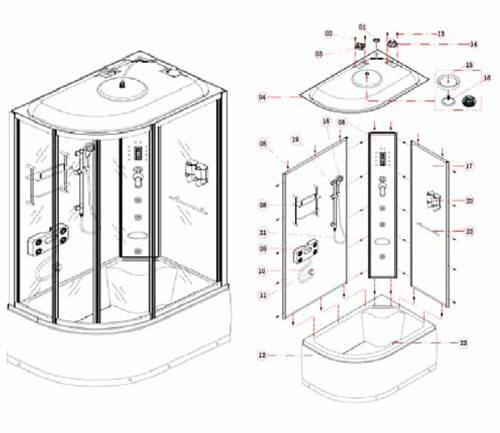

В любом случае, прежде чем начать сборку душевой кабины, необходимо определиться с основными элементами ее конструкции. К ним относятся:

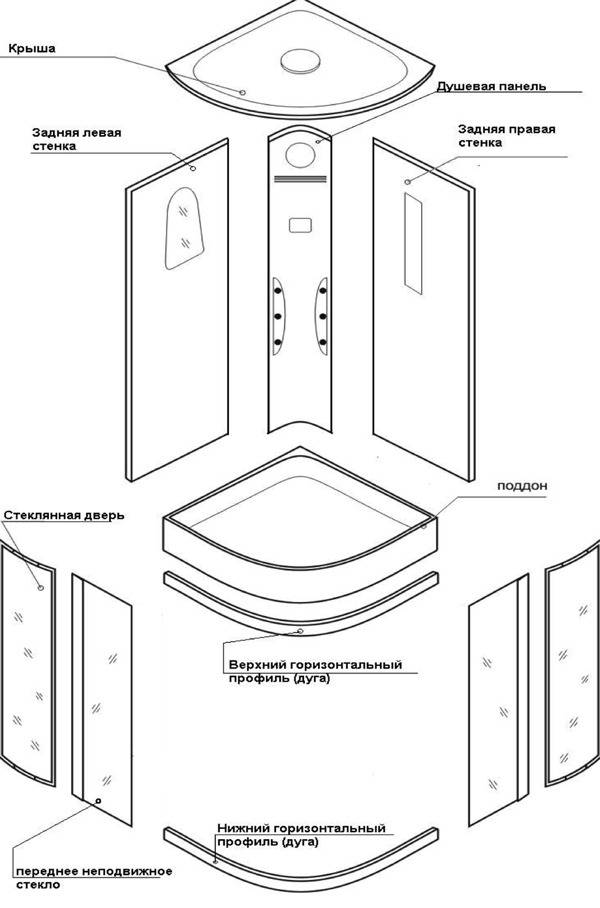

• Поддон, в который стекает вода. Деталь оснащается усиливающим металлическим каркасом. Конструкция обычно оборудуется ножками, регулируемыми по высоте.
• Крыша кабины или потолочная панель.
• Задняя стенка конструкции.
• Боковые панели.
• Дверцы различной конструкции. Могут быть распашными, но чаще всего приборы оборудуются раздвижными дверками с роликовым механизмом и креплениями.

В зависимости от комплектации кабинки в упаковке могут присутствовать прокладки, гибкая подводка, крепежи и тому подобные элементы. Если же какие-либо детали отсутствуют, необходимо докупить их перед началом монтажа.

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

1.  Задние стенки;
2. Стекла, двери и вертикальные профили;
3. Центральная панель;
4. Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

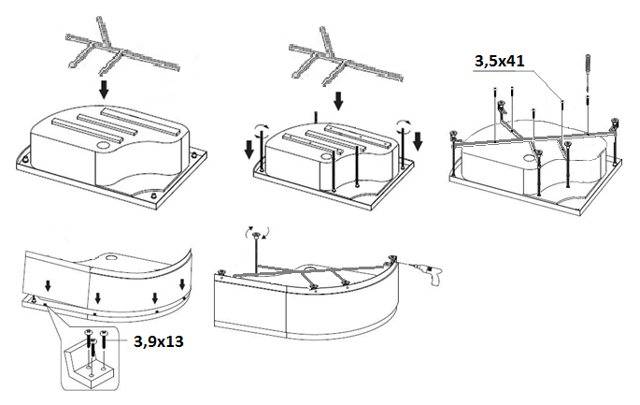

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Шторки

Шторки душевой кабины являются не менее значимой частью конструкции, чем поддон. Модель может иметь распашные или раздвигающиеся шторки.

В первом случае речь может идти об одностворчатых или двухстворчатых элементах. Для комфортного использования таких дверок нужно обеспечить больше свободного пространства, что является довольно значимым недостатком для небольших санузлов.

Раздвижной вариант шторок предполагает наличие от двух до шести створок. Их удержание обеспечивает резиновая магнитная лента. Внутри каркаса спрятаны специальные ролики, по которым движутся створки. Качественные изделия характеризуются бесшумным движением створок при открывании и закрывании шторок.

Основным материалом для изготовления шторок душевой кабинки является полистирол или высококачественное каленое стекло. Первый вариант более дешевый и легкий, однако, в процессе эксплуатации становится менее прозрачным. Кроме того, после мытья на шторках из полистирола остаются разводы.
