Установка накопительного водонагревателя своими руками

Особенности установки настенного водонагревателя

В первую очередь при монтаже настенного водонагревателя необходимо убедиться, что стена выдержит дополнительную нагрузку. Производители оборудования рекомендуют при расчётах брать четырёхкратный вес бойлера, наполненного водой. Но так как мало кто может правильно выполнить расчёт нагрузок строительных конструкций, следует руководствоваться следующими правилами:

  1. Несущая стена способна выдержать массу практически любого бытового водонагревателя.
  2. При монтаже бойлера на простенки, в особенности в «хрущёвках», или стены из пустотелого кирпича, баки небольшой ёмкости ещё можно навешивать просто на анкерные крепления. Более-менее вместительные накопители лучше устанавливать на стену, усиленную стойками или крепить на сквозные болты, зафиксированные для надёжности стяжкой.

Крепление накопительного бойлера к стене

Установка проточного водонагревателя

Малый вес и небольшие размеры этого типа нагревательного прибора увеличивают возможности по его монтажу. Например, довольно популярной является установка водонагревателя под раковиной в ванной или кухонной мойкой. Быстрый нагрев воды обеспечивается мощными ТЭНами, которыми оснащается этот тип устройства. Соответственно к квартирной проводке предъявляются повышенные требования относительно нагрузки.

Если электропровод в вашей квартире не рассчитан на использование сверхмощных приборов, таких как электроплиты, вам понадобится приобрести автомат 32-40 Ампер и электрокабель ПВС 3*6 или 3*8.

Как только вопросы подвода напряжения решены, можно начинать устанавливать прибор. Устройство этого типа нагрева воды может быть инсталлировано двумя способами: стационарным и временным.

Схема работы стационарного варианта заключается в следующем: подогретая вода поступает и спускается одновременно с централизованным водоснабжением. Чтобы установить проточный водонагреватель стационарно, необходимо в трубы с подачей холодной и горячей воды вмонтировать 2 тройника, а затем установить герметичные краны.

После чего холодный трубопровод нужно соединить с вводом в водонагреватель. Гибким шлангом потребуется соединить выход горячей воды с краном горячего трубопровода.

Откройте вентили на трубах и смесителе для проверки соединений на герметичность. Как только водонагреватель будет подключен к электропитанию, потечет нагретая вода.

Не забудьте перекрыть стояк с горячей водой, иначе нагретая вода стечет вниз по трубам к соседям.

Схема временного подключения предусматривает применение душевого шланга, который можно просто перекрыть, когда возобновится централизованная подача горячей воды. Для временного типа необходим поток холодной воды. Поэтому в холодный трубопровод требуется врезать тройник и установить запорный кран.

Гибким шлангом соединяем трубу с вводом и водонагреватель. Подключаем аппарат к сети, открываем оба крана и уже через 30 секунд получаем нагретую воду.

За и против установки накопительного и проточного водонагревателей

2 Изучаем общие рекомендации по монтажу – 3 пункта для анализа

Самостоятельная установка описываемых агрегатов позволяет сэкономить деньги на вызове специалиста (его услуги стоят недешево), а также дает возможность домашнему мастеру получить незаменимые навыки по обслуживанию такого оборудования. Но скажем сразу – если вы не имеете ни малейшего опыта проведения сантехработ, лучше отказаться от попытки монтажа нагревателя своими руками. Последствия могут быть плачевными, вплоть до затопления соседей снизу и выхода из строя электрической проводки и сети в вашей квартире.

Схема подключения

Если вы уверены, что сможете установить водонагреватель сами, обязательно обратите внимание на следующие моменты:

  1. 1. Оцените состояние проводки в жилище. Старые кабели, которые эксплуатируются не один десяток лет, желательно заменить на более современные. Даже самый скромный по мощности электрический проточный нагреватель потребляет 2–2,5 кВт. Советская проводка подобной нагрузки может и не выдержать.
  2. 2. Выберите место для установки прибора. Накопительный водонагреватель, как мы уже говорили, представляет собой достаточно массивный агрегат. Если планируется его монтаж на стену, нужно заранее убедиться, что она выдержит вес устройства большого объема. К тому же, в течение всего срока эксплуатации водонагревателя к нему должен быть обеспечен свободный проход.
  3. 3. Проанализируйте состояние водопроводных стояков и труб. При их плачевном состоянии желательно произвести замену магистралей. И только после этого приступать к установке нагревателя.

Также требуется заранее подготовить инструменты и спецматериалы. Нам понадобятся: металлопластиковые трубы, фитинги, плоскогубцы, болгарка, отвертки, перфоратор, кусачки, ключи (гаечный и разводной), фторопластовая лента либо нитки (льняные), соединительные шланги. Для монтажа накопительного устройства приобретаем три сантехнических тройника и три запорных крана, для проточного – по две единицы указанных приспособлений.

При необходимости выполнения замены электропроводки придется докупить автоматический предохранитель, нужное количество трехжильного кабеля и розетку для подключения водонагревателя. Провода берите сечением 4–6 кв. мм., автомат – на 32–40 А. Рекомендуемые типы кабеля для подключения агрегата – 3Х8 и 3Х6.

Общие правила установки

Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.

  1. Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
  2. Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые, рекомендуется их заменить полностью или хотя бы участок врезки.
  3. В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
  4. В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
  5. Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.

Водонагреватель на укрепленной стене дачного дома

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Таблица 1

Мощность бойлера, кВт1,02,02,53,03,54,04,55,06,08,09,0
Минимальное сечение жилы, мм211,52,52,52,54444610

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IPIPx0IPx1IPx2IPx3IPx4IPx5IPx6IPx7IPx8
Нет защитыПадение вертикальных капельПадение вертикальных капель под углом 15° от вертикалиБрызги под углом 60° от вертикалиБрызги со всех сторонСтруи со всех сторон под небольшим давлениемСильные потокиВременное погружение (до 1 м)Полное погружение
IP 0xНет защитыIP 00
IP 1xЧастицы > 50 ммIP 10IP 11IP 12
IP 2xЧастицы > 12,5 ммIP 20IP 21IP 22IP 23
IP 3xЧастицы > 2,5 ммIP 30IP 31IP 32IP 33IP 34
IP 4xЧастицы > 1 ммIP 40IP 41IP 42IP 43IP 44
IP 5xПыль частичноIP 50   IP 54IP 65
IP 6xПыль полностьюIP 60    IP 65IP 66IP 67IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВтТип УЗО
до 2,2УЗО 10А
до 3,5УЗО 16А
до 5,5УЗО 25А
до 7,0УЗО 32А
до 8,8УЗО 40А
до 13,8УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешний вид УЗО

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВтТип автомата
0,7
1,3
2,210А
3,516А
4,420А
5,525А
7,032А
8,840А
11,050А
13,963А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

Нормы и правила установки бойлера в квартире

После того как собственник принял решение и приобрел электрический водонагреватель, он должен его установить. Перед тем как установить бойлер в квартире нужно определиться, кто будет выполнять монтажные работы.

Многие владельцы для этого приглашают специалистов, которые имеют необходимый инструмент и опыт, и готовы за пару часов качественно и надежно установить водонагревающего устройства. Стоимость установки бойлера будет зависеть от мощности и места размещения.

Домашние мастера вполне могут с этим справиться самостоятельно. Перед тем как подключить бойлер, чтобы установленное оборудование прослужило долго и не стало источником возникновения опасных ситуаций, потребуется выполнять ряд правил:

  1. Стена для размещения аппарата, должна быть капитальной, запрещена установка водонагревателя на перегородки из гипсокартона или дерева.
  2. Зону расположения максимально приближают к внутридомовой разводке инженерных коммуникаций: вода, канализация и электроэнергия.
  3. Электрическая розетка для включения бойлера должна быть расположена рядом с устройством и использоваться только для него, с прямым подключением без удлинителя.
  4. Перед водонагревателем оставляют свободное пространство для техобслуживания и ремонта, кроме того его размещают, как можно выше, чтобы он не препятствовал проходу людей.
  5. Для аварийного слива воды устройство должно иметь доступ к канализации.
  6. Также потребуется предварительно заземлить бойлер и установить защиту УЗО на электролинии.
  7. Схема установки бойлера должна выполняться согласно рекомендациям завода-изготовителя. Для отключения водонагревателя для ремонта или обслуживания устанавливают запорную арматуру и предохранительно-сбросной клапан, согласно типоразмерам, обозначенные в документации на нагреватель.
  8. В том случае если в конструкции бойлера не предусмотрена дренажная линия с вентилем, ее устанавливают на трубах холодного водоснабжения в нижней точке перед накопительной ёмкостью.

Как подключить проточный водонагреватель в квартире и на даче

Прежде чем начать установку водонагревателя проточного типа, убедитесь, что ваш счетчик и проводка «потянут» водонагреватель. Если у счетчика показатель силы тока менее 40А, он потребует замены.

Заменить счетчик несложно. Выбирайте самые мощные модели. Установкой занимаются службы энергонадзора.

То же касается и проводки. Старая алюминиевая проводка не выдержит больших нагрузок, что может привести к пожару. Лучше ее заменить новой медной с большим сечением

Обратите внимание и на мощность модели нагревателя. Не следует выбирать модели, которые неспособны держать температуру воды в 40 градусов при скорости потока 5 литров за минуту

Расчет сечения проводов

Таблица зависимости сечения медного кабеля от силы тока. Вы можете выбрать подходящее значение сечения провода из таблицы, зная мощность или ток водонагревателя..

Вспоминаем школьный курс физики и формулу мощности:

P = I * U;

где Р – мощность (Вт), I – сила тока (А), U – напряжение (В).

Получается, если мощность устройства составляет, к примеру, 7кВт, то по формуле легко высчитать необходимое значение силы тока.

I = P / U = 7000 / 220 ≈ 32 (А).

Далее считаем, с каким сечением должен быть медный кабель, чтобы выдержал такую силу тока.

На каждый квадратный миллиметр сечения медного провода приходиться 10 А тока.

Получается, что нам понадобится (берем с запасом), кабель с сечением 4 мм.

Максимальное значение мощности проточного водонагревателя – 8 кВт для квартиры. Для большего ее значения придется непременно менять счетчик. Не забывайте, что от счетчика питаются все электроприборы, а не только устройство для нагрева воды.

Дополнительная защита

Не забывайте о том, что любой нагревательный прибор, а особенно водонагревательный – это источник повышенной опасности. Не поленитесь и, меняя проводку, поставьте отдельный автомат на устройство. Этим вы защитите остальные приборы, проводку и счетчик от короткого замыкания, а дом от пожара.

Установка накопительного водонагревателя

Выбор места

Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.

Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.

Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.

Монтаж настенных креплений

Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.

Установка накопительного водонагревателя начинается с монтажа настенных креплений

Подключение к водопроводу

Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.

Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети

Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.

Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.

Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой

Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.

Подключение к электросети

Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.

Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.

Водонагреватель обязательно необходимо заземлить

И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

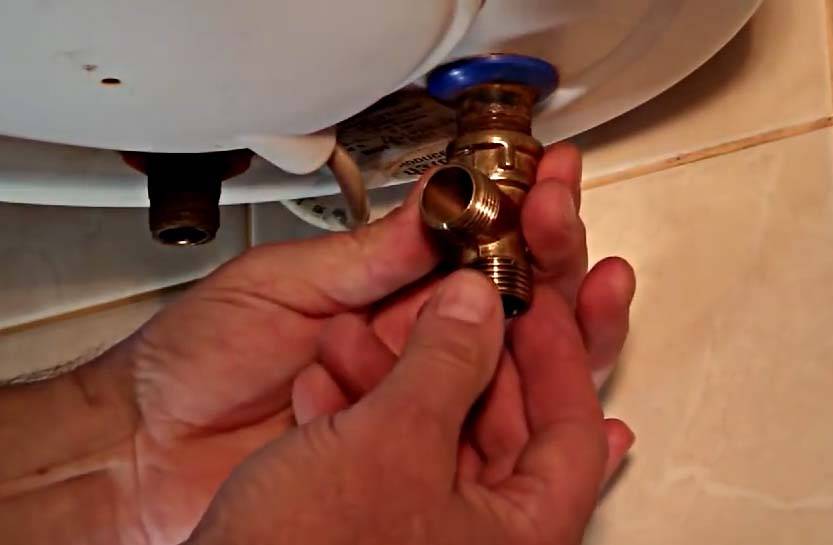

Установите латунный тройник.

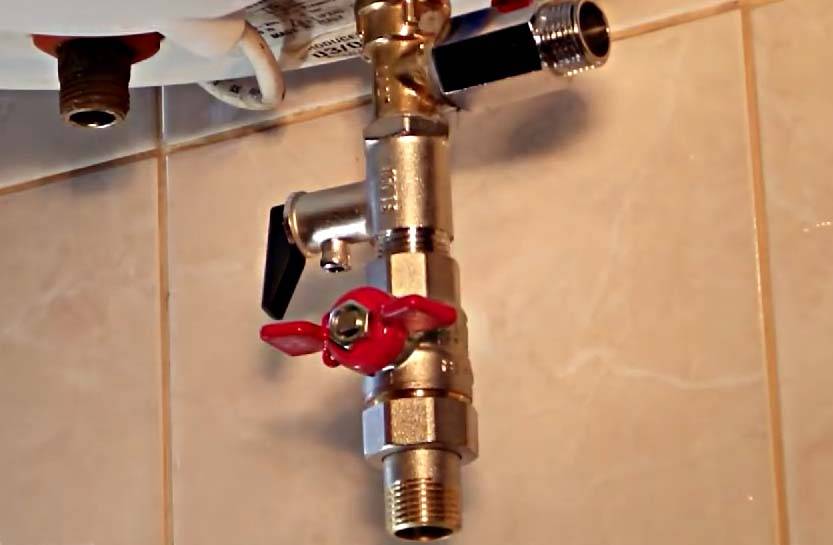

На боковую резьбу тройника установите шаровой краник.

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

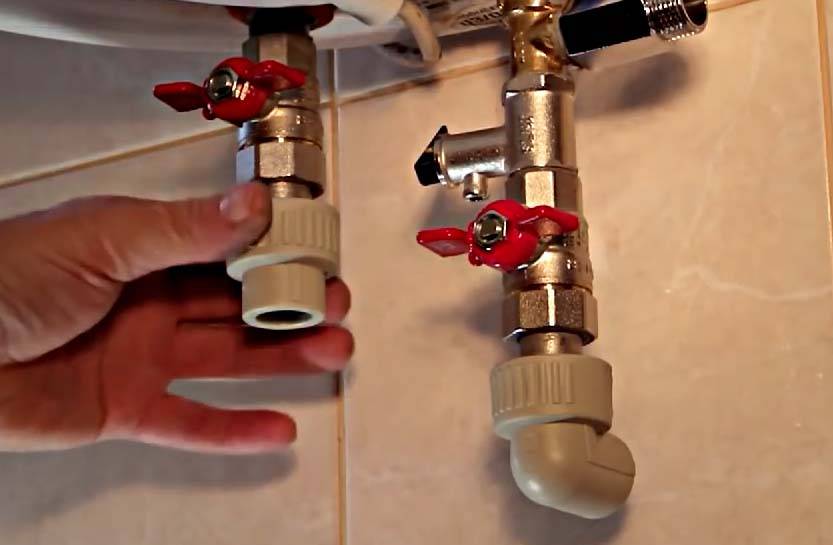

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Первое включение

Перед первым включением электрического водонагревателя наполняют емкостью водой. Для этой цели открывают входные и выходные вентили бойлера.

Включают линию электропитание бойлера через розетку или автомат в домовом щитке. Проверяют функциональность автоматического выключателя. Для этого используется прибор — тестером. Запускают нагрев с помощью регулятора температуры, должна появиться цветовая индикация на панели устройства.

Фиксируют начальные показания температурного датчика, затем контролируют их каждые 15 минут. Рост температуры говорит о правильно выполненном монтаже. Ожидают, когда произойдет полный нагрев воды в баке, проверяют время нагрева и температуру, чтобы они соответствовали заявленным производителем значениям.

После достижения установленной температуры, проверяют, чтобы терморегулятор самостоятельно отключил нагрев. В процессе также контролируют работу предохранительного клапана.

Через него должны выходить излишки воды при термическом расширении, чтобы корпус не взорвался от излишнего давления.

Если все конструктивные элементы электрического водонагревателя во время первого пуска, работают с параметрами заявленными производителями в техническом паспорте, то бойлер можно оставлять в автоматическом режиме.

Подготовительные мероприятия

До того как приступать к работе, следует определить, насколько высока несущая способность стены, на которой планируется монтаж. Нужно выяснить, выдержит ли она вес – причем значительный – нагревателя. Если есть подозрения, что не выдержит, то можно сконструировать небольшую подставку для поддержки либо же установить дополнительные кронштейны для устройства.

Важная информация! Ввиду того, что скорость регулировки температуры в нашем случае особой роли не играет, бойлер можно устанавливать в любом удобном месте.

В остальном же процедура монтажа не представляет собой ничего сложного: сверлятся отверстия, забиваются дюбели, вешается бойлер. Но чтобы сделать все правильно, необходимо подготовить необходимое оборудование и расходные материалы. Ознакомимся с перечнем.

Монтажный уровень

Лента ФУМ

Разводной ключ

Полипропиленовые трубы

Плоскогубцы

Рулетка

Маркер

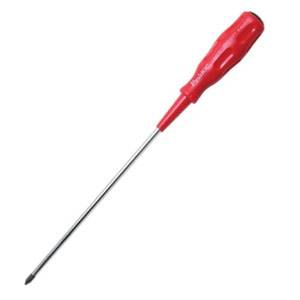

Крестовидная отвертка

Перфоратор

Теперь переходим непосредственно к установке. Как мы выяснили, бойлер будет подвешен на стене, причем в предельной близости к крану: дело в том, что при движении температура рабочей жидкости несколько снижается.

Важная информация! Высота установки зависит исключительно от того, насколько удобной будет эксплуатация. Пользователь должен задавать требуемые режимы без какого-либо труда.

Алгоритм действий при установке должен быть следующим.

Шаг первый. Определяемся с местом монтажа (это нужно сделать еще непосредственно после покупки устройства)

Важно, чтобы это место соответствовало ряду требований:

  • к водонагревателю должен быть беспрепятственный доступ на протяжении всего эксплуатационного срока;
  • проводка должна быть достаточно хорошей (ее нужно проверить), дабы выдерживать нагрузку;
  • стояки с трубопроводом также должны быть в отменном состоянии; нередко при монтаже бойлера людям приходится дополнительно выполнять замену труб, т. к. совершить «врезку» в старые системы попросту невозможно;
  • наконец, необходимо, чтобы стена, куда будет подвешен нагреватель, была способна выдерживать массу, вдвое большую веса прибора (если емкость последнего составляет, скажем, 65 литров, то нужно, чтобы стена выдерживала как минимум 130 килограммов).

Шаг второй. У всех без исключения накопительных бойлеров (а именно такие устанавливаются в большинстве случаев) наличествует достаточно мощный ТЭН, ведь жидкость, что очевидно, нужно нагревать быстро. По этой причине схема подключения водонагревателя подразумевает ряд своеобразных требований к прокладке проводов (их диаметр зависит от рекомендаций конкретного производителя, хотя в среднем это от 0,4 до 0,6 см).

Подключаем бойлер к водопроводу

Ранее мы рассказывали о подключении бойлера к водопроводу, в дополнение к этой статье советуем вам ознакомится с данной информацией

Кроме того, желательно выяснить возможности счетчика, предельную силу тока, с которой он сможет нормально функционировать (если данный показатель ниже сорока ампер, то такой учетный прибор нужно демонтировать и заменить на новый). Еще для установки нагревателя понадобится выключатель, рассчитанный на нужное кол-во ампер, и провод 3х6 или же 3х8.

Шаг третий. Настало время непосредственно установки. Вначале берем маркер и рисуем на стене линию, которая будет самой нижней точкой нашего водонагревателя. Далее отмеряем расстояние крепежной планки, находящейся в верхней части корпуса, от этой линии. После этого в обеих точках, отмеченных на стене, просверливаем отверстия.

Важная информация! На самой планке дыры отсутствуют, поскольку она будет цепляться на вмонтированные в поверхность анкеры крючкового типа.

Если стены из бетона, то «заряжаем» перфоратор сверлом, выполненным из победита, если же стена обычная, деревянная, то подойдет и обыкновенное сверло для дерева (диаметр его должен превышать аналогичный показатель дюбелей). Туда забиваем дюбели, если требуется, применяем молоток. В дюбели вкручиваем железные анкеры – своего рода крючки, с помощью которых и будет навешиваться водонагреватель. Закручиваем анкеры до упора (как правило, это около 10-12 сантиметров). Цепляем бойлер на анкеры посредством крепительной планки.

Клапан предохранительный для бойлера

Ранее мы рассказывали о том как правильно устанавливать предохранительный клапан для бойлера, схемы подключения и цены. В дополнение к этой статье советуем вам ознакомится с данной информацией

В принципе, на этом монтаж нагревателя заканчивается. Как видим, ничего сверхсложного в этом не было.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

  • трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
  • сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
  • кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
  • автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
  • необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

  • перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
  • ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
  • отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
  • мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

3 Монтируем накопительный нагреватель – теплая вода обеспечена

После того, как мы изучили основные правила установки бойлеров, можно браться за дело. Начнем с монтажа накопительного агрегата. Установка водонагревателя с баком начинается с определения места его крепления на стенке. Затем берем рулетку и замеряем дистанцию между отверстиями в анкерах бойлера. Переносим полученные измерения на стену. Высверливаем в ней в обозначенных местах перфоратором с соответствующей насадкой отверстия под крепежные детали. В качестве таковых будем использовать дюбели. В одних бойлерах предусмотрено четыре крепежных отверстия, в других – всего два. Количество используемых дюбелей должно быть таким же (4 или 2).

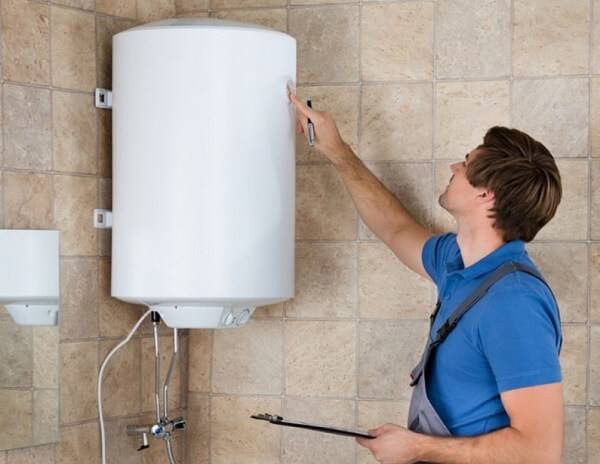

Водонагреватель готовый к использованию

Далее вставляем дюбели, аккуратно закручиваем (в некоторых случаях забиваем) крючки. Здесь может возникнуть небольшая проблема. Связана она с неточной разметкой. Нам обязательно нужно замерять высоту от верхней точки водонагревателя до отверстий и выдержать точно такую же (допускается незначительное отклонение) дистанцию между потолком и дюбелями. Если все сделано правильно, крючки закрутятся без проблем. В противном случае одеть их будет весьма проблематично.

После закрепления бойлера на стеновой поверхности приступаем к его подключению к системе водоснабжения. Хорошо, когда выводы для этого уже имеются. Но обычно их нет. Схема работ по обустройству выводов будет такой:

  1. 1. Отключаем подачу воды.
  2. 2. Обрезаем трубу болгаркой на том участке, где будем монтировать тройник.
  3. 3. Плашкой нарезаем резьбу (используем инструмент, сечение которого равно диаметру труб) и уплотняем ее фторопластовой лентой (ФУМ) либо льняной паклей.
  4. 4. Устанавливаем тройник, присоединяем к нему кран, герметизируем получившийся узел указанным выше способом.

К сделанным выводам подключаем выходы бойлера. Сделать это можно при помощи металлопластиковых труб либо гибких шлангов. В первом случае получающееся соединение необходимо загерметизировать ФУМ-лентой. При использовании гибких изделий дополнительного уплотнения узла производить не требуется.

Следующий шаг – монтаж особого клапана на ввод холодной воды на нагревателе. Этот элемент имеет огромное значение для нормальной эксплуатации бойлера. Клапан автоматически сбрасывает лишнее давление в системе, уберегая оборудование от выхода из строя. В комплекты недорогих водонагревателей такое приспособление может и не входить. Но это не означает, что его можно не устанавливать. Купите клапан отдельно и смонтируйте его, если хотите пользоваться бойлером без каких-либо проблем.

Также рекомендуется поставить дополнительный тройник перед запорным клапаном и подключить к нему еще один краник. В принципе, этот элемент можно и не устанавливать. Но тогда вам будет достаточно сложно спускать воду из бойлера при проведении регулярных работ по обслуживанию нагревательного оборудования. Лучше заранее облегчить себе жизнь, смонтировав за пару минут недорогой кран. Участки подключения дополнительных деталей тоже нуждаются в герметизации.

Далее соединяем выход бойлера с краном подачи горячей воды. Подключаем подачу воды на жилище. Открываем краны и ждем, когда пойдет горячая вода. Нюанс. Сначала из крана горячей воды будет идти воздух. Не беспокойтесь. Это нормальное явление. Затем осматриваем все имеющиеся соединения на предмет течи. Если все нормально, приступаем к подключению агрегата к электросети. Об этом далее.

Заключение

Перебои с подачей воды в городских квартирах случаются довольно часто. Особенно летом, когда проводятся плановые ремонтные работы сетей водопровода. Каждый человек решает эту проблему по-своему. Многие владельцы городских жилищ приобретают бойлеры, которые помогают обеспечить и в такие периоды возможность пользоваться горячей водой в достаточных количествах.

Приобрести водонагреватель в настоящий момент не представляет большой проблемы. Большое разнообразие моделей позволяет подобрать наиболее подходящий вариант. Чтобы не ошибиться с выбором, необходимо не спешить с покупкой этого прибора. Сначала следует ознакомиться с основными видами бойлеров и моделями, доступными в магазинах. Нелишним будет узнать о преимуществах этих устройств.

Однако только правильного выбора водонагревателя недостаточно. Чтобы это устройство работало длительное время и не доставляло проблем, обеспечивало безопасность для владельца при пользовании им, необходимо правильно выполнить его монтаж. Значение имеет не только грамотное подключение установки к водопроводу, но и создание для него правильной электрической схемы. Многие при установке водонагревателя прибегают к его подключению при помощи сетевого кабеля к розетке. Такой вариант удобен, но подходит не для всех бойлеров. Обычно его применяют для установок небольшой мощности.

Для приборов с большой величиной этого показателя необходимо проводить отдельный кабель от электрощитка, к которому и следует подключать устройство. Если пренебречь этой рекомендацией, то быстро возникает проблема не только в ремонте оборудования, но и в замене проводки в доме, которая просто не выдержит высокой нагрузки. Поэтому, если вы выполняете монтаж бойлера своими руками, следует сначала ознакомиться со всеми рекомендациями по монтажу от специалистов, а потом уже переходить непосредственно к монтажным работам. В этом случае ошибки будут исключены. Бойлер будет надежно работать, а вы сможете пользоваться всеми его функциями, получая горячую воду в достаточном количестве.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
