Турбодефлектор для вентиляции: принцип работы и сравнение видов ротационных дефлекторов

Этапы монтажа

1. Если вентканал располагается на расстоянии более 3 метров от конька: его отверстие должно находиться не ниже, чем условная линия, проходящая от горизонтальной линии конька вниз с уклоном в 10º.
2. Если вентканал располагается на расстоянии от 1.5 до 3 метров от конька: его отверстие может проходить на уровне конька.
3. Если вентканал располагается на расстоянии до 1.5 метра до конька: его отверстие должно как минимум на 50 см выводиться выше над уровнем конька.

Возможные неполадки и их решение

1. Ухудшение работы: замедление вращения, посторонний шум при вращении. Возможная причина — механическое повреждение (к примеру, если рядом с домом растет дерево — на дефлектор может упасть ветка, или пластины может погнуть сильный град). В этом случае нужно осмотреть турбодефлектор, по возможности — демонтировать и починить его.
2. Резкое падение или полное отсутствие тяги в воздуховоде в сильный мороз. Возможная причина — обмерзание. Это можно заметить только при осмотре (либо подняться на крышу, либо с земли — если дефлектор хорошо видно). Для решения проблемы придется либо дожидаться повышения температуры, либо подниматься наверх и очищать изделие от наледи.
3. Полная остановка вращения, замедление вращения. Возможная причина — заклинивает подшипники (если визуально не видно других повреждений). В этом случае турбину придется снимать, и смазывать либо заменять подшипники.

Чтобы предотвратить проблемы — достаточно 1 раз в год осматривать пластины и смазывать подшипники. Делать это лучше всего после зимы — поскольку сильные морозы являются наиболее «опасным» сезоном для таких изделий.

Для смазки подшипников подойдет литол. Чтобы обновить смазку, нужно:

1. Снять турбину.
2. С помощью съемника разжать стопорное кольцо.
3. Подшипники — смазать (либо заменить, по необходимости), и провести сборку и установку изделия на место.

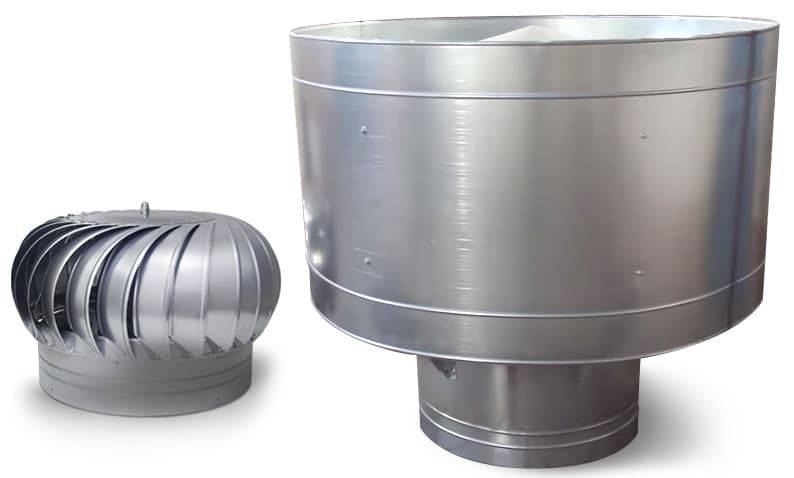

Что собой представляют турбодефлекторы и флюгеры

Конструкции можно смело объединить в одну группу, потому как они не только похожи друг на друга, но и имеют сходный принцип работы

Если рассматривать чертежи турбодефлекторов, можно обратить внимание на то, что отличительной чертой приборов является сферическая форма ротационных устройств с лопастями в виде полукругов, которые вращаются под действием силы ветра. В этом случае разреженный воздух, повышающий эффективность работы вытяжки, образуется внутри сферы над оголовком трубы

Продуктивность флюгера обеспечивается благодаря тому, что лопасти прибора всегда разворачиваются «спиной» к ветру, тем самым предотвращая попадание потоков воздуха внутрь канала. За корпусом конструкции образуется зона низкого давления, так называемая аэродинамическая тень, способствующая быстрому выводу загрязненного воздуха из вертикального канала.

Среди преимуществ вентиляционного турбодефлектора выделяются:

• защита вентиляционного канала от перегрева летом, что позволяет снизить расходы на охлаждении помещения в жаркие дни;
• предупреждение образования конденсата под кровлей за счет регуляции температуры в жару;
• отсутствие необходимости подключения прибора к электрической сети;
• обеспечение эффективной работы, потому как продуктивность турборефлектора в некоторых случаях на 200% выше, чем у статических моделей.

Главное преимущества турбодефлектора — это отсутствие надобности подключения прибора к электросети

Насадка имеет привлекательный внешний вид. Прибор выглядит как элегантный шарообразный колпак. После установки дефлектора из шахты и подкровельного пространства самостоятельно вытягиваются избыточное тепло, влага, мелкие загрязнения и пары угарного газа. Благодаря этому увеличивается срок использования важных конструктивных элементов здания.

Перед приобретением вентиляционного турбо дефлектора следует ознакомиться и с основными негативными сторонами прибора:

• если на улице отсутствует ветер, лопасти конструкции не будут вращаться и, соответственно, тяга не улучшится;
• узлы вращения дефлектора требуют постоянного обслуживания, как минимум проведения регулярной смазки;
• если вовремя не заметить, возможно полное или частичное обмерзание насадки;
• особенности конструкции не позволяют прибору надежно защищать вентиляцию от проникновения осадков, особенно в ветреные дни;
• при сильном ветре присутствует вероятность того, что заклинивший флюгер потеряет целостность.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;

  Вокруг устья трубы должно быть свободное пространство

• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.

Обслуживание и устранение поломок

Практически единственной неисправностью устройства является отсутствие вращения крыльчатки.

Причин тому может быть несколько:

• Недостаточная сила ветра или он вовсе отсутствует. Необходимо убедиться, что ветер достаточный, чтобы устройство нормально работало.
• Заклинили подшипники. В этом случае проверяют, нет ли каких-либо механических препятствий для их вращения. Если необходимо, смазывают или заменяют подшипник.
• Произошло обмерзание дефлектора. Нужно проверить устройство или дождаться повышения температуры.
• Механические повреждения. Необходимо посмотреть, не попал ли в устройство посторонний предмет.

Турбодефлектор, используемый для вентиляции, довольно простое устройство, он не требует частого обслуживания.

Чтобы продлить время службы вентиляционного дефлектора достаточно один раз в год (после зимы) смазывать подшипники. Для обработки используют литол — водостойкую смазку на основе переработанных нефтяных продуктов.

Для смазки или замены вышедшего из строя подшипника отсоединяют колпачок, разжимают стопорное кольцо специальным инструментом — съемником — и смазывают либо заменяют подшипник.

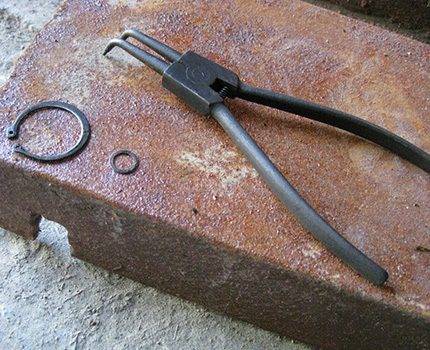

В отличие от плоскогубцев, съемник для снятия стопорного кольца работает на разжимание. Без него снять кольцо будет сложно

Вам также может пригодиться информация о том, как правильно прочистить шахту вентиляции, рассмотренная в другой нашей статье.

Конструкция турбодефлетора для вентиляции

Конструктивно устройство можно разделить на верхнюю и нижнюю части. Верхняя часть представляет собой активную головку, которая вращается под действием ветра. Разряжение, которое создается при этом в вентиляционном канале, приводит к усилению тяги. Главной конструктивной деталью головки являются лопасти, которые, кроме вращения, обеспечивают также защиту вентканала от снега, дождя, пыли, грязи, мусора и т.д.

• Головная часть фиксируется подшипниками для обеспечения беспрепятственного вращения лопастей. Конструкция обеспечивает равномерное вращение лопастей в одну сторону при любом ветре, включая прерывистый. Мощность турбодефлектора пропорциональна силе ветра. Лопасти делаются из легкого и тонкого материала (толщина 0,5 — 1,0 мм). Для вращения головной части достаточно скорости ветра 0,5 м/сек.
• Нижняя часть дефлектора служит для крепления к вентиляционному каналу. Она может быть круглой, квадратной или прямоугольной — это зависит от формы вентиляционного оголовка.
• Турбированная конструкция устойчива в отличие от обычного дефлектора, который со временем от ветра наклоняется и нередко падает с оголовка.
• Материалом для изготовления турбодефлектора может быть тонколистовой алюминий, листовая нержавеющая сталь, оцинкованный лист или крашенный черный листовой металл. Для фиксации элементов и вращения турбодефлектора используются подшипники.

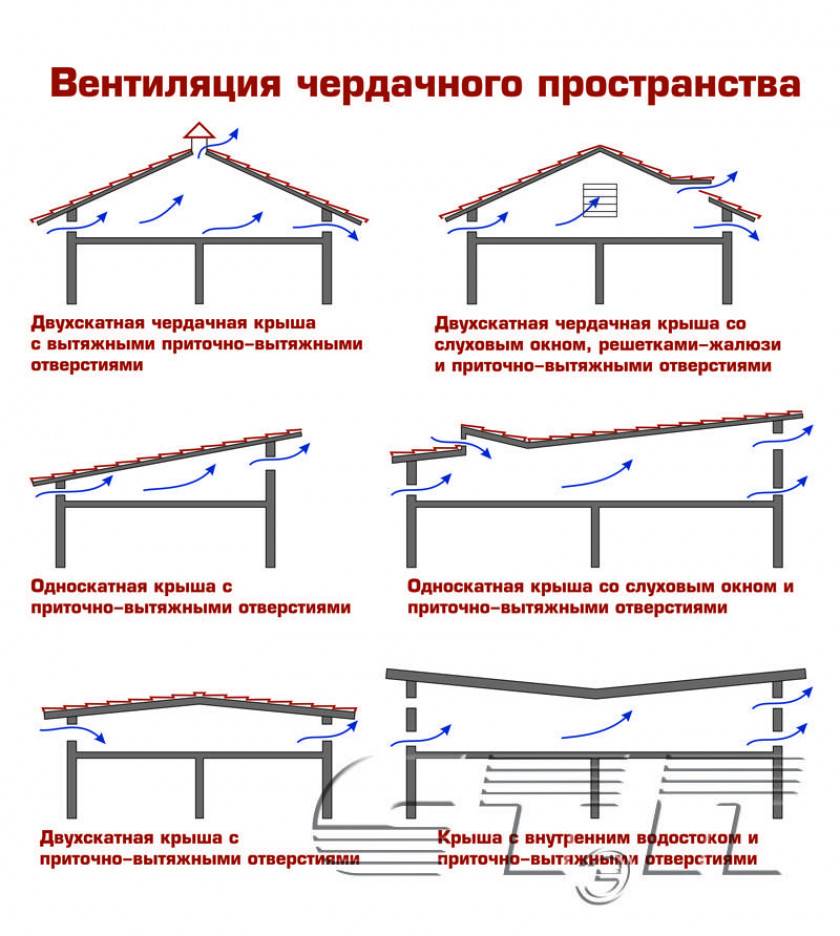

Устанавливаются такие дефлекторы в высшей точке кровли. Располагают их вдоль конька с шагом 4-6 м. Для вентиляции только чердака используется турбина ТА-315, обеспечивающая вытяжку пространства 50 — 80 м2. На крутых крышах турбин устанавливают меньше, чем для пологих.

Для чего нужен турбодефлектор

Первое, что приходит на ум при поверхностном знакомстве с прибором, это вопрос, зачем потребовалось делать столь сложную конструкцию насадки на дымовую трубу. Ведь при правильном планировании дымохода или вентиляции ее производительности должно хватать с избытком.

Турбодефлектор – это устройство, способное увеличить тягу в трубе без использования любых дополнительных источников энергии. В необычной конструкции насадки нет электродвигателя, как в привычных приточно-вытяжных схемах вентиляции.

Понятно, что механический турбодефлектор уступает в производительности по воздуху системам на основе электровентиляторов, но чаще насадки на трубу и не рассчитаны на соперничество с мощными электродвигателями.

Насадка используется для вентиляционных каналов или дымоходов:

• В зданиях технического назначения с высоким уровнем загазованности или повышенной влажности. Можно установить вентиляционную трубу с турбодефлектором, и это поможет избавиться от подвальной сырости;
• В комнатах и жилых помещениях, простаивающих большую часть времени в закрытом виде, без постоянно действующего отопления. Обычно это снижает эффективность работы стационарной приточно-вытяжной вентиляции, поэтому для таких построек традиционно ставят невысокие вытяжные оцинкованные каналы с насадкой;
• Зданий иди частных домов, зажатых соседскими постройками, с высоким рельефом местности или насаждениями деревьев, меняющих профиль и направление ветровых потоков над крышей.

Насадка турбодефлектора для трубы оказалась очень кстати для дачи или загородного домика, в которых нет электроэнергии, помещение протапливается раз в неделю при очередном посещении на выходных.

К сведению! Характеристики турбодефлектора подобраны таким образом, чтобы создавать дополнительную тягу к имеющемуся разрежению в основной трубе дымохода, не более того. Заменить стандартный вентканал с трубой это устройство не сможет.

Размеры турбодефлектора

Популярность турбированной насадки достаточно велика, ее широко используют для частных домовладений, многоквартирных домов и даже в конструкциях промышленных объектов. Наименьший диаметр вентиляционной трубы составляет 100 мм, наибольший размер вентшахты – 1000 мм.

Кроме моделей с классическим круглым посадочным кольцом, также выпускаются турбодефлекторы с переходными коробчатыми основаниями. Такие насадки можно устанавливать на вентиляционные короба на высотных домах, сложенные из кирпича и блоков.

К сведению! Считается, что турбодефлектор сохраняет рабочие характеристики, если площадь посадочного кольца отличается от квадратуры сечения трубы или шахты не более чем на 15%.

На практике, выбирая подходящий вариант турбонасадки, обычно отдают предпочтение моделям с большей производительностью, эффективность насадки получается выше, хотя увеличивает нагрузку на трубу.

Виды ротационных дефлекторов

Для улучшения действия вентиляционной системы разработано много модификаций дефлекторов. Некоторые из них статические, другие — ротационные. К последним можно отнести турбины с вращающейся головкой-крыльчаткой, которая работает благодаря силе ветра.

Конструкция дефлектора может иметь вращающийся или статичный корпус. Все устройства созданы для улучшения тяги в дымоходе или вентиляционном канале, для защиты от дождя, снега, града, от проникновения птиц. Но самым эффективным из всех считается турбодефлектор

Классификацию ротационных турбин можно провести по следующим характеристикам:

Производители выпускают модели турбодефлекторов, которые внешне очень схожи друг с другом. Но их характеристики могут несколько отличаться.

Вот краткая информация о некоторых из них:

• Турбовент. Одноименная компания выпускает ротационные вентиляционные турбины из алюминия, толщина которого равна 0,5—1,0 мм. Основание изготавливают из гальванизированной стали 0,7—0,9 мм. Изделие окрашивают в любой цвет по общепринятому цветовому стандарту — RAL.
• Турбомакс. Производитель реализует свое изделие, называя его естественный нагнетатель тяги. Для изготовления используется сталь марки AISI 321 толщиной 0,5 мм. Изделие можно использовать как для вентиляционных, так и для дымовых каналов, оно выдерживает температуру до +250 °C.

Это продукция из высококачественной нержавеющей стали. Походит для улучшения тяги в вентиляционных системах и дымоходах. Применяют в условиях повышения температуры до 500 °C.

Что такое дефлектор

Дымовой дефлектор — препятствие воздушному потоку от ветра. Это простое, но довольно эффективное приспособление сможет оградить вашу дымовую трубу от ветра, атмосферных осадков, мелких птиц, падающей листвы и всяческого мусора. Ещё установленный дефлектор на оголовке дымохода значимо улучшает выброс дыма. Но смысл в установке подобного устройства возникает только когда дымоход грамотно сконструирован и смонтирован, нужной высоты в соответствии с проектом и верно подобранным сечением. Даже месторасположение дымовой трубы на кровле вносит свои корректировки. Принцип действия любого дефлектора основан на законе Бернулли: чем больше скорость потока воздуха при изменении поперечного сечения, тем меньше статического давления в этом сечении. Как говорят, спецы в этом деле, дефлектор повышает КПД примерно от 15 до 20%.

Изготовление дефлектора Григоровича своими руками

Материалы

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

• Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
• Металлические заклепки или болты.
• Бумага или плотный картон для создания чертежа будущего изделия.
• Ножницы для резки по металлу.
• Дрель и сверла по металлу.
• Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

• Высота конструкции должна составлять примерно от 1, 7 диаметра.
• Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
• Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.

В Санкт-Петербурге

В заключение хотелось бы отметить, что турбодефлектор существенно экономит энергопотребление и помогает поддерживать комфортную температуру в обслуживаемых помещениях. Кроме того, устройство решает проблему излишней влажности и затхлости воздуха даже в больших зданиях, а также выводит пыль и токсичные пары. Именно поэтому устанавливать турбодефлектор не только полезно, но и выгодно – за счет экономии электроэнергии турбодефлектор окупает себя уже в первый год использования.

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1.9 d

При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала)

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1.8 d.

Изготовление дымника своими силами

Сейчас мы рассмотрим, как сделать дефлектор на печную трубу своими руками.

1. Сначала определяем, из какого материала он будет делаться – нержавеющей стали или оцинкованного железа (из-за высокой стоимости медь используется реже). Они позволят создать конструкцию, стойкую к перепадам температуры и внешним атмосферным воздействиям.

1. Чертим на картоне развертку всех главных деталей.
2. Переносим сделанные лекала на материал (металл) и вырезаем каждую деталь.
3. Соединяем, пользуясь сваркой или крепежными элементами.
4. Делаем из стали кронштейны, которые понадобятся, чтобы закрепить колпак к поверхности дымохода.
5. Монтируем колпак.

На заметку! Для упрощения сборки конструкции, срежьте на всех деталях с двух сторон уголки.

И напоследок еще несколько советов.

• Если у вас непрямой дымоход, то установка дефлекторов является обязательной. Так вы поднимите эффективность отвода образующихся во время сгорания газов.
• Когда делаете чертеж дефлектора на дымовую трубу, строго придерживайтесь вышеуказанных пропорций. Если у деталей устройства будут отклонения от этих параметров, оно не сможет обеспечивать качественную тягу.
• Если вы делаете заготовки из металла самостоятельно, используйте сделанные заранее картонные лекала. Это позволит вам быть уверенными и избежать ошибок.
• Конструкция обязательно должна иметь под колпаком обратный конус.
• Для трубы с максимально допустимым диаметром потребуется применить во время монтажа выполненную из проволоки растяжку.

Дефлектор на трубу дымохода не только повысит работу вашей вентиляционной и отопительной систем, но и украсит вашу крышу.

Набор необходимых коммуникаций для обеспечения комфортных условий в здании любого предназначения предполагает, в том числе, устройство системы вентиляции. В идеале, она должна быть энергонезависимой – это очень актуально в современных условиях без остановки растущих цен на энергоресурсы. Именно поэтому еще на этапе проектирования коммуникаций в первую очередь рассматривается естественная вентиляция. При этом правильный подход к технологическому решению системы – интегрированный в вентканал ротационный дефлектор.

Рассмотрим, как работает дефлектор на трубу дымохода

Присутствие хорошего дымохода, способствующего стабильному и естественному выходу продуктов сгорания – важное условие работы теплогенератора, функционирующего без наддува. Если такого устройства нет, то следует использовать дефлектор для дымовой трубы

Это приспособление создает препятствие на пути следования воздушного потока, образуемого порывом ветра.

Такое простое, но эффективное сооружение, как дефлектор, отлично защищает дымоход от задуваний ветра, осадков и мусора. К его функциям еще можно отнести хороший отвод дыма из трубы.

Перед тем как устанавливать дефлектор на трубу дымохода, необходимо ознакомиться с принципом его работы

По утверждениям специалистов, после установки дефлектора, КПД устройства отопления становится выше на 15-20%. Однако, действовать это устройство будет только в том случае, когда дымоход установлен без ошибок и изъянов. Его высота должна быть достаточной, а сечение грамотно подобранным

Немаловажное значение имеет и расположение трубы на кровле

Принцип работы дефлектора на дымоход:

• Стенка верхнего цилиндра препятствует воздушным потокам, которые при столкновении с ним просто его опоясывают;
• Некоторая часть воздуха, идущего из общей струи, стремительно поднимается по цилиндру вверх и находит выходящий из дымохода дым;
• Интенсивно движущийся в трубе дым, засасываемый внешним воздухом, после этого, становится на много продуктивнее, и увеличивает тягу.
• Независимо от того, с откуда направлены потоки воздуха на дефлектор, необходимая тяга в отопительном приборе будет хорошего качества.

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора

Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

• Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
• Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Еще на полках магазинов можно встретить продукцию от неизвестных брендов

Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция

Нужны чертежи и соответствующая инструкция.

Достоинства и недостатки

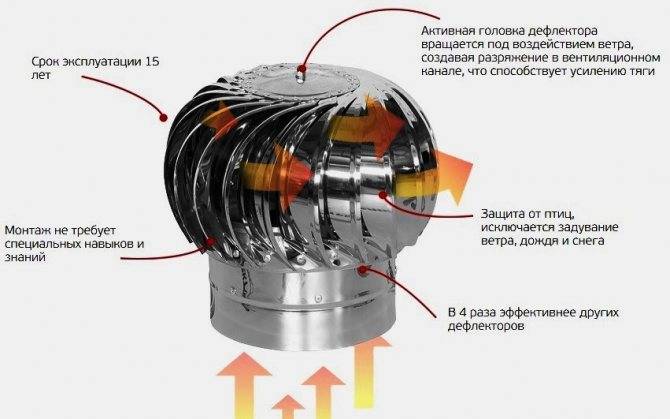

Преимущества турбодефлектора по сравнению с другими подобными устройствами:

• не потребляет электричество – ротационная турбина работает за счёт силы ветра, поэтому для её работы не требуется электрический ток;
• исключена вероятность попадания в систему вентиляции или дымоотвода атмосферных осадков, а также из-за закрытой и подвижной верхней части внутрь не сможет попасть мусор или залететь птица;
• детали турбины сделаны из высококачественного алюминия или нержавеющей и оцинкованной стали;
• подвижная головка эффективнее неподвижных устройств разряжает воздух, не позволяя в жаркую погоду перегреваться помещению, тем самым снижая расходы электричества на кондиционирование;
• выводит излишки влажности, не давая образовываться конденсату на стенах и под крышей здания, а также накапливаться в утеплителе и других материалах, тем самым продлевая их срок эксплуатации;
• количество наростов наледи в вентиляционных каналах с вращающейся турбиной заметно меньше, чем у неподвижных дефлекторов;
• все детали ротационного турбодефлектора надёжно скреплены, даже при сильном порыве ветра устройство не будет сорвано с трубы или перекошено;
• имеет эстетичный внешний вид, благодаря чему его можно использовать и на жилых зданиях;
• экологически безопасное устройство и простое обслуживание;
• срок эксплуатации турбодефлектора 15 лет.

Преимущества турбодефлектора

Основной недостаток – в случае полного отсутствия ветра активная головка ротационной турбины прекратит движение. Если она остановилась в период заморозков с атмосферными осадками, то существует вероятность её примерзания, из-за чего устройство не сможет снова начать вращаться.

Как рассчитать потребность в устройствах?

Для вентиляции небольших помещений (комнат, гаражей, подвалов) используется турбина с диаметром основания 110—160 мм. Устройства с размерами от 200 до 600 мм подойдут для помещений до 40 м2 с постоянным пребыванием в них до четырех человек.

Большие диаметры, 400 до 680 мм используются при обеспечении воздухообмена в помещениях с большой площадью, многоквартирных домах, складах, животноводческих фермах.

Дефлектор часто используют там, где нужно организовать воздухообмен, но сложно добиться хорошей тяги. Таким местом, например, может быть погреб

Точно высчитать необходимое для установки количество дефлекторов можно, используя формулу:

Вентилируемый объем = кратность воздухообмена в час Х объем помещения.

Показатель воздухообмена в час различен для разных помещений. Таблица для удобства разделена на показатели для бытовых и промышленных помещений

Количество вентиляционных дефлекторов = вентилируемый объем/производительность дефлектора.

Для примера: Помещение имеет 12 м в ширину, 20 м в длину и 3,5 м в высоту. Сила ветра в среднем равна 3,5 м/с. Воздухообмен помещения должен пройти в 3 цикла за час. Вычисления проводятся следующим образом:

• Вентилируемый объем = (20х15х3,5) х 3 (количество циклов воздухообмена)=3150 м3/час$
• 3168/800 (производительность дефлектора)= 3,94, то есть 4 шт.

Исходя из вычислений, для вентиляции помещения необходимо установить 4 дефлектора соответствующей модели.

Установка турбодефлектора на дымовых трубах котлов, работающих на газу или жидком топливе, возможна, при условии, что температура на выходе не превышает максимальную температуру, заявленную производителем.

Она может быть от 100 до 500 °C. При более высокой температуре, чем допускается, необходимо использовать специальные высокотемпературные насадки.

Вам также может быть интересна информация о самостоятельном монтаже дефлектора на дымоход, рассмотренная здесь.

Достоинства и недостатки турбодефлектора

В пользу использования турбины можно привести следующие аргументы:

1. Быстрый обмен воздуха. Вращающаяся голова турбины способствует быстрому воздухообмену в вентиляционной шахте, препятствует образованию обратной тяги, защищает пространство кровли от скопления конденсата. Эффективность работы ротационного устройства гораздо выше, чем обычного дефлектора.
2. Не потребляет электрическую энергию, в отличие от электровентиляторов, а работает благодаря силе ветра. Это ставит турбодефлектор в ряд экономически выгодных устройств.
3. Средний срок службы при регулярном обслуживании и правильном монтаже — около 100 тыс. часов или 10 лет, модели из нержавеющей стали могут служить до 15 лет. Это в три раза дольше, чем время работы вентиляторов.
4. Защита от осадков. Препятствует попаданию в вентиляционные каналы снега, града, дождя. Может использоваться в регионах с сильными и частыми ветрами.
5. Компактная и легкая конструкция. Устройства с диаметром основания больше 200 мм весят значительно меньше, чем дефлектор ЦАГИ. Модель самого большого размера (680 мм) весит всего лишь около 9 кг, в противовес ему дефлектор ЦАГИ с тем же диаметром основания может весить около 50 кг.
6. Легкий монтаж не требует специальных знаний и навыков.

Против его применения говорят такие факты:

• Устройство достаточно дорогое по сравнению с обычными дефлекторами.
• Неблагоприятные атмосферные условия, такие как отсутствие ветра, повышенная влажность и отрицательные температуры могут привести к полной остановке. При этом нужно отметить, что обледенению подвижные турбины подвергаются все же в значительно меньшей степени.
• Дефлектор нельзя использовать как основное средство для удаления загрязненного воздуха в помещениях с повышенными требованиями к вентиляции: в медицинских лабораториях и на производствах, работа которых связана с химическими и взрывоопасными веществами.

Предлагаем ознакомиться Разметка фундамента под баню своими руками

Цена ротационного дефлектора довольно высока по сравнению со статичными устройствами, зависит от используемого материала для изготовления — нержавейки, стали с полимерным покрытием, оцинкованной стали.

Но эффективность работы окупает все затраты.

Галерея изображений

Фото из

Турбинный дефлектор постоянно атакуют атмосферный негатив: дожди, порывистые ветра, низкие и высокие температуры, их резкие перепады

Важно, чтобы выбранное устройство служило долго, так, как прослужит дефлектор из нержавеющей стали. Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления. Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Окрасив элементы оцинкованного дефлектора перед сборкой эмалью, мы продлим эксплуатацию в два и более раз. Нужно полностью покрыть детали, не допуская пробелов

Нанесенное в заводских условиях полимерное покрытие фактически сравняет сроки эксплуатации устройства из нержавейки и окрашенного дефлектора. Полимерная оболочка предотвратит выветривание цинка

Вытяжное устройство из нержавейки

Оцинкованный турбинный дефлектор

Окрашивание дефлектора водостойкой эмалью

Защитно-декоративное полимерное покрытие

Цена на вентиляционные дефлекторы и их разновидности

Модель	Цена	Характеристика
Дефлекторы вентиляционныеД100		Обычный вид дефлектора, который работает за счет действия ветровых потоков. ждый дефлектор имеет свою маркировку, цифра в которой равняется диаметру шахтовой трубы. Нумерация дефлекторов происходит в соответствии с объемом воздуха, который удаляется из трубы. Приспособления, которые нужны для соединения с дымоходом, оптимизированы под типовую конструкцию. Способы присоединения имеют соответствующие технологиям характеристики. Материал, из которого изготовлен агрегат – оцинкованная сталь.
Д125	1820
Д160	1950
Д200	2100
Д315	2700
Д350	3100
Д400	4400
Д710	6600
Д1000	30500
Флюгерный дефлектор Т 110	2570	Изготовлен из металла, который устойчив к коррозийным процессам. Возможность применения на разных типах крыш. Возможность устанавливать для вентиляции как комнаты, так и целого ангара. Устойчив к воздействию различных осадков. Устанавливать нужно на воздуховод, который уже проложен.
Т120	3380
Т150	3380
Т200	3500
Т300	4300
Т500	8300
Т680	12300

Маркировка любого типа вентиляционных дефлекторов зависит от размера этого приспособления. Чем больше диаметр основы, тем выше цифра, соответственно и цена. Чтобы достичь необходимый объем вытягиваемого воздушного потока, следует устанавливать несколько дефлекторов
