Турбодефлектор

Часто возникающей проблемой при строительстве газоотводящих каналов считается слабый уровень тяги. Некорректная циркуляция приводит к тому, что воздух из здания не выходит наружу. Дым от котла также способен попадать внутрь помещения. Чтобы избавиться от пробелмы нужно поставить на дымоход или вентилирующую конструкцию турбодефлектор.

Рассматриваемый элемент больше подходит для систем с естественным методом вентилирования. Прибор включает в себе несколько компонентов. Его структура включает в себе головку с лопастями, монтированную на основание посредством специальных подшипников, обладающим нулевым показателем сопротивления. Такая структура прибора позволяет ему крутиться со стабильной скоростью. Это свойство характерно даже для работы в условиях порывистого ветра.

Прибор имеет довольно интересный принцип действия. Потоки воздушных масс, направленные на лопасти, сдвигают с места головку изделия. Это приводит к разряжению среды внутри канала и улучшает показатели тяги. Чтобы турбодефлектор начал работать скорость движения ветра должна быть не меньше 0.5 м/с. Отзывы потребителей свидетельствуют о более высокой эффективности данного прибора, чем у его аналогов.

Принцип работы турбодефлектора

Ключевое свойтсво турбо дымоходов состоит в том, что вектор вращения головки прибора не меняется. С какой бы стороны не шли потоки воздуха, прибор крутиться в одном направлении

Это важно при создании отводящих конструкций газовых котлов и колонок. Даже при сильном воздействии ветра огонь в агрегате не погаснет

Ротационные дефлекторы могут быть поставлены на каналы с разным сеченем.

Их ставят на основания такой формы:

  • плоской квадратной;
  • квадратной;
  • круглой.

Купить турбодефлектор можно для создания дымоходов котлов или вентилирующих конструкций. Турбину применяют как для жилых зданий, так и для промышленных сооружений. В сельском хозяйстве рассматриваемый прибор применяют для отведения газов и паров воды. Его также используют для экономии электрической энергии. Это позволяет сильно снизить энергетические издержки. Турбо вентиляция также годится для сооружений различных спортивных комплексов и бассейнов.

Рассматриваемые приборы с размером от одиннадцати до двадцати сантиметров ставят для модернизации вентилирующих конструкций погребов или ангаров. Для комнат с площадью до пятидесяти квадратных метров нужны турбодефлекторы от двадцати до тридцати двух сантиметров. Изделия с размером до шестидесяти восьми сантиметров применяют для больших зданий. Например, многоквартирных домов, складов и т. д.

Область применения


Турбодефлектор на вентканале многоэтажного строения Ротационная насадка на оголовок вентиляционной шахты предназначается для помещений, которые требуют ускоренного воздухообмена. Устройство хорошо зарекомендовало себя в составе системы дымоотведения при отоплении строений.

Турбодефлектор применяется:

  1. В домах многоэтажного сектора и частных строениях. Устройство увеличивает тягу в вентканалах последних этажей, устраняет риск обратной тяги. В собственных домах дефлектор ставится для проветривания погребов, кладовых, продуктовых хранилищ, используется для дымовых труб.
  2. На фермах в строениях животноводческого и сельскохозяйственного назначения. Ими оборудуют шахтные стояки птичников, конюшен, сеновалов, хранилищ зерна.
  3. На экологически чистых производствах и в цехах переработки.
  4. В общественных залах и местах большого скопления людей, например, спортивных комплексах, торговых площадях, театрах и т. д.

Установка применяется для проветривания чердачных этажей и вентилирования подкровельного промежутка. Для этого применяется устройство с диаметром нижней части 315 – 355 мм, которое захватывает участок 50 – 80 м2. Величина вентилируемой площади чердака зависит от уклона кровли и увеличивается с крутизной наклона. Каминная вытяжка будет работать эффективнее при использовании роторного дефлектора.

Конкурентные преимущества именно наших турбодефлекторов:

Отлаженное производство и существенные конструктивные доработки:

Мы работаем с производителем имеющим опыт производства более 10 лет! За это время производителем учтены многие пожелания клиентов, внесены доработки и улучшены эксплуатационные параметры, оптимизированы требования к качеству материалов с сохранением доступных цен. Постоянный контроль качества готовых изделий, использование только качественных комплектующих от проверенных поставщиков, позволило увеличить гарантию на турбодефлекторы до 2 х лет! Широкий размерный ряд турбодефлекторов диаметром от 100 до 200мм., а также и до 1000мм (под заказ) и различные варианты исполнения: оцинковка, нержавейка, авиационный алюминий, окраска в цвета, обеспечивают практически все потребности и пожелания наших заказчиков!

Качественные комплектующие:

В нашем продукте используются комплектующие в основном европейского производства: нержавеющая сталь и подшипники, цельнометаллические заклепки, высококачественная незамерзающая смазка.

Все детали изготавливаются на высокоточных станках с ЧПУ.

1.Турбодефлектор иногда работает в агрессивной среде пыль, CO2, влага, перепады температуры и т.п.. Ни алюминий, ни обычная сталь (жестянка или даже оцинковка) не способны выдержать таких условий эксплуатации продолжительное время, срок службы таких изделий крайне ограничен.

В наших турбодефлекторах детали из европейской нержавеющей стали, цельнометаллические заклепки с полусферами, европейские подшипники и специальная смазка, которая не замерзает даже при очень низких температурах. Подшипниковый узел надежно защищен специальной пыле-влаго защитной шайбой из нержавейки. Ось изготавливается из нержавеющей калиброванной стали. Тяги выполнены из прочного и жесткого авиационного алюминия 2мм. Лопасти отштампованы из качественной нержавейки толщиной всего 0,4 мм, что придает легкость и уменьшение нагрузки на подшипниковый узел. В случае же приобретения турбодефлектора, при производстве которого используются дешевые материалы и технологии (китайские вытяжные пустотелые заклепки, дешевые подшипники и резиновые уплотнители, литол как смазка, отсутствие ребер жесткости в крыльчатке и корпусе и т.п.) вы получаете малонадежный и недолговечный товар, и в каком то смысле просто теряете свои деньги!

2. Точность и качество обработки не менее важный фактор при серийном производстве. Не возможно сделать 20000шт. турбодефлекторов в гараже «на коленке».

Поэтому при изготовлении деталей наших турбодефлекторов используются специализированные станки с числовым управлением (ЧПУ), гидравлические прессы со специально изготовленными формами, прокатные станы. Все детали производятся на штампах и имеют 100 % повторяемость, нет ни одной детали, которые бы сверлились дрелью или резались ножницами!

Кроме турбодефлекторов из нержавеющей стали, мы также предлагаем турбодефлекторы из оцинкованной стали и турбодефлекторы из авиационного алюминия. Эти изделия могут быть окрашены в любой цвет по цветовой палитре RAL . Стоимость цветного турбодефлектора изготовленного из оцинкованной стали или алюминия будет равняться стоимости турбодефлекторов из нержавейки.

В зависимости от места использования можно применять разные турбодефлекторы:

Так, например, если на турбодефлектор будет воздействовать высокая температура и агрессивные газы, то лучше всего подойдет турбодефлектор из нержавеющей стали. Если Вы приобретаете турбодефлектор для вентиляции без участия агрессивных факторов. То можно приобрести турбодефлектор из алюминия. За счет легкости и прочности авиационного алюминия данный турбодефлектор легче вращается ветром, а также передает меньшие нагрузки на подшипники. Окрашенные турбодефлекторы также, как и алюминиевые нельзя использовать в агрессивной среде, так как это не поспособствует их долговременной работе, поэтому оптимально их применение только на вентиляционных трубах. К тому же окрашенные варианты подойдут там, где требуется сохранить цветовой баланс крыш или вентсистем.

Примечание:

указанные диаметры дурбодефлекторов означают его внутренний посадочный диаметр, соответственно при выборе он должен совпадать с наружным диаметрам ваших труб. То есть турбодефлектор насаживается на трубу!

Можно ли устанавливать на дымоход

Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно – оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.

Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:

  1. Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
  2. Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
  3. Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.

Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.

Конструкция турбодефлетора для вентиляции

Конструктивно устройство можно разделить на верхнюю и нижнюю части. Верхняя часть представляет собой активную головку, которая вращается под действием ветра. Разряжение, которое создается при этом в вентиляционном канале, приводит к усилению тяги. Главной конструктивной деталью головки являются лопасти, которые, кроме вращения, обеспечивают также защиту вентканала от снега, дождя, пыли, грязи, мусора и т.д.

  1. Головная часть фиксируется подшипниками для обеспечения беспрепятственного вращения лопастей. Конструкция обеспечивает равномерное вращение лопастей в одну сторону при любом ветре, включая прерывистый. Мощность турбодефлектора пропорциональна силе ветра. Лопасти делаются из легкого и тонкого материала (толщина 0,5 — 1,0 мм). Для вращения головной части достаточно скорости ветра 0,5 м/сек.
  2. Нижняя часть дефлектора служит для крепления к вентиляционному каналу. Она может быть круглой, квадратной или прямоугольной — это зависит от формы вентиляционного оголовка.
  3. Турбированная конструкция устойчива в отличие от обычного дефлектора, который со временем от ветра наклоняется и нередко падает с оголовка.
  4. Материалом для изготовления турбодефлектора может быть тонколистовой алюминий, листовая нержавеющая сталь, оцинкованный лист или крашенный черный листовой металл. Для фиксации элементов и вращения турбодефлектора используются подшипники.

Турбодефлектор для вентиляции. Установка ротационных дефлекторов на крыше зданий

Проблемы с вентиляцией?

  • Задувание ветра в вентиляционные каналы и квартиры
  • Сырость помещений
  • Слабая вентиляция на верхних этажах многоквартирных домов
  • Плесень и грибок на стенах
  • Обратное движение воздуха в шахте (опрокидывание тяги)
  • Перетягивание воздуха из одной квартиры в другую.
  • Задувание порывами ветра газовых горелок.

Есть решение этой проблемы! Позвоните нам по телефону 8 (495) 646-10-85

  • Мы бесплатно проконсультируем Вас.
  • Расскажем, чем будет полезен именно Вам турбодефлектор
  • Приедем проведем технические замеры.
  • Определим суть проблемы.
  • При необходимости проведем исследование вентшахты при помощи анимометра и телеинспекции.
  • Предоставим Вам техническое решение проблемы.
  • Произведем монтаж турбодефлектора с гарантийным и пост гарантийным обслуживанием.

Как работает турбодефлектор?

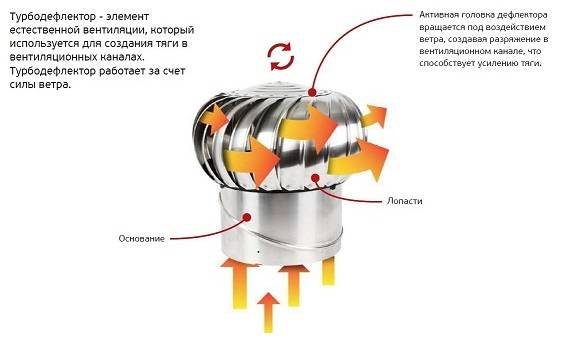

Работа турбодефлектора основывается на следующих принципах: используя энергию ветра, устройство создает разрежение воздуха в шахте вентиляции, увеличивает тягу и вытягивает загрязненный воздух из помещения, вентиляционного канала, подкровельного пространства.

Как бы ни менялись направление и сила ветра, вращающаяся головка (крыльчатка) всегда вертится в одну сторону и создает в шахте вентиляции частичный вакуум, который увеличивает интенсивность движения воздуха в трубе, исключает появление обратной тяги и улучшает общий воздухообмен. Кроме того, устройство предотвращает попадание в канал вентиляции осадков.

Позвоните нам по телефону 8 (495) 646-10-85

Почему это выгодно?

  • Не потребляет электричества, работает только за счет силы ветра!
  • Использование турбодефлектора полностью исключает затраты на электроэнергию!
  • Вращение турбодефлектора не зависит от направления в котором дует ветер: турбодефлектор всегда вращается в одну сторону, создавая постоянную тягу.
  • В сравнении с обычными оголовками на трубы или дефлекторами ЦАГИ, эффективность Турбодефлектор выше в несколько раз!
  • Исключает попадание в шахту посторонних предметов, снега и дождя.
  • Исключает обледенение выхода влажного воздуха.
  • Эксплуатация при температурах до -50 °С.
  • Срок эксплуатации 15 лет!

Области применения турбодефлектора

  • Многоквартирные дома
  • Коттеджи, частные дома
  • Детские сады
  • Школы
  • Бассейны, спортивные объекты
  • Бани
  • Производственные , складские помещения
  • Котельные
  • Коровники
  • Сушильные комплексы
  • Курятники
  • Емкости, резервуары для хранения воды
  • Биотуалеты
  • Вентиляция бытовок, постов охраны
  • Зоопарки
  • Конюшни
  • Фермы, скотные дворы
  • В каминах и барбекю, особенно при значительной высоте дымохода, вызванной наличием близлежащих жилых строений.
  • В основной вентиляции жилых и вспомогательных помещений, коммерческих строений ( кафе, баров, гостиниц, ресторанов и т.д.)
  • В сельскохозяйственных помещениях
  • В ангарах, складах и зданиях промышленного назначения
  • Для естественной вентиляции подкрышного пространства строений в летний период, особенно в дневное время.
  • В дымоходах обогревательных приборов, которые эксплуатируются на природном газе, обеспечивая продолжительную и эффективную работу оборудования.

Позвоните нам по телефону 8 (495) 646-10-85 мы расскажем Вам больше о турбодефлекторах!

Какие размеры турбодефлекторов мы изготавливаем?

Турбодефлекторы выпускаются различных размеров от 100 до 1000 мм в диаметре. Самые популярные диаметры: 100, 150, 160, 200, 250, 315, 400, 500, 800, 1000.

Дефлекторы могут быть матовыми (оцинковка) и блестящими (нержавеющая сталь), кроме того каждый дефлектор может быть покрашен в любой цвет по RAL (стандартные цвета крыш: красный, коричневый, зеленый и синий).

Разновидность дефлекторов которые мы изготавливаем и монтируем

Дефлекторы ЦАГИ: особенности конструкции, выгоды и недостатки применения

Схема такого устройства, как дефлектор ЦАГИ или подобного типа, во множестве создаваемых и в промышленных масштабах, и в полукустарных мастерских, и собственноручно для нужд приватного домовладения достаточно проста.

Дефлектор ЦАГИ состоит из простых деталей и его конструкция не отличается сложностью

Она составлена следующими элементами:

  • нижним патрубком, который устанавливается на оголовке воздушного отвода (дымовой или вентиляционной трубы);
  • диффузором – в виде усеченного конуса, прикрепленного к патрубку узким концом и расширяющегося в направлении верхней части. Конусовидным сужением диффузора обеспечивается изменение показателей воздушного потока;
  • зонтом (верхним защитным колпаком), установка которого обеспечивает защиту от попадания в систему извне атмосферных осадков, пыли, листьев и прочего сора, мелких птичек и т. п.;
  • кольцом – основным визуально воспринимаемым элементом устройства. Его устанавливают на внешней стороне диффузора, используя для этой цели кронштейны;
  • обечайкой – внешней оболочкой приспособления;
  • ножками, с помощью которых фиксируется зонт.

Выполняя расчет такого дефлектора, принимают во внимание некоторые ограничения, существующие относительно габаритов. Размеры дефлектора ЦАГИ ограничиваются величиной внешнего диаметра воздушного отвода, который не может быть менее 100 мм и более 1250 мм (размеры находятся в соответствии с нормами СНиП 41012003)

Конструкцией устройства достигаются несомненные выгоды его установки, состоящие в:

  • повышении эффективности работы воздушного отвода за счет усиления самотяги и препятствования возникновению обратной тяги, оцениваемой специалистами в пределах 15-20 % при грамотном выполнении существующих рекомендаций;
  • предохранении канала трубы от засорения и попадания атмосферной влаги;
  • возможности изготовления дефлектора ЦАГИ своими руками, включая и выполнение чертежей. При этом вполне допустимо использовать имеющиеся под рукой материалы меньшей стоимости. Это не относится к устройствам, устанавливаемым на дымоходы с агрессивной рабочей средой, где потребуется нержавеющая сталь.

К недостаткам в работе устройства относятся:

  1. Необходимость проверок при сильных морозах, когда образовавшаяся внутри внешнего цилиндра наледь способна значительно сузить площадь проходного сечения воздушного отвода, внеся перебои в его работу или даже полностью заблокировать его.
  2. Препятствуя сильным ветровым потокам, устройство в тихую погоду, когда ветер слаб или устанавливается штиль, ухудшает естественную тягу.

В безветренную погоду дефлектор ЦАГИ может ухудшать естественную тягу, но этот недостаток не считается существенным

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

  • любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
  • на пологой кровле устье трубы полагается размещать выше ограждений;

    Вокруг устья трубы должно быть свободное пространство

  • на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
  • дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
  • корпус устройства должен хорошо обдуваться независимо от направления ветра;
  • вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
  • монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

  • электрическая дрель;
  • рожковые ключи;
  • резьбовые шпильки;
  • гайки;
  • хомуты;
  • две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

  1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
  2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
  3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
  4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.

Для чего нужен турбодефлектор

Первое, что приходит на ум при поверхностном знакомстве с прибором, это вопрос, зачем потребовалось делать столь сложную конструкцию насадки на дымовую трубу. Ведь при правильном планировании дымохода или вентиляции ее производительности должно хватать с избытком.

Турбодефлектор – это устройство, способное увеличить тягу в трубе без использования любых дополнительных источников энергии. В необычной конструкции насадки нет электродвигателя, как в привычных приточно-вытяжных схемах вентиляции.

Понятно, что механический турбодефлектор уступает в производительности по воздуху системам на основе электровентиляторов, но чаще насадки на трубу и не рассчитаны на соперничество с мощными электродвигателями.

Насадка используется для вентиляционных каналов или дымоходов:

  • В зданиях технического назначения с высоким уровнем загазованности или повышенной влажности. Можно установить вентиляционную трубу с турбодефлектором, и это поможет избавиться от подвальной сырости;
  • В комнатах и жилых помещениях, простаивающих большую часть времени в закрытом виде, без постоянно действующего отопления. Обычно это снижает эффективность работы стационарной приточно-вытяжной вентиляции, поэтому для таких построек традиционно ставят невысокие вытяжные оцинкованные каналы с насадкой;
  • Зданий иди частных домов, зажатых соседскими постройками, с высоким рельефом местности или насаждениями деревьев, меняющих профиль и направление ветровых потоков над крышей.

Насадка турбодефлектора для трубы оказалась очень кстати для дачи или загородного домика, в которых нет электроэнергии, помещение протапливается раз в неделю при очередном посещении на выходных.

К сведению! Характеристики турбодефлектора подобраны таким образом, чтобы создавать дополнительную тягу к имеющемуся разрежению в основной трубе дымохода, не более того. Заменить стандартный вентканал с трубой это устройство не сможет.

Вентиляционный дефлектор своими руками

Зная об устройстве и принципе работы прибора, многие хозяева решаются на изготовление вентиляционного дефлектора своими руками. С точки зрения собственноручной реализации, вариант изделия Григоровича вне конкуренции, поэтому мы рассмотрим реализацию именно этого варианта. Главное достоинство – работает такая вентиляция без электричества, круглый год.

Предварительно следует подготовить:

  • нержавеющая сталь листового типа, можно заменить оцинкованной;
  • электродрель;
  • фиксирующие хомуты, болты, заклёпки и гайки;
  • чертёжный инструмент для металлических поверхностей;
  • циркуль;
  • листовой картон;
  • линейка;
  • ножницы по металлу и бумаге.

Расчёт параметров устройства (Григоровича)

Даем вам самый простой вариант расчета, без всяких формул:

  • высота дефлектора равна 1.6 диаметра дымохода.
  • ширина диффузора равна на 1.2 раза больше, чем диаметр дымохода.
  • ширина крышки равна двум диаметрам дымохода.

На основе имеющихся размеров и чертежей из картона вырезаются отдельные элементы дефлектора. Для создания вращающегося устройства требуются определенные навыки, поэтому лучше потренироваться на макетах и лишь затем приступать к металлическому аналогу.

Изготовление конструкции

Лекала необходимо приложить к металлическим листам, а после – обвести чертилкой. Далее алгоритм простой – ножницами по металлу вырезаем элементы и детали будущей конструкции. Отдельные части соединяются между собой заклёпками и болтами. Если механизм активный, то лучше зафиксировать детали сваркой.

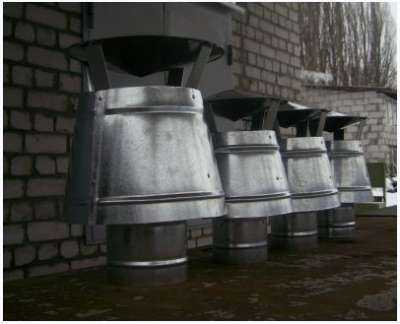

Макеты дефлекторы для вентиляционных систем из картона

Чтобы надёжно закрепить ротационный колпак, следует подготовить несколько изогнутых металлических полос, которые возьмут на себя роль кронштейнов.

Крепим кронштейны при помощи клепок или болтов

Что касается обратного конуса, то его имеет смысл зафиксировать у зонта.

Собранные устройства

Рекомендуем к просмотру видео по изготовлению дефлектора ЦАГИ своими руками

Монтажные работы

Нижний из 2-х стаканов устанавливается на выводной дымоход. На него крепится верхний стакан. Для большей конструкцией устойчивости 2 части зажимаются хомутом, аналогичным образом поступают и с вытяжными отверстиями. Колпак прижимается подготовленными кронштейнами. Если речь идёт о регионе, где направление ветра часто меняется, имеет смысл оборудовать установку обратным конусом, который позволит агрегату полноценно работать при любых направлениях ветра.

Итак, в данной статье мы рассмотрели что такое дефлектор в вентиляции. Подытоживая, можно сказать – это простое и эффективное приспособление, улучшающее вентиляцию объектов любой сложности, будь то общественные здания или жилые дома. Небольшой элемент увеличивает производительность вентиляционной системы на 15-20%, надёжно защищая внутреннее пространство от осадков, мелких частичек, мусора и пыли.

На последок рекомендуем посмотреть видео сравнение двух разновидностей дефлекторов

Узнайте как обезопасить себя от воровства со стороны управляющих компаний

Как своими руками покрыть крышу дома рубероидом

Виды дефлекторов

дефлектор ДС

Подбирая вентиляционный дефлектор, можно растеряться от разнообразия.

Наиболее распространенные сегодня виды дефлекторов вентиляции:

  • ЦАГИ;
  • Григоровича;
  • в форме звезды «Шенард»;
  • ASTATO открытый;
  • шарообразный «Волпер»;
  • Н-образный.

Пластиковые вентиляционные дефлекторы используются редко, так как они недолговечны и хрупки. Разрешается установка пластиковых дефлекторов на вентиляцию подвалов, цокольных этажей. Широко используются пластиковые дефлекторы только как автомобильные аксессуары.

Некоторые потребители ошибочно называют распределяющие устройства  для вентиляции натяжных потолков дефлекторами. Вентиляционные дефлекторы устанавливаются только на концы вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и анемостатами, через которые воздух равномерно и в нужных количествах проникает в помещение.

Дефлектор ASTATO

Модель вращающегося вентиляционного дефлектора, которая использует и механическую, и ветровую тягу. При достаточной силе ветра двигатель выключается и ASTATO работает по принципу дефлектора вытяжной вентиляции. В штиль запускается электродвигатель, никак не влияющий на аэродинамику в системе вентиляции, но обеспечивающий достаточное разрежение (не более 35 Па).

Электродвигатель очень экономичен, включается он по сигналу датчика, измеряющего давление на выходе вентканала. В принципе большую часть года дефлектор вентиляции работает на ветровой тяге. В устройство дефлектора вентиляции ASTATO входят датчик давления и реле времени, которые автоматически запускают и выключают двигатель. При желании это можно делать вручную.

Статический дефлектор с эжектирующим вентилятором

Статический дефлектор с эжектирующим осевым вентилятором

Частично вращающийся дефлектор вентиляции – это новинка, которая очень успешно работает уже несколько лет. На выходы вентканалов устанавливаются дефлекторы ДС, чуть ниже располагаются низконапорные вентиляторы с пониженной шумоотдачей. Вентиляторы запускаются датчиком давления. Стакан выполнен из оцинкованной стали с термоизоляцией. К нему подведены воздуховоды с шумоизоляцией, дренаж. Вся конструкция прикрывается снизу навесным потолком.

Дефлектор-флюгер

Устройство относится к категории активных вентиляционных дефлекторов. Его вращает сила движущихся потоков воздуха. Вращаются корпус с крышками за счет подшипникового модуля. Во время движения между козырьками, ветер формирует зону пониженного давления. Преимущество этого вида вентиляционного дефлектора в возможности «подстроиться» под любое направление ветра и хорошей защите дымохода от ветра. Недостаток вращающегося дефлектора вентиляции в необходимости смазывать подшипники и следить за их состоянием. В сильные морозы флюгер обмерзает и плохо выполняет свою функцию.

Ротационная турбина

В тихую погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Потому ротационные турбины не так широко распространены, несмотря на привлекательный вид. Устанавливают их лишь в местностях со стабильным ветром. Еще одно ограничение — такой турбодефлектор нельзя использовать для дымоходов печей на твердом горючем, так как он может деформироваться.

Виды ротационных дефлекторов

Для улучшения действия вентиляционной системы квартиры или частного дома разработано много модификаций дефлекторов. Некоторые из них статические, другие — ротационные.

К последним можно отнести турбины с вращающейся головкой-крыльчаткой, которая работает благодаря силе ветра.

Конструкция дефлектора может иметь вращающийся или статичный корпус. Все устройства созданы для улучшения тяги в дымоходе или вентиляционном канале, для защиты от дождя, снега, града, от проникновения птиц. Но самым эффективным из всех считается турбодефлектор

Классификацию ротационных турбин можно провести по следующим характеристикам:

  • материалу изготовления — производят изделия из нержавейки, оцинкованного или окрашенного металла;
  • диаметру присоединительного кольца (насадки) — он может составлять от 110 до 680 мм, размеры соответствуют типичным размерам канализационных труб.

Производители выпускают модели турбодефлекторов, которые внешне очень схожи друг с другом. Но их характеристики могут несколько отличаться.

Вот краткая информация о некоторых из них:

  • Турбовент. Одноименная компания выпускает ротационные вентиляционные турбины из алюминия, толщина которого равна 0,5—1,0 мм. Основание изготавливают из гальванизированной стали 0,7—0,9 мм. Изделие окрашивают в любой цвет по общепринятому цветовому стандарту — RAL.
  • Турбомакс. Производитель реализует свое изделие, называя его естественный нагнетатель тяги. Для изготовления используется сталь марки AISI 321 толщиной 0,5 мм. Изделие можно использовать как для вентиляционных, так и для дымовых каналов, оно выдерживает температуру до +250 °C.

Это продукция из высококачественной нержавеющей стали. Походит для улучшения тяги в вентиляционных системах и дымоходах. Применяют в условиях повышения температуры до 500 °C.

На рынке встречается также продукция менее известных торговых марок и производителей

К покупке таких изделий следует отнестись с осторожностью, запрашивая сертификат качества

Плюсы и минусы

Рассматриваемые турбины имеют уникальные свойства. Изделия подходят для создания вытяжки и дымоходов газовых котлов лучше, чем другие приборы.

К их плюсам можно отнести:

  1. Срок эксплуатации — до пятнадцати лет.
  2. Простое обслуживание и экологичность.
  3. Красивый внешний вид, позволяющий применять изделие на жилых домах.
  4. Стойкость к сильном потокам воздуха. Компоненты прибора соединены качественно. Даже сильные потоки воздуха не сдвинут его с места.
  5. Хорошо выводит влагу. Предупреждает возникновение капель конденсата на крыше и стенах сооружения.
  6. Верхняя часть турбодефлектора подвижная. Она лучше разряжает воздух и не позволяет нагреваться зданию. Изделия снижает расходы на отопление и кондиционирование.
  7. Прочность. Рассматриваемая продукция делается из оцинкованной стали или алюминиевых сплавов.
  8. Не допускает проникновения в дымоходную конструкцию дождя, снега или мусора.
  9. Не потребляет электроэнергию. Прибор функционирует за счет воздействия силы ветра.

У изделия есть и минусы. В безветренных условиях головка прибора не будет крутиться. А это негативно отразиться на показателях тяги. Если головка прекратила свое движения зимой в период выпадения снега или дождя, она может примерзнуть. В этом случае, прибор прекратит свое вращение. Поэтому придется лезть на крышу и удалять с него излишки влаги. Это позволит восстановить его функционирование.

Что такое турбодефлектор

Очень симпатичное устройство, напоминающее по форме и размерам средневековый восточный головной убор – тюрбан. По сути, это насадка на верхний срез вентиляционной трубы:

  • Корпус вентиляционного турбодефлектора представляет набор спиральных полосок из металла, собранных и закрепленных на плоской стальной «макушке» — площадке;
  • Конструкция позволяет тыквообразному корпусу вращаться с небольшой скоростью вокруг вертикальной оси.

Скорость вращения блестящего корпуса невелика, всего 3-5 об/с, поэтому правильно установленный турбодефлектор при небольшом ветерке не создает какого-либо дискомфорта, не издает шумов и скрипов.


К сведению! По отзывам владельцев, установка турбодефлектора на дымоход является лучшим способом отпугнуть назойливых птиц от теплой дымовой трубы.

В этом качестве ему нет равных. Движущаяся блестящая поверхность лопастей турбодефлектора оказывается намного эффективнее обычных флюгеров и стационарных грибков над вентиляционной трубой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
