Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажу

Конфигурации установки

Еще на этапе проектирования конструкции необходимо определиться со схемой инсталляции устройства. Как установить вентиляционный грибок на поверхности крыши, чтобы выходы работали с максимальной эффективностью? Принципиальный выбор делается среди двух установочных конфигураций:

  • Точечный монтаж. Грибок интегрируется в область конька или на скате, собирая под своей заборной нишей патрубки от всех каналов вентиляционной сети. Иными словами, один крупноформатный аэратор будет обслуживать циркуляцию воздуха от всего дома. Данный вариант подходит для небольших построек, где также предполагается минимизировать количество мостиков холода.
  • Групповой монтаж. Используется несколько грибков, каждый из которых отвечает за вывод от одного или двух вентиляционных стояков. На крыше устройства располагаются на коньке, но с определенным шагом друг от друга. Данная схема выгодна более интенсивным выводом воздушных потоков, но требует больше ресурсов и расходников при монтаже.

Как защитить вентиляционный канал?

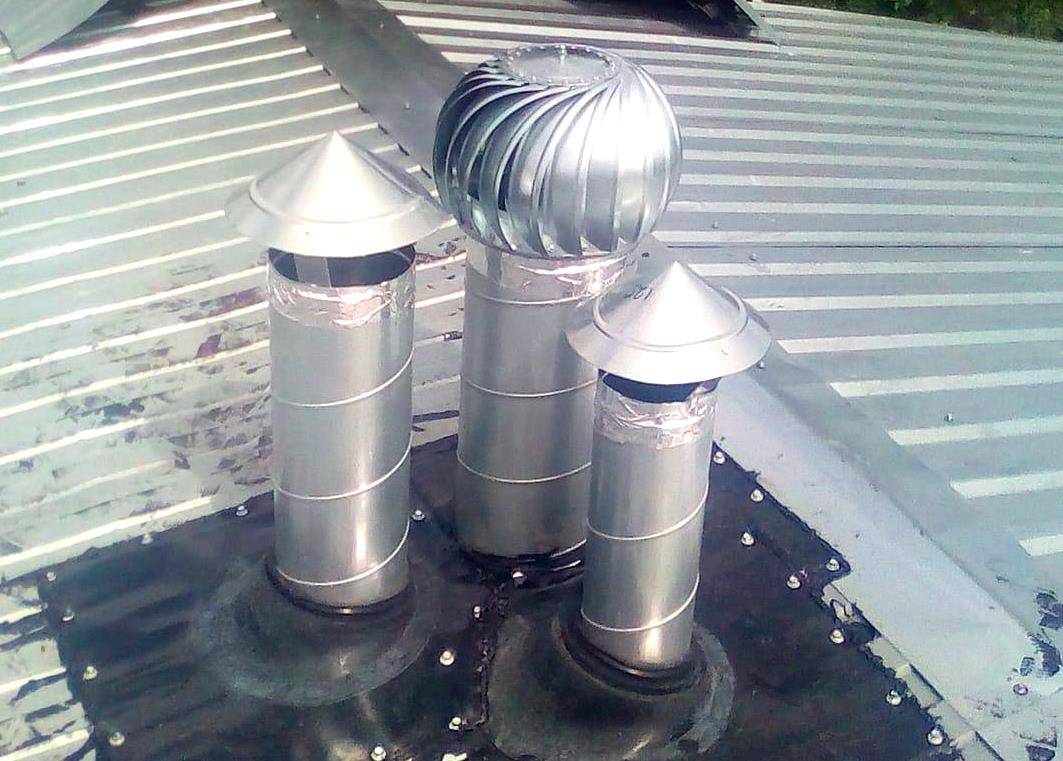

Несложно заметить, что вентиляционные трубы, возвышающиеся над кровлей, отличаются по своей конструкции. Дело в том, что некоторые из них не оснащены ни «грибком», ни дефлектором. Это трубы для обслуживания канализации.

В канализационных трубах воздух всегда теплый, поэтому любые элементы, установленные сверху, в зимний период будут покрываться наледью, вследствие чего труба просто перестанет работать

Фановые трубы для канализации выглядят «скромнее» других аналогичных элементов на крыше. Они заканчиваются или оголовком с резьбой, если это универсальные изделия, или просто усеченным концом

Но остальные вентиляционные воздуховоды требуют защиты. Для этого к верхней части прикрепляют устройство, предотвращающее попадание внутрь канала уличного мусора: сухих листьев, веток, пыли, песка. Защитный элемент носит различные названия – «грибок», колпак, флюгарка, крышка, «зонтик».

Для красивых коттеджей с дорогой отделкой заказывают и соответствующие колпаки – кованые, декоративно оформленные, эксклюзивные, сочетающиеся с перилами террас и лестниц

Если вы самостоятельно захотите сделать «грибок» – это несложно. Видеоинструкцию по сборке найдете в конце статьи.

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

  • При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
  • Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
  • Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
  • Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

  • В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
  • Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

  • одна большая – порядка 300х600 мм;
  • две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

  • При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
  • На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
  • Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
  • При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Как правильно обходить трубу?

Зашивка трубы – способ прикрыть место стыка и в некоторых случаях сам воздуховод.

Делается это из таких соображений:

  • внешний вид кровли;
  • не смотря на соблюдение требований к высоте трубы, отсутствует тяга;
  • нет уверенности в качестве материала из которого изготовлена вентиляционная шахта, есть опасения, что она разрушится под действием атмосферных осадков.

Для обхода вентиляционной трубы используют различные материалы. Они разнятся по стоимости, а также по своим характеристикам.

Конкретный тип вентиляционной трубы подбирается не только с учетом ее характеристик, но и обращая внимание на материал, которым покрыта кровля

Наиболее популярный – оцинкованный материал, который покрыт полимером. Это самый дешевый способ обхода трубы, он долговечен в использовании и имеет презентабельный вид. Так как вентиляционная труба не считается огнеопасной, для ее обшивки можно использовать сайдинг.

В некоторых случаях возникает необходимость обойти вентиляционную трубу мягкой черепицей, что разумно делать только в том случае, если вся кровля изготовлена из такого материала.

Правила укладки гибкой черепицы не отличаются при обходе вентиляционной трубы. Вместе с тем, стоит следить, чтобы стыки черепицы не пропускали воду к стыку воздуховода, а также не мешали свободному спуску осадков с крыши.

Установка трубы вентиляции на кровлю

Прежде чем рассмотреть весь процесс, начнем с подготовки инструментов и материалов для работы. Сразу хочется оговориться, что их выбор напрямую зависит от того, какой кровельный материал используется в доме. Самыми популярными решениями для обустройства крыши являются металлочерепица, шифер, мягкая кровля или профнастил. Мы рассмотрим процесс выведения через металлочерепицу. Для этого потребуются такие инструменты:

  • вентиляционная труба (проще использовать вентиляционный узел прохода в сборе, как на фото ниже);
  • электролобзик и электродрель;
  • ножницы по металлу для резки металлочерепицы;
  • зубило;
  • утеплительный материал;
  • уровень, рулетка, маркер;
  • уплотнительные прокладки;
  • отвертки, саморезы и герметик.

Инструменты и материалы просты, поэтому не требуют особого профессионализма в работе. Даже новичок сможет справиться с этой задачей. Когда все готово, можно приступать к работе.

Сначала нужно определить место, где будет располагаться вентиляционная труба. Выше мы рассмотрели некоторые советы и требования, согласно правилам, указанным в СНиП. Определившись с местом, можно приступать к разметке на кровле. Она делается при помощи маркера, рулетки и уровня. Если вы приобрели уже готовый узел прохода вентиляции, то в комплекте поставки есть специальный шаблон, упрощающий задачу. По намеченному контуру выполняется резка материала. Так как мы говорим о металлочерепице, то для резки потребуется зубило, электролобзик и ножницы по металлу. То же касается профнастила

Важно учитывать, что металл покрыт защитным слоем, который предотвращает коррозию. Дабы не нарушать его целостность, лучше не использовать болгарку. В идеале использовать ножницы по металлу

Для шифера рекомендуется использовать болгарку. Согласно разметке вырезается соответствующее отверстие. Битумную черепицу режут специальным кровельным ножом с закругленным лезвием

В идеале использовать ножницы по металлу. Для шифера рекомендуется использовать болгарку. Согласно разметке вырезается соответствующее отверстие. Битумную черепицу режут специальным кровельным ножом с закругленным лезвием.

Такое же отверстие проделывается во всем кровельном пироге: гидроизоляция, пароизоляция, утеплительный материал. Получается, что мы сделали сквозное отверстие через крышу, в которое и будет установлена вентиляционная труба. По шаблону выполняется разметка по расположению проходного узла, а также просверливаются отверстия для фиксации саморезов. После чего крыша очищается от пыли, опилок, мусора. Перед наклеиванием прокладки участок обезжиривается.

Дальше берется резиновый уплотнитель и прижимается к месту, дабы получить форму листа металлочерепицы. На его нижнюю часть, где уплотнитель и будет прилегать к металлочерепице, следует нанести слой герметика. После чего приложить уплотнитель на свое место. Дальше уплотнитель закругляется шурупами. Если все сделано правильно, то излишки герметика будут выходить из-под прокладки. Они разглаживаются и убираются пальцем. Проходной элемент для трубы устанавливается на уплотнительную резинку и фиксируется посредством саморезов. Шлейки уплотнителя нужно затянуть на штыри проходного элемента.

Осталась самая малость – установить трубу вентиляции на свое место, проверить ее вертикальное расположение и зафиксировать посредством шурупов к проходному элементу.

На этом монтаж завершен. Труба вентиляции вытяжная на крышу установлена и готова выполнять свои функции. Правда просто так оставлять ее не рекомендуется. Существуют некоторые хитрости, позволяющие защитить вентиляцию от птиц, осадков и улучшить тягу. Для этого оборудуются зонтики, капельники и дефлектор. Подробную информацию о монтаже вентиляционной трубы через крышу вы увидите из данного видео.

Виды узлов: какой проход воздуховода выбрать?

Производители рекомендуют для различных типов кровли применять индивидуальные узлы прохода сквозь кровлю. Проконсультировавшись у продавцов специализированных магазинов, можно вместе с кровельным материалом приобрести необходимую конструкцию прохода.

Современные специализированные узлы прохода оснащены продвинутыми системами контроля потоков воздуха. Такое оборудование более точно соответствует нынешним требованиям комфорта. Установка таких систем требует больше навыков, нежели обычных устройств.

В обустройстве кровельного прохода без элемента заводского производства используются металлические или железобетонные стаканы, в которых закрепляют гильзу – отрезок трубы большего диаметра, чем вентиляционный выход

Прежде чем приобретать высокотехнологичный узел прохода, оцените целесообразность его приобретения. Если объемы помещений небольшие, лучше остановить выбор на обычных механических моделях.

Узел прохода — это труба с заглушкой. Но разные модели могут  отличаться  своими параметрами и видом.

Таблица разновидностей воздуховод на крышу дома:

Конструктивные отличиякраткое описание


Бесклапанные модели / с клапанами

Цена конструкций без клапанов дешевле, однако здесь не предусматривается регулировка вывода воздуха с перекрытием потоков. Монтируется чаще в частных строениях. Клапанные образцы имеют заслонку, чтобы регулировать прохождение воздуха. Устанавливаются в административных и производственных помещениях, где не требуется регулярная работа вентиляции.


Утепленный / без утеплителя

Утепленные варианты могут оснащаться базальтовым  или слоем из стекловаты. Удобны, если труба вентиляции на крышу дома находится в основном на улице либо размещается далеко от конька. Неутепленные модели подходят для мягкого климата. Слой утеплителя помогает избавиться от чрезмерного конденсата, появляющегося из-за перепада температур и выходящих газов.


Механические конструкции / автоматизированные

Механические экземпляры оснащены специальным тросиком, позволяющим вручную управлять воздушными потоками. В Автоматические оборудованы — контроллером, полностью управляющим системой вентиляции.

Все модели имеют индивидуальную маркировку, с помощью которой легче разбираться в разновидностях оборудования. Это соединение букв и цифр соответствующих определенному экземпляру, к примеру УП1-03.

На плоских кровлях проход обустраивается с помощью юбки из гидроизоляционного ковра и установленного сверху герметичного колпака или подобного приспособления

Две цифры в конце, показывают размер конструкции. Они колеблются в пределах 01 — 10. Первая цифра указывает на конструктивные особенности продукта.

В этом случае, единица демонстрирует, что узел без клапана и кольца конденсата. Двойка указывает, что конденсатное кольцо отсутствует, но есть механический клапан. Наличие тройки указывает на модель с кольцом + механическим клапаном.

Пошаговая инструкция по монтажу

Технологически процесс установки вентиляционного грибка реализуется следующим образом:

  • После подготовки точек монтажа создаются монтажные отверстия. С помощью комплектного шаблона производится раскрой ниши нужного формата на кровле.
  • Если непосредственно под местом установки проходят коммуникации или элементы стропильной системы, то со стороны подкровельного пространства придется использовать колена, переходники и угловые адаптеры, которые позволят сместить канал подводки.
  • Если кровля имеет металлическую основу, то после выреза отверстия края обрабатываются специальной антикоррозийной краской.
  • После высыхания нанесенного покрытия в подготовленную нишу усаживается уплотнительное кольцо для грибка.
  • Несущий элемент садится на силиконовый герметик и крепится шурупами.
  • В кольцо с фланцем монтируется вентиляционный гриб и также фиксируется метизами.
  • С тыльной стороны трубы соединяются с подведенным стояком – узел примыкания обрабатывается герметиком и фиксируется хомутом-держателем к ближней стропильной балке. Собственно, по этой причине стоит располагать точки выхода недалеко от элементов стропильной системы – они позволят произвести более надежное крепление на участке прохода трубы к отверстию в кровле.

Узел прохода вентиляционной трубы

Проходной узел вентиляции на крыше представляет собой трубу из металла или пластика, которая помещается в отверстие в кровле. Труба фиксируется в металлическом стакане. После ее установки отверстие герметизируется и утепляется снаружи и изнутри. Снизу с узлом стыкуется воздуховод, а сверху устанавливается дефлектор.

Удобнее для монтажа прохода венттрубы использовать готовое заводское фасонное изделие. Производители вентиляционных систем предлагают множество моделей, различающихся по конструкции, форме и цвету. Для каждого типа кровли разработаны свои разновидности вентиляционных труб.

Наибольшим спросом пользуются стальные оцинкованные трубы обернутые в слой полипропилена. В нижней части такого изделия находится уплотнитель, а сверху – колпак с дефлектором.

Нельзя объединять выходы воздуховодов в один, иначе при возникновении неблагоприятных погодных условий в результате обратной тяги по дому распространятся неприятные запахи

Особенности монтажа узла прохода венттрубы зависят от ряда факторов:

  • от типа кровли – сложная или плоская, одно- или двускатная;
  • от кровельного материала – металлическая или керамическая черепица, профнастил, мягкая черепица и пр.;
  • от угла скатной кровли.

Должны быть тщательно выполнены герметизация и утепление кровли в месте установки проходного элемента. Если этого не сделать, через место стыка трубы с покрытием в слой теплоизоляции кровельного пирога и в помещение будет попадать влага, что вызовет разрушение конструкций.

Место стыка вентиляционной трубы с кровлей должно быть тщательно загерметизировано. Герметизация производится путем накладки водоотталкивающего материала на место прохода и нанесения силиконового герметика под фланец вентиляционного выхода

Какие основные требования предъявляются к узлу прохода:

  • выходы трубы должны быть строго вертикальными, чтобы воздух при движении вверх не встречал препятствий;
  • для каждого воздуховода – из кухонной вытяжки, из стояка канализации, из санузлов должен быть отдельный выход на крышу;
  • оптимальный вариант – вытяжные выходы проходят близко к коньковому ребру крыши, но так, чтобы прогон не был нарушен и вся опирающаяся на него стропильная система не была ослаблена;
  • выбранные фасонные изделия должны обеспечивать беспрепятственное движение воздушных масс и герметичность.

Основным элементом узла прохода является выход – фасонное изделие: патрубок с гибким металлическим основанием, выполненным в виде фланца. Его прижимают к кровель ному покрытию, придавая рельеф кровли, на который монтируют. В процессе установки добиваются геометрии использующихся кровельных материалов и обеспечивают безукоризненную герметизацию узла.

В продаже можно встретить разные типы фасонных изделий, облегчающих и ускоряющих проведение монтажа вентиляционного выхода на кровлю. Можно приобрести отдельно – выход для вытяжки, отдельно – для канализации и пр.

Кровельная проходка: правильный монтаж обеспечит полную герметичность кровельного пирога

Существует несколько разновидностей проходных элементов:

  1. Бесклапанные/с клапаном. Бесклапанные модели прекрасно подходят для обустройства вентвыходов в частном доме. Клапанные больше подходят для производственных зданий.
  2. С утеплением/без утепления. В холодных регионах лучше выбирать вентвыход с термоизоляцией. Тем более утеплитель необходим, если труба размещается близко к карнизу. В регионах с теплыми зимами достаточно будет варианта без утеплителя.
  3. С ручным и автоуправлением. Выбор зависит от бюджета конструкции. Большой популярностью у владельцев частных домов пользуются изделия с тросиком для регулировки циркуляции воздуха.

Для устройства вентиляционной проходки нельзя покупать аналогичную деталь для дымохода, так как в них реализована ненужная для вентвыходов противопожарная защита.
