Терморегулятор для холодильника: устройство, проверка + тонкости замены при необходимости

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Обычно терморегулятор находится рядом с регулировочной ручкой, с помощью которой выставляют температуру воздуха в холодильной камере. Двухкамерные модели снабжены набором их двух таких ручек

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание. Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской

Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом

Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если холодильник совсем не включается, причиной может быть не только неисправность термореле, но и поломка компрессора, например, перегоревшая обмотка двигателя

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции.

При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета.

На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый — соединен со световым индикатором.

Для подключения термореле используются провода с различной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать во время обратной сборки

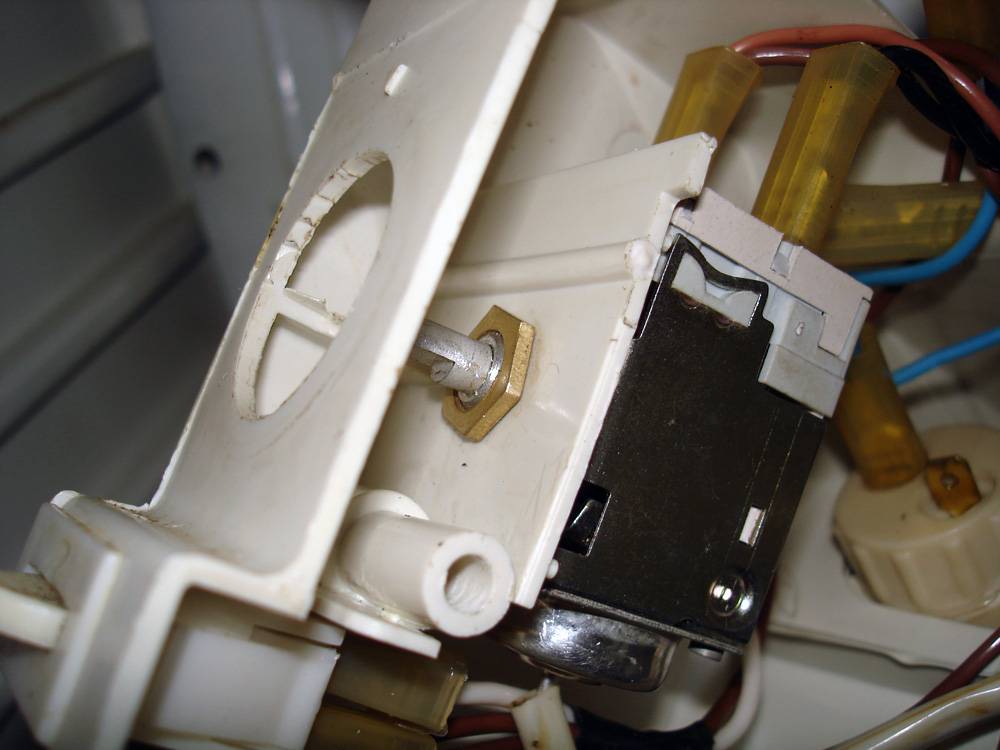

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры.

Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно.

Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

Если терморегулятор расположен внутри холодильной камеры, обычно он скрыт под пластиковым кожухом, где также может быть смонтирована лампа для освещения

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора.

Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Как отрегулировать реле на холодильнике

Выполнять такую процедуру рекомендую в следующих случаях:

  • задняя стенка полностью покрыта инеем. Если наледь присутствует лишь на половине стенки, то регулировка не поможет;
  • слишком низкая температура в холодильной камере.

Такие причины регулировки относятся к двухкамерным агрегатам. В однокамерных достаточно проверить распределение льда в морозилке. Если ее внутренние стенки полностью покрыты инеем, то процедура может принести результат. В случае отсутствия изморози на каком-либо участке и постоянной работы мотора причина неисправности кроется в утечке фреона, деформации уплотнителя или непроходимости фильтра.

Отрегулировать термостат человеку без опыта сложно. Специалисты тратят не меньше суток на подобную процедуру, если агрегат двухкамерный. Регулировка термостатов однокамерных холодильников занимает в 2 р. меньше времени, так как их режим работы и отдыха намного короче.

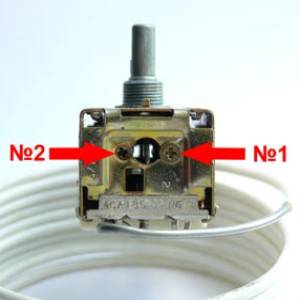

Рассмотрим, как отрегулировать устройство на примере термостата Danfoss 25Т65 для двухкамерного холодильника:

  • ручку управления поставьте в среднее положение;
  • если закрутите центральный регулировочный болт, то агрегат отключится. Если немного открутите, то длительность работы холодильника увеличивается;
  • второй болт расположен с наружной части. Им регулируют время стоянки агрегата. Если открутите, то будет стоять дольше, закрутите — меньше.

Конструкционные особенности и принцип работы

Терморегулятор или термостат – это один из основных элементов, без которого невозможна нормальная работа холодильника. Он фиксирует показания датчиков температуры в холодильной и морозильной камере и подает сигнал на пусковое реле компрессора.

В соответствии с этими сигналами компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает заданного уровня. Технически терморегулятор представляет собой реле, на одном конце которого имеется герметичная трубочка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и соединение которых подает сигнал на компрессор. Конец трубочки с фреоном, ее еще называют капиллярной трубкой, фиксируется на испаритель.

Хладагент, помещенный внутри, чутко реагирует на нагрев и охлаждение. Когда температура снижается или повышается, внутри трубки изменяется уровень давления, в результате чего соединяются или размыкаются контакты реле.

Движением контактов управляет небольшая пружинка. Она используется для установки уровня температуры, которая должна быть внутри холодильной камеры. К пружинке присоединена ручка регулировки температуры. При повороте этой ручки изменяется степень натяжения пружинки.

В результате для смыкания и размыкания контактов нужно приложить большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором контакты срабатывают.

Терморегулятор – это небольшое устройство, которое снабжено герметичной трубкой с датчиком, заполненным хладагентом. На основании изменений температуры испарителя реле включает или отключает компрессор

Так регулируется степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается на основании фактических показателей, которые фиксирует капиллярная трубка.

Но в подобных моделях используется электронный модуль управления, способный одновременно управлять данными с нескольких датчиков. Такой терморегулятор починить или заменить в домашних условиях возможно не всегда. Для обращения со сложной электроникой нужны знания и особое оборудование.

Обычно терморегулятор устанавливают внутри или снаружи холодильной камеры. Перед началом ремонта не помешает изучить устройство холодильника и техпаспорт прибора. Там может быть много полезной информации по устройству конкретной модели терморегулятора, а также о месте его расположения.

Обычно термореле находится рядом с ручкой для установки температурного режима. Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.

Ручка регулировки расположена прямо на нем. Для извлечения термореле нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

У более современных моделей термореле размещают вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами

Но искать терморегулятор нужно так же возле ручки управления, обычно под корпусом холодильника где-то вверху. Ручку точно так же снимают, отвинчивают крепеж и находят искомое за защитной панелью.

Термостат для управления, самодельным, однокамерным холодильником.

Эксплуатация самодельного холодильника с механическим терморегулятором,

для радиолюбителя это уже не интересно,

Перейти к покупкам

тут, конечно же, радиолюбитель может собрать какой либо нестандартный термостат .

«Термостат для управления холодильником» собственно представляет собой; термостат, который предназначен для поддержания температуры внутри одной холодильной камеры с точностью до 0.1°С, с использованием настраиваемого гистерезиса, установки пользователь выбирает самостоятельно.

И дополнительно используется два термометра с точностью до 0.1°С.

Назначение термометров, информация о температуре окружающего воздуха.

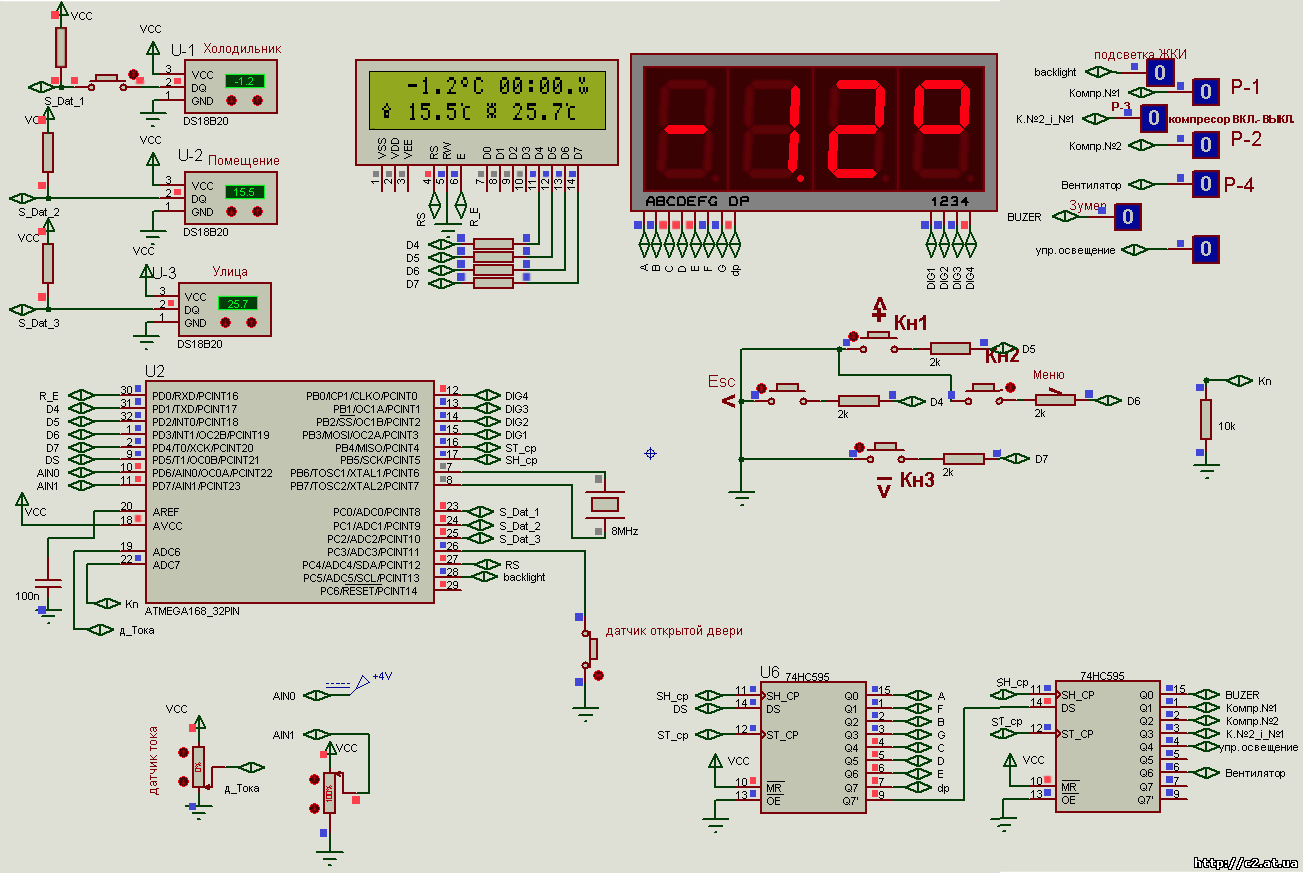

Схема.

Перейти к покупкам

Основные элементы схемы это; ЖКИ 16х2 на базе контроллера HD44780 или KS0006, МК ATmega8 с любой буквой и корпусе, внешний кварц 8 МГц, пьезодинамик с генератором.

Датчики температуры .

Остальная часть схемы, может иметь различные варианты исполнения, если вы имеете достаточную практику в сборке подобных схем, вам не составит большого труда, сделать замену какой либо части схемы. Например; Step-down converter микросхема MC34063 – на «кренку», подключить реле 12V — вместо реле 5V, или часть схемы МОС3063 + ВТ137 заменить на релейную в случае необходимости.

FUSE. Схема МК работает с кварцем, на частоте 8MHz.

Принцип работы программы.

Термостат — датчик U-1, имеет настраиваемый порог температуры и гистерезиса. Настройка производится из пользовательского меню, вход в меню происходит после нажатия кнопки Кн2, в этом же меню вводится вручную количество используемых датчиков DS18b20 (по умолчанию 3 шт.), это такая необходимость, чтобы в случае ошибки определения температурных датчиков во время работы термостата, это обеспечивает управление компрессором только тем датчиком, который подключен для него при настройке схемы.

Датчик U-2, U-3, это дополнительные термометры, используются для отображения на ЖКИ температуры окружающего воздуха в помещении и улице.

Сигнальный выход РВ1 (15 нога МК) предназначен для подачи звукового сигнала в случае обрыва датчика(при неправильно выставленном в меню кол. датчиков, это тоже вызовет сигнал неисправности).

Исполнительный выход РС0 (23 нога МК) управляется термостатом U-1, предназначен для управления компрессором холодильника. Выход РС2 (25 нога МК) это инверсия выхода РС0.

Исполнительный выход РС1 (24 нога МК) предназначен для подключения второго компрессора, отличие от выхода РС0 это 3-х секундная задержка на включение и выключение, ( в приведенной выше схеме, показано последовательное включение реле для одного компрессора).

Исполнительный выход РС5 (28 нога МК) управляет вентилятором, предназначенным для смешивания воздушных потоков внутри холодильной камеры. Команда на включение вентилятора подается периодически на 10 секунд, пауза между включениями вентилятора, во время работы компрессора в активном состоянии 3 минуты, во время простоя компрессора пауза 8 минут.

Измерительный вход РС4 (27 нога МК) используется для определения пропадания основного питания схемы, в это время у МК проходит команда на сохранение накопленных данных статистики работы термостата. Порог напряжения при котором происходит запись в память МК, при настройке можно видеть визуально на экране ЖКИ, в виде графической буквы z (место-расположение на дисплее, в первой строке, 8-е знако-место).

Просмотр статистики.

Текущий в первой строке ЖКИ правая часть экрана, или более полный осуществляется по нажатию кнопки Кн1.

Первая строка это время текущее время работы компрессора в активном состоянии, вторая строка это время неактивности компрессора, то есть паузы.

Далее Кн2, просмотр общего (накопленного) времени работы компрессора в активном состоянии, и количество подачи команд на его включение. Переход в следующий пункт меню, где при желании можно обнулить эту статистику.

Работу схемы можно протестировать в proteus’е.

Вариант программы №1

Архив файлов проекта термостата для холодильника: прошивка V1, proteus, печатная плата.

Вариант программы версии №2

Схема.

Печатная плата.

Архив файлов проекта термостата для холодильника: прошивка V2, proteus, печатная плата. На главную

Рекомендации и советы

Зачастую, дорогостоящие поломки происходят в результате неправильной эксплуатации оборудования. Рассмотрим несколько советов от специалистов, которые продлят жизнь агрегата.

Если по неосторожности холодильник был выключен, не стоит торопиться его включать, необходимо выждать некоторое время и после этого произвести запуск.
После разморозки, нужно дать время охладится камерам, а затем загрузить продовольствия.
Для бережной работы двигателя не стоит устанавливать максимальную температуру, достаточно выставить ручку на середину, чтобы режим работы агрегата был эффективным.
Нельзя загораживать испаритель продуктами, нарушение его работы приведет к более глобальным поломкам.
Запрещено откалывать лед при разморозке. Для быстрого процесса лучше воспользоваться теплой водой.
В дверце холодильника стоит хранить легкие продукты, для оберегания уплотнительной резинки от износа.
Устанавливать холодильное устройство вдали от отопительных приборов.
При поломке агрегата обратиться к специалисту.. Выполняя все рекомендации мастера, вы сможете избежать проблем с поломкой холодильника

Выполняя все рекомендации мастера, вы сможете избежать проблем с поломкой холодильника.

Итак, выяснить причину неисправной работы терморегулятора в холодильнике можно самостоятельно, при этом имея только базовые знания и понимание устройства холодильника. Но при обнаружении неисправности лучше обращаться к мастеру, который гарантированно исправит неполадки без вреда для других деталей.

Хотите разбираться лучше других?

  • Как можно проверить терморегулятор (термостат, термореле, термодатчик) бытового холодильника – Терморегулятор холодильника представляет собой реле, которое на основании степени охлаждения камер подает сигнал о запуске или отключении мотора компрессора. Неисправность этой…
  • Как проверить компрессор холодильника. Как проверить компрессор холодильника — пошаговая инструкция – За счет чего работает холодильник и какое место в нем занимает компрессор Сам принцип работы можно разделить на два основных этапа: На первом этапе газ фреон, оказываясь в…
  • Как проверить работоспособность компрессора бытового холодильника самостоятельно – Поломка холодильника способна сильно усложнить жизнь. Конечно, проще всего обратиться в сервисный центр или вызвать мастера на дом. Но в случаях, когда эти варианты по каким-либо…
  • Часто встречающиеся неисправности холодильника Indesit. Холодильник «Индезит»: неисправности. Ремонт холодильников «Индезит» – Устройство и принцип работы холодильника Для того чтобы отремонтировать холодильник вам потребуется понять принцип его действия. Сначала посмотрите на электрическую схему,…
  • Как проверить инверторный компрессор холодильника LG? – Принцип работы инверторного компрессора в холодильнике Холодильники потому и стали называться инверторными, поскольку таков принцип работы компрессора, то есть главного силового…

Конструкционные особенности и принцип работы

Терморегулятор или термостат — это один из основных элементов, без которого невозможна нормальная работа холодильника. Он фиксирует показания датчиков температуры в холодильной и морозильной камере и подает сигнал на пусковое реле компрессора.

В соответствии с этими сигналами компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает заданного уровня.

Технически терморегулятор представляет собой реле, на одном конце которого имеется герметичная трубочка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и соединение которых подает сигнал на компрессор. Конец трубочки с фреоном, ее еще называют капиллярной трубкой, фиксируется на испаритель.

Хладагент, помещенный внутри, чутко реагирует на нагрев и охлаждение. Когда температура снижается или повышается, внутри трубки изменяется уровень давления, в результате чего соединяются или размыкаются контакты реле.

Движением контактов управляет небольшая пружинка. Она используется для установки уровня температуры, которая должна быть внутри холодильной камеры.

К пружинке присоединена ручка регулировки температуры. При повороте этой ручки изменяется степень натяжения пружинки.

В результате для смыкания и размыкания контактов нужно приложить большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором контакты срабатывают.

Терморегулятор — это небольшое устройство, которое снабжено герметичной трубкой с датчиком, заполненным хладагентом. На основании изменений температуры испарителя реле включает или отключает компрессор

Так регулируется степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается на основании фактических показателей, которые фиксирует капиллярная трубка.

Но в подобных моделях используется электронный модуль управления, способный одновременно управлять данными с нескольких датчиков.

Такой терморегулятор починить или заменить в домашних условиях возможно не всегда. Для обращения со сложной электроникой нужны знания и особое оборудование.

Обычно терморегулятор устанавливают внутри или снаружи холодильной камеры. Перед началом ремонта не помешает изучить техпаспорт и инструкцию прибора, там может быть много полезной информации по устройству конкретной модели терморегулятора, а также о месте его расположения.

Обычно термореле находится рядом с ручкой для установки температурного режима. Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.

Ручка регулировки расположена прямо на нем. Для извлечения термореле нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

У более современных моделей термореле размещают вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами

Но искать терморегулятор нужно так же возле ручки управления, обычно под корпусом холодильника где-то вверху. Ручку точно так же снимают, отвинчивают крепеж и находят искомое за защитной панелью.

Как определить, что сломан именно термосенсор

Опишем, как проверить датчик температуры в холодильнике. Не стоит путать методы диагностики терморегулятора и сенсора: может быть сломано первое устройство, а второе быть исправным, и наоборот.

Советы, которые помогут определить, что сломан именно температурный сенсор:

  • для вариантов с микроконтроллеров:
    • замерить сопротивление электронного датчика (терморезистора) мультиметром. Значение должно совпасть с данными таблицы, показывающей зависимость номинала от t°. Способ не всегда подразумевает снятие датчика;
    • нередко сам электромодуль сигнализирует о выходе из строя сенсора, выдавая звуковые сигналы, а при наличии табло коды ошибок;
  • для механических типов способов меньше, как и ниже степень конкретики их результатов:
    • осмотр сильфонной трубки на предмет прорех, разгерметизации;
    • вынуть термостат, проверить мультиметром его цепь (может быть обрыв при рабочем сенсоре). Далее, продлить проводками его контакты, подключить в холодильник, вывести узел за шкаф, поместить трубку в холод/тепло и посмотреть, как будет работать.

Если холодильник не включается, то находят проводки термостата и замыкают их напрямую — узел можно не демонтировать. Если прибор заработает, значит, проблема в этом устройстве. Но данный способ не дает стопроцентной диагностики — может быть сломано именно термореле, а не датчик.

Часто всего ломаются терморезисторы испарителя — там среда и нагрузки более агрессивные (высокая влажность, постоянные значительные перепады температур).

Диагностика электронного датчика температуры (терморезистора)

Отдельно опишем, как проверить термодатчик на микроконтроллере для холодильника. Для примера возьмем холодильник Samsung Rb30j3200ef с датчиком DA32-10105q, снабженным термопарой (терморезистором) 502AT-2.

Находим в инструкции холодильника модель термопары, в сети — техописание для нее:

Поиск спецификации (specification, datasheet) обычно проводится по зарубежным источникам, в PDF файле техдокументации указаны все характеристики терморезистора. По таблице видим, что сопротивление составляет 5 кОм при +25° C, рабочий диапазон от −50 до +110° C.

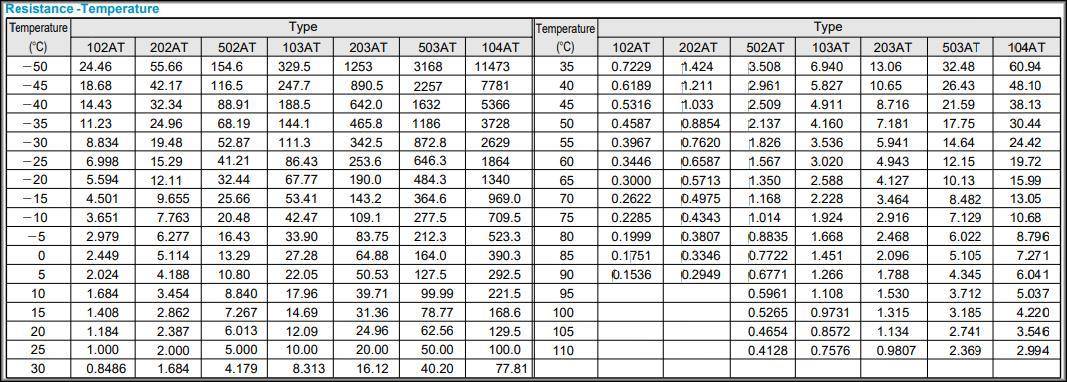

Находим 502АТ-2 и смотрим остальные данные, сопоставляя с температурой:

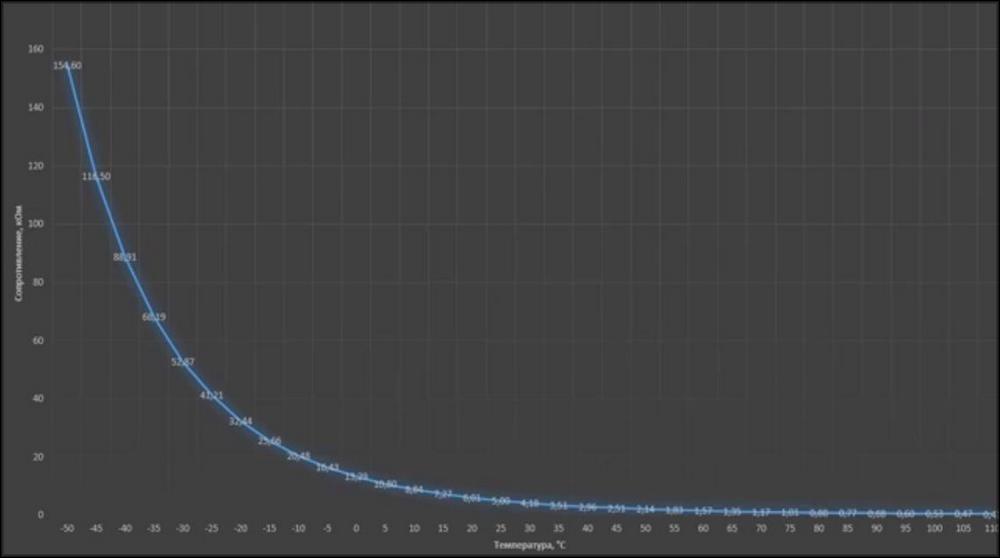

Далее, смотрим по графику, как меняется сопротивление в процессе роста/понижения температуры. Чем она выше, тем ниже число Ом и наоборот.

Вынимаем и диагностируем электронный датчик

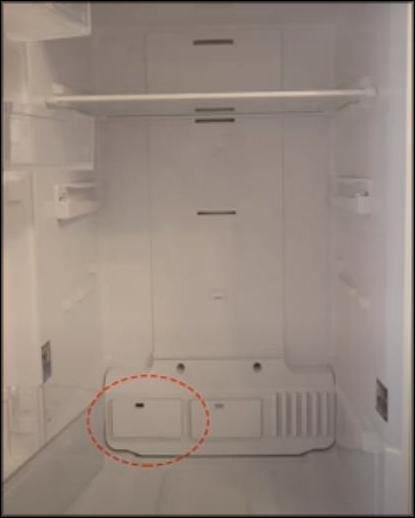

Снимаем крышку отсека:

Под крышкой:

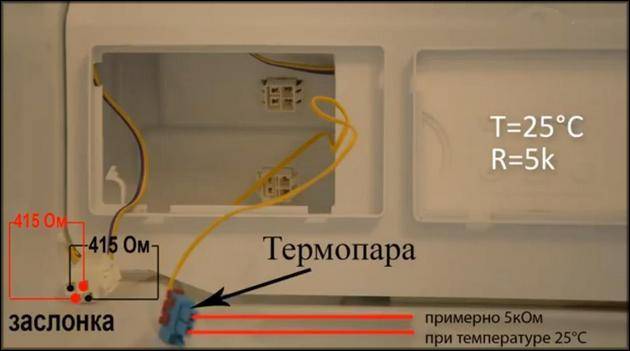

Отсоединяем разъем термопары. Замеряем ее сопротивление при комнатной температуре: при +25° C надо, чтобы было 25 кОм. Если показатель другой, значит, есть поломка:

Если обнаружена поломка, надо вытащить и заменить термопару. Откручиваем 3 винта, снимаем всю заднюю большую панель:

Данное отверстие — воздховод, по которому холод идет в морозилку, здесь есть заслонка, она видна если перевернуть снятую крышку:

Если крышку разобрать, найдем термопару:

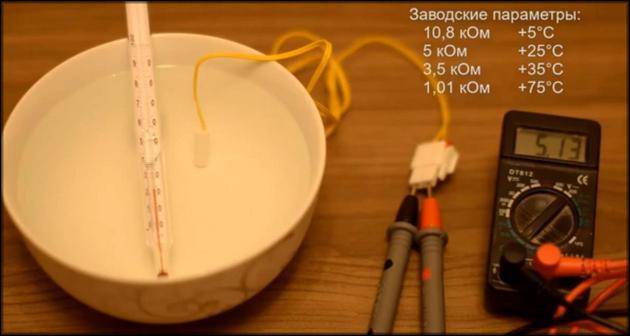

Термопара снимается, погружается в воду комнатной температуры (так среда будет стабильнее), мультиметр переводится на измерение сопротивления. Сравниваем значения с заводскими (есть в таблицах спецификации).

Добавляем нагретую жидкость и кипяток — сопротивление понижается.

Терморезистор исправен — показания отвечают графику и таблицам в «даташит». На практике нет смысла опускать термопару в воду, достаточно замерить сопротивление при наличной температуре, не вытаскивая из посадочного места (для наглядности повторим фото):

Как устроен терморегулятор

Устройство и принцип работы прибора механического типа:

  • С одной стороны на испарителе термостата установлена герметичная манометрическая трубка, наполненная фреоном. Это хладагент, который реагирует на увеличение температуры окружающей среды повышением давления. Конец этой капиллярной трубки вынесен в холодильную камеру.
  • Как следствие возрастания давления контакты с другой стороны прибора замыкаются при помощи специальной пружины. Запускается компрессор.
  • Пружина находится в специальном защитном коробе, который также называется «сильфон». Степень герметичности сильфона определяет точность считываемых показаний. В холодильниках следующего поколения размещают по несколько пружин сразу.
  • В результате работы компрессора температура падает. Давление фреона в трубке тоже снижается. Это приводит к размыканию контактов и последующему отключению компрессора.

Положение пружины можно задавать при помощи ручки управления температурным режимом. Размыкание контактов при небольшом давлении в системе требует совсем немного сил. Если давление велико, для размыкания контактов потребуется несколько больше усилий.

Электронный термостат стоит дороже, однако он же считается более надежным типом устройства. Он состоит из:

  • Управляющего модуля.
  • Датчика температуры. В одном холодильнике может быть установлено сразу несколько термодатчиков. В новых моделях пространство устройства разделено на зоны охлаждения, каждая из которых снабжена собственным датчиком.

Температуру в электронном термостате считывает резистор. В некоторых случаях чувствительность прибора обеспечивается за счет устройства «тиристор».

Трёхфазные компрессоры и компрессоры инверторных кондиционеров.

У трёхфазных компрессоров и у инверторов сопротивление между обмотками должно быть одинаковое, так как у них нет пусковой обмотки, а в остальном методика выявления неисправностей такая же, как и для однофазного компрессора.

В этой статье мы расскажем, как проверить компрессор холодильника за восемь этапов. От работоспособности данного узла зависит поддержание низкой температуры в холодильных камерах техники. Создавая разницу давления на разных участках линии, он распространяет хладагент по всей системе. Тем самым обеспечивается отвод тепла из камер и необходимые условия для сохранности и заморозки продуктов. Если он работает со сбоями, понадобится выполнить ремонт или приобрести новые запасные части холодильников для замены неисправных.

Расположение компрессора на задней панели холодильника

Замена терморегулятора в холодильнике на новый

Первоочередно необходимо указать, что собственноручная замена детектора температуры является нежелательной особенно в ситуациях, когда холодильное оборудование относится к современным моделям. При желании самостоятельно поменять температурное реле существуют высокие риски при неосторожных действиях вывести агрегат из строя полностью. Это обуславливается тем, что чем современнее холодильное оборудование и чем больше у него функциональных возможностей, тем сложнее его техническое устройства и способы устранения неполадок. То есть – отремонтировать собственноручно простой по строению Атлант еще возможно, а вот современный многокамерный агрегат LG, Самсунг и подобные холодильники – уже затруднительно.

Перед началом ремонтных работ советуем ознакомиться с электрическими схемами различных холодильников.

До начала ремонтных работ и замены неисправного терморегулятора необходимо увериться, что проблема нарушения функционирования холодильного оборудования именно в нем. Выполнить такую диагностику возможно следующим образом:

  1. Наиболее простой вариант определения – обнаружить защелку неподалеку от термостата и постараться ее пошевелить. Когда она заклинена или отсутствует характерный щелчок при перемещении – этот температурный регулятор вышел из строя.
  2. Второй вариант немного сложнее, но также не нуждается в демонтаже детали и используется в тех ситуациях, когда холодильное оборудование не запускается. Ищут провода, которые идут к терморегулятору и перемыкают их напрямую, исключив из цепи датчик, который потенциально вышел из строя. После перемыкания проводов включают холодильник в электросеть и, когда он запускается, проблема заключена именно в термостате.
  3. Этот способ подразумевает демонтаж терморегулятора и его дальнейшую проверку. Как и другие разновидности температурных датчиков, этот возможно проверить при помощи мультиметра. Чтобы создать нужные терморегулятору условия, необходимо опустить его в емкость с ледяной водой на две минуты и включить тестер. Сведения, которые отобразит анализатор, обязаны равняться нулю, когда показания мультиметра другие – термодатчик сломан и его надо менять.

Когда ни один из вариантов выявления неисправностей не указал на поломку температурного регулятора, это свидетельствует только о том, что вышел из строя какой-то другой элемент холодильного оборудования. В такой ситуации обращаются за профессиональными услугами к мастеру по ремонту бытовой холодильной техники.

Как правильно отрегулировать терморегулятор холодильника

Терморегулятор имеет ручное управление, а термостат — автоматическое. В моделях с электронным управлением оптимальную температуру устанавливают в градусах. В холодильной камере — от +4 до +6 °С, в морозильной — -18 °С. В агрегатах с механическим управлением ручку устанавливают в положение от 2 до 3,5, которое соответствует оптимальному режиму.

Случается, что необходима индивидуальная настройка термостата. Когда, например, агрегат работает много лет, температура на испарителе повышается из-за ряда причин (износа компрессора, старения теплоизоляции и др.). В результате увеличивается коэффициент рабочего времени техники. Либо после замены терморегулятора холодильник недостаточно морозит. Настраивать устройство самостоятельно не рекомендуется, регулировку лучше доверить специалистам, так как это долгий и сложный процесс. Так, процедура в 2-камерном агрегате занимает около суток, в 1-камерном — в 2 раза меньше.

Разберемся, как настроить терморегулятор холодильника. На корпусе устройства есть два регулировочных винта.

Они отвечают за диапазон включения и отключения по температуре и за перепад срабатывания. Регулировка одного винта смещает температурный диапазон. Так, если при заводских настройках термостат срабатывает при -10°С и +3,5°С, то при вращении они сдвигаются, например, в положение -5°С и + 8,5°С. После регулировки второго винта восстановление заводских настроек практически невозможно. Самостоятельная настройка терморегулятора может привести к поломке детали.

Рассмотрим, как отрегулировать термостат 2-камерного холодильника на примере Danfoss 25Т65. Сначала ручку управления ставят в среднее положение. Если закрутить центральный регулировочный болт, техника отключится. Если его немного открутить, длительность работы агрегата увеличится. Болт, расположенный снаружи, регулирует время простоя бытового прибора. Если его открутить, холодильник будет дольше стоять, если закрутить — меньше.

Видео: отрегулировать термостат на холодильнике

Отрегулировать термостат на холодильнике К59, К50, Там 133, Там 112, Т 130, Денфос

Watch this video on YouTube
Watch this video on YouTube

Видео: как настроить термостат К59

Как настроить термостат К59!!!/Как отрегулировать момент включения?

Watch this video on YouTube
Watch this video on YouTube

Сообщества › Сделай Сам › Блог › Замена термостата в холодильнике.

Предупреждение: Я не мастер и делал первый раз!Считаю данный пост полезным, так как зарплата осталась та же (или даже меньше), а вот техника подорожала в 2 раза и стала менее доступной.

Холодильнику у меня примерно лет 13 и он начал намерзать. Пол года назад заменил уплотнитель, стало лучше.

Теперь выбор за вами, можете посмотреть видео или почитать фото с описанием:

На данный момент холодильник стал реагировать на регулировку и компрессор не молотит постоянно.

Всем надежной техники и удачи!

Принцип работы

Принцип работы терморегулятора довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и крепится на испаритель холодильника. Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу – термореле размыкается. При повышении темпрературы термостат возвращается в первоначальное положение – силовые контакты замыкаются.

Такое расположение термостата свойственно старым моделям холодильных установок. Эта деталь находится внутри камеры, она защищена пластиковым корпусом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
