Термопара в газовой плите: принцип работы + инструктаж по замене устройства

Поджиг даёт искру, но конфорка не зажигается

В случаях, когда электроподжиг даёт искру, но загорание конфорки не происходит, необходимо попробовать заменить термопару. Иногда проблема связана с электромагнитным клапаном, и после его обновления техника работает в штатном режиме. Следует проверить блок розжига, ведь если с ним всё хорошо, но зажигания не происходит – нужно искать проблему в проводе питания или свече горелки.

Если искра подаётся, пламя загорается, но сразу же угасает, попробуйте подольше подержать кнопку подачи газа. Вполне вероятно, что датчики, отвечающие за образование пламени, просто не успевают прогреться.

Советы

Эксплуатация и последующий ремонт термопары, должен проводится с соблюдением техники безопасности.

1. Необходимо своевременно реагировать на утечку газа. Даже новая газовая защита может не сработать. Такое случается по причине попадание в затворное седло мусора. Мусор появляется в системе подачи газа из-за некачественного ремонта труб.
2. Запрещается охлаждать термоэлемент водой. Резкий перепад температуры может разрушить образующие ток стержни.
3. Запрещается эксплуатировать термопары с налипшей пищей, нагаром. Инородные покрытия сохраняют высокую температуру. После отключения плиты, затворный механизм не сработает, что приведет к утечке газа.
4. После замены элемента нужно контролировать его работу в течение нескольких дней.
5. Запрещается приобретать детали от неизвестных производителей, подделки низкого качества. За новой парой лучше обратиться в специализированный магазин или сервис компании производителя газовой плиты.
6. Если есть сомнения в том, что самостоятельно удастся проверить или заменить термопару, лучше доверить это специалистам, отвезти плиту в сервис.

Замена термопары легкий, но очень ответственный процесс. Не стоит пренебрегать простыми правилами безопасности.

Отличия от датчика температуры

Помимо термопары, к автоматическому топливному клапану котла подключается термобаллон, отвечающий за отключение основной горелки при достижении заданной температуры теплоносителя. Внешне колбы элементов и медные соединительные трубки немного похожи. Несведущий домовладелец может запросто перепутать эти датчики.

Перечислим основные отличия температурного измерителя от термопары:

• конструкция датчика – цилиндрический сильфон, сделанный в виде колбы из меди с запаянным концом;
• термобаллон подключается к газовой автоматике более тонкой капиллярной трубкой, нежели электрогенерирующий датчик;
• сама термочувствительная колба устанавливается внутрь погружной гильзы либо прячется под обшивкой возле водяной рубашки, а не крепится около запальника;
• измеритель температуры не отсоединяется от автоматики вовсе либо отличается размером крепежной гайки.

Устройство и принцип работы

Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру (эффект Зеебека). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.

Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.

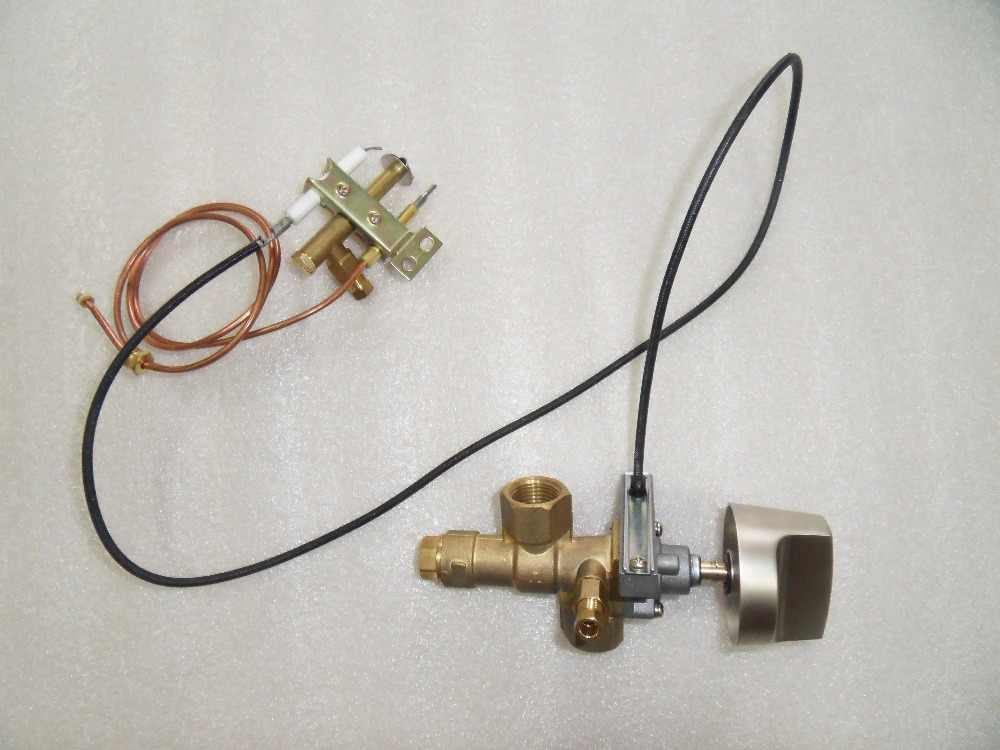

Так выглядит стандартная термопара на фото.

Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:

1. Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
2. Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
3. Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.

Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.

Тип термопары (европейская классификация)	Материалы проводников спая	Российская маркировка	Диапазон температур, °C
K	хромель-алюмель	ТХА	-200 – 1 300
L	хромель-копель	ТХК	-200 – 850
J	железо-константан	ТЖК	-100 – 1 200
N	нихросил-нисил	ТНН	-200 – 1 300
T	медь-константан	ТМКн	-200 – 400
E	хромель-константан	ТХКн	0 – 600
S	платинородий-платина	ТПП10	0 – 1 700

Как работает термоэлектрический термометр в составе газового котла

Принцип работы термопары в составе газового котла везде один:

1. Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
2. Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
3. Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
4. По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
5. Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

Распространенные поломки, причины выхода из строя

Со временем в помещениях, где установлена плита, может появиться характерный запах газа. Это происходит из-за снижения герметичности труб и шлангов, по которым подается топливо. Чтобы найти источник «травления», необходимо нанести мыльный раствор на места соединения указанных деталей. Если пена начинает пузыриться, то в этом месте присутствует утечка газа.

Конфорка загорается и гаснет

Такая проблема возникает из-за недостаточного напора газа. Чтобы устранить неисправность, потребуется проверить состояние шланга подключения. Не исключено, что этот элемент пережимает плита. Если гаснет только одна конфорка, то нужно прочистить форсунки. В иных случаях придется обратиться в газовую службу.

Плохо горит, тухнет при отпускании и совсем не горит

Эта неисправность обусловлена выходом из строя термопары или электромагнитного датчика. Из-за обеих поломок заслонка, перекрывающая подачу газа, автоматически закрывается. Устранить эту неисправность способен только сторонний мастер.

Плохо проворачивается кнопка включения

Ручки включения плохо проворачиваются по следующим причинам:

1. Избыточное количество смазки. Эта неисправность характерна для плит старого образца. Чтобы восстановить работоспособность ручки, необходимо разобрать и прочистить элемент.
2. Присутствует толстый налет жира или пыли. В этом случае нужно снять и промыть ручки мыльным раствором. Детали можно возвращать на место после просушки.
3. Недостаток смазки. При такой неисправности также нужно разобрать и прочистить ручки. После этого необходимо нанести новый слой смазочного материала.

Реже ручки на газовых плитах проворачиваются, не открывая при этом заслонку. В подобных случаях рекомендуется заменить сломанную деталь.

Не зажигаются все горелки

Если не зажигаются все горелки, то причина этой неисправности кроется в вышедшем из строя электроподжиге. Также отсутствие пламени может быть обусловлено тем, что прекращена подача газа. В иных случаях нужно вызвать мастера.

Не работает электрооборудование

Если встроенные электронные блоки не работают, но подача электроэнергии не прекращена (вилка вставлена в розетку, свет в доме есть), нужно вызвать сотрудника газовой службы. Проводить самостоятельно ремонт плиты в этом случае не рекомендуют.

Замена термопары самостоятельно

Для того чтобы выполнить замену термопары, с газплиты необходимо осторожно снять переднюю рабочую панель, поднять панель с установленными конфорками

Наконечник термодатчика жестко закреплен около конфорки либо горелочного устройства посредством гайки. Возможно, что она в процессе работы закипела и сразу не откручивается.

В этом случае не рекомендуется сильно нажимать на гаечный ключ, так как возможно сломать крепление и повредить плиту. Предварительно потребуется обработать соединение специальным аэрозолем для растворения накипи. Алгоритм замены термопары на газовой плите:

При помощи гаечного ключа откручивают гайки, которыми зафиксирован термодатчик к электромагнитному клапану.
Осторожно достают один из рабочих зон термодатчика.
Осматривают рабочую зону. Если она покрыта различными загрязнениями либо поверхность повреждена процессами окисления, ее потребуется зачистить мелкой наждачной бумагой.
Второй наконечник датчика к э клапану монтируется посредством резьбового соединения или 2-х обжимных соединений

Убрать их не сложно.
Проверяют при помощи мультиметра датчик.
Один из наконечников присоединяют к мультиметру, а второй нагревают при помощи обычной зажигалки.
Прибор должен показать значение не ниже 20 мВ.
Исправный первичный датчик устанавливается в обратной очередности. Одним наконечником он укрепляется около конфорки, а другим к электромагниту.

Пользователю газовой плиты, который самостоятельно решил заменить неисправную термопару нужно обратить внимание на ее конструкцию при выборе. Лучше использовать родную термопару согласно модификации газовой плиты

Все термопары выпускаются разными по длинам от 45 до 120 см, что связано с конструкцией плит

Важно при установке обратить внимание на то, что проводники датчика в зоне до клапана не должны быть перетянуты либо болтаться. Их соединение с клапаном обязано быть жестким, свободный разъем в данном соединении непозволительно

Смена в духовке термопары для газовой плиты Hansa производится несколько другим образом. Прежде необходимо убрать крышку газплиты, которая располагается на обратной стороне конструкции.

Далее находят термопару и отсоединяют ее от рассекателя пламени в духовке. Проверку на работоспособность проводят аналогично вышеобозначенному алгоритму.

Перед тем как снять термопару с газовой колонки потребуется два рожковых ключа 14 или 15 в зависимости от конкретной модификации колонки. На многих из них термодатчик закрепляется винтами. Далее действия аналогичны, как для газовой плиты.

Принцип работы

Термопара синхронизирована с впускающим клапаном – именно он подает сигнал для прекращения подачи топлива.

В основе лежит эффект Зеебека. Его суть:

1. два разнородных проводника образуют замкнутую цепь;
2. на места соединения действуют разные температуры;
3. в цепи образуется термоэлектродвижующая сила.

Последняя возникает не сразу. Механизм работает так:

1. Одна сторона проводника разогрета, из-за чего на нем быстрее перемещаются электроды, нежели на холодной. В итоге к нему поступает более высокая энергия.
2. Энергия воздействует на электроды, «толкая» их к холодному проводнику, который копит отрицательный заряд.
3. С горячей стороны сохраняется положительный заряд.
4. Заряд копится до тех пор, пока потенциалы не будут отличаться. Электроны с холодной стороны перемещаются обратно к горячему проводнику.
5. Заключительный этап процесса – придание равновесия.

На термоэлектродвижующую силу воздействуют следующие факторы:

• показатель температуры на контактах;
• из чего сделан проводник.

В среду с контролируемой температурой погружают рабочую сторону термопары (место, в котором соединены проводники). Нерабочий спай в это время подсоединяется к измерительному прибору. Для измерения различий потенциалов пользуются милливольтметром, который позволяет вычислить показатели в привычных градусах Цельсия.

Дополнительная информация! Для подключения термопары к измерительному прибору пользуются специальными термопарными проводами (их материал изготовления аналогичен проводникам).

Что делать, если перестала работать духовка

Устройство электрического духового шкафа

Если в поломке виновен владелец или срок гарантии истек, существуют 3 варианта:

• устранить неисправность самостоятельно;
• найти частного мастера;
• обратиться в фирму, занимающуюся постгарантийным ремонтом.

Выбор делается после самостоятельного осмотра. Случается, что сбои в работе ремонта не требуют. Оборудование может перестать работать из-за неплотно закрытой дверки, нечаянно выдернутого из розетки шнура, перебоев в подаче электроэнергии.

Если у модели электронный дисплей, причиной сбоев может стать заедание кнопки или длительное нажатие на нее. Ошибка определяется по кодам, их можно устранить самостоятельно после детального изучения инструкции.

Если неисправен ТЭН, еда готовится долго, элемент бледный с одной стороны и негорячий (проверяется после выключения прикосновением руки в прихватке). Поломку термостата самостоятельно определить невозможно. О неисправности свидетельствует увеличение времени приготовления пищи при установленной температуре.

Если вышел из строя таймер, сгорел электрический модуль, повредились контакты, без мастера не обойтись. Замена этих запчастей не требует больших затрат. Другое дело — блок. Его стоимость достаточно высокая, поэтому его замена немного дешевле покупки новой духовки.

Если оборудование газовое, то самостоятельно устранить можно всего две причины плохой работы: загрязнение горелки и замену уплотнителя дверки. Если виновна горелка, то огонь не распределяется равномерно. Нужно снять противень и почистить все отверстия. Если виновата дверка, то подставленная к ней рука чувствует жар. Уплотнитель стоит недорого, поменять его может любой.

При проблемах с газовым оборудованием необходимо помнить, что газ взрывоопасен, поэтому при любой серьезной неисправности лучше обратиться к специалистам. Правилами эксплуатации этого вида приборов не предусмотрена их самостоятельная установка и ремонт.

Причины

Газ является источником чрезвычайной опасности. Смешиваясь с воздухом, он становится легко воспламеняемым и взрывоопасным, поэтому существуют только ряд шагов, которые вы можете предпринять при самостоятельном ремонте без вызова квалифицированного мастера. Можно определить некоторые возможные причины происходящего. Основные из них таковы.

1. Недостаток кислорода. Может вызывать проблемы с возгоранием. Попробуйте запустить устройство с открытой дверцей.
2. Забились горелки. Возможно, эта деталь просто загрязнилась продуктами горения, тогда жар идет неравномерно или его попросту недостаточно. Система газ-контроль может перекрывать подачу газа, считая, что пламени нет, огонь будет тухнуть сразу после отпускания ручки. Проблема легко решается. Демонтируйте горелку, произведите чистку и установите на место. При чистке примените жидкое средство, порошкообразные вещества портят технику.
3. Произошел перекос горелки. Если горелка неправильно размещена или сдвинута, это приведет к неравномерному пламени и нагреву, появлению копоти. Проверьте расположение детали и откорректируйте его в случае необходимости.
4. Уменьшилось давление топлива в газопроводе. Проконтролируйте: возможно вызывать мастера нет необходимости, а причина неприятности кроется в почти пустом баллоне или проблемах поставки газа в газопровод. Слабая интенсивность пламени может не давать запустить систему.
5. Не держит регулятор. Вы поворачиваете ручку, но включения не происходит? Для проверки попытайтесь зажечь без нее. Аккуратно демонтируйте рукоятку, сохранив все мелкие комплектующие, которые потом сложно найти. Вооружитесь плоскогубцами, слегка придавите и поверните шток крана. Когда пойдет газ, пробуйте зажечь.
6. Сломалась функция автоподжига. Если газ идет, а пламя не возгорается, не стоит держать долго повернутой ручку и загазовывать помещение. Спереди по центру духового шкафа расположено отверстие для розжига спичками.
7. Температурный датчик сместился из зоны пламени. Тогда необходимо вернуть его в прежнее положение для возобновления работы.

Когда выпечка плохо пропекается, жар в духовом шкафу слабый, возможно, пора поменять резиновый уплотнитель дверцы.

Несмотря на то что духовки являются «долгожителями» среди бытовой техники, а некоторые из них работают более 50 лет, все же случаются сбои в работе, вызванные поломками деталей внутри устройства. Иногда происходит износ комплектующих газ-контроля. Возможно, окислились контакты в системе и их нужно почистить. В ходе эксплуатации также происходит постоянный нагрев термопары, который приводит к ее разрушению. Иногда эта деталь не подлежит ремонту. Ее просто заменяют такой же новой.

Поддержание температуры происходит благодаря механическому термостату. Он представляет собой баллон с жидкостным наполнителем. Прибор размещен внутри духовки. При высокой температуре наполнитель баллона расширяется, толкает клапан, который прикрывает подачу газа. Если духовка постоянно слабо греет, возможно, термостат требуется заменить.

Одной из причин, почему устройство невозможно включить, может быть износ блока розжига или неисправный электромагнитный клапан. Чем больше срок эксплуатации, тем больше вероятность возникновения таких неприятностей. Клапан обычно просто меняют. Функционирование блока можно проверить. Погасите свет в помещении в темное время суток. Включите электроподжиг. Посмотрите результат:

• искры нет совсем – повреждена проводка;
• искра уходит в сторону – трещина в свече;
• искра желтого или красного цвета – сработался блок.

Проверка

Проверить термопару на работоспособность достаточно просто. Для этого необходимо сначала демонтировать элемент. Перед демонтажем можно провести чистку. Выполняется она следующим образом:

Необходимо при помощи наждачной бумаги зачистить корпус наконечника. Скопившийся нагар не пропускает тепло, что приводит к долгому нагреву термоэлемента.
Также нужно проверить все электрические контактные соединения. Часто при включении нескольких конфорок происходит повышение температуры, от чего плавится изоляция проводов

Не изолированные провода могут касаться корпуса плиты, создавая короткое замыкание.
Стоит обратить внимание на жесткость усадки клемм. Нагрев медных наконечников может снизит контакт с проводником, от чего клапан просто не получит напряжения для создания магнитного поля.
После чистки нужно повторить включение плиты

Если проблема осталась прежней, термопару нужно демонтировать.

Часто в одной плите установлены термоэлементы на всех конфорках и внутри шкафа. Если чистка не привела к желаемому результату, придется демонтировать и проверить все элементы.

Перекрыть главный кран подачи газа.
Понять верхнюю панель плиты.
Если устройство находится внутри духового шкафа, демонтировать дверцу.
Найти электромагнитный клапан.
При помощи гаечного ключа отсоединить элемент от корпуса клапана. Газовые регуляторы имеют различное соединение, простое штуцерное или в виде клемм

Отсоединять клеммы нужно осторожно, чтобы не поломать выступающий наконечник. Восстановить его не удастся.

Далее понадобится просто осмотреть поверхность элемента. Если он поврежден, то проверка не потребуется. Деталь придется заменить. Починить расплавленную пару невозможно. Если корпус целый, понадобится проверка мультиметром:

1. Мультиметр установить в режим замера минимального постоянного электрического напряжения.
2. В трубке имеется токопроводящий контакт, к нему необходимо присоединить «+» щуп мультиметра.
3. Щуп «минус» соединить с корпусом элемента.
4. Нагреть наконечник на открытом пламени.

При нагреве, исправный термоэлемент должен выработать долю электрического тока от в 17–25 мВ. Если напряжение отсутствует или ниже этих значений, деталь требует замены. Прозванивать деталь на сопротивление не рекомендуется. Такая проверка покажет только целостность корпуса. Неработающую термопару запрещается разбирать с целью ремонта. Восстановить нагревательные элементы не получится, так как невозможно найти детали для замены.

В случае исправной термопары, проверки потребует электромагнитный клапан. Отремонтировать его сложно, при неисправности лучше заменить новым. Для проверки клапан нужно демонтировать, предварительно перекрыв подачу газа. На работающих плитах такую процедуру выполнять нельзя. Далее:

1. Проверить деталь на загрязнения.
2. Вынуть и почистить фильтр, на последних моделях он расположен со стороны входа.

Далее понадобится батарейка или блок питания. «+» контакт от батарейки необходимо соединить с единственной клеммой устройства, «минус» при помощи куска провода подается на корпус. В течение минуты должен прозвучать щелчок, оповещающий об открытии запорного устройства. После отсоединения батареи от клеммы, щелчок должен повторится, оповещая о закрытии затвора. Если клапан не отреагировал на подачу напряжения, его необходимо поменять строго на аналог. В случае закрытия во время подачи напряжения, клапан тоже признается непригодным.

Устройство

Универсальная термопара имеет несколько составляющих.

1. Основа устройства состоит из совершенно разных типов металла, они соединены между собой спайкой. Металлы могут быть двух видов, часто используют такие пары, как сплавы хромеля и константана, железа и константана, алюминия и хромеля, нихросила и нисила, а также меди и константана. Стоит отметить, что для газовой плиты используют самые простые и дешевые металлы – это алюминий и хром.
2. Устройство имеет экран с цифровыми обозначениями, в случае изменения температуры оно получает показатели в виде цифр.
3. Устройство имеет силу для открытия магнитного клапана в тот момент, когда это необходимо.
4. Электрический ток, который поступает из устройства, не дает закрыть магнитный клапан. Это предоставляет возможность прекратить подачу газа к технике, если пламя погасло.

Кроме этого, датчик термопары делится на два типа.

1. Датчик бывает заземленным. Это самый распространённый вид устройства. Его производят с помощью сварки двух металлических концов, образуя при этом общий узел, на конце он имеет специальный стержень. Приспособление этого типа очень быстро откликается. Дело в том, что устройство гильзы напрямую контактирует с внешней оболочкой. Несмотря на большинство плюсов, устройство этого типа имеет один минус – это повышенная чувствительность прибора. Если возникают электрические помехи, то прибор сразу реагирует на это.
2. Термопара может также быть незаземленной. В этом случае два металлических конца также имеют сварку, но они не соединяются между собой. Пример такого устройства – мультиметр, имеющий термопару. Плюс этого типа устройства в том, что он не так чувствителен, как первый тип, потому что оснащен специальным чехлом – минеральная изоляция, разделяющая два элемента прибора.

Инструкция по диагностике, ремонту и замене

Как проверить термопару на работоспособность

Определить, что термопара неисправна зачастую можно даже визуально, не разбирая котел. Во время розжига, после отпуска кнопки электромагнитного клапана, она не останется в зажатом положении, поскольку электромагнитный клапан не получает минимально необходимого напряжения. Клапан закроется, подача газа прекратиться.

Чтобы гарантированно убедиться в исправности или неисправности, стоит проверить термопару мультиметром (тестером), установленным на мВ или вольтметром:

1. Откручиваем гайку, фиксирующую термопару в гнезде электромагнитного газового клапана.
2. Снимаем рабочую часть термопары с кота.
3. Теперь нужно нагреть рабочую часть термопары, чтобы она образовала напряжение. Сделать это лучше всего над конфоркой кухонной плиты или свечой, пламя должно плотно обволакивать термопару.
4. После нагрева термопары (30-60 секунд), прикладываем один щуп тестера к корпусу термопары, а второй – к выходному контакту. Измерения лучше проводить в течение 40-60 секунд, не прекращая греть рабочий спай.

Исправная термопара газового котла должна выдавать напряжение от 20 мВ (0,02 В). Некоторые модели могут выдавать до 50-60 мВ. Если термопара выдает менее 20 мВ, это гарантированно свидетельствует о ее неисправности. Однако не спешите прибегать к ремонту или замене модуля.

Как и в каких случаях ее можно восстановить

Термопара устроена таким образом, что любые повреждения или загрязнения могут снизить выдаваемое ею напряжение ниже критической отметки. Очень частой причиной неисправной работы является нагар или слой сажи на ее рабочей (нагреваемой) части. Чтобы восстановить термопару, достаточно почистить ее мягкой щеткой или ваткой и спиртом, не допуская при этом царапин и прочих повреждений. После очистки стоит заново произвести проверку напряжения следуя инструкции выше.

Также частой причиной являются окислившиеся контакты, их можно аккуратно обработать наждачкой-нулевкой. Если на термопаре присутствует глубокая черная вмятина или дыра вследствие прогорания, ее гарантировано необходимо заменить.

Порядок замены термопары на новую

Установка новой термопары не отличается от процесса ее демонтажа: сначала фиксируем рабочую часть с горячим спаем на горелочном модуле, просто закручивая гайку. Таким же образом подключаем диэлектрическую шайбу к гнезду газового клапана.

Особенности осуществления термоконтроля в газовом котле

Практически единственным устройством, подходящим для измерения температур с крайне большим значением является термопара. Она может использоваться для множества разнообразных устройств, в том числе и для газовых котлов.

Устройство и принцип действия термопары в газовом котле

Поскольку термопара рассчитана на работу в условиях высокой температуры, для её изготовления применяются термостойкие материалы. Если говорить более точно, этот элемент производится с использованием нескольких металлов, что позволяет обеспечить ему необходимые свойства. Поскольку работа газового котла без применения термопары просто невозможна, то  любая её поломка влечёт за собой  необходимость полной остановки рабочего процесса и наискорейшей замены элемента. Подобная ситуация возникает от того, что при работе термоэлемент сцеплён с электромагнитным отсекающим клапаном. Дисфункциональность термоэлемента приводит к перекрытию топливного канала и прекращению подачи топлива. В результате происходит затухание горелочного устройства.

Рис.1: Схема термопары в газовом котле

Если говорить простым языком, то принцип работы термопары заключается в следующем: при спаивании между собой двух различных металлов и последующем нагревании точки спая, на противоположных концах получившегося элемента формируется разница потенциалов. Другими словами, образуется напряжение. Подключённый к этим концам измерительный прибор, позволяет замкнуть цепь и формирует условия для появления электрического тока. Уровень напряжения при этом довольно незначительный, однако его хватает для открытия электромагнитного клапана, пропускающего топливо к запальнику.

В работе термопары реализуется так называемый эффект Зеебека. С точки зрения учёных данный эффект обуславливается тем, что частицы, транспортирующие заряд в момент нагрева изменяют свой энергетический уровень. Как результат: поток электронов движется по направлению к холодной части проводника, либо наоборот, формирую электродвижущую силу плюсового или минусового значения. Конкретное направление движения частиц определяется характеристиками проводящих  материалов, из которых «собран» элемент

Самым важной точкой в конструкции этого элемента является место спайки металлов. Именно качественно выполненное соединение обеспечивает долговечность и бесперебойную работу элемента

Существует несколько возможных сочетаний металлов для создания термопары. В газовых котлах применяют элементы состава хромель-алюминий. Каждый из холодных концов при этом с помощь проводника покрытого защитной оболочкой соединяется с соответствующим гнездом автоматики, где и крепится зажимной гайкой.

Чтобы в необходимый момент подать топливо на запальник, изначально придётся заняться открытием электромагнитного клапана вручную. Для этого достаточно нажать на шток, тогда газ попадёт на запальник, который его и подожжёт, после чего начинает происходить нагрев термоэлемента. Спустя полминуты удерживать клапан открытым самостоятельно уже нет необходимости, поскольку выработка напряжения термоэлементом уже началась.

Когда самостоятельная работа невозможна?

Если все предварительные манипуляции оказались безуспешными, значит проблема в самом датчике или в клапане. В обоих случаях термопара для газовой плиты должна быть заменена.

Неисправность электромагнитного клапана устранить не получится, необходима его замена.

Несмотря на кажущуюся простоту этого прибора контроля менять его самостоятельно не рекомендуется. Это система безопасности, и ставить благополучие семьи на «авось» не следует.

Каждая мелочь влияет на работу всего оборудования. К тому же после установки термопары следует провести ее тестирование. А это можно сделать только с использованием оборудования, которого не бывает в личном пользовании.

Комментарии

Войдите, чтобы ответить

Либо это никто не читает, либо одно из двух. Интересная статья. Жаль, тяжело читается.. Шрифт мелкий и расплывчатый. А на картинках текст (в пояснительных рамках) и вовсе нечитабельный. Видимо материальчик содран откуда-то и некачественно скопирован. Посмотреть бы оригинальчик.

Войдите, чтобы ответить

сбросьте свой @ . сброшу на почту. статью. если будет тот же эффект — подкорректирую , я «афтар» этого творения. плагиатом не занимаюсь. ). ковырялся лично..

Войдите, чтобы ответить

не понятно почему потерялось качество . в оригинале Word-документ выглядит безупречно.

Войдите, чтобы ответить

Войдите, чтобы ответить

Добрый день. Хотел узнать мнение или получить совет у знатоков. «Перестал» работать клапан: проверил по отдельности термопару — выдает 40мВ от обычной горелки; проверил клапан — срабатывает начиная от 700мВ точно(дохлая батарейка ААА). В чем косяк пока не понимаю, т.к. вроде едс термопары в границах нормы(очень удивлен показателю вашей термопары. Может в нем и есть проблема. ). Т.к. клапан работает от внешнего питания, хотел узнать — обмотка на клапане не накроется при таком использовании?

Войдите, чтобы ответить

Добрый день,показателей термопары я не знаю ,т.к. она вышла из строя ,но клапан срабатывал где-то около 1в,»тянул» 400ма.Вся «кухня» моя в посте ,при питании от внешего блока питания актуальна как временное решение проблемы на период приобретения(покупки) клапана или термопары ,или комплекта в целом.Если не думаете их приобретать — выкрутите клапан,снимите прокладку резиновую,снимите пружинку -исчезнет головная боль. ) Плита превратится в СССР — девайс. )Удачи.

Войдите, чтобы ответить

PS. Попробуйте отревезировать контактные соединения со снятием термопары ,зачистки посадочного места т.п . соединения клеммы с корпусом .Сдаётся мне — больная ваша термопара. За обмотку клапана не беспокойтесь.Повышайте напряжение до срабатывания клапана — он лишнего тока не возьмёт.

Войдите, чтобы ответить

Благодарю за столь скорый ответ! Контакты термопары по мере возможности уже зачистил, но, увы, или к счастью, кроме нагара там нечего было чистить. Замеры я уже делал на тестовом стенде без лишних деталей. Учитывая прожорливость клапана, мне тоже кажется что проблема в термопаре, но в противовес этому идет таблица ТЭДС стандартных термопар(https://kipiya.ru/2008/04/04/tablica-termo-eds-standartnyx-termopar/, https://temperatures.ru/pages/graduirovochnye_tablicy), где максимальные показания не превышают 70мВ. Именно поэтому я и стал искать помощи, ибо на данный момент сложилось два впечатления: испортилась обмотка клапана раз так много требует для удержания и испортилась термопара раз выдает так мало. Но и то, и другое не выдерживает критики. Либо я что то упускаю. В общем остается два варианта, либо убрать клапан, либо покупать комплект. А пока просто обойду термопару с помощью внешнего питания.

Войдите, чтобы ответить

в плане стандартов — таблица орентирует на промышленные термопары ,слаботочные (стандарты СССР- СНГ,) что касается газ-контроля — эти термопары «заточены » под буржуйские плиты.По сути промтермопары выдают СЛАБОТОЧНЫЙ СИГНАЛ на электронные приборы (с дальнейшим усилением такового) для контроля термопроцессов. .Что касается т/п газ-контроля ,то она (она спецназом разработана для клапана) выдаёт значительный ток на клапан ,а клапану нужно преодолеть сопротивление пружины и ещё придавить прокладку. На производстве есть закалочные трансформаторы (напайка резцов). выдают 2вольта с понижающей обмотки между контактами.Зажимается резец ,накаляется. идёт ток 400 — 600а. примерно и термопара газ-контроля расчитана на ток до 500ма. Газ-контроль отсекает газ от краников духовки,горелок..Не куда он далее не пойдёт пока вы не откроете краник. Если посмотреть комменты в инете про газ-контроль ,можно сделать вывод — он не совершенен,недолговечен. = смывной бачёк с блоком электроники. ) Его ставят чтобы» срубить бабло «( ИМХО ). и запчастей нет. Для самодельщиков есть где поупражняться.

Выводы и полезное видео по теме

О том, как решить проблему с перебоями в работе термопары газовой плиты, вы сможете узнать из данного видео:

Пошаговый ремонт дверцы духового шкафа представлен в следующем видео:

Поломка газовой плиты обычно приносит массу неудобств, однако далеко не всегда требует помощи квалифицированного специалиста. Если полностью отключить прибор от газоснабжения и электричества, то любой хозяин может самостоятельно провести ремонт газовой печки.

В статье были представлены самые распространенные неисправности газового устройства, а также способы их устранения без помощи мастера

В данном случае важно провести диагностику техники, и только после этого приступать к ремонтным работам. Но если вы не уверенны в том, что сможете справиться с поломкой самостоятельно, лучше обратиться за помощью к специалистам

Если вы уже сталкивались с представленными поломками газовой плиты, и при этом вам приходилось самостоятельно проводить ремонт сломанной запчасти, поделитесь своим опытом с нашими читателями, оставив комментарий сразу же после статьи. Расскажите о сложностях, которые возникли в процессе ремонта техники, и удалось ли с ними справиться.
