Как сделать теплый пол под линолеум на бетонный пол: подробная инструкция

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Глифталевый

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Мармолеум

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

Резиновый

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Однослойный

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Утепленный

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Это интересно: Как сделать теплые полы от водяного отопления: рассматриваем развернуто

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Советы мастера

Для того чтобы все уложить идеально ровно нужно пользоваться советами тех, кто делает эту работу регулярно.

Подобная работа вроде бы не сложная, но тому, кто решился делать все самостоятельно, следует обратить внимание на некоторые нюансы:

Если не получается постелить линолеум без стыков и неровностей, то их следует сделать как можно менее заметными.

Не очень аккуратная склейка встык

Для того чтобы придать жесткости линолеуму, его необходимо обклеить с двух сторон скотчем. Через два слоя нужно сделать разрез в том месте, где листы соприкасаются

Важно заметить, этот стык должен быть выполнен так, чтобы он был незаметным.
Чтобы появлялось как можно меньше стыков, материал нужно брать точно под размеры помещения. В противном случае придется немало повозиться с его обрезанием, корректировкой и подгонкой под комнату

Сегодня продается линолеум различной ширины, стоит только внимательно изучить весь ассортимент.

Интересная укладка линолеума

Современный линолеум – это не только практичный и недорогой материал, но также эстетичный и долговечный. Он также универсален и доступен для самостоятельной укладки даже новичкам. Правильные расчеты и внимательность помогут справиться с этим делом быстро и качественно.

Разновидности

Изучая, что стелят под линолеум на бетонный пол, можно заметить, что все материалы делятся на две основных группы – натуральные и искусственные. Натуральные намного дороже синтетических, но и преимуществ у них больше. При выборе стоит учитывать цену и поставленные задачи.

Бюджетные синтетические материалы (пенофол, изолон и т.д.) прослужат минимальный срок, быстро спрессуются от ходьбы, толщина прослойки может поменяться в зависимости от нагрузок и неравномерно, что скажется на эксплуатационных характеристиках и внешнем виде покрытия.

Если линолеум кладется ненадолго, такой вариант актуален. Когда же в планы не входит скоро менять покрытие, лучше остановиться на льне, войлоке, пробке, джуте или их миксе. Эти покрытия способны прослужить 20-30 лет без необходимости в замене. Комбинированные подложки считаются лучшими в плане комфорта эксплуатации и звуко-, теплоизоляции.

Пробка на сегодняшний день считается самым оптимальным выбором и гарантирует идеальное соотношение цены и качества. Ячеистая структура материала хорошо служит, нагрузку распределяет равномерно, прекрасно изолирует.

Преимущества схемы «теплый пол + ламинат»

Теплые полы становятся все популярнее, так как появилась возможность все этапы – от черновой стяжки (бетонного основания) до финишного декоративного покрытия – исполнять своими руками. Если основанием пола в квартире является ровное бетонное покрытие, установить СТП несложно.

Ламинат имеет некоторые преимущества перед другими видами отделки. Он подходит для всех разновидностей электрического и водяного пола при условии, что для укладки элементов будет обеспечена гладкая, без перепадов и выступов, поверхность.

Бетонное основание обеспечивает ровную поверхность, необходимую для укладки нагревательных элементов, а ламинат эффективно и равномерно поглощает и передает тепло

Если вы остановитесь на сочетании СТП + ламинат, то необходимо проанализировать условия монтажа, сделать предварительные расчеты, после чего выбрать материалы:

  • качественный ламинат, который со временем не деформируется от высокой температуры;
  • элементы теплого пола, максимально подходящего для конкретных условий.

Например, если вы проживаете в городской типовой квартире, то от водяных полов сразу следует отказаться. Установки систем, подключенных к центральным коммуникациям, запрещены. Однако для частного дома, обогрев которого осуществляется от газового котла, это будет одним из наиболее удачных решений.

При выборе ламината в качестве финишного покрытия предоставляется возможность в дальнейшем легко и быстро менять интерьер.

Надоевший или изношенный ламинат можно заменить более мягким ковровым покрытием, легким в уходе линолеумом ли другим видом напольного покрытия, при этом ничего кардинально не меняя в системе теплого пола, за исключением разве что монтажа еще одного слоя – фанеры.

Какой теплый пол лучше уложить под линолеум


Теплые полы берут энергию для обогрева из разводки центральной отопительной системы или из бытовой электрической сети. Исходя из этого, в домах и квартирах можно установить под деревянный (либо бетонный) пол две конфигурации теплого пола – электрический и водяной.

Выбирая, какой теплый пол под линолеум укладывать, особое внимание следует обратить на температурный режим эксплуатации

Это связано с тем, что линолеум очень восприимчив к интенсивному нагреву, к тому же, важно производить обогрев равномерно и плавно

Инфракрасный теплый пол лучше всего подходит для обогрева деревянного пола под линолеумом. Благодаря высокому КПД такой теплый пол под линолеум обогревает только людей и предметы, но не весь объем воздуха в комнате.

Пленочный теплый пол отличается универсальностью, и установить его своими руками достаточно просто. Эта система сочетается со всеми типами линолеума и не оказывает негативного воздействия на внешний вид и характеристики покрытия. Это обусловлено плотным расположением проводниковых полосок, что делает невозможным перегрев линолеума.

Система водяного теплого пола также отлично сочетается с линолеумом на деревянном полу, кроме того, представленная конструкция позволяет существенно сэкономить на электроэнергии. Водяной пол нагревается до 50-55°C, а линолеум начинает деформироваться при 57°C, также такая система обогрева равномерно распределяет тепло и легко может быть установлена своими руками. Единственный недостаток водяного обогрева выражен в том, что базовый пол придется поднимать на 10 см.

В отличие от водяного пола, стержневой и кабельный лучше не применять в сочетании с линолеумом, который будет укладываться на бетонный пол. Это связано с неравномерностью распределения обогрева, что может привести к нарушению формы и последующей деформации линолеумного покрытия. У водяного теплого пола здесь имеется неоспоримое преимущество.

Секреты устройства теплого пола под линолеум на бетон

Несмотря на большую популярность лучшим вариантом отделочного покрытия на теплый пол, этот материал назвать трудно. Хорошие теплоизоляционные свойства, изменение формы и цвета под воздействием высокой температуры не все его недостатки. Вероятность выделения вредных веществ при нагреве — вот главный минус этого напольного покрытия.

Однако, если не хочется видеть на полу ничего кроме линолеума, теплый пол под него уложить можно, но не все виды. Наиболее подходящими типами теплого пола в этом случае является водяной и электрический, к которому относится инфракрасный и кабельный вид. Обязательные условия — монтаж по всем правилам и строгое соблюдение температурного режима.

Существуют отдельные требования и к бетонному основанию. Его нужно подготовить так, чтобы не было перепадов по высоте. Допустимым считается, если на площади 2 м² разность неровностей не превышает 0,2 см. Основа требует тщательной очистки с последующим нанесением грунтовки и гидроизоляционного слоя. Для уравновешивания расширения, возникающего во время работы пола, стены понизу по периметру оформляют компенсационной лентой из вспененного полиэтилена.

Виды подложек для линолеума на бетонный пол

Подстилки под линолеум на бетонный пол бывают таких типов:

  1. Пробковые – экологичный материал, один из самых востребованных за счет практичности, доступной цены, натурального состава. Древесина не склонна к появлению микроорганизмов, но со временем может деформироваться. При сравнительно невысоких нагрузках служит долго.
  2. Джутовые – натуральные, изготавливают их из джутового дерева. Они экологичны, спокойно выдерживают повышенную влажность, улучшают теплоизоляцию в помещении. Материал не горит и не гниет. Главный его минус – высокая цена.
  3. Стекловолоконные – их изготавливают без применения клеев, вредных химических веществ. Толщина сравнительно небольшая, поэтому для комнат с высокой проходимостью решение не подходит. Шумо- и теплоизоляционные характеристики резко улучшатся после укладки такого пола.
  4. Льняные – экологичная натуральная подложка, которая создает комфортный микроклимат под покрытием, не мешает воздушным массам свободно циркулировать. Теплоизоляция хорошая, гниение исключено, но материал слишком мягкий.
  5. Древесно-стружечные – класть покрытие можно на фанеру, ОСБ, ДВП. Такие подкладки под линолеум на бетонный пол сравнительно недорогие, легкие, практичные. Ямы, впадины, трещины влияния на качество финишного слоя не оказывают.

Основные параметры выбора утеплителя для пола по бетону под линолеум – проходимость помещения и доступный бюджет.

Важно! Для выравнивания полов оптимально применять фанеру не менее 10 мм в толщину. Если стяжка ровная, хватит и 6-8 мм

Многообразие материалов в продаже позволит сделать правильный выбор

Какой линолеум подходит для монтажа теплого пола?

В строительных супермаркетах представлено несколько видов линолеума, и далеко не все из них подходят для укладки на нагревающуюся поверхность. Вот 5 категорий, которые вам встретятся в большом количестве и разнообразном дизайне:

  • виниловый (ПВХ);
  • глифталевый (на тканевой основе);
  • нитроцеллюлозный;
  • резиновый;
  • мармолеум (натуральный).

Глифталевый (или алкидный) обладает замечательными теплоизоляционными качествами, однако, несмотря на прочную тканевую основу, при регулярном нагревании со временем деформируется.

Нитроцеллюлозный материал прекрасно отталкивает влагу и отличается высокой прочностью, но чутко реагирует на высокие температуры и способен возгораться.

Двухслойный релин, изготовленный из каучука, битума или синтетической резины, также не переносит нагрева. Таким образом, для монтажа теплого пола подходит или натуральный мармолеум, или виниловое полотно.

Мармолеум считают наиболее безопасным материалом, так как он состоит из натуральных компонентов: сосновой смолы, частичек пробки, льняного масла, природных красителей, извести. Нагреваясь, он сохраняет свою первоначальную форму и размеры, не выделяет вредные для здоровья вещества. Поверхность долгое время не выгорает, цвета сохраняются, границы рисунка остаются четкими.

Мармолеум рекомендуют настилать в домах, где живут маленькие дети и аллергики. Единственное условие использования: не поднимать температуру пола выше 27-28ºС (не более 60 Вт/м²)

Более экономичный вариант – виниловый ПВХ линолеум. Дольше прослужат прочные и износостойкие коммерческие виды от 34 до 43 класса, предназначенные для использования в общественных помещениях и на производстве.

Покрытия с теплоизолирующим слоем не подойдут, так как будут препятствовать прохождению тепла.

Лучший вариант для монтажа – гомогенный линолеум из винила или синтетический материал на тонкой тканевой основе. Единственным неудобством является неприятный запах при нагревании, но через несколько недель он обычно исчезает

Электрический теплый пол в стяжку: пошаговая инструкция монтажа

Электрическая система монтируется послойно. Сначала по полу прокладывается электро-кабель, затем слой гидроизоляции с использованием обмазочного состава или рулонного материала. Бетонная стяжка при нагреве будет расширяться, поэтому в последнюю очередь укладывается ленточный материал (демпфер) по всему периметру помещения. Пошаговые действия укладки кабельного теплого пола под плитку:

  1. Вырезаем гнездо для монтажа подрозетника на выбранном участке. Для чего специальной коронкой проделываем отверстие с расстоянием от пола в 300мм. Гнездо не должно закрывать рядом стоящую крупную бытовую технику и мебелью. Обычно терморегулятор монтируется вблизи выключателя освещения.
  2. Разрезаем штробу для укладки гофротрубки и монтажных проводов с прямоугольным сечением в 20 × 20 мм, начиная от готового гнезда и вниз до уровня пола.
  3. Закрепляем в штробе 3 хомута с целью сбора трубки и проводов в один цельный пучок.
  4. Очищаем поверхность чернового основания от мусора, пыли для создания хорошей адгезии с будущей стяжкой после заливки раствором.
  5. Стелим рулонный фольгированный утеплитель непосредственно фольгированной стороной наружу по всей площади пола для дополнительной термоизоляции и отражения теплового потока.
  6. Укладываем листы утеплителя и соседние полосы плотно друг другу встык.
  7. Проклеиваем полученный шов металлизированным скотчем.
  8. Раскладываем на полу монтажные ленты. Фиксируем на саморезы, но выдерживая расстояние между соседними параллельными лентами в 500-1000 мм. Если поблизости от поверхности основания пола расположен слой гидроизоляции, то не рекомендуется вкручивать саморезы либо сверлить отверстия под дюбеля. Лучше застелить пол стекловолоконной армирующей сеткой, которая послужит дополнительным упрочнением для стяжки и удобством при раскладывании, подвязывании кабелей.
  9. Принимаемся за раскладку кабеля согласно схеме. Соединительные муфты фиксируем. Первую фиксацию – монтажной пленкой, не допуская пересечения натяга с остальным кабелем. Холодный конец кабеля должен доставать до терморегулятора. Причем его можно располагать вдоль стены, проложив между стеной и фольгированным утеплителем.
  10. Укладываем согласно чертежам и рассчитанному шагу петли кабеля так, чтобы отгибаемые усики или специальные крепления на монтажных планках обеспечивали надежную фиксацию.
  11. Фиксируем кабеля в области концевой муфты.
  12. Вводим термодатчик с сигнальным проводом в гофротрубку. Головка термодатчика должна доходить до конца гофра трубки.
  13. Закрываем отверстия трубки колпачком во избежание попадания бетонного раствора внутрь при проведении последующих работ.
  14. Устанавливаем примерно посередине трубку с термодатчиком между витками обогревательного кабеля, закрепляем.
  15. Прокладываем вертикальную штробу, начиная от угла между полом и стеной. Расстояние датчика от стены должно быть примерно 500 мм.
  16. Укладываем в штробу монтажный холодный конец кабеля. Там же можно разместить провода для подачи питания.
  17. Заделываем штробу шпаклевочной смесью или цементно-песчаным раствором.
  18. Проверяем проводимость цепи и уровни сопротивления уложенного кабеля, которые должны полностью соответствовать паспортным данным.
  19. Подключаем монтажные проводники обогревательного кабеля к клеммам, согласно схеме терморегулятора. Далее — к сети 220В. Главное, залудить очищенные концы кабеля изоляции перед коммутацией.
  20. Проверяем систему в работе и до того, прежде чтобы прорезать окошки (50х200 мм) между витками кабеля в фольгированном утеплителе.
  21. Для обеспечения контакта будущей стяжки с основанием проклеиваем стыки пола и стен эластичной демпферной лентой по всему периметру помещения.
  22. Устанавливаем систему из профильных металлических маяков.

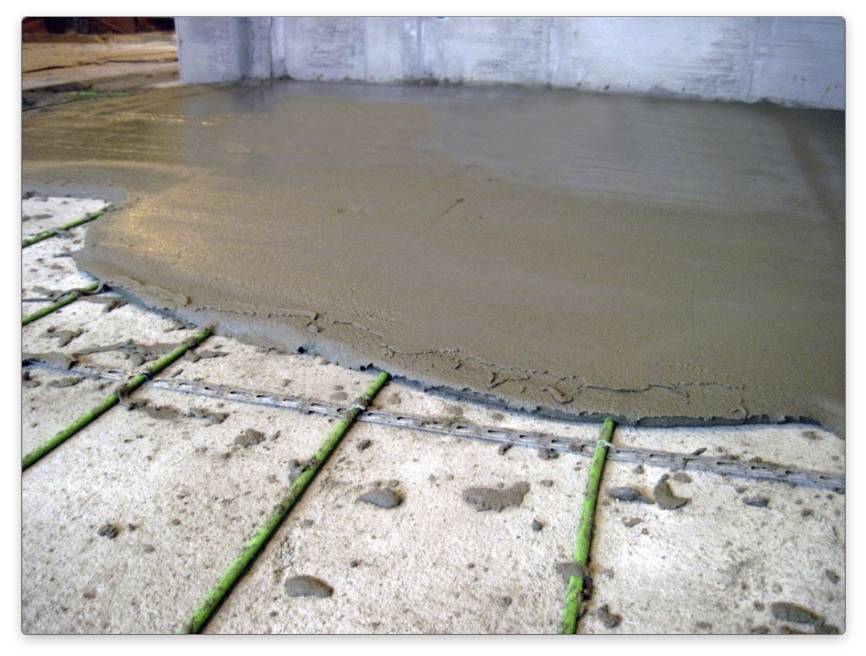

  23. Сверху уложенного кабеля заливаем бетонным раствором. Распределяем и выравниваем, не допуская образования воздушных полостей, способных снизить эффективность теплого пола или привести к перегреву кабеля.
  24. Дожидаемся застывания стяжки и набора прочности, выдерживая примерно 7 дней, увлажняя водой через 3-4 дня и закрывая полиэтиленовой пленкой.
  25. Примерно через неделю можно приступать к грунтовке поверхности и укладке керамической плитки.

Какой ИК теплый пол предпочтительнее под линолеум

Производители предлагают два вида ИК систем отопления. Каждый имеет свои достоинства и недостатки и при выборе системы следует сделать, ориентируясь на свои индивидуальные запросы.

Пленочный полСтержневой пол
Безопасность и надежность эксплуатацииБезопасность и надежность эксплуатации
Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет.Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет.
1. Не требует предварительных работ при укладке, монтируется на ровную бетонную поверхность методом «сухого монтажа». 2. Нагревается при размещении на утепленном полу мебели.1. Укладка в стяжку из бетона или плиточной смеси. 2. Не перегревается при закрытии рабочих участков мебелью и быттехникой.
УниверсальностьУниверсальность
Можно применять для утепления пола, стен, потолка и других ровных поверхностейПрименяется только для утепления пола, в том числе и в помещениях с повышенной влажностью.
ЭнергосбережениеЭнергосбережение
Повышенное энергосбережение по сравнению с альтернативными системами обогреваПовышенное энергосбережение по сравнению с альтернативными системами обогрева
СтоимостьСтоимость
Бюджетный вариант.Высокая стоимость.
ТерморегуляцияТерморегуляция
Необходим терморегулятор.Самостоятельное понижение температуры на нагретых зонах жилья и понижение около холодных зон – оконных и дверных проемов.
