Как проложить канализационные трубы в частном доме: схемы и правила укладки + этапы монтажа

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса

При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности

Канализация в столбчатом фундаменте

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

  • При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
  • Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

  • На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
  • С помощью перфоратора в бетоне выдалбливают отверстие.
  • Встречающиеся прутья арматуры высверливают посредством дрели.
  • В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
  • Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

  • Согласно схеме расположения канализационных труб копают траншеи.
  • Подбирают гильзы для труб.

Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.

Укладывают трубы в защитные гильзы.

Канализация в плите

Канализационная система делает проживание в доме более комфортным

Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации

Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.


Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.

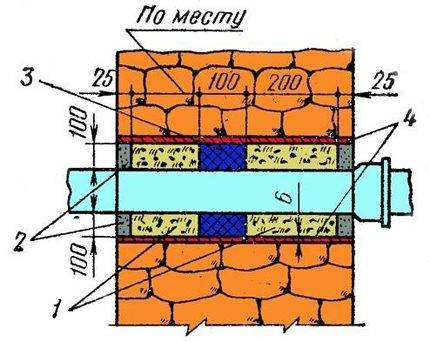

Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы

Этап #3 – монтаж стояков и отводов

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.


Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.


Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

Нюансы выполнения работ

Если канализация строится самостоятельно, то чтобы правильно организовать работу, нужно учесть несколько факторов.

Одна из проблем – увеличение почвы под воздействием внешних факторов (пучение грунта). Это необходимо учитывать и перед установкой создать грунтовый пояс (песчаную подушку) толщиной не меньше 30 см. Материалом может служить керамзит или аналогичный.

Также для профилактики последствий пучения по стандартной схеме установки для предотвращения сдвига они соединяются между собой посредством металлических пластин, закрепленных скобами или болтами.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Лучше заранее подготовиться и взять в аренду кран и грузовик. Все три колодца лучше вырыть заранее и продумать подъезд к месту проведения работ.

При установке следует избегать сколов и трещин на бетоне.

Нужно уделить большое внимание герметизации, чтобы сквозь первые два очистных резервуара не просачивалась сточная вода. Правильно защитить почву от протечки помогут подушки и жидкое стекло

Этапы сборки септика из бетонных колец своими руками.

После подбора схемы определяются с областью, где будет расположена канализация. Необходимо размещать емкости на расстояние от метра до грунтовых вод. Показатель УГВ – проблема, характерная почти для всех средней полосы России. Септик при высоком уровне грунтовых вод устанавливать и использовать гораздо сложнее, поэтому при планировании канализации нужно учитывать состояние грунта местности.

Высоким УГВ считается параметр меньше метра. Наиболее объективным будет максимальный показатель, поэтому замеры лучше проводить весной при таянии снега или осенью в дождливый период. Если на местности есть колодец, который питается от грунтовых вод, то УГВ определяют путем измерения расстояния между уровнем жидкости в нём и поверхностью земли.

Если есть проблема с УГВ, то нужно больше внимания уделить герметизации. В связи с тем, что конструкции, состоящие из сборных элементов (кирпич или бетонные кольца) не обеспечивают должной герметичности, следует прибегнуть к установке промышленного септика.

2. Рытье котлована.

Диаметр ямы под бетонный септик должен быть шире бетонных колец, для того, чтобы после монтажа осталось место для прокладки гидроизоляционного слоя. Форма котлована может быть квадратной (под бетонную плиту) или овальной (под цементную растяжку).

3. Герметизация ямы.

Внутрь засыпается 0,3 м песка, и, пройдя предварительную обработку цементным раствором, укладываются плиты либо растяжка.

4. Установка колец.

Кольца опускаются по одному. Места прохождения труб изолируются для предотвращения трещин после усадки бетона, стыки между кольцами заделываются цементом и обрабатываются силиконовой смазкой для герметизации.

5. Очистные колодцы септика.

Проделываются скважины глубиной 1 м, в них размещаются трубы, внутрь которых насыпается щебень для защиты стенок от органического налёта.

6. Трубы канализации.

Необходимо обеспечить беспрепятственное движение воды между резервуарами. Для этого трубу в колодец, первый по счету, подводят под небольшим углом, а в каждом последующем размещают на 20 см ниже.

Внешние стенки канализации обрабатывают глиной.

В завершении на септик из бетонных колец размещают пластиковый люк.

Советы по установке септика для дачи самому:

  • Чтобы канализация не промерзла, кольца следует утеплить.
  • На каждой емкости бетонного септика желательно вентиляционное отверстие.
  • Прочность конструкции повышается, если соединить кольца скобами из металла.
  • Крышка с люком помогает отслеживать состояние септика.
  • Аренда спецтехники облегчит возведение септика.

Расценки на установку специалистами

Стоимость монтажа септика под ключ зависит от размера канализации. В среднем цена одного кольца составляет 2000. Стоимость работ – 2500 рублей.

Стоимость элементов, рубли

Стоимость дренажа составляет 7500 рублей, монтажа с необходимыми трубами и утеплителем – 14000, проведение труб в дом – 2500 при столбчатом фундаменте и 6000 – при ленточном.

Также раз в несколько лет (в зависимости от интенсивности использования) потребуются услуги компаний по очистке выгребных ям. Цены начинаются от 1000 рублей за 1 м3.

Под гидроизоляцией бетона подразумевают мероприятия по защите его от влаги.

Камни на основе цемента (кирпичи – отдельная категория) по определению.

Одним из важных элементов загородного дома с планировкой более одного этажа.

Основные этапы проведения работ

Монтажные работы проводятся поэтапно. Иногда очередность мероприятий меняется – многое зависит от готовности помещений и особенности планировки.

Но все же нужно стремиться к общепринятому порядку:

  • Укладка выпуска – трубы, соединяющей внутреннюю и наружную системы. Она проходит сквозь стену, поэтому должна размещаться в гильзе – теплоизолированном предохранительном кожухе. Соединений и стыков на участке перехода через стену быть не должно.
  • Монтаж стояка – вертикальной трубы, идущей через все этажи и перекрытия. Обычно устанавливают 1 стояк, но если длина внутренней магистрали превышает 10 м, то лучше установить 2-ой.
  • Разводка труб – отводов, ведущих к сантехническому оборудованию. Диаметр трубы, ведущей от унитаза, самый большой – 100-110 мм, остальные по 50 мм.

И только после монтажа труб канализации производится подключение приборов с последующим тестированием системы.

Рекомендации по выполнению монтажных работ:

Металлические трубы и фитинги уже давно не используются. Чугун заменили легкими и практичными полимерами: ПВХ (серого цвета), ПП (светло-серого или белого цвета).

Пластиковые трубы имеют идеально гладкую внутреннюю поверхность, отличную стойкость к нагреванию и воздействию агрессивных веществ. Их легко обрабатывать и устанавливать благодаря небольшому весу.

Этапы работ по устройству канализации своими руками

Последовательность работ по монтажу септика и прокладке труб для канализации как внутри дома, так и на участке смотрите в нашей видеоинструкции.

Расчёт необходимого объёма септика

Важное замечание − объём септика прямо пропорционален количеству сточных вод. Причём, если таких ёмкостей несколько, складываются объёмы всех его камер. Вне зависимости от вида накопителя, его объём должен превышать трёхдневную суточную норму потребления на каждого человека. При среднем показателе в 200 л минимальный объём выгребного бака – 600 л на человека

При экономном расходе воды эти показатели, естественно, могут меняться. Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже.

Калькулятор расчёта необходимого объёма септика

Рассчитать точный объем можно при помощи специального калькулятора.

Установка и оборудование резервуара для канализации

Последовательность монтажа септика и фильтрующего колодца:

ФотоДействия
Первый этап – устройство котлована. Запас должен быть не менее 20 см с каждой из сторон.
Для установки септиков в котлован рекомендуется использовать подъёмную строительную технику, так как некоторые модели имеют довольно значительный вес.
Заполнение ёмкости водой нужно производить в каждую из них поочерёдно, не допуская разницы уровня в секциях более чем 15 см.
Засыпаем септик песко-цементной смесью, которая предотвратит ёмкость от деформирования.
Следующий этап – монтаж подводящей трубы. Если трубопровод не предполагает установки ревизионных колодцев, то при длине трассы до 15 м оптимальный диаметр трубы − 110 мм, до 20 м – 160 мм, а до 25 м – 200 мм.
При необходимости утепляем септик. Категорически запрещено заглублять горловины ниже уровня грунта, чтобы избежать подтопления септика талыми водами.
После установки ёмкость обязательно выравнивается по уровню.
Начинаем обустройство фильтрующего колодца. Оптимальное расстояние от септика до поля фильтрации − от 1 до 3 м.
На дно засыпается гравий примерно метровым слоем. Далее идёт монтаж и стыковка отводной трубы.
Колодец укрывается железобетонной крышкой с отверстиями для люка и вентиляционного канала.

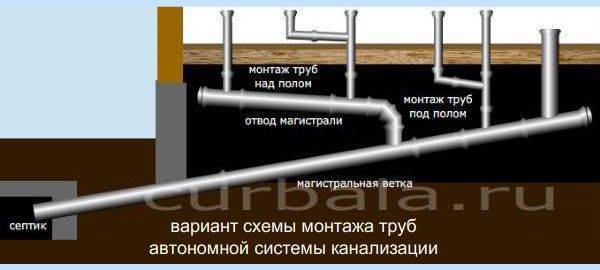

Прокладка труб от резервуара к дому

Важнейшее условие работы всей системы – соблюдение угла наклона, который составляет 2 см на 1 п. м.!

Лучше, чтобы трубопровод от дома к месту слива шёл без углов и изгибов. Если необходимо изменить направление, обязательным условием будет устройство ревизионного колодца. Все соединения труб и фитингов должны проводиться с использованием необходимых уплотнителей.

  1. Ванная комната и туалет правильнее устанавливать как можно ближе друг к другу, что позволяет подключать его к одному стояку.
  2. Унитаз подключается непосредственно к основному стояку без врезок!
  3. Другие сантехнические приборы подключаются выше уровня унитаза, это исключит попадание фекальных масс в отводные линии.
  4. Запрещается устанавливать стиральные машины или раковины в местах поворотов трубопровода!
  5. Поворот трубопровода необходимо выполнять поэтапно, используя несколько угловых колен. К примеру, два по 45° или три по 30°, это обеспечит более плавный поворот и позволит избежать засорения.
  6. Для стояка должна быть выполнена система вентиляции, для этого на крыше монтируется фановая вытяжка.
  7. Максимальное расстояние подключения сантехнических приборов к стояку не должно превышать 3 м, а унитаза − 1 м.

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.


Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.


Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы

Этап #3 – монтаж стояков и отводов

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.


Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.


Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

Плюсы и минусы

Есть несколько положительных и отрицательных моментов при сооружении траншей во время прокладки канализации.

ПреимуществаНедостатки
По сравнению с бестраншейным методом прокладки, этот способ дешевлеНельзя выполнить работы без вскрытия почвы: придется удалять плодородный грунт, выкорчевывать растительность на участке
Канализация будет укрыта слоем грунта и не подвержена повреждениямУвеличиваются материальные и временные затраты на копку траншеи
Самостоятельное выполнениеНельзя выполнять работы в зимнее время года

Если выбирать, как лучше проложить канализационную систему, то прокладка под землей дает больше возможностей, чем надземный вариант. Именно таким способом можно правильно организовать уклон и соблюсти все нормы и требования.

Прокладка канализации под фундаментом

Если отверстие в фундаменте под выпуск не было спроектировано при строительстве, то его нужно сделать самому. Для бурения может потребоваться много времени. В некоторых случаях по несколько дней. Поэтому лучше обратиться сразу к специалистам по сверлению фундаментной плиты, либо приобрести дорогостоящий мощный перфоратор со специальными сверлами.

При разметке места бурения учитывайте, что глубина прокладки канализации должна быть ниже границы промерзания земли. Причем для каждого региона имеются свои стандарты.

Гильза для защиты трубы в месте прохождения фундамента должна от краев стены быть не менее чем по 150 миллиметров.

Работы по прокладке труб

Технологически процесс прокладки канализации не представляет особой сложности. Сначала необходимо вырыть траншею, глубина которой соответствует нормативным показателям, характерным для данного региона.

Перед тем как проложить канализационные трубы, на дно канавы засыпается песок. Высота песчаного основания составляет 10-15 см, поэтому глубина траншеи должна быть также увеличена на эти значения.

Песчаная подушка позволяет выровнять дно канавы. Перед прокладкой труб песок нужно тщательно утрамбовать, чтобы предотвратить последующую усадку

Ширина траншеи закладывается примерно на 40 см больше, чем диаметр используемой трубы. В местах подхода труб к септику и на выходе из домовой канализации траншею делают немного шире, чтобы было удобно проводить монтажные работы.

Чтобы предотвратить намокание фундамента и стен дома в случае аварийной утечки, септик устанавливают на расстоянии не ближе 5 м от строения (+)

После того, как траншея и основание подготовлено, необходимо соединить между собой трубы, а затем производить их укладку. Длинные участки магистрали уложить ровно и правильно одному человеку не под силу, поэтому к этой работе желательно привлечь несколько помощников.

На концах труб находятся специальные уплотнительные резинки. Перед их стыковкой друг с другом по периметру трубы наносится силиконовая сантехническая смазка, которая облегчает процесс стыковки и делает стык более надежным.

Но здесь нельзя применять силу, излишнее усилие на трубу может повредить резинку или вырвать ее с посадочного места, что приведет к нарушению ее герметичности.

Прежде чем уложить подготовленный трубопровод, на выход из домового водоотвода надевается патрубок, который имеет необходимый угол. Другой край магистрали укладывается в отверстие в септике.

Если накопительный колодец сделан недавно, желательно сразу же не заделывать отверстие бетоном, поскольку при усадке септика труба может лопнуть.

Патрубок, надетый на выходящую из дома трубу, позволяет направить трубопровод в нужном направлении

Засыпка канализационной трубы проводится следующим образом: сначала насыпается песок таким образом, чтобы труба была полностью им покрыта. Затем он поливается водой, а после того как произойдет его усадка, подсыпается еще партия песка. После этого магистраль полностью засыпается землей.

По техническим нормативам в местах поворотов трассы должны быть установлены поворотные колодцы, а на прямых участках трубопровода на каждые 35 м оборудуются смотровые колодцы. Помимо этого каждые 15 метров прямой магистрали устанавливают ревизию или прочистку.

Установка ревизии несложная процедура, но она позволяет контролировать состояние канализационной сети на протяжении всего трубопровода и при необходимости прочистить нужный участок тросом или струей воды

Ревизию можно сделать из той же самой канализационной трубы, которая устанавливается вертикально на нужных участках трубопровода при помощи тройника. Сверху она закрывается заглушкой. При помощи этого довольно простого устройства можно получить быстрый доступ к засорившемуся участку магистрали.

На наиболее ответственных участках сети лучше установить смотровой колодец.

Выводы и полезное видео по теме

Ниже демонстрируется видео-практика разводки и прокладки сети трубопроводов с учётом строительства частного дома. Полный цикл монтажа, включая тестирование системы простейшими способами.

Зная порядок обустройства системы отвода стоков из дома, можно попытаться самостоятельно соорудить канализацию. Правда на этапе прокладки трубопровода снаружи потребуется помощь для заглубления труб в землю.

Если же имеются сомнения, то лучше обратиться в компанию с хорошей репутацией и положительными рекомендациями от ваших знакомых. Тогда канализационная система будет устроена правильно и прослужит вашей семье не один десяток лет.
