Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Другие виды тепловых насосов

Кроме тепловых насосов, в которых используется тепловая энергия грунта и воды существуют конструкции, в которых используется энергия окружающего воздуха. В принципе, они отличаются тем, что в них отсутствует внешний контур (трубопровод), а роль теплоносителя в испарителе выполняет наружный воздух, нагнетаемый вентилятором. По такому принципу работают сплит-системы — кондиционеры, которые могут работать не только на охлаждение, но и нагрев помещения. Преимуществом таких систем является то, что нет необходимости устраивать внешний контур из трубопровода и укладывать его в грунт, скважину или водоем. Главным же недостатком является невозможность использования при температуре воздуха ниже 0ºС.

Разновидности геотермальных систем

Существует несколько видов таких систем отопления. Все они отличаются только теплообменником. Его выбор зависит от особенностей участка и некоторых нюансов местности.

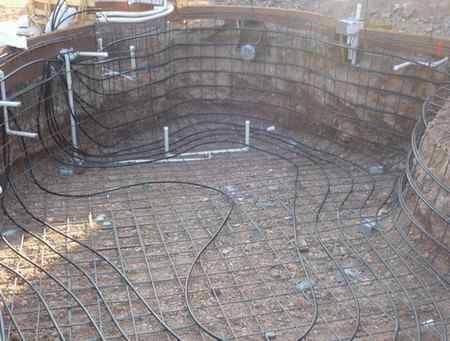

Горизонтальный теплообменник используется для отопления только при наличии значительной территории, где нет огорода либо сада. Если вы хотите обеспечить тепловую энергию для загородного дома площадью в 200 м², то размеры земельного участка должны составлять минимум 600 м². Трубы располагаются в подготовленных траншеях, находящихся ниже уровня промерзания земли. Естественно, эта глубина может быть разной в зависимости от региона.

Вертикальный теплообменник помогает сэкономить место. Устанавливать такое оборудование можно, сохраняя ландшафт местности. Для углубления зондов применяется бурильное оборудование, что делает использование тепловых насосов дорогим

Важно помнить о том, что глубина скважины составляет около 100 м, а диаметр – не более 150 мм.

Некоторые теплообменники размещаются в толще воды. Подобный вариант отопления признан наиболее экономным, однако он подойдет только для тех людей, чей дом находится на расстоянии в 100 м от ближайшего водоема

В таком случае удастся использовать тепловую энергию воды. Соответственно, все трубы укладывают непосредственно на дно озера или пруда глубиной минимум в 2,5–3 м. Площадь водоема должна составлять хотя бы 200 м².

Многие люди затрудняются сделать выбор. Чтобы не ошибиться, стоит учесть финансовые возможности и некоторые особенности земельного участка. Если рядом с домом располагается водоем, который соответствует всем упомянутым требованиям, то удастся организовать геотермальное отопление своими руками. Причем разрешение на использование тепловых насосов и выполнение работ от каких-либо инстанций не потребуется. Если говорить об использовании других систем, то для вертикального теплообменника потребуются значительные финансовые вложения, а для горизонтального – много незанятой земли.

Типы конструкций для отопления дома

Конструкции тепловых насосов подразделяют на несколько типов.

Грунт-вода

Насос этого вида пользуется наибольшим спросом. Агрегат работает на основе энергии, полученной из земли. Теплоносителем служит рассол, приготовленный из поваренной соли.

Недостаток такой жидкости заключается в том, что она вызывает образование ржавчины на металле, поэтому наружный контур делают из пластиковых труб, поскольку они не подвержены коррозии.

Устройство в землю устанавливают двумя способами: горизонтально или вертикально. При первом варианте земля не используется для садоводства, потому что во время эксплуатации почвы есть опасность поломки оборудования.

Важно! Для установки горизонтальных труб потребуется большая площадь. Если придомовой участок не располагает такой территорией, профессионалы рекомендуют остановить выбор на вертикальном типе расположения устройства. Если агрегат устанавливается вертикально, то он не занимает много места

Для монтажа вырывается скважина, глубиной 150 метров. Вертикальный монтаж оборудования позволяет вести на участке сельскохозяйственные работы. Передача тепла осуществляется посредством глубинных зондов

Если агрегат устанавливается вертикально, то он не занимает много места. Для монтажа вырывается скважина, глубиной 150 метров. Вертикальный монтаж оборудования позволяет вести на участке сельскохозяйственные работы. Передача тепла осуществляется посредством глубинных зондов.

Вода-вода

Прибор черпает тепло из жидкостей, находящихся глубоко под землей. В их число входят грунтовые или сточные воды, а также водоемы. Труба заполняется теплоносителем, подсоединяется к источнику тепла и закапывается или просто погружается в воду.

Воздух-вода

Применение насоса, работающего по принципу «воздух-вода», нецелесообразно в областях с суровым климатом. Здесь в холодное время года температура воздуха падает ниже нуля. По этой причине система отопления прекратит свою работу.

Фото 1. Инверторный тепловой насос «воздух-вода» модели AVH-24V1DB, мощность 3,4-9,0 кВт, производитель — «DanHeat».

Тепловой насос «воздух-вода» профессионалы советуют использовать только в регионах с благоприятным теплым климатом. Монтаж устройства не вызывает проблем: прибор просто устанавливают на улице.

Преимущества и недостатки системы

Установка теплового насоса дома и включение его в систему отопления или создание полноценной отопительной станции решит ряд насущных проблем и имеет следующие преимущества:

• это автономная система отопления, единственным централизованным элементом которой является подключение к электросети;
• этот способ позволяет значительно сэкономить на дорогостоящих энергетических носителях, которые традиционно применяются для отопления и существенно снизить затраты на коммунальные услуги. Средний Коэффициент преобразования теплоты равен 3,5 – 4,5. Из 1 кВт электроэнергии насос вырабатывает от 3 до 7 кВт тепла. Это самые высокие показатели среди всех видов котлов, работающих на любом топливе;
• система безопасна для здоровья человека и для экологии. Она помогает сберечь невозобновляемые энергоресурсы планеты;
• пожарная безопасность и невоспламеняемость деталей. Этот котёл не перегревается, не взрывается, не горит, не выделяет угарный газ;
• один насос может вырабатывать как тепло, так и холод, обеспечивая нужный микроклимат в доме, а также нагревать воду для бытовых нужд;
• долговечность – по опыту европейских жителей срок службы оборудования составляет 20-50 лет;
• комфорт и бесшумная работа. Управление системой осуществляется с помощью автоматики;
• установка насоса не требует согласований, которые нужны при монтаже, например, газового оборудования.

Преимуществ у такой системы гораздо больше, чем недостатков

К недостаткам можно отнести:

• относительно высокую стоимость установки и самого насоса, окупаемость такой системы напрямую зависит от интенсивности её эксплуатации;
• необходимость привлечения специалистов и применения специальной бурильной и иной техники для обустройства геотермального насоса с вертикальным контуром, глубина которого может достигать 200 м.

Изготовление ВТН в домашних условиях

Опытные мастера отмечают, что собрать качественный насос для отопительной системы можно из подручных материалов своими руками. Чтобы готовое изделие полностью соответствовало всем поставленным требованиям, нужно придерживаться следующей схемы:

1. Необходимо подготовить медную трубку толщиной 0.1 см, чтобы изготовить качественный и прочный змеевик. Изделие должно иметь цилиндрическую форму.
2. Подготовленную заготовку нужно поместить в подходящий по размерам бак. Для удобства эксплуатации ёмкость лучше разрезать на две равные части. Теперь с верхним и нижним краем трубки змеевика необходимо соединить патрубок. Бак должен быть герметизирован. Благодаря таким несложным манипуляциям у мастера должен получится конденсатор.
3. Пришло время установить компрессор. Конечно, изготовить такое устройство в домашних условиях просто невозможно, поэтому можно использовать тот агрегат, который был установлен на старом оборудовании (к примеру, сплит-система). Напорной патрубок компрессора должен быть соединён с выходным элементом змеевика. Для этих целей можно задействовать гибкую трубу.
4. Аналогичным образом нужно изготовить и второй змеевик. Стоит отметить, что готовое изделие должно полностью соответствовать размерам полимерного бака.
5. Готовый змеевик аккуратно устанавливают в ёмкость и оборудуют на нём два выпуска. Система нагнетания воздуха должна быть вмонтирована на задней стороне бака. Вся эта конструкция будет служить в качестве своеобразного теплообменного блока. Готовый испаритель устанавливается с наружной стороны на открытом воздухе.
6. Пришло время соединить нижний патрубок конденсатора с испарителем. В эту трубу должен быть вмонтирован дроссель.
7. На финальном этапе мастеру остаётся только подключить второй патрубок испарителя к компрессору.

Воздушный тепловой насос Хитачи в минус 25:

Если специалист чётко выполнит все перечисленные выше действия, у него получится отличная основа конструкции теплового насоса. Чтобы система заработала, необходимо подключить все детали к электросети и провести пусконаладочные работы.

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Дополнительно потребуется приобрести следующие детали:

• герметичная тара из нержавейки объёмом 120 литров;
• емкость из пластика объёмом 90 литров;
• три трубы из меди разного диаметра;
• трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

• «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
• «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
• «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

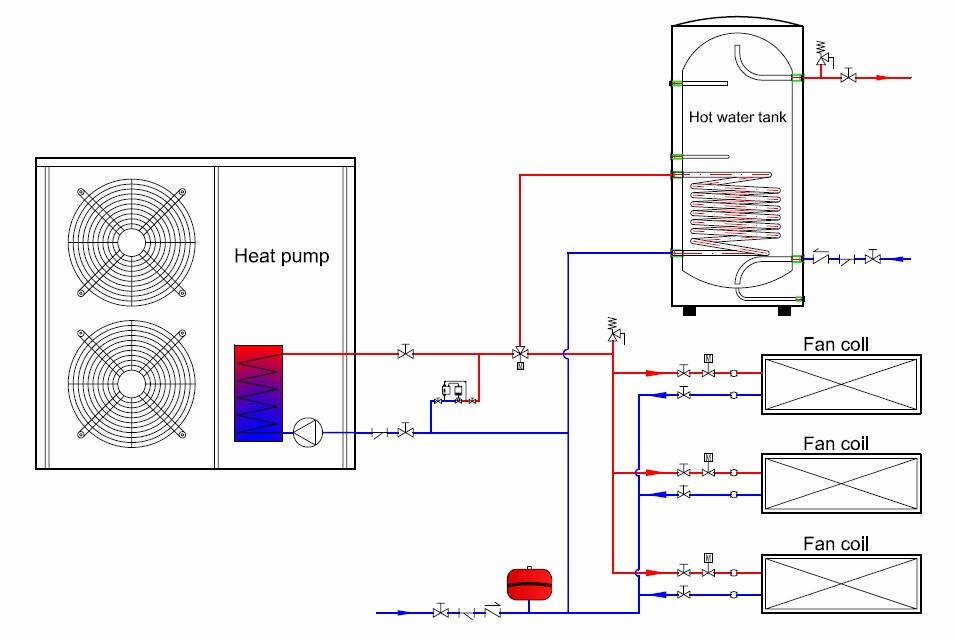

Схема теплового насоса

Работоспособность большинства тепловых насосов базируется на тепле грунта, в котором на протяжении года температура практически не колеблется (в пределах 7-10 градусов). Тепло перемещается между тремя контурами:

1. Контур отопления
2. Тепловой насос
3. Рассольный (он же земляной) контур

Классический принцип работы тепловых насосов в отопительной системе состоит из следующих элементов:

1. Теплообменник, отдающий внутреннему контуру тепло, забираемое у земли
2. Сжимающее устройство
3. Второе теплообменное устройство, передающее отопительной системе энергию, получаемую во внутреннем контуре
4. Механизм, понижающий давление в системе (дросселе)
5. Рассольный контур
6. Земляной зонд
7. Отопительный контур

Труба, которая выполняет роль первичного контура, помещается в колодец или закапывается непосредственно в землю. По ней перемещается незамерзающий жидкий теплоноситель, температура которого повышается до аналогичной характеристики земли (около +8 градусов) и поступает во второй контур.

Вторичный контур забирает тепло у жидкости. Циркулирующий внутри фреон начинает закипать и преобразовываться в газ, который направляется в компрессор. Поршень сжимает его до 24-28 атм, благодаря чему происходит увеличение температуры до +70-80 градусов.

На данном рабочем этапе происходит концентрирование энергии в один небольшой сгусток. Благодаря этому увеличивается температура.

Разогретый газ поступает в третий контур, который представлен системами горячего водоснабжения или даже отопления дома. При передаче тепла возможны потери до 10-15 градусов, но они оказываются не существенны.

Когда фреон остывает, происходит уменьшение давления, и он вновь превращается в жидкое состояние. При температуре 2-3 градуса он поступает обратно во второй контур. Цикл повторяется снова и снова.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

• компрессорный узел (промежуточный элемент комплекса);
• испаритель, передающий низкопотенциальную энергию теплоносителю;
• дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
• конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

1. Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
2. Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Стоимость установки

Установка и пусконаладочные работы производятся по разным расценкам, зависящим от состава работ, используемого оборудования и техники, объемов и прочих факторов. Не менее важным обстоятельством считается общая экономическая обстановка в регионе, состояние покупательной способности населения.

Дороговизна монтажных работ нередко становится причиной самостоятельной установки и запуска системы, что делает возможным мелкий ремонт и обслуживание без привлечения специалистов. Однако, надо иметь в виду, что многие фирмы отказывают в гарантийном или сервисном обслуживании, если установка производилась посторонними людьми.
