Рассмотрим, как подключается контактор КМИ-10960 ИЭК на сеть 220 Вольт
- В данном случае используем одну фазу А из трех A, B, C – желтый провод фаза А, и ноль N – синий провод.
- В качестве нагрузки используем лампу индикаторную AD22DS на напряжение 220 вольт зеленого цвета свечения.
- Нагрузку подключаем на клеммы теплового реле 2 (Т1) и 6 (Т3).
- Питание подводим на клеммы электромагнитного контактора 1 (L1) и 5 (L3).
- При этом сразу отметим, что дополнительно сделана перемычка между клеммами 1 (L1) и 13 (НО) – это сделано для того, чтобы и фаза, и ноль шли в разрыв, то есть отключались при выключении контактора.
- Ну что? Поехали! Нажимаем на пуск…
- Видим, что контактор включился – лампа загорелась. При этом фаза и ноль идут через контактор и через тепловое реле.
- Нажимаем на красную кнопку стоп на тепловом реле и выключили – лампа перестала гореть.
- Проверяем работоспособность. Нажимаем на кнопку пуск – выносная кнопка черного цвета, затем на красную кнопку стоп – на тепловом реле: 2 раза поочередно. Пуск – стоп. Пуск – стоп. Эти же кнопки соответствуют кнопкам на корпусе: пуск на корпусе – пуск на выносной кнопке черного цвета, стоп – красная кнопка стоп на тепловом реле.
Преимущества реализации такой схемы подключения
- Коммутатор и манипулятор управления (кнопка) могут быть разнесены. То есть, управляющий элемент располагается в непосредственной близости от оператора, а массивный коммутатор можно разместить в любом удобном месте.
- Возможно управление с помощью ножного привода (руки остаются свободными). Это позволяет лучше контролировать электроустановку и удерживать обрабатываемую деталь.
- Схема подключения выносного пускателя позволяет разместить устройства безопасности. Например, защиту от короткого замыкания или тепловые реле, срабатывающие при температурных перегрузках. Кроме того, такая схема позволяет реализовать механическую защиту: при перемещении подвижных частей электроустановки до критической отметки, срабатывает концевой выключатель, и магнитный пускатель размыкается.
- Дистанционное расположение управляющих элементов позволяет расположить аварийную кнопку в удобном месте, что повышает безопасность эксплуатации.
- Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. Схема подключения через такой пост предполагает использование слаботочной управляющей проводки, что экономит средства на приобретение дорогостоящих силовых кабелей.
- Для управления одним пускателем можно установить несколько кнопочных постов. В таком случае управление электроустановкой с каждого поста будет равнозначным. То есть, можно запустить электродвигатель с одной точки, а выключить с другой. Схема подключения нескольких кнопочных постов на иллюстрации:
- Магнитные контакторы можно интегрировать в электронную систему управления. В этом случае команды на пуск и отключение электроустановок подаются автоматически, по заданному алгоритму. Организовать такую систему с помощью механических (ручных) включателей невозможно.
Фактически, такая коммутация представляет собой релейную схему.
Виды термореле защиты
Следует отметить, что на современном рынке электротехнических изделий представлены разные типы модулей тепловой защиты электрических силовых агрегатов. Каждый из этих типов устройств используется в конкретной ситуации и для определенного вида электрического оборудования. К основным разновидностям тепловых реле защиты можно отнести следующие конструкции.
- РТЛ — электромеханический прибор, обеспечивающий качественную тепловую защиту трехфазных электродвигателей и других силовых установок от критических перегрузок по току потребления. Кроме этого, термореле этого вида защищает электроустановку при дисбалансе питающих фаз, затянутого во времени пуска устройства, а также при механических проблемах с ротором: заклинивания вала и так далее. Монтируется прибор на контактах ПМЛ (пускатель магнитный) или как самостоятельный элемент с клемником КРЛ.
- РТТ — трехфазное устройство, предназначенное для обеспечения защиты электрических двигателей с короткозамкнутым ротором от токовых перегрузок, перекосу между питающими фазами и при механических повреждениях ротора, а также от затянутого по времени пускового момента. Имеет два варианта установки: как самостоятельный прибор на панели или совмещенный с магнитными пускателями ПМЕ и ПМА.
- РТИ — трехфазный вариант электротеплового расцепителя, защищающего электрический двигатель от тепловых повреждений обмоток при критическом превышении значений тока потребления, от длинного пускового момента, асимметрии питающих фаз и при механических повреждениях движущихся частей ротора. Устанавливается устройство на магнитных контакторах КМТ или КМИ.
- ТРН — двухфазное устройство электротепловой защиты электрических двигателей, обеспечивающее контроль длительности пуска и тока в нормальном рабочем режиме. Возврат контактов в исходное состояние после аварийного срабатывания осуществляется только вручную. Работа данного расцепителя совершенно не зависит от температуры окружающего воздуха, что актуально для жаркого климата и горячих производств.
- РТК — электротепловой расцепитель, при помощи которого можно контролировать один-единственный параметр — температуру металлического корпуса электрической установки. Контроль осуществляется с использованием специального щупа. При превышении критического значения температуры устройство отключает электроустановку от линии питания.
- Твердотельное — тепловое реле, не имеющее в своей конструкции каких-либо подвижных элементов. Работа расцепителя не зависит от температурного режима в окружающей среде и других характеристик атмосферного воздуха, что актуально для взрывоопасных производств. Обеспечивает контроль над длительностью разгона электрических моторов, оптимальным током нагрузки, обрывом фазных проводов и заклиниванием ротора.

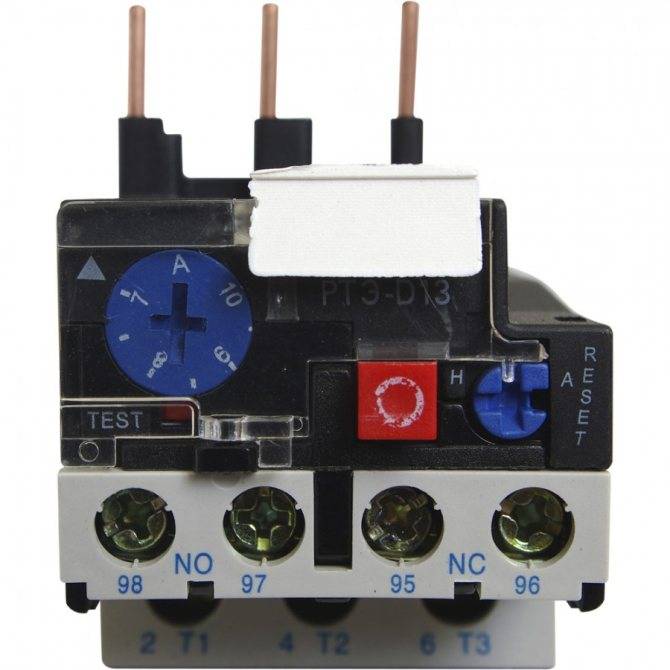

- РТЭ — защитное термореле, по своей сути являющееся плавким предохранителем. Прибор изготовлен из металлического сплава с низкой температурой плавления, который плавится при критических значениях температуры и разрывает цепь, питающую электроустановку. Это электротехническое изделие монтируется непосредственно в корпус электросиловой установки на штатное место.
Из вышеприведенной информации видно, что в настоящее время существует несколько различных типов электротепловых реле. Все они используются для решения одной-единственной задачи — защиты электрических двигателей и других силовых электроустановок от токовых перегрузок с повышением температур рабочих частей агрегатов до критических значений.
Конструкция реле
Реле цепи управления состоит из термочувствительного элемента, и множества контактных точек. Цепь управления для защищенного компьютера проходит через контакты реле. Если машина перегружена на текущих уровнях, тепловой датчик реле переключается к тепловым реле перегрузки, от которых, в свою очередь, поступает сигнал к основному источнику питания машины.
Термин «чувствительный элемент» описывает количество отдельных контуров, управляемых переключателем. Количество проводов определяет количество контактов испарителя. Переключатели реле тепла обычно имеют от одного до четырех полюсов – стинол (stinol), , .
Спусковой механизм приводит в действие вспомогательный переключатель реле тепловое авв (abb), который разрывает цепи катушки, ведущие на контактор двигателя кми. В этот момент индикаторный автомат показывает: «Сработало».
Схема подключения магнитного пускателя
Виды тепловых реле
Существует множество видов, на которые делятся тепловые реле:
- Биметаллические — РТЛ (ksd, lrf, lrd, lr, iek и ptlr).
- Твердотельные.
- Реле для осуществления контроля температурного режима устройства. Основные обозначения являются следующими: РТК, NR, TF, ERB и DU.
- Реле плавления сплава.
Биметаллические ТР обладают примитивной конструкцией и являются простыми устройствами.
Принцип действия теплового реле твердотельного типа существенно отличается от биметаллического типа. Твердотельное реле — электронное устройство, которое еще называется шнайдером и выполнено на радиоэлементах без механических контактов.
К ним относятся РТР и РТИ ИЭК, которые вычисляют средние температуры электродвигателя путем мониторинга его пускового и Iн. Основной особенностью этих реле является способность противостоять искрам, т.е. они могут использоваться во взрывоопасных средах. Этот тип реле быстрее по времени срабатывания и легче регулируется.
РТК предназначены для контроля температурного режима электродвигателя или другого устройства при помощи термистора или теплового сопротивления (зонда). При возрастании температуры до критического режима его сопротивление резко возрастает. Согласно закону Ома, при росте R уменьшается ток и потребитель отключается, т.к. его величины недостаточно для нормальной работы потребителя. Этот тип реле применяется в холодильниках и морозильных камерах.
Конструкция теплового реле плавления сплава существенно отличается от остальных моделей и состоит из следующих элементов:
- Обмотка нагревателя.
- Сплав, обладающий низкой температурой плавления (эвтектический).
- Механизм разрыва цепи.
Эвтектический сплав плавится при низкой температуре и защищает цепь питания потребителя, разрывая контакт. Это реле встраивается в устройство и применяется в стиральных машинах и автомобильной технике.
Подбор теплового реле производится при анализе ТХ и условий эксплуатации устройства, которое необходимо защитить от перегрева.
Понижение напряжения и пропадание фазы
Полностью нагруженный асинхронный двигатель, работающий при пониженном напряжении, быстро нагревается. Если в нём есть встроенный тепловой сенсор, сработает тепловая защита. Если такового нет, необходима защита от понижения напряжения. Для этих целей служат реле, которые срабатывают при снижении напряжения и подают сигнал на отключение движка. На схеме ниже это РН .
Восстановление исходного состояния защиты обычно выполняется вручную или автоматически, но с задержкой во времени для каждого двигателя при их группе. Иначе одновременный групповой запуск после восстановления опять-таки может вызвать повторное понижение напряжения в сети и новое отключение.
Специальная защита от пропадания фазы, то есть от работы только на двух фазах ПУЭ предусматривает только в таких приводах, где возможны неприемлемые по своей тяжести последствия. Экономически целесообразно не изготовление и установка такой защиты, а ликвидация причин, приводящих к такому режиму работы.
Самыми последними техническими решениями в построении защиты электродвигателей являются автоматические выключатели с воздушным гашением дуги. Некоторые модели совмещают в себе возможности рубильника, контактора, максимального и теплового реле и выполняют соответствующие защитные функции. В таком автомате контакты размыкаются мощной взведенной пружиной. Освобождение её происходит в зависимости от типа исполнительного элемента — электромагнитного или теплового.
Подбор терморегулятора для теплого пола
Для нормальной работы теплых полов требуется установка теплового реле — терморегулятора, с помощью которого можно значительно сократить расходы на отопление. Прибор здесь требуется только для включения и отключения подогрева в определенный временной промежуток либо после подачи сигнала от термометра.
Выбирая терморегулятор, в первую очередь следует учитывать его мощность, которая должна быть идентична мощности теплого поля.
Также для определенных типов теплых полов необходимо подбирать и тип теплового реле, разделяющихся на несколько групп:
- устройства, предназначенные только для обеспечения экономичного режима, позволяющие сократить расход электроэнергии;
- приборы с настраиваемым таймером, при помощи которого устанавливаются периоды времени, на протяжении которых будет осуществляться прогрев помещения с определенной интенсивностью;
- аппараты, которые возможно запрограммировать на сложные регламенты функционирования, чередующие периоды работы в экономном режиме и максимального обогрева;
- реле, в котором имеется встроенный ограничитель, предотвращающий чрезмерный нагрев напольного покрытия и греющего элемента.
Подбор терморегулятора для определенного помещения осуществляется в зависимости от его площади. Для небольшой комнаты больше подойдет обыкновенный аппарат без сложных настроек и программирования. Установка более сложных приборов необходима для просторных помещений. В таких комнатах чаще всего устанавливают электронные реле, оснащенные установленными в толще пола датчиками температуры.
Выбор теплового реле
Реле предназначено для обеспечения защиты электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от не симметрии токов в фазах и от выпадения одной из фаз. Выпускаются электротепловые реле с диапазоном тока от 0.1 до 86 А. Реле РТЛ могут устанавливаться как непосредственно на пускатели ПМЛ, так и отдельно от пускателей (в последнем случае они должны быть снабжены клеммниками КРЛ). Разработаны и выпускаются реле РТЛ и клеммники КРЛ которые имеют степень защиты ІР20 и могут устанавливаться на стандартную рейку. Номинальный ток контактов равен 10 А. Выбор теплового реле осуществляется по следующим условиям:
(5.3)
(5.4)
Где: – расчетный ток
-ток теплового реле
Произведем расчет для теплового реле (КК1).
Выбираем тепловое реле типа
Произведем расчет для теплового реле (КК2).
Выбираем тепловое реле типа
РТЛ101604. Произведем расчет для теплового реле (КК3).
Выбираем тепловое реле типа РТЛ101004
6 Расчёт и выбор проводов кабелей
Выбор проводов и кабелей зависит: от условий окружающей среды, от подключаемых ими электроприемников, для подключения цепей управления будем использовать провода, а для силовых цепей кабели. Провода и кабели выбираются по длительно допустимому току нагрева , длительно допустимому току нагрева с учетом коэффициента защитного аппарата.
(6,1)
(6,2)
где, Iдлит.доп – длительно допустимый ток для проводов и кабелей
Iрасч .– длительный расчётный ток линии;
Kз – кратность длительно допустимого тока провода или кабеля по отношению к номинальному току или току срабатывания защитного аппарата (автоматического выключателя Kз=1, предохранителя Kз=0,33);
Выберем провод для питания электродвигателя (М1).
Рабочий ток цепи равен I=79.62 А.
Из условия выбора провода следует:
Выбираем 4 провод ПВ 1×2.5 мм 2 .
Выберем провод для питания электродвигателя (М2).
Рабочий ток цепи равен I=79.6 А.
Из условия выбора провода следует:
Выбираем 4 провода ПВ 1×2.5 мм 2 .
Выберем провод для питания электродвигателя (М3).
Рабочий ток цепи равен I=7.14 А.
Из условия выбора провода следует:
Выбираем 4 провод ПВ 1×0.5 мм 2 .
Выберем провод для питания цепи освещения (ЦО).
Рабочий ток цепи равен I=1.7А.
Из условия выбора провода следует:
Выбираем кабель ПВ 1×0.5 мм 2 .
Выберем провод для питания цепи торможения(ЦТ).
Рабочий ток цепи равен I=1.39 А.
Из условия выбора провода следует:
Выбираем провод ПВ 1×1,5 мм 2
Выберем провод для питания цепи управления (ЦУ).
Рабочий ток цепи равен I=0.47 А.
Из условия выбора провод следует:
Выбираем провод ПВ 1×0.5 мм 2
Дата добавления: 2015-08-31 ; Просмотров: 1367 ; Нарушение авторских прав? ;
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Тепловое реле электродвигателя. Характеристики и выбор — блог СамЭлектрик.ру
Тепловое реле РТЛ для электродвигателя
Тепловое реле служит для тепловой защиты электродвигателя. Реле защищает двигатель от перекоса фаз или пропадании фазы, от механической перегрузки и заклинивания ротора.
Тепловое реле двигателя, так же, как и защитный автомат, имеет время-токовую характеристику, которая показывает, что тепловое реле не может сработать при превышении тока уставки мгновенно.
Подробнее про эти характеристики – здесь.
Важно, что спасти от короткого замыкания тепловое реле не может – просто не успеет. Поэтому в цепь питания двигателя всегда перед пускателем ставят автоматический выключатель, предохраняющий от КЗ. Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC)
Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии
Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC). Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии.
Тепловая защита электродвигателя заключается в том, что при прохождении через силовые контакты теплового реле тока двигателя нагревается специальная биметаллическая пластина, которая приводит в действие сигнальные контакты. Контакты слаботочные, и включаются в цепь управления пускателем.
При срабатывании реле необходимо устранить причину аварии, затем привести реле в исходное состояние. Для этого на корпусе имеется красная кнопка возврата, на которой напечатана буква R (Reset). В некоторых моделях возврат осуществляется автоматически.
Тепловое реле РТЛ. Контакты для механической и электрической фиксации в пускателе
Как правило, тепловое реле крепится непосредственно на выходные контакты пускателя. И без пускателя не используется. Соответственно, тепловое реле включено с двигателем последовательно.
Для различных вариантов пускателей необходимо передвинуть выводы (контакты) теплового реле для правильной фиксации.
На фото видно (слева), как рекомендовано передвинуть ножки для разных пускателей.
Такие тепловые реле можно применять только для контакторов советских разработок типа ПМЛ, для других производителей тепловые реле РТЛ могут не подойти.
Выбор теплового реле по мощности двигателя

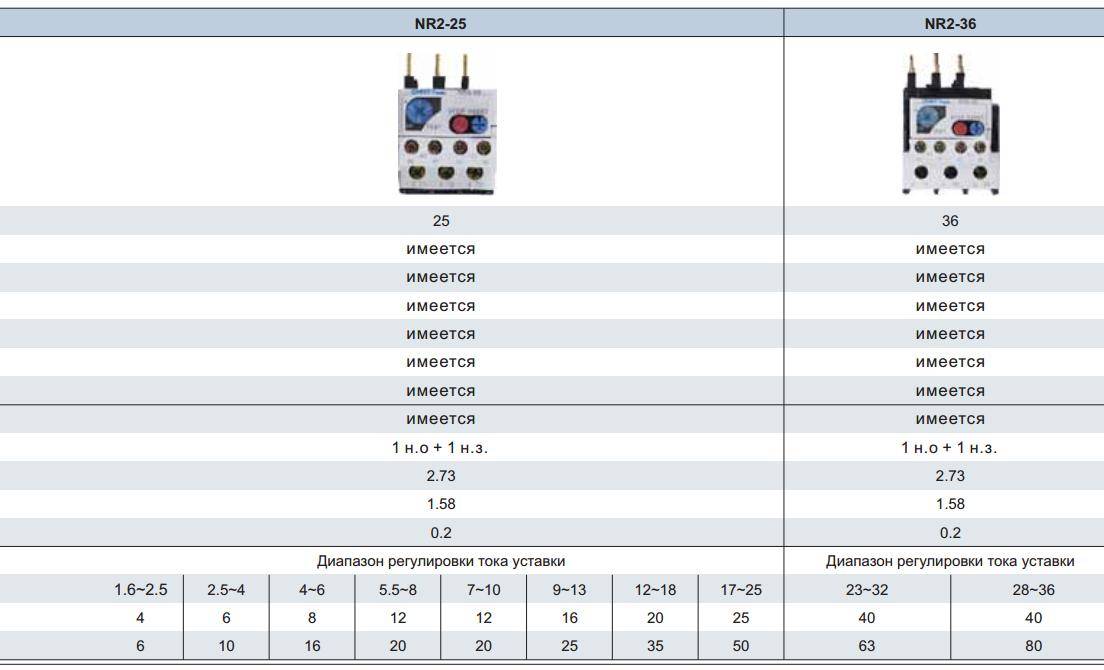

У теплового реле есть один основной параметр, показывающий ток, при котором реле отключит электродвигатель. Ниже приводится таблица по выбору теплового реле для электродвигателей.
Номинальныйток пускателя, А | Тип реле | Диапазон регулирования максимального тока, А | Мощностьэлектродвигателя, кВт |
10 | РТЛ-1004 | 0,38 … 0,65 | – |
РТЛ-1005 | 0,6 … 1 | – | |
РТЛ-1006 | 0,9 … 1,6 | 0,4 | |
РТЛ-1007 | 1,5 … 2,6 | 0,75 | |
РТЛ-1008 | 2,4 … 4 | 1,5 | |
25 | РТЛ-1010 | 3,8 … 6 | 2,2 |
РТЛ-1012 | 5,5 … 8 | 3 | |
РТЛ-1014 | 7 … 10 | 4 | |
40 | РТЛ-1016 | 9,5 … 14 | 5,5 |
РТЛ-1021 | 13 … 19 | 7,5 | |
63 | РТЛ-1022 | 18 … 25 | 11 |
РТЛ-2053 | 23 … 32 | 15 | |
РТЛ-2055 | 30 … 41 | 18,5 | |
РТЛ-2057 | 38 … 52 | 22 | |
РТЛ-2059 | 47 … 64 | 25 | |
РТЛ-2061 | 54 … 74 | 30 |
Распространенные марки тепловых реле – РТЛ и РТИ, которые по параметрам идентичны, и отличаются в основном креплением и конструкцией.
В интернете гуляет табличка выбора теплового реле двигателя по мощности, где подробно перечислены параметры тепловых реле серии РТЛ. Стоит сказать об ошибке – во второй строке внизу вместо “РТЛ-ЮООМ” следует читать “РТЛ-1000М”. Кто-то распознавал бездумно.
• Выбор теплового реле / Выбор электротеплового реле — таблица параметров, pdf, 34.01 kB, скачан:5848 раз./
И ещё фото старенькой теплушки, фото новых легко найти в интернете.
Такое тепловое реле ставится на пускатель ПМЕ.
Подробно про схему подключения теплового теле и схему подключения пускателя к трехфазному двигателю рассказано в другой моей статье. Рекомендую.
Контроллер T154
В цену включены все перечисленные опции, без учета НДС.
Цены в:
- RUB
- EUR
| Модель | T154 |
| Производитель | TecSystem |
| Артикул | 1CN0155 |
| Напряжение питания | 24 — 240 В AC/DC |
| Потребление энергии | 7,5 ВА |
| Макс. кол-во датчиков Pt100 | 4 |
| Кол-во выходных реле | 3 |
| Мощность выходных контактов | 10 A ~250 В AC COSф=1 |
| Сигнал на управление вентиляторами | 1 |
| Габаритные размеры | 100 x 100 мм DIN /глубина 131 мм (с терминалами) |
| Тип установки | на панель (отв. 92х92 мм) |
Предложим лучшую цену!
Гарантируем скидку от любого альтернативного предложения
Тесты и производительность
- Сборка в соответствии с нормами СЕ
- Точность: ± 1% значения полной шкалы ± 1 цифра
- Самозатухающий корпус из материала NORYL 94V0
- Передняя панель из поликарбоната, класс IP65
- Потребляемая мощность: 7,5 ВA
Отображение и управление данными
- 1 светодиод для отображения состояния вентилятора FAN
- 1 пороговое значение ВКЛ/ВЫКЛ вентилятора FAN1
Электронный микропроцессорный модуль T154 предназначен для контроля температуры сухих трансформаторов с литой изоляцией.
Обновленная технологическая платформа: два дисплея, новый микроконтроллер с увеличенной производительностью и расширенным управлением данными. За счет этого обеспечивается высокий уровень защиты от электромагнитных помех и простоту использования, которые сделали его стандартом в своей области.
Контроллер температуры T154 поддерживает 4 стандартных входа для датчиков Pt100: мониторинг трех фаз трансформатора, плюс четвертый датчик предусмотрен для сердечника или температуры окружающей среды. Благодаря универсальности новой платформы версии 2020 г., поддерживает еще и подключение других датчиков (Ni100 / Ni120 / CU10 / PT1000 / IR и т. д.). T154 имеет несколько порогов предупреждения аварий:
- изолированные выходы,
- обработка сигналов тревоги,
- вынужденной остановки и сбоя (ALARM, TRIP, FAULT)
- и автоматический запуск системы принудительной вентиляции (FAN).
По дополнительному запросу контроллер может быть сертифицирован для применения в морских условиях. Все устройства также могут быть изготовлены с применением специального защитного покрытия электронных плат, устойчивом к неблагоприятным погодным условиям, в частности, к высокой температуре и влажности (характерным для тропического климата).
Руководство по эксплуатации теплового реле T154
Принцип работы теплового реле
В некоторых случаях тепловое реле может быть встроено в обмотки двигателя. Но чаще всего оно применяется в паре с магнитным пускателем. Это дает возможность продлить срок службы теплового реле. Вся нагрузка по запуску ложится на контактор. В таком случае тепловой модуль имеет медные контакты, которые подключаются непосредственно к силовым входам пускателя. Проводники от двигателя подводятся к тепловому реле. Если говорить просто, то оно является промежуточным звеном, которое анализирует проходящий через него ток от пускателя к двигателю.
В основе теплового модуля лежат биметаллические пластины. Это означает, что они изготавливаются из двух различных металлов. Каждый из них имеет свой коэффициент расширения при воздействии температуры. Пластины через переходник воздействуют на подвижный механизм, который подключен к контактам, уходящим к электродвигателю. При этом контакты могут находиться в двух положениях:
- нормально замкнутом;
- нормально разомкнутом.
Первый вид подходит для управления пускателем двигателя, а второй используется для систем сигнализации. Тепловое реле построено на принципе тепловой деформации биметаллических пластин. Как только через них начинает протекать ток, их температура начинает повышаться. Чем с большей силой протекает ток, тем выше поднимается температура пластин теплового модуля. При этом происходит смещение пластин теплового модуля в сторону металла с меньшим коэффициентом теплового расширения. При этом происходит замыкание или размыкание контактов и остановка двигателя.
Важно понимать, что пластины теплового реле рассчитаны на определенный номинальный ток. Это означает, что нагрев до некоторой температуры, не будет вызывать деформации пластин
Если из-за увеличения нагрузки на двигатель произошло срабатывания теплового модуля и отключение, то по истечении определенного промежутка времени, пластины возвращаются в свое естественное положение и контакты снова замыкаются или размыкаются, подавая сигнал на пускатель или другой прибор. В некоторых видах реле доступна регулировка силы тока, которая должна протекать через него. Для этого выносится отдельный рычаг, которым можно выбрать значение по шкале.
Кроме регулятора силы тока, на поверхности может также находиться кнопка с надписью Test. Она позволяет проверить тепловое реле на работоспособность. Ее необходимо нажат при работающем двигателе. Если при этом произошел останов, тогда все подключено и функционирует правильно. Под небольшой пластинкой из оргстекла скрывается индикатор состояния теплового реле. Если это механический вариант, то в нем можно увидеть полоску двух цветов в зависимости от происходящих процессов. На корпусе рядом с регулятором силы тока располагается кнопка Stop. Она в отличие от кнопки Test отключает магнитный пускатель, но контакты 97 и 98 остаются разомкнутыми, а значит сигнализация не срабатывает.
Обратите внимание! Описание приводится для теплового реле LR2 D1314. Другие варианты имеют схожее строение и схему подключения.
Функционировать тепловое реле может в ручном и автоматическом режиме
С завода установлен второй, что важно учитывать при подключении. Для перевода на ручное управление, необходимо задействовать кнопку Reset
Ее нужно повернуть против часовой стрелки, чтобы она приподнялась над корпусом. Разница между режимами заключается в том, что в автоматическом после срабатывания защиты, реле вернется к нормальному состоянию после полного остывания контактов. В ручном режиме это можно сделать с использованием клавиши Reset. Она практически моментально возвращает контактные площадки в нормальное положение.
Тепловое реле имеет и дополнительный функционал, который оберегает двигатель не только от перегрузок по току, но и при отключении или обрыве питающей сети или фазы. Это особенно актуально для трехфазных двигателей. Бывает, что одна фаза отгорает или с ней происходят другие неполадки. В этом случае металлические пластины реле, к которым поступают другие две фазы начинают пропускать через себя больший ток, что приводит к перегреву и отключению. Это необходимо для защиты двух оставшихся фаз, а также двигателя. При худшем раскладе такой сценарий может привести к выходу из строя двигателя, а также подводящих проводов.
Обратите внимание! Тепловое реле не предназначено для защиты двигателя от короткого замыкания. Это связано с высокой скоростью пробоя
Пластины просто не успевают отреагировать. Для этих целей необходимо предусматривать специальные автоматические выключатели, которые также включаются в цепь питания.
Особенности монтажа
Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».
Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:
Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.
Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).
Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).
То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.
Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.
Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.
Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.
Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:
Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!
Будет интересно прочитать:
- В чем отличия между контактором и магнитным пускателем
- Что такое релейная защита
- Как собрать трехфазный щит
Расчет теплового реле по мощности двигателя
Тепловые реле предназначены для защиты электродвигателей от токов перегрузки.
Тепловые реле нельзя применять для защиты от токов короткого замыкания, потому что эти реле срабатывают с выдержкой времени, необходимой для нагрева биметаллической пластины.
Для защиты от токов короткого замыкания применяют защитные устройства мгновенного действия
– автоматические выключатели, предохранители и электромагнитные реле максимального тока.
8.6.2. Условия выбора тепловых реле. Требования Правил Регистра
Тепловые реле выбирают на основании условия:
номинальный ток теплового реле должен равняться номинальному току электродвигателя. Это условие можно записать так:
Таким образом, чтобы выбрать тепловое реле, надо сначала рассчитать номинальный ток электродвигателя.
Нередко рассчитанный номинальный ток электродвигателя не совпадает с номинальным током теплового реле. В этом случае применяют регулировку номи-
нального тока теплового реле.
Тепловые реле серии ТРТ отечественного производства имеют регулировку в пределах ± 15% номинального тока нагревательного элемента реле, в три ступе-
ни по ± 5% каждая.
Это означает, что, например, тепловое реле с номинальным током 90 А можно отрегулировать на такие токи :
при настройке + 15% — на ток 103,5 А ( 15% от 90 составляют 13,5 А, в итоге получается: 90 + 13,5 = 103,5 );
при настройке + 10% — на ток 99 А;
при настройке + 5% — на ток 94,5 А;
при настройке 0% — на 90 А;
при настройке – 5% — на 85,5 А;
при настройке – 10% — на 81 А;
при настройке – 15% — на 76,5 А.
Таким образом, тепловое реле с номинальным током 90 А можно применить
для защиты электродвигателей с номинальными токами от 76,5 до 103,5 А.
В соответствии с требованиями Правил Регистра, защитные устройства от токов перегрузки 3-фазных асинхронных двигателей должны устанавливаться не менее чем в двух фазах.
В данном курсовом проекте исполнительный двигатель лебёдки имеет три об-
мотки статора. Для защиты каждой обмотки от токов перегрузки надо выбрать по 2 тепловых реле.
8.6.3. Выбор тепловых реле обмотки 1-й скорости
1. Номинальный ток обмотки статора 1-й скорости Iн.дв
= 51 А;
2. в соответствии с условием выбора Iн.тр =Iн.дв,
выбираю тепловое реле типа
Читать также: Фрезерный стол работа видео
ТРТ 136 с номинальным токомIн.тр =
50 А;
3. поскольку номинальные токи реле и двигателя не совпадают, изменяю уставку реле на +5%, что составит 52,5 А. Если не изменить ( завысить ) уставку, тепло-
вое реле при номинальном токе двигателя отключит его;
4. теперь новое значение номинального тока реле практически совпадает с номи-
нальным током двигателя Iн.дв
= 51 А;
5. число тепловых реле – 2 шт.
8.6.4. Выбор тепловых реле обмотки 2-й скорости
1. Номинальный ток обмотки статора 2-й скорости Iн.дв
= 59 А;
2. в соответствии с условием выбора Iн.тр =Iн.дв,
выбираю тепловое реле типа ТРТ 137 с номинальным токомIн.тр = 56 А;
3. поскольку номинальные токи реле и двигателя не совпадают, изменяю уставку реле на +5 %, что составит 58,8 А;
4. теперь новое значение номинального тока реле практически совпадает с номи-
нальным током двигателя Iн.дв
= 59 А;
В течение длительного рабочего процесса у любых электродвигателей перегреваются обмотки, портится изоляционное покрытие. Подобные ситуации нередко приводят к межвитковым замыканиям, выгоранию полюсов и другим негативным последствиям, требующим срочного дорогостоящего ремонта.
Тепловое реле надежно защищает агрегат от механических перегрузок, заклинивания ротора, перекоса фаз и других аварийных ситуаций.
