Столик под телевизор своими руками: замеры, чертежи, пошаговая сборка

Изготавливаем каркас

После проведения подготовительного этапа приступаем к работе. Все начинается с основы. И наша работа начинается с конструирования подиума, который станет основой для кровати и выдвижных ящиков.

  • Начинаем с размещения подиума. Для этого в соответствии с замерами начертить на стенах высоту закрепляемых балок, а затем проверить отметки с помощью строительного уровня чтобы получившийся подиум был ровным.
  • Затем берем заготовленные деревянные балки и крепим их к полу и стенам анкерами горизонтально.
  • Затем к ним необходимо прикрепить брусья вертикально, дополнительно прикрепив их к стене.
  • Расстояние между лагами должно быть не более 40 см для прочности конструкции. На вертикальные балки крепим сверху также крепим деревянные брусья, дублируя нижний слой.
  • Получается своеобразный короб. Это и есть каркас подиума.
  • Теперь необходимо на нем определить месторасположение матраца.
  • В зависимости от расположения матраца прикрепите к основе подиума три бруска для фиксации ламелей.
  • Один должен проходить строго посередине предполагаемого матраца, остальные два по правому и левому краю.
  • Затем набейте ламели на специальные брусья – это и будет наше спальное место.
  • Также необходимо по периметру матраца прикрепить к основанию несколько досок, чтобы закрепить матрац.
  • По краю каркаса прикрепляем к стене и основе плиту фанеры или ЛДСП (в зависимости от остального материала для кровати), что составит будущее изголовье.

Дополняем деталями

В нашем случае дополнительными деталями являются выдвижные ящики. Это весьма практичный и удобный в использовании вариант. Вы также можете сделать ящики с распашными дверцами или полки. Однако мы советуем использовать выдвижные ящики.

К тому же это не займет много времени и сил. Следует заметить, что ширина ящика должна быть на 2,5 см меньше короба, в котором он будет находиться. В соответствии с этим приступаем к изготовлению ящиков. Нам понадобится лист фанеры для днища, 3 ЛДСП для боковых стенок. Скрепляем эти детали с помощью клея. Берем еще одну стружечную плиту и крепим к ней ручку, после этого прикрепляем данную доску к остальному коробу. Ящик готов.

Для установки ящиков понадобится несколько направляющих. Они состоят из двух частей: первая (две направляющие) крепится с двух сторон по бокам ящика, и вторая (также 2 направляющие) крепится на каркас. Производится это с помощью шурупов, которые обычно идут в комплекте с направляющими и отвертки.

Завершающий этап

В сущности, у нас готов только каркас. Теперь нам необходимо произвести отделку. Для этой цели лучше использовать листы фанеры. Возьмите заготовленные по длине листы фанеры или отрежьте по сделанным замерам. Срез обклеиваем пластиковой кромкой. На одной ее стороне нанесен термоактивируемый клей.

Теперь крепим обработанные листы фанеры на каркас с помощью шурупов. Так необходимо перекрыть весь подиум (для стенок кровати мы уже закрепили стружечные плиты по периметру матраца, также для стенок можно использовать фанеру). Стык подиума с полом закрываем плинтусом.

Декорирование

Декор, не предусмотренный заранее в плане можно сделать с помощью ткани, ковролина, светодиодной ленты и др. Так подиум можно застелить ковролином, закрепив его с помощью плинтусов; изголовье кровати декорируем тканью; по периметру подиума или выдвижных ящиков приклеиваем светодиодную ленту или драпируем его тканью. Такие несложные приемы декорирования может применить каждый, они варьируются во всех направлениях и техниках, которыми вы владеете.

По-другому обстоят дела с более сложным декором. Это может быть встроенное светодиодное освещение или музыкальная аппаратура, отделка подиума фигурными балками из мрамора и др. Для таких новшеств необходима планировка. Они обязательно должны быть отображены в дизайн-проекте, так как требуют дополнительных преобразований конструкции.

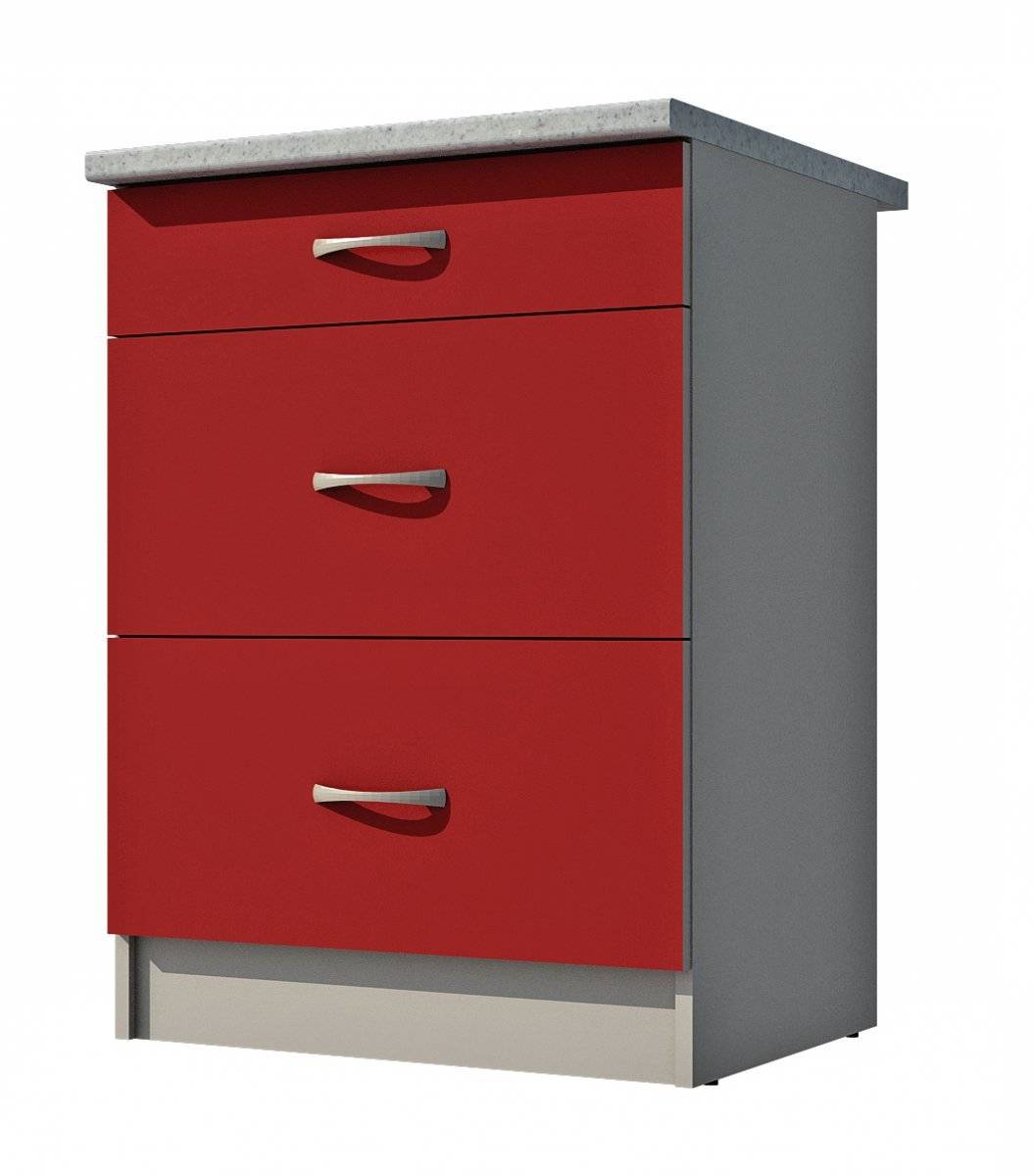

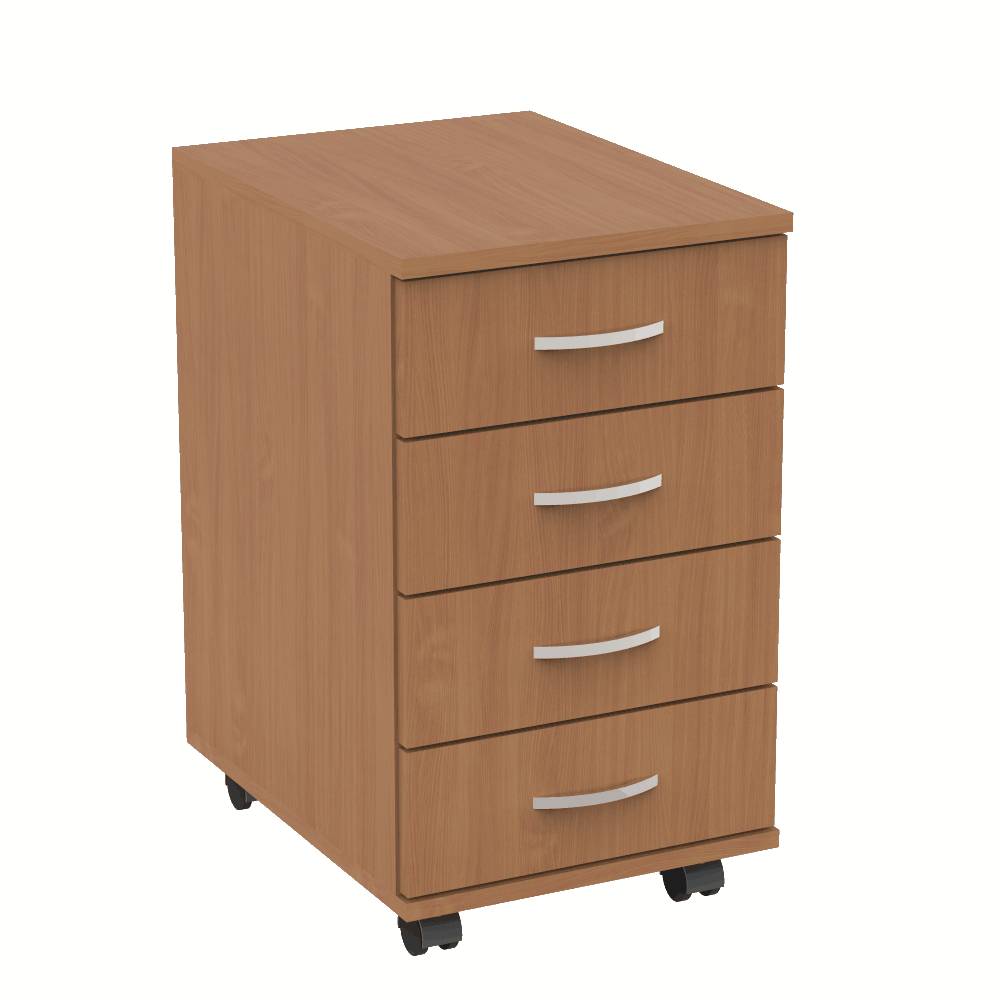

Пошаговая инструкция по сборке тумбочки с выдвижными ящиками

Чтобы ничего не пропустить, не запутаться во всех деталях и комплектующих, сборка тумбочки с выдвижными ящиками должна происходить в определенной последовательности. Начинать обычно принято с чертежа, чтобы в любой момент можно было к нему обратиться.

Далее собирается остов или основание, и так, двигаясь до финального результата в виде конечной отделки и декора. Детали лучше распределить на полу для лучшего обзора, а всю фурнитуру поместить в коробку. Такая организация рабочего места позволит ускорить работу и не потерять шурупы или другие мелкие детали.

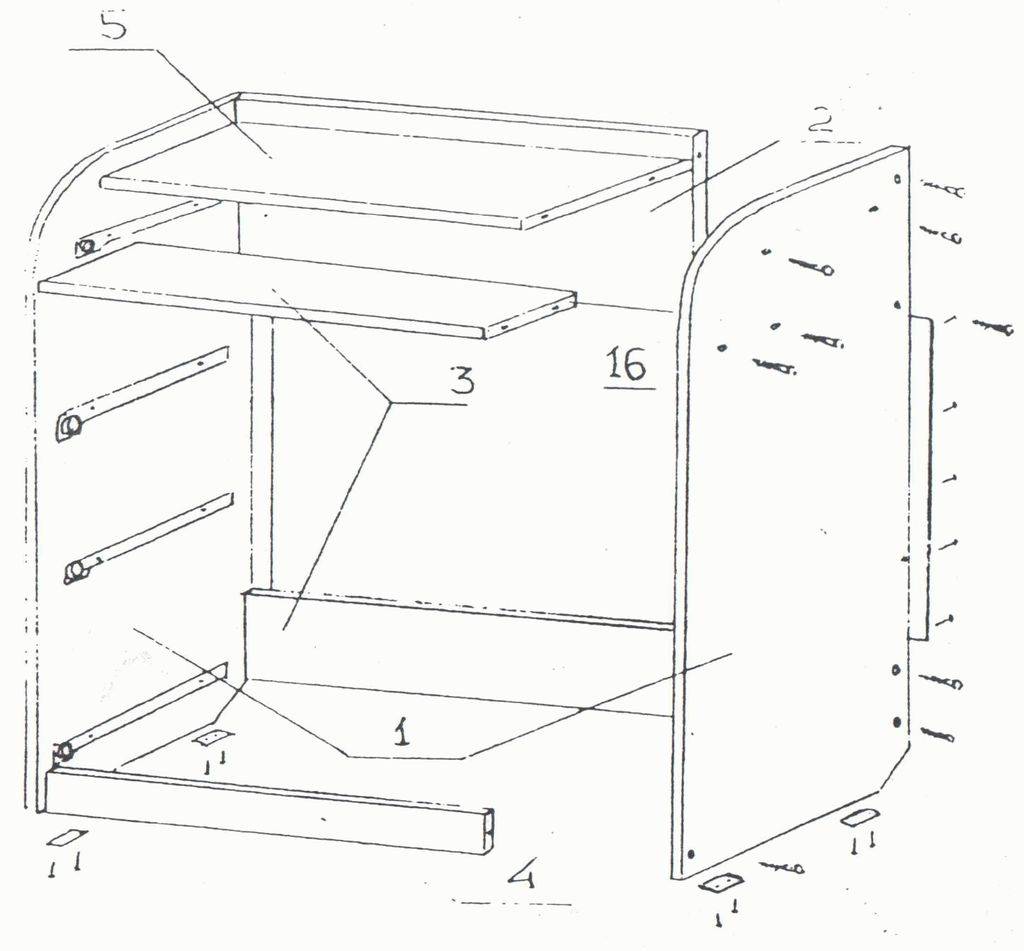

Как собрать остов

Если в наборе инструментов есть Крэг кондуктор, то это позволит сделать сборку тумбы без видимых отверстий для креплений. Но это необязательный пункт. Тут можно воспользоваться тем, что есть в наличии или прибегнуть к другому способу.

Нарисуйте эскиз ящиков перед изготовлением.

Процесс изготовления остова заключается в следующих этапах:

  • проделать отверстия во всех панелях и опорах рамы;
  • скрепить боковую панель и доски 4-х сантиметровыми винтами.
  • сделать отверстия для ящиков (при высоте их в 15 см, используя рулетку и карандаш отмерить точку на 15 см ниже верхней опоры и на 17 см выше нижней панели, далее повторить для каждого);
  • прикрепить все опоры под ящики по сделанной разметке;
  • прикрепить вторую боковину винтами, предварительно проверив наличие всех опор;
  • установить основу тумбочки.

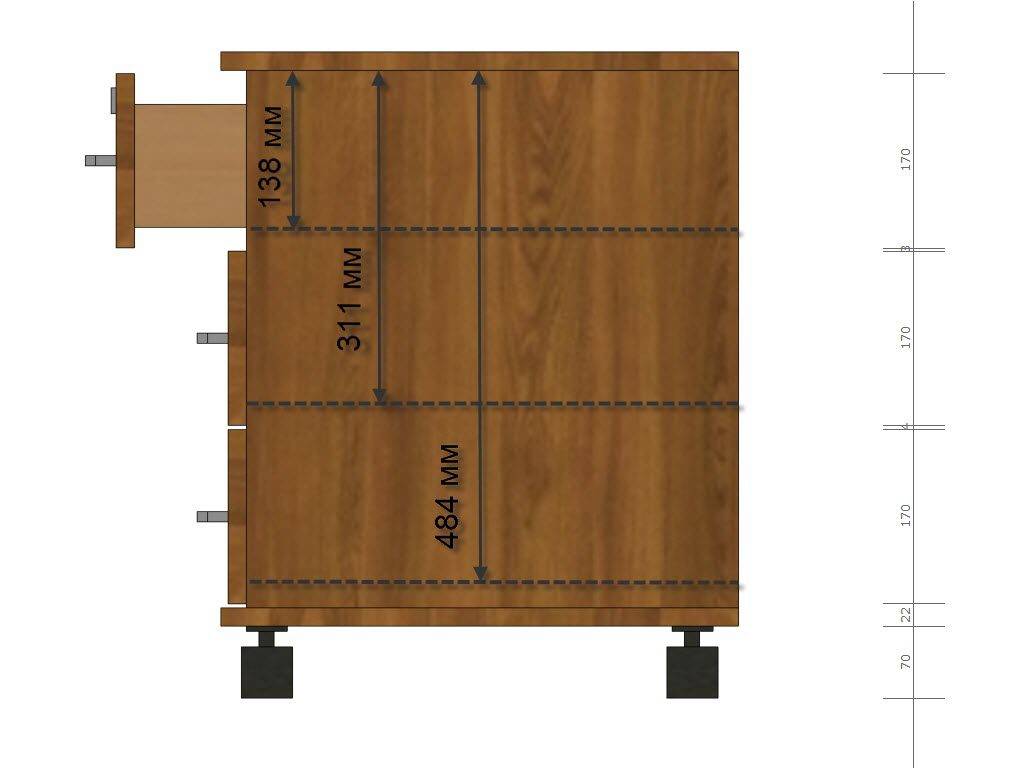

Для начала лучше начертить чертеж проекта, поскольку схема прикроватной тумбочки может пригодиться на каждом этапе изготовления.

Каркас готов, можно приступать к верхней части.

Оформление верхней панели

Сверху тумба накрывается деревянной панелью. Тут можно использовать различные варианты дизайна: сделать небольшой навес впереди или сзади конструкции.

Чертеж можно выполнить в специальной программе.

Чтобы оформить верхнюю часть, необходимо произвести следующие манипуляции:

  • прикрепить верхушку посредством винтов в 4 см длиной;
  • обрезать 2 дюбеля под углом в 45 градусов;
  • вырезать заднюю планку, и уже отталкиваясь от нее, регулировать размеры выступов по бокам;
  • приклеить обработанные дюбели на раму столярным клеем;
  • дать высохнуть;
  • заполнить щели вокруг дюбелей акриловым герметиком.

Каркас полностью собран.

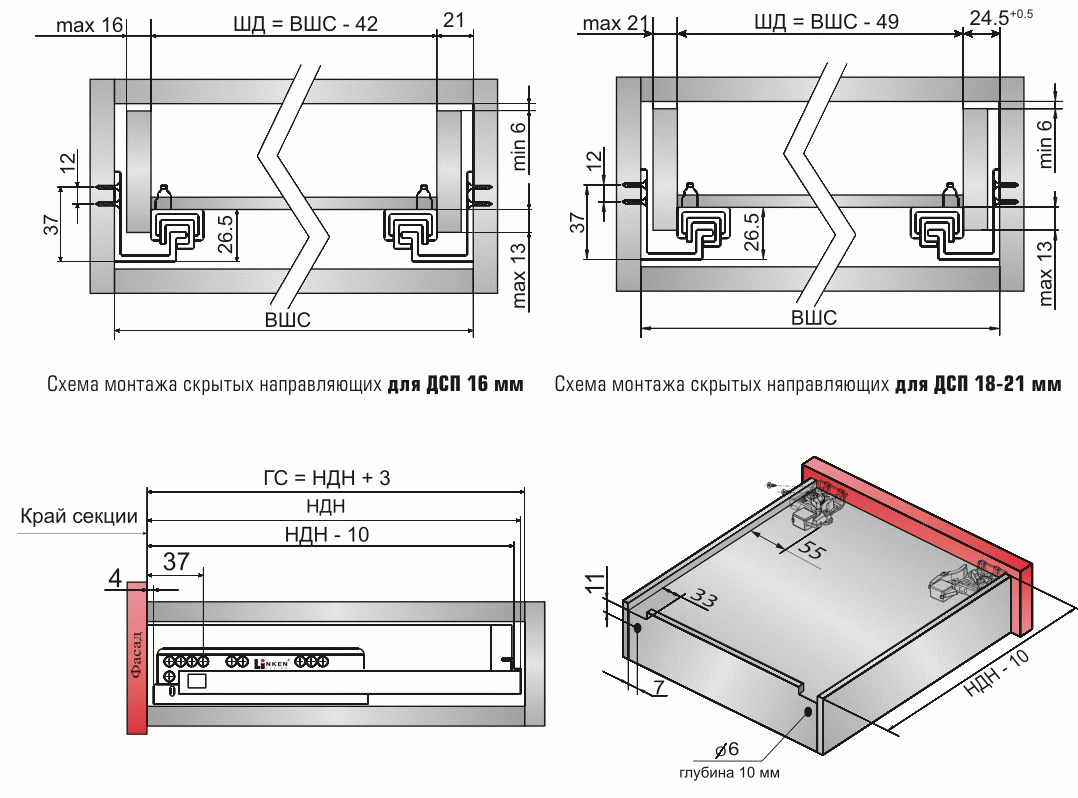

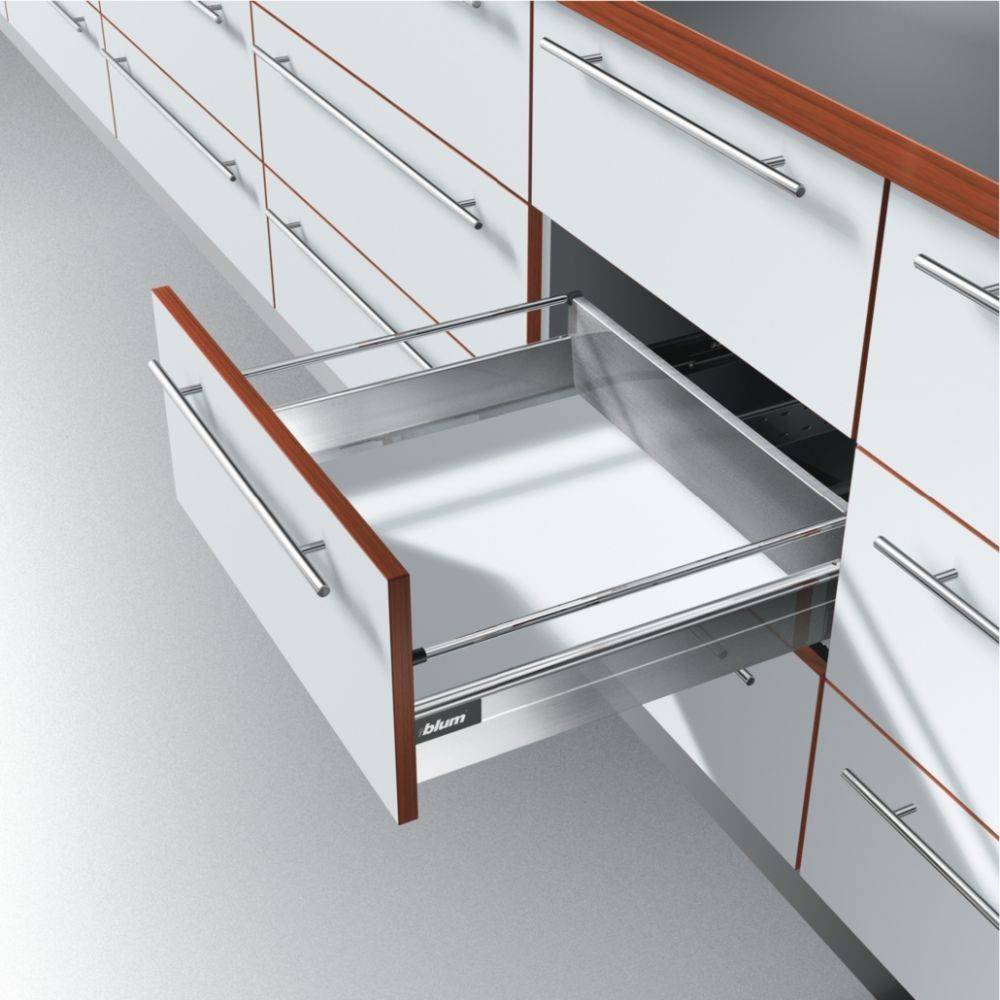

Установка направляющих

От правильности и аккуратности выполнения этого этапа, зависит плавность открывания. Тут пригодится:

  • 4 набора направляющих; 8 досок 13,5 см на 45 см – боковины;
  • 4 доски 13,5 см на 34,3 см – задние панели.

Прежде чем приступить к окончательной сборке, на стенки тумбочки следует прикрепить направляющие рельсы.

Чтобы установить направляющие, нужно:

  • нанести разметку на все секции; ящиков;
  • закрепить направляющие на боковинах тумбы;
  • подложить фанеру под боковины, выдвинуть их и установить направляющие;
  • вынуть боковые панели и сделать еще два соединения.

Чтобы закрепить и придать жесткость конструкции, фанеру, предназначенную для задней стенки, гвоздиками пробиваем по периметру собранного изделия.

Проверив точность установки и беспрепятственное открывание ящиков, можно двигаться дальше.

Соединение фрагментов ящиков

Тут все достаточно просто. К готовым боковинам с направляющими прикручиваются оставшиеся панели.

Остается только прикрутить винтами ручки и вставить ящики на принадлежащее им место.

Также нужно произвести замеры расстояний между боковинами. Это пригодиться для последующего крепления фасадов. Прикрепить днище ящика.

Порядок установки фасадных панелей

Для установки фасадов на ящики нужно перевернуть тумбу, приподняв их. Нанести на них клей и присоединить панель. Дать клею хорошо высохнуть.

Крепление дополнительных деталей происходит уже на полностью готовое изделие.

После этого можно добавить все пластиковые элементы.

Финальная отделка и декорирование готовой тумбочки

После того, как сборка тумбочки завершена, ее можно покрыть защитным составов, морилкой или лаком. Это уже дело вкуса. Небрежная финишная отделка может испортить всю работу, ее результат частично или полностью потеряет свою привлекательность.

Тумбу можно украсить по своему вкусу.

Также необходимо прикрепить ручки к выдвижным ящикам. Подбирать их лучше в тон мебели, все должно органично вписываться в уже существующий интерьер.

Способы изготовления

Существуют разные способы изготовления подставок под телевизор в зависимости от выбранного материала и дизайна, поэтому в работе они могут отличаться друг от друга. Рассмотрим, как можно сделать данную конструкцию своими руками.

Напольный вариант позволяет разместить на поверхности не только телевизор, но и сопутствующую технику, и разную мелочь. Следует учитывать оформление помещения, чтобы конструкция смотрелась в интерьере. Материал, из которого стойка будет сделана, зависит от выбора будущего обладателя.

Вот пошаговая инструкция по выполнению основы из дерева:

  • надо составить чертеж и подсчитать нужное количество материала;
  • приготовить необходимый инструмент и материал;
  • вырезать детали по лекалу и обработать края (отшлифовать);
  • просверлить отверстия в местах будущих соединений;
  • сложить конструкцию;
  • счистить с заготовки мусор и покрыть лаком;
  • зафиксировать фурнитуру.

В случае выбора материала из фанеры будет следующий порядок работы:

  • образец перенести на фанеру и вырезать, а кромку обработать наждачкой;
  • края (пластиковые или деревянные) зафиксировать поочередно на торцах полок, лицевой стороне конструкции и столешнице с применением клея или гвоздиков для отделки, затем отшлифовать;
  • в зависимости от выбранной модели собрать части каркаса на крепежные детали.
  • следуя схеме, просверлить отверстия;
  • сборка должна начинаться со столешницы: ее надо закрепить на боковушки или на ножки, далее установить нижнюю полку, потом остальные части;
  • полки внутри конструкции необходимо установить на специальные держатели (если предусмотрена установка ящиков, то к боковой части и перегородке нужно приделать направляющие);
  • надо составить ящики, зафиксировать фурнитуру, внизу модели вкрутить ножки или ролики;
  • готовую конструкцию можно покрыть 2-3 слоями лака для сохранения оттенка древесины, также можно применить морилку или специальную краску.

8фотографий

Наиболее часто используемый материал для создания настольных и напольных подставок под телевизор – это ДСП. Порядок действий и метод обработки аналогичный предыдущим.

Для резки этого материала потребуется стеклорез и определенная фурнитура – специальные петли для стеклянных створок.

Обладая определенными навыками, реально смастерить сложные и дорогие варианты из добротного материала.

Простой вариант тумбы под телевизор из дерева или МДФ

Начинающим мастерам не стоит сразу же браться за изготовление сложной конструкции с большим количеством дополнительных элементов. Рекомендуется начать с небольшой универсальной угловой тумбочки, которая подойдет для любой техники.

В процессе изготовления понадобится следующее:

Точный список в каждом отдельном случае будет отличаться — это зависит от выбранной конфигурации изделия.

Подготовка деталей

Шаг 1. Делаем чертеж тумбы. Необходимо определиться с размерами конструкции и обозначить их на чертеже. Для этого следует предварительно измерить длину самого телевизора. Обычно средние габариты плазменных моделей составляют около 80×55 сантиметров (бывают больше или меньше).

При этом не существует особых требований к размеру угловой тумбы для техники

Важно учитывать то, что основа телевизора не должна выходить за пределы конструкции, поэтому подставка должна быть таких же размеров или немного больше

Желательно оставить место, чтобы на тумбе можно было расположить дополнительные предметы

Необходимо выбрать наиболее оптимальную высоту расположения телевизора, чтобы не приходилось слишком сильно задирать или опускать голову. Обычно среднестатистическая высота таких конструкции составляет 55-60 сантиметров, если смотреть телевизор, сидя на кресле.

Видео – Как рассчитать размеры тумбы под телевизор

Шаг 2. Переносим размеры деталей на плотный картон. Такой этап необходим для того, чтобы получить наглядные элементы будущей конструкции, которые можно будет доработать в случае необходимости.

Для этого шага можно использовать разрезанные картонные коробки

Шаг 3. Полученные детали следует перенести на лист МДФ

На этом этапе важно соблюдать осторожность. При отсутствии какого-либо опыта в таком деле лучше воспользоваться услугами раскройки, которые предлагают различные мебельные цеха. В противном случае при самостоятельном распиле можно повредить поверхность древесины

В противном случае при самостоятельном распиле можно повредить поверхность древесины.

Для распила следует использовать электрический лобзик или циркулярную пилу

Цены на популярный модельный ряд циркулярных пил

Шаг 4. Обрабатываем края деталей кромочной лентой. Когда все панели будут готовы, потребуется обработать все внешние края с помощью кромочной ленты. Она продается в строительном магазине в различных вариантах. Самой простой является меламиновая лента, она закрепляется по краю с помощью утюга. На ее обратной стороне имеется особая текстура, которая расплавляется под действием температуры и плотно прилегает к деталям.

После работы необходимо еще раз тщательно прижать ленту тряпкой или бруском

Шаг 1. Соединяем заготовленные детали между собой.

Существуют следующие варианты креплений:

Видео – Все о мебельных соединениях

Для начала следует собрать боковой каркас, а затем уже закрепить столешницу.

Соединяем заготовленные детали

Шаг 2. Затем следует навесить дверь на мебельные петли. Одна их часть закрепляется на самой дверной панели, а другая на каркасе.

Навешиваем дверь на петли

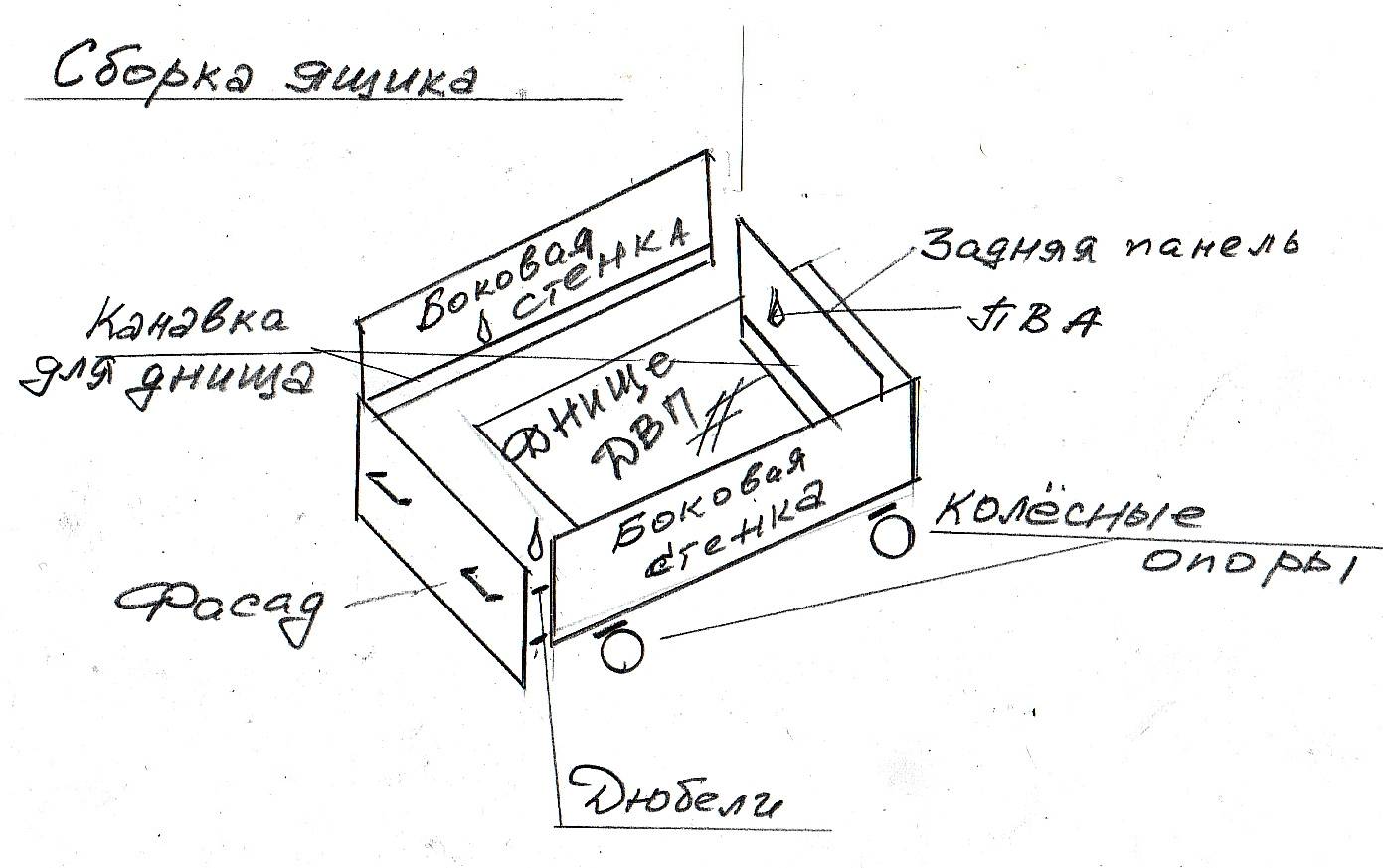

Шаг 3. Собираем детали ящика и устанавливаем направляющие. Поскольку эта угловая конструкция, то и форма ящика будет нетипичной. Поэтому направляющие следует закреплять внизу. Одна их часть устанавливается на ящик, а другая на каркас.

Собираем детали ящика

Шаг 4. Устанавливаем заднюю стенку. При отсутствии задней панели конструкция не выглядит надежной. Поэтому ее следует закрепить для большей жесткости.

Устанавливаем заднюю стенку

Декор тумбы

Стоит отметить, что не для каждого материала требуется последующая обработка. К примеру, большинство современных конструкций изготавливают из ламинированного МДФ. Покупка такого материала не предполагает дополнительное декорирование.

Тщательная обработка и грунтовка требуется для натуральной древесины. Обычно материал покрывают несколькими слоями морилки и прозрачного лака. Такое покрытие позволяет защитить древесину от влажности и загрязнений. К тому же, подобный вариант декора предполагает сохранение естественного узора.

Полезные советы по грунтовке дерева

Цены на средства для защиты древесины

При декорировании поверхности следует учитывать такие особенности:

Некоторые виды краски подразумевают нанесение в два слоя

Правила ухода за стеклянной TV тумбой

Несмотря на свою прозрачность у стекла в быту не так уж много требований к уходу:

  • Запрещено использовать все типы абразивов. Это касается не только средств, но и салфеток, которыми вы полки вытираете. Только мягкая микрофибра и моющие гели или эмульсии. Это связано со склонностью стекла к образованию царапин;
  • После уборки обязательно вытирайте поверхность до полного впитывания влаги. В противном случае стекло покроется разводами, потеками и станет выглядеть существенно хуже, чем до мытья;
  • Не откладывайте уборку в долгий ящик. Заметили появление жирных пятен или «пальчиков» — сотрите сразу. Потом вам это дастся намного труднее;
  • Материал не любит резких перепадов температур. Не ставьте на поверхность тумбы кружку с горячим кофе без применения салфетки или подставки;

>

  • Запрещается использовать тумбу с дефектами в виде сколов и трещин. Это опасно не только для техники, размещенной на ней. Это сопряжено с риском пораниться для человека;
  • Избегайте перегрузов. Несмотря на то, что современные стеклянные тумбы выдерживают нагрузку не менее 100 кг, вес подсчитывается для всей конструкции целиком. Каждая отдельная полка будет существенно слабее. На этот показатель влияет и ее ширина. Чем длиннее рабочая поверхность, тем меньшую нагрузку полка выдерживает без внутренних микроповреждений. Оптимальным считается вес в 7 кг на отдельно взятую плоскость из стекла;
  • Исключите контакт стекла с острыми предметами из металлов;
  • Стекло не любит вибраций. Поэтому не ставьте на полки звуковые колонки, низкочастотные сабвуферы и подобную им технику. Так вы не только продлите жизнь тумбе, но и защитите телевизор. Он относится к постоянным колебаниям еще хуже, чем стекло.

Пошаговая сборка столика под телевизор своими руками

Чтобы перенести все изделия на выбранный материал максимально легко, рекомендуется сделать лекало из ватмана или картона. Когда все элементы будут точно начерчены на бумаге и вырезаны следует обрисовать их на полотно. Следующий шаг – это аккуратно вырезать лобзиком каждую деталь. Чтобы кромки получились ровными по ним можно пройтись шлифовальной машиной. Далее собираются все детали в единую конструкцию с помощью шурупов, конфирматов и гвоздей.

Чтобы головки от крепежей не было видно, можно скрыть их декоративной заглушкой в цвет корпуса тумбы. После того как собрана основная часть тумбы, следует зафиксировать полочки и дверцы. При необходимости каждый элемент стоит обработать шлифовальным станком, а также наклеить кромку на торцы деталей. Сборка столика под ТВ производится при помощи шуруповерта, отвертки, молотка и клея. Если в качестве материала была выбрана натуральная древесина, то по завершении сборки тумбу следует покрасить либо покрыть лаком.

Таким образом можно самостоятельно собрать красивую и уникальную тумбочку под телевизор. Главное правильно подобрать материал, сделать замеры и собрать изделие.

Подпишитесь на наши Социальные сети

Устройство полок под телевизор в зависимости от их вида

Каждая полка под ТВ-приёмник различается по своим эксплуатационным характеристикам, а также устройству. Благодаря этим двум качествам тумбы предоставляют дополнительную надёжность, да и служат в разы дольше.

Полка-стойка под телевизор: её устройство

Не рекомендуется устанавливать подобные подставки в доме, где есть возможность опрокидывания — например, если у вас есть дети или домашние животные.

Такой вариант подойдёт для небольших квартир-студий, а также малогабаритных гостиных. Сразу стоит отметить прочность ножек и достойные параметры. Обычно похожие установки имеют три секции на телескопической основе. Они удобно регулируются по высоте при помощи специальных рычагов. Диаметр трубок может варьироваться в диапазоне от 19 до 25 мм (в зависимости от бренда). Стандартная высота оборудования — 2,4 м, а в сложенном виде оно представляет собой довольно компактную установку, всего 90 см.

Особенности прямых тумб под телевизор

В закрытых вариантах подставок удобно хранить не только дополнительную аппаратуру, но также кабеля и фильтрующие устройства.

Крепление ножек

После создания тумбочки реализуются окончательные процессы, заключающиеся в простых действиях:

  • устанавливаются ножки, причем они могут быть стационарными и регулируемыми, а их количество зависит от размеров и параметров тумбы;
  • конструкция обрабатывается наждачкой, после чего покрывается качественной шпатлевкой;
  • после высыхания покрытия выполняется его зачистка с помощью шкурки;
  • окрашивается сделанный предмет интерьера нитрокраской, для чего можно выбрать разные оттенки, а фото готовых результатов располагаются ниже.

Таким образом, если нет возможности приобрести тумбу под телевизор или же трудно найти подходящую конструкцию под имеющийся стиль интерьера, то создание такого предмета – это простая и понятная работа. Она легко выполняется своими руками, для чего могут использоваться разные материалы. Для получения идеального результата надо точно следовать последовательным этапам данного процесса, а также пользоваться только качественными материалами и инструментами.


Вырезаем ножки


Вырезаем на ножках угловой скос


Ножки для тумбы


Крепление ножек


Готовая тумба

Классификация

Ширина полок напрямую зависит от размеров устанавливаемых телевизоров, поэтому если у вас широкий телевизор более старой модели, то и полка должна быть соответствующей. Плоские модели крепятся специальными кронштейнами и заглушками, которые позволяют располагать экран ТВ под определенным углом для глаз. Но если говорить о старых «ящиках», то для их установки используются габаритные конструкции, способные выдерживать большие веса.

Образцы полок под телевизор

При выборе будущей конструкции для телевизора необходимо отталкиваться от размеров устройства. Но если для старых ТВ преимущественно используются полки с простыми конструкциями, которые не поворачиваются и не наклоняются, то для современных моделей предусмотрен более широкий выбор. Ниже приведены основные варианты навесных полок, которые можно изготовить самостоятельно.

Широкая навесная полка

Таблица. Виды навесных полок.

Название полки, фотоОписание
УгловаяПростая полка, выполняемая в наружном или внутреннем варианте. Сделать угловую полку несложно, поэтому многие новички выбирают данный вариант.
НастеннаяОтличная презентабельная полка, позволяющая удобно и красиво установить телевизор или другие предметы. Но если телевизор старой модели, то он будет не так стильно смотреться на такой современной полке.
ПодвеснаяЕще одна разновидность настенных полок. Такой вариант отлично впишется в интерьер небольших комнат, где нужно экономить пространство. К минусам подвесных полок стоит отнести сложность их конструкции.
С кронштейномИспользуется данный вид полок достаточно редко, хотя и выглядит она очень привлекательно. Изготовить такое изделие самостоятельно очень трудно, особенно без специальных навыков или опыта работы с деревом.
Полка-тумбаНебольшая тумба, которая не стоит на полу, как это обычно бывает, а крепится к стене. Конструкция полки-тумбы имеет дополнительные полки, где можно хранить полезные вещи, например, тюнер или диски с фильмами.

Настенные полки в интерьере
