Крепление бачка к унитазу: особенности внутреннего механизма разных типов бачков

Неисправности и способы ремонта

Если сливной бачок снабжён качественной арматурой, то система может прослужить двадцать и более лет. Однако, как правило, поломки возникают, когда их не ждёшь. Обычно неисправности в сливных системах проявляются через 2-3 года.

Очень часто начинает давать течь прокладка или мембрана: вода начинает без перерыва стекать в чашу, на стенках бачка образуется ржавчина, возникают проблемы в работе арматуры, автоматика даёт сбой.

К распространённым неисправностям можно отнести:

  • некачественные материалы приведут к деформации пластмассы, из которой сделаны элементы арматуры, что приведёт к появлению сбоев. Решение – замена арматуры унитаза на новую;
  • жёсткая вода, присутствие в ней солей, хлора разрушает пластиковые изделия;
  • герметичность поплавка, при её нарушении внутрь поплавка будет поступать вода, он начнёт тонуть и отрегулировать уровень будет практически невозможно. Спасёт только замена арматуры.
  • неквалифицированная установка и регулировка в дальнейшем приведёт к разбалансировке арматуры.

С учетом стоимости замены арматуры унитаза многие неисправности можно устранить самостоятельно:

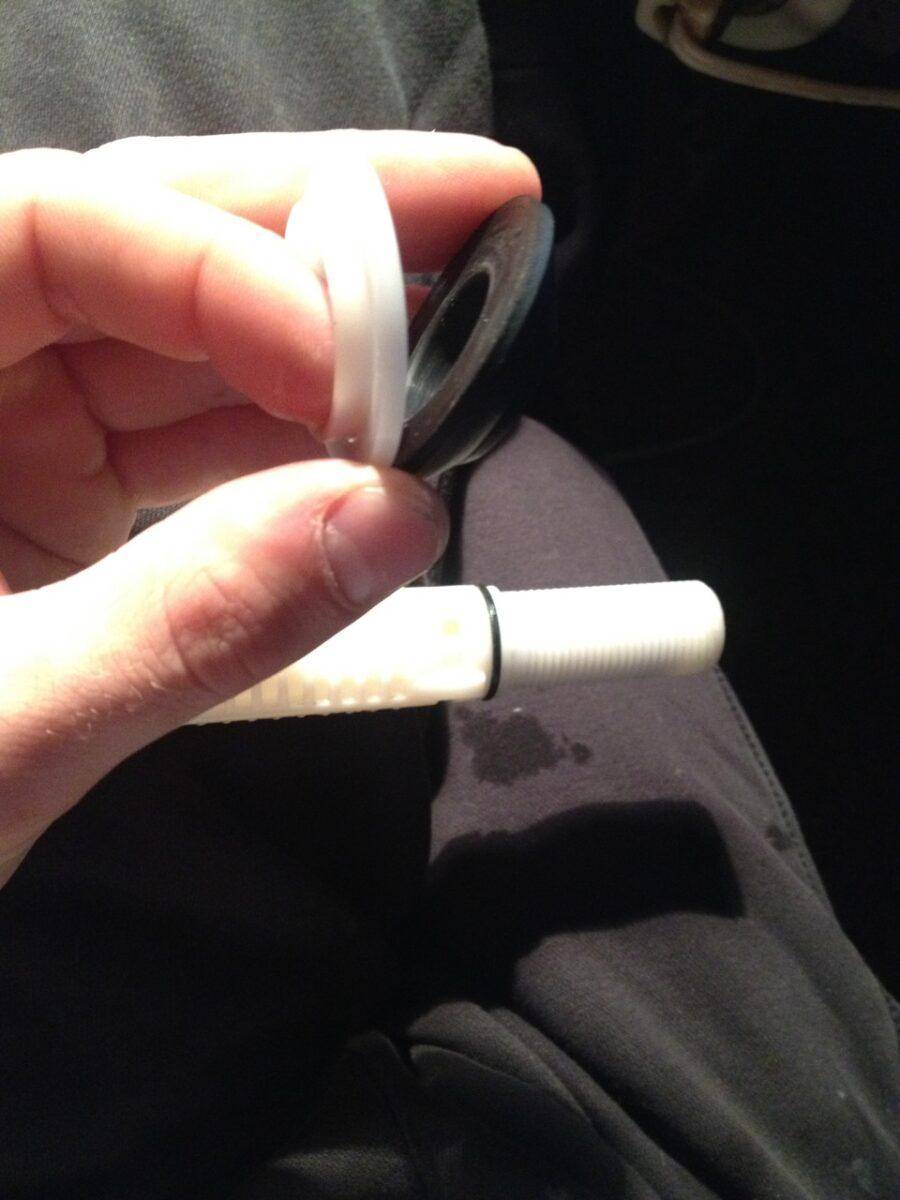

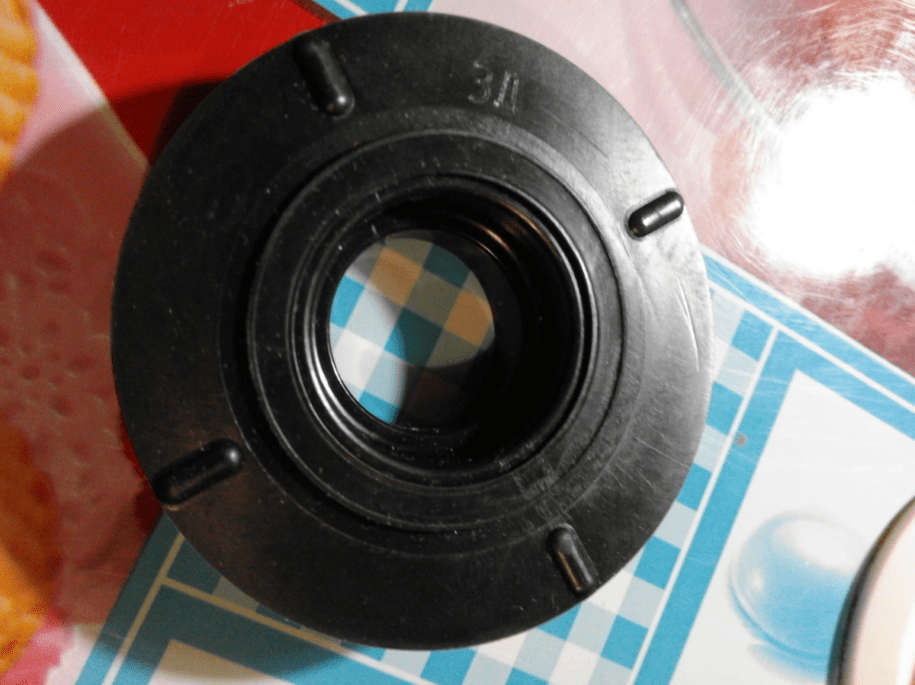

  1. проблема с прокладкой или мембраной устраняется заменой прокладки и очистки мембраны от ржавчины и мелкого мусора, попавшего с водой;

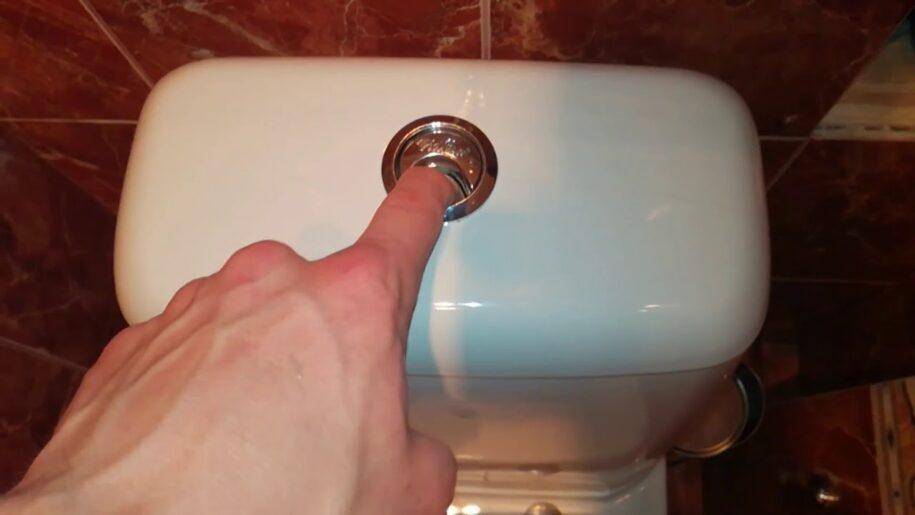

  2. при нажатии кнопки не сливается вода – отрегулировать кнопку;
  3. течь в местах резьбовых соединений устраняется заменой резиновых прокладок;
  4. долго набирается вода – нужно отрегулировать положение переливной трубки;
  5. слабый напор слива в унитаз – очистить отверстие от ржавчины, солевых отложений, мелких частиц.

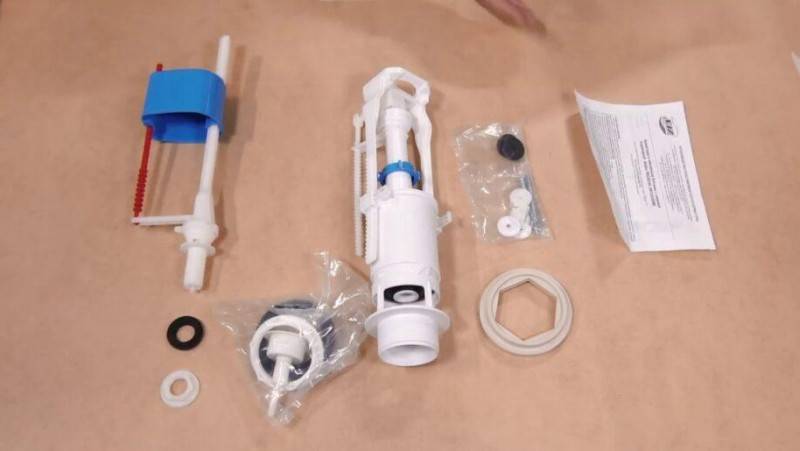

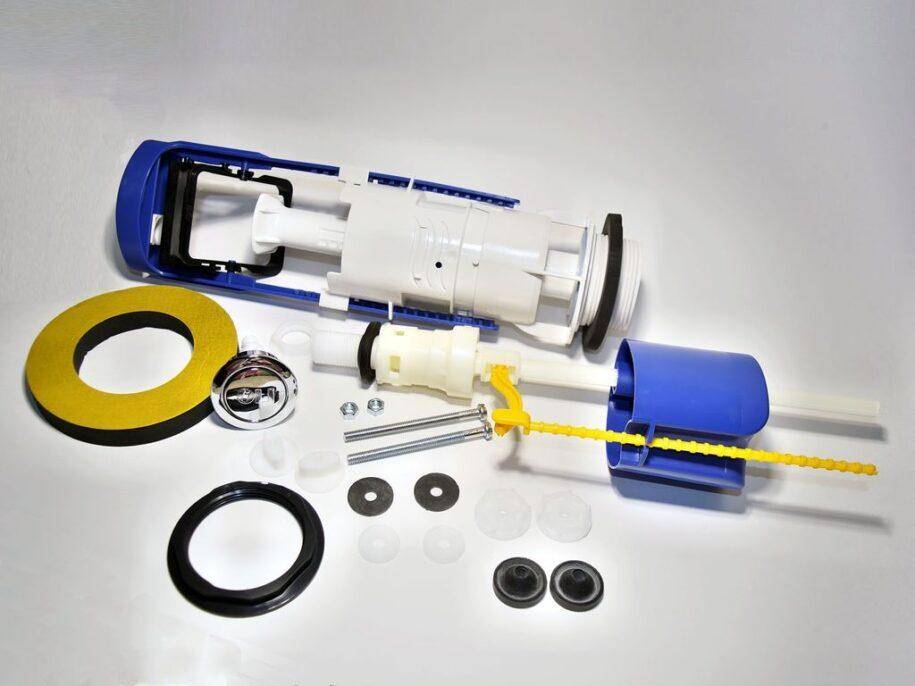

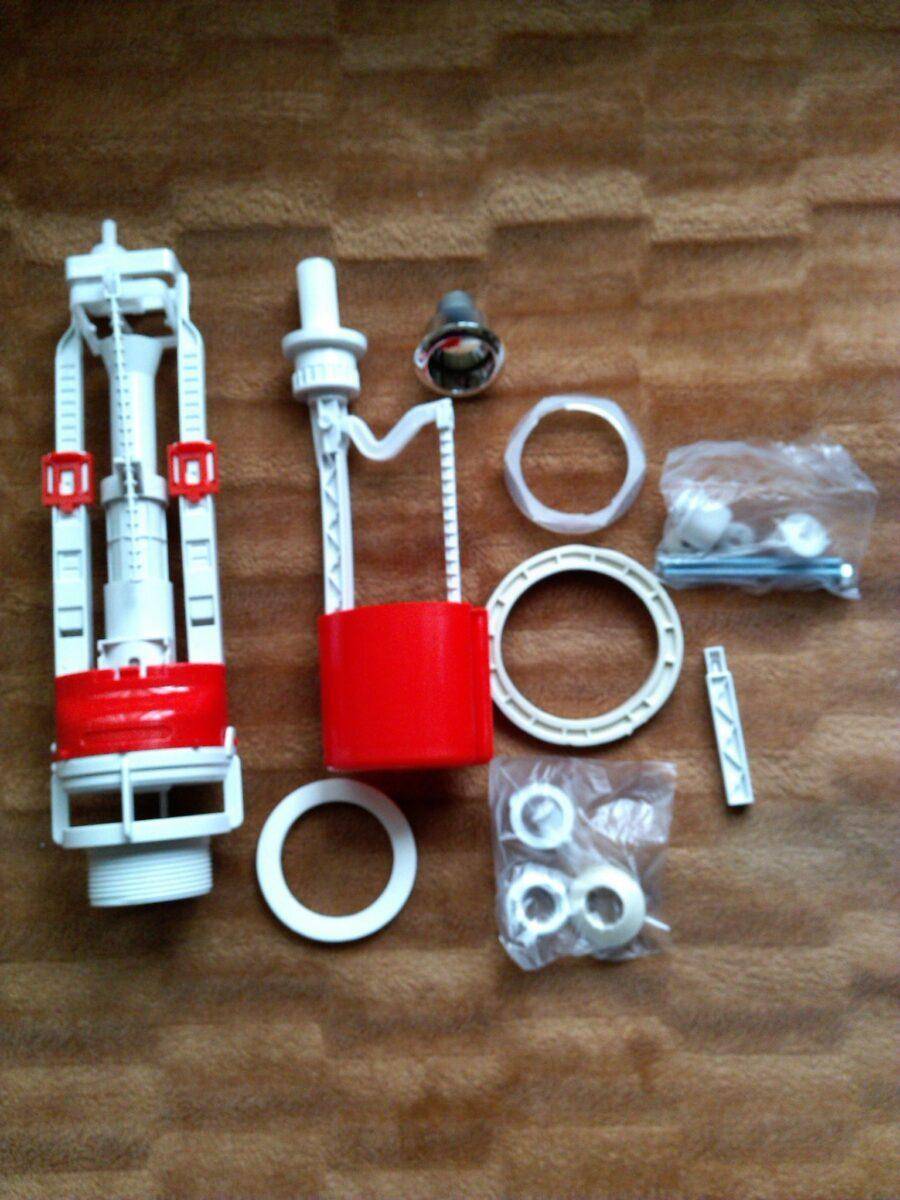

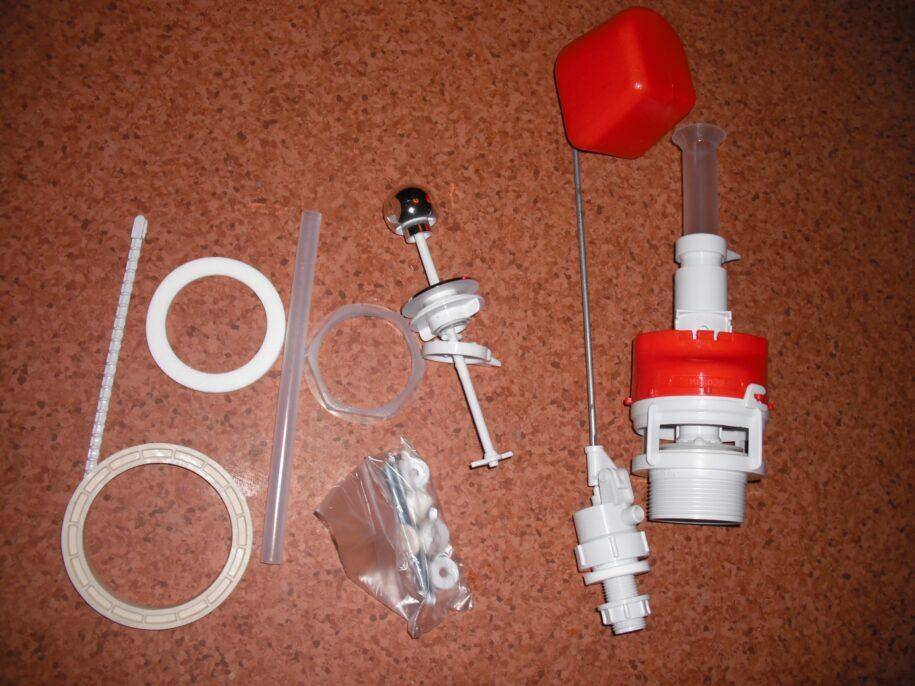

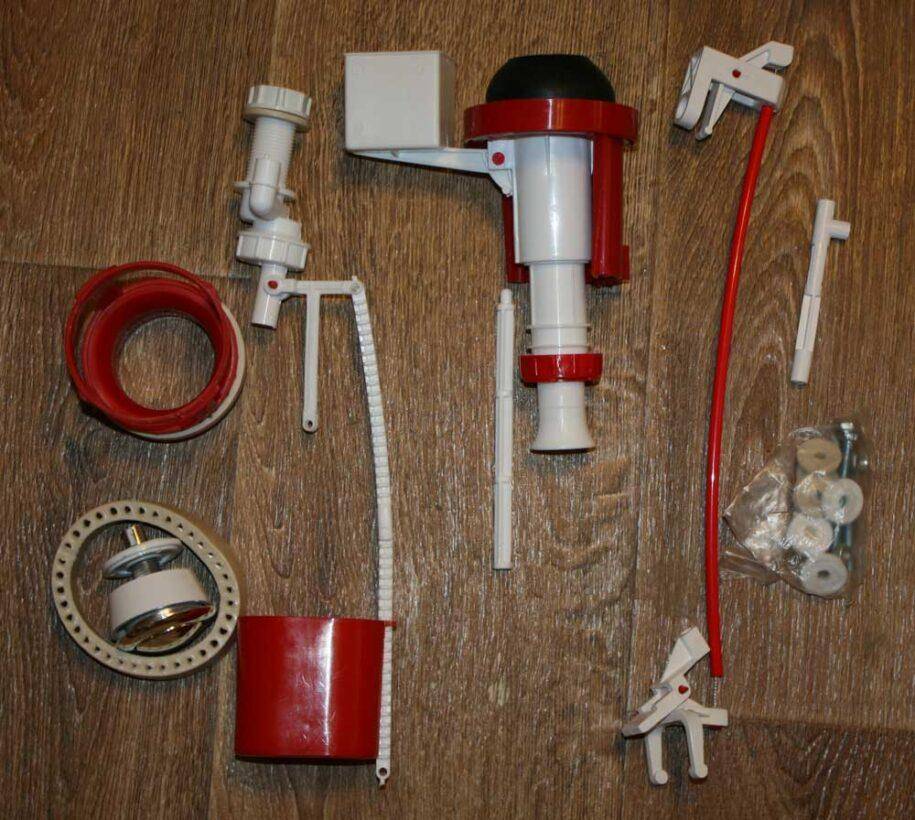

А по большому счёту, если уж дело дошло до ремонта или замены всей арматуры, и сливной бачок позволяет, то лучше всего подойдёт арматура для унитаза gustavsberg. Она практически никогда не ломается, производитель даёт гарантию на десять лет. Так что потраченные средства окупятся десятью годами эксплуатации, а на практике, возможно, и дольше.

Течет сливной бачок что делать?

По мере эксплуатации унитаза могут, при износе основных частей запорных механизмов, могут возникнуть различные течи, доставляющие неудобства.

Благодаря специальным техническим мерам производители унитазов исключили возможность переполнения унитазного бачка, чтобы предотвратить его протекание на пол. Практически все унитазы имеют специальные дренажные отверстия, куда попадает вода в том случае, если какой-то из элементов механизма наполнения выходит из строя. В этом случае унитаз, как бы, находится в постоянном режиме смыва, вода течет без остановки.

В случае, если течь сливного бачка незначительная, то основным неудобством будет только звук воды и следы подтеков внутри самого унитаза. В том случае, когда утечка значительная, возникают дополнительные траты на воду – расход воды становится значительным.

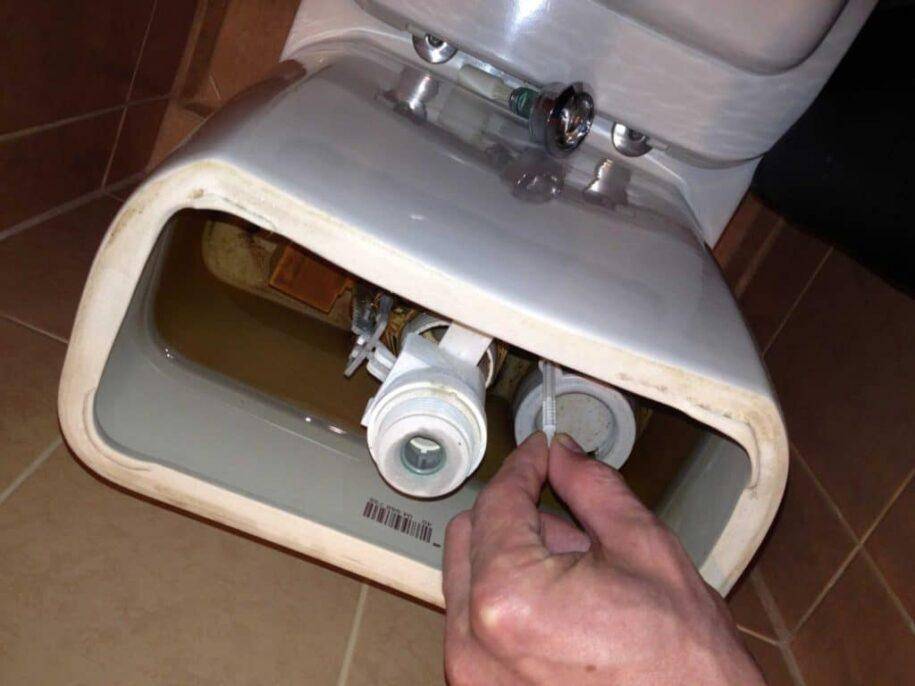

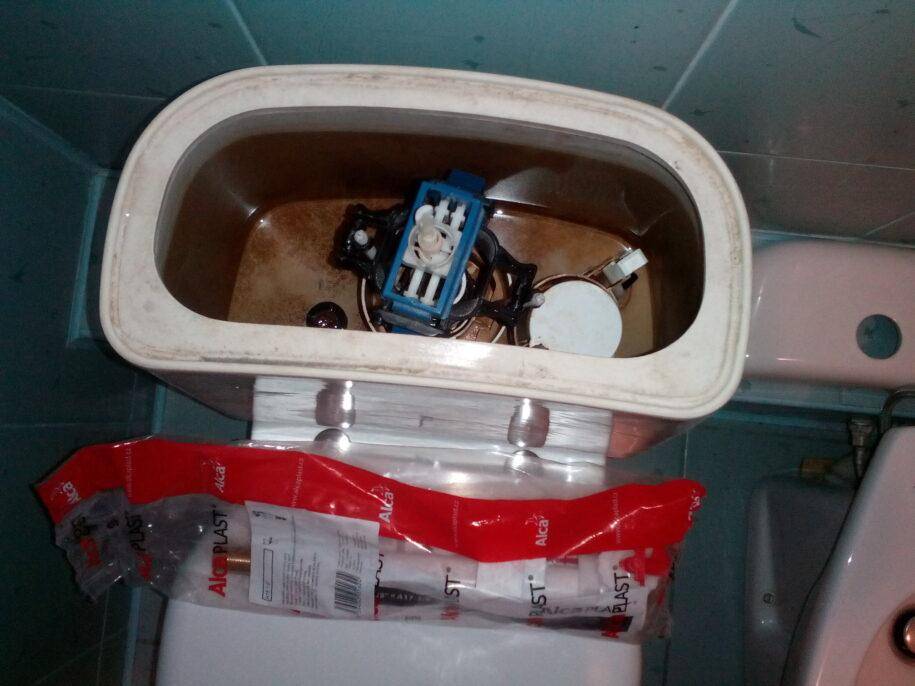

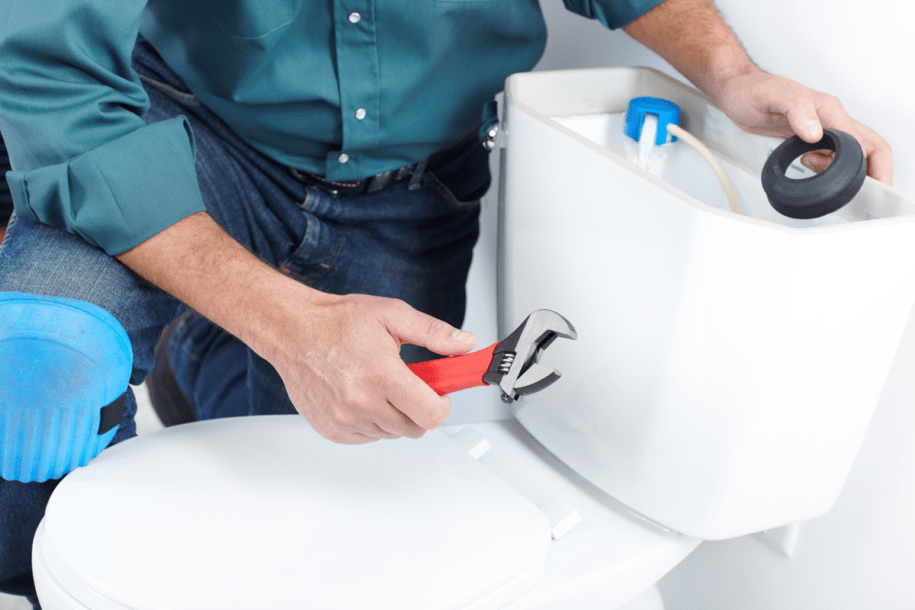

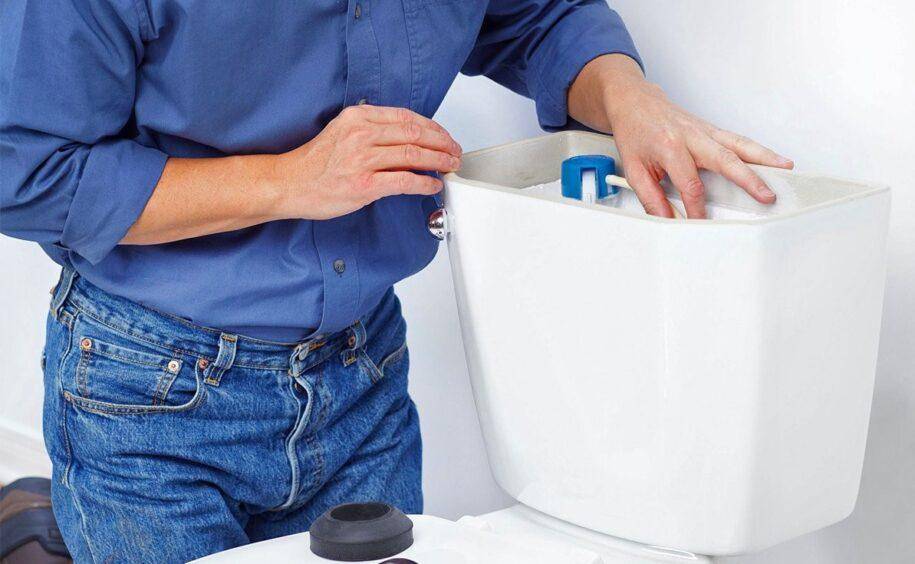

Ремонт унитазного бачка необходимо начать с диагностики, чтобы выяснить какой узел смывного механизма вызывает течь.

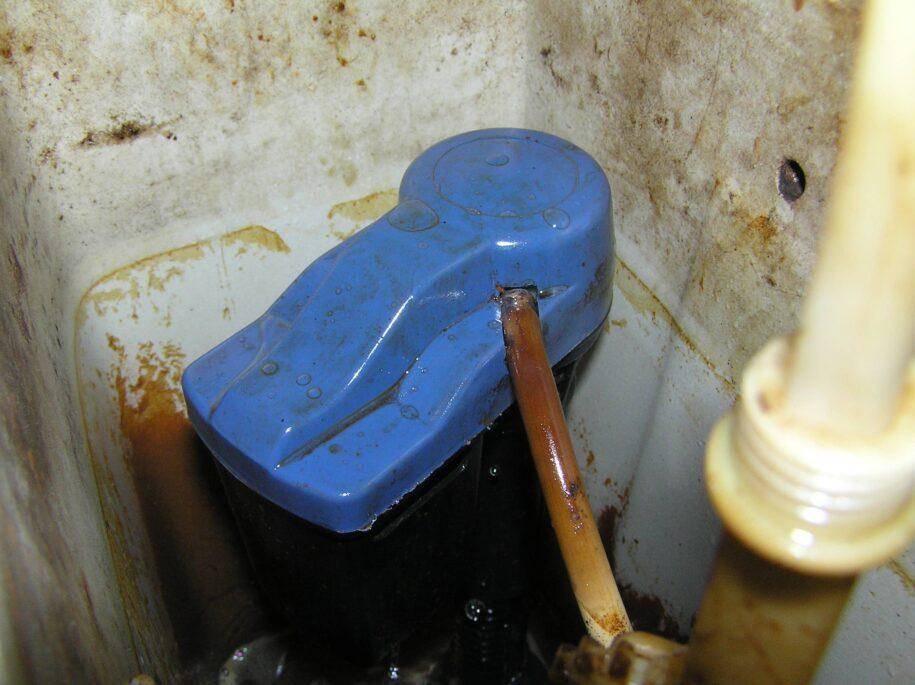

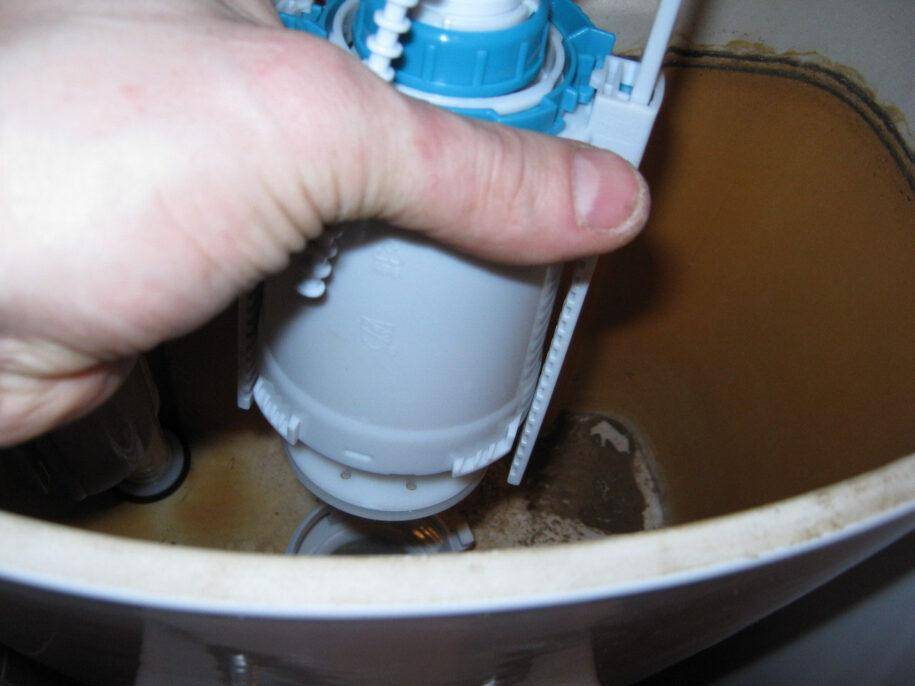

Запорный клапан бачка. Чаще всего запорный клапан бачка представляет собой пластиковый клапан с резиновой окантовкой, который закрывает горловину бачка и под давлением воды запирает течение воды. Чаще всего начинает подтекать именно сливная горловина бачка, и проблему нужно искать либо в прокладке горловины, либо в окантовке клапана.

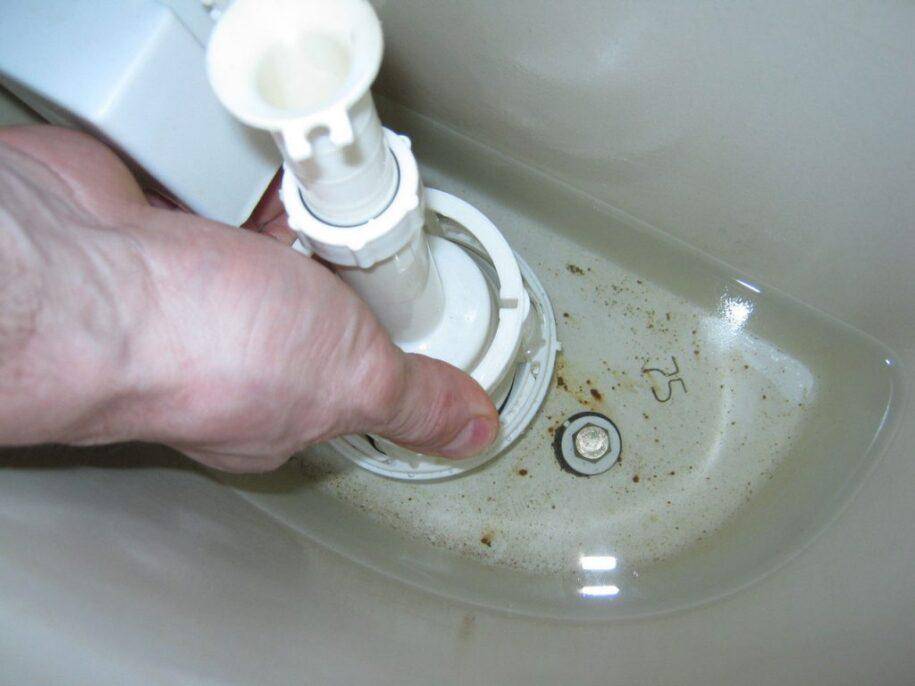

Прежде чем производить замену запорного клапана или прокладки горловины, нужно проверить их на наличие грязи. Поскольку водопроводная вода не является полностью очищенной, внутренние части унитаза, все механизмы сливного бачка могут покрываться налетом ржавчины или грязи. Иногда достаточно просто протереть резиновую прокладку унитаза, либо окантовку сливного клапана, и он снова будет работать.

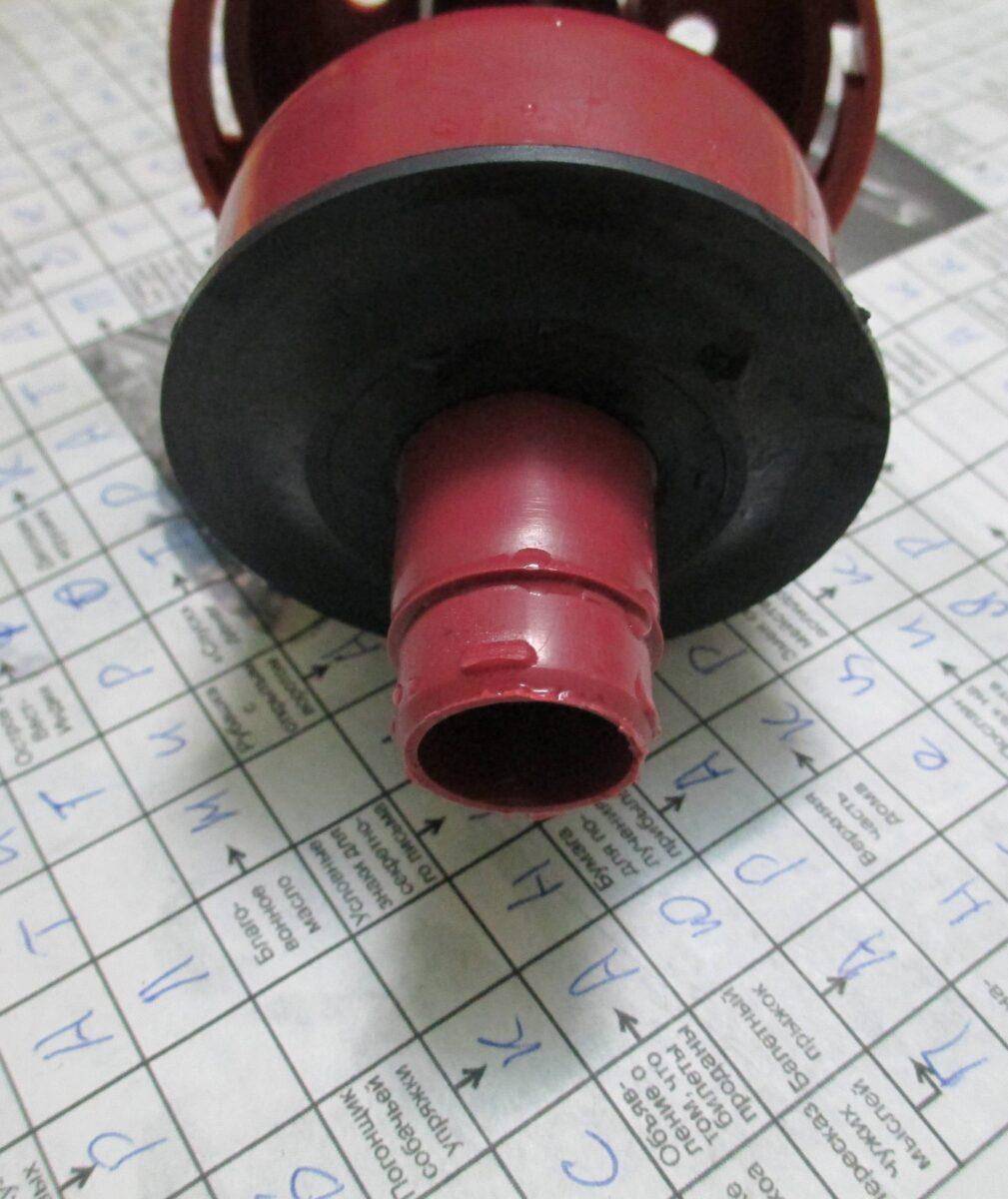

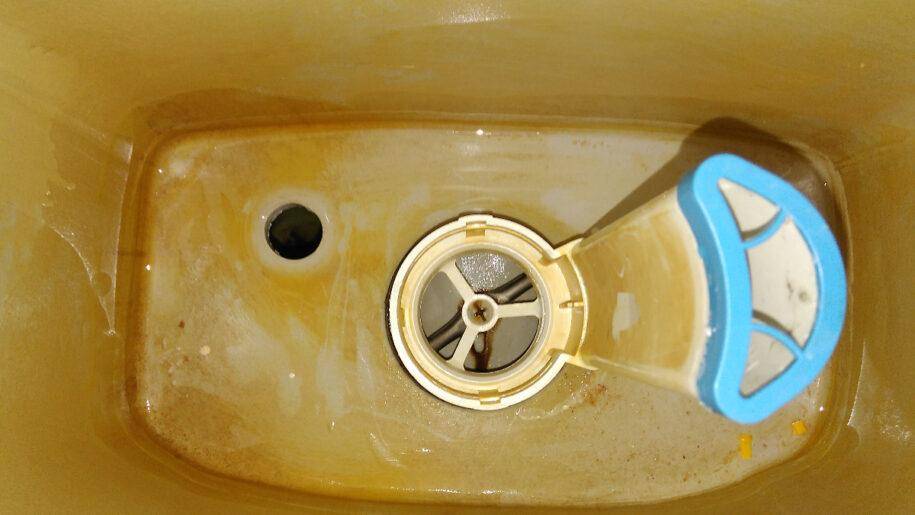

Другой причиной выхода из строя сливного клапана является разрушение резиновой его части в следствие физического износа. Тогда все резиновые части сливного отверстия и клапана бачка подлежат замене.

Запорный водопроводный клапан. Данный тип клапана также может выйти из строя при активной эксплуатации унитаза. На сегодняшний день есть несколько типов клапанов – прямого типа – когда механизм открытия и закрытия клапана напрямую связан с поплавком, либо обратного типа, когда открытие клапана происходит из-за снижения давления внутри блокирующей мембраны. Когда давление воды внутри блокирующей мембраны уменьшается, происходит открытие второй мембраны – впускной.

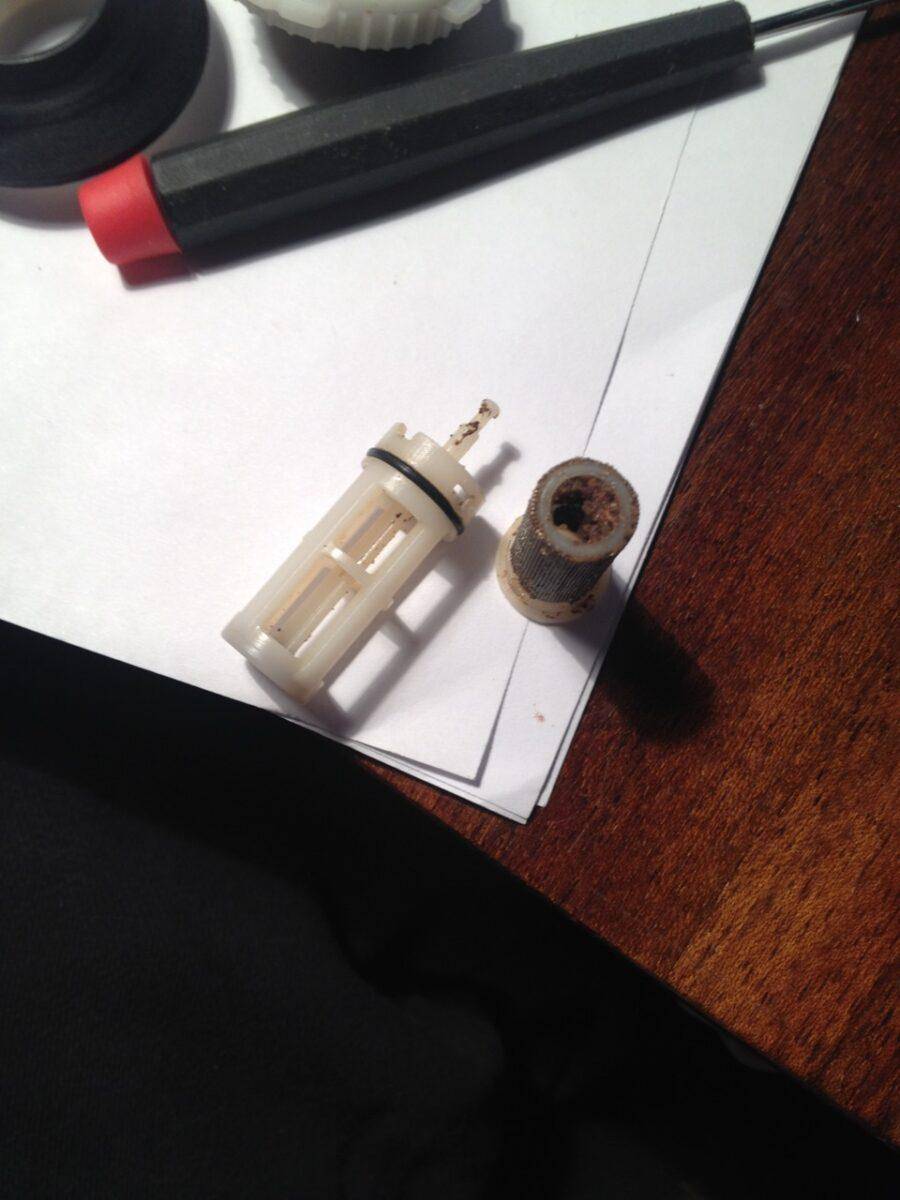

Именно в этом блоке чаще всего происходит износ резиновой мембраны, за счет чего клапан начинает либо протекать, либо перестает закрываться. Данный тип клапанов получил наибольшее распространение за счет высокой скорости наполнения унитазного бачка, однако ремонт его наиболее затруднителен. Чаще всего, подлежит замене либо резиновая мембрана, либо весь запорный механизм целиком.

Материал, из которого изготовлен унитаз

Первые унитаз заслуживший признание современников и получивший золотую медаль на Лондонской выставке в 1884 году был изготовлен из фаянса и оборудован деревянным сиденьем. С тех пор ассортимент материалов, которые используются для производства этого сантехнического изделия, значительно расширился.

Фаянс

Унитазы из фаянса имеют невысокую прочность и относительно большую пористость, что затрудняет очистку и обслуживание устройства. Применение материала в современных условиях производства ограничено, так как изделие хрупкое и подвержено образованию сколов и трещин. Разработанные технологии, хотя и позволяют повысить эти характеристики, но в сравнении с другими материалами, применяемыми для изготовления унитазов, фаянс значительно уступает.

Фарфор

Фарфоровые компакты по сравнению с фаянсовыми изделиями обладают долговечностью, их поверхность легко очищается, а прочность позволяет использовать не только в индивидуальных туалетных комнатах, но и в общественных заведениях. Единственным, но существенным недостатком фарфора является значительная стоимость, обусловленная высокими производственными затратами. Для снижения затрат широкое распространение получили унитазы из керамики, которые в отличие от фарфора имеют более низкую степень глазури поверхности, больший вес и меньшую прочность.

Сталь и чугун

Сантехника из металла (за исключением золота) относится к классическому типу и устанавливается в общественных туалетах. Изделия обладают высокой прочностью и легко очищаются, но имеют относительно высокую цену. Наименьшей популярностью пользуются унитазы из чугуна, в силу своего большого веса и незначительной стойкости эмалевого покрытия к механическим повреждениям.


На фото унитаз из нержавеющей стали.

Стекло, камень

Унитазы из стекла, искусственного или натурального камня относятся к изделиям категории «модерн». Эти сантехнические устройства отличает высокая цена и изысканный внешний вид. Недостаток прочности для унитазов из стекла и натурального камня компенсируют за счет применения искусственных заменителей, которые визуально и по тактильным ощущениям мало уступают своим натуральным аналогам.

Пластик

Современные технологии позволяют изготавливать унитазы из армированного акрила. Эти изделия обладают высокими показателями прочности, легко обслуживаются и практически не имеют пористой структуры, что является максимальным показателем гигиеничности. К недостаткам пластиковых сантехнических устройств относится подверженность деформациям вызванных механическим воздействием или высокими температурами.

https://youtube.com/watch?v=Uxyew7JHJFA

Устройство слива виды механизмов

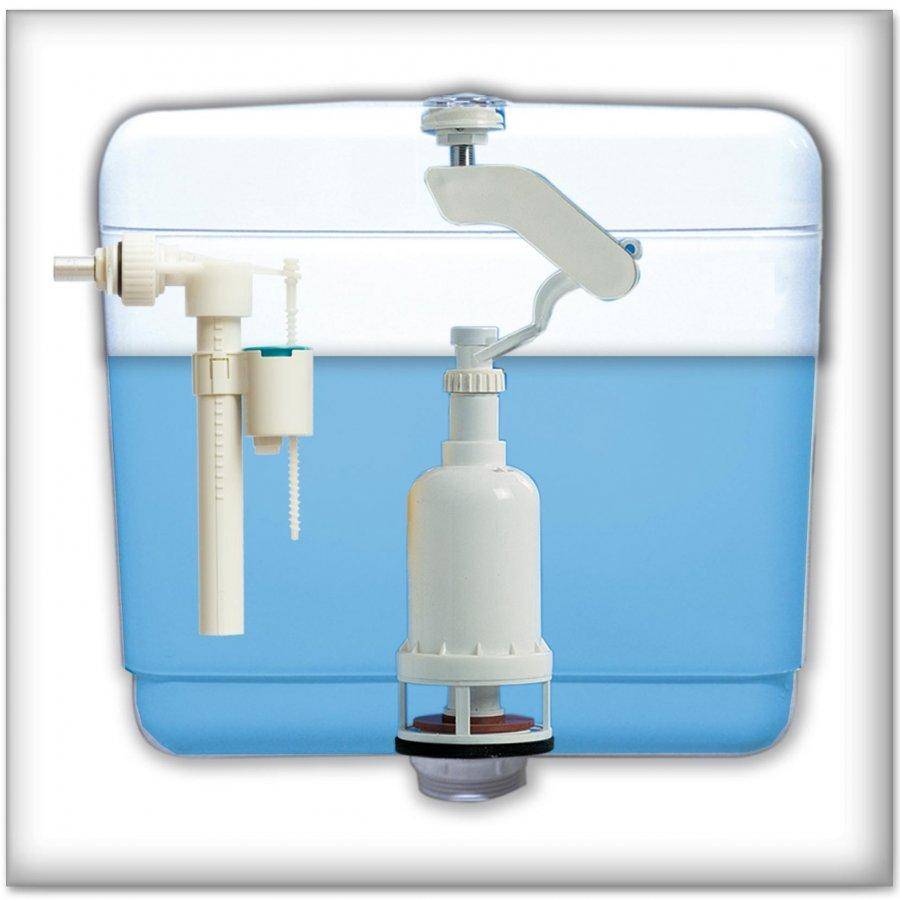

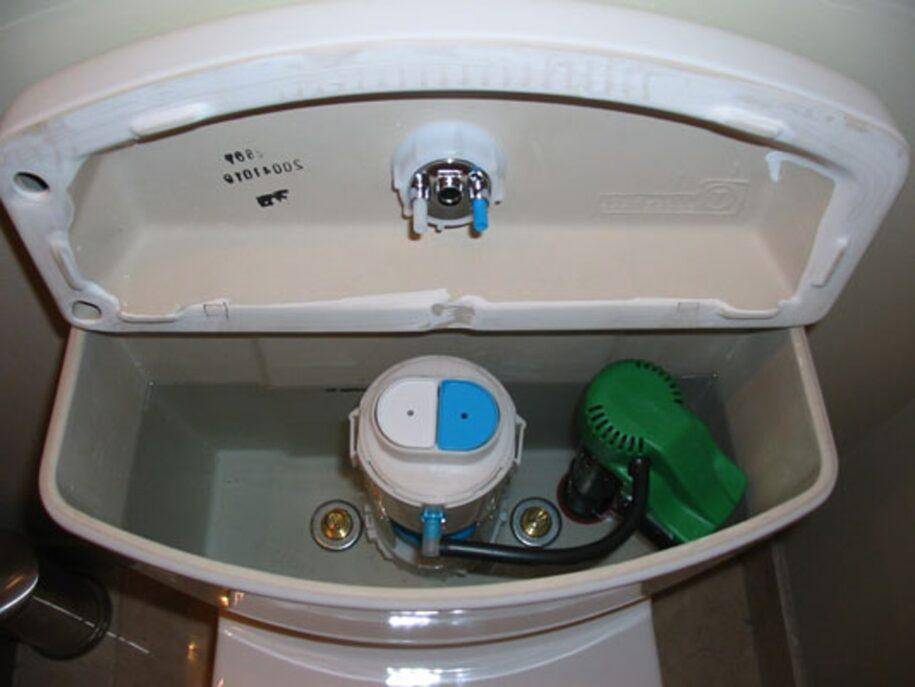

Внутри каждого сливного бака установлен механизм спуска воды. Сегодня существует несколько разновидностей этой конструкции:

  • Рычаговая. Представляет собой рычаг, нажатием на который активируется спуск воды в чашу. Монтируется в раздельных унитазах, в баках с верхним и нижним расположением.
  • Пневматическая. Спусковой механизм активируется нажатием на клавишу пневматической камеры, которая соединяется с выпускным клапаном при помощи гибкого воздуховода.
  • Штоковая. Для открытия спускного клапана необходимо поднять вертикальный шток, который выводится на верхнюю часть крышки бака.

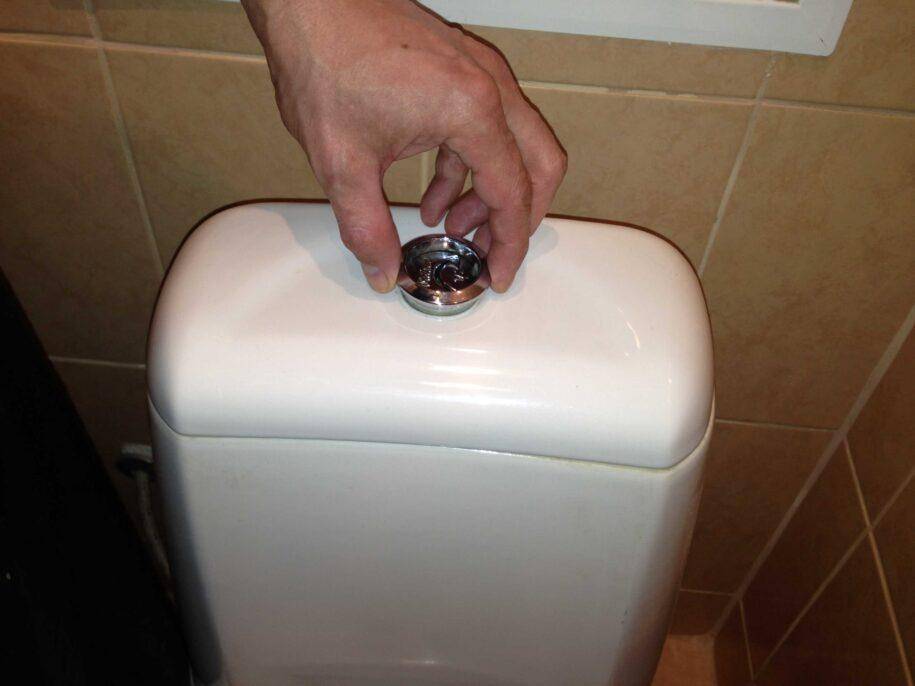

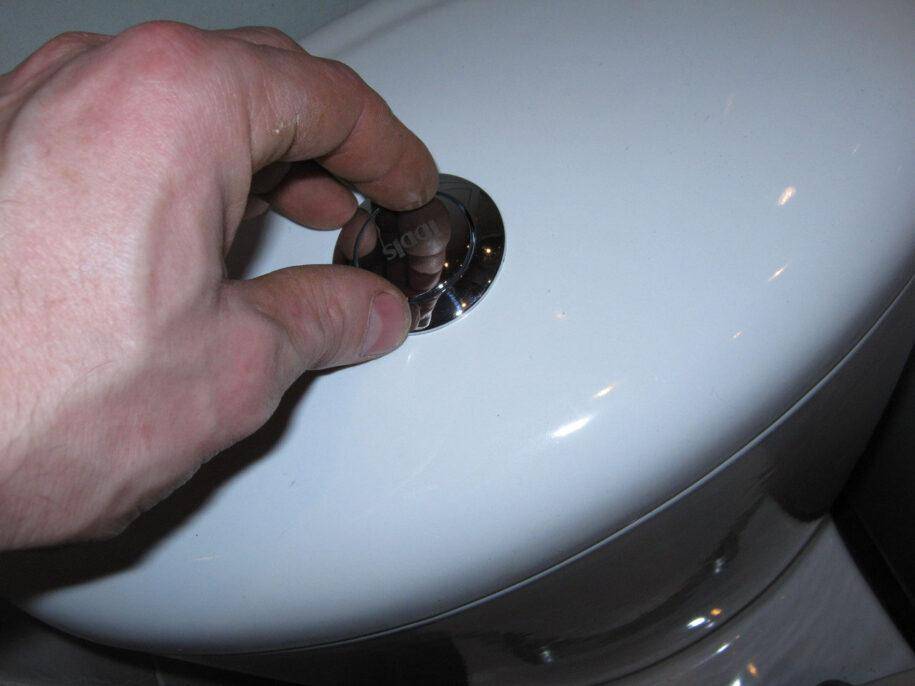

  • Кнопочная. Механизм слива в такой модели запускается нажатием кнопки на крышке сливного бачка. Встречаются двухкнопочные вариации, в которых одна из кнопок отвечает за слив половины бака, вторая – за слив всей находящейся в резервуаре воды.

Все бачки наполняются водой строго до определенного уровня, после чего их наполнение автоматически прекращается.

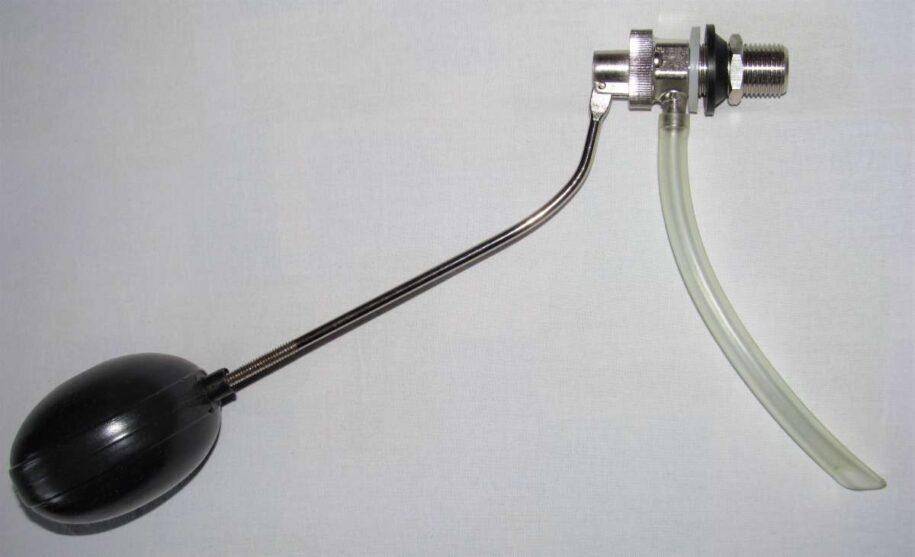

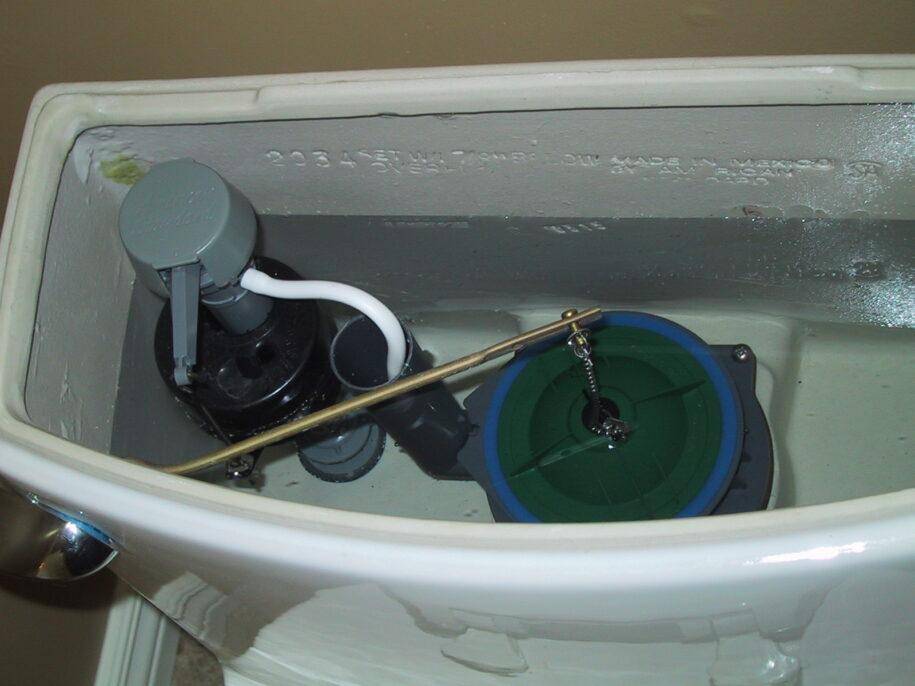

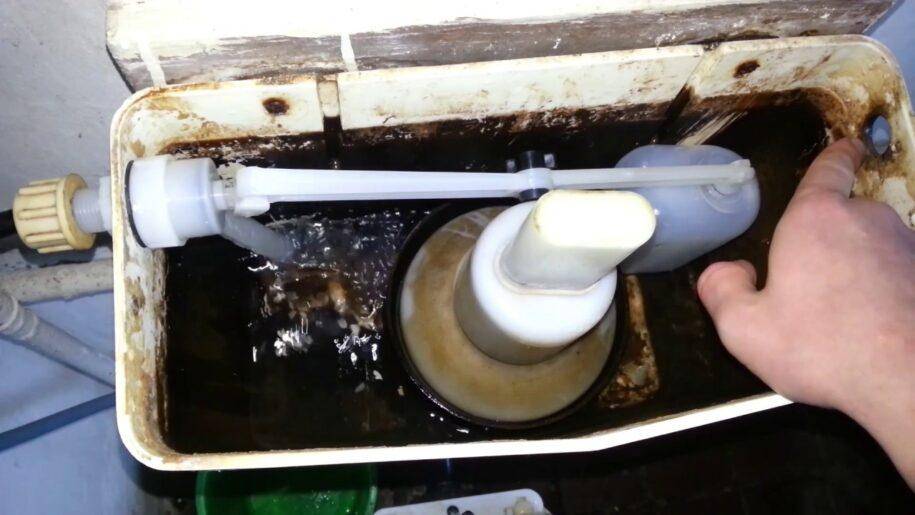

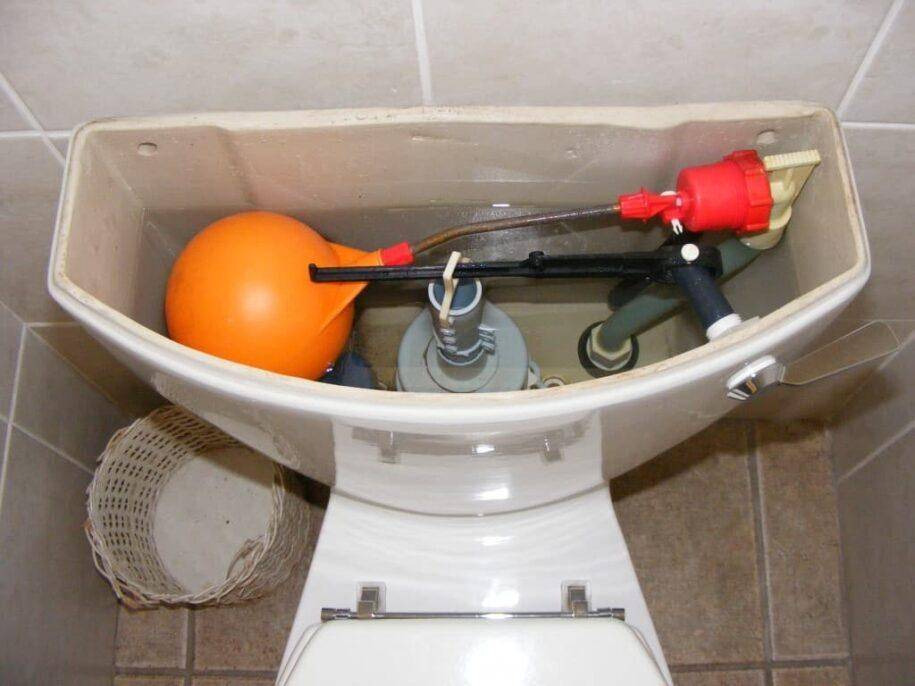

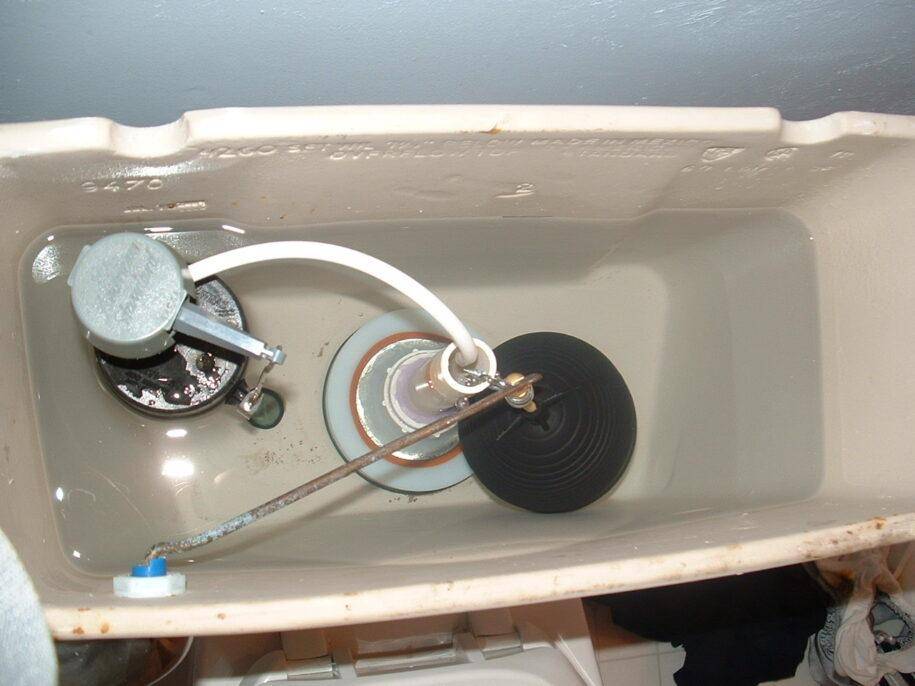

Рычаговый механизм спуска воды. Используется чаще всего в старых моделях сливных бачков или в стилизованных под старину дизайнерских устройствах

В зависимости от способа подведения воды в бак могут быть встроены клапаны разного типа. Беспоплавковые клапаны могут быть нижние и боковые. В этом случае в конструкции присутствует специальная камера, по своему внешнему виду напоминающая перевернутый стакан.

Принцип действия устройства основан на архимедовой силе. Она изменяет свое значение в зависимости от степени заполненности бака и меняет положение камеры, перекрывающей подачу воды.

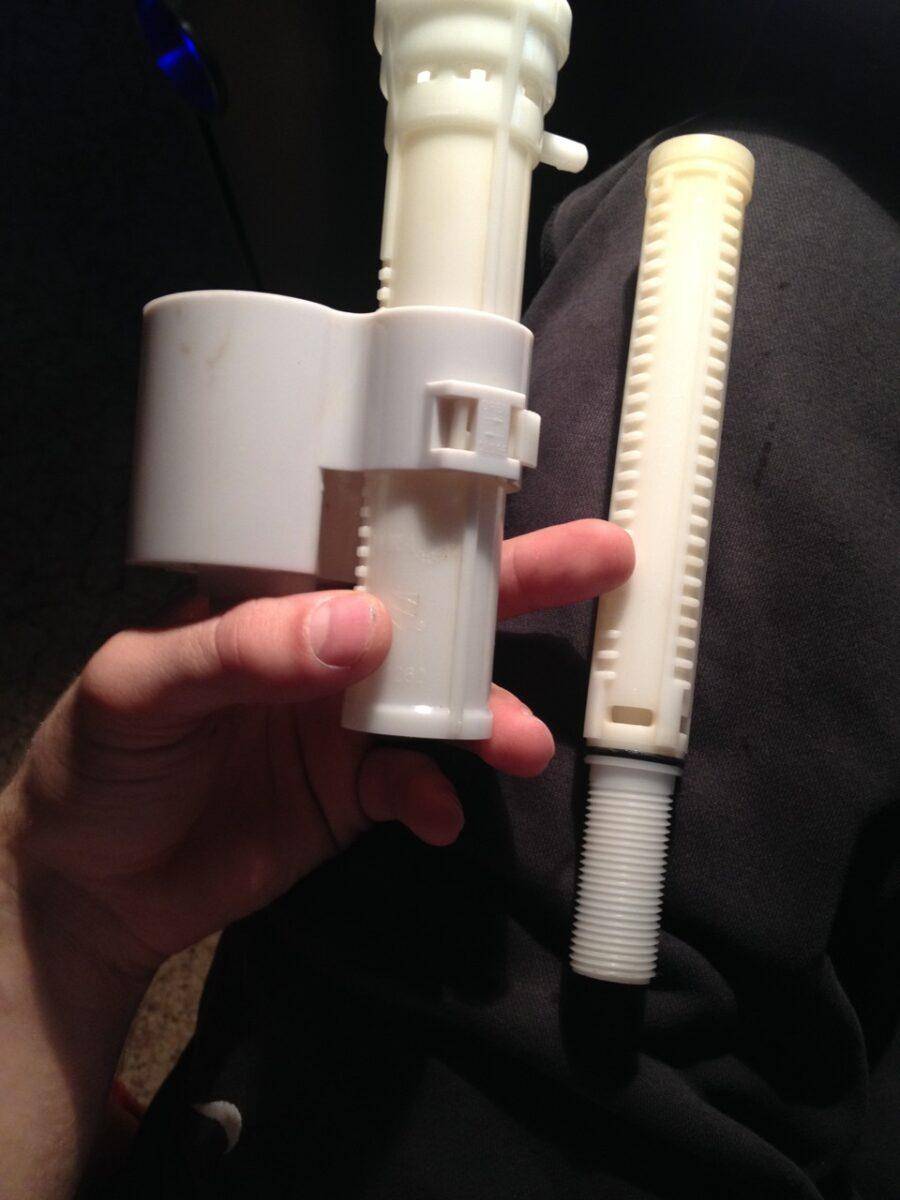

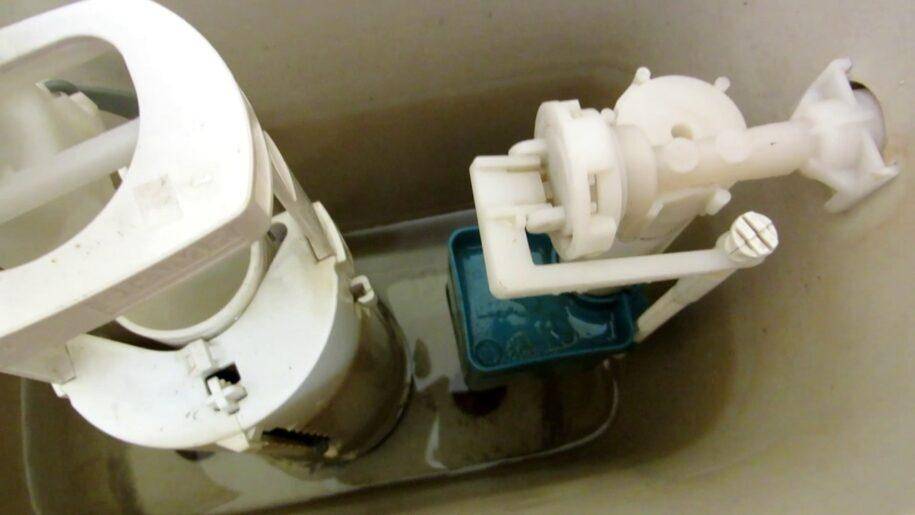

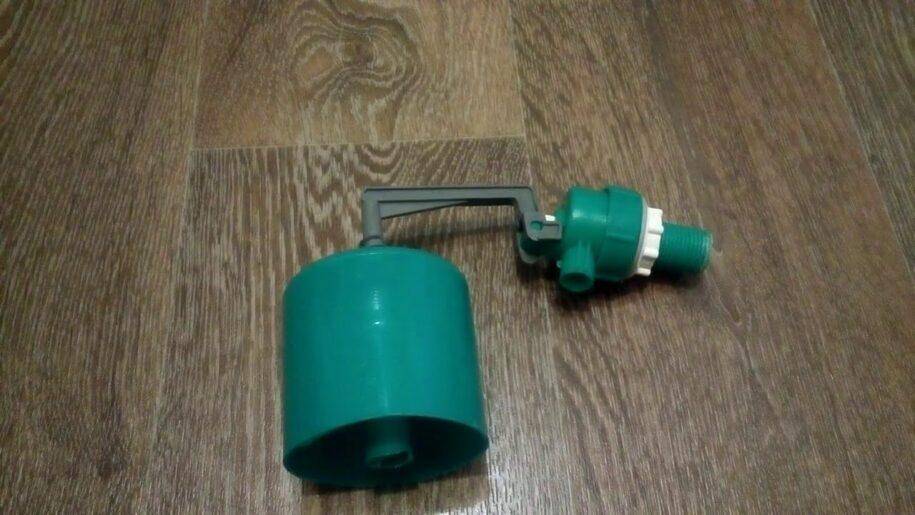

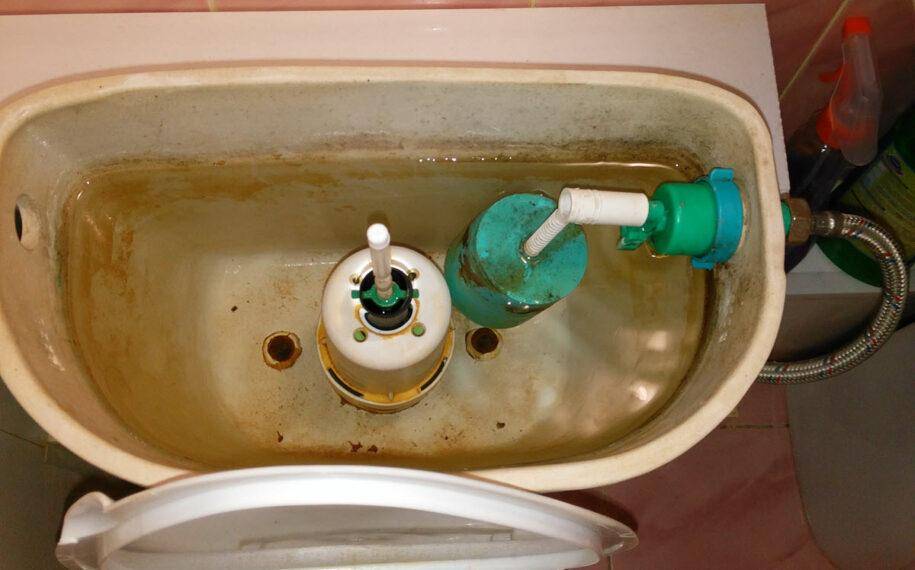

Боковой поплавковый клапан бывает мембранного или же поршневого типа. В любом случае, он перекрывает воду при поступлении в бак определенного объема жидкости. Вся арматура может быть представлена как независимыми взаимозаменяемыми элементами или как единым конструктивным комплектом.

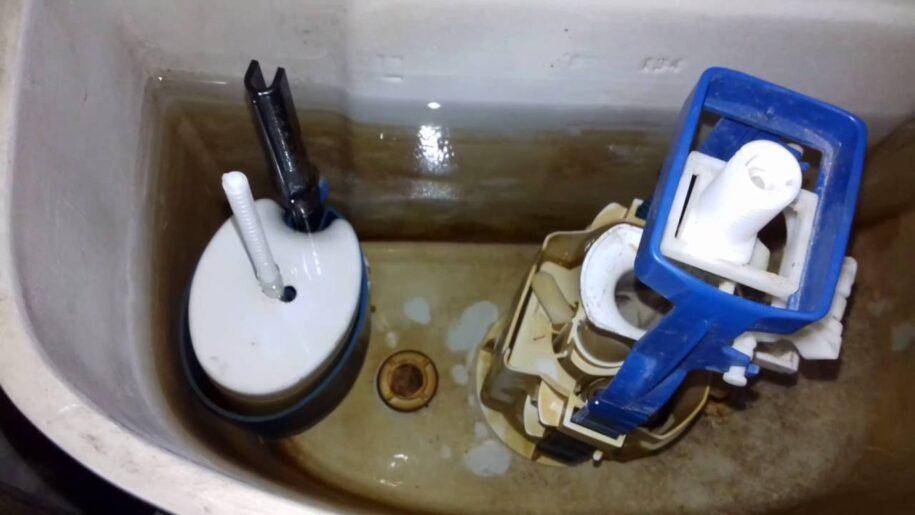

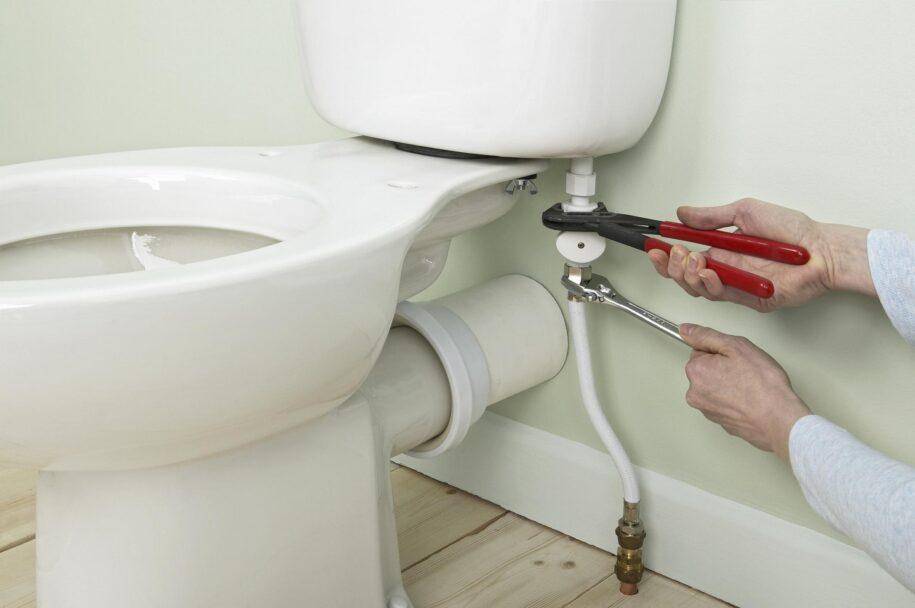

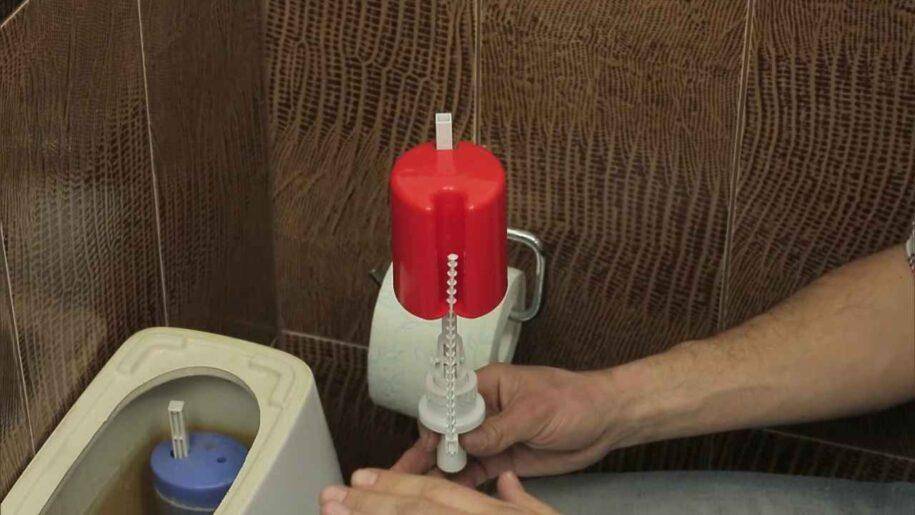

Сливной бачок унитаза с нижней подводкой воды. Самый беспроблемный и бесшумный вариант, поэтому пользуется особой популярностью в городских квартирах

По типу подключения водопроводной арматуры все сливные бачки делятся на две группы.

  • Боковые. Подводка подключается справа или слева. Бачок обычно оснащается двумя отверстиями. Нерабочее перекрывается специальной заглушкой. Основными недостатками таких бачков считается шумность при наполнении емкости водой и неэстетичное подключение водопроводной трубы, которую невозможно замаскировать.
  • Нижние. Подающая воду труба подключается снизу бака. Таким образом можно скрыть водопроводную арматуру. Кроме того, при наполнении емкости водой создается минимальный шум.

Каждая из разновидностей сливных бачков находит своих потребителей и используется в различных моделях унитазов.

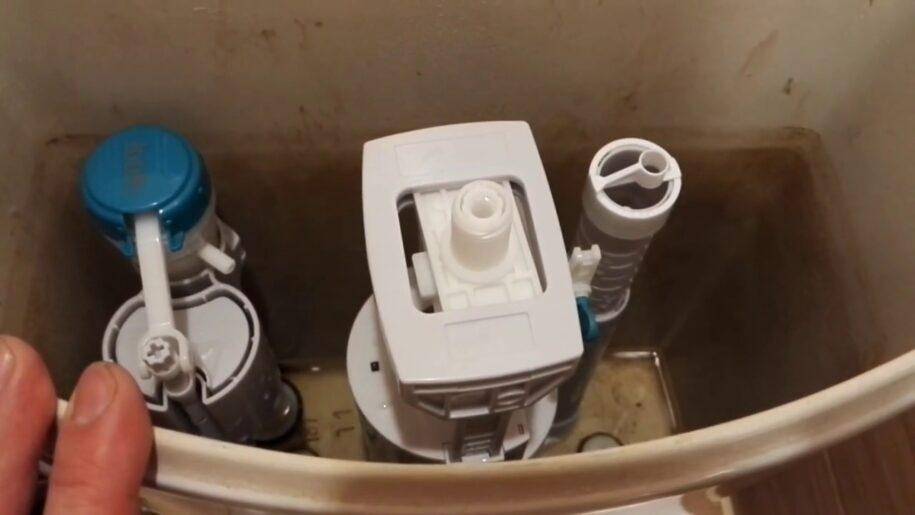

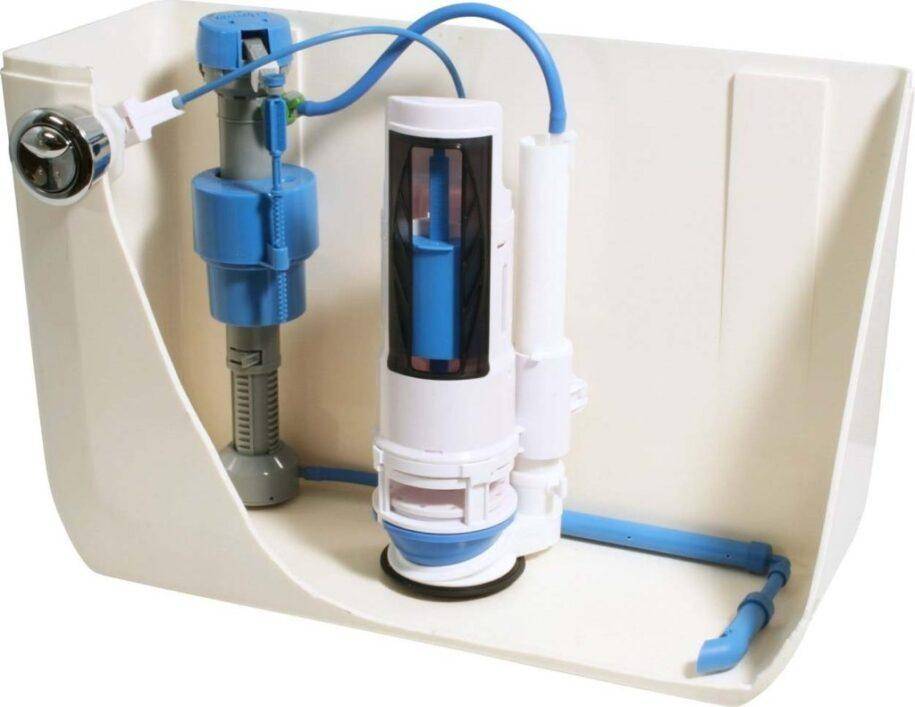

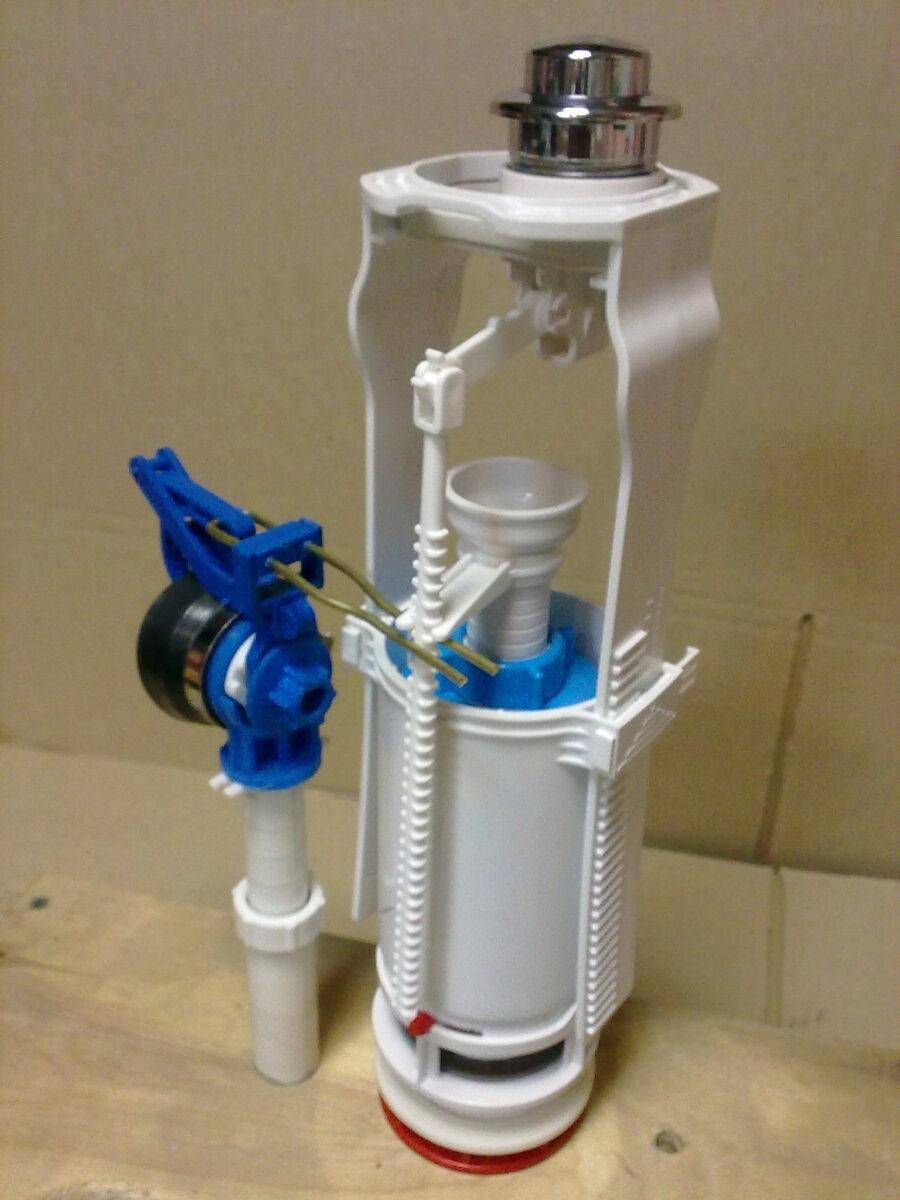

Принцип работы сливного механизма в бачке унитаза

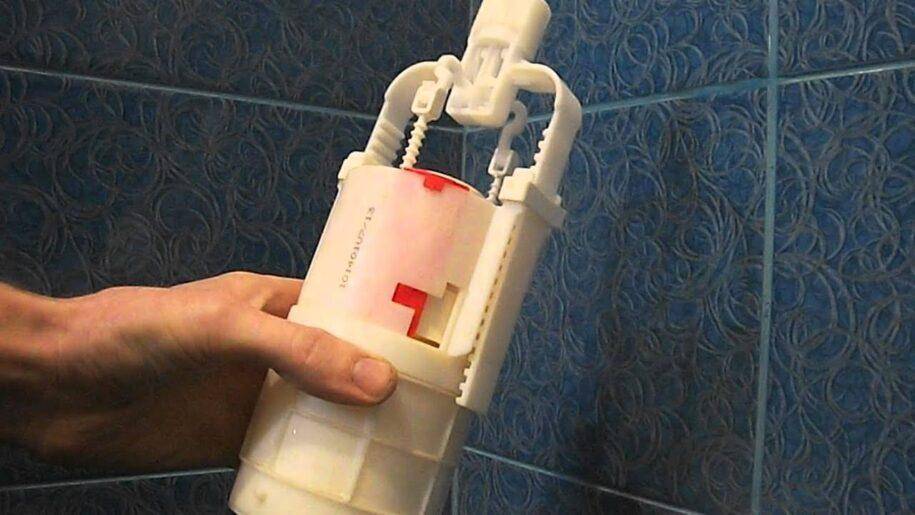

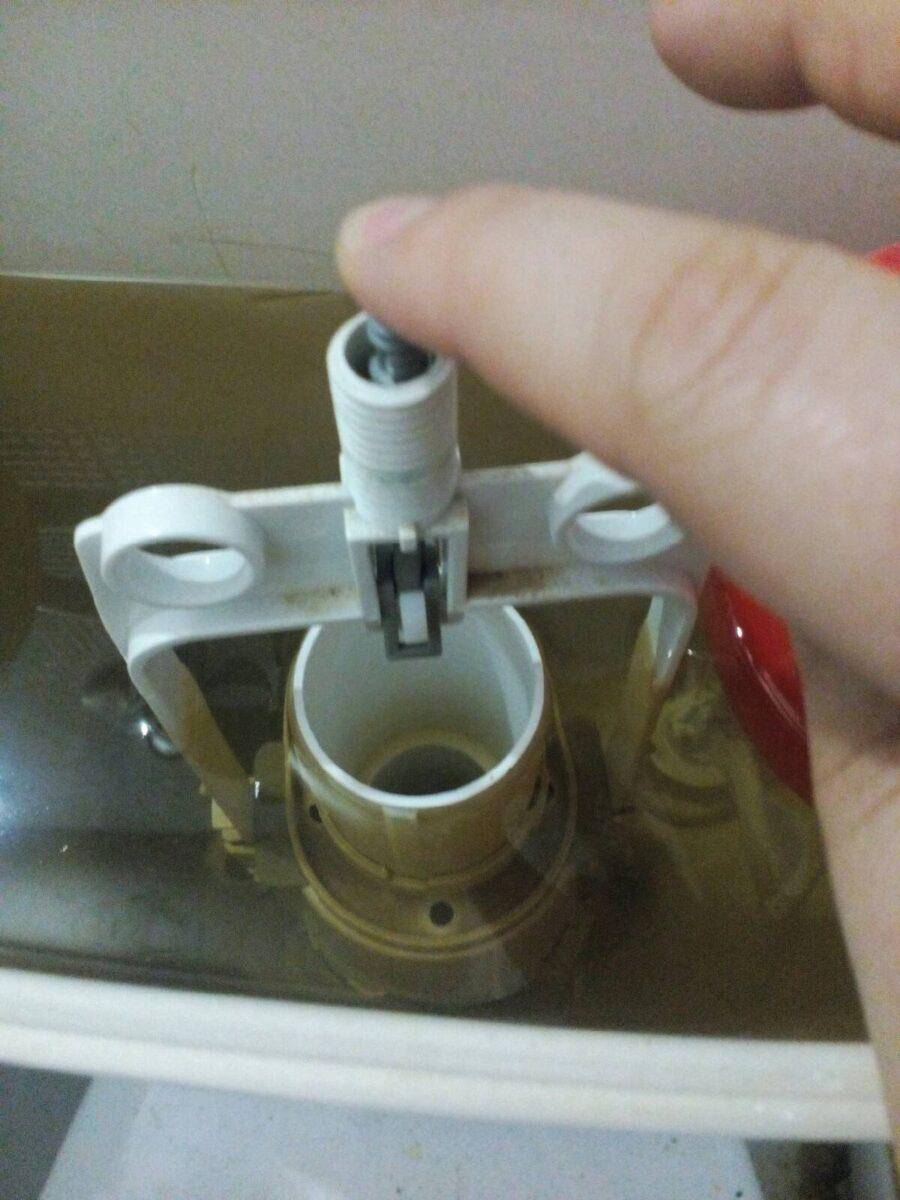

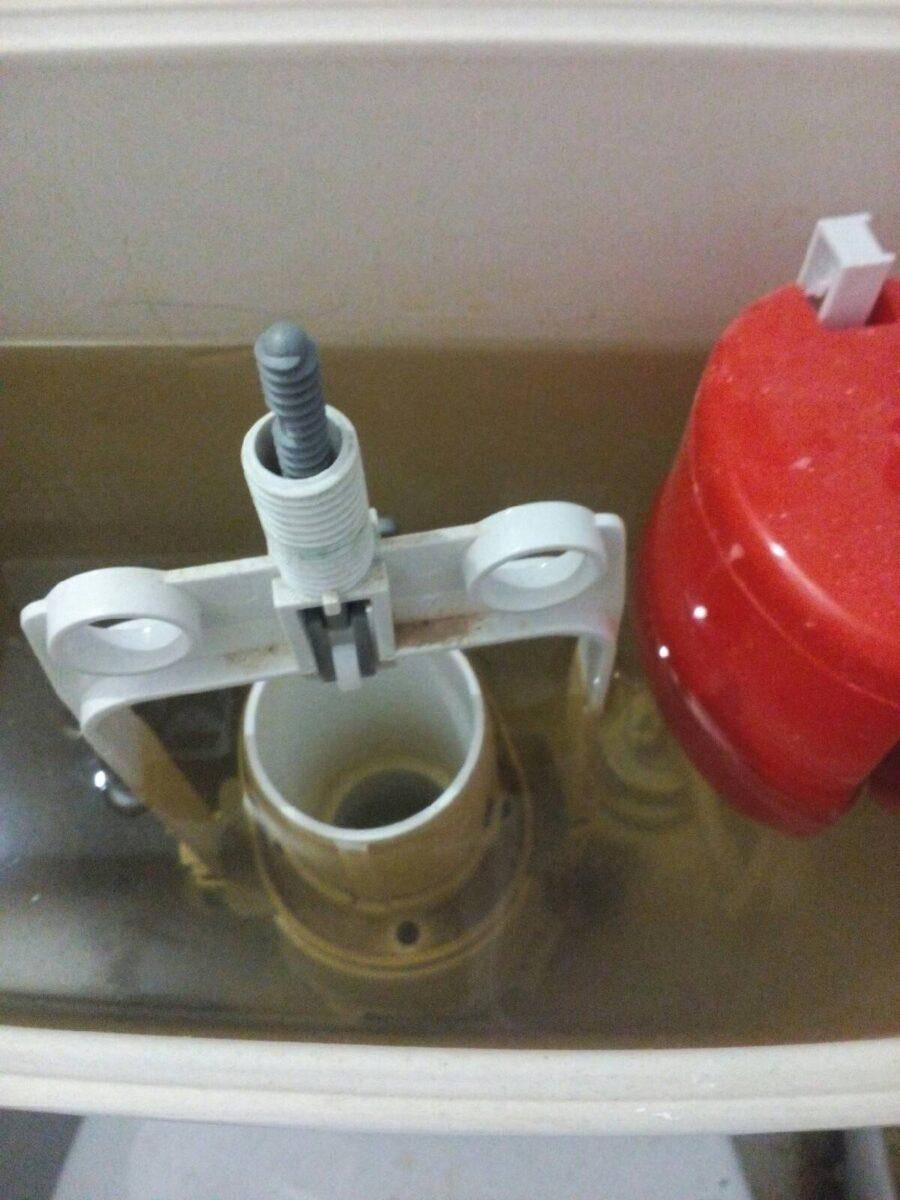

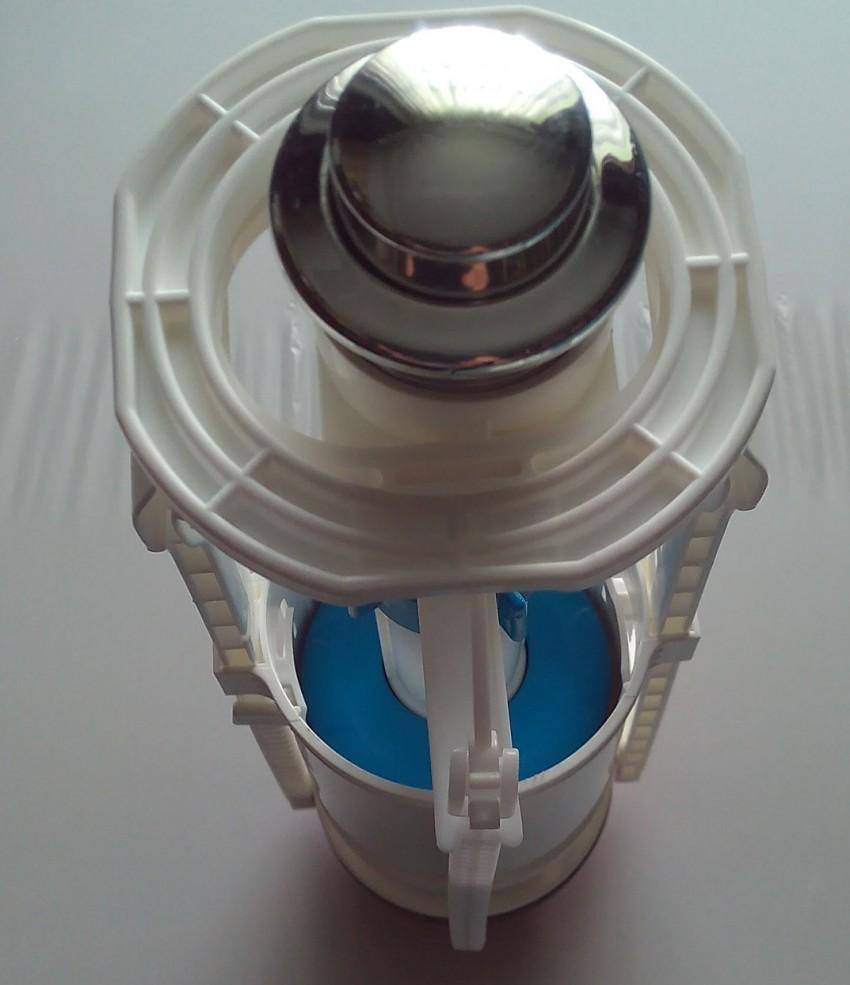

Клапан, отвечающий за слив воды, устроен намного проще, чем узел подачи воды. здесь по причине ненадобности отсутствует запорный механизм. Для управления сливным клапаном используют тягу в виде цепочки или штанги.

Унитазы старых моделей сбоку или сверху сливного бачка имели рычаг. Современные модели оснащены кнопкой, которая делает управление более удобным, а внешний вид изделия более привлекательным. Механизм с кнопкой предполагает при ее нажатии полный слив воды из бачка или опустошение наполовину. Работает механизм по следующей схеме: нажатие на кнопку или рычаг приводит в работу заслонку, которой закрыт верхний штуцер, и вода сливается в чашу унитаза. После этого под действием своего веса заслонка возвращается в исходное положение и закрывает клапан слива.

Как выбрать?

Бочок для унитаза выбирают по следующим критериям:

  1. способ крепления к унитазу;
  2. форма. Наряду с обычными бачками продаются плоские — с уменьшенной глубиной, но увеличенными высотой и шириной;
  3. подключение воды. Есть два варианта: снизу и сбоку. В первом случае при заполнении бачка не слышно журчания, но требуется более сложная и дорогая арматура;
  4. положение сливного отверстия. Актуально при креплении непосредственно к унитазу (самый распространенный вариант): отверстия в бачке и чаше должны совпадать;
  5. устройство сливного механизма;
  6. цвет.

Важное значение имеет и стоимость изделия. Бачки одного и того же класса могут продаваться с существенной разницей в цене, потому что один из них выпущен известным брендом, а второй — еще не раскрученным

Плюсы и минусы унитазов с нижней подводкой

К несомненным плюсам относятся:

  • аккуратный, эстетичный внешний вид унитаза, благодаря которому канализационные и водопроводные коммуникации не видны;
  • нижняя подводка практически бесшумна и экономична – вода не «бежит», так как поступление воды идет со дна сливного бочка;
  • нижняя подводка надежна, редко требует ремонта.
  • такой тип подводки сложен в монтаже;
  • сложности при замене деталей – проще полностью заменить систему.

Коэффициент полезного действия санитарной техники напрямую зависит от качества очистки осадка из колена выводящей трубы, эту функцию выполняет арматура для сливного бачка унитаза.

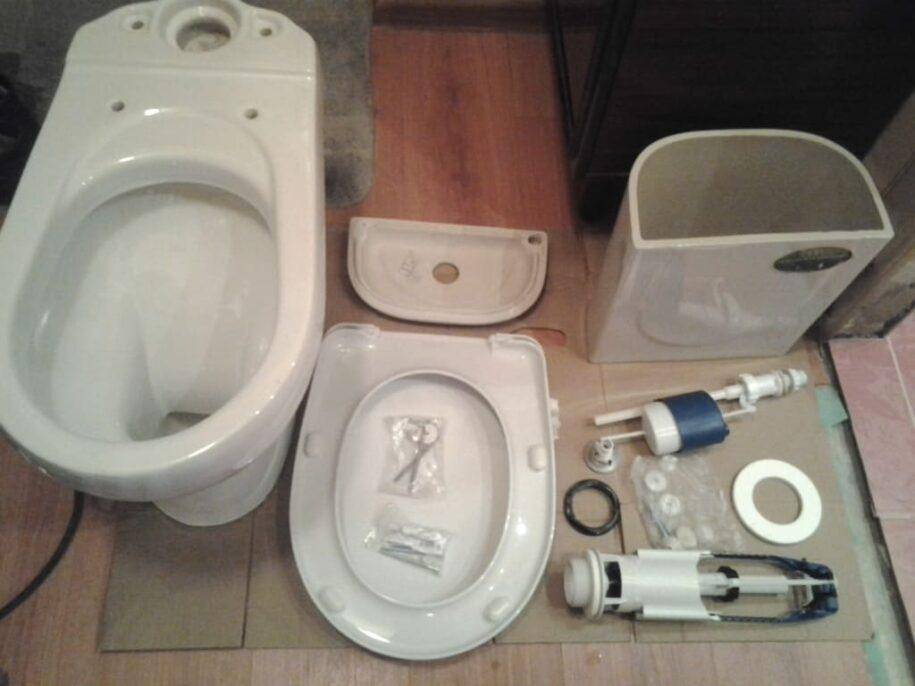

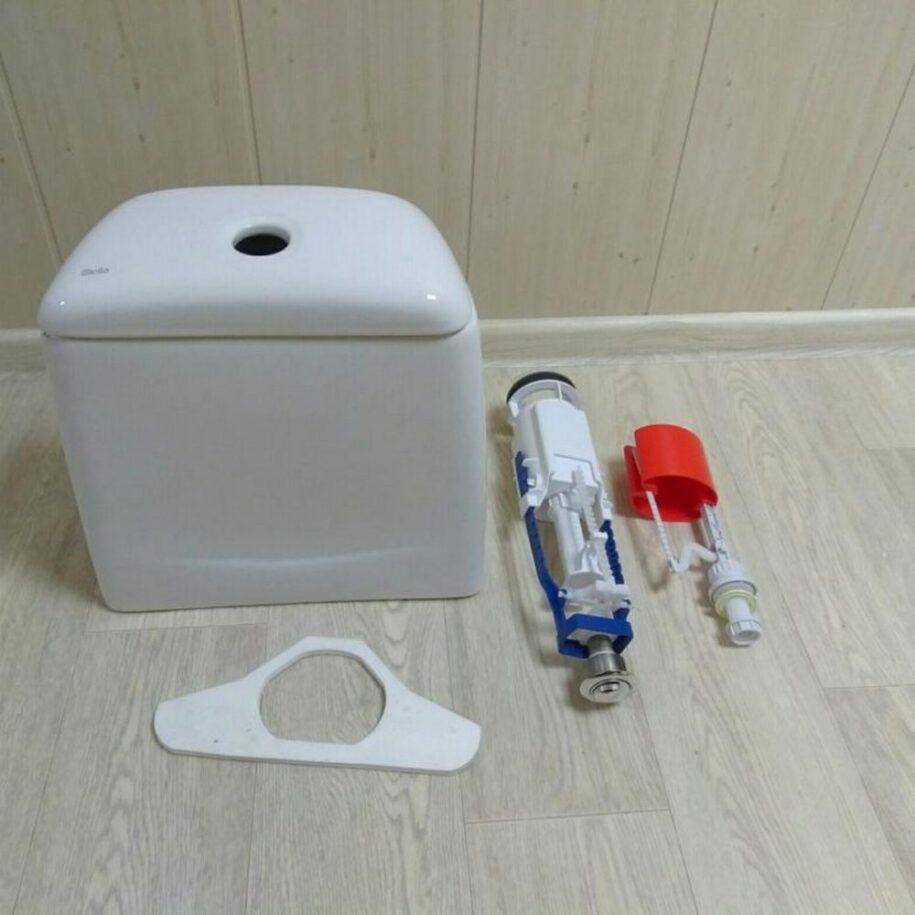

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/​слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Сливные бачки по материалу изготовления делятся на три типа:

  1. Керамические (фаянсовые) – надежная и дешевая классика.
  2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
  3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

  • низкорасположенные – устанавливаются прямо на чашу унитаза;

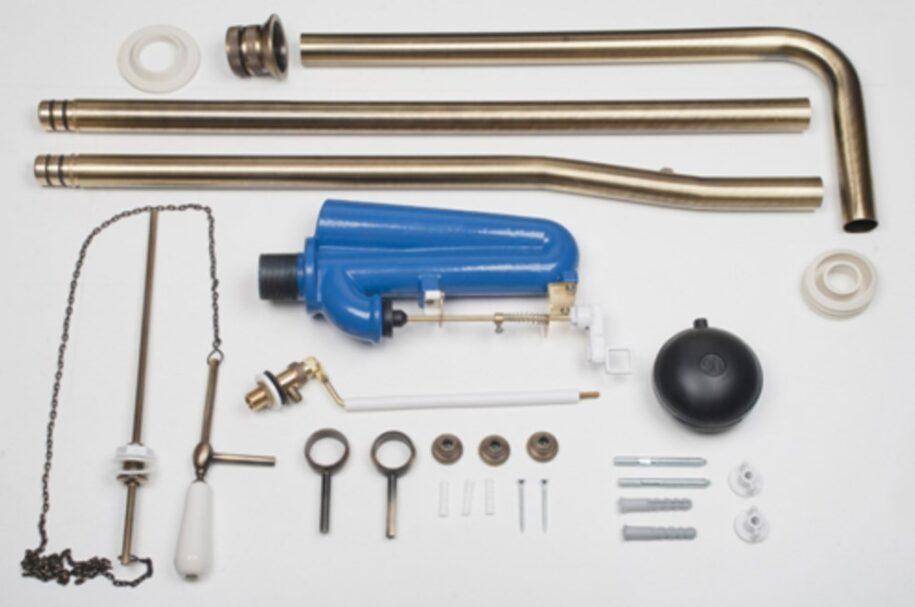

  • высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

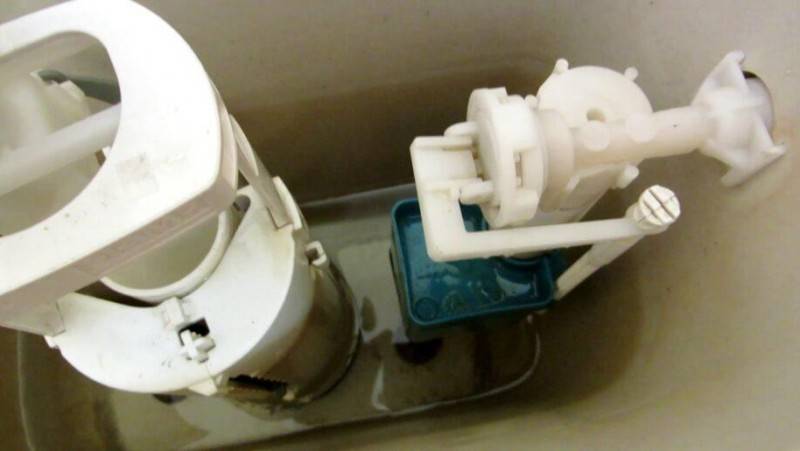

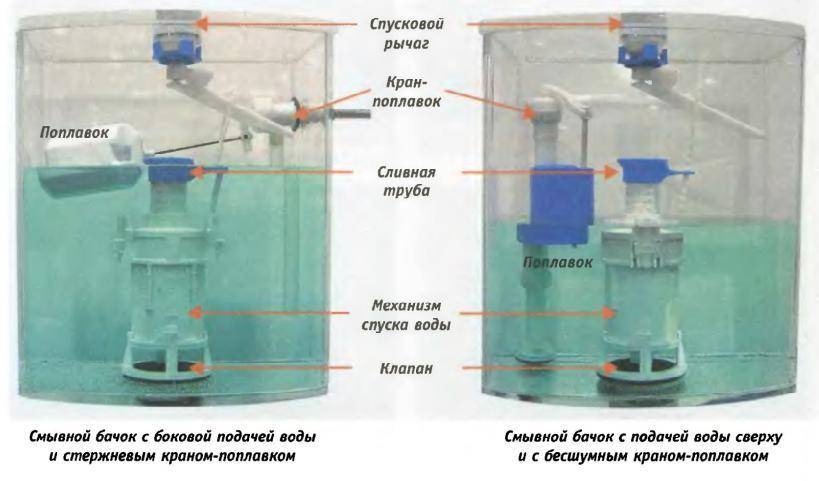

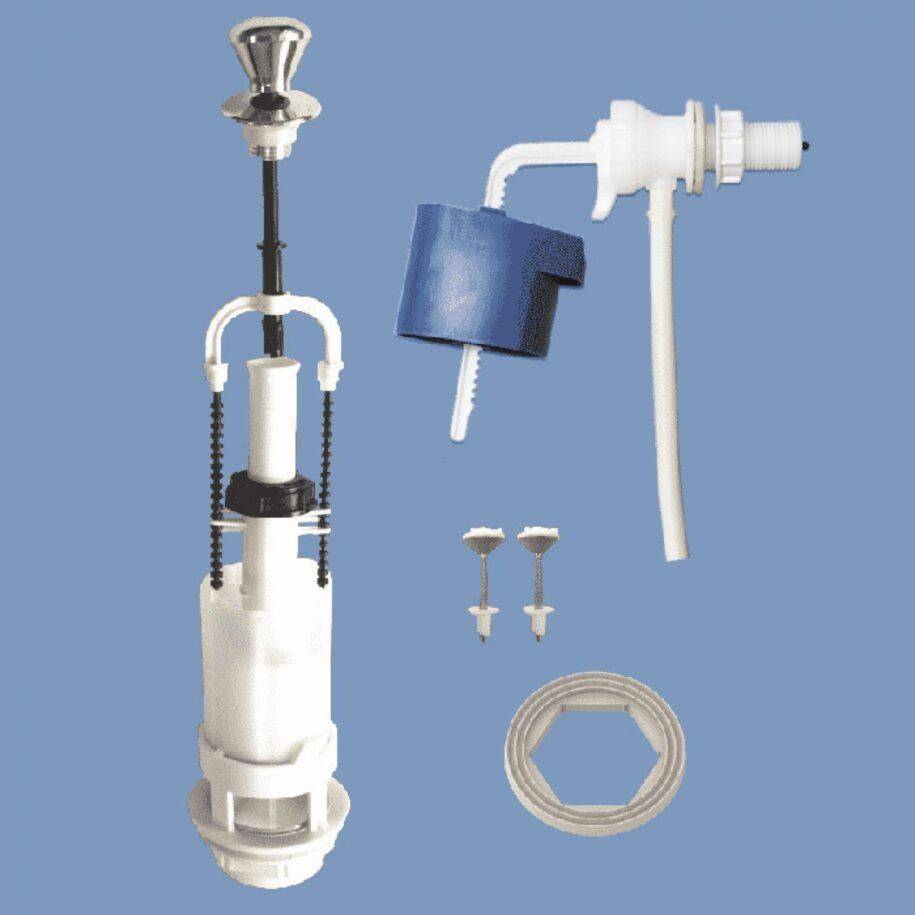

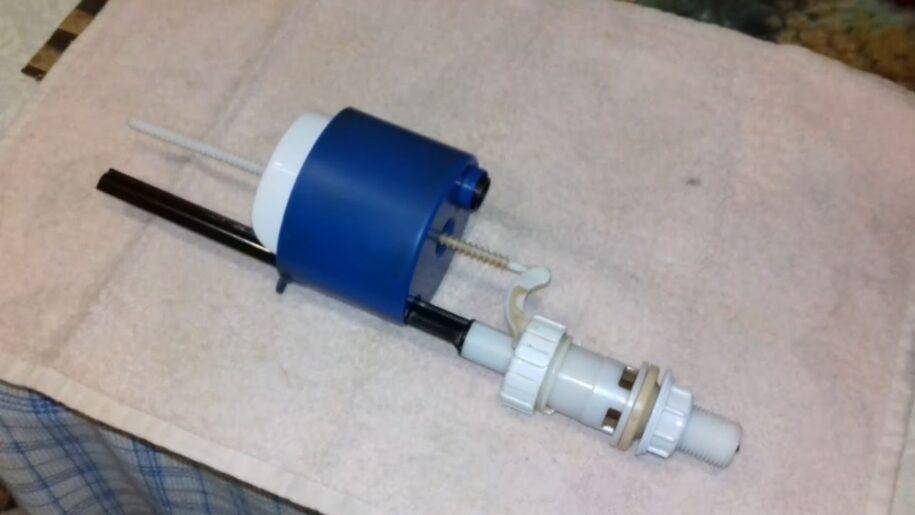

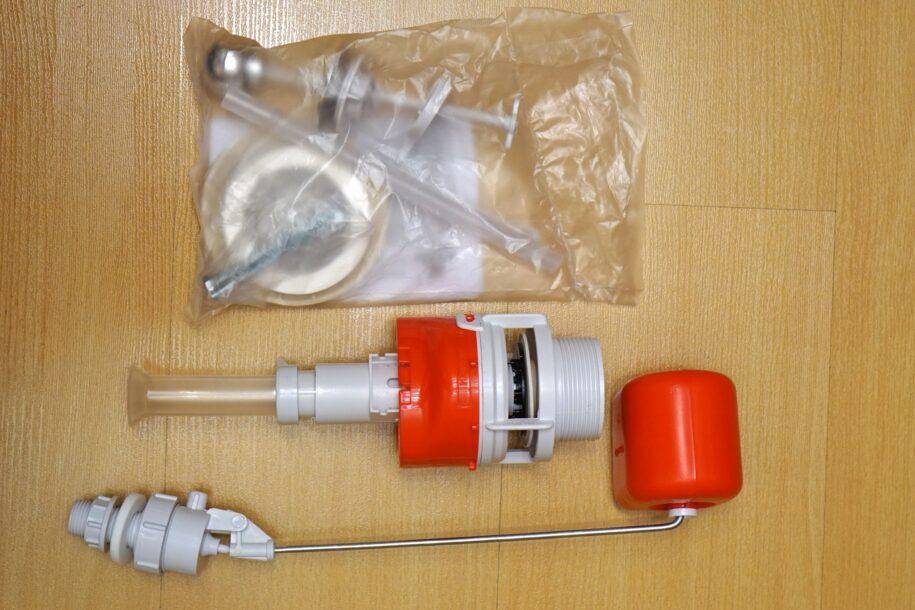

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

  1. кран (поплавковый клапан);
  2. пластиковый поплавок;
  3. рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

В действие сливное устройство приводится:

  • нажатием на кнопку;
  • нажимом на рычаг;
  • дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

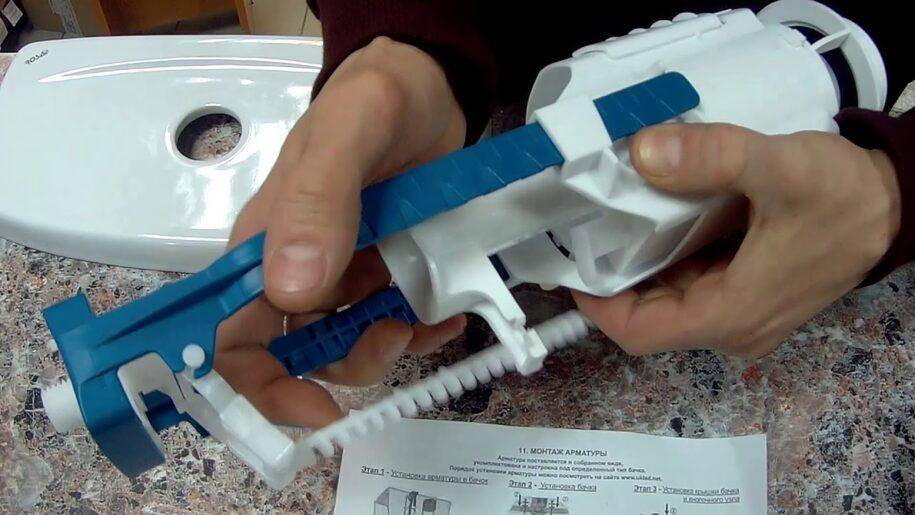

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

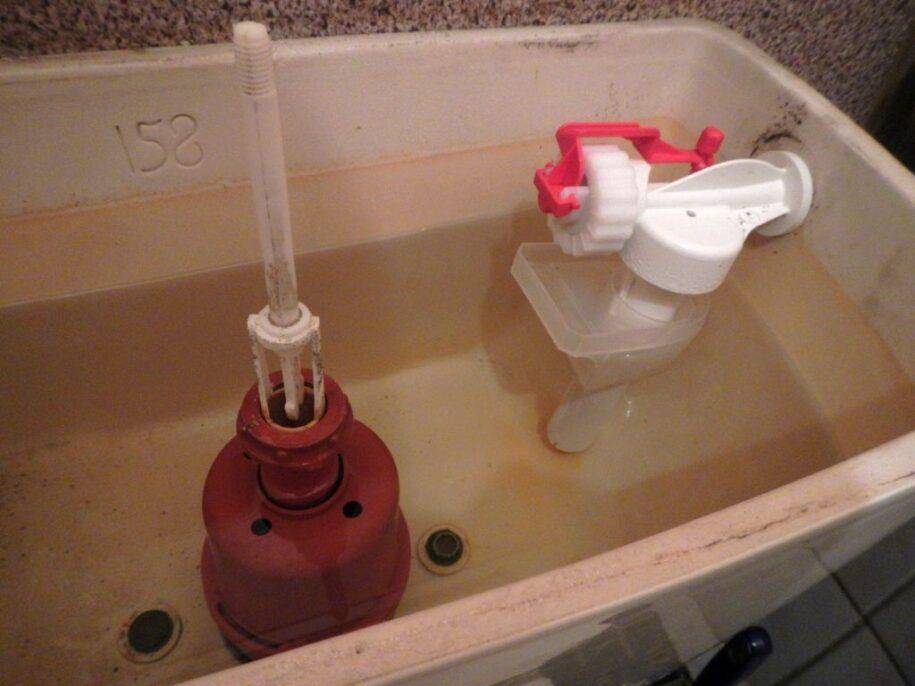

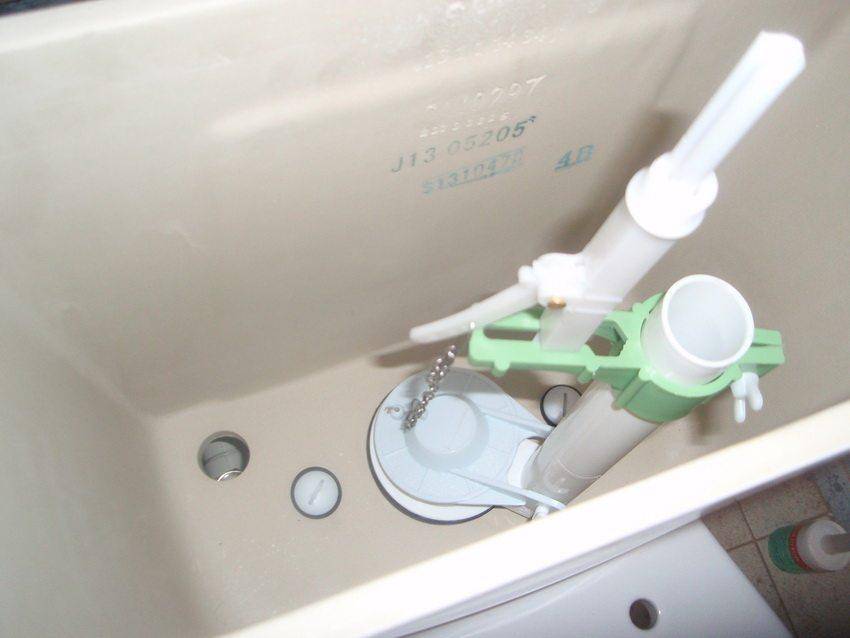

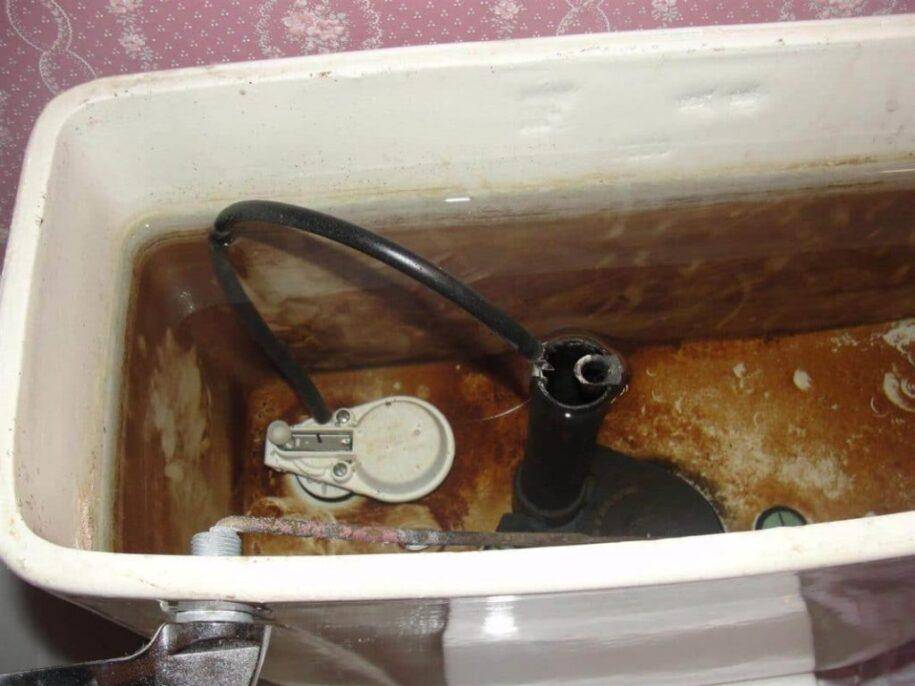

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

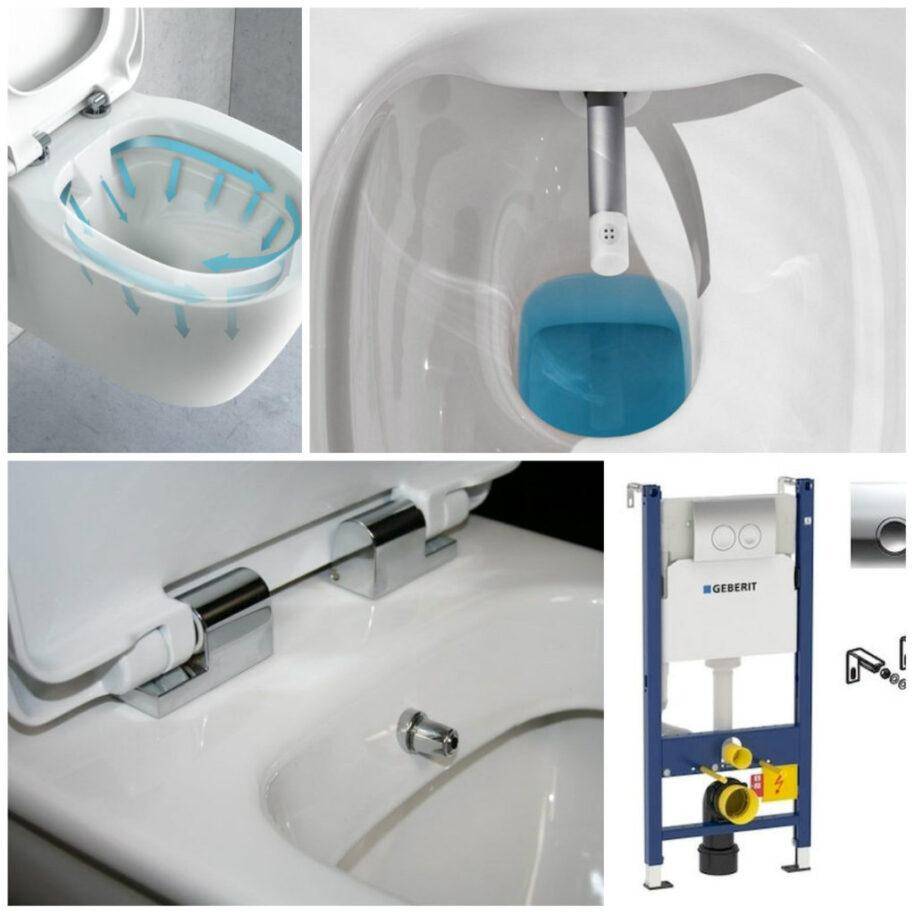

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Критерии выбора безбачкового слива

Перед выбором конкретной модели друкшпюлера для унитаза необходимо оценить качество водопроводной сети в месте установки. Например, в загородных коттеджах не исключено частое уменьшение водяного напора. В городских магистралях давление обычно стабильное, но на верхних этажах многоэтажных домов тоже возможно временное падение показателя. В этом случае рекомендуется выбирать устройство, способное нормально работать при давлении ниже 1 атмосферы. Иначе придется устанавливать дополнительные насосы для поддержания напора воды, а это лишние расходы.

Дальнейший выбор зависит от целей, для которых выбирается безбачковая система смыва.

Способ установки

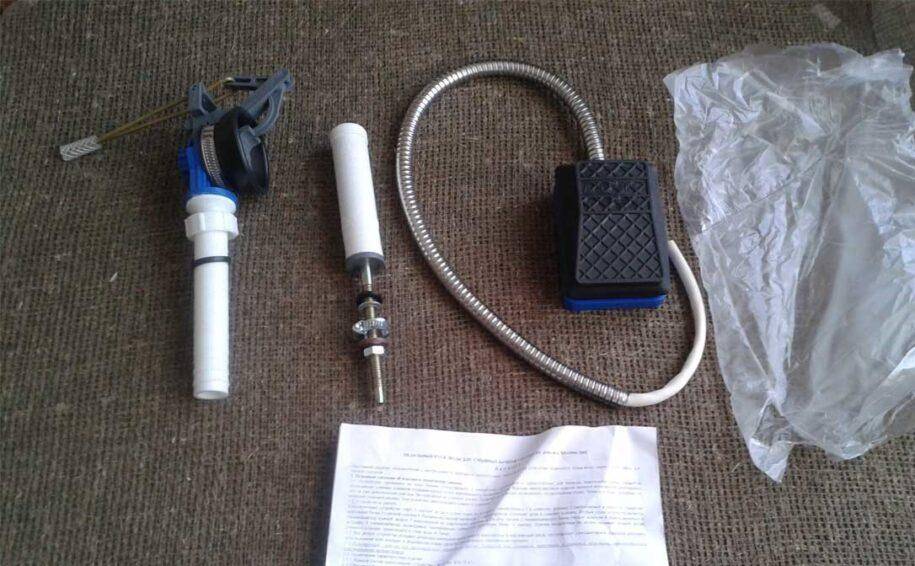

Выпускаются два варианта таких систем. Наружный подвешивается над унитазом и открыто крепится к стене туалета. Расстояние от стены до наружного края цилиндра не превышает 10 см. Небольшие размеры друкшпюлера и его красивое оформление с хромированием не будут портить дизайн туалета. Но если хочется совсем убрать и эту деталь сантехники, то нужно выбирать экземпляр, который будет встраиваться за фальш-панелью. Снаружи останется только кнопка или рычаг управления. Монтаж такой модели сложнее, чем наружного варианта.

Материал устройства

Корпус и внутренние детали друкшпюлера обычно делают металлическими. Но есть и дешевые модели, изготовленные из пластика. Хотя металл считается более подходящим материалом для такой сантехники, пластиковые варианты доказали свою надежность.

Регулировка смыва

Одной из целей установки сливного устройства без бачка может быть уменьшение расхода воды. Тогда предпочтительнее использовать модели с двухрежимным сливом – обычным и уменьшенным.

Если же вы намерены сами определять, сколько воды требуется для одного цикла смывания, то выбирать лучше друкшпюлер с регулировкой этого параметра. Нужно только учитывать, что настроечные элементы находятся внутри корпуса, что требует его частичной разборки. Поэтому часто менять настройки затруднительно.

Ремонт без разборки сантехники

Распространенной причиной для проведения ремонта бачка с боковой рукояткой является выход из строя именно ее – устройства, запускающего сливной механизм в действие. Для ремонта рукоятки бачок не снимают с посадочного места, а восстановление функции производят путем замены.

Работы по замене ручки выполняют в следующем порядке:

Успешно завершив действия по демонтажу сломанного устройства, приступаем к установке новой рукоятки:

Неисправности – причина разбирать бачок

Характерными неисправностями, заставляющими прибегать к разборке, часто являются:

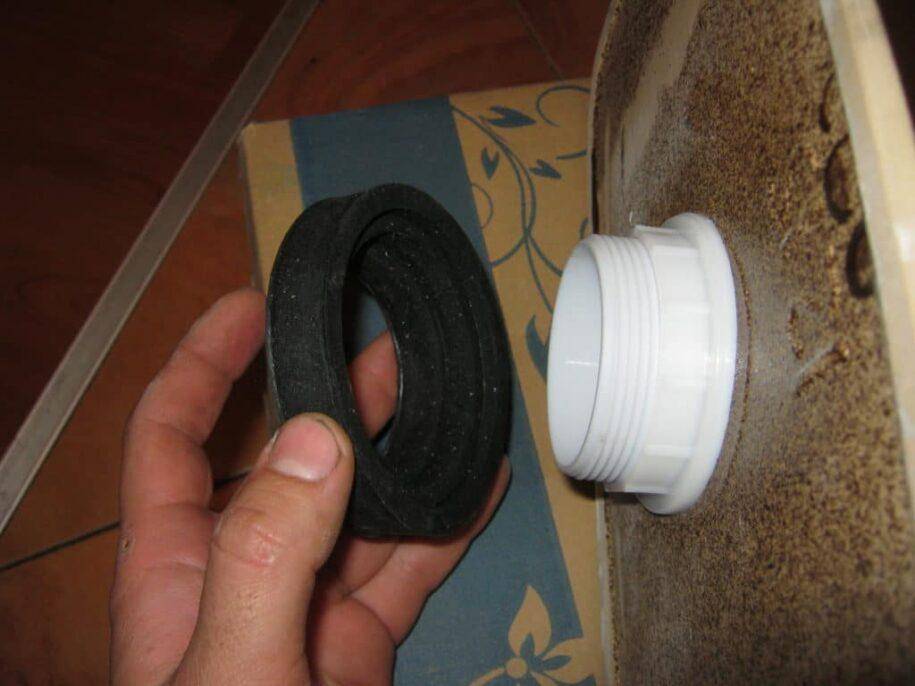

  • протечка в момент слива в области прокладки на соединении бачка с чашей унитаза;
  • протечка в местах крепежа накопителя к полочке унитаза;
  • нарушение функций сливного механизма;
  • нарушение функций механизма набора воды.

Нередко проблемы с протечками устраняются простой подтяжкой гаек крепления. Функциональность механизмов слива и набора может нарушаться по причине недостаточного давления воды в централизованной системе. Поэтому, прежде чем начинать разбирать, следует убедиться в отсутствии иных возможностей для устранения дефектов.

Дефекты функциональной арматуры

Если наблюдается непроизвольная течь воды из бачка в судно унитаза, скорее всего, дефектным является запорное кольцо. Его нужно заменить. Такой же эффект может наблюдаться, когда не срабатывает режим механизма на закрытие. Возможная причина – заедание кнопки управления.

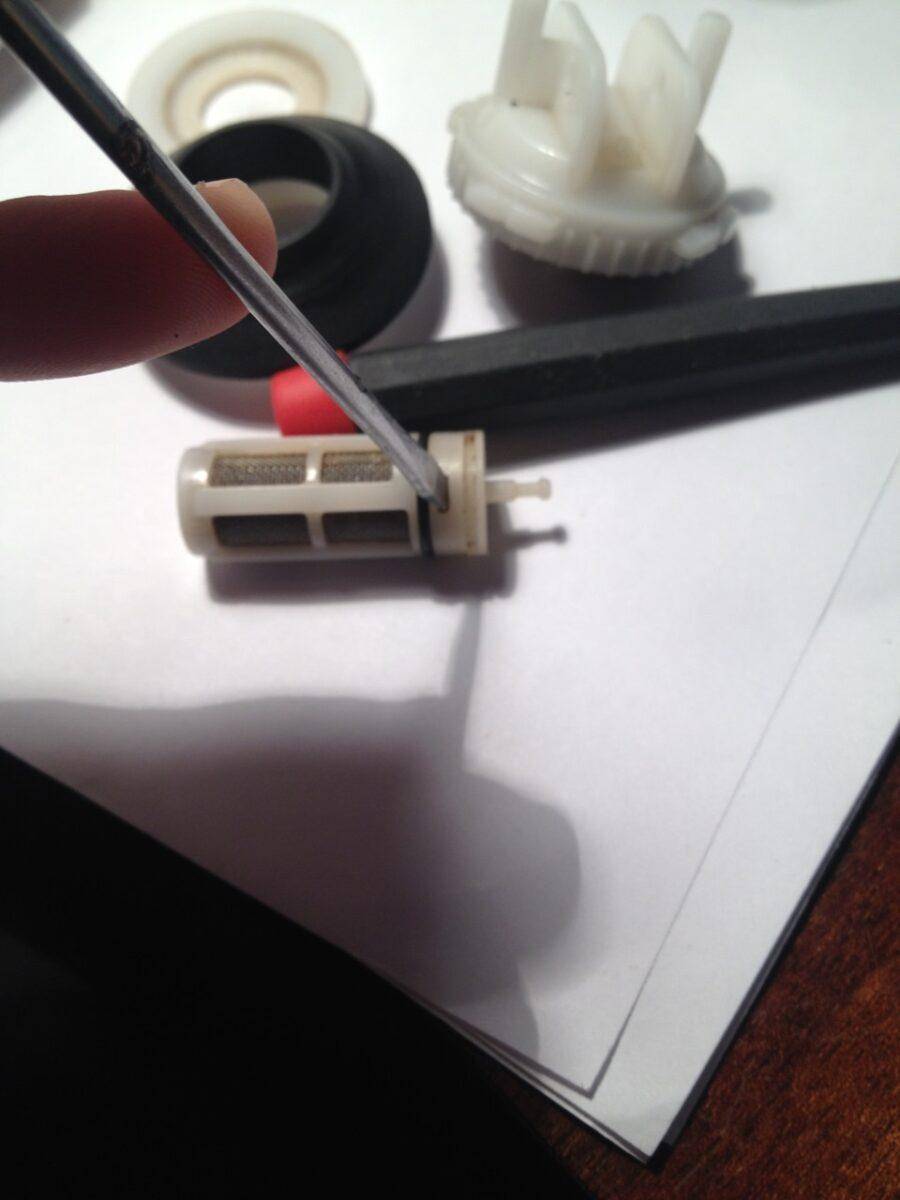

Недостаточное наполнение ёмкости водой свидетельствует о каких-то дефектах модуля набора. Часто причиной становится смещение поплавка на ограничительной планке или его касание с другими деталями механизма (стенкой бачка).

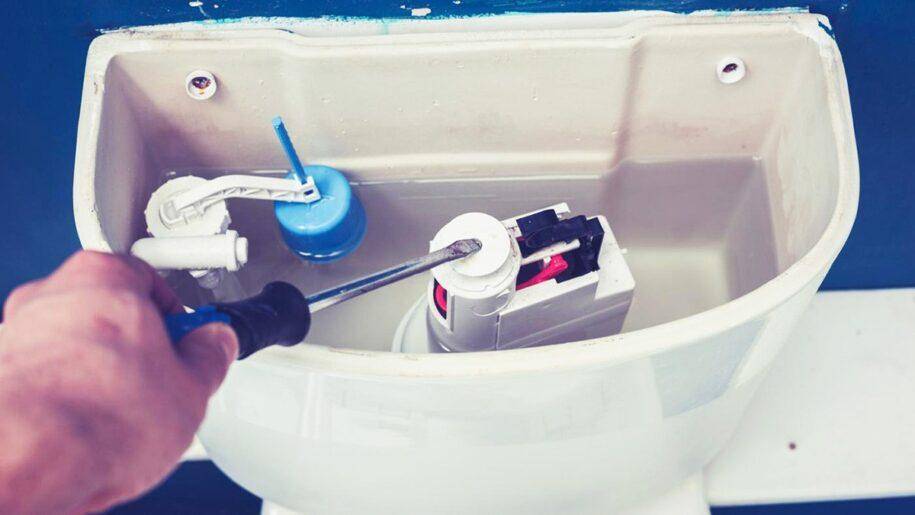

Если наполнение бачка водой происходит не в штатном порядке, выполняем следующие действия:

Полное отсутствие слива возможно по причине нерабочего модуля набора или сливного механизма.

Несколько практичных советов помогут вам справиться с самостоятельной регулировкой арматуры.

Сантехнические хитрости для удобства и комфорта

Желая достичь большего комфорта, люди изобретают все новые приспособления, способные улучшить их жизнь, устранив малейшие моменты, которые могут вызывать раздражение. Например, многих раздражает падающая крышка унитаза. То есть даже не сам факт падения, а звук, который при этом издается.

В связи с этим не так давно был изобретен микролифт крышки унитаза. Этот механизм в последнее время набирает все большую популярность и приобретает новых поклонников. Он позволяет устранить вышеописанную проблему – звук падающей крышки унитаза. Микролифт не только бесшумен, но и позволяет крышке опускаться плавно, без резких движений. Контролировать данный процесс не нужно, что также очень удобно.

Таким образом, мы рассмотрели механизм работы такой важной единицы сантехники, как унитаз. Узнали, как происходит слив воды, и немного окунулись в мир современной сантехники с ее новинками
