Модели и их технические характеристики
Все погружные насосы для скважин «Водолей» глубинного типа имеют одинаковую маркировку – БЦПЭ, что расшифровывается, как бытовые центробежные погружные электронасосы
Обратите внимание на «бытовые» и «центробежные». То есть, когда идет разговор о насосе вибрационном «Водолей», то это совершенно другая марка и другая конструкция прибора. И обозначается она совершенно по-другому: БП
Нельзя это путать
И обозначается она совершенно по-другому: БП. Нельзя это путать.
В маркировке насоса кроме буквенных обозначений присутствуют и числовые, которые обозначают производительность прибора и его напор подачи воды. К примеру, БЦПЭ-0,5-32У 60/47, где:
- 0,5 – это производительность агрегата, то есть, 0,5 л/сек.
- 32 – это напор при подаче, равной 0,5 л/сек. Обозначается в метрах.
- 60 – это максимальная производительность насоса (л/мин).
- 47 – это максимально возможный подъем воды.
Маркировка Водолея
Необходимо отметить, что глубинный Водолей делится на четыре группы, в основе которых лежит именно производительность. То есть, насосы данного типа выпускаются только четырех видов производительности. А именно: 0,32; 0,5; 1,2 и 1,6 л/сек. В каждой группе есть серия моделей, отличающихся друг от друга только напором воды.
Итак, БЦПЭ-0,32 можно использовать для подачи воды из скважин с небольшим дебитом. При этом максимальный диаметр скважины должен быть 120 мм. Обычно эти скважинные приборы устанавливают в локальный водопровод, если максимальное потребление воды не превышает 1,5 м³/час. Необходимо отметить, что в данной серии есть девять моделей, которые отличаются между собой напором поднимаемой воды. Соответственно у каждой модели свои размеры, количество рабочих колес и вес. Все насосы этой серии комплектуются необходимой длины капроновым тросом.
БЦПЭ 12-12У

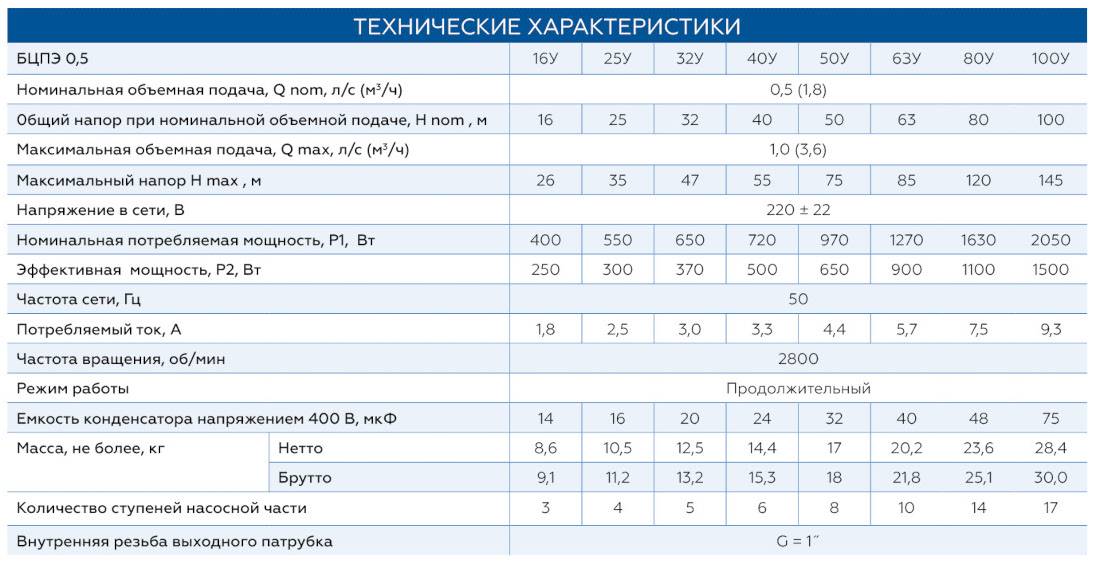

Модель БЦПЭ-0,5 – более мощной устройство, снабженное блоком автоматики, в который входит функция защиты электродвигателя от перегрева. То есть, внутри установлен температурный датчик, отключающий прибор, если его мотор начинает перегреваться. А это случается только в одном случае – работа в холостом режиме (отсутствие воды в скважине).
Насос этой марки может перекачивать воду из колодцев и открытых водоемов. То есть, когда разговор заходит о колодезном насосе «Водолей», то можно смело говорить о нем. В данной серии восемь модификаций с напором от 16 до 100 м.
Серия БЦПЭ-1,2. То, что он мощнее, понятно. Но есть у данной марки одно ограничение – он устроен для перекачки относительно чистой воды, где количество примесей составляет не более 1500 г/м³. Предыдущие насосы могут качать более загрязненную воду
Обратите внимание на фото ниже, где в таблице погружного насоса «Водолей» показаны технические характеристики восьми его моделей

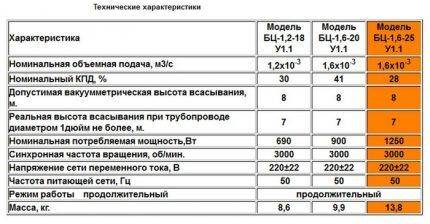

Технические характеристики насоса БЦПЭ-1,2
И последняя серия – это насосы скважинные БЦПЭ-1,6. Самые мощные и самые большие. Они представлены на рынке тремя моделями с напором 25, 32 и 40 м.
Возможные поломки и нюансы ремонта насосов Водолей
Основными причинами выхода электронасоса БЦПЭ из строя является неправильный монтаж в скважину, эксплуатация агрегата в загрязненной воде и физический износ деталей с течением времени. Также агрегату при длительной эксплуатации нужна периодическая чистка, регулярно следует проверять работу насоса на соответствие техническим характеристикам.
Для проведения работ по замене изношенных деталей насос разбирает своими руками, используя следующую последовательность действий:
- Отключает устройство от электрической сети, извлекают из скважины и отсоединяют напорную трубу и трос.
- Снимают в средней части сетчатый фильтр и откручивают четыре болта с шестигранной головкой гаечным ключом на 10 мм., соединяющих электрическую и насосную части устройства.
- Блок с рабочими колесами зафиксирован в корпусе стопорным кольцом, для его извлечения сжимают часть насоса сверху и снизу при помощи домкрата или пресса, после чего извлекают стопорное кольцо и достают ступени с рабочими колесами, направляющими кольцами и шайбами. Их можно почистить или заменить новыми деталями, приобретенными в сервисном центре.
- Для разборки блока с электродвигателем откручиваются винты в нижней части насоса, снимают крышку и сливают масло, после чего можно извлечь электродвигатель для замены торцевых подшипников.
Рис. 9 Электронасос БЦПЭ – основные моменты разборки
Правила установки
Водолей насос для колодцев и скважин марки БЦПЭ имеет определенные правила установки. И их надо строго придерживаться. Начинать надо на поверхности.
Подготовка
Сначала к устройству прикрепляется труба. Если сам прибор будет использоваться только для полива, тогда к нему надо присоединить шланг.
Что касается диаметра трубы, то она должна соответствовать диаметру выходного патрубка. Меньше использовать не рекомендуется, потому что сужение трубопровода – это снижение технических характеристик агрегата.
Правила сборки насоса Все трубные соединения надо проводить при помощи резьбовой муфты. Это касается и соединение с насосом, и соединения с оголовком скважины. Питающий электрический кабель лучше всего прикреплять к трубе пластиковыми хомутами. Это не только предотвратит повреждения кабеля от механического воздействия в процессе монтажа, но и облегчит сам процесс погружения насоса в скважину или колодец. Необходимо также знать, что опускать и поднимать прибор за кабель нельзя.
Теперь к проушинам колодезного насоса «Водолей» присоединяется капроновый торс, который идет в комплекте с оборудованием. В принципе, его можно заменить тросом из нержавейки диаметром 3 мм, если есть сомнения, что первый выдержит вес прибора.
Особенности монтажа
Итак, если все приготовления на поверхности завершены, можно переходить к погружению
Надо осторожно опускать насос в скважину, держа его за трос, который свободным концом привязан к оголовку. Сам спуск производится равномерно, то есть, одномоментно и кабель с трубой, и трос
Что касается глубины установки, то производитель рекомендует не опускать агрегат ниже 0,4 м до дна. Правда, это величина рекомендательная, ведь существует разные скважины: новые и старые. К примеру, в старых скважинах дно сильно заилено, поэтому лучше ниже 1 м до дна насос не опускать, потому что всегда присутствует вероятность, что иловые отложения попадут в сам насосный прибор.
Насосная станция Водолей
И последнее. Это касается насосной станции «Водолей». Необходимо отметить, что производитель сегодня предлагает уже готовые насосные станции, укомплектованные насосом, гидроаккумулятором, обратным клапаном и фильтром грубой очистки. Обязательно в комплектность входит запорная арматура и блок автоматики. То есть, это готовая водопроводная сеть локального типа с водозабором из скважины или колодца. Понятно, что к комплекту еще придется докупить трубу, которая будет соединять все элементы водопровода.
Конечно, в основу выбора здесь также ляжет насос «Водолей». Именно он будет являться сердцем станции. И уже под него будут подбираться все остальные элементы системы
Поэтому очень важно правильно выбрать сам агрегат под условия будущей его эксплуатации
- Устройство и технология строительства шахтного и трубчатого колодцев
- Три способа, как эффективно разморозить канализационные трубы
- Септик Диамант – конструкция и принцип работы очистной станции
- Выставка Aquatherm Moscow – ваш ключ к новым возможностям на рынке отопления и водоснабжения
- Гигиенические требования к централизованному водоснабжению – основа безопасности потребителей
- Как работает печь Булерьян
Не забудьте оценить статью:
Возможные неисправности и методы их устранения
Несмотря на профилактику, возможны поломки, поэтому рассмотрим самые распространенные.
Профилактическую очистку следует проводить каждые 1-2 года, но возможен и внеплановый внеплановый ремонт, если детали изношены или всасывающая трубка предварительно заполнена песком
Если помпа не включается, выполняем следующие действия:
- проверяем наличие контактов в розетке;
- осматриваем насос на предмет засорения песком;
- замеряем напряжение, если есть недобор, подключаем стабилизатор.
Если производительность внезапно упала, проверяем, не появилась ли утечка в конвейере. Заодно осматриваем и очищаем фильтры. При падении напряжения используем стабилизатор.
Рано или поздно насос забивается песком, поэтому очищаем его: снимаем сетку и защитную заслонку, разъединяем насосную часть и электродвигатель, проверяем работу вала, промываем все элементы. Собираем устройство в обратной последовательности.
Принцип работы погружного аппарата
Чтобы подавать воду наверх и перемещать ее на необходимое расстояние, необходимо создать давление. Центробежный тип насосов производит нужный напор при помощи вращения колеса (или нескольких колес), которое закреплено на рабочем стержне (валу) и соединено с двигателем.
При запускании колеса возникает кинетическая энергия, передающаяся лопастям, а от них – к жидкости. В результате вода разбрасывается к стенкам, затем из приемника перемещается в соседнюю (верхнюю) камеру, а на ее место под давлением поступает очередная порция воды из колодца.
Благодаря простому, но продуманному устройству, вода плавно, в щадящем режиме поступает сначала в корпус аппарата, затем по трубам – в накопительный бак
Для забора жидкости предназначен всасывающий патрубок, а для защиты внутренних частей устройства от засорения и быстрого износа предусмотрен фильтр. Устройство простое, но настолько эффективное, что нет смысла подыскивать аппарат с другим принципом работы. Все элементы механизма помещаются в довольно компактную продолговатую «гильзу», конструкция которой идеально подходит для спуска в узкий ствол скважины.
В отличие от вибрационных аналогов, центробежные работают равномерно и бережно, благодаря чему не поднимают со дна песок и не разрушают стенки скважины.
Таблица сопоставимых насосов по мощности, напору и производительности других производителей.
Водолей | Pedrollo | Grundfos | Calpeda |
БЦПЭ 0,32-25 | |||
БЦПЭ 0,32-32 | 4SR1m/8 | ||
БЦПЭ 0,32-40 | |||
БЦПЭ 0,32-50 | 4SR1m/13 | ||
БЦПЭ 0,32-63 | |||
БЦПЭ 0,32-80 | |||
БЦПЭ 0,32-100 | 4SR1m/25 | ||
БЦПЭ 0,32-120 | SQ1-110 | 4SDFM16/27EC | |
БЦПЭ 0,32-140 | 4SR1m/35 | SQ1-125 | |
БЦПЭ 0,5-25 | 4SR1.5m/6 | ||
БЦПЭ 0,5-32 | 4SR1.5m/8 | SQ2-35 | 4SDFM 22/7EC |
БЦПЭ 0,5-40 | |||
БЦПЭ 0,5-50 | 4SR1.5m/13 | SQ2-55 | 4SDFM 22/10EC |
БЦПЭ 0,5-63 | SQ2-70 | 4SDFM22/14EC | |
БЦПЭ 0,5-80 | 4SR1.5m/17 | SQ2-85 | |
БЦПЭ 0,5-100 | 4SR1.5m/25 | SQ2-100 | 4SDFM 22/21EC |
БЦПЭ 1,2-16 | 4SDFM 46/5EC | ||
БЦПЭ 1,2-25 | SQ5-25 | 4SDFM 46/7EC | |
БЦПЭ 1,2-32 | 4SR4m/7 | 4SDFM 54/5EC | |
БЦПЭ 1,2-40 | 4SR4m/9 | SQ5-35 | 4SDFM 46/10EC |
БЦПЭ 1,2-50 | 4SR4m/9 | SQ5-50 | 4SDFM 46/15EC |
БЦПЭ 1,2-63 | 4SR4m/14 | SQ5-60 | 4SDFM 54/15EC |
БЦПЭ 1,2-80 | 4SR4m/18 | SQ5-70 | 4SDFM 46/21EC |
БЦПЭ 1,6-25 | |||
БЦПЭ 1,6-32 | |||
БЦПЭ 1,6-40 |
На что обратить внимание при выборе насоса
Выбирая тот или иной насос Водолей, нужно иметь в виду, что имеется довольно много факторов, которые следует удерживать во внимании. И каждый из них сможет стать решающим.
- Глубина залегания водоносных слоев. Это на самом деле первостепенный критерий, по которому и стоит ориентироваться прежде всего. В техпаспорте насоса Водолей должно быть обязательно указано, на какую высоту максимум он может обеспечить подачу воды;
- Суточная потребность в воде. Конечно, семья из 2-4 человек будет потреблять не так много воды, как в случае с промышленным объектом. Но также нужно учесть и наличие приусадебного участка, который потребует регулярного полива растений. К примеру, исходя из того, что в течение суток каждому человеку потребуется около 200 л воды, то для семьи, состоящей из 3-4 человек понадобится купить насос мощностью примерно 50 литров в минуту. Этого будет достаточно. Большинство моделей погружных насосов Водолей обеспечивают данный показатель. Наличие же приусадебного участка размером в 6 соток прибавит к этому числу еще 50 литров за одну минуту;
Дебет водозаборной скважины. Вот еще один очень важный показатель. Он указывает на то, сколько именно воды можно будет забрать из данной скважины за тот или иной промежуток времени. Стоит отметить, однако, что точным образом дебетность скважины сможет рассчитать лишь специалист. Остальным придется обходиться только приблизительным значением. Для того, чтобы определить показатель дебетности скважины, нужно засечь то время, за которое полностью опустошается данная скважина, а затем то время, за которое она снова заполнится. Затем второй показатель делится на первый. В итоге получается число, которое и показывает среднее значение дебетности для данной скважины;
- Напор воды. Данный параметр также можно рассчитать и самостоятельно. Для этого надо будет знать высоту самой скважины. Потом к этому числу, выраженному в метрах, прибавляется еще 30 метров. Затем полученное значение увеличивают на 10 %. В итоге и получают искомое число. Например, если речь заходит о скважине глубиной 45 метров, показатель напора равен в этом случае 83 метрам. Стало быть, погружной насос с такой характеристикой и нужно покупать;
- Диаметр скважины. Рекомендуется приобретать погружной мотор, рассчитанный на конкретный диаметр скважины. По крайней мере, не меньше. В противном случае мотор попросту не влезет в готовую скважину. Кроме того, надо обязательно предотвратить соприкосновение корпуса насоса со стенками скважины. В результате работы двигателя насос будет вибрировать и ударяться о стенки скважины. Это, в свою очередь, обязательно приведет к весьма быстрому разрушению конструкции насоса Водолей.
Если есть сомнения в собственных силах, то лучше за необходимыми расчетами все-таки обратиться к специалисту. Впрочем, обычно мастер по бурению сможет сразу после оборудования скважины выдать все необходимые рекомендации.
Выбор модели под конкретные характеристики
Рассмотрим все этапы выбора брендовой помпы. Эти рекомендации носят общий характер, более подробную информацию вы можете найти в техническом паспорте и в инструкции по установке.
После указания технических данных скважины и сравнения характеристик различных насосов вы можете выбрать модель, которая лучше всего подходит для вашего объекта
Перед покупкой важно учесть все особенности, необходимые, чтобы сделать правильный выбор. Это означает:
Это означает:
- диаметр отверстия;
- хорошо переносится;
- уровни воды в колодцах (статические и динамические);
- расчетное потребление воды;
- расстояние от источника до дома;
- давление в гидроаккумуляторе (демпфирующем баке).
Диаметр скважины определить очень просто – он указан в техпаспорте, который выдает компания, производящая установку бурового оборудования и оборудования. Скорее всего, диаметр типовой, то есть имеет размеры 100мм, 133мм, 152мм. Лучше всего устанавливать насосы Водолей в колодцы сечением более 100 мм.
Расход также указан в паспорте, благодаря этому параметру легко подобрать насос по производительности
Важно, чтобы параметры насоса не превышали значений, указанных в документах
Допустим, расход источника составляет 3 м³ / ч. Это довольно низкий показатель, а это значит, что модели из серии БЦПЭ 1.2 (и выше) приобретать не нужно, достаточно БЦПЭ 0.5.
При работе более мощного оборудования объем воды в источнике не успеет восстановиться, произойдет осушение и автоматическое отключение устройства.
Уровень воды необходимо знать, чтобы правильно определить глубину установки насоса. Обычно в паспорте указывается расстояние от водного зеркала и от поверхности до дна, но необходимо помнить пару нюансов.
Первый касается особенностей установки погружного насоса: он опускается ниже поверхности на 4-5 м, а второй касается несоответствия уровня воды.
В теплый период уровень обычно снижается, а разница с исходным показателем может доходить до 4-5 М. Получается, что для установки необходимо знать минимальный уровень.
Еще на этапе проектирования водопровода необходимо составить схему дома с указанием всех возможных точек водозабора: данные пригодятся как для монтажа разводки, так и для выбора насос
Для расчета общего расхода воды необходимо учитывать несколько факторов:
- количество постоянных жителей;
- количество точек использования внутри дома (ванная, кухня, душ);
- наличие контрольных точек вне дома (полив сада, кран на летней кухне, кран в ванне) и т д.
В среднем, если не учитывать дополнительные предметы, у человека дневное потребление составляет 200 литров.
Расстояние между источником воды и домом нужно для расчета дополнительной нагрузки на насос. Стандартный расчет: 10 м горизонтально проложенных труб равняются 1 м вертикальных труб (обе 0,1 атмосферы).
Давление демпферного бачка влияет на порог отключения. Допустим, вы установили объемный бак на 300 литров, тогда для его выключения потребуется давление 3,5 атмосферы (в переводе на вертикальные метры – 35).
Галерея изображенийФотографии из Перед установкой погружного насоса в водозаборный колодец его подключают к водопроводу, фиксируют тросом через ребра. В схему включен блок автоматического управления с погружными насосами, который регулирует рабочие циклы, защищает от перегрева и пересыхания. Сезонное использование возможно только путем установки напора. Установка насоса в скважине. Автоматизация работы насоса напорная головка для неглубокого колодца
Вибрационный насос “Водолей”: характеристики, плюсы и минусы
Вибрационный насос Водолей – это самый надежный помощник на Вашей даче. Данная марка основательно закрепилась на лидирующих позициях мирового рынка. Во-первых, это благодаря его доступности в цене, а во-вторых, качественность продукции.
Вибрационные насосы водолей технические характеристики
Марка «Водолей» имеет большой модельный ряд оборудования для подачи воды:
- это и насосы для работы с грязной водой, в которой имеется большое содержание песка;
- электрические насосы, с центробежной системой.
Скважинные насосы Водолей
К скважинным насосам относятся следующие модели:
- насосы Водолей 1 БЦПЭ;
- насосы Водолей 3;
- Насосы Водолей 16.
Насос Водолей БЦПЭ 0,32 – производительность оборудования 0,32 м3 за 1 сек., за 1 час – это 3,6 м3 воды. Постоянный напор при высоте в 40 метров.
Идеальный вариант для частного дома, а также дачного участка. Также подойдем и при промышленном водоснабжении и для гашения пожаров. При включенном состоянии бесшумен.
Насос Водолей БЦПЭ 032-32У – весит всего 10,5 килограмм, имеет однофазный электродвигатель. Помимо подачи питьевой воды может справиться и с поливой земельного участка. Высота напора воды достигает 32 метра, а производительность за 1 час – 1,2 м3.
Насос Водолей БЦПЭ 0,5 – используется в скважинах диаметром от 120 мм. Оснащен мощным двигателем, который обеспечивает напор воды на определенную высоту.
Самой популярной моделью является насос Водолей БЦПЭ У 05-32. Используется для скважины диаметром менее 110 мм. Постоянный напор воды – до 48 метров. Производительность составляет 3,6 литров в час. Цена на данную модель является доступной и составляет 7000 рублей.
Предназначен только для работы с чистой водой. Вес 4 килограмма.
Имеет пластмассовый корпус и резиновый поршень. Обработан компаундом, что делает такое оборудование водонепроницаемым.
Подходит для неглубоких скважин или водоемов. Для управления насосом имеется пульт.
Поверхностные насосы Водолей
Удобен, если рядом находится какой-нибудь водоем. Не допустимо опускать в воду данный насос, т.к. все внутренние системы не защищены, и при попадании влаги сразу же выйдут из строя.
Две основные модели, которые в свою очередь имеют подвиды:
- насос Водолей БЦПЭ 1,2 – производительность достигает 1,2 м3 в 1 сек. Напор водяного столба достигает 80 м. От выбранной модели зависит и масса насоса: от 7 до 24 кг.
- Насос Водолей БЦПЭ 1,6 – показатель производительности насоса 1,6 м3 в 1 сек. Стабильный напор воды при высоте в 40 м. Вес прибора также зависит от разновидности.
Дренажные насосы Водолей
Дренажные – такой насос используется для откачки грязной воды с только что вырытой скважины, или для осушения подвальных помещений.
В дренажные насосы обязательно встроены фильтрующие системы, во избежание попадания твердых частиц в оборудование. Положение, в котором используются такие насосы – вертикальное.
Двухклапанный вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие характеристики:
- производится в Украине;
- соответствует всем государственным стандартам;
- отвечает всем требованиям безопасности;
- погружной с двухклапанной системой забора воды;
- высота водяного столба достигает 63 метра;
- предназначен для работы в скважинах и колодцах на глубине не более пяти метров;
- устанавливается вертикально;
- диаметр скважины должен быть от 90 мм.
Согласно отзывов, двухклапанных вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие достоинства:
- простой в использовании;
- само оборудование легкое (вес всего 3,8 кг.) и компактное, поэтому с ним легко справиться один человек;
- не требуется, сначала заполнять водой;
- изготовлен из качественных материалов, с антикоррозийной обработкой;
- неприхотлив в работе.
Эта модель является идеальной для подачи питьевой воды, и для использования в целях пролива огорода. Конструкция насоса Водолей Посейдон уникальна и выполнена из качественных материалов.
Вибрационный насос Водолей состоит из электрического двигателя и насосного оборудования.
К каждому насосу приложена инструкция с правилами эксплуатации, в которой отражено следующее:
- Температура воды в которой находиться насос не должна превышать 350С;
- Пульт от насоса должен быть защищен от попадания на него осадкой;
- Между дном скважины и насосом должно быть расстояние не меньше 40 см;
- Включенный насос должен полностью находиться в воде;
- Прежде чем подключить насос в электрическую сети, сначала его необходимо опустить в воду на 10 минут;
- Насос предназначен только для перекачивания чистой воды.
Преимущества использования вибрационного насоса Водолей:
На официальном сайте Винница Вы найдете полный ассортимент вибрационных насосов Водолей.
Чистка и мелкий ремонт насоса
Иногда случается, что устройство перестает вращаться и перед его владельцем встает вопрос, как разобрать насос водолей. Следует знать, что в аппарате нет внутреннего фильтра, а сетка, улавливающая камни и крупный песок, устанавливается снаружи, между насосной частью и двигателем. Поэтому если прекратилось вращение, скорее всего причина кроется в повреждении или засорении рабочих колес. Если засор минимальный, можно попытаться справиться с проблемой самостоятельно. Чистка производится поэтапно:
- Нужно снять защитную сетку. В новых моделях она крепится при помощи специального зажима, который можно открыть, поддев его отверткой и слегка придавив в середине. На старых устройствах стоят два обычных винта, которые легко можно открутить.
- На широких моделях насосов дополнительно снимается кабель-канал – небольшой металлический желобок, который защищает кабель от повреждений.
- Двигатель отделяется от насосной части путем откручивания четырех болтов, понадобится ключ на 10. Затем снимаются пластиковые муфты, передающие усилие двигателя на насос.
- Разобранная конструкция очень аккуратно, чтобы не повредить кабель, укладывается на горизонтальную поверхность.
- Затем нужно попытать провернуть вал головкой на 12 или торцовым ключом, придерживая при этом рукой верхнюю часть устройства. Как только вал шевельнется, следует сразу направить струю воды в насосную часть, чтобы попытаться вымыть оттуда частицы, которые заклинили устройство. Если все удалось и вал свободно вращается, тщательно промываем насос, после чего собираем его в обратной последовательности.
В случае если повреждены рабочие колеса, без разборки насосной части не обойтись. Эту операцию специалисты рекомендуют перепоручать работникам сервиса, поскольку потребуется замена испортившихся деталей.
Специалисты рекомендуют ремонт устройства проводить в условиях сервиса
Довольно часто владельцы устройства, констатирующие прекращение вращения оси в насосной части, считают, что заклинило подшипник. Однако находящийся в этой части единственный подшипник скольжения заклинить не может. Это проблема с рабочими колесами, которые, скорее всего, придется менять.
При наличии запасных деталей можно попытаться провести ремонт насоса водолей своими руками. Для этого нужно:
Сильно сжать корпус снизу и сверху, упираясь в латунный элемент нижней части устройства.
Осторожно вынуть узкогубцами стопорное кольцо, которое держится в специальной канавке и при сильном сжатии корпуса ослабляется.
По очереди снять все рабочие колеса, затем упорную крышку с подшипником.
Устранить заклинивание и собрать все в обратном порядке.
Стоит заметить, что в условиях сервиса разборку и последующую сборку насоса осуществляют при помощи специального пресса. Поэтому в домашних условиях выполнить операции будет крайне затруднительно, если не просто невозможно.
Можно с уверенностью утверждать, что центробежный насос водолей – практичное, простое и эффективное устройство для подачи воды в автономной системе водоснабжения. Если соблюдать все требования инструкции по его эксплуатации и регулярно проводить обслуживание, он безупречно прослужит длительный срок.
Технические характеристики и цена
Агрегаты российского производства от компании Промэлектро представлены многочисленными моделями, отличающимися производительностью, напором и высотой подъема воды – главными оценочными качествами любого глубинного насоса. Рассмотрим подробнее:
БЦПЭ-0,32-63У
Девять моделей с качественными характеристиками.
Бытовой центробежный погружной электронасос данной марки пригоден для малодебитных скважин с производительностью – до 0,32 куб. м/час. Используется для дачных нужд при глубине скважины до 63 м. Стандартные силовые условия – 220 В, 50 Гц, мощность – 1000 Вт. Цена – 10,5 тыс. рублей. Бюджетный вариант для комфортного летнего проживания.
БЦПЭ-0,5
Вариантов серии – 8.
Производительность увеличена, следовательно, можно рассчитывать на обеспечение не только огородных нужд, но и условий жилого дома – санузлы, кухня, автомойка. У насоса встроена защита от перегрева двигателя, есть боковой забор воды – достоинство для откачки подтопления в глубоких шахтах. Цена – от 7,5 до 17,5 тыс. рублей.
Водолей БЦПЭ-1,2
Отличаются хорошей производительностью до 1,2 куб. м/час, однако, их нельзя использовать для откачки канализации с температурой стоков выше 35 градусов. Кроме того, насос не рекомендуется устанавливать в песчаных грунтах – есть риск поглощения минералов, что негативно скажется на работе двигателя. Серия представлена моделями числом – 8.
Цена от 8 до 18 тыс. рублей.
БЦПЭ-1,6
Наиболее «продуктивный» агрегат, выдающий на гора до 1,6 куб. м/час. Модель безопасна для установки и ремонта. В комплект предлагается специальный капроновый шнур для монтажа в глубинные скважины до 100 м. Три модели пользуются популярностью у владельцев, применяющих их для любых целей – будь то откачка воды или поднятие питьевого ресурса.
Цена от 12 до 15 тыс. рублей.
Выбрать истинно свой вариант требуется тщательно. В противном случае насос либо не сможет обеспечить все нужды владельцев дома, становясь бесполезным приобретением. Либо сделает эксплуатацию слишком накладной – электричество нынче в большой цене.
Основные преимущества насосов
За последние годы на российском рынке насосы Водолей стали довольно популярными и украинское производство уже никого не смущает. Опаска давно прошла и все больше монтажников рекомендуют к установке в частных домах именно эти насосы.
Выделим основные достоинства насосов Водолей:
- Отличная цена. Потратить немного средств на хорошую вещь удается совсем не так часто как хотелось бы. В данном случае Водолеи окажутся удачным примером.
- Комплектация. Самое приятное — это электрический кабель в комплекте. Для любого погружного насоса это очень серьезный аргумент в пользу покупки уже готового решения.
- Ремонтопригодность. Все насосы ремонтируются и при этом стоимость запасных частей невелика. Однако произвести ремонт самостоятельно (без специального инструмента) крайне сложно.
- Широкая линейка оборудования. Погружные насосы Водолей насчитывают более 40 моделей. Насосы для узких скважин, для малодебитных колодцев и естественных источников водоснабжения.
Качество, не уступающее европейским брендам. 100% контроль качества и отработанная конструкция не доставляют хлопот с поломками многие годы. Совсем.
Особенности насосов
Насосы Водолей серии БЦПЭ 0,5 имеют номинальный расход в 1,8 м³/ч (максимальный 3,6 м³/ч). Этого более чем достаточно для семьи из 3-4 человек. При этом номинальный напор насосов этой серии доходит до 100 метров. Данные насосы предназначены для колодцев и скважин с внутренним диаметром от 110 мм.
Номинальный расход насосов Водолей серии БЦПЭ 1,2 составляет 4,3 м³/ч (максимальный 9,6 м³/ч). Насосы этой серии могут использоваться для водоснабжения нескольких домов, производств, заполнения водонапорных башен либо больших емкостей. При этом номинальный напор насосов этой серии доходит до 80 метров. Внутренний диаметр скважины также должен быть не менее 110 мм.
Насосы Водолей серии БЦПЭ 0,32 имеют номинальный расход в 1,15 м³/ч (максимальный 3 м³/ч), а номинальный напор составляет рекордные 140 метров. Основных преимуществ сразу два — возможность работы при малых расходах, а с другой стороны обеспечение очень высоких напоров. Их выбирают при низком дебите колодца или скважины или низком водопотреблении. Диаметр скважины должен быть не менее 110 мм.
Если Вы только приступаете к строительству дома, то постарайтесь максимально полно представить себе всю будущую систему водоснабжения. Это нужно для оптимального выбора погружного насоса Водолей конкретно для Ваших условий.
Например, если Вы собираетесь брать воду из неглубокого (5-10 метров) колодца или скважины и использовать насос Водолей только для полива или наполнения емкостей, т.е. не ставите задачей создание автоматической насосной станции, то Вам подойдут самые небольшие, выпускаемые компанией «Промэлектро» насосы: Водолей БЦПЭ 0,5-16 У или Водолей БЦПЭ 0,5-25 У. А если насос нужен для создания автоматической насосной станции, т.е. для работы совместно с гидроаккумулятором и реле давления, то выбор насоса необходимо вести по всем правилам.
Разновидности насосов
В зависимости от условий эксплуатации насосы Водолей могут быль поверхностными, погружными и глубинными. Все насосы имеют два отсека – насосный и моторный. Принцип действия рабочего органа вибрационный или центробежный. Общее требование – насос работает только в водной среде.
Поверхностные насосы Водолей устанавливают неподалёку от скважины. Заборный шланг, он же всасывающий патрубок, может поднимать жидкость на уровень до 9 метров. Условие работы – перед пуском всасывающая труба должна быть под заливом, поэтому на линии необходима установка обратного клапана. Насос может откачивать чистую воду из открытых водоёмов и колодцев, легко перемещается, стоит недорого. В линейке имеется 3 модели серии БЦ, для перекачки воды температурой до 35С. Работает агрегат не шумно, так как однофазный двигатель имеет малую мощность, исполнение простое, не влагозащитное.
Погружной насос Водолей включается в работу через 10 минут после опускания в камеру. Незаполненный аппарат включать нельзя – поломка неизбежна. Состоит насос из двигателя, рабочего органа, кабеля, поплавка и трубы нагнетания. Погружной насос устанавливается в колодце способом подвеса или стационарного закрепления. При этом в комплекте должна быть защита от сухого всасывания и термореле. Применяется оборудование серии НВП. Оборудование имеет меньшую производительность, но не забивается при работе на мутной воде. Используют и изделия серии БЦПЭУ. Погружные насосы устанавливают на глубину до 7 м с производительностью до 3,8 м3/час. При этом сечение обсадной трубы должно быть больше 110 мм.
По теме:
НАЗАД
ВПЕРЕД
1 из 48
Если скважина глубокая, необходимо использовать скважинный насос Водолей. Скважинным называют изделие, которое имеет большую мощность, и может подать воду из скважины на песок с нужным напором. Это центробежные винтовые установки с удлиненной рабочей камерой. Модели серии БЦПЭ устанавливают на скважины сечением 120 мм.
Глубинные насосы Водолей устанавливаются в артезианском колодце большой глубины. Применяются:
- центробежные;
- вибрационные мембранные установки.
Вибрационные насосы можно установить даже в узкой трубе, так как корпус выполнен с наружным сечением 86 мм. Устройства серий БЦПЭ и НВП имеют электрический привод переменного тока с сетевым напряжением 220 В и частотой50Гц. Аппараты могут подать агент с глубины 200 м на высоту до 150 м. В зависимости от производительности, вес глубинного насоса Водолей БЦПЭ может достигать 17,8 кг и иметь линейный размер до 2,5 м. Глубинные механизмы оснащены всей необходимой автоматикой, конденсатную коробку выносят за пределы скважины. При монтаже насос располагают на уровне 1.0 – 0,4 м от дна скважины, чтобы поднимать отстоявшуюся воду.
Центробежный насос для скважины Водолей выпускается в различных модификациях. Они отличаются:
- мощностью;
- напором;
- номинальным и максимальным расходом;
- размером и количеством ступеней.
Работу центробежного насоса обеспечивает двигатель, с вала которого вращение передается на лопасти рабочего колеса через герметичную перегородку. В зависимости от назначения используется несколько ступеней подъёма, обеспечивая нужные технические параметры.
Мембранный аппарат не имеет рабочего колеса. Моторный и рабочий отсек разделяет мембрана. За счёт колебательного движения от штока, создается необходимая подъёмная сила.
Погружные насосы используют чаще. Они работают с постоянным охлаждением двигателя в стабильных условиях, что увеличивает моторесурс. В среднем погружные устройства работают на 3 года дольше поверхностных.
