Инфракрасный теплый пол под ламинат: потребляемая мощность, как рассчитать расход

Монтаж и полезные советы

Поверхность основания выравнивается специализированными составами. Неровности или резкие перепады способны вывести из строя отдельные участки.

Выравнивание поверхности стяжки основания

Если основание из досок, рекомендуется выровнять горизонт при помощи ДВП или клееной фанеры. При сильных перепадах, поверхность простругивается полностью электрическими фуганками, или места наивысших перепадов ручным инструментом.

• Термопленка;
• Соединительный провод;
• Клеммы подсоединения;
• Изолирующий материал.

Комплектующий набор требуемых материалов

Один из вариантов внешнего исполнения терморегулятора

В зависимости от напольного покрытия подбираются остальные комплектующие.

Монтаж инфракрасного пленочного теплого пола под линолеум или ковролин (видео)

https://www.youtube.com/watch?v=DblishKHMyc

Рассчитаем потребление электроэнергии для одной комнаты

Чтобы вычислить, сколько потребляет электроэнергии инфракрасный тёплый пол, нужно отталкиваться от его модификации и назначения — устройство будет основным или дополнительным источником обогрева.

Средний расход колеблется от 150 до 220 Вт, если плёнка — это основной источник тепла, то 150 — 200 Вт/м2, если дополнительный — от 100 до 160. При этом расчётное потребление составляет 2,5 Вт в час, но фактическое значение намного меньше. Снижать этот показатель позволяет установленный специальный аппарат управления. При помощи его, отдельные зоны помещения нагреваются по очереди, тем самым мощность плёночного пола можно снизить в 3 раза.

Показатель затрат на электроэнергию меняется от:

• вида системы — основная или дополнительная;
• мощности пола;
• температуры воздуха снаружи;
• степени утепления помещения;
• наличия терморегулятора;
• правильности монтажа;
• количества окон.

Поэтому, 100% точно рассчитать, сколько потребляет плёночный тёплый пол электроэнергии не возможно.

Пример расчёта потребляемой энергии

Расчет мощности для теплых полов

Watch this video on YouTube

Прежде чем приступить к расчёту, нужно вычислить площадь помещения, определиться с желаемой температурой, и рассчитать коэффициент теплопотерь, который умножается на мощность метра квадратного.

Произведём расчёт потребляемой электроэнергии на примере помещения, общая площадь которой составляет 60 м2. За вычетом мебели, размер помещения будет 40 м2.

Теплопотери с 60 м2 будут равны 30 Ватт на м2, или 0,03 кВт.

0,03 x 60 = 1,8 кВт в час — столько происходит потерь энергии за час.

Чтобы компенсировать данные потери и создать комфортную атмосферу в комнате, потребуется больше энергии на 0,2 кВт, то есть 2 кВт. Такая мощность должна быть у плёночного пола без терморегулятора.

Если планируется пол с терморегулятором, то мощность 1 метра квадратного должна равняться 2000/40 = 50 Вт/м2.

При установке программируемого терморегулятора требуется более мощная плёнка — 80 Вт/м2. При наличии данного устройства пол будет работать в 2 раза меньше. Несмотря на это, в квартире будет комфортная температура, а потребление электроэнергии небольшое. Вместо 1,8, всего 0,8 кВт/час.

То есть, 0,8 x 24 = 19 кВт, а в месяц расход энергии плёночного тёплого пола составит около 600 кВт. Это в том случаи, если инфракрасный пол выступает основным источником обогрева.

Чтобы определить затраты в денежном эквиваленте, необходимо воспользоваться простой формулой — умножить 600 кВт на стоимость 1 кВт.

Как сократить затраты на ресурсы

Снизить расходы на оплату электричества можно, если учесть все нюансы работы теплого пола. При недостаточной теплоизоляции дома никакие ухищрения не помогут.

Правильная установка терморегулятора

Датчик и терморегулятор необходимо ставить в каждую комнату и настраивать отдельно

Сколько энергии потребляет теплый пол, зависит от типа и способа установки регулирующего устройства. Рекомендации следующие:

• Настройки электронного устройства точны: температуру можно установить до 1 градуса. Это более экономичный режим работы.
• Программируемый термодатчик снижает температуру в период, когда обитателей жилища нет дома. Таким образом можно сэкономить до 30% энергии.
• Монтируют прибор в самом прохладном месте.
• Терморегулятор ставят в каждую комнату, поскольку комфортная температура в ванной и спальне разные. Если обогрев в разных помещениях будет контролировать только один прибор, все помещения будут нагреваться одинаково, а это ведет к перерасходу.

Обогрев полезной площади

Обогревать пол под мебелью или оборудованием нет нужды. Кабели или ИК-пленку укладывают только на открытые участки пола, где человек соприкасается с покрытием. Эту площадь называют полезной или активной.

Монтируют нагревательные элементы на расстоянии не менее 20 см от стены – размеры полезной площади уменьшаются и за счет соблюдения ограничения.

Многотарифный счетчик

Трехтарифный счетчик для снижения затрат в ночное и рабочее время

Двух- и трехтарифный счетчик учитывает количество потребленного электричества в зависимости от времени суток: днем, ночью, в период утреннего пика. Стоимость электричества в разное время суток отличается. 1 кВт ночной энергии стоит на 50–70% ниже, чем дневной. Утром и вечером цена самая высокая.

Многотарифный счетчик в сочетании с запрограммированной работой термодатчика снижает стоимость ночного обогрева за счет учета по другом тарифу и за счет снижения температуры.

Утепление строения

Теплоизоляция – главное условие меньшего расхода. Утеплению подлежат все элементы строения:

• плохо сконструированные стены пропускают до 30%;
• через неутепленный фундамент теряется 20% тепла;
• холодная крыша, даже с учетом чердака пропускает до 25%;
• окно в старой деревянной раме теряет до 25%;
• через места входа внешних коммуникаций исчезает еще 5%;
• вентиляция обеспечивает 15% потерь.

Снижение температуры помещения

Максимально допустимая температура нагрева пола высока – на выходе датчик воздуха может показать 30 С. Это очень много. По статистике температуру чаще выставляют в диапазоне от 23–25 С. На деле комфортная обстановка сохраняется и при более низких показателях – 21–22 С. Снижение нагрева всего на 1 градус уменьшает расходы на 5%.

Финишное покрытие — влияние на затраты по энергоресурсам

Во время выбора финишного материала для изготовления теплых электрических полов, необходимо убедиться в наличии специального значка, который свидетельствует о вероятности комбинирования с соседним устройством обогрева.

Зачастую в качестве основного материала используют паркет, линолеум, ламинат или плитку из керамики.

Еще одним немаловажным фактором для расчета уровня расхода электрической энергии на «квадрат», является теплопроводимость финишной отделки. К примеру, деревянное покрытие или ламинат обладают незначительной степенью обогрева, следовательно, затраты на изготовление полов заметно вырастут.

Если речь идет об экономии, то лучше отдать предпочтение линолеуму, керамическим плиткам или ковролину. Рассматриваемые материалы быстро прогреваются, что значительно снижает расход энергоресурсов.

Укладка электрического пола с линолеумом:

Как уменьшить затраты на электричество при использовании пленочного

Выбор мощности

Для комфортного подогрева полов в городских квартирах достаточно пленки мощностью 150 Вт/м.кв. Пленочный теплый пол устанавливается в тех местах, где необходим подогрев.

Для основного отопления и комфортного подогрева пола применяются пленочные теплые полы мощностью 220 Вт/м.кв, например, термопленка Marpe Normal GSM. При этом следует соблюдать рекомендации производителей по монтажу систем отопления на первых этажах, в загородных домах и балконах с применением сплошных карбоновых пленок (например, Marpe Black Heat), которые имеют дополнительные слои защиты от влаги. Площадь покрытия – порядка 70% общей площади помещения.

Утепление помещения

При использовании инфракрасного теплого пола как основного отопления в загородном доме, большое значение будет иметь продуваемость помещения. Если все вырабатываемое тепло уходит через щели, для поддержания необходимой температуры пленка будет работать дольше и, соответственно, количество электроэнергии затрачивается значительно выше.

Для экономии электроэнергии необходимо использовать утеплители, позволяющие сократить теплопотери. Двойные и тройные стеклопакеты, а также плотно подогнанные двери позволяют избежать потерь большого количества тепла.

Использование теплоизоляционного слоя

При монтаже инфракрасного теплого пола как в загородных, так и в многоквартирных домах, рекомендуется использовать теплоизоляционную подложку. Она изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой толщиной в несколько миллиметров и неметаллизированным отражающим слоем. Такая подложка не только защищает пленку от конденсата и короткого замыкания, но и позволяет направить все тепло в помещение исключая прогрев межэтажного перекрытия, экономя при этом до 40% электроэнергии по сравнению с кабельными системами обогрева.

Для полноценного отопления помещения достаточно застелить порядка 70% площади пола помещения. Монтаж нагревательных элементов под мебелью и бытовой техникой не только нецелесообразен с точки зрения расхода электроэнергии, но и нежелателен в связи с возможностью повреждения напольного покрытия или перегрева пленки.

Использование программируемых терморегуляторов

Значительное сокращение расхода электроэнергии обеспечит применение программируемых терморегуляторов для каждого помещения. Это позволит регулировать температуру в каждом помещении в отдельности в зависимости от дня недели и времени суток.

Если непрограммируемые терморегуляторы направлены на поддержание заданной температуры, отключая нагрев при достижении нужного значения и включая его при снижении температуры, то программируемые способны регулировать ее в зависимости от времени или отключать нагрев вовсе. За счет снижения температуры обогрева на 1 °С происходит экономия примерно 4% электроэнергии. Применение программируемого терморегулятора по сравнению с обычным обеспечивает экономию до 30% электроэнергии.

Соблюдая данные рекомендации, Вы сможете значительно сэкономить на расходах за электроэнергию и сохранить тепло в доме при использовании пленочных теплых полов.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону или электронной почте .

Здесь вы узнаете:

Инфракрасные теплые полы стали отличной альтернативой традиционным водяным полам, использующим для обогрева энергию теплоносителя. Их выбирают многие потребители, стремясь получить дополнительный источник тепла. Расход электроэнергии пленочного теплого пола немного кусается, но в сравнении с традиционным электрическим отоплением он несколько ниже. О конкретных цифрах будет рассказано в нашем обзоре.

Пример расчета

Чтобы рассчитать, сколько потребляет теплый пол, надо:

1. Определить активную площадь напольной отопительной системы.
2. Помножить ее на мощность за квадратный метр, указанную в паспорте.

В итоге получится максимально возможный расход электроэнергии. Однако столько кВт/ч пол потреблять будет только в случае включения его на полную и без регулировки термостатом. Но в реальности система электрического ТП работает по 5–20 минут в течение часа. И фактическое потребление будет в разы меньше.

График потребления электричества

Сложного в данных расчетах ничего нет. Разобраться, почему затухает газовый котел или как выполнить подключение бойлера, зачастую и то труднее. С нагревательным полом все проще.

При площади обогрева 12 м2 и мощности ТП в 150 Вт/м2 получаем номинальный расход для помещения – 1,8 кВт/час. Но по факту такой нагревательный пол будет расходовать около 0,3 кВт за каждый час использования. В течение 10 минут он будет греть, а потом 50 минут остывать. Однако многое здесь зависит от температуры за окном и настроек термостата.

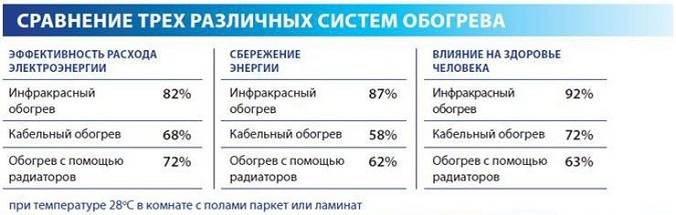

Сравнение разных систем обогрева

Справка

Единственное, о чем следует сказать детальнее – это коэффициент энергопотребления 0,35, который обеспечивает терморегулятор для теплого пола . Некоторые потребители зададутся вопросом: почему указана именно такая цифра? Дело в том, что принцип работы терморегулятора состоит в следующем – пленочный инфракрасный теплый пол нагревается до заданной температуры от 10 секунд до 1 минуты. После этого терморегулятор автоматически отключает питание и происходит естественное охлаждение термопленки . Этот процесс занимает от 2-х до 10 минут (в зависимости от степени теплоизоляции дома и опять-таки установленной температуры). Понятно, что в это время пленочный пол не потребляет энергии вообще. Когда же срабатывает температурный датчик, терморегулятор опять включает пол, и снова идет нагрев от 10 до 60 секунд. Потом опять отключение и т.д. Как видим, коэффициент 0,35 – это усредненный показатель реального энергопотребления.

В статье ответим на наиболее популярный вопрос по инфракрасным теплым полам: сколько потребляет теплый пол?

Рассмотрим от чего зависит расход и как сэкономить электроэнергию при использовании системы обогрева пленочных теплых полов.

Электрические теплые полы — виды и их особенности

В настоящее время на отечественном рынке можно выбрать несколько видов напольных систем электрического типа. Каждой из них характерен свой дизайн, потребление энергии и прочие эксплуатационные характеристики. Ниже в подробностях рассмотрен каждый вариант с учетом того, сколько потребляет электрический теплый пол.

Нагревательные маты

Термомат представляет собой кабельную конструкцию, которая прокладывается на специальной сетке. Это оптимальный вариант для помещения с большим количеством влаги. Нагревательные маты укладываются по специальной схеме под стяжку.

Данный вариант зачастую используют в помещениях с потолками небольшой высоты. Это обуславливается 3 см толщиной и мощностью термомата всего в 0.2 кВт на м². При этом электрический теплый пол запрашивает следующий расход энергии — 200 Вт в месяц.

Пол стержневого типа

Данный вариант относится к инфракрасным полам, однако в качестве нагревательного элемента используются стержни, а не карбоновые пластины. Мощность качественных электрических теплых полов насчитывает до 200 Вт на м².

Инфракрасная пластина

Данный элемент представляет пленочный теплый пол, укрепленный карбоновым слоем. Именно благодаря последнему материалу пластина обогревает пол. Преимущество в том, что мощность качественного инфракрасного теплого пола составляет 400 Вт на м². Также ИК-пластина положительно влияет на высоту потолков.

Кабель электрический

Подобные материалы всегда собирают положительные отзывы. Все провода в электрических теплых полах размещаются хаотично, однако многие мастера используют технологию укладки по змейке или улитке. После монтажа кабелей изделие заливают бетонным слоем, в результате чего в помещение уменьшается высота (на 5–10 см). Как правило, электрический кабель для полов должен обладать удельной мощностью не менее 0.01 кВт на м². Также при выборе нужно учитывать частоту витков.

Важнейшую роль играет энергоемкость изделия. Ее показатель должен составлять минимум 10 Вт. Для укладки 1 м² пола потребуется примерно 4–5 м электрического кабеля. Что касается обогрева, на «квадрат» будет в среднем уходить 150 Вт.

Факторы, определяющие мощность теплого пола

На выбор мощности устройства влияет много причин, которые нужно учитывать, чтобы отопительная система работала эффективно.

Климатические условия так же играют важную роль. Если дом находится в регионе с холодным климатом, то производительность отопительной системы следует выбирать с запасом.

Основной обогрев или нет

Один из факторов, оказывающих влияние на мощность — тип обогрева, то есть, система будет основным источником тепла или дополнительным. Если — это основная отопительная система, то требуется устройство более высокой производительностью, необходимый уровень удельной мощности — 200 Вт на м2.

Каждый вид греющего пола имеет свои стандартны по тепловой мощности на квадратный метр:

• кабельные — 220 — 230 Вт;
• кабельные маты — 100 — 160 Вт;
• инфракрасная плёнка — 130 — 230 Вт;
• стержневые — 130 — 160 Вт;
• водяные — 40 — 150.

Вид помещения и его размер

У каждого помещения в квартире своя функция, в зависимости от которой определяется температурный показатель. Кроме того, на температуру влияет площадь комнаты, и количество оконных проёмов.

К примеру, мощность обогревательной системы уложенной на лоджии должна быть выше, чем предназначенной для кухни.

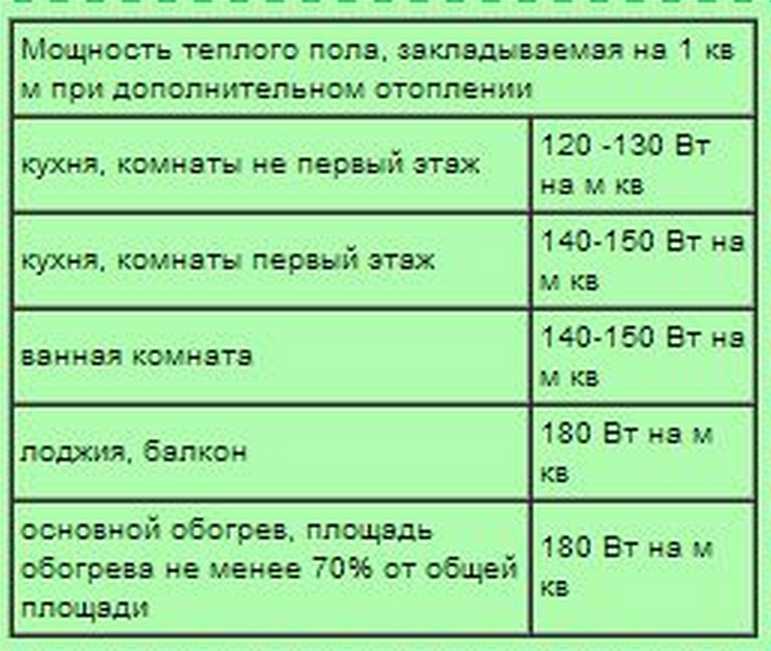

В большинстве случаев, производители электрических полов прикладывают рекомендации по данным параметрам:

• ванная комната — 150 до 180 Ватт/м2;
• остеклённый балкон — 150 до 180;
• кухня, спальня, коридор — 110 до 150.

При определении мощности тёплых полов в зависимости от размера обогреваемого помещения, не нужно брать в расчёт участки, где будет располагаться тяжёлая мебель, так как под ней установка обогрева не рекомендована. Естественно, чем меньше площадь комнаты, тем потребуется обогреватель меньшей производительности.

 Напольное покрытие

Показатель мощности обогрева во многом зависит от финишного покрытия. Ведь материал имеет разную степень теплопроводности.

При использовании тёплого пола под ламинат, затраты на теплоресурс возрастут, так как данный материал является плохим проводником тепла. Если использовать ковролин или линолеум, то нагрев произойдет быстрее, что приведет к экономии тепловой энергии.

Теплоизоляция помещения и тепловые потери здания

Теплоизоляция дома, от которой во многом зависят потери тепла — один из важнейших факторов при определении мощности тёплого пола на метр кв. При плохом утеплении (окон, дверей, перекрытий) система будет дольше работать, и больше потреблять теплоресурса, а это приведёт к увеличению расходов.

В старых панельных домах, толщина стен всего 10 — 15 см. В таких стрениях тепловые потери достигают 50%.

Температура в градусах	Хорошая изоляция (Вт/м2)	Средняя	Плохая
18	40	70	110
20	47	77	117
24	90	120	160

Приблизительную оценку теплоизоляции помещения можно произвести самостоятельно, используя онлайн-калькулятор. Согласно современных СНИПов, уровень теплозащиты должен быть в пределах 100 -130 Вт/м2.

Вид монтажа

Способ монтажа тёплого пола, также влияет на выбор его мощности. Ведь от толщины «пирога» зависит его теплоотдача.

Способы укладки:

1. Цементная стяжка — один из вариант монтажа. Бетонный раствор заливается минимальным слоем 30 мм. Для прочности конструкции на теплоизоляцию укладывается полипропиленовая фибра, или монтажная сетка, к которой крепится нагревательный элемент. Поверх заливается бетонная стяжка. Чем толще бетонный слой, тем время прогрева дольше, но при этом, тепло аккумулируется, что увеличивает период остывания.
2. Теплый пол под плитку — часто делается на старое основание. Сначала укладывается кабель с определённым шагом, чем он меньше, тем лучше. Нагреватель заливается плиточным клеем, после затвердевания монтируется плитка. Такой способ обеспечивает хорошую теплоотдачу.
3. Сухой монтаж под ламинат — если невозможно заливка бетонной стяжки, из-за тяжести конструкции, то осуществляется монтаж в штробы. Чтобы температура была равномерной по всей поверхности, штробы должны иметь глубину 10 мм, в которые укладывается нагревательный элемент. Если кабель высокой мощности — 180 — 200 Вт, то штробы рекомендовано делать глубиной 15 — 20 мм.

Тип терморегулятора

Терморегулятор — устройство фиксирующее сигналы от датчика температуры. Он отвечает за подачу электроэнергии в устройство, и при необходимости включает и выключает нагрев, что приводит к экономии ресурса.

Как правильно выбрать мощность теплого пола?

Watch this video on YouTube

Виды электрических тёплых полов

Сегодня на рынке огромный ассортимент напольных систем электрического типа. Все они делятся на несколько видов.

Ниже мы подробно разберем технические характеристики каждого вида, рассчитаем потребление электроэнергии в зависимости от типа помещения на 1 м2 в час, в месяц. Так же узнаем, как влияет финишное покрытие на энергопотребление.

Электрический кабель

Электрический кабель — провод, который укладывается произвольно, но чаще по схеме «улитка» или «змейка». Сверху конструкция заливается бетонной стяжкой, что уменьшает высоту помещения в среднем на 5 см. Удельная мощность такого кабеля от 0,01 до 0,06 квт/м2, выбор её зависит от частоты витков.

Энергоёмкость одного метра кабеля составляет от 10 до 60 Вт. Чтобы покрыть 1 м2 поверхности, требуется около 5 метров провода, тем самым для обогрева в среднем нужно 120 — 200 Вт электроэнергии.

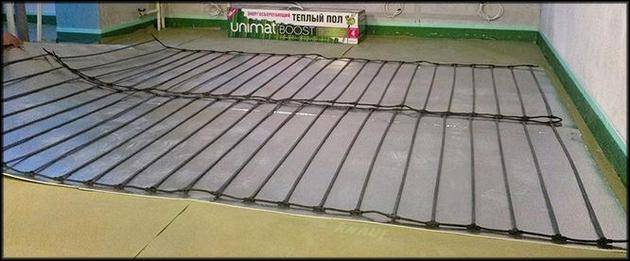

Термоматы

Нагревательные маты — конструкция из кабеля, который уложен по определённой схеме на специальной сетке. Монтируется чаще под стяжку, и прекрасно подходит для укладки в помещениях с повышенной влажностью.

Эта модель предназначена для комнат с невысокими потолками, так как толщина «пирога» всего 3 см. Мощность мат — до 0,2 квт/м2.

Средняя потребляемость квадратного метра нагревательного мата составляет 120 — 200 Вт.

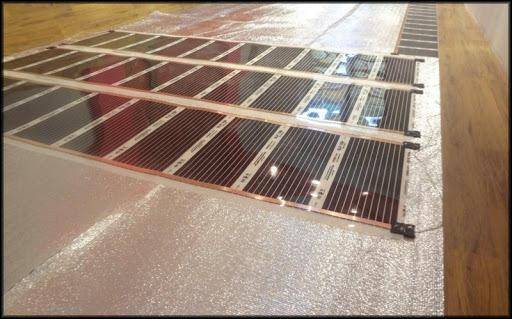

Инфракрасная плёнка

Инфракрасный тёплый пол — тонкая плёнка из полимера с нанесённым карбоновым слоем. При нагревании карбон излучает тепло.

ИК-плёнка не влияет на высоту потолков. В среднем наматывается около 150 — 400 Вт электроэнергии для прогрева 1 м2 плёнки.

Стержневой пол

Стержневой пол — относится к инфракрасному виду, только вместо карбоновых пластин содержит стержни. Его энергопотребление составляет 120 — 200 Вт на квадратный метр.

Расходы на обогрев дома ИК полом

Дальнейшие расчеты можно выполнить, взяв среднюю стоимость электроэнергии в регионе (цена может меняться в зависимости от месторасположения дома). Произведя несложный расчет потребляемой мощности до на 50 м², можно прийти к следующим результатам:

• Потребляемая мощность за месяц- 378 кВт.
• За отопительный сезон, 4 месяца – 1512 кВт.

Дальше делаем расчет затрат по электроэнергии. Средняя стоимость за 1 кВт в Москве составляет 4 руб. 50 коп. Получается, что за отопительный сезон придется заплатить приблизительно 6804 руб., при затяжной зиме и поздней весне 9072. В результате получается серьезная экономия на отоплении.

Конечно, эти результаты, возможно достичь только при всех перечисленных в предыдущем подзаголовке условиях.

Если планируется использовать ИК систему отопления, как основной источник обогрева здания, потребуется пленка с мощностью 240-400 Вт. Соответственно энергопотребление теплых полов с инфракрасным излучением возрастет приблизительно на треть, в редких случаях в два раза.

Выгодно или нет отопление от ИК пола

Как было показано, расход энергии на инфракрасный карбоновый теплый пол не настолько большой, чтобы категорически отказаться от использования ИК системы отопления.

К этому стоит добавить еще несколько экономических выгод от их использования:

• Низкие эксплуатационные расходы. Укладку пола можно сделать самостоятельно, в отличие от газового оборудования, при подключении не требуется никаких разрешений и согласований, оплаты изготовления проектов и т.д. Ремонт не требует больших экономических затрат.
• Рабочее потребление электроэнергии на м², ниже чем у аналогичной системы, нагрев пола в которой осуществляется с помощью нагревания кабеля. Для быстрого расчета энергозатрат при использовании ИК пленочных теплых полов существуют специальные таблицы. С их помощью можно подсчитать приблизительные расходы на отопление.
• Быстрый монтаж. Выполнение работ по укладке специалистами (утепление пола и монтаж системы отопления) займет приблизительно около 1 часа. При условии использования линолеума в качестве напольного покрытия.

То, сколько пол потребляет мощности в Ваттах, можно узнать из технической документации. При необходимости все расчеты и схему раскладки выполнят консультанты компании, продающей пленку.

Инфракрасные полы являются одной из самых экономных систем отопления, что делает их основными конкурентами газового и твердотопливного отопления.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Как рассчитать мощность водяного теплого пола

Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.

 Для расчёта мощности системы потребуется знать:

• площадь и конфигурацию помещения;
• расход теплоносителя;
• теплопотери;
• укладочный шаг.

Составление плана

Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.

Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.

Определение площади

При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.

Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.

Расчёт теплопотерь

Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.

При расчёте тепловых потерь учитывается:

• площадь комнаты;
• размер окон и дверей;
• высота потолка;
• число наружных стен;
• температура за окном;
• теплоизоляция стен;
• тип комнаты, которая находится выше.

Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.

Расход теплоносителя

Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.

Расход воды рассчитывается по формуле:

• G – расход воды в кг/ч;
• Q – тепловая мощность в Вт;
•  Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
• 0.86 — коэффициент теплоёмкости воды.

Шаг укладки и длина контура

Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.

Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.

Рассчитать длину контура можно по формуле:

где:

• F — площадь помещения;
• b — укладочный шаг.

Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.

Мощность пола

Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.

Хватит ли теплого пола для обогрева дома. Лайфхак от Cпроектируй.рф

Watch this video on YouTube

Плотность теплопотока рассчитывается по формуле:

где:

• q — показатель теплопотерь;
• F — площадь.

Производительность котла

Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.

К полученному результату нужно добавить 15% — это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.

Производительность современных котлов — 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.

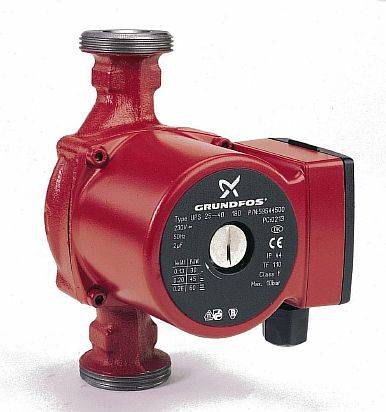

Циркуляционный насос

Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.

 Чтобы определить производительность насоса можно воспользоваться формулой:

где:

• Pн — мощность отопительного устройства в кВт;
• tобр.т — температурный показатель теплоносителя в обратке;
• tпр.т — уровень температуры в подаче.

Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.

После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.
