Схемы разводки отопительных сетей
Если принято решение соорудить ленинградскую систему отопления частного дома своими руками, существует несколько схем. При выборе определенной разновидности нужно учитывать особенности монтажа, преимущества и недостатки. Комбинированная отопительная система для частного дома
Вертикальная разводка
Вертикальная схема однотрубной системы отопления Ленинградка применяется в небольших двухэтажных домах. Можно использовать контуры атмосферного и закрытого типа с естественным или принудительным движением теплоносителя.
Вертикальные схемы сложнее реализовать, потому что трубопроводы нужно укладывать по верху стен с определенным уклоном для создания тока жидкости. Сначала теплоноситель поступает из котла в расширительный бак, а затем под давлением перемещается по трубопроводам к отопительным агрегатам. Для эффективной работы отопительной системы нагревательное оборудование монтируется ниже уровня радиаторов.
Горизонтальная разводка
Если решено использовать горизонтальную схему однотрубной системы отопления Ленинградка, то она применяется только в компактных домах с одним этажом. Все отопительные приборы монтируются по периметру комнаты вдоль стен.
Составляющие элементы горизонтальных систем с принудительной циркуляцией:
- нагревательное оборудование, подключающееся к трубам водоснабжения и канализации;
- циркуляционный насос, устанавливаемый на трубопроводе с обраткой;
- открытая расширительная емкость с отдельным патрубком для слива теплоносителя с целью защиты от перелива;
- отопительные приборы, укомплектованные кранами Маевского;
- трубы подачи и отведения;
- фильтрующее оборудование устанавливается перед котлом;
- шаровые краны для слива теплоносителя и заполнения системы водой.
В системах закрытого типа дополнительно устанавливается группа безопасности, состоящая из предохранительного клапана, манометра и воздухоотводчика. Здесь применяется компенсационный бак закрытого типа с двумя камерами и мембранной перегородкой.
Самотек и принудительная циркуляция
Отопительные сети могут быть с принудительной или гравитационной циркуляцией теплового носителя. Система отопления Ленинградка в частном доме от газового котла или электрического нагревателя бывает только с принудительным током. В противном случае повышается вероятность перегрева теплообменника, завоздушивания системы. Для принудительной циркуляции устанавливается насосное оборудование.
Для выбора оптимального варианта нужно сравнить обе разновидности:
В сетях с гравитационным течением жидкости используются трубы большего диаметра
Важно правильно рассчитать сечение трубопровода, определить его уклон и протяженность.
Контуры с естественным током целесообразно применять только в небольших одноэтажных домах, поскольку в других постройках они будут неэффективны.
Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения. Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно.
В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж
В контурах с принудительным током оборудование можно устанавливать в любом месте.
Самотечные сети в двухэтажных домах имеют один существенный недостаток – отопительные приборы на втором этаже нагреваются сильнее, поэтому на первом этаже приходится увеличивать количество секций.
Гравитационные схемы не применяются в постройках с мансардными этажами и домах сезонного пребывания.
Плюсы и минусы системы
К достоинствам «ленинградки» можно отнести:
- Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
- Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
- Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
- Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.
Впрочем, у системы есть и недостатки. Вот основные:
- Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
- Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
- Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.
Отличие от обычной однотрубной схемы
По сути дела, можно было бы считать «ленинградку» стандартной однотрубной отопительной системой, если бы не одно «но» — перемычки под радиаторами. Рассмотрим схемы ленинградской и типовой однотрубной отопительных систем.
Хорошо видно, что в обычном варианте нагретый теплоноситель проходит через радиатор и отдает следующему тепло в той мере, в какой оно осталось после нагрева предыдущей батареи. В «ленинградке» ситуация немного другая. Нагретая вода идет через радиатор и через перемычку, то есть в следующую батарею она попадает чуть теплее, чем если пройдет только через радиатор – этот эффект возникает за счет смешивания жидкости в отрезке трубы, идущим от перемычки к последующему элементу системы. Схема в обоих случаях показана на шести составляющих, и разница на последнем составляет всего пять градусов, но даже это различие стоит дополнительных усилий и затрат по созданию байпасов.
Тонкости монтажа и описание частых ошибок
В схеме системы отопления «ленинградка» есть ряд «узких мест», которым надо уделить максимум внимания для эффективной работы системы.
Положение накопительного бака. В двухэтажном доме этот элемент может быть расположен только на чердаке. При этом для закрытых котлов чердак может быть и не отапливаемым, для баков открытого типа обязательно утепление и обогрев помещения.
Соответственно электрокотел или другой тип оборудования для нагрева теплоносителя должен быть внизу, в подвале или котельной на первом этаже.
Количество радиаторов. Лучше всего вариант работает в небольших зданиях, куда требуется 5…6 радиаторов. Уже на шестом радиаторе при температуре подачи 80 градусов нагрев составит только 45 градусов, седьмой-восьмой работать практически не будут.
Выбор труб. В целях экономии для ленинградской схемы часто выбирают металлические трубы, причем не стальные нержавеющие или медные, а из черных сплавов. Стоит заметить, что для северных районов РФ полипропиленовые или из сшитого полиэтилена трубы не подходят вовсе: здесь температура носителя в морозы может достигать температуры плавления пластика (95 градусов Цельсия).
Для естественной циркуляции важно правильно подобрать сечение трубы – оно должно составлять не менее 1 дюйма (номинальный внутренний диаметр), а также уменьшить количество вентилей и кранов в коммуникации. В такой схеме наиболее уместен расширительный бак открытого типа с разгонным коллектором, размещенный выше уровня радиаторов

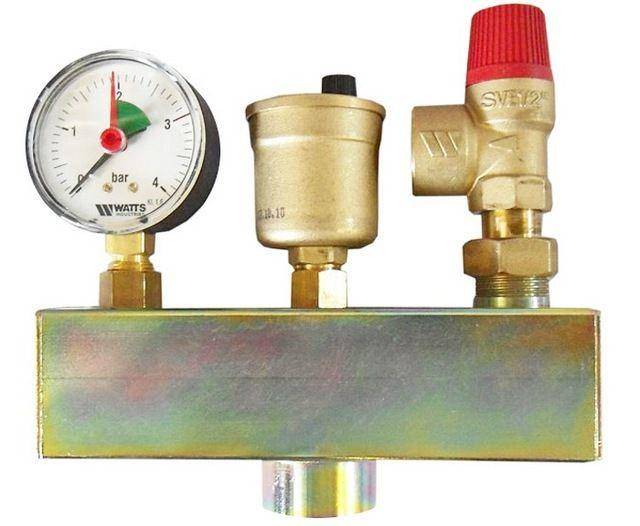

Для баков закрытого типа обязательно монтируется «группа безопасности». Это манометр, предохранительный клапан и автоматический воздухоотводчик. В противном случае при заметном увеличении давления в котле и расширительном баке возможно повреждение оборудования.
Нюансы проектирования и монтажа, типичные ошибки рассмотрены в видео.
Схема с принудительной циркуляцией (с насосом)
Теплоноситель циркулирует по контуру благодаря работе насоса. Подобный подход еще упрощает монтаж и настройку системы. Нет необходимости строго выверять сопротивление системы и их пропускную способность, ненужно соблюдать строгие углы наклона труб во время укладки. Однако добавляется один существенный нюанс – отопления зависти от наличия электроэнергии. Если нет электричества, нет и обогрева, притом даже без учета типа котла или способа распределения труб.
Оптимизировать схему с насосом можно как подбором диаметра трубы магистрали, байпаса и подключения радиатора, так и выбором запорной арматуры и игольчатых вентилей.
Схема с насосом
Насос включается на обратке, непосредственно перед котлом, где температура теплоносителя минимальна. Все разветвления по контурам обязательно формируются до насоса, как и ввод водопроводной воды для наполнения системы, слива и расширительного бака. Оптимальное давление в системе 1,5 атм.
Характеристики закрытой системы отопления
В данной разновидности систем отопления применяют закрытые мембранные баки, которые, в отличие от расширительных баков открытого типа систем, не требуют размещения в наивысшей точке.
Системы с закрытыми мембранными баками имеют массу преимуществ:
- бак расположить можно там, где котел, нет необходимости прокладывать трубу на чердак,
- отсутствует контакт между водой и воздухом, а, следовательно, и возможность растворения дополнительного кислорода в воде (это продлевает срок эксплуатации радиатора и котла),
- дополнительное давление можно создать даже в высшей точке отопительной системы, что уменьшает риск создания в верхних радиаторах воздушных пробок.
Чтобы дом быстро обогревался в самые холодные периоды, не достаточно установить котел и закрепить на стенах радиаторы – все компоненты отопительной системы следует соединить между собой. Вариантов решения поставленной задачи огромное множество. Однако простота конструкции и монтажных работа делают систему Ленинградку одной из самых распространенных и востребованных над конкурирующими.
Схема отопления Ленинградка – утопия или реальность?
Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?
Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?
Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.
В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:
- легко рассчитывать тепловую мощность радиаторов;
- возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
- возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
- допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
- допустимо применение недорогих пластиковых труб.
Для успешного функционирования двухтрубного контура необходимы такие условия:
- принудительная циркуляция (наличие циркуляционного насоса);
- установка закрытого расширительного бачка;
- стабильная температура и давление теплоносителя.
Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.
Ленинградка или двухтрубная система отопления – какая из схем лучше?
Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.
https://youtube.com/watch?v=XPku9lhd7Vk
Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).
Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.
Схема отопления Ленинградка: профессиональный монтаж и проектирование
Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!
ссылкой
Характеристики Ленинградки
При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:
- Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
- Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.
Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.
Для улучшения свойств оборудования его комплектуют различными приспособлениями:
- Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
- Термостаты направляют теплоноситель в нужные зоны.
- Вентили используют для регулировки циркуляции воды.
Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.
Достоинства и недостатки
К плюсам использования относят:
- Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
- Доступность – детали для сборки есть в любом строительном магазине.
- Система отопления частного дома Ленинградка при поломках легко ремонтируется.
Среди недостатков отмечают:
- Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
- Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
- Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.
Как правильно монтировать?
Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:
1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.
Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.
2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.
Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:
- Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
- Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
- В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
- Замыкают оборудование на нагревательном котле.
Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.
«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».
Григорий Астапов, Москва.
«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».
Олег Егоров, Санкт-Петербург.
«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».
Алексей Чижов, Екатеринбург.
С чего начать монтаж?
Обычно все строительные мероприятия начинаются с вдумчивого проектирования. Как правило, сперва создается чертеж. Для проектирования лучевой системы отопления необходимо сделать подобный чертеж со всеми элементами и размерами. Если данный чертеж не под силу сделать собственноручно, то его можно заказать в проектной организации.
Начало проектирования всегда начинается с оценки помещения, в котором будет смонтирована система отопления лучевого типа. Желательно это делать на ранних стадиях строительства, до того момента, когда в помещении еще не проведены отделочные работы. Элементы системы отопления лучше сразу спрятать в стены или под стяжку. В чертеже должны быть подробно указаны все элементы отопительной системы и где они будут располагаться. Также желательно указать более подробную информацию об отопительных приборах, так как на основе этих данных будет проектироваться система — в целом. Желательно указать точный объем отопительных приборов и из каких материалов они изготовлены. С помощью этой информации можно точно рассчитать, какое количество теплоносителя будет использоваться в системе отопления.
Очень важным моментом, на который нужно обратить внимание — это дополнительные потери тепла
В лучевой системе отопления длина труб несколько выше чем в обычной двухтрубной системе, и этот фактор тоже важно учитывать при проектировании и расчетах лучевой системы отопления
Чертеж также должен включать в себя план прокладки коммуникаций отопительной системы. Также в нём должны быть указаны все измерительные приборы, а также регулировочные и запорные элементы. В чертеже также указывается все дополнительные элементы, которые могут быть использованы в монтаже системы отопления. Подробная информация об этом дополнительном оборудовании и его монтаже также пошагово расписывается.
Принцип работы и типичные схемы подключения
В однотрубных системах радиаторы подключаются последовательно. Основная задача снизить стоимость материалов и упростить монтаж. С этим ленинградка справляется на «отлично». Кроме этого вне зависимости от выбранного материала труб упрощается процесс прохода по маршруту, время, затрачиваемое на подключение, и устраняется путаница в трубах.
За счет последовательности подключения на выходе общего контура системы температура теплоносителя существенно ниже, чем на входе. Это хорошо в техническом плане для систем с естественной циркуляцией при обустройстве теплоснабжения многоэтажных зданий. В частном доме эффект несколько снижается. С принудительной циркуляцией этот эффект, к сожалению, дает только недостатки. Последние в контуре перед котлом радиаторы всегда холоднее, чем первые. Подобный перекос решается установкой регулирующей и запорной арматуры и байпасов.
Конструктивно система отопления ленинградка бывает:
- горизонтальной;
- вертикальной.
Классический вариант ленинградки для частного дома и других одно-, двухэтажных зданий – это горизонтальная разводка. На рисунке представлены три варианта распределения труб и подключения радиаторов.
Основная идея заключается в том, что вначале прокладывается основная труба по периметру всего здания и замыкается на котел. Радиаторы подключаются параллельно к общей трубе двумя патрубками. Притом подходит как нижнее подключение, так и диагональное. Во втором случае ожидается повышение теплоотдачи.
Рассматривая участок общей трубы, замыкающей отводы к радиаторам как байпасы, выходит, что они подключены последовательно друг за другом. Вариант подключения без байпасов является частным случаем и не имеет смысла при наличии более 4-х радиаторов в контуре.
Общая труба, составляющая простой контур вдоль внешних стен здания, решает две проблемы:
- Простота и скорость монтажа.
- Существенное снижение проблемы теплораспределения при последовательном подключении радиаторов.
По общей трубе теплоноситель успевает попасть в крайний радиатор перед котлом, не теряя основную часть тепловой энергии.
При вертикальной ориентации ленинградки радиаторы включены последовательно на каждом стояке в отдельности, а сами стояки образуют параллельные контуры отопления. Смысл использования такого подключения раскрывается в свете обычного, для советского времени, стремления запустить дома в эксплуатацию как можно быстрее. Пока одна бригада пропускала трубы стояков по этажам, вторая следом врезала радиаторы в них. Не было нужды совмещать процессы или согласовывать нюансы работы этих бригад.
Для частного малоэтажного дома при выборе Ленинградки лучше отдать предпочтение горизонтальному варианту с разделением на два-три контура с принудительной циркуляцией теплоносителя
Важно при этом правильно распределить нагрузку и сопротивление каждого контура для равномерного прогрева
Вертикальная разводка подойдет для системы с естественной циркуляцией в домах с двумя и более этажами.
Основной проблемой, связанной с ленинградкой, является неравномерное распределение тепла по радиаторам. Они подключены фактически последовательно, потому теплоноситель успевает остыть, прежде чем доберется до последнего в контуре теплообменника. Решается это двумя способами:
- подбором диаметра труб;
- установкой регулирующей и запорной арматуры для каждого радиатора.
