Система отопления двухэтажного дома: типовые схемы и специфика проекта разводки

Системы отопления напольного типа

Монтаж системы напольного отопления монтируется непосредственно в процессе проведения ремонтных или строительных работ. Для монтажа напольной системы используют два варианта:

1. Скрытие змеевиков из труб в цементной стяжке.
2. Укладка труб в теплораспределительных металлических пластинах. Стяжка пола при этом не выполняется.

Концы труб напольного типа соединяются с коллектором. В контур осуществляется подача теплоносителя с максимальной температурой нагрева 50 градусов. Это становится возможным благодаря монтажу на коллекторе термоголовок RTL.

Теплый пол пользуется огромной популярностью, так как при использовании такой системы отопления происходит равномерный прогрев всего помещения. Как показывает практика, при монтаже такой системы не требуется дополнительно устанавливать радиаторы в комнате.

Как выполняется воздушное отопление двухэтажного дома?

К данной категории относятся все существующие способы обогрева без использования труб и теплоносителя (масла, воды, антифриза и различных других), потому как нагрев в помещении воздуха осуществляется с помощью непосредственного контакта с нагревательными элементами.

Использование булерьяна

Схема установки булерьяна.

Данная печь представляет собой топливник, который состоит из толстых труб с открытыми вниз и вверх торцами. Трубы греются и тем самым обеспечивают конвективное перемешивание в комнате воздуха. Ускорят процесс их направленность в разные стороны. В случае необходимости обогреть несколько изолированных помещений понадобится от булерьяна сделать разводку воздуховодов с принудительной либо естественной циркуляцией.

Имеются некоторые достоинства подобной конструкции. Данные печи способны обеспечивать практически полное сгорание топлива при помощи того, что ими будет обеспечено длительное тление при ограниченном притоке кислорода. Следовательно, обеспечивается КПД, который не может быть достигнут традиционными печками-буржуйками.

Булерьян не будет занимать большое количество места в частном доме и не нуждается в собственном помещении. Для отопления 2-х этажей печь вполне может размещаться в столовой или гостиной. Запахов и копоти не будет.

Разводка воздуховодов может обойтись дешевле, чем разводка отопительной водяной системы.

Существуют и некоторые недостатки.

1. Воздуховоды практически не возможно проложить по окончании чистового ремонта таким образом, чтобы не испортить эстетику помещения. План отопления 2-х этажного дома, источника тепла и проводки понадобится продумать заранее.
2. Любое отопление печью двухэтажного дома подразумевает хранение запасов угля, дров, торфяных брикетов либо пеллет.

Использование кирпичной печи

Русская печь чаще всего имеет внушительные габаритные размеры. Она может занять до 1/3 площади дома и отапливать несколько комнат. При этом двухэтажные отопительные печки — это несколько другие, более сложные конструкции.

Порядовка русской печи.

Каких-либо стандартов в области конструирования печей из кирпича не существует. Конкретная реализация будет зависеть от размеров помещения, фантазии печника, расположения печи и так далее.

Типичная отопительная печь на 2 этажа — топливник, который расположен внизу, а также колпак, делающий на 2 втором этаже несколько витков.

Варианты исполнения могут быть разными. Например, достаточно будет положить чугунную плиту на топливник, проложив под нее асбестовый шнур для изоляции помещения от продуктов сгорания. В результате получится варочно-отопительная печь на 2 этажа.

Печь может располагаться в углу или посреди комнаты. Можно провести водяное отопление 2-х этажного дома с естественной циркуляцией при помощи обыкновенного помещения змеевика в топливник.

Конструкция русской печи.

Полезно знать, что если планируется реализовывать данный план, рекомендуется заказать теплообменник из нержавеющей стали, потому как стальная конструкция может прогореть через несколько лет.

Если нет газа, то печное отопление является самым дешевым способом обогрева. Печь из кирпича способна радовать владельцев большой тепловой инерционностью. В большинстве случаев она протапливается раз в сутки на протяжении 2-3 часов, а остальное время она сможет отдавать тепло, которое было накоплено.

1. Понадобится запас топлива, который может занять большое количество места во дворе.
2. Достаточно сложно сложить печь так, чтобы она не дымила в помещение, не растрескивалась и чтобы через кладку не проступал конденсат.

Если владелец дома не боится экспериментов, он может попробовать сложить данную печь самостоятельно.

Простейшая схема

Основная сложность монтажа отопительной системы заключается в необходимости подачи теплоносителя на второй этаж здания. А главное преимущество однотрубных сетей — в их простоте и дешевизне монтажа. Независимо от способа разводки — верхнего или нижнего — они позволяют существенно сэкономить на материалах и комплектующих, сократив общую протяженность трубопровода. При необходимости разные типы систем отопления можно комбинировать между собой, увеличивая тем самым эффективность их работы.

Схема однотрубной системы очень проста. От котла отходит одна труба, к которой подключаются радиаторы. Пройдя через все элементы отопительной сети, труба возвращается в нагревательный агрегат. В результате теплоноситель проходит по замкнутому кругу, повторяя этот цикл раз за разом.

Особенность однотрубных схем заключается в разнице температуры теплоносителя в разных частях сети. Выходя из котла, вода имеет максимальную температуру. По мере прохождения по замкнутому контуру она постепенно остывает, отдавая свое тепло каждому из установленных радиаторов. Они в свою очередь отдают его воздушному пространству помещений.

Принцип работы такой системы определяет ее технические особенности:

• В сети может быть строго определенное количество радиаторов.
• Система не может масштабироваться и изменяться в процессе эксплуатации.
• Радиаторы, расположенные в удалении от котла, меньше нагреваются и, как следствие, хуже обогревают помещение.
• Схема не подходит для домов большой площади с большим количеством отапливаемых помещений.

Эти особенности определяют и недостатки однотрубных систем, а также ограничения на их использование. С другой стороны, если правильно смонтировать сеть отопления в двухэтажном частном доме и подобрать эффективное нагревательное оборудование, можно обеспечить комфорт, уют, оптимальный микроклимат и благоприятный для человека температурный режим.

Однотрубные системы имеют и плюсы, чем и определяется их популярность. Важнейшее преимущество — дешевизна монтажа за счет сокращения количества труб и времени.

Важно! Подобная схема подходит для домов разной этажности и с разной планировкой. Независимо от архитектурных особенностей дома она будет полностью охватывать все помещения

При монтаже допускается прокладывать лежак в стяжке пола. Для систем типа «теплый пол» однотрубная схема — идеальный выбор. Прокладка трубопровода может выполняться и по поверхности пола. В этом случае необходимо, чтобы лежак проходил как можно ниже.

Распространенные варианты подключения

Если вы решили обустроить однотрубную систему, придется выбирать между двумя видами:

• простая схема без регуляции;
• «ленинградка» с возможностью отключения отдельных радиаторов.

По способу управления первый вариант явно уступает второму, единственный его плюс – бюджетная стоимость.

Монтаж простой однотрубной системы горизонтального или вертикального типа отличается простотой и надежностью, однако регулировка температуры в сети невозможна (+)

Установка «ленинградки» обойдется чуть дороже, так как кроме труб необходимо приобрести комплект запорных кранов. С помощью байпасов и клапанов можно уменьшать/увеличивать количество теплоносителя, подаваемого в радиатор.

Схема устройства «Ленинградки»: при помощи запорной арматуры можно отключить на время отдельные ненужные радиаторы без изменения функциональных качеств всей системы в целом (+)

«Ленинградка» признана профессиональными теплотехниками лучшим вариантом однотрубной системы для 2-этажного жилого дома.

Комплектация и монтаж оборудования

• насос циркуляционного типа;
• газовый или электрический котел (мощность зависит от размеров дома, характеристик теплоносителя и т.д.);
• расширительный бак;
• трубы 20 мм и 25 мм;
• переходники, прокладки, заглушки;
• комплект радиаторов;
• краны Маевского.

Наряду со стальными трубами могут применяться полимерные или металлопластиковые, причем последним отдается предпочтение.

В отопительных контурах с закрытыми расширительными бачками стравливание воздуха производится с помощью автоматических спусников, оснащенных запорными клапанами и поплавками, или кранами Маевского, снабжающими каждый радиатор

Сначала находят подходящее место для котла и монтируют его, затем собирают трубопровод, ведущий к радиаторам. В местах радиаторных ответвлений и байпасов фиксируют тройники. Насос врезают на обратке, рядом с входным отверстием в котел, и подключают к электропитанию.

Место монтажа открытого расширительного бака – наивысшая точка системы, закрытый можно монтировать в любом удобном месте, например, в бойлерной. Радиаторы подвешивают к стенам с помощью специальных креплений, оборудуют заглушками и кранами.

Материалы для проведения однотрубной отопительной системы

Закрытая однотрубная система отопления предусматривает наличие следующих элементов:

• отопительный котел;
• расширительный бачок;
• насос;
• магистральные трубы диаметров 25 мм и радиаторные диаметром 20 мм;
• фитинги для соединения трубопровода и радиаторов;
• соответствующие радиаторы. Расчет подходящих вариантов радиаторов должен осуществляться еще до установки системы;
• краны Маевского, которые дают возможность выпускать воздух из каждого радиатора.

Кроме того, при установке «Ленинградки» необходимо по два перекрывающих крана на радиаторы и по одному – на все обходные линии.

С принудительной и естественной циркуляцией

Все представленные выше схемы могут создаваться на основе отопительных котлов любого типа. Например, схема печного отопления частного дома строится на основе дровяной или угольной печи, а разводка труб может выполняться практически по любой из вышеописанных схем. Правда, во многие из них не помешало бы добавить принудительную циркуляцию. Для чего она нужна?

Главным отличием системы с принудительной циркуляцией теплоносителя от системы с естественной является циркуляционный насос.

Как мы помним, для однотрубных отопительных систем характерно уменьшение температуры теплоносителя по мере удаления от котла – часть тепла остается в радиаторах. Эти потери частично компенсируются с помощью схемы «Ленинградка», но в некоторых случаях недостаточно и этого. Для того чтобы исправить ситуацию, в отопительную систему устанавливается циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя.

Принудительная циркуляция необходима и во многих других схемах, в том числе в двухтрубных. Все дело в том, что небольшой диаметр современных полипропиленовых труб, многочисленные соединения и повороты создают гидравлическое сопротивление. Кроме того, применение принудительной вентиляции позволяет обеспечить более быстрый прогрев домовладений.

Достоинства и недостатки принудительной и естественной циркуляции

У каждой системы есть свои достоинства и недостатки:

При отапливании помещения с большим количеством радиаторов циркуляционный насос просто необходим.

• естественная циркуляция проще и дешевле – отсутствуют расходы на циркуляционные насосы;
• принудительная циркуляция позволяет улучшить работу отопления в больших зданиях – в некоторых случаях можно обойтись и естественной циркуляцией, но тогда увеличивается время прогрева системы;
• принудительная циркуляция характеризуется легким гудением – естественная циркуляция обладает полной бесшумностью.

То есть во всем есть свои преимущества и недостатки.

На что оказывает влияние отопление открытого типа?

По каким-либо соображениям вы решаетесь начать монтаж самотечного вида отопления. При этом следует учитывать, что это отразится на подборе следующих факторов:

1. дизайн в доме при данном типе обогрева должен отвечать пожарной безопасности;
2. отсутствие контроля за равномерным распределением тепла;
3. представленные схемы отопления с естественной циркуляцией позволяют производить обслуживание и ремонт всей системы без особых затрат;
4. небольшие объемы работ, связанных с прокладкой трубопровода и подключением открытого расширительного бака для отопления;
5. оптимальная стоимость необходимого материала.

Если вас заинтересовала схема естественного отопления, то всевозможные примеры вы сможете отыскать на нашем сайте. Однако разобраться в чертежах удается не каждому специалисту. Поэтому мы рекомендуем обратиться за помощью к инженерам. Именно они смогут правильно рассчитать всю систему отопления, составить смету.

Проект отопления двухэтажного дома

Наиболее комфортные условия (22 – 24 градуса) поддерживают:

• в детских и комнатах пожилых людей;
• в ванной комнате и туалете;
• в сауне, спортзале или бассейне.

Для следующей группы помещений нормами установлена температура от 21 градуса:

• спальни и комнаты для гостей;
• комнаты обслуживающего персонала;
• помещения, сдаваемые внаем.

В жилой зоне минимально допустимая температура составляет 18°С:

• гостиная;
• рабочий кабинет;
• столовая.

В кухне, домашней мастерской или зимнем саду обычно устанавливаются дополнительные средства обогрева, стационарная же система отопления рассчитывается на 15 – 16 градусов.

В проходной зоне, куда входят прихожая, гараж или лестничная клетка, минимальная температура составляет 12 градусов.

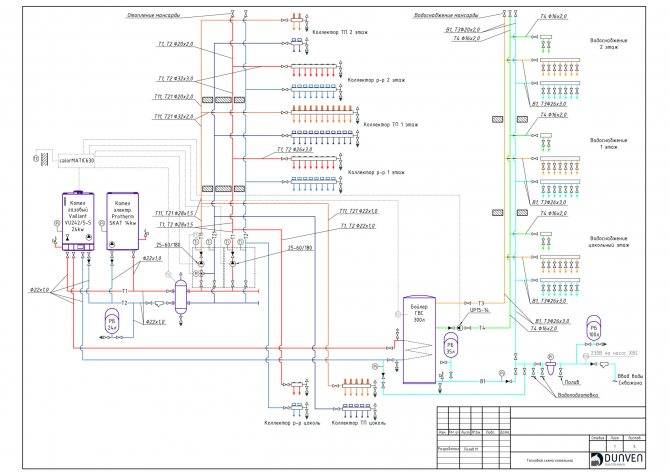

Типовая схема отопления и водоснабжения коттеджа

Далее выполняют расчет теплопотерь, в котором помимо указанных температур учитывают:

• Термическое сопротивление материалов, из которых сделаны ограждающие конструкции.
• Средняя температура самого холодного месяца в регионе строительства, а также за весь отопительный сезон.
• Коэффициент сезонной работы котла (для средней полосы – 0,5, севернее – 0,7, южнее – 0,3).

Величина теплопотерь через ограждающую конструкцию рассчитывается по формуле:

W= A * dT * (1/R * S),

где

• W – мощность тепловых потерь;
• А – площадь поверхности ограждающей конструкции;
• dT – разница между внутренней и наружной температурами;
• R – термическое сопротивление материала (при расчете многослойной конструкции данные параметры для каждого слоя необходимо суммировать);
• S – толщина слоя материала.

По вычисленным теплопотерям подбирают радиаторы в каждое помещение (их теплоотдача должна компенсировать утечки тепла с запасом в 20%) и теплогенератор.

Вода, воздух и электроэнергия

У владельца современного частного дома достаточно большой выбор вариантов организации отопления. Основными считаются воздушное, электрическое и водяное отопление.

Вариант #1 — обогрев с помощью воздушных потоков

Систему воздушного отопления необходимо предусмотреть еще на стадии составления проекта отопления двухэтажного дома, поскольку смонтировать ее в уже готовом строении крайне затруднительно. Воздушное отопление представляет собой систему воздуховодов, в которую нагнетается горячий воздух, поступающий из теплогенератора.

Горячий воздух поднимается вверх и вытесняет холодные слои к теплогенератору. Циркуляция воздуха при этом может быть гравитационной, т. е. основанной на протекании естественных физических процессов, или принудительной. В последнем случае предусмотрен монтаж специального вентилятора.

Воздушная схема отопления считается выгодной с экономической и экологической точки зрения, поскольку для ее реализации используется доступный возобновляемый ресурс — воздух. Однако для работы теплогенератора понадобится газ или жидкое топливо.

Вариант #2 — обогрев дома электричеством

Среди способов электрического отопления популярны такие устройства, как:

• электроконвекторы;
• система «теплый пол»;
• потолочные инфракрасные обогреватели.

Нередко в схему системы отопления двухэтажного дома включают «теплый пол» в качестве дополнительного источника тепла, наряду с воздушным, электрическим или водяным отоплением.

Инфракрасные обогреватели все чаще используют для отопления двухэтажного дома. Они просты в монтаже, эффективны, безопасны и расходуют минимальное количество электроэнергии

Электрическое тепло обычно используется там, где затруднительно или нецелесообразно использовать другие методы. ИК-обогреватели и конвекторы достаточно разместить в подходящем месте и обеспечить электропитанием. Монтаж системы «теплого пола» также не особенно сложен: греющий кабель размещают в бетонной стяжке или непосредственно под напольным покрытием. Основные недостатки этой системы — зависимость от наличия электроэнергии и довольно высокая стоимость энергоносителя.

Вариант #3 — традиционное водяное отопление

Самый привычный вариант отопления представляет собой систему соединенных между собой трубами радиаторов, по которым циркулирует горячая вода. Для подогрева теплоносителя могут быть использованы котлы, работающие на твердом или жидком топливе, газовые котлы, а также альтернативные варианты получения тепловой энергии:

• солнечные батареи;
• солнечные коллекторы;
• тепловые насосы;
• ветрогенераторы и т. п.

Чаще всего для частного дома выбирают газовый котел, как наиболее экономичный вариант. Там, где отсутствует централизованное газоснабжение, можно использовать сжиженный газ в баллонах. Нередки комбинированные системы, в которых наряду с газовым оборудование учтена возможность перейти на отопление твердым или жидким топливом.

Если владелец дома остановил выбор на газовом котле, составляется схема отопления двухэтажного дома, на которой должно быть указано размещение оборудования. Обычно в двухэтажном доме имеется либо подвал, либо чердак, либо то и другое. Разумно было бы установить котел в одном из этих мест.

Теплотехнический расчет системы отопления 2-х этажного частного дома

Теплотехнический расчет определяет рабочие параметры системы отопления — общую величину потерь тепла в здании, мощность оборудования, количество отопительных приборов и т.д.

Мощность теплогенератора рассчитывают по сумме теплопотерь дома, которая учитывает:

• площадь отапливаемых помещений;
• климатические условия местности;
• наличие и состояние, в котором находится термоизоляция помещений;
• материал и толщину наружных (несущих) стен, полов и перекрытий;
• конструкцию кровли, наличие технического этажа;
• герметичность и размер окон, уличных (балконных) дверей.

Теплопотери частного дома

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

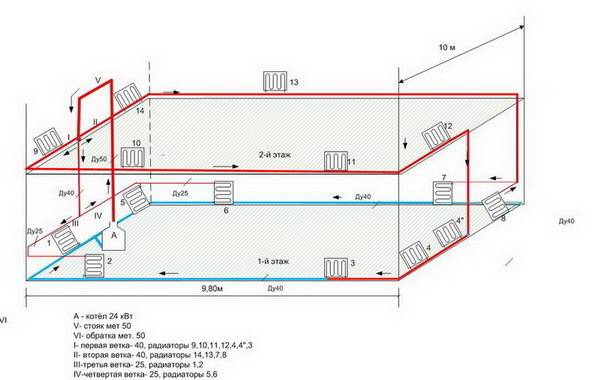

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Безопасная и эффективная отопительная система — дело рук профессионалов

Провести отопление в доме под силу каждому владельцу. Но без специальных знаний и опыта существует риск получить неработоспособную или малоэффективную систему. Вместо экономии средств, хозяин дома будет тратить ещё больше денег и личного времени, занимаясь переделками и устранением неисправностей.

А самодельные системы с принудительной циркуляцией теплоносителя бывают потенциально опасны.

В случае прорыва трубопровода, жидкость, находящаяся под давлением, может повредить имущество и вызвать пожар.

При обращении в фирмы, которые занимаются отопительными системами, инженеры разработают вариации схем отопления под конкретный дом, с учётом его индивидуальных особенностей.

Останется выбрать вариант исходя из материальных возможностей. Кроме того, фирма, выполнив работу, сможет взять на себя функции по обслуживанию и профилактике системы отопления в доме.

Отопительная система и ее виды

Большую популярность получила водяная система отопления, которая применяется активно не только в частных домах, но и в квартирах. Принцип такой системы заключается в том, что теплоносителем является вода, которая транспортируется от котла к радиаторам. Радиаторы отдают тепло в помещение, после чего охлажденная вода вновь поступает к котлу для нагревания.

Различают 5 видов схем отопления, которые могут применять при монтаже отопительной системы двухэтажного частного дома. К таковым видам относятся:

1. Самотечная или естественная циркуляция
2. Однотрубная система
3. Двухтрубная
4. Коллекторная или лучевая
5. Система напольного обогрева

Все виды способов отопления могут комбинироваться друг с другом, что позволит соорудить максимально эффективную схему. Чтобы узнать об особенностях каждого вида, нужно их проанализировать.

отопление

Подразумевает собой отопление частного сектора за счет использования природного тепла. Теплоноситель в систему отопления частного дома аккумулируется в глубоких слоях грунта. Сохранение постоянной температуры в глубоких слоях земли позволяет использовать тепло в благих целях. В качестве теплоносителя используется вода или антифриз жидкость.

Инновационные вид установки имеет массу плюсов: экологичный, безопасный, дает возможность постоянного получения необходимого количества тепла, не заставляет задуматься, когда и как промыть систему отопления в частном доме, и с помощью каких средств.

Для геотермального отопления применяют

Тепловой насос

Тепловой насос не вырабатывает тепло, а перекачивает его из недр земли. Сначала охлажденный теплоноситель системы отопления нагревается на несколько градусов проходя по наружному контуру. Затем, проходя через теплообменник передает тепло во внутренний корпус насоса с хладагентом. Из-за низкой температуры кипения, хладагент превращается в газообразное состояние, когда проходит через испаритель. Это происходит при низком давлении и температуре -5град. Далее, в компрессоре газообразный хладагент сжимается до высокого давления и температуры. Потом, находясь во втором теплообменнике газ передает тепло теплоносителю системы отопления. Таким образом хладагент остывает, переходит в жидкое состояние, а давление снижается и направляется на следующий круг. А нагретый теплоноситель поступает к отопительным приборам.

Геотермический грунтовый зонд

Установка геотермального зонда включает в себя несколько этапов работ:

1. Бурится скважина. Глубина скважины рассчитывается по требованию теплового обеспечения дома и зависит от грунта.
2. Зонд, внутри которого теплоноситель, опускается в скважину . Теплоноситель передает тепло из грунта тепловому насосу. Зонд бывает вертикальный и наклонный. Наклонные зонды используют, когда нет возможности заглубиться в грунт. Горизонтальные коллекторы часто используют под плитным утепленным фундаментом. Если есть грунтовые воды, то специалисты советуют применять колодезные установки.
3. Продуктивность геотермальной системы отопления зависит от отопительной системы в доме. Лучше всего замечено сочетание с системой «теплый пол», «теплые стены» и фанкойлами.

Основные узлы системы отопления

Котел, в котором происходит нагрев теплоносителя. Располагается ниже уровня радиатора и трубопроводов. После определения оптимального месторасположения котла необходимо наметить место установки радиаторов, прокладки трубопроводов и источника подачи воды в систему.

Трубопровод. Могут быть применяться стальные и пластиковые трубы.
Металлические трубы характеризуются высокой теплопроводностью, высокой стойкостью к механическим воздействиям. К недостаткам относят подверженность коррозии.

Поливинилхлоридные трубопроводы имеют ряд преимуществ: малый вес, быстрый монтаж, длительный срок эксплуатации, устойчивость к коррозии. За счет низкой температуры уменьшаются тепловые потери в трубопроводах.

Важно! Антифриз нельзя использовать в качестве теплоносителя в трубах из металла.

Радиаторы – для осуществления теплоотдачи. Применяются из разных материалов:

• чугунные;
• алюминиевые;
• биметаллические.

Алюминиевые рассчитаны на давление до 18 атмосфер. Главным преимуществом является высокая теплоотдача. Не рекомендован слив теплоносителя из сети на долгое время из-за подверженности материала коррозии.

Элементы управления системой отопления

Биметаллические. Применяют при повышенных напорах до 40 атмосфер. Характеризуются высокой теплоотдачей и прочностью.

Стальные. Рассчитаны на работу при давлении до 8 атмосфер. Как и алюминиевые, подвержены коррозии.

Чугунные — классический тип радиаторов. Имеют высокий коэффициент теплоотдачи. Преимущества: медленное остывание, устойчивость к коррозии.

• Циркуляционный насос (в случае искусственной циркуляции) для принудительной подачи воды в систему.
• Расширительный бак – для отвода избыточного давления теплоносителя.
• Термостатический и предохранительный клапан.
• Запорная арматура.
• Приборы КИПиА.

Отопление теплыми полами

Главная «фишка» теплого пола — установка одного крупного, но маломощного «радиатора» в подпольное пространство, вместо использования системы стандартных навесных радиаторов. Это обеспечивает более равномерное распределение тепла, повышает комфорт в помещении и, при грамотной реализации системы, снижает энергозатраты. Однако и теплый пол не лишен своих недостатков. К ним можно отнести:

• длительное время прогрева полностью остывшего помещения;
• возможность возникновения конденсата ввиду почти полной изолированности от внешних факторов;
• сложности расчета и монтажа системы.

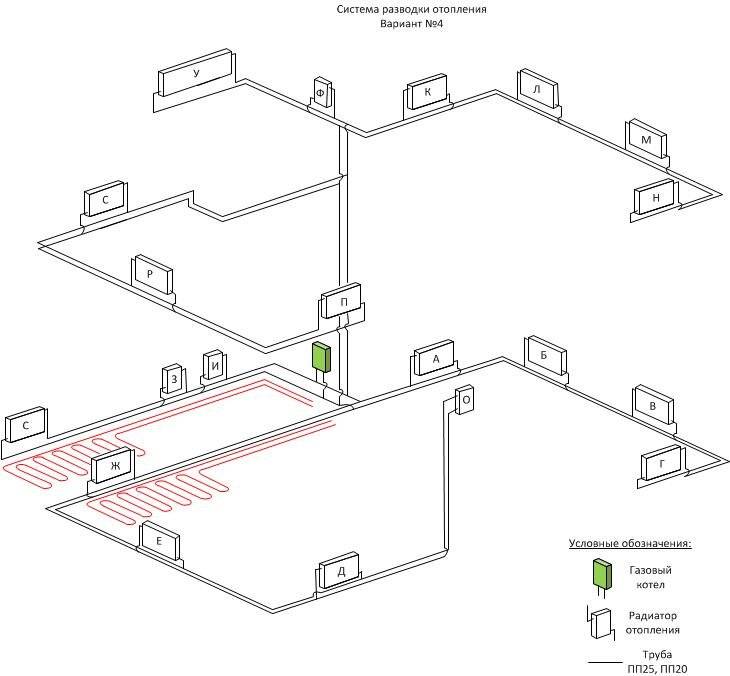

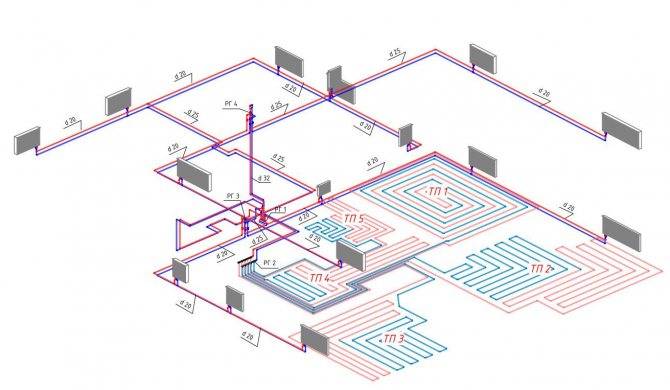

Сегодня довольно часто теплый пол применяют в отоплениидвухэтажного дома

Система может выступать в качестве основной, но для этого важно сделать все теплотехнические расчеты

Что такое «Ленинградка» и особенности монтажа

Одна из популярных схем, которая появилась еще в СССР, для отопления частного дома – «Ленинграка». Своими руками смонтировать такой способ обогрева несложно. Разберем основные моменты и особенности конструкции однотрубной принудительной системы.

«Ленинградка» в виде схемы

Популярной она остается до сих пор, так как имеет ряд преимуществ:

• малые затраты на оборудование;
• легкость монтажа;
• можно прокладывать трубы где захочется;
• красивый внешний вид;
• можно подключить несколько отопительных котлов.

Можно проложить трубу отопления вдоль внешних стен. Однако, есть и минус системы, пока носитель тепла идет по кругу, происходит потеря мощности, поэтому приходится увеличивать секции радиаторов.

Особенности работы системы обогрева

Для корректной работы системы отопления «Ленинградка» необходимо подключать все элементы последовательно. Температура носителя тепла на выходе будет значительно ниже, чем на входе. За счет этой разницы происходит кругооборот теплоносителя.

Такая разводка отопления от котла в частном доме образует замкнутое кольцо, которое расположено по периметру вей площади. Вблизикотласледует сделать врезку вертикальной трубы, чтобы обеспечить разницу температуры для движения тепла. Сверху врезки подключаете расширительный бачок, который будет поддерживать температуру носителя тепла на одном уровне.

Самый легкий вариант

Батареи врезаете в общую магистраль в зависимости от прокладки основных труб. При этом несмотря на простоту монтажа, можно дополнительно смонтировать термостат, балансирующие вентили или краны любого типа действия.

Чтобы полностью понять принцип монтажа «Ленинградки», предлагаем посмотреть видео материал.
