Система дымоудаления: устройство и монтаж противодымной вентиляции

Алгоритм запуска системы дымоудаления

Пожарная система дымоудаления должна включаться от трех независимых сигналов:– от кнопки «Пожар» с пульта охраны;– от кнопки «Пожар», установленной в коридорах на путях эвакуации;– от срабатывания двух и более пожарных датчиков в одной конкретной зоне (на одном этаже).

Порядок запуска систем дымоудаления:

• включение системы от одного из 3 независимых сигналов;• звуковое оповещение людей о пожарной тревоге;• отключение систем общеобменной вентиляции, кондиционирования и воздушно-тепловых завес. Закрытие противопожарных клапанов на системе вентиляции;• опуск лифта на 1 этаж здания и открытие дверей;• запуск вентилятора и открытие клапанов вытяжной противодымной вентиляции;• запуск вентилятора и открытие клапанов приточной противодымной вентиляции (через 20-30 секунд после вытяжного).

Нет смысла делать дымоудаление из подземных переходов.

Законодательная база

Пожарная безопасность имеет под собой мощную законодательную основу, где главным документом выступает Федеральный Закон под номером 123. В нем четко по полочкам расписаны нормы, правила и требования противопожарной безопасности. В нем же нашлось место и системе дымоудаления.

Но кроме этого закона есть и другие законодательные акты в виде сводов правил, которые применяются в процессе проектирования и строительства многоквартирных жилых домов. К примеру, дымоудаление в многоэтажных жилых домах прописано в СНиПе 41-01. Вот некоторые его пункты:

• если проектируется многоквартирный жилой дом высотою более 28 м, то на каждом этаже должна находиться дверца, ведущая в вытяжную вентиляционную шахту;
• вытяжные каналы и шахты должны иметь четкое расположение во всех помещениях здания, а именно: на чердаках, в подвалах, цокольных и жилых этажах;
• вытяжные каналы и шахты должны срабатывать в автоматическом режиме, как только начался пожар, поэтому их приводы и автоматику подвязывают к системе пожарной сигнализации;
• формирование системы дымоудаления многоэтажного дома должна производиться на стадии проектирования последнего, а не после окончания строительства.

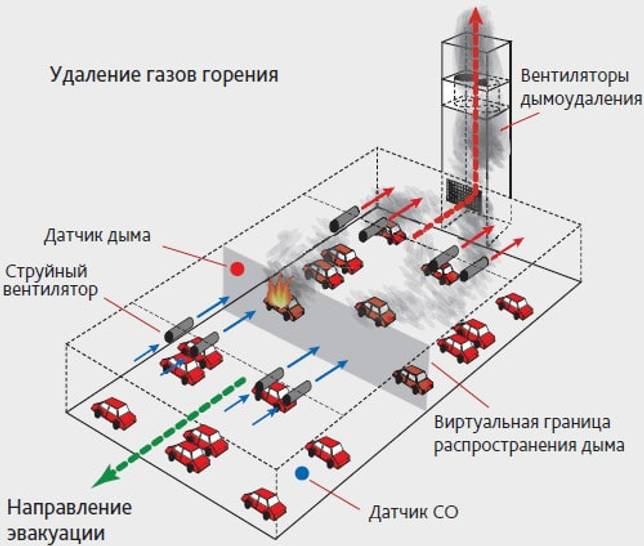

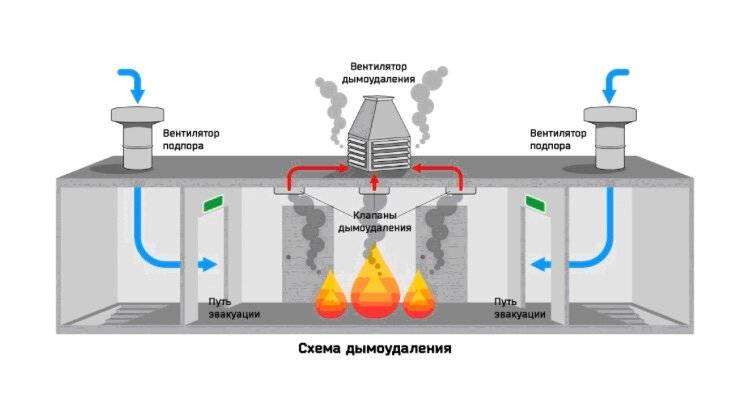

Как работает система дымоудаления

Но надо отдать должное пожару, который ведет себя по собственным законам. Предугадать иногда его поведение сложно

Поэтому важно правильно расставить приоритеты в плане предотвращения распространения огня. Поэтому к противодымной вентиляция и дымоудалению, разработанных по СНиП и ГОСТ, предъявляются особые требования:

• Приточный вентилятор, установленный в приточный клапан, должен загонять свежий воздух извне внутрь здания. Обычно он поступает через воздуховоды в места эвакуации людей. Это коридоры, лестничные клетки, переходы между домами, подъезды и шахты лифтов. То есть в те помещения, которые являются основными эвакуационными путями.
• На каждом этаже должен быть оборудован приточный люк, створка или клапан, через которые свежий воздух должен проникать на лестничную клетку.
• Магистральный канал, который пронизывает здание от подвала до чердака. Его задача аккумулировать воздушные потоки, которые отходят с каждого этажа жилого дома.
• Промежуточные каналы, которые соединены с главным (центральным). Их задача – создавать вытяжку с конкретных мест.
• Противопожарные клапаны, устанавливаемые в местах подключения промежуточных каналов к центральному. Их задача – не дать распространиться огню, если на каком-то из них появился удаленный очаг возгорания.
• Вентилятор, установленный на центральный вытяжной канал. Его задача – создавать тягу вытяжки дыма. Такие вентиляторы должны работать в экстремальных условиях, то есть при температуре, даже выше +600С, в течение минимум 2-х часов.
• Блок управления. Назначение этого элемента понятно: открывать клапаны, люки и створки, включать вентиляторы.

Вентиляторы системы дымоудаления

Все выше обозначенное оборудование – это полная комплектация и схема системы дымоудаления, работающая в принудительном (активном) режиме. То есть сам процесс производиться в условиях использования технических средств. Существует так называемая пассивная система, в которой нет вентиляторов. Процесс удаления задымленности производиться за счет архитектурных и конструктивных решений многоэтажного жилого дома. Не самый эффективный вариант, но в некоторых типовых многоэтажных домах он все еще используется.

В видео инженер специалист рассказывает о пожаробезопасном состоянии многоэтажного дома и о системе дымоудаления, в том числе:

Это интересно: Клапан дымоудаления (дымовой клапан): типы и их назначение

Технология монтажа СДУ

Помимо угрозы отравления, дым становится причиной потери ориентации и паники при эвакуации. Есть специально отведенные места, где должна пролегать система удаления дыма.

В первую очередь к ним относят:

• лестничные пролеты и площадки;
• фойе;
• коридоры, переходы и галереи;
• подъезды.

Помимо эвакуационного назначения, СДУ позволяет пожарным быстро проникать в здание. Это позволяет им найти источник возгорания, локализовать его и ликвидировать. Это в первую очередь выгодно для собственника здания, так как позволяет минимизировать возможный урон от возгорания.

Работы по монтажу начинаются с прокладки труб дымоотвода и вентиляции. Это этап состоит из крепления отдельных модулей. Сначала в потолке устанавливаются специальные фиксаторы, к которым прикрепляется каждый модуль.

Модули присоединяются последовательно. При их присоединении выполняется герметизация. Эти трубы должны устанавливаться в строгом соответствии с проектом

По мере необходимости устанавливаются разветвления. Как правило, это элементы, имеющие один или два канала. Такое разветвление необходимо монтировать в каждой зоне, где согласно нормативам должна проходить циркуляция воздушных масс.

Отверстия каналов закрываются специальной решеткой. Дымоходы транспортируют продукты сгорания в более крупные дымовые шахты.

Каждая дымовая шахта ведет к вытяжному вентилятору, который устанавливается непосредственно на крыше здания. Вентиляторы монтируются непосредственно на выходе дымовых шахт. Они монтируются со строгим соблюдением рекомендаций фирмы – изготовителя.

Над вентилятором имеется небольшой участок шахты, которая ведет к люку на крыше. Люки должны устанавливаться с соблюдением рекомендаций производителя.

Есть модели вентиляторов, которые расположены вертикально на крыше здания. Эти модели не нуждаются в защитных люках. В них используется меньше автоматики, но они выглядят не эстетично

Параллельно с дымоходами монтируются трубы для подпора воздуха. Они могут монтироваться рядом с дымоходами

Необходимо обратить внимание на то, что отверстия для удаления воздуха не должны располагаться рядом. Если не соблюсти это правило, то эффективность работы системы резко снизится

Над дымоходом протягивается проводка. Это должен быть трехфазный силовой кабель с напряжением 380 В и негорючей оплеткой. К нему подсоединяется электроника, необходимая для автоматического открытия люков и клапанов системы.

Кабель не должен соприкасаться с нагревающимися частями дымохода и в значительной близости к ним. Чаще всего кабель крепят над параллельной веткой подпора воздуха.

Это защищает от короткого замыкания, которое возникает при оплавлении провода. Неправильный монтаж проводки ведет к выходу из строя всей системы удаления дыма.

Завершающей стадией монтажных работ является подключение сигнализации или системы датчиков. В зданиях с большими площадями делают зонирование. За каждый участок отвечают отдельные блоки управления. Есть системы, где вентиляцию и удаление дыма нужно запускать вручную.

Оконный привод

Вентиляция помещения может осуществляться через окна. Такой вариант оптимален для цокольных этажей, подвалов, кладовок. Для этого в покрытии создают проемы стандартных размеров. На лестничных площадках предусмотрены застекленные отверстия в наружных стенах каждого этажа.

Когда используют оконный привод:

• при открытии/закрытии фрамуг в местах с затрудненным (неудобным) доступом (крышные окна и монтированные высоко над уровнем пола);
• в старых помещениях с массивными окнами и большими проемами, зданиях культурного отдыха (церковь, концертный зал и др);
• в сооружениях с существенной ветровой нагрузкой (многоэтажки, дома на морском берегу и на степных территориях);
• с целью упрощения открытия/закрытия фрамуг людьми с ограниченными физическими возможностями или пациентами медицинских учреждений;
• в комплектации систем дымоудаления, «умный дом».

Оконный привод может быть использован для автоматизации управления в жилых помещениях, офисных зданиях, промышленных предприятиях.

Другие полезные статьи:

Вытяжные вентиляторы дымоудаления

1 Что это такое?

Эвакуацию людей в высотных зданиях в случае чрезвычайных пожароопасных ситуаций осуществляют маршрутами, которые пролегают через лифты и лестницы. Для обеспечения безопасного пути эвакуации, нужно контролировать распространение дымовых масс.

Эту задачу решает система подпора воздуха с помощью создания зон высокого давления на лестничных пролетах и лифтовых шахтах, не допуская задымления этих зон.

Внимание! Главная цель оборудования – образование большего давления в эвакуационном коридоре по сравнению с другими помещениями здания. Современные элементы дымоудаления регулируют избыток давления в защищаемой зоне, и не создают дополнительных сложностей людям при эвакуации

Синхронизированное совместное действие элемента подпора воздуха и дымоудаления эффективно защищает здание от опасных последствий возможных возгораний

Современные элементы дымоудаления регулируют избыток давления в защищаемой зоне, и не создают дополнительных сложностей людям при эвакуации. Синхронизированное совместное действие элемента подпора воздуха и дымоудаления эффективно защищает здание от опасных последствий возможных возгораний.

Устройства подпора воздуха используется для решения следующих задач:

• Не допускает распространения токсичных дымовых масс по всем помещениям здания.
• Направляет чистый воздух на эвакуационные маршруты.
• Обеспечивает оптимальные условия для работы пожарных.
• Значительно снижает температуру воздушной среды в помещении с очагом возгорания.
• Быстро переключается в режим удаления дыма из общеобменного режима.

Системы функционируют за счет основных элементов — вентиляторов воздушного подпора. Вентиляторы создают избыток давления на лестничной клетке, тамбур-шлюзах или в шахте лифта. Дополнительный приток чистых воздушных масс во внутреннее помещение минимализирует задымленность.

Эффективная борьба с огнем — система водяного пожаротушения. Состав, классификация, монтаж

Это интересно: Противодымная защита: система, устройство, требования, работа

Зачем нужна противодымная вентиляция

Данная конструкция устанавливается в местах массового скопления людей. Это гражданские и промышленные объекты, а также жилые здания. Если система правильно смонтирована, она позволит предупредить скопление дыма во время пожара.

Противодымная конструкция устанавливается в местах скопления людей: коридорах, приемных, лестничных площадках, ресторанах, перед дверьми лифта, в самолетах. Она обеспечивает вывод дыма наружу.

Система, обеспечивая чистым воздухом людей, также защищает оборудование, технику и материалы от разрушения во время пожара.

Автоматизирована конструкция для дымоудаления имеет сложное строение, она требует много материальных и финансовых вложений на проектирование и монтаж.

Рекомендации по выбору

Кроме того, на приборе должна присутствовать необходимая маркировка, которая включает в себя:

• Производителя.
• Тип и маркировку клапана.
• Номер ТУ, которым соответствует приспособление.
• Номер заказа и дата выпуска прибора.

При покупке следует проверить наличие тех.паспорта, который в обязательном порядке должен прилагаться к устройству. В паспорте должны быть указаны следующие данные:

• Размеры.
• Комплектация.
• Технические и эксплуатационные характеристики прибора.
• Способы подключения и электрическая схема.
• Штамп о прохождении устройством ОТК с подписями ответственных за это лиц.

Наиболее востребованными являются клапаны дымоудаления КДМ-2 от торговой марки «Вингс-М»; КПД-4 (01-04) от ООО «Веза»; КПС-1 выпущенный ООО «ВК Технология»; ДКС-1 от компании «Арктика».

К выбору клапана дымоудаления следует подходить очень внимательно и ответственно, так как может быть именно этот прибор придет на помощь в случае внезапного задымления помещения, и поможет спасти множество человеческих жизней.

Виды систем удаления дыма

Систему отвода дыма из помещения устраивают в том случае, если велика угроза возгорания заполнения замкнутого пространства ядовитыми летучими выделениями.

Установка ее рациональна, если удалить продукты сгорания банальным проветриванием невозможно или даже при открытом окне движение загрязненной воздушной массы к окнам будет слишком медленным.

По способу удаления задымленного воздуха из помещений системы можно разделить на два вида:

1. Статические.
2. Динамические.

Их функционал базируется на принципиально разных процессах.

Статическая СДУ в момент обнаружения возгорания отключает вентилирование и подачу кислорода извне и блокирует дым в одном помещении, препятствуя его распространению.

Если есть вероятность заполнения помещения токсичными газами при возгорании, не стоит экономить на устройстве системы дымоудаления (+)

При этом температура в помещении нагревается до критических отметок в 1000°С. Если через это помещение проходит эвакуация людей из здания, то это опасно и может привести к отравлениям, ожогам и затруднению эвакуации.

Динамические СДУ работают иначе. Происходит усиление циркуляции воздуха за счет работы мощных вентиляторов и удаление угарного газа, что препятствует скапливанию дыма.

Уровень задымленности снижается, но концентрация угарного газа все равно имеет место. Также продолжается повышение температуры воздуха. Основное назначение динамической СДУ – выиграть время для проведения эвакуации. Она превосходно справляется с этой целью.

Если говорить о ценовом критерии, то статические СДУ обходятся дешевле динамических. Это один из тех случаев, когда лучше не экономить на безопасности. При использовании динамических систем выше шансы избежать отравлений летучими токсинами. Стоит отметить, что правилами пожарной безопасности разрешены к установке оба вида систем.

Даже самая простая вентиляция значительно увеличивает шансы на спасение при пожаре. Именно из — за отсутствия СДУ в старых высотных домах возникает необходимость в их модернизации. Это же касается старых зданий, приспособленных под складские и производственные нужды

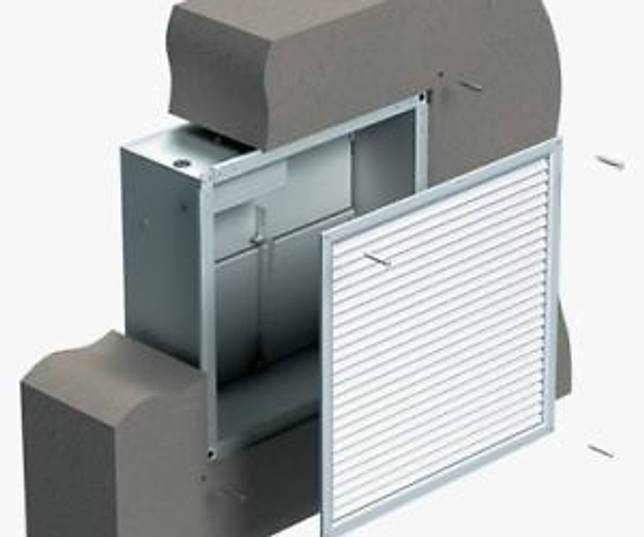

Устройство

Техническое устройство такого изделия несложно, т.к. имеет в своем составе лишь три основных элемента:

• Корпус круглого или прямоугольного/квадратного сечения, выполненный из оцинкованного металлического листа или нержавеющей стали. Устанавливается в проемах строительных конструкций – перекрытий, стен, перегородок, в т.ч. противопожарных, крепясь к ним с одной или с двух сторон.
• Подвижная заслонка, которых может быть от одной до нескольких, соединенных в одну работающую конструкцию, плотно перекрывающую все внутреннее сечение корпуса изделия.
• Привода – механизма различного вида, принципа, способа действия, приводящего заслонку в открытое положение, т.к. большинство изделий, предназначенных для установки на защищаемых объектах, изготавливаются в так называемом нормально закрытом исполнении.

Система приточной противодымной вентиляции

Приточная система противодымной вентиляции — система компенсации.Основная цель – обеспечить свободное открытие эвакуационных дверей. Подача воздуха такой системы осуществляется в нижнюю часть помещения, т.е. в часть помещения ниже верхней отсечки дверного проема.

В качестве притока для компенсации систем механической противодымной вентиляции могут быть использованы:

• наружные окна в нижних частях помещения с автоматическими приводами;
• проемы в наружных стенах и шахты с клапанами;
• механический подпор (с помощью вентилятора).

Проем в наружной стене для компенсации дымоудаления

Первый способ используется крайне редко по той причине, что создает возможность «выгодного недопонимания» со стороны проверяющих органов.

Второй способ применяется чаще, но имеет одну сложность – огромные габариты шахты. В зарубежных нормативах размер шахты дымоудаления рассчитывается от скорости воздуха не более 1,5 м/с, а в российских – допускается 5-6 м/с. В случае использования такой шахты, например, на компенсацию дымоудаления из коридора, мы получаем размер воздуховода, как минимум, 1000х600 мм. Высота воздуховода, прокладываемого под потолком, а именно 600 мм затруднит прокладку смежных коммуникаций и сильно опустит чистовой потолок.

Варианты приточной противодымной вентиляции. Слева -механический подпор (вентилятор). Справа — естественная шахта для притока

Третий способ – механический подпор с помощью вентилятора — более удобный, но и немногого затратный.

Крышной осевой вентилятор приточной противодымной вентиляции без конфузора.

Размеры воздуховоды в таком случае будет существенно меньше, скажем 800х400 мм. Никаких ограничений по скорости воздуха в механических системах противодымной вентиляции нет и быть не может. Система работает только в случае пожара, поэтому не учитывается в общем балансе электропотребления.

В случае механического подпора нам придется докупать вентилятор, оборудовать его шкафом автоматизации и частотным пребразователем согласно ГОСТ Р 53302-2009, но это более надежный вариант, чем все остальные.

Нельзя использовать в качестве притока открывание наружных дверей и ворот, т.к. эвакуационные двери должны оборудоваться устройствами самозакрывания. Данное отступление возможно только в случае атриумов и пассажей.

Можно использовать в качестве компенсации обычную общеобменную вентиляцию, но на практике это не удобно. Во-первых, объемы приточного воздуха в общеобменной и противодымной вентиляции на порядок отличаются, что приводит к удорожанию вентиляционного оборудования. Во-вторых, требования к системе вентиляции ужесточаются и должны соответствовать требованиям системы противодымной вентиляции.Дешевле сделать две отдельные независимые системы.

Индивидуальное проектирование

Подобные услуги предоставляют многие компании, которые заключают с собственником договор, выполняют техническое задание и действуют в четком соответствии с противопожарной инструкцией

При выборе фирмы важно убедиться, что у нее есть соответствующая лицензия, а методика соответствует правилам и нормам. Можно попросить представить образец выполненных проектов, чтобы быть уверенным в высоком качестве услуг

Специалисты отталкиваются от нормативных актов, иначе пожелания заказчика могут привести к печальным последствиям. СДУ на заключительном этапе проходит испытания

Важно сделать ее максимально простой, чтобы обслуживание систем дымоудаления не вызвало затруднений у собственника

На этапе проектирования не исключены проблемы. Они связаны с размещением огнестойких перегородок, которые обязательно устанавливают перед тем, как будет составлена полноценная схема вентиляции. Дальнейшее изменение расположения перегородок может привести к проблемам с разводкой раздельного воздухоотвода.

Естественное дымоудаление

В естественной системе дымоудаления, как в любой естественной инженерной системе есть один большой минус и один большой плюс. Плюс в том, что система пассивная, т.е. не требует больших капитальных затрат, не потребляет электроэнергию и имеет минимум рабочих механизмов, которые следует проверять и обслуживать. А минус – в обеспечении стабильной работы такой системы.

Нормы обязывают нас обеспечить защиту от ветра для таких кровельных клапанов и фрамуг, чего мы совершенно не можем гарантировать.

Естественное дымоудаление не требует системы компенсации. Расчет системы естественного дымоудаления выполняется в зависимости от формы помещения, вида пожарной нагрузки (что именно горит), площади и возможного расположения очага пожара.

Люк естественного дымоудаления на крыше складского комплексаЛюк естественного дымоудаления в рабочем режиме с зубчато — реечным приводом

Система естественного дымоудаления используется только в одноэтажных зданиях: складах, торговых центрах складского типа, производственных цехах. Оборудование такой системы в зданиях этажностью более одного – запрещено.

Это интересно: Выезд и следование к месту вызова, пожара, ЧС

5 Проектирование и монтаж

Эффективное и правильное функционирование противопожарной системы зависит от грамотных подсчетов и установки оборудования, которые должны выполняться профессионалами при полном соответствии нормам пожарной безопасности. В процессе монтажа нужно учитывать такие факторы:

• Место размещения (верхняя часть лестничной площадки или стены сооружения).
• Гидросопротивление.
• Верхний порог избыточного давления (должен быть не более 150 Па).
• Нижний порог избыточного давления (не менее 20 Па).
• Забор воздуха должен осуществляться с подветренной стороны здания.

Система подпора воздуха и вентиляция дымоудаления в обязательном порядке должны компенсировать друг друга.

Расчет и проектирование системы противодымной защиты производятся только в том случае, если соблюдены следующие нюансы:

• Необходимые метеорологические условия и чистота воздуха в жилых и общественных зданиях.
• Наиболее низкий уровень вибрации и шума при работе оборудования для дымоудаления.
• Полная безопасность системы подпора воздуха в случае аварийной взрывоопасной ситуации.

Справка. При соблюдении всех требований, выдвигаемым к системе подпора воздуха, обеспечивается ее бесперебойное функционирование в условиях высокой температуры, и гарантируется эффективная работа в случае пожара.

5.1

На лестничной клетке

Расчет системы подпора воздуха на лестничной клетке выполняют по законам СНиП. Инженеры готовят расчетные проекты противопожарной вентиляции в лестнично-лифтовых узлах, производят подбор противодымных клапанов, вентиляционных решеток, дымососов, противопожарных устройств защитного отключения, воздухоотводов с огнезащитой с учетом строительных норм и правил общественных и жилых зданий.

Для того, чтобы избежать сложностей при открытии дверей, которые могут произойти из-за повышенного давления на лестничной клетке, минимум разницы давлений должен предотвращать проникание дымовых масс на эвакуируемые зоны.

Максимум разницы не должен вызывать чрезмерного усилия для открытия дверей. Чтобы поддержать динамическую разницу перепадов давления, используются преобразователи частот при управлении электрическим двигателем вентилятора системы подпора воздуха.

5.2

В тамбур-шлюзе

Тамбур-шлюзы – специальные противопожарные зоны, которые проектируются для предотвращения попадания токсичных продуктов горения из одной зоны здания в соседнюю.

При проектировании системы подпора воздуха в тамбур-шлюзе необходимо учитывать, что тамбур шлюз должен быть оснащен приточками для нагнетания давления до регламентного значения 20 Па.

В тамбур-шлюзе обязательно предусмотрено наличие самозакрывающихся дверей, без каких-либо запорных механизмов. Подпор воздуха в тамбур-шлюзах выполняется на основании п. 7.14 СП 7.

Системы подпора воздуха – необходимый элемент для обеспечения пожарной безопасности в помещениях с отсутствием естественной вентиляции. Благодаря правильно продуманной системе подпора воздуха в такой опасной ситуации, как пожар, легко эвакуировать людей из здания , сохранить человеческие жизни и материальные ценности.

Классификация и обозначения

Существует два типа дымовых клапанов, которые различаются по способу установки:

• Внешние или настенные. В таком приборе имеется только один фланец, благодаря которому он подсоединяется к воздуховоду, а привод расположен внутри корпуса.
• Шахтные или канальные, могут иметь как внутренний, так и внешний привод. Также они имеют по одному фланцу с каждой стороны устройства для установки в шахтах и воздуховодах.

Дымовые клапаны классифицируются по пределу огнестойкости и по способу монтажа. Обозначения включают в себя буквы, которые указывают на предельные состояния устройства и цифры в минутах, отражающие время до достижения предельного состояния.

Такими состояниями являются:

• Е – потеря плотности материала
• I– потеря теплоизоляционных способностей.

Например: клапан КДМ имеет обозначение Е 60/I 30. Эта маркировка говорит о том, что предел огнестойкости такого устройства, по потере плотности, составляет 60 минут; по теплоизолирующим свойствам – 30 минут.

Подключение клапана дымоудаления может быть:

• Горизонтальным.
• Вертикальным.
• Универсальным.

Эти приспособления могут иметь несколько модификаций, классифицирующиеся по исполнению, которое может быть:

• Общепромышленное.
• Взрывозащищенное.
• Стойкое к коррозии.

Когда нужно дымоудаление?

В интернете крайне мало информации, где именно нужна система противодымной вентиляции.Нормы дымоудаления написаны сложным языком и разбросаны по разным нормативным документам. В этом разделе я собрал самую важную информацию. Вам осталось пройтись по списку и понять – требуется ли система противодымной вентиляции в вашем конкретном случае?

Система вытяжной противодымной вентиляции (дымоудаления) требуется:

1. из коридоров и холлов любых зданий более 9 этажей, кроме производственных;

2. из коридоров в подвальных и цокольных этажах любых зданий, где есть помещения с постоянным пребыванием людей на этих этажах;Например, дымоудаление требуется из коридора подвального этажа жилого дома, где расположены офисы, или мастерские. При этом, если выход из такого офиса происходит сразу на улицу- дымоудаление не требуется.

3. из коридоров длиной более 15 метров без открывающихся наружных окон;Дымоудаление из таких коридоров не требуется в одноэтажных зданиях и производственных зданиях с негорючими веществами. Также не требуется, если во всех помещениях этого коридора нет постоянных рабочих мест, а двери из помещений выполнены в дымогазонепроницаемом исполнении.

4. из атриумов и пассажей;

5. из складов со стеллажным хранением высотой более 5,5 метров, где хранятся материалы способные гореть и воспламеняться;

6. из производственных и складских помещений, но только с постоянным пребыванием людей, где используются материалы способные гореть и воспламеняться;

Постоянное пребывание людей – это более 6 часов в сутки или 2 часа непрерывно в течение суток.

7. из производственных и складских помещений с постоянным пребыванием людей, в деревянных зданиях, либо зданиях из других горючих материалов;

8. из помещений без открывающихся наружных окон площадью более 50 м

2

8.1 с массовым пребыванием людей, массовое пребывание — на 1 м

2

свободной площади находится более 1 человека. Например: залы совещаний, учебные аудитории, обеденные залы, зрительные залы театров и кинотеатров. Актуально для всех помещений, где много людей и мало окон. Часто заказывают проект дымоудаления из обеденного зала ресторана в подвальном помещении вместе с проектом вентиляции ресторана.8.2 c постоянными рабочими местами, где используются или хранятся горючие материалы. Например: читальные залы, книгохранилища, выставки или архивы без открывающихся окон

9. из помещений без открывающихся наружных окон вне зависимости от площади:9.1 торговых залов магазинов;9.2 офисов;9.3 гардеробных площадью более 200 м

2

Дымоудаление не требуется из торговых залов (9.1), офисов (9.2), если помещение менее 800 м

2

расположено на 1 этаже жилого здания или пристроено к жилому дому и имеет выход сразу на улицу, при этом от самого дальнего помещения до выхода должно быть не более 25 м.Например: Если офис менее 800 м

2

,но от самого дальнего помещения до выхода более 25 м – дымоудаление потребуется.

9.4 автодорожных и коммуникационных тоннелей при их соединении с подземными этажами здания.

10. из любых крытых паркингов для автомобилей, а также изолированных рамп для въезда автомобилей на этажи.

Система дымоудаления из автостоянки. Применение струйных вентиляторов для парковок в российских нормах не регламентируется!

11. из любых помещений в которые есть выход в незадымляемые лестничные клетки, вне зависимости от их площади и наличия открывающихся окон. Например, коридор менее 15 метров, но выход из него — через незадымляемую лестничную клетку. В таком случае делаем систему дымоудаления в коридоре, а приток – в лестницу.

Незадымляемая лестничная клетка – это внутренняя лестница для эвакуации людей при пожаре в зданиях более 9 этажей (или высотой более 28 метров). Необходимо чтобы рассматриваемое помещение полностью соответствовало всем перечисленным в пункте условиям. Если какое-то требование к помещению не выполняется – дымоудаление не требуется.

Выводы и полезное видео по теме

Нормы установки и правила проверки вентиляции:

Важно следить за работоспособностью СДВ, так как при неправильной эксплуатации в вентиляционные трубы могут попадать мусор и посторонние предметы. Это может быть следствием некачественного монтажа, когда часть строительного сора остается в вентиляции

При накапливании мусора подача воздуха может быть частично или полностью заблокирована. Профилактический осмотр необходимо проводить регулярно – это убережет от гибели людей, если возникнет пожар.

Есть, что дополнить, или возникли вопросы по системам дымоудаления? Пожалуйста, оставляйте комментарии к публикации – форма обратной связи находится в нижнем блоке.
