Схемы обустройства систем вентиляции в многоквартирном доме

Основные схемы устройства воздухообмена многоквартирных домов

Рассмотрим подробнее, как устроена эффективная вентиляция в многоквартирном доме, в зависимости от его этажности. Для строений высотой до четырех этажей из каждой квартиры обычно выводятся вертикальные шахты на крышу. При всей надежности этой системы она занимает слишком много внутреннего пространства здания.

Как работает действенная вентиляция многоквартирного дома этажностью от девяти и выше? Отдельные квартиры подключаются к вертикальной шахте через каналы, называемые спутниками. Вентиляционные каналы различных подъездов на чердаке объединяются горизонтальным коробом, из которого затем выводится вертикальный воздуховод за пределы крыши.

Проблем опрокидывания вентиляции

При такой схеме становится вероятным опрокидываение вентиляции в многоквартирном доме, в определенной степени, вызываемое отражением воздуха при переходе в горизонтальный канал, а также повышенным сопротивлением засоренных воздухопроводов. Но ключевой причиной опрокидывания является недостаточный приток воздуха. Явление это может наблюдаться даже на вертикальных каналах, прямо выводимых на крышу.

Для большинства старых зданий устройство действенной вентиляции многоквартирного дома предполагает поступление воздуха через негерметичные деревянные окна. Массовое переоборудование на пластик вызывает существенное уменьшение притока воздуха в холода при закрытых окнах. В этом случае холодный воздух создает обратное течение в вертикальных шахтах, начиная поступать с крыши в квартиры.

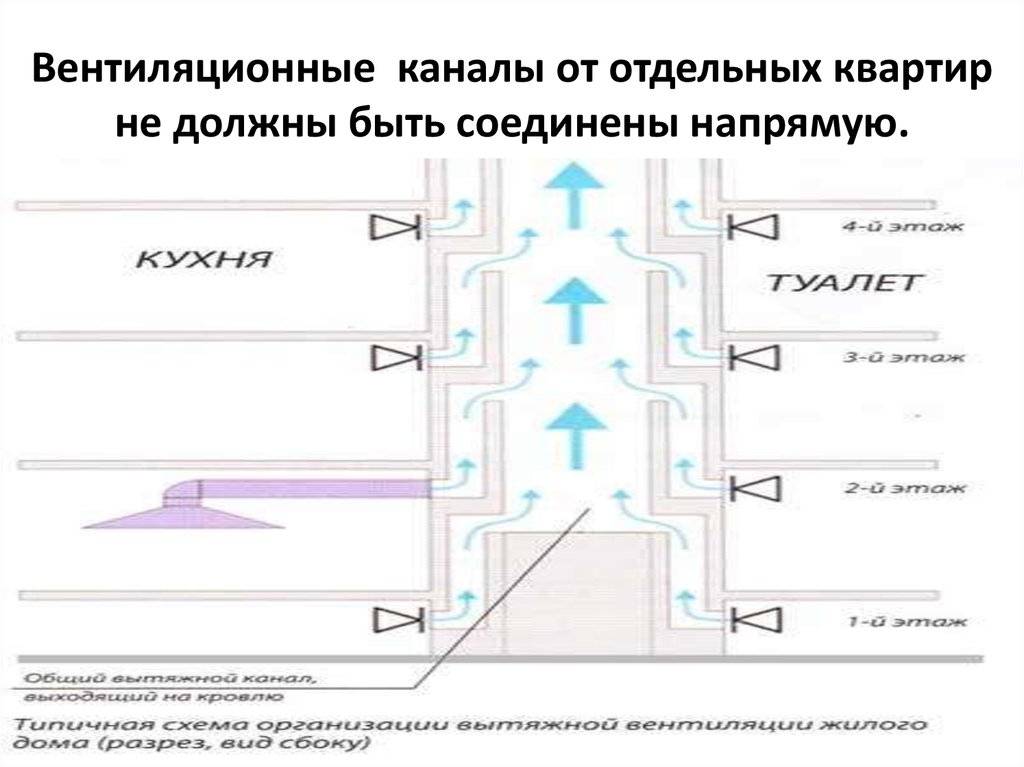

Главный принцип работы воздухообмена многоквартирного дома обязательно предполагает баланс приточный и выходной и создание тяги в высоких вертикальных шахтах. Поэтому основной способ борьбы с опрокидыванием потока состоит в обустройстве достаточного количества приточных клапанов. Действенной мерой является использование регулируемых решеток на входе в шахты вытяжки, позволяющих сбалансировать расход воздуха.

Кроме того, ремонт вентиляции в старом многоквартирном доме обычно включает расширение сечения горизонтального воздухопровода на чердаке, обустройство в нем специальных рассекателей, организующих поток, периодическое устранение засорений воздуховодов.

Особенности современной вентиляции

Современная вентиляция многоквартирного дома основывается на следующих решениях:

• использование пластиковых окон с системами микропроветривания;
• устройство достаточного количества клапанов притока, для размещения которых обычно выбирается промежуток от подоконника до батареи для подогрева входящего воздуха;
• установка современных моделей клапанов притока с подогревом и фильтрами, которые размещаются в нижней зоне стен;
• использование решеток вытяжки с обратными клапанами или моделей с регулируемым расходом.

• подключение квартир к вытяжным шахтам через вертикальные разгонные воздухопроводы высотой в пару этажей;
• выход вытяжных шахт в утепленное общее чердачное пространство с полным исключением обратных потоков.

Вентиляция последних 2-х этажей многоквартирного дома решается обустройством отдельных вертикальных каналов вытяжки высотой более двух метров и использованием вытяжных вентиляторов на входах в шахты.

Нередко для усиления тяги используются эжекторы или канальные вентиляторы вытяжки, включаемые в неблагоприятных условиях.

Активный тип вентиляции

Все чаще применяется система эффективной вентиляции в многоквартирном доме активного типа. Обычно она является комбинацией приточного блока с вентилятором вытяжным, установленным на чердаке.

Приточная часть кроме вентилятора может оснащаться фильтрами, устройствами для увлажнения воздуха, блоками подогрева или охлаждения. Забор воздуха обычно осуществляется на уровне второго либо третьего этажей. Подготовленный воздух по сети каналов разводится по квартирам.

Вытяжная сеть активируется блоком вытяжки в чердачном помещении.

Такой проект вентиляции многоквартирного жилого дома обеспечивает повышенный комфорт, не зависит от погоды, позволяет регулировать климатические параметры. Но активная вентиляция значительно дороже и сложнее пассивного воздухообмена, как на этапе обустройства, так и при эксплуатации.

Проектирование вентиляции: основные этапы

Процесс осуществляется по простой и доступной схеме. Она будет полезной для тех, кто планирует разрабатывать ее самостоятельно.

1. Формирование общей схемы в качестве предварительного ознакомления, доработки и корректировки.

2. Разрабатываются эскизы для каждого помещения, с указанием особенностей размещения необходимого оборудования, коммуникационных решений. Дополнительно подготавливается пояснительная записка с комментариями.

3. Подготавливаются данные по воздухообмену и теплопритоку.
4. Разрабатывается технико-экономические комментарии.
5. На завершающем этапе подготавливается окончательный вариант проекта, который утверждается для последующего монтажа вентиляции.

Только после этого можно приступать непосредственно к выполнению основных работу – монтажу.

Комплектующие

Шкаф управления вентилятором оборудован блоком питания, контроллерами, преобразователями и большим количеством включателей/выключателей. Выключатели, в свою очередь, имеют подключение к электрокалориферам, рекуперационным устройствам, вентиляторам, водяным нагревателям и холодильным установкам. Обязательным элементом щита является блок ручного управления, принимающего на себя функции регулирования и контроля в случае отказа или сбоя автоматики. Кроме того, все шкафы оснащаются датчиками экстренной сигнализации, срабатывающей в случае аварийной либо предаварийной ситуации.

Особую роль в осуществлении контроля за работой вентсистем играют датчики, являющиеся своего рода рецепторами, и собирающие информацию о работоспособности каждого узла. С их помощью можно получить наглядную картину загрязнения воздушных потоков, их температуры и влажности, а также скорость движения воздушных масс и частоту вращения лопастей вентилятора. Температурные датчики выпускаются как в цифровом, так и в аналоговом вариантах, и при изменении температурного режима внутри системы способствуют переключению всей установки на другой режим. По такому же принципу работают и датчики влажности. Полученная датчиками информация уходит на автоматические регуляторы, которые, в свою очередь, выполняют корректировку работы ключевых узлов вентиляционных систем.

По месту расположения датчики делятся на внешние и внутренние. Первые нередко называют атмосферными и устанавливают с наружной стороны зданий. Внутренние, в свою очередь, подразделяются на канальные и поверхностные модели. Канальные устанавливают внутри воздуховодов на стенках либо поперёк движения воздушных масс. Поверхностные размещаются на поверхности узлов и осуществляют снятие параметров с данных устройств.

Не менее важным элементом шкафов управления являются контроллеры. Приборы принимают информацию, приходящую с датчиков, и занимаются её обработкой в автоматическом режиме. После обработки параметров контроллеры посылают сигнал основным узлам вентустановок, таким как вентиляторы, калориферы, холодильные установки, после чего те изменяют свой рабочий режим. Функционально контроллер может либо обслуживать несколько устройств, либо взаимодействовать только с одним из них. Универсальные модели часто оснащены микропроцессорами, что делает их менее громоздкими и позволяет без труда разместить в небольшом шкафу или на стенде.

Ещё одним элементом комплектации щитов являются преобразователи частоты вращения лопастей вентилятора. Благодаря этим устройствам можно регулировать количество оборотов двигателя, чем значительно сокращать количество потребляемой установкой электроэнергии. Помимо экономии средств, это приводит к существенному уменьшению износа деталей вентилятора и продлевает общий срок эксплуатации вентиляционной установки.

Чистка каналов

О необходимости очистки вентиляции

Приступайте к индивидуальной проверке каждой отдушины. Если бумага будет вести себя по-разному, загрязнения присутствуют во внутренних коробах.

Для устранения такой неприятности достаточно вооружиться обыкновенным посудным ершиком, присоединенным к гибкому и тонкому стальному тросу, и пройтись подобной конструкцией по вентиляционному ходу.

Чистка вентиляции в квартире

Избавиться от остатков мусора можно при помощи пылесоса с длинной трубкой. К примеру, можете подключить длинный кусок обыкновенного гибкого шланга для полива. Такое изделие имеет требуемую гибкость и является, при этом, достаточно жестким.

Если в результате проведения вышеописанных мероприятий вы не обнаружили никаких засорений, то проблема находится на уровне главного вентиляционного хода. Его чистка выполняется в уже знакомом вам порядке, нужно лишь взять более крупный ерш. Дополнительно вам могут понадобиться другие приспособления, к примеру, стеклопластиковый прут, металлическая либо деревянная штанга, крюк и пр.

Чистка вентиляции

Будьте предельно осторожны в процессе чистки главного вентиляционного хода. В них нередко строят свои гнезда осы и прочая опасная или крайне неприятная живность.

Очистка вентиляции от жировых отложений

Обеспечение хорошей циркуляции

Предположим, что вытяжка естественным путем осуществляется адекватно. Перед тем, как приняться за процедуру интенсификации правильной вентиляции, не произошло ли это само – собой. В противном случае необходимо будет провести ряд мероприятий по улучшению циркуляционных процессов в помещении.

Техника верификации та же, только соблюдается дополнительное условие – закрываются все окна и двери. А вот все межкомнатные конструкции оставляем открытыми. Если пресловутая бумажка достигла нормального положения, то срочно требуется чистка воздуховодов вентиляции помещения.

Для улучшения перемещения потоков по комнате достаточно всего лишь сделать зазор между полом и дверьми величиной в три – четыре сантиметра.

Естественным механизмом поступления воздуха в жилую квартиру выступают форточки, окна, дверные щели. К сожалению, на зиму они заделываются для того, чтобы тепло подольше сохранялось в комнатах. Соответственно, чтобы обеспечить себе дополнительный источник живительной смеси газов, интенсифицировать процесс вентиляции, стоит предпринимать специфические меры.

В случае если вы счастливый обладатель окон старого образца, помещенных в рамы деревянного типа, но заклеивать их на холодный период года не стоит. Лучше утеплить их с помощью вполне доступных клейких полосок, оснащенных специальными утеплителями. Это позитивно скажется на вентиляции в помещении. При этом следите за степенью рыхлости поролона: чем она больше, тем приспособление лучше.

Решением проблемы кислорододефицита в густо заселенных комнатах, залах, либо же на кухне являются так называемые приточные настенные клапаны.

Бывают случаи, когда даже очистка воздуховодов систем вентиляции и дополнительно сконструированные приспособления не справляются с поставленной перед ними задачей. Тогда понадобится еще одна вытяжка.

Она может быть представлена в двух вариантах: специально установленным электровентилятором, призванным нагнетать кислород в отдушинах; либо же отдельным вентиляционным блоком, размещенным в секции одноименного короба.

Конструирование подобной системы имеет свои особенности:

Кухонная вытяжка должна делать воздухозабор через специальный канал – раструб, который размещается над плитой. Только так можно избежать высокой концентрации чада в помещении. Это устройство должно быть также снабжено специальными нейтрализаторами всяческих запахов. Они бывают ультрафиолетового и химического типов

С последними нужно соблюдать меры предосторожности, так как возможным является наличие в них канцерогенов. Вентиляция в ванной и туалетной комнате автоматически должна включаться наряду с лампочкой – таким образом можно отлично экономить электроэнергию

Если вытяжка в вышеуказанных помещениях имеет вид одного короба, напрямую выходящего в главный канал, то возникает необходимость его оснащения специальными клапанами-хлопушками. Это своего рода вращающаяся заслонка, которую можно легко сконструировать и самому

Вентиляция в ванной и туалетной комнате автоматически должна включаться наряду с лампочкой – таким образом можно отлично экономить электроэнергию. Если вытяжка в вышеуказанных помещениях имеет вид одного короба, напрямую выходящего в главный канал, то возникает необходимость его оснащения специальными клапанами-хлопушками. Это своего рода вращающаяся заслонка, которую можно легко сконструировать и самому

Она просто будет захлопываться при каждом поддуве внутрь из самого коробы. Зимой же не даст притоку холодного воздуха чрезмерно остудить помещение.

Оптимальные системы дополнительной вентиляции

Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:

• кухонная вытяжка;
• вытяжной вентилятор и приточные клапана.

Кухонная вытяжка

Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.

1. Рециркуляционные.
2. Проточные.

Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.

Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.

Вытяжной вентилятор и приточный клапан

Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха. Здесь два варианта:

1. Оконный воздушный клапан.
2. Стеновой.

Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.

Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.

Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия

Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления. То есть, поступая в комнату, воздух тут же нагревается

То есть, поступая в комнату, воздух тут же нагревается.

Приточный клапан для окна

Вытяжные вентиляторы

Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.

Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:

• осевые настенные;
• осевые канальные.

Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.

Вентилятор вытяжной

Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.

Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.

Устройство вентсистемы в хрущёвках

Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

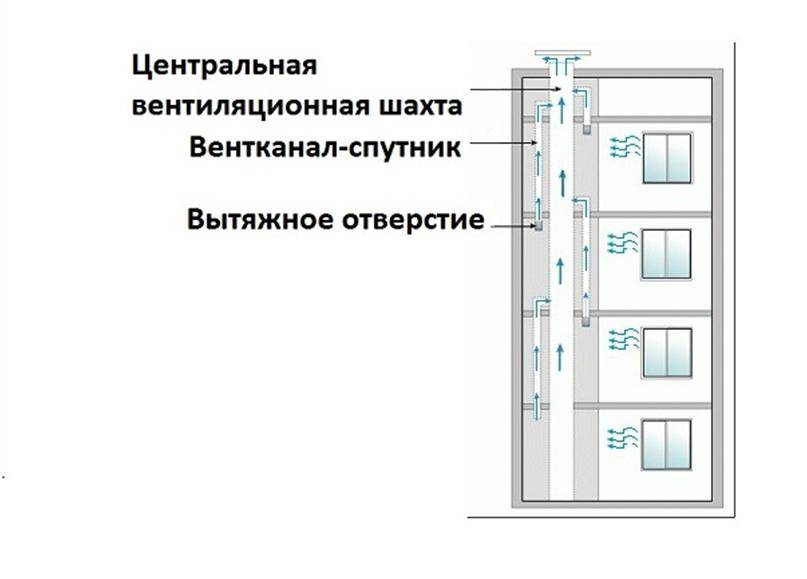

Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

• Газовую колонку запрещается закрывать или декорировать.
• Минимальный зазор до кухонной мебели 100 мм.
• Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
• Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Системы отопления

6.3.1. В отапливаемых помещениях должна поддерживаться нормируемая температура воздуха.

6.3.2. В зданиях, где отсутствует система отопления допускается использовать локальное отопление на рабочих местах и ремонте оборудования.

6.3.3. Лестничные пролеты можно не отапливать в случаях, предусмотренных положением СНиП.

6.3.4

Отопление проектируется с учетом равномерного нагревания и, принимая во внимание расходы тепла на нагревание воздуха, материалов, оборудования и прочего. За единицу принимают тепловой поток 10 Вт на 1 кв. м

м.

В параграфе 6.4 рассмотрены все требования к трубопроводам отопления, где их можно проложить, где нельзя, регламентируют способы прокладки, закладывают в проект срок службы. Указывают допустимые нормы погрешности уклонов прокладываемых труб воды, пара и конденсата при различных условиях направления движения пара и скорости воды.

В параграфе 6.5 рассматривается все, что касается отопительных приборов и арматуры, какие радиаторы можно устанавливать, схемы подключения, места расположения, расстояние от стен.

Параграф 6.6 рассматривает все вопросы, связанные с печным отоплением: в каких зданиях оно допускается, какие требования к печам, температуре их поверхностей, сечениям и высоте дымовых труб.

Расчет производительности системы

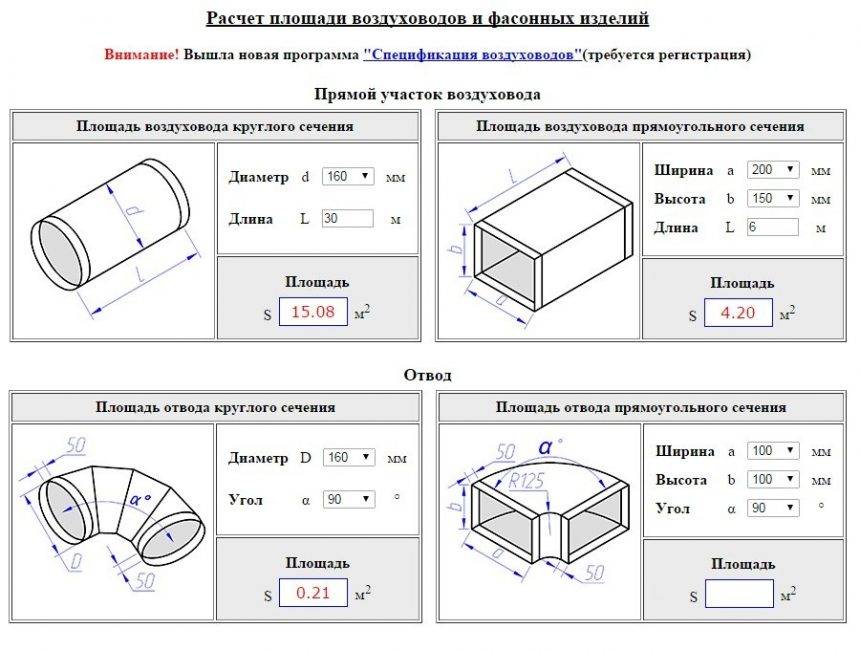

Расчет площади воздуховода

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.

Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

Правила составления проекта вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.

Расчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта

Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.

Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:

• способ распределения воздушных потоков в доме;
• тип вентиляции и вытяжных шахт;
• наличие фильтрационного оборудования.

Однако при расчетах вентиляционной системы инфильтрацию не принимают во внимание, поскольку вклад в циркуляцию воздушных потоков ничтожно мал. Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений

Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.

Проектирование вентиляционных систем выполняют по такому плану:

1. На начальном этапе составляют техническое задание.
2. Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
3. Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
4. Дальше следует подготовка чертежа для утверждения заказчиком.
5. Последний этап – окончательное оформление и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.

Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.

В процессе разработки проектной документации нужно дополнительно изучить вопросы будущей эксплуатации и обслуживания вентиляционной системы.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.

При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:

• объемы вытяжных и приточных воздушных масс должны быть сбалансированными;
• свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений;
• не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал;
• скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель — 3 м/с;
• вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.

Специалисты рекомендуют выбирать принципиальную приточно-вытяжную схему. Устроенная вентиляция такого типа будет эффективно справляться с подачей свежего воздуха и фильтрацией внутреннего.

Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.
