Подсоединение люстры к выключателю — подробная инструкция

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре

Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Типы одноклавишных устройств и их отличия

Наверняка вы видели, что в домах преобладают современные типы регуляторов света, выполненные в разном дизайне, цвете и с другими особенностями. Выключатели принято делить по типу монтажа, степени защищённости, количеству контактов для подключения. По типу монтажа одноклавишные выключатели бывают:

• накладные (подходят для монтажа к наружной проводке);
• для скрытой проводки (подходит для кабелей, которые прячутся в стену);
• встраиваемые (устанавливают на провода светильников, бра);
• проходные (управление светом происходит из разных мест).

По защищённости принято разделить выключатели с одной кнопкой на устройства для:

• влажных помещений;
• наружного монтажа (на улице);
• закрытых комнат.

По количеству контактов бывают:

• проходные;
• однополюсные;
• двухполюсные.

Одноклавишные выключатели получают наибольшее распространение, так как отличаются простым монтажом и лёгкостью обслуживания. С подключением приспособления справится даже новичок, при условии соблюдения инструкций и знания принципа работы выключателей.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ!

Во время коммутации контактов выключателя и проводки в помещении работайте в перчатках с электроизоляцией и обязательно обесточивайте электрическую сеть.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
3. Проверьте наличие и целостность всех плафонов.

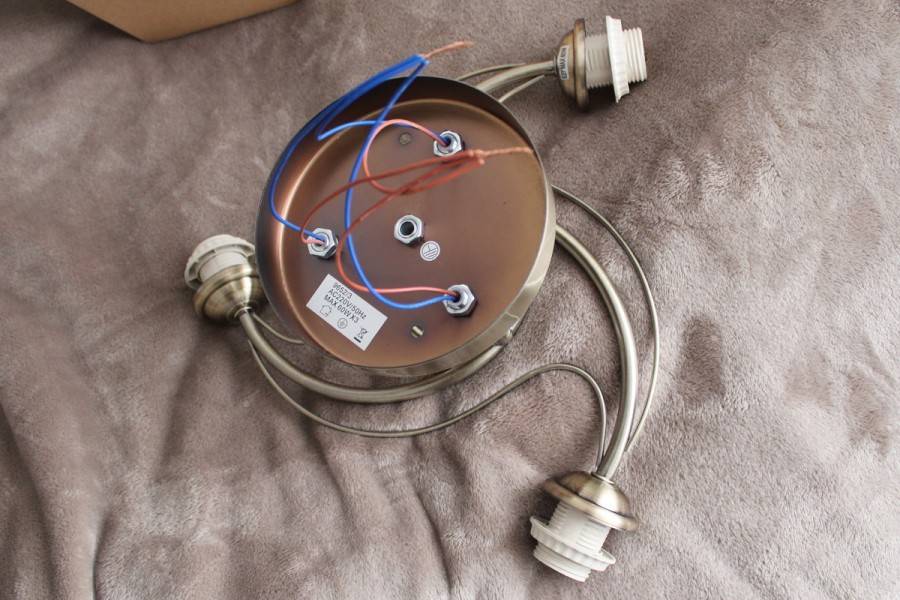

4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
2. Аналогичные действия проделайте с двумя другими рожками.
3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Последовательное и параллельное подключение двух и более источников света

Чтобы лампочка работала, нужно один ее контакт присоединить к фазе, а второй к нулю. Фаза – приходящий ток. Ноль – это, когда ток по проводнику возвращается к источнику. Существует два способа подключения: последовательное и параллельное.

В последовательном подключении ток будет зависеть от каждого источника света (от первого к следующему). Напряжение распределяется на количество ламп. Например, две лампы и напряжение 220W, значит, будет по 110W на каждую лампу. Важный момент: последовательное подключение для светильников с одинаковой мощностью.

Если взять лампы с разной мощностью 40 Bт и 120 Вт (разница в три раза), то лампа с меньшей выйдет из строя, так как по ней будет проходить 120 Вт. Исключение – лампы накаливания. На 220 W подключить две лампы на 60 W, то они будут гореть вполсилы, и лампы дольше прослужат.

Плюсы и минусы последовательного соединения:

• Перегорание элемента, влияет на остальные (не работают).
• Люминесцентные лампы меньше мигают.
• У ламп должна быть одинаковая мощность, исключение — люминесцентные лампы.

Второй способ — параллельное подключение. Таким способом параллельно подключают два или более источника света. К фазе подсоединяются одни контакты, а другие к нулю.

Ток и яркость будет зависеть от мощности каждой лампы. Приходящий ток будет равен сумме ламп, поэтому диаметр сечение нужно делать согласно ему. Такой способ часто применяется, и он удобен, так как в будущем можно добавлять дополнительные светильники, не тревожа другие источники света.

Плюсы и минусы параллельного соединения:

Люстра светодиодная с дистанционным управлением

В век электроники тянуть по стенам многожильные кабели для того, чтобы командовать люстрой из разных точек комнаты? Не стоит.

Рынок заполнен современными светильниками с основными и подсвечивающими лампами, которые управляются с пульта: базового, переносного.

При установке такой люстры выключатель будет выполнять только функцию подачи напряжения на контроллер, который укрыт за декоративной чашкой осветительного прибора. Самый распространённый тип его связи с пультом – радиоканал.

До того, как подключить светодиодную люстру надо разобраться в её устройстве. Электрическая часть включает в себя следующее.

• Приёмник-коммутатор (контроллер) сигнала и включения ламп Wireless Switch (в одном корпусе, со схемой подключения и отходящей антенной).
• Трансформаторы, драйверы, блоки питания (при использовании низковольтных ламп и светодиодов).
• Источники света.

Как правило, в купленной люстре внутренняя разводка выполнена. Пользователю необходимо только подключить ноль и фазу на контроллер. Последняя идёт из выключателя.

Вот они на фото, в левом нижнем углу.

Схема выглядит так. Здесь три потребителя. Два – галогенные лампы, один – светодиоды.

Нажатием кнопок (обычно 4) с пульта включаются/отключаются лампы согласно инструкции. Если пультом невозможно воспользоваться, в его роли выступит выключатель. На быстрое включение-выключение от одного до 4 раз люстра реагирует так же, как на команды с пульта.

Для крепления такой люстры к потолку применяют специальную DIN-рейку.

Подробный рассказ о том, как подключить люстру с пультом, смотрите на видео:

Как правильно соединить провода

Присоединять элементы светильника можно пайкой, скруткой со специальными переходными клеммными колодками, в дополнение к теме, как подключить пятирожковую люстру к двойному выключателю. Пайка — самый надежный способ, но ее достаточно трудно исполнить на высоте ограниченного пространства у люстры и потолка. По этой причине подобный метод не используется.

Соединять вместе проводники можно только одного размера. Нельзя осуществлять скрутку одних и многожильных элементов. Запрещено делать скрутку медного и алюминиевого проводника.

Обратите внимание! Из-за подобного соединения образуется электрохимическая пара и, если имеются следы влажности, контакты окисляются. Большинство пожаров появляется из-за того, что есть плохие проводниковые соединения. Место скручивания нужно обмотать при помощи изоляционной ленты, чтобы часть ленты не была заизолирована обоими соединяемыми элементами

Лучше использовать специальные изолирующие колпачки. Самый оптимальный способ соединения — вариант применения клеммных соединений. В продаже есть винтовые и пружинные клеммы

Место скручивания нужно обмотать при помощи изоляционной ленты, чтобы часть ленты не была заизолирована обоими соединяемыми элементами. Лучше использовать специальные изолирующие колпачки. Самый оптимальный способ соединения — вариант применения клеммных соединений. В продаже есть винтовые и пружинные клеммы.

Правильное соединение проводов как залог успешного подключения

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

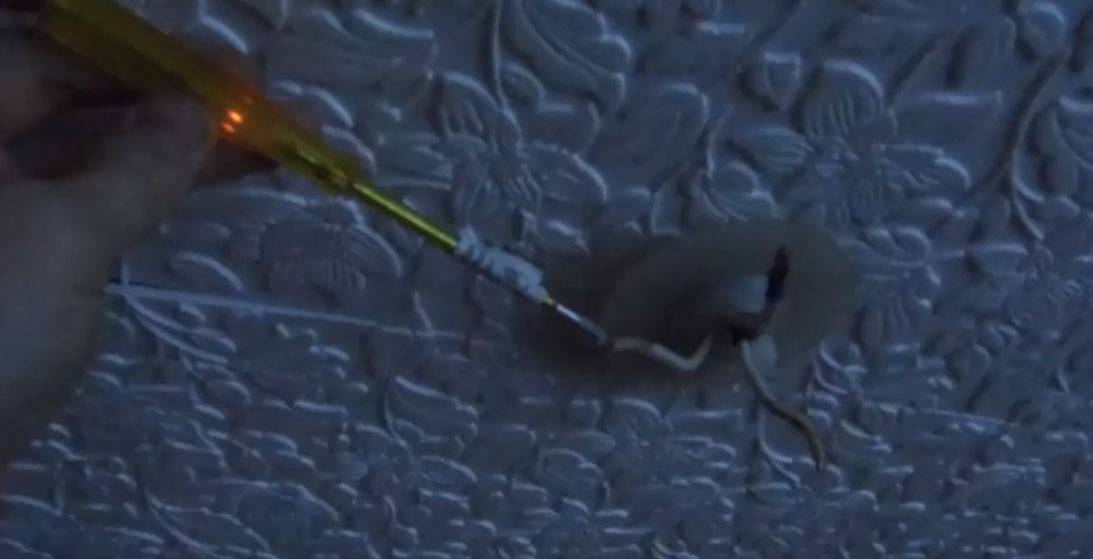

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Провода на приборе

Количество кабелей, выходящих из светильника, бывает разным. Если подключается модель с двумя проводниками, то все просто: один сочетается с фазой, другой – с нулевым

При этом куда и какой не так важно

Если на потолочном полотне есть пара фазных проводов, а у выключателя две клавиши, то подключений будет несколько.

Оба фазных шнура скручиваются и подсоединяются к люстровой фазе. При этом выключение прибора будет осуществляться сразу парой клавиш, а включать свет можно будет любой их них.

Соединение одного потолочного фазного шнура с кабелем на приборе, при этом второй просто изолируется. Тогда работать будет единственная из клавиш.

Стоит отдельно сказать, как подключить люстру с 3-мя проводами. Если одним из проводников будет являться заземление, то его возможно либо изолировать (когда на потолочной плите такой же кабель отсутствует), либо скомбинировать с таким же потолочным проводником.

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Источники – https://cable.ru, Кабель.РФ

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

1. Одноклавишные, двухклавишные, трехклавишные и т.д.
2. Проходные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Как правильно соединить провода

При группировке нескольких шнуров в единую группу обычного скручивания и надевания колпачка защиты будет недостаточно. Скрутка подобного рода со временем окислится, что приведет к нагреванию.

Лучшим вариантом станет спаивание соединения паяльником и оловом. При таком соединении контакт будет хорошим и нагревания не случится.

А вот к соединению проводов прибора с потолочными проводниками стоит подойти более аккуратно. Никакие скручивания здесь невозможны.

Воспользоваться следует клеммными специальными коробками, которые либо идут в виде комплектующих элементов в комплекте с прибором, либо приобретаются отдельно.

Затем все кабели потолочной плиты в нужной последовательности группируются со шнурами в клеммнике. Подробнее ознакомиться с подобным алгоритмом соединения возможно на фото как подключить люстру.

Ознакомившись с подробной инструкцией по подключению потолочной люстры к разному виду выключателей, провести подобные электроработы не составит труда.

Немного теории

Такая процедура, как установка и подключение люстры, требует определённых знаний о выключателях и проводах, с которыми придётся работать.

Подключение люстры к двойному выключателю, а не к одноклавишному, заложено в конструкции самого осветительного прибора. Три провода (с окрашенной или белой изоляцией), выходящие из потолка, также говорят об этом.

Жгут разноцветных проводов, в том числе отходящий от купленной люстры, несёт определённую информацию.

В ЕС маркировка проводов цветом закреплена стандартом МЭК 60445 от 2010 г, в РФ – ГОСТом Р 50462 от 2009г. Выглядит она так.

Разводка электросети кабелями для бытовых помещений марки NYM, ВВГ, ВВГнг (негорючий) в современном частном доме также соответствует этим нормам. Если это не так, то сеть надо прозвонить – определить назначение жил двух, трёхпроводного провода.

Это делается с помощью отвёртки со световым индикатором фазы. Фазовый проводник зажигает светодиод в отвёртке. Фиксирование результата цветным перманентным маркером или цветной изолентой обязательно.

Для освещения прокладывается кабель с 3 проводниками сечением 1.5 мм2. Сечение нулевого и фазного проводников должны быть одинаковыми. Преимущество отдаётся медным проводам: они обладают большей электропроводностью, не окисляются, долговечные, гибкие. Если перед подключением новой люстры есть возможность заменить алюминиевую проводку медной, это стоит сделать.

Максимальная мощность прибора освещения не должна превышать величину, указанную в таблице. Информация содержится в инструкции к люстре, наличие которой обязательно.

Запас прочности (отнимите от полученной мощности 20%) не помешает. Цель – застраховаться от провода меньшего сечения, некачественной меди

При старой проводке такая осторожность более чем оправдана

Также предстоит соединить провода (из одинакового металла), выходящие из потолка, с проводами люстры. Обычная скрутка с помощью пассатижей даже не рассматривается (запрещена п.2.1.21 ПУЭ). Работать с паяльником под потолком – сомнительное удовольствие, да и доступно не каждому.

Владельцу частного дома необходимо иметь колодки, СИЗы, наконечники НШВИ, климпер или самозажимные клеммы.

Когда с потолка приходит алюминиевый провод, а на люстре медный, соединять их следует только с помощью клеммных колодок, зажимов «орех» или самозажимных клемм «WAGO» с пастой «Alu-plus».

В дальнейшем под словом «соединяем» понимается как раз такое соединение проводов между собой.Конечно, все работы с приборами, проводами, надо производить при отключённой в помещении сети.

Промежуточный итог: владеем теоретической информацией, современными материалами, инструментом.
