Схемы котельной частного дома: принципиальная, функциональная, технологическая

Как использовать тепловую схему котельной

Тепловая схема помогает следить за состоянием и функционированием котельной. Из-за дымовых газов не исключено появление коррозии металлических покрытий низкотемпературных или сернокислых. И чтобы она не появилась, следует осуществлять контроль температуры воды. Примечательно, что во входе в котел оптимальной температурой будет 60-70 градусов.

Тепловая схема котельных с водогрейными котлами имеет свои особенности

А чтобы была возможность повысить температуру до нужных показателей, устанавливается рециркулярный насос. За водогрейными котлами нужно следить, чтобы их срок службы был приличным, контролируйте постоянство расхода воды. Обычно минимальные данные этого показателя устанавливает производитель.

Чтобы котельные работали хорошо, нужно использовать вакуум-деаэраторы. Обычно водоструйный эжектор создаст вакуум, а для деаэрации используется выделяемый пар. Но, главное, чего боятся при установке котельной, это постоянной привязки к месту. Современная автоматизация многие процессы упрощает.

Виды газовых клапанов

Основной элемент системы автоматики – газовый клапан электромагнитный. Такое гидравлическое устройство используется для регулировки потока газа при помощи передачи электропитания на катушку клапана. Сердечник, который связан с седлом клапана, втягивается в катушку под действием электромагнитных сил.

Клапан может быть нескольких видов в зависимости от рабочего положения седла:

Модулирующие клапаны устанавливаются на газовых котлах с возможностью плавного изменения мощности.
Одностадийные клапаны. Они имеют только два положения: «открыто» и «закрыто». После того как подается питание, клапан принимает крайнее положение и происходит полный расход газа, на которое рассчитан котел.
Двухстадийные клапаны. Такой вид может полностью открыться с временной задержкой через промежуточное положение. Благодаря такой конструкции происходит плавный пуск отопительного оборудования. Одностадийные и двухстадийные клапаны используют только для одностадийных горелок.
Трехстадийные клапаны. Такие элементы можно установить на устройствах, где есть две ступени мощности.

Что такое “умный котел”

Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже.

Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза.

Управление котлом в автоматическом режиме дает возможность:

Отключить котел в случае возникновения нестандартной ситуации. Осуществить автоматический пуск или остановку котла в действующем режиме. В зависимости от наружной температуры устанавливать температуру нагрева.
Управлять ветвями отопления или водонагрева котла, имеющего 1 камеру сгорания.
Регулировать температуру воды или другого теплоносителя.
Вносить коррективы в работу насосов циркуляции или рециркуляции, если отопление отопления в доме устроено по закрытой схеме. В этом случае без автоматики функционирование системы невозможно.

Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью.

Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

Система управления отоплением состоит из температурного контроллера (1), датчика температуры наружного воздуха (2), исполнительного элемента (3), датчика температуры теплоносителя (4), дисплея для подключения к системе управления, находящейся извне (5), циркуляционный насос (6), подача теплоносителя (7), контуров потребителей (8) (+)

Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т.д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

Автоматизированные тепловые станции

В 1992 году организация, управляющая московской коммунальной энергетикой – МОСТЕПЛОЭНЕРГО – приняла решение на одной из своих новостроек внедрить современную АСУ ТП. Была выбрана районная тепловая станция РТС «ПЕНЯГИНО». Первая очередь станции строилась в составе четырёх котлов типа КВГМ-100. В это время развитие Ремиконтов привело к появлению программно-технического комплекса ПТК КВИНТ.В состав комплекса кроме самих Ремиконтов входила операторская станция на базе персональной ЭВМ с полным программным обеспечением, пакет программ системы автоматизированного проектирования САПР.

Функции АСУ ТП районной тепловой станции:

полностью автоматический пуск котла из холодного состояния до выхода на рабочий режим путём кликания на экране монитора кнопки «ПУСК»;
поддержание температуры выходной воды в соответствии с температурным графиком;
управление расходом питательной воды с учётом подпитки;
технологические защиты с отключением подачи топлива;
контроль всех теплотехнических параметров и представление их оператору на экране персональной ЭВМ;
контроль состояния агрегатов и механизмов – «ВКЛЮЧЕН» или «ВЫКЛЮЧЕН»;
дистанционное управление исполнительными механизмами с экрана монитора и выбор режима управления – ручной, дистанционный или автоматический;
информирование оператора о нарушениях в работе контроллеров;
связь с диспетчером района по цифровому информационному каналу.

Техническая часть системы была скомпонована в четырёх шкафах – по одному на каждый котёл. В каждом шкафу установлены четыре контроллера в каркасно-модульном исполнении.

Задачи между контроллерами распределены таким образом:

Контроллер №1 выполнял все операции по пуску котла. В соответствии с алгоритмом пуска, который был предложен Теплоэнергоремонтом:

контролер включает дымосос и вентилирует топку и дымоходы;
включает вентилятор подачи воздуха;
включает насосы подачи воды;
подключает газ на розжиг каждой горелки;
по контролю наличия пламени открывает основной газ на горелки.

Контроллер №2 выполнен в дублированном варианте. Если во время пуска котла сбой техники не страшен, так как можно остановить программу и начать всё сначала, то второй контроллер ведёт основной режим в течении длительного времени.

Особая ответственность на нём в холодное время года. При автоматической диагностике нештатной ситуации в котельной происходит автоматическое безударное переключение с основного контроллера на резервный. На этом же контроллере организованы технологические защиты. Контроллер №3 предназначен для выполнения менее ответственных функций. При его отказе можно вызвать ремонтника и некоторое время переждать. На этом же контроллере запрограммирована модель котла.

С её помощью проводится предпусковая проверка работоспособности всей программы управления. Её же используют при обучении оперативного персонала. Работы по созданию головных АСУ ТП московских РТС ПЕНЯГИНО, КОСИНО-ЖУЛЕБИНО, БУТОВО, ЗЕЛЕНОГРАД проводил коллектив в составе МОСПРОМПРОЕКТ (проектные работы), ТЕПЛОЭНЕРГОРЕМОНТ (алгоритмы управления), НИИТеплоприбор (микропроцессорная центральная часть системы).

Как правильно ее обустроить?

Прежде, чем приступить к подробному изучению правил по благоустройству котельной, надо вспомнить, какие виды котлов существуют. Дело в том, что каждый тип имеет свои правила установки, а соответственно и благоустраивать помещение надо согласно им. На сегодняшний день больше всего используется газовых котлов. Такие котлы имеют большое количество преимуществ, так как они очень просты в эксплуатации и являются экономичными. Но, чтобы установить такой котел, следует выучить правила и основные требования по их установки, ведь самая маленькая ошибка, может обернуться трагическими последствиями.

Для небольших котлов, имеющих маленькую мощность устанавливать котельную не надо, достаточно будет продумать место. Где можно будет его разместить?

Кухню, можно выбирать в таких случаях:

Если у вас есть выход на улицу, здесь может использоваться окно, размеры, которого достигают 30 см квадратных на 100 сантиметров квадратных.
Есть вентиляция, это может быть даже самая обыкновенная форточка.
Высота помещения должна быть минимально 220 см.
Свободный проход должен составлять не менее 70 см.
Обязательно стоит предусмотреть воздухозаборное отверстие, которое будет обеспечивать горение газа в котел.
В таком помещении заранее стоит, будет позаботиться об огнеустойчивости, а для этого следует использовать при строительстве и ремонте специальные материалы.

Среди разновидностей котлов, есть навесные и напольные. Использования навесных котлов допустимо только в том, случае, если стены выполнены из прочных материалов, которые не воспламеняются. Для напольного котла, заранее необходимо позаботиться о подложке, сделанной из металла или бетона, она обязательно должна выходить за края котла, желательно, чтобы это расстояние достигало 100 мм с каждой стороны.

Конечно, стены дома могут быть выполнены из материалов, которые все же легко поддаются горению, в таком случае, надо будет установить экран, который и будет играть роль главной защиты вашего дома от пожара.

Когда мощность котла, будет составлять более, чем тридцать киловатт, то тогда потребуется отдельная котельная, ее можно будет сделать даже с подвального помещения, но и для этого есть свои правила и предостережения:

В помещении стоит обратить внимание на наличие естественного освещения.
Важно обеспечить действительно хорошую вентиляцию, так как воздух в комнате обязательно должен изменяться как минимум три раза в час.
С котельной надо продумать отдельный выход на улицу.
Стены должны достигать 2,5 метра высотой.
Сама площадь помещения должна быть не меньше пятнадцати метров квадратных.

Идеальным вариантом для собственного дома будет котельная, которая стоит отдельно. Этот вариант считается самым безопасным, достаточно только при установке выполнить такие требования:

Постройка должна иметь фундамент и никоим образом не соединяться с домом.
Котел должен находиться от пола на расстоянии 200 мм.
Чтобы залить пол желательно использовать бетон с песком.

Это интересно: Выбираем котел для частного дома: детальный взгляд на вопрос

Расширительный бак

Любая жидкость при нагревании расширяется. Поэтому чтобы избежать деформации котла, разрыва труб и батарей в систему устанавливают расширительный бак. Расширительные баки бывают двух типов: Расширительный бак открытого типа – это открытая ёмкость, дно которой соединено с трубами отопительной системы. От попадания грязи в бак защищает фильтр на заливной горловине. Уровень теплоносителя в нем зависит от температуры жидкости в системе. Чем теплоноситель горячее, тем больше его объем. Расширительный бак открытого типа ставится на самом высоком месте отопительной системы. Как правило, открытый расширительный бак ставят на чердаке. Расширительный бак закрытого типа (гидропневмоаккумулятор) – это герметичная ёмкость, выполненная в виде капсулы шарообразной или овальной формы рис.1, разделенная внутри герметичной мембраной на две части — воздушную и жидкостную. Бак закрытого типа выгодно отличается от бака открытого типа. Во-первых, в закрытом баке не происходит соприкосновения жидкости системы с воздухом: жидкость не испаряется и не соприкасается с кислородом, который насыщает теплоноситель и участвует в коррозии внутренней поверхности труб и радиаторов. Во-вторых, из закрытого бака жидкость никогда не выльется наружу. В-третьих, бак можно ставить в любом месте отопительной системы, но обычно его устанавливают рядом с котлом.

Рис. 1

Схемы подключения

Обвязка двух котлов разного типа в одной схеме (газовых и твердотопливных) — этап очень ответственный. Любая ошибка может не только снизить эффективность отопления, но и создать аварийную ситуацию.

Для расчета схемы подключения лучше пригласить специалистов проектной организации. Они подберут пару отопителей с последовательной или параллельной обвязкой и различными способами управления — ручным или автоматическим.

Автоматическое управление

Схема с автоматическим управлением с точки зрения гидравлики практически не отличается от ручного способа. Единственное различие — установка двух обратных клапанов.

Они ставятся с целью недопущения холостого протока теплоносителя через временно отключенный котел. Проблема решается установкой гидрострелки. Обратные клапаны располагают на обратке, направленными один на другой.

Схема обвязки двух котлов с автоматическим управлением

Для автоматической системы также необходима установка термостата, отключающего насос для принудительного перемещения теплоносителя. Когда в топке выгорит твердое топливо, смысла в холостой циркуляции воды через отключившийся аппарат нет, так как этим создается дополнительное сопротивления для второго котла.

Ручное управление

При реализации этого варианта для сбалансированности работы двух котлов требуется лишь запорно-регулирующая арматура. Все переключения между котлами осуществляются самим оператором путем открытия/закрытия двух вентилей на обратке. Для полного прекращения циркуляции нагретой воды необходимо отключение четырех вентилей — двух на подаче и двух на обратке.

Обвязка двух котлов с ручным управлением

В схемах с ручным управлением необходимо предусмотреть установку двух расширительных бачков, с помощью которых компенсируется тепловое расширение воды в процессе постепенного прогрева холодного котла. Один бак с одновременной нагрузкой от двух агрегатов справиться не в состоянии.

Схемы котельных установок

Пароводяная смесь, удаляемая из деаэраторной головки, проходит через теплообменник — охладитель выпара.
В котельных с водогрейными котлами часто устанавливаются вакуумные деаэраторы. Составить схему отпуска тепла. Из деаэратора питательной воды питательным насосом вода поступает в паровые котлы и на впрыск в РОУ.
Если на внутренних стенках экранных труб образуется накипь, то это затрудняет передачу теплоты от раскаленных продуктов сгорания к воде или пару и может привести к перегреву металла и разрыву труб под действием внутреннего давления. Так как расходы воды при открытой системе неравномерны по времени, то для выравнивания суточного графика нагрузок на горячее водоснабжение и уменьшения расчетной производительности котлоагрегатов и оборудования водоподготовки предусматривают установку баков-аккумуляторов деаэрированной горячей воды. Рециркуляция необходима для подогрева воды на входе в стальные котлы до темп-р выше темп-р точки росы, значения которых зависят от вида топлива, а также для поддержания постоянного расхода воды через котлы.
При периодических продувках воду, содержащую значительное количество шлама, направляют в расширитель периодических продувок барботер , откуда образовавшийся пар отводится в атмосферу, а остаток воды со шламом сливается в канализацию. При расчете тепловой схемы водогрейной котельной, когда не происходит фазовых превращений нагреваемой и охлаждаемой сред воды , уравнение теплового баланса в общем виде можно записать следующим образом , 3. Такие условия иногда диктуют необходимость использования в тепловых схемах котельных увеличенного количества насосов — сетевых зимних и летних , перекачивающих, рециркуляционных и подпиточных также зимних и летних.
Альтернативные возобновляемые источники, например, солнце, ветер, вода, дождевая вода и биомассы составляют лишь небольшую долю в общем объеме произ-ва энергопотребления, несмотря на то, что она стремительно увеличивается. Это минимизирует мех. Если давление воды снизить до 0,03 МПа, то при этом давлении воды будет кипеть при температуре 68,7 0С. В них пар отдает тепло питательной воде, конденсируется и конденсат вливается в общий поток питательной воды.

Общие положения по проектированию

Частицы золы из золоуловителя и шлак из бункера системой шлакозолоудаления выносятся из котельной. Автоматизация работы котельного оборудования Глупо было бы не воспользоваться возможностями, которые облегчают эксплуатацию отопительных систем.

Тепловые схемы, в которых расход воды через котёл изменяется. Далее нагретая сетевая вода поступает по трубопроводам к потребителю. В общем случае котельная установка представляет собой совокупность котла котлов и оборудования, включающего следующие устройства.

Если пароводогрейная котельная обслуживает открытые водяные сети, тепловой схемой предусматривается установка двух деаэраторов — для питательной и подпиточной воды. Установленный на обратной линии сетевой циркуляционный насос обеспечивает поступление питательной воды в котел и далее в систему теплоснабжения. Дата добавления: ; просмотров: ;. Принципиальная схема котельной с паровыми котлами, отпускающими пар и горячую воду 1 — котлы; 2 — РОУ, 3 — регулирующий клапан, 4 — пароводяной теплообменник, 5 — конденсатоотводчик, 6 — сетевой насос, 7 — фильтр, 8 — регулятор подпитки, 9 — деаэратор, 10 — питательный насос, 11 — аппараты химводоочистки, 12 — подпиточный насос Пароводогрейные котельные, называемые также смешанными, оборудуются указанными выше типами паровых и водогрейных котлов или комбинированными пароводогрейными котлами например, типа KTK и предназначаются для выработки пара на технологические нужды и горячей воды для обеспечения нагрузок отопления, вентиляции и горячего ВС.
Странная схема котельной

Подробнее о принципиальной схеме котельной

Грамотно составленный графический чертеж должен отражать в первую очередь все механизмы, приборы, аппараты и соединяющие их трубы. Стандартные схемы котельных частных домов включают совокупность котлов, рециркуляционных, подпиточных и сетевых насосов, аккумуляторных и конденсационных баков, устройств подачи топлива и его сжигания, аппаратов для деаэрации воды, теплообменников, вентиляторов, пультов управления, тепловых щитов. На выбор и расположение оборудования оказывают влияние вид теплоносителя и тепловые коммуникации, а также качество используемой воды.

В процессе составления схемы водогрейной котельной необходимо следить за соответствием технических характеристик оборудования, которые должны отвечать требованиям выбранного температурного режима

Тепловые сети, работающие на воде, можно разделить на две группы:

открытые, в которых жидкость отбирается в местных установках;
закрытые, в которых вода, отдав теплоту, возвращается в котел.

Образцом принципиальной схемы может служить пример водогрейной котельной открытого типа. На обратной линии установлен циркуляционный насос, который обеспечивает доставку воды в котел и дальше по системе. Расчетный температурный режим данной схемы – 155-70°С. Два типа перемычек (рециркуляционая и перепускная) соединяют две основные линии – подающую и обратную.

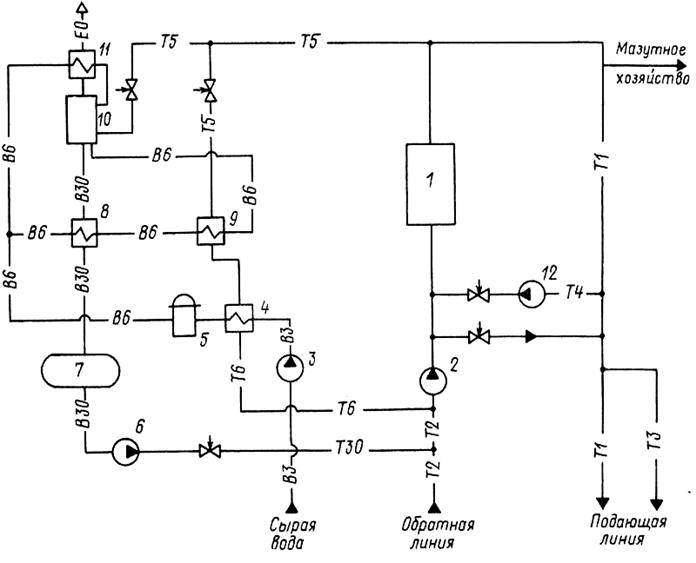

Принципиальная схема котельной: 1 – насос сетевой; 2 – насос подпиточный; 3 – бак подпиточной воды; 4 – насос исходной воды; 5 – насос подачи; 6 – расходный бак; 7 – эжектор; 8 – охладитель; 9 – деаэратор вакуумный; 10 – подогреватель очищенной воды; 11 – очистительный фильтр; 12 – подогреватель исходной воды; 13 – котел водогрейный; 14 – насос рециркулярный; 15 – перепуск

В связи с возникновением дымовых газов может появиться коррозия металлических покрытий сернокислого или низкотемпературного происхождения. Чтобы избежать ее появления, следует контролировать температуру воды. Оптимальное значение на входе в котел — 60-70˚С. Чтобы повысить температуру до требуемых параметров, необходимо установить рециркулярный насос.

Чтобы водогрейные котлы служили долго, исправно и экономично, следует следить за постоянством расхода воды. Минимальное значение расхода устанавливает компания-изготовитель оборудования.

Для лучшей работы котельных установок используют вакуумные деаэраторы. Водоструйный эжектор создает вакуум, а выделяемый пар используется для деаэрации.

План котельной с газовым котлом

Задействование в качестве теплоносителя природного газа – экономичное и продуктивное решение, но сопряженное с большим риском по причине взрывоопасности. Устроение помещения для газового котла по этой причине имеет жесткие требования, изложенные в СНиПе.

Данный вид топлива даже в незначительных количествах способен оказывать вредное воздействие на здоровье, поэтому одним из важных принципов безопасного использования газа является хорошая вентиляция. Отсутствие качественной вытяжки влечет за собой меньшую теплоотдачу при одинаковом расходе.

Схема расположение оборудования котельной частного дома зависит от его мощности и эксплуатируемого состояния газа. Сжиженная форма категорически не допускает установки источника теплоснабжения в подвале. Удельный вес такого носителя гораздо больше воздуха, при утечках он концентрируется в низовьях здания, где может инициировать взрыв.

Нет нужды подыскивать или выстраивать отдельный угол для приборов с мощностной характеристикой до 60кВТ. Вполне возможна установка в кухне, на чердаке, в кладовой и т.д., если они отвечают условиям:

наличие окна с форточкой;
объем не менее 15 кубометров и сверху по 0,2 кубометра на каждый выделяемый киловатт;
высота минимум 2,5 м.

Более мощные агрегаты должны размещаться в обособленных бытовках на любом этаже, при этом цокольный следует рассматривать в последнюю очередь. Отдельно стоящие котельные должны иметь собственный фундамент с присутствием в нем определенной доли песка. Точку, где топится аппарат, необходимо привести в соответствие нормативам:

окна от 0,5 кв.м,
ширина дверного проема от 0,8м,
обшивка огнеупорным материалом с пределом огнестойкости не менее 45 минут,
наличие свободного пространства вокруг теплогенератора радиусом 0,7м и больше.

Набор технических средств газовой котельной

Применение газа для обогрева производится при участии:

отопительного котла;
бойлера, нагревающегося за счет газооборудования, обеспечивающего жилье горячей водой;
распределительного коллектора, в состав которого входят циркуляционный насос, гидравлический распределитель и гребенка;
расширительной емкости, служащей нейтрализатором увеличивающегося давления вследствие повышения температуры носителя;
группы безопасности в комплектации из манометра, предохранительного клапана и отводчика воздуха;
труба отвода дыма эффективного диаметра и высотой над уровнем конька крыши не менее 5м с дополнительным каналом для чистки;
организованный сливной комплекс на случай простоя аппарата;
навигация в виде электронной автоматики;
система огнеудаления и пожаротушения.

Котельная с твердотопливным котлом

Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной.

Каким должно быть помещение

К помещению под твердотопливный котел выдвигается ряд требований:

дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — не менее 1 м;
промежуток между задней стенкой котла и поверхностью из сгораемого материала с защитным экраном — минимум 0,5 м для котлов с задним подключением;
запрет на надстройки над помещением котельной;
эффективная приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допустимо трубу, находящуюся за котлом, крепить к ней посредством кронштейнов.

Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

Оборудование для твердотопливной котельной

Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т.д.
Обвязку ТТ котла, состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
Дымоход.
Водонагреватель накопительный для снабжения дома горячей водой.
Автоматику — погодозависимую или внутридомовую.
Систему пожаротушения.

В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см.

В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

Это интересно: Сколько потребляет электроэнергии электрический котел: типовой расход

Преимущества котла на жидком топливе

Установить жидкотопливный котел намного проще, чем газовый или твердотопливный аналог. Поместить его можно в доме и во дворе.

Главное преимущество — отсутствие необходимости в согласовании и получении разрешительной документации. Все что требуется от хозяина дома, это предусмотреть свободный подъезд машины с топливом и регулярно заправлять котел.

Если рядом с загородным домом не проходит газовая магистраль, можно установить в котельной агрегат, работающий на дизельном топливе. Двухконтурный котел и дом обогреет, и обеспечит жильцов теплой водой

Для получения 10 кВт мощности расходуется около 1 л дизтоплива, но точный расход зависит от качества топлива. В средней полосе при площади дома в 200 м² на отопительный сезон потребуется около 5 тыс. л топлива. Дымоход нужно периодически чистить.

Для установки дизельного котла в среднем необходимо 4 м². Если приточная вентиляция обеспечивается путем поступления воздушного потока из других помещений дома, то на 1 кВт мощности котла должно приходиться минимум 30 смᶾ воздуха. При внешней вентиляции эта цифра уменьшается до 8 смᶾ.
