Как работает выключатель с двумя клавишами
Конструкция механического выключателя включает в себя три контакта:
- один — общий (неподвижный);
- два других — независимых.
Замыкание цепи происходит во время нажатия на клавиши, с помощью которых независимые контакты можно соединить с общим одновременно или по отдельности. Подразумевается 6 положений:
- первая клавиша — включена в цепь или выключена из неё;
- вторая — аналогично;
- обе клавиши — включены или выключены.
Это позволяет производить управление одним или несколькими осветительными приборами.
Обычный двухклавишный выключатель для скрытой проводки имеет клавиши, декоративную панель, внутреннюю часть
Критерии грамотного выбора
Приобретая тройной выключатель, внимательно осмотрите его, изучите физические величины, проверьте наличие схемы подключения. Основные моменты, на которые стоит обращать при выборе изделия:
- Корпус изделия – он должен быть лишен любого рода дефектов: заусениц, вмятин и сколов.
- Срабатывание клавиш – должно происходить легко и без заеданий.
- Звуковые эффекты – при включении каждой из клавиш должен быть слышен характерный щелчок.
- Сердцевина – должна быть также лишена заусениц, а ее клеммы исправно работать.
Планируя устанавливать выключатель в комнате с повышенной влажностью, необходимо выбирать устройство с защитой.
Рабочие элементы влагозащищенного выключателя имеют дополнительную резиновую или пластиковую оболочку, которая предохраняет механизм от прямого контакта с водой
Чтобы упростить процедуру монтажа и обеспечить при этом долговечность работы устройства, предпочтение стоит отдавать моделям, сердцевины которых оснащены клеммами винтового или зажимного типа.
Устройство, контролирующее две группы светильников

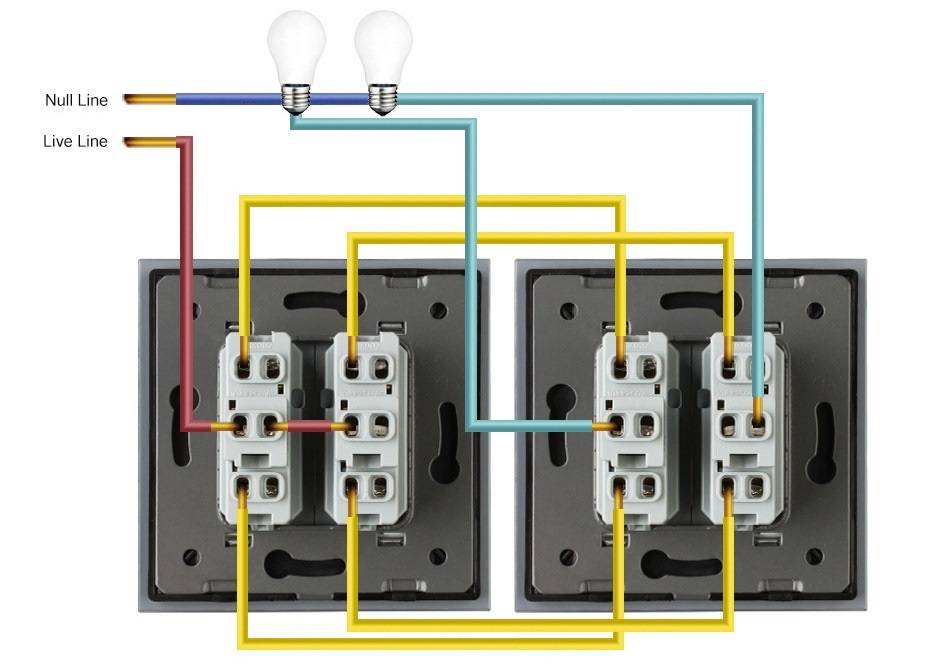

Схема подключения двухклавишных проходных выключателей
Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.
Монтаж двойного проходного выключателя
Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:
- В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
- К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
- В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.
Подключение перекрестного выключателя
Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.
Провода в распределительной коробке
Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
https://youtube.com/watch?v=9cG_VmdR4uk
В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:
Монтажная схема подключения
Принцип подключения проходных выключателей
Схема подключения двухклавишного выключателя с подключением через распредкоробку
В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.
Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.
Следуем рекомендациям: как подключить выключатель с розеткой в одном блоке
Приступая к работе, первым делом следует позаботиться о своей безопасности. Отключите электричество на щитке, а затем проверьте с помощью специальной индикаторной отвёртки, нет ли в сети напряжения. Принцип её работы так прост, что объяснять его нет смысла. Но тут нужно понимать, что некачественные индикаторные отвёртки могут показывать напряжение там, где его и в помине нет.
Применение блока розеток с выключателем
Обычно подключение выключателя и розетки выполняют единым блоком там, где разделить их нельзя или делать это нежелательно. Например, в кухне, ванной, туалете или на балконе, где несколько источников света и хочется, чтобы некоторые из них можно было выключать.
В местах повышенной влажности розетка может быть очень опасной. Вода (особенно грязная) хорошо проводит ток, а значит, в один момент не только сама розетка может выйти из строя, может быть повреждён участок проводки в квартире. а также может пострадать и человек, по незнанию или халатности установивший её там.
Специалисты обычно «выносят» розетку за границы комнаты, а чтобы всё смотрелось аккуратно, объединяют с выключателями.
Как подключать двухклавишные выключатели
Рассмотрим подключение на примере двухсекционного осветительного прибора (схема приведена рисунке 4). Заметим, что это стандартный вариант, который применяется для включения/выключения любых устройств.
Рисунок. 4. Подключение двухсекционной люстры к двойному выключателю
Как видно из рисунка, ноль подается напрямую к источникам освещения, в отличие от фазы, которая коммутируется. При срабатывании контакта «кл1» включается «Л1», соответственно, «кл2» отвечает за работу «Л2» и «Л3». В результате мы можем задать три варианта интенсивности освещения в помещении (горит одна, две или все лампочки).
Обратите внимание, что к входу «1» подводится: фаза, а к выходам две управляющих линии («2» к «Л1» и «3» к группе «Л2» и «Л3»). Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Приведенный на рисунке 4 вариант носит более общий характер
Поэтому я приведу также и более простую схему подключения именно под 2 лампочки (светильника):
Приведенный на рисунке 4 вариант носит более общий характер. Поэтому я приведу также и более простую схему подключения именно под 2 лампочки (светильника):
Простая схема подключения
Трехклавишный выключатель в быту
На сегодняшний день многие люди используют в своем доме большое количество источников освещения. Их количество иногда и в два раза может превышать потребность человека. После проведения исследований удалось выяснить, что если человек перестанет зажигать лишние лампы, тогда он сможет сэкономить электричество на 30%. С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней.
Устройство трехклавишного выключателя достаточно простое. Но благодаря своей простой конструкции он позволяет решать большинство проблем. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Благодаря ему включать дополнительное освещение вы сможете только при необходимости.
Соединение лампы с двухклавишным выключателем
Подключение к двойному выключателю выполняется практически по такой же схеме, что и одноклавишный. Фактически, это два одноклавишных устройства, помещенных в общем корпусе. Также можно подключить две лампочки к одному выключателю.
До начала монтажа нужно выяснить, где расположены контакты. Иногда их схема располагается в задней части прибора. Двойные устройства имеют три контакта – общий ввод и два отдельных вывода. На ввод идет фазный провод из распределительной коробки или от розетки. На двух выводах осуществляется управление лампочками, расположенными в светильниках. При монтаже ввод располагается снизу, в выводы – сверху. Данное подключение хорошо показывает представленная схема.
Трехклавишный выключатель подключается точно так же, как подключить двойной выключатель, только к нему добавляется еще один вывод и дополнительная клемма в распределительной коробке.
Проверка устройства защитного отключения на срабатывание
УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.
Выполнить проверку можно несколькими способами:
- нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
- использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
- имитировать утечку электротока с помощью реостата.
Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.
Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.
Двухклавишный выключатель и его подключение, схема и фото
В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.
К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.
Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.
Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.
Приступаем к работе монтажа выключателя на 2 клавишы
Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.
Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!
Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.
Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.
Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.
Непосредственно к выключателю должны выходить три провода:
— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;
— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).
Подключение
Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.
Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.
Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.
Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.
Двухклавишный выключатель с подсветкой
Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.
Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.
Последовательность проведения света в комнате
- Последовательность проведения света в комнате имеет свою специфику:
- сначала нужно обесточить жилье, отключив рубильник на разъединительном щитке или автоматические выключатели проверить отключение тока можно, всунув светильник в розетку (если не горит, значит все отключено);
- перед установкой оголенные части нужно зачистить;
- проходной нулевой провод от щита необходимо объединить с двумя контактными группами;
- второй фазный провод от щита прикрепляется к проводу, идущему на общий контакт;
- цвет проводов разных групп должен быть разным (первый провод подключается к фазе одной группы светильников, второй – подсоединяется к другой группе);
- фазные провода крепятся к своим группам потребителей;
- нулевой проводок от щитка присоединяется к нулевым проводкам светильников (двухклавишный выключатель объединяет две группы потребителей);
- нужно тщательно продумать безопасность нахождения большого количества объединений, находящихся в разделочной коробке (хорошо скрутить, припаять);
- выключатель аккуратно крепится к коробке на стене (монтажная проволока очень жесткая);
- на основание прилаживается декоративная рамка, блок кнопок вставляется в пазы, надежно фиксируется с корпусом;
- Индикатор напряжения поможет проверить, правильно ли функционирует проходной выключатель.
Иногда возникает необходимость установить двухкнопочный выключатель в комплектации с розеткой. В таком случае прокладывается дополнительный участок провода от выключателя к розетке. Высота размещения устройства самая разнообразная: главное, чтобы было комфортно.
Как найти фазный провод? Чтобы правильно подсоединить двойной выключатель, следует определиться с проводами. Иногда возникают сомнения, какой провод фазный.
- Разъяснить ситуацию поможет следующий способ:
- кончики проводков аккуратно отводят в стороны (чтобы не стыкались вместе);
- включается напряжение на щитке;
- индикаторной отверткой притрагиваются к оголенным частям;
- фазный тот провод, при касании с которым загорится лампочка.
Контролировать интенсивность освещения помогают диммеры. Различают сенсорные, нажимные, поворотные. Схема установки для всех видов одинаковая.
Установка выключателя
Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:
- От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
- На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
- В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
- От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
- Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
- Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
- Устанавливают рамку, затем клавиши.
На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.
Подробная схема подключения выключателя на две лампочки в домашней люстре
Опытный электрик самостоятельно сможет прочитать схему подключения выключателя с двумя клавишами и установить устройство без просмотра обучающих видео. Однако, для новичков эта задача под силу только при следовании соответствующему алгоритму. Давайте расшифруем, как работает заданная схема.
Схема подключения двухклавишного выключателя на фото
Обратите внимание на конструкцию двухклавишного выключателя, изображённого на схеме. Он имеет два ключа, которые размыкаются и смыкаются при нажатии на кнопку поочерёдно
Нулевой и заземляющий проводник подходит к источнику освещения непосредственно от электрощита, а от выключателя предоставляется только фаза, которая предварительно выходит из основного угла, после чего проходит через размыкающиеся контакты обоих клавиш выключателя. Способ распределения проводников в распределительной коробке рассмотрим в инструкции из следующего раздела.
Инструкция по установке и подключению двухклавишного выключателя
Подключение двухклавишного выключателя должно полностью соответствовать схеме, рассмотренной выше. Выполним монтаж по следующей инструкции.
ОБРАТИТЕ ВНИМАНИЕ!
В зависимости от маркировки электрических проводов фаза и ноль могут отличаться по цвету. Фаза может иметь коричневый или серый окрас, а ноль всегда остаётся синим или голубым.
Помните, что на лампочки от электрощита фаза должна уходить через выключатель. Такое подключение является безопасным
Подключение двухклавишного выключателя света с розеткой: расшифровка схемы
Чтобы правильно произвести монтаж блока, в котором совмещены розетка и кнопка выключателя, необходимо действовать по ниже изображённой схеме.
Схема подключения двухклавишного выключателя с розеткой (блок с 1 клавишей)
Алгоритм действий следующий:
- из основного щитка выводят кабель с двумя жилами: фаза и ноль. Он соединяется с контактами в распределительной коробке. Посредством сдвоенного кабеля подключается светильник и выключатель с розеткой;
- в распределительную коробку приходит три кабеля, выходящие от установленного блока. Светильник подключается одной жилой к нулю, а второй − к свободной клемме выключателя;
- в случае если в блоке «розетка + выключатель» предусмотрен заземляющий проводник, его необходимо соединить с таким же проводником в распределительном коробе.
Конструктивные особенности двухклавишного выключателя
Как и все изделия, двухклавишные разделяют по следующим признакам:
По виду проводки
Двухклавишный выключатель для скрытой проводки
Для какого вида проводки используется, внешней или скрытой, отличие конструкции корпуса и методов установки. Для внутренней проводки корпус имеет механизм раздвижных планок, фиксирующих выключатель внутри отверстия стены. Гнездо под крепления изделий на стенах делаются с помощью перфораторов коронкой с победитовыми или алмазными резцами. Сначала устанавливается пластиковый или металлический подрозетник цилиндрической формы, потом конструкцию корпуса. Вращением винтов распорного механизма выдвигаются планки, они опираются на противоположные края посадочного отверстия, жестко фиксируя корпус переключателя света скрытой проводки к стене. Изделия для открытой проводки чаще применяются для зданий с деревянными стенами или в сборно-щитовых сооружениях. Корпус крепится саморезами к поверхности стены.
По виду контактов
Двухклавишные переключатели света различаются по виду контактов, используются два типа конструкции контактов. Винтовые, оголенный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно выбранном сечении проводов контакты греются.
Это приводит к ослаблению силы зажима, требуется периодически подтягивать винты. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света. В зажимной конструкции конец провода фиксируется пластиной, на которую постоянно давит пружина, обеспечивая стабильный контакт.
По материалу, из которого сделан корпус
Переключатели света можно разделить по материалу, из которого сделан корпус, пластиковые или керамические. На них обязательно делается маркировка допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, предназначены для установки в цепи высоких нагрузок 10А, 220В, мощность до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6А.
Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения
Двойные выключатели бывают нескольких видов:
| Вид | Описание |
| Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
| Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
| Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
| Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.
Подключение к контактам при отсутствии заземляющей линии
Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема подсоединения выключателя к TN-S системе
Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.
Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Преимущества
От монтажа такого тройного выключателя вы получите одни преимущества:
- Внешне один выключатель на три клавиши выглядит компактнее и эстетичнее, чем три одинарных.
- Прокладка электрических проводов к месту подключения окажется менее затратной в плане труда и денежных средств.
- В стене для монтажной коробки понадобится сделать одну технологическую нишу вместо трёх.
- Экономический эффект. К примеру, если в вашей люстре 3-4 лампочки, то включение одноклавишного выключателя обеспечивает работу сразу всех, при этом потребляется максимум электроэнергии. Но такая иллюминация нужна не всегда, бывает достаточно приглушённого света. Если для такой люстры установить 3-х клавишный бытовой выключатель, то при необходимости включается одна лампа или две, тем самым происходит экономия почти половины электроэнергии.
Особенности монтажа на стены
В железобетонных и кирпичных зданиях рекомендуется для освещения делать скрытую проводку, распределительные коробки и выключатели ставить в заранее подготовленные штробы. Подрозетники лучше вставлять пластиковые с отверстиями под крепежные шурупы и фиксировать их гипсовым раствором.
Для надежного крепления покупайте двухклавишные изделия с конструкцией, которая предусматривает два способа крепления:
- Раздвижной механизм, планки которого упираются в противоположные стенки отверстия. Не перетягивайте болты распорного механизма, керамический корпус выключателя может треснуть.
- По периметру корпуса вмонтирована оцинкованная пластинка со стандартно расположенными отверстиями, через них выключатель можно прикрутить к подрозетнику и стене, используя пластиковые дюбеля и саморезы.
Закрепленный корпус на распорный механизм и саморезы никогда не выпадет из стены.
Двухклавишные выключатели для внешней проводки просто прикручивают к стене шурупами, также крепят и распределительные коробки. Провода между ними желательно прокладывать в пластиковых кабельканалах.
Зная конструктивные особенности, изделий для скрытой и внешней проводки, как собирается схема подключения двухклавишного выключателя, принципы работы цепи управления, вам будет легче сделать правильный выбор нужных элементов. Знания как подключить двухклавишный выключатель дают возможность ставить все элементы схемы, самостоятельно не обращаясь к услугам электриков.
Устройство выключателя с двумя клавишами
Двухклавишный выключатель отличается только одним — к клеммам подключается 2 отходящих к светильникам кабеля вместо одного, причем фаза с распределительной коробки приходит на контакт одна, как и в случае с одноклавишным выключателем.
Данный процесс считается простым, так как для его выполнения понадобятся только пассатижи, которыми вы будете снимать резиновую оплетку с провода, то есть тем самым зачищать его для дальнейших манипуляций. Для того чтобы определить, какая группа освещения будет включаться от каждого кабеля, и не перепутать состав лампочек в одной комбинации, коробку с клавишами следует устанавливать в рабочее положение лишь после временной подачи напряжения на двухклавишный выключатель и тестирования его работоспособности.
