Канализация в квартире своими руками — этапы и нормы монтажа

Технология сборки труб

Процедура сборки пластиковых канализационных труб предельно проста и похожа на детский конструктор. Каждая из труб имеет длину до 3-5 метров, а минимальный их размер регулируется ножовкой по металлу или специальным труборезом.

Гладкие концы труб должны быть хорошо зачищены и плотно всунуты в раструб, иначе на внутреннем стыке могут скапливаться волосы и волокнистые остатки продуктов

Купленная труба или переходник имеет два разных конца: гладкий и с расширением (раструбом). В раструб вставляется простой конец другой трубы. Для герметизации соединения в расширении имеется канавка для установки резинового кольца. Для лучшего скольжения при монтаже уплотнитель можно смазать тонким слоем силикона.

Смазывать герметиком резиновое кольцо нужно только при окончательном монтаже системы, а не в процессе примерки.

Виды канализации

Обычно канализация в ванных своими руками в квартире или доме устанавливается в несколько этапов. Каждый этап стоит проводить учитывая определенные технические особенности, которые нужно учитывать:

• установка канализации внутренней — в этот этап входит прокладка всех канализационных элементов, которые располагаются внутри помещения, а именно подключение сифонов к канализации, раковины, холодного, горячего водопровода:
• устройство канализации внешнего типа — в этот этап входит прокладка труб, которые соединяют внутреннюю канализационную систему, слив, септик или центральную канализационную систему.

Подготовка и монтаж канализационных труб

Монтаж труб канализации своими руками выполняется по следующему алгоритму:

1. Первым делом необходимо сделать отметки, указывающие на расположение каждого элемента трубопровода. Для этого потребуется маркер.
2. Чтобы канализация была герметичной, все ее элементы должны быть тщательно подогнаны и соединены. Для достижения этой цели необходимо предварительно готовить детали к соединению, а уже потом склеивать их.
3. До склеивания обязательно проверяется подгонка деталей. Оптимальное состояние достигается при следующем условии: труба заходит в раструб канализационной трубы на 2/3 без проблем, а дальнейшее соединение требует небольших усилий.
4. Внутренняя поверхность труб должна быть гладкой, а вот соединяемые части стоит обработать до появления небольшой шероховатости, для чего используется шлифовальная шкурка.
5. Монтаж канализационных труб своими руками подразумевает использование специального клея. Чтобы клеить трубы, могут использоваться разные виды клея, поэтому необходимо знать, какой из них рекомендует производитель.
6. Непосредственно перед склейкой деталей их края обезжириваются и размягчаются, для чего хорошо подходит метиленхлорид.
7. Для нанесения клея используется специальный тампон, обычно идущий в комплекте с клеем. Если его нет, то можно взять обычную кисть. Сама труба намазывается толстым слоем клея, а внутренняя часть раструба – небольшим.
8. Когда клей нанесен на соединяемые поверхности, фитинг надевается на трубу. Сразу оставлять детали в таком виде нельзя: сначала их нужно удерживать так, чтобы нанесенные отметки находились в нескольких сантиметрах друг от друга.
9. Детали проворачиваются, чтобы отметки совпали. При правильном соединении небольшой ровный слой клея выйдет из раструба наружу.
10. После совмещения деталей их нужно подержать примерно полминуты. После этого стык нужно промазать клеем, чтобы полностью заполнить соединение. В целом, на одну такую операцию уходит не более одной минуты, поэтому сборка канализационных труб своими руками не займет много времени.

Принципы проведения разводки

Существует два принципа, по которым выполняется проектирование канализации. Придерживаясь этих двух принципов, разводка канализации в квартире будет выполнена правильно.

Уклон. Считается, что канализационная система способна нормально функционировать, если уклон колеблется в пределах 2-3%

Также нужно принять во внимание факт: чем дальше от стояка находится сантехническое устройство, тем выше нужно поднять канализационную трубу к нему.
Прямолинейность участков. Согласно этому принципу в канализационной системе квартиры должно быть минимальное количество фитингов и отводов

Ведь именно в местах стыков образуется наибольшее количество засорений. В целом, не помешает установка ревизии.

Правила обустройства канализации в квартире

При монтаже канализационных труб нужно соблюдать такие правила безопасности:

1. Прекращение подачи воды в квартиру. Рекомендуется договориться с соседями, чтобы они временно не пользовались системой водоотведения.
2. Использование исправных инструментов. Приборы должны иметь штатные насадки. При сверлении отверстий на сверла надевают ограничители.
3. Применение средств защиты человека от травмирования. При установке трубопровода нужно надевать очки, каску, перчатки и маску.
4. Обесточивание электрических кабелей, расположенных вблизи канализационной системы.
5. Своевременная уборка строительного мусора. При работе образуются острые осколки, способные травмировать человека. Их нужно собирать в отдельную тару.

Канализация в квартире.

Уклон труб

При создании разводки канализации в квартире трубы укладывают под уклоном, величина которого зависит от сечения элементов. Чем меньше диаметр, тем меньше значение уклона. Недостаточная величина не позволяет сточным водам быстро уходить в стояк. При выраженном уклоне жидкость быстро стекает, не успевая смывать загрязнения. Соединения, образующие прямой угол, формируются только при обустройстве вертикальных участков системы.

Типы разводки инженерных коммуникаций

Перед проектированием разводки следует познакомиться с тем, какие разновидности таких конструкций существуют. Их всего три. Причем одна, с проходными розетками, практически не используется. Поэтому ее мы рассматривать не будем.

Тип #1. Разводка последовательного типа

Для ее реализации от стояков холодного и горячего водоснабжения выполняются отводы, ведущие к первому потребителю. От него прокладываются трубы ко второму и далее. Каждая точка водоразбора оборудуется тройником, к одному из отводов которого подключается потребитель. В целом это очень простая схема. Использовать ее можно только там, где количество потребителей воды невелико.

Связано это с тем, что при одновременной активации сразу нескольких точек водоразбора напор в них будет слабеть, и может оказаться недостаточным для корректной работы оборудования. Это основной недостаток последовательной разводки.

Впрочем, для квартир с одним санузлом и небольшим количеством используемой сантехники такой вариант может оказаться лучшим. К значимым недостаткам системы стоит отнести невозможность отключения одного из сантехнических приборов для замены или ремонта.

Последовательная разводка предельно проста в реализации, но не очень удобна в эксплуатации. Впрочем, для маленьких санузлов это решение может оказаться вполне приемлемым

И это, пожалуй, все. Тогда как достоинств у последовательной разводки намного больше. Прежде всего, это простота в проектировании и монтаже. Здесь не будет сложных схем, все выполняется очень просто. Кроме того, такая разводка считается самым экономичным вариантом. Расход труб и других элементов будет значительно ниже, чем в других системах, затраты на монтаж тоже минимальны.

С проектированием и последующим обустройством последовательной, иначе тройниковой разводки справится даже начинающий сантехник

Тип #2. Коллекторный тип разводки

Схема коллекторного вида предполагает подключение каждого из потребителей к главной магистрали. Для этого используется специальный элемент, который называется коллектор. Это специальное устройство, распределяющее потоки воды.

В более сложном варианте, а это лучше всего, каждый коллекторный отвод оснащается запорным краном. Разводку коллекторного типа можно считать наиболее удобным в использовании вариантом.

Причин тому несколько. Первая – отсутствие перепадов давления в системе. Все потребители получают одинаково хороший напор воды, даже если будут одновременно действовать все точки водоразбора.

Если давление в системе по какой-то причине слишком мало, можно временно ограничить подачу воды на одного из потребителей, например, на унитаз, чтобы тем самым увеличить напор у других.

Коллекторный тип разводки более удобен в эксплуатации, чем последовательный. В этом случае к каждому потребителю идет отдельная магистраль, что гарантирует отсутствие проблем с напором. Однако в проектировании и монтаже такая система оказывается более сложной

Кроме того, коллекторная разводка позволяет отключать сантехнические приборы от подачи воды, если они нуждаются в замене или ремонте. Система очень надежна. По сути, к каждому потребителю идет цельная труба, безо всяких соединений и других элементов.

Течь может появиться только в районе коллектора или около самого прибора. Здесь ее очень легко можно будет обнаружить. По этой причине трубы с коллекторной разводкой можно без опаски монтировать скрытым методом.

Еще один плюс – удобство в использовании. Если возникла проблема с сантехническим прибором и появилась течь, к примеру, у смесителя, не нужно залезать под мойку. Достаточно перекрыть ведущий к неисправному устройству запорный вентиль на коллекторе и дождаться прихода специалистов.

Сделать это сможет даже незнакомые с сантехническими тонкостями женщина или ребенок. При этом все остальное оборудование будет исправно работать.

Профессионалы рекомендуют использовать для установки в водопроводные системы коллекторы с запорными кранами. С их помощью при необходимости можно легко прекратить подачу воды на нуждающуюся в ремонте ветку или сантехнический прибор

Однако коллекторная разводка имеет и некоторые недостатки. Прежде всего, она обойдется владельцу в большую, чем последовательная схема, сумму. Связано это с тем, что потребуется проложить ветку к каждому потребителю. На это уйдет намного больше материала.

Кроме того, потребуется установка коллекторов и запорных кранов, если распределители ими не оборудованы. Да и сама схема будет намного сложнее, чем последовательная.

Металлопластиковые трубы

Разводка труб, выполненных из металлопластика, как уже было сказано выше — наиболее подходящий вариант для людей, которые хотят выполнить всю работу самостоятельно. Металлопластиковые детали состоят из 3 слоёв: наружного полимерного, среднего металлического (как правило, это алюминиевая прослойка) и внутреннего полимерного.

Металлопластиковые трубы, свернутые в небольшие бухты, очень удобны для перевозки и хранения, чего не скажешь о стальных изделиях

Металлопластиковая коммуникация монтируется двумя способами:

1. С помощью резьбовых соединительных элементов, которые включают в себя уплотнительные прокладки. Уплотнитель необходим для достижения нужного показателя герметичности в системе.
2. С использованием обжимных фитингов.

Изделия из металлопластика имеют сопротивляемость к губительному воздействию коррозии, а также благодаря гладким внутренним стенкам отличаются высокой пропускной способностью. А благодаря гладким стенкам такие изделия не накапливают внутри себя солевых отложений, способных со временем привести к сужению просвета трубы и её полной закупорке.

Как сделать разводку металлопластиковых труб своими руками? Для разводки металлопластиковых труб своими руками требуется наличие трубореза, прессовочных клещей и римеров. Категорически не рекомендуется выполнять скрытую проводку металлопластикового водопровода в стенах. Эта связано с тем, что уплотнительные элементы со временем теряют свои полезные свойства и соединительные узлы могут дать течь, поэтому к трубопроводу необходимо предусмотреть быстрый доступ для проведения ремонтных работ.

Нюансы выполнения работ

Если канализация строится самостоятельно, то чтобы правильно организовать работу, нужно учесть несколько факторов.

Одна из проблем – увеличение почвы под воздействием внешних факторов (пучение грунта). Это необходимо учитывать и перед установкой создать грунтовый пояс (песчаную подушку) толщиной не меньше 30 см. Материалом может служить керамзит или аналогичный.

Также для профилактики последствий пучения по стандартной схеме установки для предотвращения сдвига они соединяются между собой посредством металлических пластин, закрепленных скобами или болтами.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Лучше заранее подготовиться и взять в аренду кран и грузовик. Все три колодца лучше вырыть заранее и продумать подъезд к месту проведения работ.

При установке следует избегать сколов и трещин на бетоне.

Нужно уделить большое внимание герметизации, чтобы сквозь первые два очистных резервуара не просачивалась сточная вода. Правильно защитить почву от протечки помогут подушки и жидкое стекло

Этапы сборки септика из бетонных колец своими руками.

После подбора схемы определяются с областью, где будет расположена канализация. Необходимо размещать емкости на расстояние от метра до грунтовых вод. Показатель УГВ – проблема, характерная почти для всех средней полосы России. Септик при высоком уровне грунтовых вод устанавливать и использовать гораздо сложнее, поэтому при планировании канализации нужно учитывать состояние грунта местности.

Высоким УГВ считается параметр меньше метра. Наиболее объективным будет максимальный показатель, поэтому замеры лучше проводить весной при таянии снега или осенью в дождливый период. Если на местности есть колодец, который питается от грунтовых вод, то УГВ определяют путем измерения расстояния между уровнем жидкости в нём и поверхностью земли.

Если есть проблема с УГВ, то нужно больше внимания уделить герметизации. В связи с тем, что конструкции, состоящие из сборных элементов (кирпич или бетонные кольца) не обеспечивают должной герметичности, следует прибегнуть к установке промышленного септика.

2. Рытье котлована.

Диаметр ямы под бетонный септик должен быть шире бетонных колец, для того, чтобы после монтажа осталось место для прокладки гидроизоляционного слоя. Форма котлована может быть квадратной (под бетонную плиту) или овальной (под цементную растяжку).

3. Герметизация ямы.

Внутрь засыпается 0,3 м песка, и, пройдя предварительную обработку цементным раствором, укладываются плиты либо растяжка.

4. Установка колец.

Кольца опускаются по одному. Места прохождения труб изолируются для предотвращения трещин после усадки бетона, стыки между кольцами заделываются цементом и обрабатываются силиконовой смазкой для герметизации.

5. Очистные колодцы септика.

Проделываются скважины глубиной 1 м, в них размещаются трубы, внутрь которых насыпается щебень для защиты стенок от органического налёта.

6. Трубы канализации.

Необходимо обеспечить беспрепятственное движение воды между резервуарами. Для этого трубу в колодец, первый по счету, подводят под небольшим углом, а в каждом последующем размещают на 20 см ниже.

Внешние стенки канализации обрабатывают глиной.

В завершении на септик из бетонных колец размещают пластиковый люк.

Советы по установке септика для дачи самому:

• Чтобы канализация не промерзла, кольца следует утеплить.
• На каждой емкости бетонного септика желательно вентиляционное отверстие.
• Прочность конструкции повышается, если соединить кольца скобами из металла.
• Крышка с люком помогает отслеживать состояние септика.
• Аренда спецтехники облегчит возведение септика.

Расценки на установку специалистами

Стоимость монтажа септика под ключ зависит от размера канализации. В среднем цена одного кольца составляет 2000. Стоимость работ – 2500 рублей.

Стоимость элементов, рубли

Стоимость дренажа составляет 7500 рублей, монтажа с необходимыми трубами и утеплителем – 14000, проведение труб в дом – 2500 при столбчатом фундаменте и 6000 – при ленточном.

Также раз в несколько лет (в зависимости от интенсивности использования) потребуются услуги компаний по очистке выгребных ям. Цены начинаются от 1000 рублей за 1 м3.

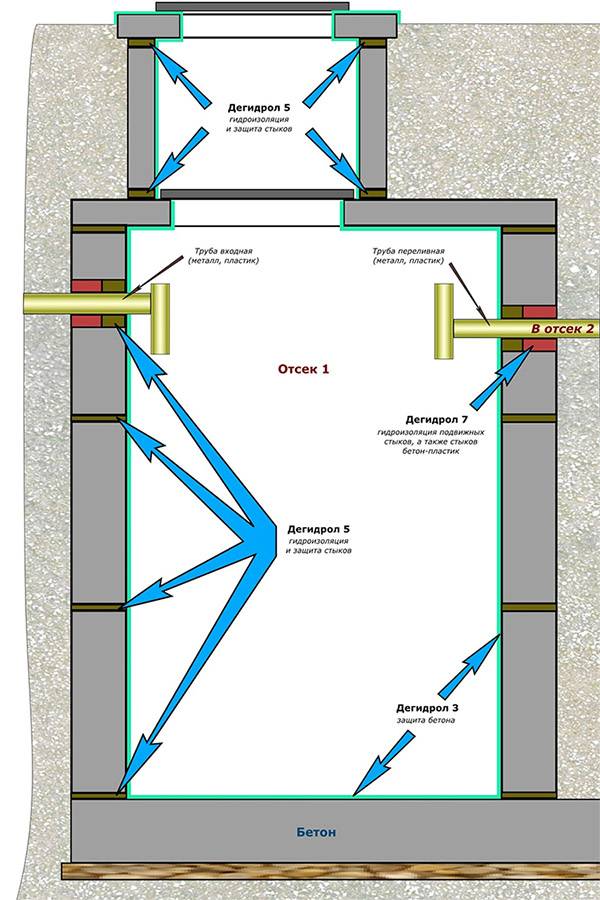

Под гидроизоляцией бетона подразумевают мероприятия по защите его от влаги.

Камни на основе цемента (кирпичи – отдельная категория) по определению.

Одним из важных элементов загородного дома с планировкой более одного этажа.

Монтаж нового стояка

Если вы удаляли не только часть стояка, но и тройник монтаж вертикальной трубы можно произвести по следующей схеме.

Шаг 1. В освобожденный от старого герметика раструб нижней трубы вставляют резиновый уплотнитель, смазанный герметиком.

В освобожденный от старого герметика раструб нижней трубы вставляют резиновый уплотнитель, смазанный герметиком

Шаг 2. Теперь в раструб устанавливают тройник.

Тройник

Шаг 3. На стене карандашом отмечают ось стояка.

Шаг 4. Собирают стояк без резиновых уплотнителей и с целью проверки устанавливают его на место. В этот момент на стену можно нанести разметку мест монтажа крепежей. В стандартных квартирах хватает 3-4 хомутов. Если есть какие-то погрешности в сборке стояка, то их поправляют.

Шаг 5. Монтируют в стену крепления на кронштейнах.

Шаг 6. Собирают стояк на чистовую, используя в этот раз резиновые уплотнители и герметичную смазку. Вверху соединяют его с чугунной трубой манжетой, а нижнюю часть вставляют в тройник. Фиксируют стояк к стене хомутами.

Сборка стояка

Существуют 2 типа фиксации.

1. Возле раструбов применяют жесткое крепление, осуществляемое при помощи туго затянутых хомутов с резиновыми прокладками.
2. Дополнительную фиксацию можно осуществить плавающим соединением, которое производят теми же хомутами. Резиновую прокладку при этом не применяют, а крепежи затягивают не сильно.

Монтаж стояка окончен. Можно приступать разводке.

Арматура

1. Какой арматуры потребует разводка по квартире систем водоснабжения?

Помимо фитингов для соединения труб и подключения сантехнических приборов, вам могут понадобиться:

Изображение	Описание
Шаровый кран размера ДУ 15	Шаровые краны. Это наиболее отказоустойчивый вид запорной арматуры. Краны монтируются на вводе воды в квартиру и на подводке к сливному бачку, а при необходимости — перед каждым сантехническим прибором.
Фильтр в латунном корпусе	Фильтры грубой очистки. Они задерживают песок и крупные взвеси, переносимые водопроводной водой. Фильтры ставятся на вводе, сразу после кранов, и заметно увеличивают ресурс смесителей (в первую очередь — приборов с картриджами и керамическими кранбуксами, очень чувствительных к качеству воды).

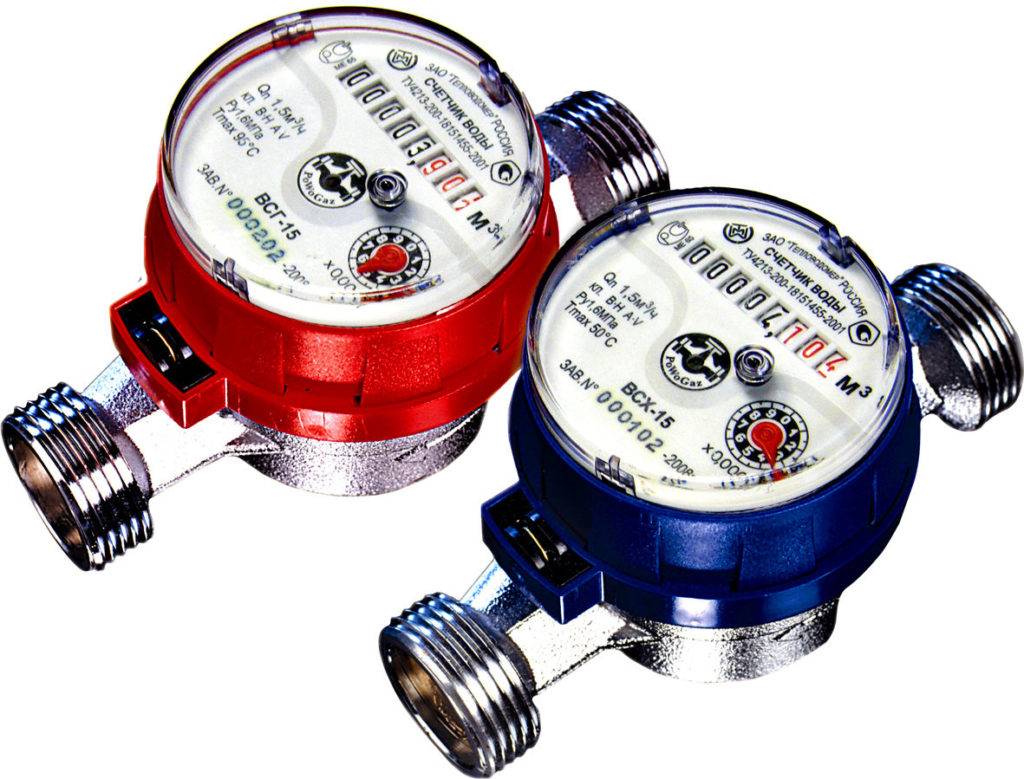

Счетчики ГВС и ХВС	Водосчетчики. Приборы учета должны иметь диаметр 15 мм и быть прошедшими поверку. После установки счетчик пломбируется представителем поставляющей воду организации.

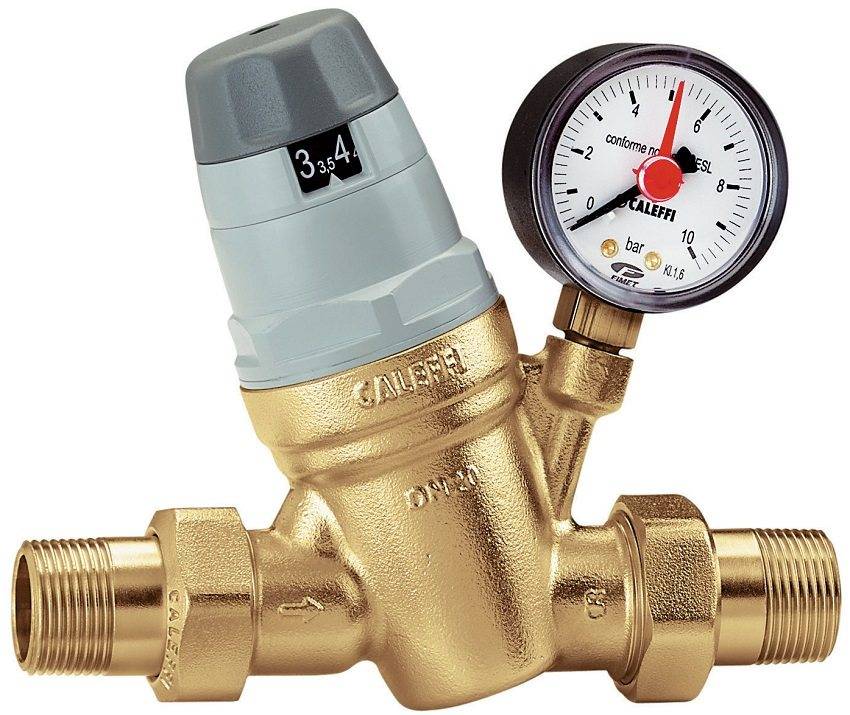

Редуктор со встроенным контрольным маномером	Редукторы давления. Они полезны не только при стабильно превышающем нормативное давлении в сети водоснабжения, но и в качестве защиты от гидроударов.
Устройство пружинного обратного клапана	Обратные клапаны. Они, как уже упоминалось выше, ставятся перед счетчиками или после них.
Клапан для подключения бойлера	При автономном приготовлении воды в бойлере вам понадобится группа его безопасности — объединенные в одном корпусе предохранительный и обратный клапаны. Это устройство предотвращает слив нагретой бойлером воды в водопровод при отключениях ХВС и ограничивает рост давления в баке вследствие увеличения объема воды при ее нагреве, сбрасывая ее избыток в дренаж.

Видео описание

Как уложить трубу в траншее с уклоном, смотрите в видеоролике:

Собранную магистраль ещё раз проверяют на соответствие уровню по всей длине, при необходимости подбивая под неё песок. После соединения с внутренней разводкой её проверяют на герметичность, пуская воду и наблюдая, не появится ли течь. Если все в порядке, трубу сначала засыпают слоем песка высотой 30 см, и только затем выполняют обратную засыпку траншеи грунтом.

Самотёчная канализация, проложенная на небольшой глубине, в регионах с суровыми зимами нуждается в утеплении. Для этого выпускаются специальные скорлупы из пенополистирола и пенополиуретана. Но можно использовать и другие изоляционные материалы, не боящиеся влаги.

Верхнюю часть септика тоже нужно защитить от промерзания, сделав земляную насыпь вокруг горловины, выведенной выше уровня земли. Не помешает и утеплённая двойная крышка.

Демонтаж старой системы

Замену канализации начинают со стояка. Это самый сложный участок, по нему проходят стоки из соседних квартир, поэтому на время замены трубы, соседей нужно попросить некоторое время не пользоваться канализацией. Демонтаж происходит следующим образом:

1. Открывается доступ к месту стыковки стояка с соседним участком. Для этого может потребоваться разбивание части перекрытия.
2. Часть чугунной трубы вырезается болгаркой. Если прорезать полностью нет возможности, то ее можно разбить молотком. Работы должны проводиться аккуратно, так как отколовшийся кусок трубы может остаться внутри и заблокировать всю трубу.
3. В нижней части стояка около пола устанавливается тройник. Прямая пластиковая труба, выбранная для стояка, соединяется вверху с остатком чугунной трубы при помощи переходной манжеты. Крепление с тройником осуществляется раструбом. Герметичность стыка обеспечивает резиновое кольцо и силиконовый герметик.
4. Труба крепится к стене хомутами. В районе раструбов труба крепится жестко, в других местах фиксация плавающая.

Закончив установку стояка, приступают к разводке.

Выбираем трубы

Для того чтобы сделать новую систему водопровода и канализации в ванной комнате (и туалете), необходимо подобрать наиболее оптимальный вид труб. Такой выбор в большей степени зависит от финансов. Хотя и технология укладки водопровода в зависимости от типа трубопровода зависит не меньше. Рассмотрим несколько наиболее популярных типов материалов для системы водопровода в ванной комнате или туалете:

• Медь. Трубы отличаются долговечностью, высокой теплопроводностью и эстетичностью. Кроме того, медь выступает в роли антисептика нейтрализатора вредных примесей в воде. Минусами такого материала является его высокая стоимость и необходимость воспользоваться услугами профессионала для разводки системы по санузлу. Поскольку самостоятельный монтаж медной магистрали подвластен только специалисту.
• Трубы полипропиленовые. Отличный и доступный вариант материала, из которого можно сделать водопровод и канализацию в квартире. Полипропилен легок, антикоррозиен и прост в монтаже. Единственным условием, в котором нуждается качественная полипропиленовая разводка труб в ванной — наличие специального паяльного аппарата. Поскольку соединять трубы из этого материала даже при условии использования муфт и фитингов можно только с помощью метода пайки. Кстати, спаивая в единую конструкцию фитинги и трубы, будьте внимательны. Поскольку магистраль спаивается «намертво», при малейшем неправильном положении фитинга придётся срезать участок трубопровода и менять его на новый. Поэтому лучше вместе с трубами закупить некоторое количество муфт и фитингов на случай ошибок в работе. Если же понадобится дотачать недостающий отрез трубы, то его можно сделать (припаять) с помощью муфты.

При сборке водопровода из полипропиленовых труб стоит быть очень аккуратными с паяльником. При нагреве его температура достигает +250 градусов и выше. Неаккуратное обращение с материалом и паяльником грозит ожогами. Поэтому лучше на первых порах воспользоваться помощью приятеля или соседа, который будет убирать паяльный аппарат в сторону после очередного прогревания полипропилена.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Трубы металлопластиковые. Еще один вариант для надежно работающей системы водопровода и канализации. Здесь материал так же легок, как и полипропилен. К тому же не менее прост в монтаже. Для сборки водопровода и канализации из труб ПВХ понадобятся фитинги и тройники, которые легко монтируются в единую систему.

Первый этап – планирование

Схема канализации квартиры

Прежде чем выполнять разводку труб и установку сантехники, необходимо выполнить планировку канализационной системы. Схема включает следующие элементы:

• места расположения сантехнических приборов: унитаз, раковина, душевая кабина, ванна, посудомоечная машина, биде;
• длина и диаметр труб;
• расстояние от стен до сантехники и труб;
• расположение стояка;
• диаметр сифонов для подключения раковины и ванны;
• количество соединительных элементов (фитингов);
• угол наклона системы;
• расположение ревизионных точек.

Канализационные трубы

Диаметр канализационных труб подбирается не произвольно, существуют рекомендации по их размеру:

• для стояка сечение – 110 мм;
• для унитаза – 110 мм;
• для ванны, мойки и других приборов – 50 мм.

Уклон тоже не придется выбирать самостоятельно, трубы с диаметром до 50 мм располагаются под углом 3º, а 110 мм – 2º. Это значит, что на участке в 1 метр изменяется наклон на 3 и 2 см, соответственно. Правильное расположение магистрали обеспечивает движение воды в самотечной системе.

Основные этапы проведения работ

Монтажные работы проводятся поэтапно. Иногда очередность мероприятий меняется – многое зависит от готовности помещений и особенности планировки.

Но все же нужно стремиться к общепринятому порядку:

• Укладка выпуска – трубы, соединяющей внутреннюю и наружную системы. Она проходит сквозь стену, поэтому должна размещаться в гильзе – теплоизолированном предохранительном кожухе. Соединений и стыков на участке перехода через стену быть не должно.
• Монтаж стояка – вертикальной трубы, идущей через все этажи и перекрытия. Обычно устанавливают 1 стояк, но если длина внутренней магистрали превышает 10 м, то лучше установить 2-ой.
• Разводка труб – отводов, ведущих к сантехническому оборудованию. Диаметр трубы, ведущей от унитаза, самый большой – 100-110 мм, остальные по 50 мм.

И только после монтажа труб канализации производится подключение приборов с последующим тестированием системы.

Рекомендации по выполнению монтажных работ:

Металлические трубы и фитинги уже давно не используются. Чугун заменили легкими и практичными полимерами: ПВХ (серого цвета), ПП (светло-серого или белого цвета).

Пластиковые трубы имеют идеально гладкую внутреннюю поверхность, отличную стойкость к нагреванию и воздействию агрессивных веществ. Их легко обрабатывать и устанавливать благодаря небольшому весу.
