Схема дренажа вокруг дома: нюансы проектирования дренажных систем

Особенности и назначение

Прежде чем разобраться в особенностях дренажной канавы, следует остановиться на самом понятии «дренаж». Итак, дренаж – это процесс осушения болотистой почвы и выведение из грунта излишков влаги. Еще этим термином обозначают устройство системы траншей, канав и колодцев, которые предназначены для отвода воды. Зачем это необходимо?

Излишек воды в земле создает немало проблем. Постоянное «хлюпанье» под ногами и непросыхающие лужи – лишь самые мелкие из них. Гораздо плачевнее другие неприятности.

  • Негативное влияние на посадки. Собрать хороший урожай в условиях повышенной влажности практически нереально, корни растений загнивают, и саженцы попросту не развиваются.
  • Расположенные высоко грунтовые воды исключают любую возможность обустройства подвала или погреба под домом.
  • Большая опасность грозит и самому дому, а также дополнительным хозяйственным постройкам на участке, поскольку в период активного таяния снега земля наполняется влагой и начинает пучиться. Это создает дополнительное давление на несущие конструкции и зачастую вызывает деформации опор.

Обустройство дренажа считается отличным решением, которое поможет предотвратить все перечисленные проблемы. Как правило, частные участки защищают с помощью дренажной канавы, в которой укреплена труба. Эта система создает хорошие условия для сбора и выведения воды в более низкую зону.

Создать защитные сооружения на даче самостоятельно вполне реально, но необходимо это сделать до начала работ по благоустройству. Дренажная канава, труба или колодец – эти элементы формируют систему осушения на участке.

Выделяют несколько разновидностей дренажной канавы.

  • Открытый дренаж – эта система считается наиболее простой, здесь не требуется серьезных земляных работ, единственное, что необходимо – это выкопать по всей территории участка несколько канав, а также вывести туда ливневую трубу. Такая система позволяет эффективно выводить излишки полива и дождевых вод.
  • Глубокий дренаж – этот вариант более трудоемкий, он используется на участках, в которых грунтовые воды расположены близко к поверхности, а также на глинистых почвах с плохой впитываемостью влаги. Основу дренажной конструкции здесь составляет труба, укрепленная в предварительно выкопанной траншее. Последняя, в свою очередь, ведет к специальному водосборнику либо коллекторной трубе большего размера.
  • Вертикальный дренаж – такая система предполагает обустройство сети из нескольких колодцев, которые монтируются вокруг здания, заливающаяся в них влага откачивается насосом. Это эффективная система, однако, она требует тщательных инженерных расчетов и дорогостоящих работ.

Основы создания проекта

Проектирование является начальной стадией при выполнении любой работы. Это напрямую относится и к созданию дренажной системы.

Схема пристенного дренажа.

При проектировании дренажной системы учитываются такие факторы:

  • уровень устойчивости пород грунта к процессу вымывания частиц;
  • показатель проницаемости отдельных пород;
  • наличие тектонических нарушений на участке;
  • состав грунтовых вод;
  • местонахождение источников, подпитывающих грунтовые воды, и их интенсивность.

План дренажа должен соответствовать положениям действующих нормативных документов. Основными требованиями при являются:

  • размер уклона от верхней точки трубопровода до водосборных сооружений составляет 0,5-0,7 %;
  • наличие элементов, которые контролируют функционирование системы и осуществляют ее промывку;
  • дно трубы располагается на 20 см ниже уровня залегания фундамента (при близком нахождении дренажа от дома)

По возможности план должен включать установку ревизионных колодцев. Их следует установить в местах поворотов трубы.

Виды дренажа

В зависимости от типа грунта и конфигурации здания для отвода воды от фундамента выполняют пристенный или кольцевой дренаж.

У пристенного и кольцевого дренажа отличаются только схемы исполнения, задача у них одна — защита фундамента от избытка влаги

Пристенный дренаж

Вода камень точит, а фундамент — и подавно. Глинистые почвы и суглинки почти не пропускают воду. Для принудительного отвода воды от дома используют пристенный дренаж. Устройство дренажной системы следует проводить параллельно с возведением фундамента. Если начать делать дренаж после завершения строительства дома, могут просесть стены и появиться трещины.

Трубы пристенного дренажа следует укладывать глубже основания фундамента

Для расчёта пристенного дренажа нужно определить длину и уклон траншей. Уклон должен быть не менее 1% от длины дренажной канавы. Например, при общей длине дренажного канала в 35 метров разница между самой высокой и самой низкой его точками должна составлять минимум 35 см. Дренажная система обычно закладывается на расстоянии от 50 см до одного метра до фундамента.

Кольцевой дренаж

При строительстве на песчаных почвах, хорошо пропускающих воду, в прокладке пристенного дренажа нет необходимости, поэтому используется кольцевой (глубинный, траншейный) дренаж. Можно сделать глубинную систему для нескольких домов, стоящих рядом. Монтаж нужно проводить на расстоянии не меньше метра от фундамента, чтобы избежать проседания стен (при более близком расположении траншеи давление здания на песчаную почву грозит проседаниями). Трубы укладывают на 50 см ниже уровня фундамента (требования СНиП).

Чтобы избежать проседания фундамента, кольцевой дренаж выполняют на расстоянии не менее одного метра от дома

Пластовый дренаж

При сложных гидрогеологических условиях необходимо делать пластовый дренаж. Он используется, если имеется большой водоносный пласт, напорные грунтовые воды, или если другие дренажные системы не справляются с понижением уровня подземных вод. На начальном этапе строительства выкапывается котлован, превышающий габариты фундамента, и засыпается одним или двумя слоями дренажной смеси. Для большого здания при близких грунтовых водах стоит делать двухслойный дренаж из щебня толщиной 15–20 см и песка толщиной 10 см с отсыпанием по откосу котлована. Если существует опасность повышения подземных вод, можно проложить дренажную трубу под основанием здания. Однослойный дренаж делают из щебня или гравия толщиной не менее 30 см.

Другие дренажные системы эффективнее, но пластовый дренаж охватывает большую площадь и направляет водяные потоки к отводным трубам, увеличивая эффективность систем.

Пластовый дренаж делается при высоком уровне грунтовых вод на участке строительства

Как определить уровень залегания грунтовых вод

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Дренажная система и ливневая канализация.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок.

Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Дренажная канава засыпанная щебнем.

Схема дренажа участка.

Дренаж участка.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента?

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Схема дренажа.

Схема дренажа.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не следует путать ливневую канализацию и дренаж воды с участка или от дома. Это две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями.

По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Монтаж ливневой канализации с гофрированными трубами.

Монтаж ливневой подземной канализации.

Монтаж ливневой надземной канализации с лотками.

Ливневая канализация из лотков.

В каких случаях необходим дренаж

Существует несколько обстоятельств, при которых обустройство дренажной конструкции считается обязательным условием:

  1. Участок располагается на равнине. Если выпадает много осадков за короткий отрезок времени или после долгой зимы активно тает снег, то грунт перенасыщается влагой.
  2. Низменное место. Вся вода стекает с более высоких мест и надолго остается в низине.
  3. Участок имеет сильный уклон. Потоки воды, вызванные обильными дождями, будут смывать верхний слой земли, наиболее питательный для растений. В таких условиях невозможно рассчитывать на богатый урожай.
  4. Тяжелая суглинистая почва. Удерживает в поверхностном слое слишком много влаги, которая в большом количестве вредит растениям.
  5. Высокий уровень грунтовых вод. На некоторых участках водоносный слой располагается очень близко к поверхности земли.
  6. Бетонные площадки и дорожки из тротуарной плитки. Искусственные покрытия, которые занимают на участке большое пространство земли, мешают естественному отводу влаги.

Если участок уже благоустроен, то дренажную систему проводят с учетом расположения объектов и растений. Искусственный отвод воды не должен разрушить оформленный ландшафт.

Отмостка: значение и монтаж

Дополнительным элементом для защиты постройки от избыточной влаги является отмостка. Она дополняет дренаж. Отмостка являет собой укладывание по периметру фундамента водонепроницаемого материала, примыкающего прямо к постройке.

Материал следует располагать строго под углом наружу, чтобы влага могла стекать. Таким образом, попадая на отмостку вода сразу же убирается от дома. Контакт фундамента и стен с влагой будет минимальным.

В качестве материала, подходящего для отмостки, можно взять асфальт, бетон, глину, камень, тротуарную плитку. Первые два – самые популярные для отмостки и используются чаще всего. Это обусловлено тем, что они требуют меньшего труда и капиталовложений. Но и смотреться такие поверхности будут не слишком выгодно. Тротуарная плитка, камень и глина требуют большего времени и усилий, но все работы оправдает замечательный результат и привлекательный внешний вид.

Мы рассказали о том, что такое дренаж, какие существуют его типы и виды. Также дали советы относительно самостоятельной установки различных видов дренирования. Если соблюдать технологию, то процесс пройдет быстро и гладко, а полученный результат точно порадует. Современный и качественно сделанный дренаж позволит защитить жилище от негативного влияния избыточной влажности, сделает его комфортным, продлит срок эксплуатации.

На каких участках дренаж обязателен

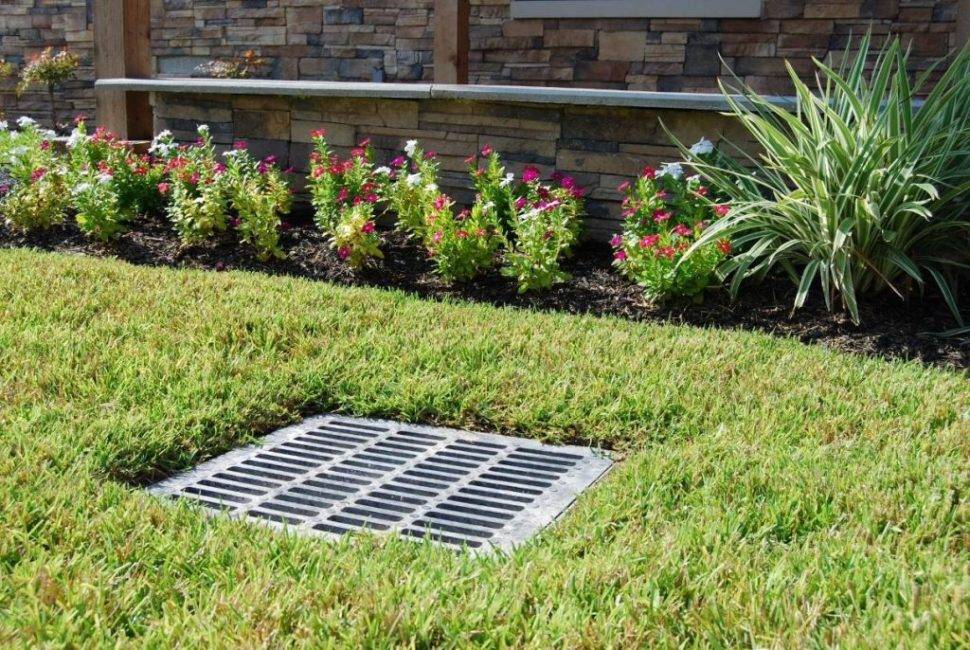

Дренажная решётка

Каждый хозяин самостоятельно принимает решение, устанавливать дренажную систему на своём участке или нет, однако есть случаи, когда отведение воды необходимо делать обязательно.

К ним относят расположение участка:

  • На равнинной местности, из-за чего воде просто некуда уходить, она проникает вглубь грунта, приводя к переувлажнению
  • В низине, куда стекают все выпавшие атмосферные осадки
  • На склоне, что приводит к вымыванию плодородного слоя почвы
  • В местности с тяжёлыми почвами: глинистыми и суглинистыми. Без естественного дренажа в виде прослойки песка вода застаивается на поверхности
  • В месте неглубокого залегания грунтовых вод (менее 90–100 см от поверхности)

Если на участке есть садовое строение или жилое здание, то дренаж обязателен в следующих случаях:

  • подошва фундамента постройки находится в зоне сезонного подъёма уровня грунтовых вод
  • большая часть поверхности участка покрыта асфальтом, бетоном или сплошными садовыми дорожками
  • газоны оборудованы системами автоматического полива

Тыква: описание 30 лучших сортов с Фото. Виды, Классификация

Контурный дренаж фундамента

Для отвода воды от уже построенного фундамента используют пристенный и кольцевой дренажи. Принцип работы у них одинаковый. Отличие в том, что пристенную систему делают вплотную к фундаменту, а кольцевую – на расстоянии, обычно 1,5-2 метра.

Пристенный дренаж устраивают в нефильтрующем грунте (глины, суглинки). Собирает поверхностные талые воды, которые просачиваются в основном вдоль стены, а не через водоупорный грунт.

Кольцевая система подходит для песчаных фильтрующих грунтов. Понижает уровень грунтовых вод.

Типы дренажа фундамента по глубине закладки труб:

  • Совершенный . Дренажные трубы укладывают на водоупорный слой грунта. Используют в том случае, если этот слой находится неглубоко.
  • Несовершенный . Трубы укладывают выше водоупорного слоя, если он залегает глубоко.

Элементы пристенного и кольцевого дренажа фундамента:

  • Дренажные траншеи.
  • Отводящие трубы.
  • Фильтрующая обсыпка, щебень или гравий.
  • Фильтрующая ткань (геотекстиль).
  • Гидроизоляция цоколя.
  • Смотровые колодцы.

Расскажем, как устроены и для чего нужны эти элементы.

Дренажные траншеи

В РМД прописано, что «в слабых грунтах с недостаточной несущей способностью дренажная труба должна быть уложена на искусственное основание». Таким основанием служит песчаная подушка. Мы используем для этого речной песок крупности 1,5-2 мм. Толщина песчаной подсыпки 50 см.

Трубы для дренажа

Обычно используются гофрированные трубы из полиэтилена низкого давления (ПНД). Стандартный диаметр трубы – 110 мм. В трубах сделаны отверстия, через которые поступает вода. «Размеры водоприемных отверстий должны подбираться с учетом гранулометрического состава осушаемого грунта» (РМД, 10.9)

Стандартная труба из полиэтилена

Также используются трубы в геотекстильном фильтре. Они предназначены для песчаных и суглинистых грунтов. Эти грунты легко размываются водой, могут намываться в трубы и засорять их. Фильтр задерживает грязь.

Трубы в геотекстиле

Щебень для дренажа

Щебень нужен для фильтрации грунтовых вод, чтобы отверстия трубы не засорялись. Фильтрующая способность щебня зависит от его фракции – размера одного зерна. Оптимальной считается фракция 20-40 мм. Мы используем именно такой щебень.

Геотекстиль

Геотекстиль предохраняет щебенчатую обсыпку от размывания, а также удерживает грунт от проседания. Как сказано в РМД, «геотекстильный фильтр должен пропускать воду и отсеивать грунт, излишне не деформироваться и не ограничивать доступ влаги в дренажную конструкцию, обладать био- и химической стойкостью» (РМД, 10.2).

Основные характеристики геотекстиля:

  • Технология изготовления . Из одной бесконечной нити (мононити) или из штапеля (отдельных нитей 5-10 см).
  • Материал . Геотекстиль может быть иглопробивной, термоскрепленный или гидроскрепленный.
  • Плотность . Для дренажных систем используется геотекстиль плотностью 200 г/м³
  • Коэффициент фильтрации . Измеряется в метрах в сутки.

РМД рекомендует использовать иглопробивной геотекстиль из мононити. Такая геоткань применяется и нашей компанией.

Гидроизоляция цоколя

Для защиты цоколя от влаги используются гидроизоляционные мембраны. Они укладываются внахлест 10 см и соединятся с помощью самоклеящейся битумно-полимерной ленты. Крепление осуществляется с помощью пластиковых дюбель-гвоздей с шагом 20-25 см.

Смотровые колодцы

Нужны для контроля работы системы и для прочистки. Колодец состоит из донной части, вертикальной части и крышки. Патрубки либо сделаны на заводе, либо врезаются при установке. Колодцы устанавливают по трассе дренажа через каждые 40-50 м. Обязательно ставить колодцы на поворотах трассы, а также при перепадах уровней.

Накопительный колодец

Служит для сбора воды и отвода ее в канаву. Устанавливается в самой нижней точки системы. В колодце размещают поплавковый насос, который выбрасывает воду в канаву.

Устройство дренажа фундамента:

  • Выкапывают дренажные траншеи по периметру дома.
  • В траншеях делают песчаную подсыпку. Песок разравнивают.
  • На дно дренажных канав укладывают геотекстиль.
  • В геотекстиль насыпают гранитный щебень слоем 10 см.
  • На щебень укладывают трубы. Минимальный уклон труб 2 мм на метр в глинистом грунте, 3 мм на метр в песчаном грунте.
  • На углах трассы ставят смотровые колодцы, в самой нижней точке участка – водоотводный колодец. Трубы соединяют с колодцами.
  • Засыпают трубы сверху щебнем.
  • Заворачивают края геоткани, так, чтобы они лежали внахлест и полностью закрывали трубы и щебень
  • Засыпают траншеи песком.

Нельзя объединять дренажную систему с ливневой канализацией. Это приведет к тому, что ливневые и талые воды размоют песок и щебень. Рекомендуется делать дренаж и ливневку параллельно, в одной траншее.

Подготовка к установке дренажа

Перед началом организации дренажной системы необходимо качественно защитить основание дома: обработайте внешнюю сторону фундамента битумной грунтовкой, сверху нанесите битумную мастику, уложите на новый слой обычную малярную или армированную сетку и закройте ее дополнительным шаром мастики.

Далее выкопайте вокруг дома траншею шириной 40 см. Ее глубина будет напрямую зависеть от типа дренажа. Создайте в траншее равномерный уклон для слива воды: постепенно засыпайте песок, регулярно измеряя лазерным уровнем перепады высоты. Можете чередовать слой мелкого и крупного песка. Уклон необходим, чтобы обеспечить беспрепятственный отток собирающейся воды в сборную канаву или общий колодец. Учитывайте, что зона сбора воды должна размещаться на некотором отдалении от жилища.

Пластовый дренаж для фундамента

Строительство жилых домов и административных зданий ведется на участках с разными геологическими условиями.

При высоко расположенных грунтовых водах и переизбытке влаги в почве фундамент подвергается негативным воздействиям и со временем разрушается.

Чтобы сохранить прочность основания и предотвратить его деформацию, используют дренаж. Вид и схема системы для отвода излишней влаги зависят от конструктивных особенностей здания и характеристик почвы.

Пристенный дренаж ленточного фундамента прокладывают по контуру сооружения с наружной стороны. Его применяют на суглинистых и глинистых грунтах для защиты подполья и подвальных помещений.

При отсутствии цокольного этажа или подвала целесообразно использовать кольцевой дренаж.

Он располагается на расстоянии 1,5-3 м от здания и служит не только для отвода влаги от основания, но и помогает уменьшить общее количество воды в почве.

Если кольцевая или пристенная система малоэффективна, то сооружают пластовый дренаж.

С его помощью можно избавить от сырости подвальные и цокольные этажи зданий, расположенных на участках с тяжелым или глинистым грунтом и низкой естественной фильтрацией воды.

Предпосылки использования

Схема устройства пластового дренажа

Обычно пластовый дренаж устраивают под фундаментной плитой при наличии следующих условий:

  • водоносные пласты имеют слоистое строение;
  • возможность впитывания влаги во время дождя или после его окончания;
  • заглубление подвального помещения выполнено ниже расположения водоупорных слоев;
  • присутствуют напорные подземные воды;
  • наличие линзы грунтовых вод под капитальным сооружением.

Такая система отвода воды из грунта необходима и для зданий, к которым предъявляются особые требования по содержанию и где недопустима влажность в подвалах.

Если на участке присутствуют бьющие ключи или источники, то пластовый дренаж комбинируют с кольцевым.

Виды и нюансы устройства

Щебень — один из лучших материалов для дренажа

Пластовый дренаж выполняется в виде фильтрующего слоя, который располагают в основании здания или под плитой фундамента.

Для его устройства используют такие материалы, как, например:

  • песок;
  • щебень или гравий;
  • геотекстильную мембрану;
  • геокомпозит, представляющий комбинацию из геофильтра и особых полотен, способных пропускать влагу.

Геофильтры используют в качестве защиты системы отвода воды от заиливания и вымывания грунта.

Двухслойный пластовый дренаж геотекстилем

В зависимости от конструкции различают следующие виды пластового дренажа:

  • однослойный, состоящий из песка или щебня;
  • двухслойный,представляющий комбинацию слоя щебня с песком или геотекстильной мембраной.

Первый вариант востребован при небольшом поступлении грунтовых вод.

Для участков с грунтом, насыщенным подземной влагой, целесообразно использовать двухслойные дренажные конструкции.

В этом случае толщина песчаной подушки должна быть не менее 10 см, а щебеночного слоя — 15 см.

Процесс монтажа

Устройство пластового дренажа, который будет располагаться под плитой фундамента, осуществляется поэтапно и включает 3 этапа.

Формирование песчаной подушки

По дну котлована распределают песок ровным слоем, толщина которого должна быть не менее 30 см.

Если дренажная система располагается под линиями прокладки инженерных сетей, то эта величина может быть уменьшена до 15 см.

Отсыпка песком выполняется таким образом, чтобы его слой выходил за контуры здания на 30-70 см. На видео Вы увидите, как правильно сформировать песчаную подушку.

Сооружение призм

В толще дренажного слоя из песка делают поперечные призмы высотой 20 см и более, используя для их сооружения гравий или щебень. Их сооружают с шагом 6-12 м, располагая параллельно друг другу.

Укладка защиты от засорения

Чтобы сохранить дренирующие свойства слоев системы отвода влаги после заливки плитного фундамента, поверхность песчано-гравийной подушки накрывают пергалитом или другими аналогичными материалами.

Если требуется более эффективный способ отвода влаги, то отсыпку выполняют в два слоя: снизу располагают песок, а сверху по нему распределают гравий или щебень.

Наиболее распространенные ошибки при изготовлении дренажа

Если вы решили изготовить дренаж самостоятельно, то должны иметь представление об основных ошибках, допускаемых при его монтаже:

  • строительство пристенного дренажа на земельном участке с высоким уровнем грунтовых вод;
  • изготовление дренажных фильтров из геотекстиля на глинистом участке;
  • изготовление ливнестоковых колодцев вместо дренажных.

Как правило, одного пристенного дренажа мало, чтобы обеспечить эффективный водоотвод от здания. Специалисты рекомендую комбинировать такие системы с водостоком кровли, который будет собирать и отводить воду с крыши во время осадков и таяния снега в отдельный колодец. При этом дренаж и ливневка должны быть подключены к разным трубопроводам. В противном случае при обильных осадках дренаж не справится с потоком жидкости, что приведет к затоплению участка. А переувлажненный грунт в холодное время года будет пучится. Это пагубно для фундамента дома.
