Септик из бетонных колец: устройство, схемы + пошаговый процесс монтажа

Наружная система утилизации стоков

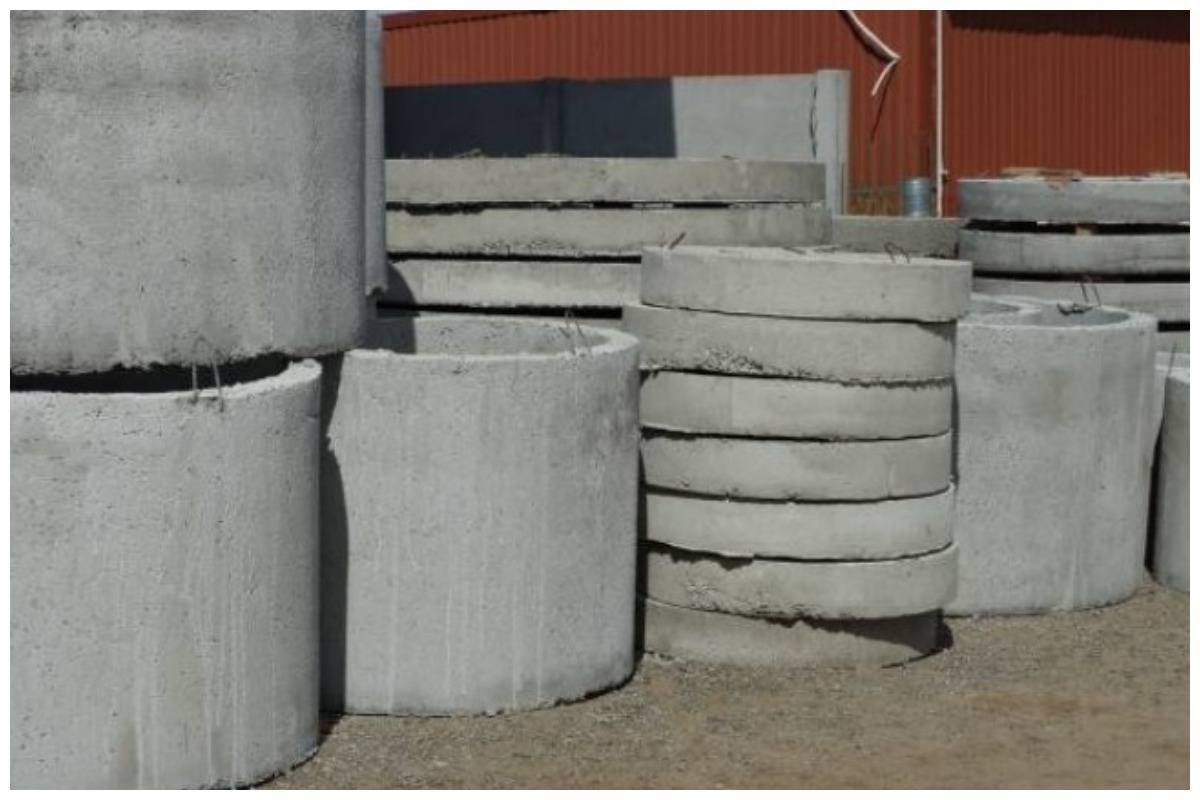

Кольца для канализации являются основным компонентом ее наружной части, выполняя функции емкостей различного назначения в системе очистки стоков. Используются изделия проходные, без дна и оснащённые днищами. Кроме того обязательным элементом являются крышки в виде бетонных плит с проходным отверстием для обслуживания. Для фильтрующих колодцев применяются также кольца с перфорированными стенками, в которых обустраивается донный фильтр.

Готовая емкость оснащается двумя крышками – внутренней деревянной и наружной пластиковой или чугунной. Погружение бетонных изделий канализации в грунт производится на глубину, обеспечивающую выступ наружу только верхней крышки.

К преимуществам использования таких изделий можно отнести следующие их свойства:

  • прочность, позволяющая не опасаться повреждений при промерзании грунта в зимний период;
  • долговечность – качественные изделия стандартного качества могут служить в системе канализации до 50 лет;
  • простота монтажа – канализация из железобетона своими руками вполне доступна для большинства исполнителей;
  • экономия затрат на приобретение колец в сравнении с готовыми пластиковыми емкостями.

Выбираем правильно месторасположение

Для того чтоб воплотить ваш проект в жизнь своими руками, необходимо выбрать верное место, которое будет соответствовать строительным и санитарным нормам. Итак, принципы и требования к расположению:

  • Дистанция к дому должна быть больше 5 метров, лучше придерживаться 15 метров;
  • Отрезок между ним и местом забора воды – больше 15 метров;
  • Выбранное место не должно иметь высокоподнятых грунтовых вод;
  • Возле устройства нужен проезд для машины специалистов;

Вырываем котлован

В проект вписывается расчёты нашего котлована, после этого начинаются земляные работы. Лучше, конечно, воспользоваться землеройными машинами, но если у вас такой возможности нет, то можете вырыть его своими руками.

Для повышения герметизации и защиты просачивания стоков в грунт необходимо забетонировать дно и сделать подушку из песка высотой до 30 см.

Монтаж жби

Построить септик из бетонных колец лучше всего с использованием подъёмной техники – это намного облегчит процесс, ведь кольца намного тяжелее, чем пластик.

Проект закрепляется раствором из цемента, чтоб устройство имело высокую прочность. А лучше всего провести скрепление с помощью скоб и металла, так конструкция будет герметичнее.

Последующий этап есть проведение всех необходимых труб. Для этого у нас должна иметься схема трубопровода системы канализационной очистки.

Установка канализационных труб

Организация системы труб должна беспрепятственно транспортировать канализационные стоки. Для этого нам необходимо:

  • В первый колодец трубу монтируют под небольшим углом;
  • Труба между первой и второй камерами должна быть на 20 см ниже;
  • Ну и еще ниже на 20 см ставится труба, соединяющая второй и третий секторы.

Производим герметизацию стыков

Чтоб сделать герметизацию своими руками необходимо воспользоваться или фирменными растворами или создать ее, смешивая нужные компоненты. Обязательно наружную часть обработать гидроизоляцией.

На сегодняшний день вы можете спокойно приобрести готовые цилиндры. Их материал – пластик. Такие установки полностью исключат просачивание стоков в окружающую среду.

Перекрытия и обратная засыпка

Грунт, который мы выкопали при создании котлована, с небольшим количеством песка используем для выполнения обратной засыпки. После этого устанавливается перекрытие. Оно может быть из различного материала: пластик, бетон, железо или дерево.

Итак, септик из бетонных колец построить довольно легко, и главное не нарушать требования и правила, которые стоят пред этим процессом.

Установка

Монтаж септика из бетонных колец довольно сложно осуществить самому, отзывы утверждают, что без подъемной техники или нескольких помощников не обойтись. В это же время, изготовить эти самые кольца не составит труда – просто понадобится сделать раствор и залить его в специальную форму. Многие специалисты рекомендуют армировать емкости. Для удачного проектирования можно использовать готовые чертежи.

Принципиальный чертеж

Схема и инструкция установки септика из бетонных колец:

  1. Выкапывается яма. Размеры траншеи должны на несколько сантиметров превышать габариты накопителя, после установки колодца в зазоры утрамбуется грунт или зальется глиняной (бетонный) короб;

  2. Дно утрамбовывается песком и щебнем – высота слоя от 20 до 40 см;

  3. Самодельный септик по эффективности мало чем уступает профессиональному. Поэтому рассмотрим установку на примере конструкции, изготовленной своими руками. Сначала опускается первое кольцо. После его утрамбовки и выравнивания уровнем устанавливается дно;
  4. После монтируется второе кольцо и все последующие. На зиму рекомендуется залить зазоры вокруг колодца глиной – так повыситься теплоизоляция конструкции;
  5. После вся система оставляется для утрамбовки на несколько дней, периодически понадобится присыпать её землей и выравнивать кольца;
  6. Когда устройство утрамбовалось, остается только закрепить на нем крышку.

Размеры ямы для установки септика превышают диаметр в среднем на 5 сантиметров (это зависит от толщины бетонных колец). После этого устанавливаются бактериологические фильтры. Насосы и отводы к канализации.

Видео по теме:

Купить готовые комплекты для монтажа колодцев можно на любом заводе-производителе бетонных и сантехнических изделий.

Строительство и бетонирование монолитного двух-, трехкамерного

Самый простой септик – прямоугольный, яма для которого (с максимально ровными днищем и стенкой) станет наружной опалубкой. При расчете пропорций помните, что расстояние от уровня воды до дна должно быть не меньше 1,2 м и не более 3,5 м. Длина и ширина ямы от 750 на 1000 мм (лучшее соотношение 1:2–1:3).

После закладки подушки в яму и ее уплотнения, стенки и дно выстилаются пленкой. Далее возводится арматурная конструкция (прутки 10 мм толщиной, ячейка 20 см), устанавливается внутренняя опалубка (обычно из доски) и распорки.

Толщина наружных стенок – не менее 20 см, внутренних – от 15 см, арматура закрыта слоем не менее 3 см бетона. Отверстия ввода и вывода закладываются с помощью обрезков пластиковой трубы диаметром от 15 см.

Дно, затем стенки, следом крышка заливаются бетоном на основе портландцемента марки не ниже В15. Пропорциональное весовое соотношение щебень–песок–цемент–вода: 3:1,5:1:0,5. Желательно добавить в смесь суперпластификатор (5 л на 200 л воды) и использовать при заливке ручной вибратор, и лучше выполнять в один цикл. Полный срок набора прочности бетона – 28 дней, между работами по заливке стенок и крышки должно пройти не менее 14.

После высыхания резервуары нужно гидроизолировать снаружи и изнутри и утеплить. Во вторую емкость помещаются вставки из пластика или геотекстиля.

Третий резервуар в трехблоковой системе – фильтрационный и не имеет дна. Это бетонное кольцо, под дном которого закладывается слой из песка и щебня. Через них уходит более «тяжелая» часть воды, а очищенная – утекает в дренажную трубу. Чтобы равномерно ее очистить, применяется метод фильтрационного поля – дренаж разветвляется на перфорированные отводы (дрены) меньшего диаметра, равномерно распределенные по очистному загородному участку.

Сверху и снизу дрены засыпаны слоем щебня или отсева, который поверх укрывается геотекстилем, защищающим верхние слои почвы. Площадь распределения дрен должна быть достаточной для того, чтобы стоки успевали уходить.

Роют траншеи для коммуникаций – трубопроводов и кабеля для насоса (если такой есть в конструкции). Он прокладывается в защитной гофре, и согласно ПУЭ на расстоянии не менее 50 мм от труб, и при параллельной прокладке – 100 мм.

Схема и расчеты

Схема бетонного септика из колец предусматривает одну или несколько камер-отстойников, в которых очищаются сточные воды, а также фильтр-колодец.

Если дачный домик имеет минимальное количество сантехнических проборов, то конструкция однокамерного септика будет оптимальным решением. Наличие в дачном домике ванны, унитаза, стиральной машиной и других приборов, требующих подключения канализации требует установки двухкамерного септика из колец.

Как правильно сделать?

Принцип расчета можно понять на конкретном примере.

Если на даче будет жить пять человек, то расчеты следующие: каждый человек расходует в сутки до 200 литров воды, значит, общий суточный расход будет примерно 1000 литров или 1м3.

По строительным нормативам, септик должен вмещать такой объем сточных вод, который может образоваться за 72 часа.

Таким образом, для нашего примера объем будет равен 3 м3.

Стандартное бетонное кольцо имеет объем 0,62 м3, и для строительства необходимо 5 колец.

Как правильно рассчитать емкость

Для этого берется в расчет два показателя:

  1. Количество людей постоянно проживающих в доме. Не учитываются гости.
  2. Количество воды, потребляемой одним человеком в сутки. Это стандартная величина – 200 литров или 0,2 м³. В этот показатель входит: использование унитаза, мойка посуды, душ, стирка и прочие процедуры, связанные с водой.

К примеру, если в доме проживает 4 человека. Тогда требуется построить септик объемом:

4 х 0,2 = 0,8 м³.

Но есть еще один показатель, который рекомендуется учитывать при проведении расчетов. Это количество дней, за которые бактерии перерабатывают органику в канализационных стоках, превращая ее в активный ил. Его значение – 3 суток. Окончательный результат будет таким:

0,8 х 3 = 2,4 м³.

Как выбрать бетонное кольцо

Размеры железобетонных изделий известны. И у каждого есть свой стандартный объем. К примеру, если выбирается диаметр 1 м. Получается, что объем одного кольца составляет:

0,9 х (πD²)/4 = (0,9 х 3,14 х 1)/4= 0,7 м³

То же самое можно проделать и с другими размерами:

Диаметр ЖБИ, мОбъем, м³
1,51,6
1,72
22,83

Требуемый объем септика – 2,4 м³. Для него подойдут или 4 кольца диаметром 1 м, или два кольца диаметром 1,5 м, или 2–1,7 м, или одно двухметровое. То есть общие объем колец не должен быть меньше требуемого значения.

На выбор диаметра влияет и уровень грунтовых вод на участке. Если он высокий, то предпочтение лучше отдать широкому изделию, глубина заложения которого не будет большой.

Как сделать септик из бетонных колец — пошаговая инструкция

Этот материал довольно часто используется для строительства переливной канализации. Преимущества такой системы — простота обслуживания, ценовая доступность, скорость монтажа. К тому же, бетон — прочный материал, устойчивый к повреждениям.

Самодельные системы состоят из 2-3 функциональных колодцев, назначение у которых такое же, как и у выполненных на заводе отстойников.

Первые два колодца одинаковые по размеру, или второй может быть несколько меньше, оба с дном. Во второй засыпают керамзит, гравий и другие наполнители, которые обладают фильтрационными свойствами. Третий колодец не имеет дна. Через него жидкость просачивается в грунт.

Видео — Септик без откачки своими руками

Однако необходимо учитывать и недостатки канализации из бетонных колец. К ним относят:

  • Сложность применения на вспученных грунтах, поскольку кольца могут смещаться в почве и относительно друг друга. Тогда их лучше скреплять между собой металлической арматурой.
  • Необходимость герметизации стыков между отдельными элементами. В противном случае грунт загрязняется неочищенными водами.
  • Использование спецтехники, поскольку элементы довольно тяжелые.

Пошаговая инструкция по монтажу септика из колец

Шаг 1. Экскаватором вырывают общий котлован, делают в нем три отверстия под каждое кольцо. Если необходимо, стенки укрепляют дощатыми щитами.

Шаг 2. Дно покрывают щебневым слоем толщиной 20 см, утрамбовывают, чтобы получить горизонтальную поверхность.

Цены на гранитную щебень

Щебень гранитная

Шаг 3. При помощи подъемного крана устанавливают все три колодца на одинаковом расстоянии в 50 см. Два первых колодца должны быть расположены строго вертикально.

Шаг 4. В стенках шахт формируют отверстия и прокладывают переливные трубы.

Шаг 5. Устанавливают перекрытия на колодцы.

Шаг 6. Устанавливают кольца меньшего диаметра для наращивания горловины, защитные люки на колодцы.

Шаг 7. Герметизируют швы.

На последнем этапе проводят утепление отстойников, засыпают котлован грунтом и делают утрамбовку.

Второй способ обустройства колодцев

Согласно другой технологии, сначала можно устанавливать нижние кольца колодца, а потом извлекать из них землю. Недостаток этого метода в том, что он более трудоемкий. Сложность состоит в дальнейшем утеплении конструкции, монтаже переливных труб и т. д. Да и надежность септика, построенного по этой технологии, ниже. А вот преимущество в том, что все работы можно выполнить самостоятельно.

Советы по монтажу колодцев

  • Для накопительных колодцев берут бетонные кольца с замками. Они обеспечивают лучшую герметизацию, чем обычные, и реже смещаются, если при промерзании происходит пучение почвы.
  • Перед установкой бетонные элементы пропитывают битумной мастикой или другими препаратами для гидроизоляции.
  • Иногда под колодцами заливают бетонную плиту толщиной 30 см. Она должна быть такого размера, чтобы выступать по бокам за колодцы на расстояние не менее 20 см. Тогда первые кольца устанавливают не ранее, чем через месяц.
  • Для формирования горловины можно использовать кирпич и цемент. Сверху эту часть колодца обрабатывают гидроизоляционными составами.
  • Для установки третьего кольца котлован углубляют до песчаного грунта, обладающего свойством отводить воду. На дно насыпают подушку из щебня толщиной до 25 см, а потом добавляют песок — 40 см.

Какую бы модель септика ни выбрал владелец жилья, важно помнить: все работы должны выполняться в соответствии со строительными нормами. Только тогда система будет эффективной и выполнит возложенные на нее функции

Почему именно септик?

Чтобы полностью развеять сомнения в целесообразности использования септика, возводимого из бетонных колец нужно разобраться, чем такое устройство отличается от других канализационных сооружений. Если рассматривать достоинства такого сточного резервуара, то хочется отметить следующие параметры:

  • сохранение грунта на приусадебном участке в чистоте;
  • возможность переработки большого количества нечистот;
  • невысокая стоимость монтажных работ;
  • установка септика на любом грунте;
  • редкая периодичность проведения мероприятий по очистке;
  • долговечность и простота использования;
  • возможность сооружения септика с использованием колец из железобетона своими руками.

К недостаткам такого канализационного резервуара можно отнести сложность по его установке, обусловленную с проведением земляных работ и весом готовых колец из железобетона для перемещения которых, может понадобиться спецтехника.

Обустройство дна резервуара

Нижняя плита предназначена для обеспечения герметичности и предотвращения попадания токсичных отходов в грунт.

Изготавливается днище в следующей последовательности:

  1. Грунт качественно выравнивается и трамбуется. Если есть корни растений, то они отрубаются, а их срезы обрабатываются антисептиком.
  2. На землю укладывается геотекстильное полотно. Оно предотвратит прорастание травы и размывание грунта под емкостью.
  3. На высоте 15 см в стенках высверливаются отверстия диаметром 12-16 мм. Делаются замеры, выпиливаются арматурные штыри. Они вставляются и фиксируются в дырках, образуя решетку с ячеей 15-20 см.
  4. На геотекстиль засыпается смесь песка и щебня высотой 10-12 см. Материал смачивается и выравнивается.
  5. Замешивается бетон. Пропорция цемента, песка и щебня берется 1:3:3. Раствор заливается, пока не покроет арматурный каркас слоем 5 см. Чтобы бетон набрал прочность нужно не менее 14 суток.

Такая технология изготовления днища обеспечит его устойчивость к давлению и герметичность.

Как выбрать место под септик из бетонных колец под ключ

До того, как стоки проникнут в грунт, нужно очистить их и обезвредить. В этом и состоит назначение очистной станции.

Здесь органическая составляющая фекальных и сточных скоплений разделяется на безопасный ил и воду, пригодную для полива территории. Септик как таковой не оказывает влияния на его содержимое, но он создает условия, в которых  развиваются бактерии, разлагающие органику на безопасные элементы.

Кроме соответствия регламенту этого документа нужно получить гигиенический сертификат, который дает право устанавливать очистную станцию в выбранном месте, о чем упоминается в СанПиН 2.1.5.980-00.

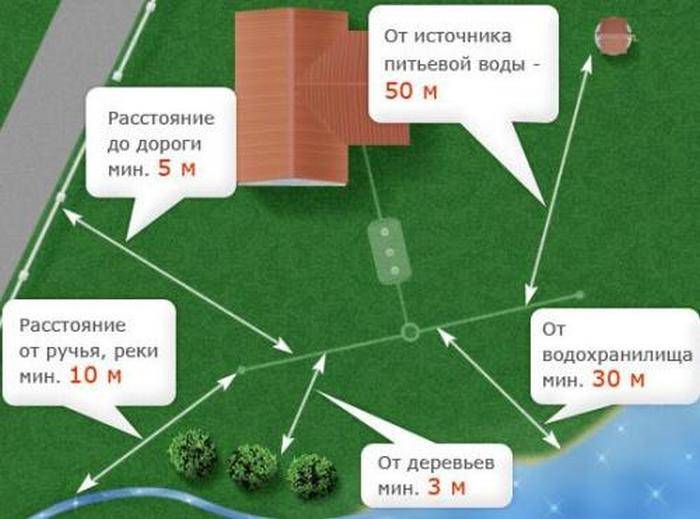

Устанавливать септик следует как минимум в 4м от дома и водяных труб возле него, притом не менее чем в 5м от дороги. Чтобы построить септик в выбранном месте, нужно обратиться в санэпидемстанцию или администрацию района за разрешением на строительные работы и сертификатом.

Строить септик можно, не согласовывая строительство с местной администрацией. Однако при выявлении нарушений законодательных требований штрафы ждать себя не заставят, как и требования переноса капитальной конструкции в другое место.

Расчет септика из бетонных колец – вычисляем объем и производительность

Чтобы стоки полностью очистились, они должны пролежать в очистной станции минимум трое суток. А потому объем каждой секции септика вычисляется как:

Здесь: V – объем отдельной секции септика, Y – норма водного потребления одним человеком (условная), Z – максимальное число живущих в доме людей.

Установленные в соответствии с этой формулой септики очень большие, но они обеспечивают максимальное очищение фекальных и канализационных стоков, делая из них пригодную для орошения участка воду и ил, служащий удобрением. Норма водного потребления определяется многими параметрами.

Водопровод внутри помещений и канализация строений отвечают условной норме в 95–300 л на человека за одни сутки.

Можете посчитать самостоятельно, сколько воды потребляете, или используйте таблицу СНиП.

Продумывая устройство септика из бетонных колец, лучше придерживаться максимальных значений, а численность проживающих увеличить на 50%. Хотя из-за этого стоимость строительства септика возрастет, вы исключите риски: в случае приезда гостей септик не переполнится и землю возле строения не зальют фекалии.

При таком подходе существенно сокращаются расходы на строительство, а степень очищения стоков при возрастании количества жильцов становится хуже.

Если очищенную воду предполагается сбрасывать недалеко от строения и мест водозабора (до 50 м), используйте формулу применительно к объему одной секции.

Если расстояние больше 50м, можно использовать формулу применительно к общему объему. Недоочищенные стоки, удаленные на такое расстояние, будут неопасны.

Типы септиков из бетонных колец

Из железобетонных колец строят септики нескольких типов, и отличаются станции:

  1. уровнем заглубления;
  2. диаметром колец;
  3. утеплением.

Заглубление септика определяется как его габаритами, так и зимними температурами, точнее, глубиной промерзания грунта.

Чем она ниже, тем ниже нужно устанавливать септик, поскольку сильное понижение температуры (мене нуля градусов) тормозит или даже останавливает протекающие в каждой секции процессы. Поэтому нужно или сильно заглублять септик – все его секции, или утеплять каждую пенопластом или подобным утеплителем.

Можно сократить расходы на установку бетонных колец под септик при большем заглублении станции, если выше глубины промерзания грунта монтировать не кольца из железобетона, а кирпичный колодец, поскольку над глубиной замерзания грунта процессы в септике сильно тормозятся даже при качественном утеплении.

Также септики классифицируют по количеству их элементов. Одноэлементные получили названия выгребных ям и считаются малоэффективными.

Эффективнее всего конструкции  из трех элементов. Большее число секций на качество очистки стоков не влияет. Три секции можно размещать в продольном направлении, тогда установка очень длинная, или треугольником, когда почти на треть сокращается площадь ямы под септик, а с ней и объем грунта, который надо выкопать.

Семы возможного устройства септика

Септики для сточных вод от частного дома бывают одно-, двух- и трехкамерными. Выбор зависит от объема стоков, условий эксплуатации и прочих факторов.

Одна камера

У такой конструкции есть и другие названия: отстойник, накопитель, выгребная яма, шамбо. Она подходит для небольшой семьи или сезонно используемой дачи.

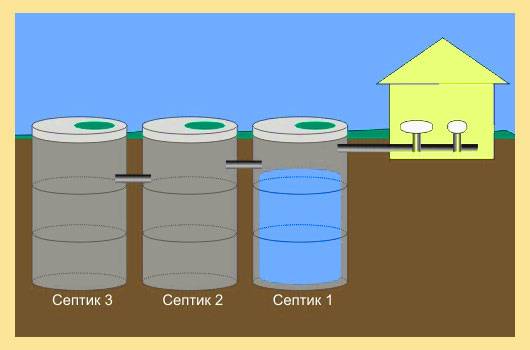

Схема бетонного септика простейшей конструкции

На приведенной выше схеме показан септик-накопитель, в который самотеком сбрасываются стоки из дома. По мере наполнения нечистоты откачиваются ассенизаторской машиной и вывозятся на утилизацию.

Не самый удобный вариант, так как при постоянном проживании в доме откачку приходится производить довольно часто, а это недешевое удовольствие.

Поэтому подобные бетонные септики для дачи часто делают без дна, устанавливая их в котлован, дно которого засыпано щебнем или другим фильтрующим материалом. В этом случае большая часть воды просачивается в грунт, и откачивать нечистоты из колодца приходится реже.

Выгребная яма без дна

Решая, нужно ли дно бетонному септику, учитывайте следующие моменты:

  • Расстояние от него до ближайшего источника питьевой воды (колодца, скважины) должно быть не менее 30 метров. Лучше — больше.
  • При высоком уровне грунтовых вод естественная фильтрация практически невозможна.
  • Весной, во время паводка или таяния снега, септик бетонный для дачи без дна будет наполняться без вашего участия.

Две камеры

Двухкамерный септик конструктивно отличается от предыдущего наличием перегородки, в которую встроена переливная труба.

  • Поступающие в первую камеру стоки отстаиваются, твердые частицы оседают на дно и под действием анаэробных бактерий превращаются в ил.
  • Отстоявшаяся вода, достигнув уровня перелива, поступает во вторую камеру с минимальным количеством взвешенных частиц.

Вторая камера может не иметь дна и исполнять роль фильтрационного колодца. Такая конструкция — фаворит у владельцев коттеджей и частных домов со средним объемом стоков.

Двухкамерный септик с фильтрационным колодцем

Но при высоком стоянии грунтовых вод или наличии на участке малопроницаемого глинистого грунта, она не эффективна. Тогда вторую камеру делают герметичной, а стоки из неё выводят на фильтрационные поля.

Поле фильтрации после обустройства засыпается грунтом и не портит ландшафт участка

Монолитный септик с двумя камерами

Три камеры

Трехкамерные железобетонные септики с глубокой очисткой стоков рекомендуются для больших загородных домов с постоянным проживанием с несколькими санузлами, бассейном, сауной и прочими потребителями воды.

Схема их устройства такова:

  • Первая секция, как и в предыдущих случаях, представляет собой отстойник, в котором происходит анаэробная (безвоздушная) переработка твердых частиц;
  • Во вторую камеру устанавливается компрессор, подающий в неё воздух под давлением для аэрационной обработки стоков. Здесь в работу включаются аэробные бактерии, перерабатывающие органические вещества;
  • Третья камера — уже знакомый нам фильтрационный колодец либо герметичная секция с насосом, перекачивающим очищенные стоки в дренажные канавы или на фильтрационные поля.
