Установка и подключение посудомоечной машины: монтаж и подключение посудомойки к водопроводу и канализации

Завершение установки

Когда коммуникации подведены, с нижней стороны столешницы крепим защиту от пара: металлическую или пластиковую пластину либо клеим плёнку – смотря что идёт в комплекте. В настольном варианте, например – ничего не предусмотрено, поэтому делаем сами из подручных материалов. Далее выполняем подключение посудомоечной машины к водопроводу, канализации, электричеству. После «задвигаем» технику на место.

Необходимо выравнивание в «горизонт». К этапу следует отнестись серьёзно, от качества установки зависит качество мойки и длительность эксплуатации. Для этого предусмотрены выкручивающиеся по резьбе ножки. У встраиваемых моделей, передние в свободном доступе, задняя обычно одна – с регулировочным винтом, тоже доступным спереди. Он реализован практически на всех моделях, начиная престижными бош, заканчивая менее популярными брендами. Из эстетических соображений нужно ликвидировать зазор сверху – машинка приподнимается до столешницы и только после этого выравнивается во всех положениях и плоскости гарнитура.

В принципе это всё – можно делать пробный запуск и оценить качество подключения. Завершающий этап для встраиваемых моделей – навеска фасадной дверки от гарнитура. Для этого предусмотрен шаблон:

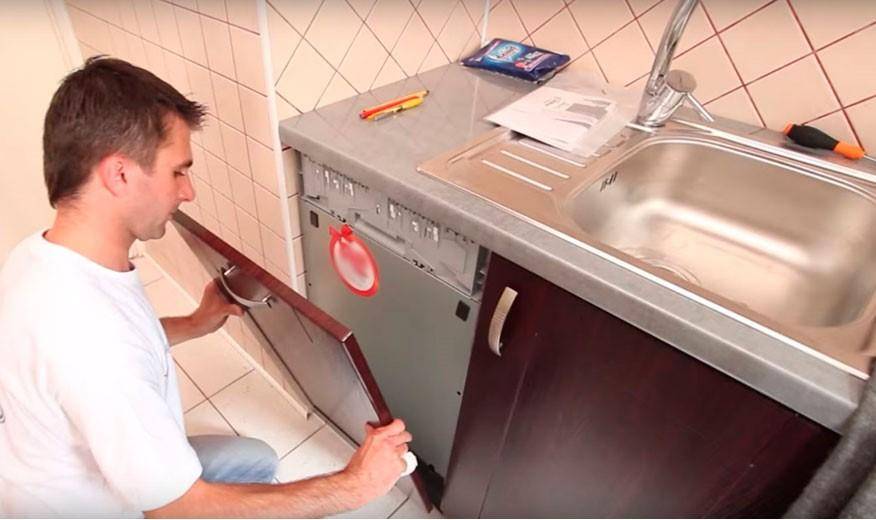

Прикидываем его «по месту», на дверь посудомоечной машины.
Переносим на тыльную сторону дверки фасада, делаем разметку.
Намечаем отверстия для саморезов шилом или сверлом.
Обезжириваем места под двусторонние самоклеящиеся фиксаторы фасада, крепим уплотнитель.
Совмещаем – накладываем фасад на дверцу посудомоечной машины.
Осторожно открываем, крепим на 1 саморез.
Закрываем, оцениваем положение фасада, по необходимости корректируем.
Открываем, диагонально крепим фасад вторым саморезом.
Снова убеждаемся в правильности положения и заворачиваем остальные саморезы – закрепляем окончательно.

После этого корректируем встроенную посудомоечную машину – уточняем положение в плоскости остальных фасадов гарнитура. Если предусмотрено конструкцией крепим её саморезами к гарнитуру и устанавливаем цоколь – в большинстве случаев требуется его подрезка сверху.

На этом установка посудомоечной машины полностью завершена. Очевидно, что всё можно выполнить своими руками, имея минимальный набор инструментов. Дополнительные трудности может доставить лишь эстетика самого кухонного гарнитура.

Подключение аппарата к водоснабжению

Прежде всего нужно определиться с тем, какая вода будет потребляться посудомоечной машиной. Вариантов 3: горячая, холодная, совместный источник. Сам монтаж несложен, если мойка рядом.

Точка примыкания

Конструкция ПММ предполагает подключение машины к холодной воде: на это указывает ТЭН, вмонтированный в моечный аппарат. Из-за постоянного удорожания электроэнергии возникает вопрос – не подключиться ли к горячей магистрали, чтобы сэкономить на киловатт-часах. Чтобы понять, что лучше, нужно оценить достоинства и минусы каждого варианта, видеть их особенности:

  1. Шланг заливочный для подсоединения к магистрали. Синим цветом маркируются рукава для пропуска холодной воды, красным – горячей. Есть и универсальные – они отмечаются сине-красной полосой. Пренебрегать различиями в исполнении шлангов нельзя: существует риск, что изделие не выдержит высокой температуры.
  2. Подключение к горячей магистрали кажется целесообразным из-за возможной экономии электроэнергии. Полоскание будет выполняться также нагретой водой, что способствует быстрой сушке посуды.
  3. Причины отказаться от подсоединения к горячей трубе: температура, на которую рассчитаны детали ПММ, не должна быть выше 60ºС. В магистрали нередко это значение превышается, что идёт не на пользу технике, создаёт опасность для потребителя. Программы с режимом 50ºС могут стать недоступными к применению. Качество горячей воды всегда хуже: холодная считается питьевой и очищается до соответствующих санитарных норм.

Изготовители предлагают модели ПММ с подключением к горячей и холодной воде. Чтобы в этом убедиться, следует заглянуть в технический паспорт посудомоечной машины или посмотреть на заднюю стенку аппарата: там должно быть два входа для подключения шлангов. Большинство же моделей ПММ по всему миру выпускаются под пользование холодной водой. Такой вариант присоединения и рассматривается дальше.

Выгодна-ли посудомойка?

О-да!Нет

Монтаж водораспределительной арматуры

Близость аппарата к мойке обеспечивает простое подключение: в месте присоединения гибкого шланга от смесителя к магистрали вкручивается тройник с двумя отводами и краном. Если фильтр грубой очистки воды конструкцией ПММ не предусмотрен, его встраивают сразу после вентиля. К штуцеру на выходе из фильтровальной системы подсоединяется заливной шланг машины с вмонтированным в него устройством «Аквастоп».

Монтаж арматуры выполняется в следующем порядке:

  1. Перекрыть кран на квартирном стояке холодной воды.
  2. Отсоединить от трубы гибкий шланг смесителя, вкрутить на его место тройник с вентилем.
  3. Подключить к одному отводу рукав смесительного устройства, а к другому – фильтр и заливной шланг ПММ.

Возможные варианты встраивания

Шкаф для встраивания ПММ может выглядеть по-разному. Предлагаем рассмотреть несколько популярных вариантов, удобных для монтажа.

Каждый вид монтажа связан с трудностями

Чтобы свести их к минимуму, важно соблюдать вышеизложенные условия и требования, указанные производителем в инструкции. Предлагаем несколько рекомендаций по монтажу посудомойки в разных местах

Встраивание в шкаф

Если рядом с мойкой находится шкаф-тумба шириной более 45 см, то его можно использовать для установки посудомоечной машины. Преимущество близкого к коммуникациям монтажа – возможность интегрирования шлангов машинки в уже установленную систему под мойкой.

Вариант подключения посудомойки: удлиненная труба подачи холодной воды с запорным клапаном, отвод дренажного шланга в моечный сифон, отдельная электрическая розетка

Важно. Затем нужно поочередно подключить машину к канализации, водопроводу и электропитанию

Если необходимо, следует установить дополнительно гидрозатвор со сливным патрубком.

Декоративную лицевую панель, которая крепится на дверцу машинки, обычно собирают из снятых дверок шкафа или заказывают дополнительно. Частично встроенные модели декорировать не нужно, поэтому их монтаж немного проще.

Установка в отдельностоящий модуль

Если свободных шкафов под новое оборудование не найдено, но места на кухне достаточно, можно заказать отдельный модуль, но установить его нужно неподалеку от коммуникаций.

Тумба для дополнительно приобретенной техники – компактной стиральной машинки и посудомойки. Модуль установлен максимально близко к мойке, что облегчает подключение

Важно выровнять и закрепить агрегат так, чтобы он не вибрировал при работе и не двигал шкаф. Шланги и трубы прокладываются вдоль стены, но доступ к ним легче

Чтобы добраться до коммуникаций, можно не демонтировать машину, а просто отодвинуть тумбу от стены. Когда посудомойка установлена под общую кухонную столешницу, для технического обслуживания приходится ее демонтировать, так как иначе к местам присоединения шлангов не дотянуться.

Монтаж в нишу

Если в кухне предусмотрена ниша для установки микроволновой печи, духового шкафа или другого небольшого по размерам оборудования, ее можно также использовать и для монтажа посудомойки.

Размеры компактной модели вместе с чертежами можно найти в инструкции по установке. Если ниша расположена далеко от коммуникаций, придется запастись длинными гибкими шлангами для подачи холодной воды и отвода использованной

Встраиваемые компактные модели не нужно путать с отдельностоящими. Последние не обязательно размещать в нише – для их установки подойдет любая горизонтальная поверхность.

Чтобы посудомойка не бросалась в глаза и была скрыта, как остальная техника, лицевую часть прикрывают декоративной накладкой в стиле фасада.

Разработчики обычно продумывают различные варианты установки техники, поэтому в инструкции по монтажу размещают чертежи и схемы с размерами, полезными подсказками, техническими рекомендациями

Место для компактной модели подыскать проще, но не забывайте, что большую семью мини-машинка обслужить не в состоянии.

Если встраивание не подходит

Что делать, если в кухне совсем нет места для установки встраиваемой модели? Остается рассмотреть отдельностоящие варианты, конструкция которых не требует особого монтажа. Их можно просто установить на пол, столешницу или в нишу, выровнять, а затем выполнить подключение.

Существует еще один способ исполнить собственную мечту по монтажу встроенной посудомоечной машины – полное переустройство кухонного гарнитура, с возможным ремонтом или переносом коммуникаций. Он более затратный, требует не только финансовых вложений, но и времени.

Выбираем место

Встраиваемая техника, к каким относится и посудомоечная машина, обладает одной особенностью. Она идеально впишется в интерьер на стадии комплексного ремонта всего помещения.

А если начинается такая глобальная перестройка кухонного пространства лучше заранее позаботиться о:

  • Разработке проекта;
  • Как и куда, будет подключаться ваша техника;
  • Проложить трубопроводы воды и канализации;
  • Провести дополнительные электролинии;
  • Установка кухонной мебели;
  • Установка посудомоечной машины.

Также есть некоторые условия:

  • Есть ограничения по размерам самой кухни и это надо учитывать;
  • Максимально допустимая дистанция до канализационного слива в квартире не должна быть больше 1.5 метров. Если это расстояние будет больше, то собственный насос техники может просто не вынести нагрузки по перекачке и выйти из строя;

И чем позже вы запланируете покупку новой техники для вашей кухни, тем более затратным будет ее монтаж.

Заблаговременный проект избавляет вас от рисков того, что размеры посудомойки не впишутся в размеры вашей кухонной мебели. Да и все необходимые разъемы для подключения можно провести скрытым способом, что гарантирует эстетичное оформление всей комнаты. Кроме того, это гарантирует соблюдение всех правил техники безопасности подсоединения электрооборудования.

Облегчить выбор места для монтажа машины может:

  • Тип агрегата;
  • Место размещения.

Все устройства данного типа делятся на несколько категорий:

  • встраиваемые;
  • отдельностоящая посудомоечная машина;
  • компактная под раковину;
  • переносные для малогабаритных квартир или для дачи;
  • в нише/на полке.

Кроме того они могут быть:

  • Узкими, шириной до 45 см;
  • Низкими, шириной порядка 50–60 см и высотой не более 50 см.

Исходя от типа агрегата, надо заранее определиться с местом монтажа, где будет происходить установка вашей посудомойки. Главное условие — агрегат нужно максимально грамотно разместить относительно пунктов подключения:

  • розетки;
  • трубы канализации и водопровода.

Совсем не лишним будет, если установка и подключение новой посудомоечной машины произойдет таким образом, что возле нее будет расположен кухонный ящик для посуды и разных нужных принадлежностей, которые прошли процедуру мойки в ПММ.

Когда для аппарата найдено подходящее место, то можно приступать к следующему этапу — подключению.

Необходимые инструменты и комплектующие

Подсоединение автоматической посудомойки практически во всех аспектах похоже на подключение стиральной машины. В обоих случаях для работы технике требуется электроэнергия и холодная вода. Плюс последнюю надо еще вывести в канализационную систему.


Процесс подключения посудомоечной машины несложен, но требует тщательности

Чтобы подключить посудомоечную машину, необходимы следующие инструменты и комплектующие:

  1. Разводной ключ.
  2. Набор отверток.
  3. Нож и пассатижи.
  4. Ножовка или труборез для пластиковых труб.
  5. ФУМ-лента.
  6. Запорный кран и тройник для подключения воды.
  7. Сифон с боковым отводом для подсоединения к канализации.

Шланги для слива и подачи воды длиной 1–3 метра идут в комплекте посудомоечной машины. Их необходимо лишь правильно подсоединить к водопроводной и канализационной системам.


Что понадобится для подключения

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

  1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
  2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
  3. Подсоединить ПММ к водопроводу.
  4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Подключение посудомоечной машины к электросети

Проводник такой конструкции (двойная изоляция) наиболее приспособлен к использованию во внутренних электропроводках.

Для более безопасной эксплуатации его лучше прокладывать в штробе.

Силовой кабель с вилкой, который установлен на посудомоечной машине, имеет длину 1,3-1,5 метра, поэтому розетку надо устанавливать на стене по возможности ближе к месту ее постоянного расположения. Для подключения следует использовать фурнитуру повышенной степени защиты.

Обязательным требованием является наличие заземляющего контакта. Такому требованию в полной мере соответствуют розетки вида Шико на 16 ампер.

Подключение к сети нужно производить через дифференциальные автоматы на 16 ампер, при этом ток утечки не должен превышать 30 миллиампер.

Розетка для посудомойки размещается на стене. Высота установки не выше 90 сантиметров от пола, при этом необходимо, чтобы она не находилась сзади устройства, а с любой стороны сбоку.

Проверка правильности установки и подключения

Поводом для проверки является банальная ситуация – включенная по всем правилам машина не работает. Для установления причины нужно произвести несколько простых действий:

  1. Надо убедиться, что питание подается к посудомоечное машине и его величина не отклоняется от требуемой. Необходимо убедится в исправности розетки, вилки и подключающего провода. Большинство посудомоек подключается к сети напрямую, поэтом необходимо убедится, что напряжение присутствует на входном контакте автомата.
  2. При управлении розеткой переключателем (автоматом) необходимо проверить его работоспособность тестером. Для этого необходимо снять его крышку и щупами прибора замкнуть цепь. Если прибор показывает, что цепь замыкается – автомат работоспособен. В противном случае его нужно заменить новым.
  3. Надо убедиться, что дверца агрегата закрыта, в противном случае машина не включится. Для этого при открытой дверце необходимо вручную нажать на рычаг запирающего устройства, после чего нажать кнопку ВКЛ. Если машина при этом не запускается, нужно заменить защелку новой.
  4. Нужно проверить работу кнопок управления на панели, убедившись, что все они установлены в правильном положении.
  5. Посудомойка может неровно располагаться на полу. В таком случае автоматика так же может блокировать начало работы. Надо ее выставить ровно с помощью регулировочных винтов в ножках, на которых она устанавливается.

Смотреть видео

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

  1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
  2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
  3. Подсоединить ПММ к водопроводу.
  4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.
