Самодельный обогреватель для гаража: как сделать прибор своими руками

Идея №3 – Экономичный инфракрасный обогреватель

Вот мы и переходим к более мощным электрообогревателям, которые можно запросто сделать самостоятельно в домашних условиях. Для изготовления инфракрасного обогревателя нам понадобятся следующие материалы:

• 2 листа пластика, площадь каждого 1 м2;
• графитовый порошок, измельченный до фракции муки;
• эпоксидный клей;
• две медных клеммы;
• шнур с вилкой для подключения к сети 220 Вольт.

Итак, сделать комнатный инфракрасный обогреватель своими руками можно по следующей инструкции:

1. Смешайте графит с эпоксидным клеем в соотношении 1 к 1 (подробнее в статье: ).
2. Нанесите готовую токопроводящую смесь на одну из сторон пластика, зигзагом, как показано на схеме:
3. Наклейте второй лист сверху и подождите, пока клей высохнет.
4. Прикрепите с двух сторон электрообогревателя клеммы.
5. Подключите к клеммам шнур и переходите к проверке самоделки.

Кстати, для того, чтобы конструкция была более прочной, рекомендуется поместить инфракрасный обогреватель в деревянную рамку, которую также можно сделать своими руками. Не забудьте перед подключением проверить сопротивление прибора и рассчитать мощность, иначе пластик может начать дымить и даже загореться! Поэтому во время испытаний внимательно следите за нагревом.

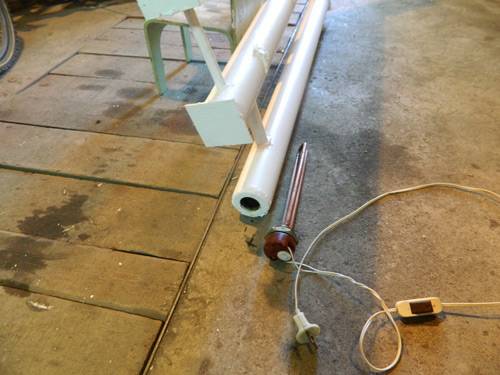

Монтаж ТЭНа

Электрическая часть самодельного обогревателя довольно простая по конструкции. Нагреватель, соединительный провод с вилкой – вот и все, что понадобится для ее монтажа. Для начала болгаркой вырезается пластина из металла, к которой будет прикреплен ТЭН. В ней высверливается или вырезается электросваркой отверстие согласно посадочному месту и крепежу нагревателя. Когда эта часть работы выполнена, пластина приваривается к оставленному для этих целей торцу нижней трубы. После обработки сварочных швов ТЭН устанавливается на свое место.

Прокладка между нагревателем и корпусом обогревателя делается из термо-маслостойкого материала (специальной резины). Электрический соединительный провод вполне подойдет от старого электроутюга. На этом сборку обогревателя на отработанном масле своими руками можно считать законченной. Остается залить теплоноситель и включить прибор в сеть.

Идея №1 – Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

• 2 одинаковых прямоугольных кусочка стекла, площадью около 25 см 2 каждое (к примеру, размерами 4*6 см);
• кусок алюминиевой фольги, ширина которой не больше ширины стекол;
• кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
• парафиновая свеча;
• эпоксидный клей;
• острые ножницы;
• плоскогубцы;
• деревянный брусок;
• герметик;
• несколько ушных палочек;
• чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные и могут находиться под рукой у каждого. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

1. Тщательно протрите стекло тряпочкой от грязи и пыли.
2. Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Необходимо сначала плавно прогреть все стекло, чтобы оно не лопнуло от резкого перепада температур.
3. После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите их края не больше, чем на 5 мм по всему периметру.
4. Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
5. Аккуратно нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая), стараясь не повредить слой копоти.
6. Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
7. Затем загерметизируйте все места соединения.
8. С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. После этого рассчитайте мощность элемента, пользуясь формулой: P=U 2 /R. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если же мощность вас не устраивает, нужно переделать нагревательный элемент — сделать тоньше или тоньше слой нагара (сопротивление станет меньше, если он станет толще и наоборот).
9. Приклейте концы фольги к одной из сторон.
10. Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрической вилке.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40 о , чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более мощные варианты самодельных электрообогревателей.

Самоделка #2 — мини-обогреватель из фольги и стекла

Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:

• два одинаковых по размерам куска стекла;
• алюминиевая фольга;
• герметик;
• обычная парафиновая свеча;
• провод с вилкой на конце;
• эпоксидный клей.

Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.

Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя

Приступаем к сборке:

• Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т.п.
• Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
• С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
• Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
• Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
• Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.

Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.

Макет самодельного обогревателя из стеклянных пластин

По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.

Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.

Самодельный газовый обогреватель для гаража, дома, дачи

Создавая обогреватель своими руками, нужно придерживаться нескольких рекомендаций:

Прибор должен иметь простую конструкцию без сложных элементов и деталей.
Нужно акцентировать особое внимание на безопасности, потому приборы, которые перекрывают и подают газ лучше всего приобрести заводские, или снять со старых баллонов.
При создании газового обогревателя также следует учитывать его экономичность.
Обогреватель не должен быть громоздким, а способы его активации — сложными.
Затраты на материалы для обогревателя должны составлять не более трети реальной цены заводского нагревательного прибора с прилавка магазина, иначе нет смысла его делать, проще купить готовый.

Чтобы сделать такой газовый самодельный обогреватель для гаража, дома, дачи своими руками, нужно минимум деталей и материальных затрат (лист жести, ножницы по металлу, клёпочник, заклепки, металлическую мелкую сетку репицу, обычное хозяйственное сито, царговый баллончик с газом емкостью 0,5 л. и специальную горелку с клапаном).

Первое, что нужно сделать, это крепеж обогревателя к горелке. Нужно взять хозяйственное сито, прислонить к листу оцинковки и обвести маркером. Затем перпендикулярно и параллельно необходимо к кругу дорисовать прямоугольные ушки (одно из них должно быть в два раза длиннее). Ножницами по металлу нужно вырезать рисунок. Он должен быть как можно ровнее.

Второй этап монтажа обогревателя вмещает в себя крепление деталей между собой. Для этого берем горелку и прикручиваем ее болтами к жестяному кругу. Затем, при помощи ушек, которые заворачиваются в противоположную сторону, крепится ситечко. Оно помогает рассеивать тепло по сторонам. Получилась часть конструкции обогревателя.

Третьим этапом монтирования самодельного обогревателя будет крепление металлической сетки. Для этого нужно снова вырезать идентичный круг из жести. Его также вырезают ножницами по металлу. Ушки загибаются, а в плоскости круга сверлятся отверстия (около 10). Затем берется сетка и крепится к ушкам обеих кругов. Сначала нужно крепить нижнюю часть, затем верхнюю. Крепеж осуществляется при помощи клепочника и заклепок. В результате этих операций должен получиться сетчатый цилиндр.

Завершающий этап – запуск инфракрасного самодельного газового обогревателя. Хоть он и не велик, но тепло от него исходит достаточное, чтобы обогреть гараж, комнату в доме или небольшой дачный домик.

Техника безопасности

Сделать обогреватель несложно. Намного труднее сохранить здание от пожара при использовании самодельных устройств. Соблюдение правил техники пожарной безопасности — неотъемлемая часть любых работ с термонагревателями.

Всегда следует помнить:

1. Нельзя использовать неисправные электроприборы.
2. Нельзя оставлять такие приборы без присмотра и один на один с маленькими детьми.
3. Заботливые родители стараются всегда проверять недоступность для детей опасных частей нагревателей.
4. При возникновении возгорания сразу отключают электропитание прибора, а потом тушат его. Немедленно вызывают МЧС.

В качестве мер безопасности мудрые родители всегда учат своих детей правильному обращению с термонагревателями и объясняют, что можно делать, а что — нельзя и почему. Соблюдая правила пожарной безопасности и пользуясь только проверенными и надёжными нагревателями, живущие в доме будут наслаждаться теплом и уютом долгие годы.

Алгоритм работы по изготовлению обогревателя собственноручно;

Простой самодельный панельный обогреватель: схема сборки, фото изготовления.

С наступлением холодов тема отопления жилых помещений

становится актуальной, и многие задаются вопросом, как дополнительно обогреть, жилую комнату, рабочее помещение, дачу или гараж с помощью обогревателя. В этой статье мы рассмотрим, как сделать простой, дешёвый и в то же время безопасный электрообогреватель.

Сечение и длину проволоки нужно выбрать исходя из требуемой мощности обогревателя, можно воспользоваться предоставленной таблицей.

Для расчёта длины проволоки можно воспользоваться таблицей.

Ещё понадобятся материалы:

• Эпоксидный клей.
• Болты, шайбы, гайки – по 2 шт.
• Провод и вилка.

Электрическая схема самодельного обогревателя.

Приступаем к изготовлению обогревателя.

Каждый лист стеклотекстолита нужно с одной стороны зачистить шлифовальной машинкой, это будет внутренняя сторона обогревателя.

Берём один лист стеклотекстолита, на нём будем укладывать нихромовую проволоку. В зависимости от размеров листа нужно рассчитать количество витков проволоки, при этом следует учитывать отступ от всех краёв листа в 20 – 30 мм. Оптимальное расстояние между витками 10 – 15 мм.

Например: если у нас длина листа стеклотекстолита чуть более метра, то для укладки 24 метров проволоки понадобится сделать примерно 24 витка.

Для удобства пред укладкой проволоки желательно на листе расчертить рамку под витки.

Теперь нужно уложить проволоку витками вдоль рамки, зафиксировать витки можно бумажными полосками и клеем «Монолит».

В месте выхода проволоки нужно просверлить два отверстия в стеклотекстолите сделать клеммы и соединить шнур с вилкой.

Проверяем целостности цепи прибором.

Теперь нужно приклеить второй лист стеклотекстолита к первому с помощью эпоксидного клея. Эпоксидный клей наносится вдоль краёв листа и между витками проволоки.

Листы склеиваем между собой, чтобы листы равномерно склеились их нужно уложить на ровную поверхность, сверху прижать листом ДСП или фанеры и придавить грузом. Через сутки листы прочно склеятся между собой, и обогреватель будет готов.

Самодельный обогреватель можно повесить на стену, и он не будет занимать место в помещении.

Сам по себе обогреватель безопасен, так как нагревательный элемент спрятан в стеклотекстолите, а это изоляционный материал, но всё же нужно соблюдать меры безопасности и не оставлять обогреватель без присмотра.

Службы ЖКХ не спешат начинать отопительный сезон и в квартирах холодно, нужно обогреть гараж или теплицу, да мало ли причин может быть для того, чтобы понадобился обогреватель. В продаже можно найти устройства на любой вкус и кошелек. И все-таки многие предпочитают собрать обогреватель своими руками, экономя при этом существенные средства.

Требования

Гаражная система обогрева отличается от домовой, для неё характерно:

• надежность и простота обслуживания;
• приспособленность к резким перепадам температуры;
• способность работать независимо от электричества;
• быстро выходить на заданный тепловой режим;
• экономичность и возможность использования дешевого топлива.

Сохранить тепло и снизить траты на обогрев в гараже поможет утепление потолка, стен, гаражных ворот любым подходящим материалом. Обязательна вентиляция для удаления конденсата и поддержания микроклимата. Для ремонта и обслуживания авто зимой вполне достаточно температуры 10–15 °С.

Внимание! Хорошая вытяжка в гараже, отапливаемом буржуйкой и жидкостной печкой — значительный элемент безопасности. Уменьшается риск отравления угарным газом

Основная суть статьи

1. Обогреватели кустарного производства не изжили себя и в условиях насыщенности современного рынка отопительным оборудованием промышленного производства.
2. Использование самодельных калориферов запрещено действующими Правилами пожарной безопасности, поэтому ответственность за последствия от их применения полностью ложится на потребителя.
3. Электроотопитель из секционного чугунного радиатора на базе ТЭНа – агрегат долговечный, эффективный, но из-за повышенного потребления электроэнергии не экономичный. Однако, учитывая его относительную по сравнению с жидкотопливными устройствами безопасность, прибор изготавливается умельцами и применяется в быту достаточно часто.
4. Электрический обогреватель из нихромовой спирали на керамической станине из кирпича – устройство, возможное к самостоятельному изготовлению за пару часов без наличия особых профессиональных навыков. Эффективность прибора при его компактности зависит от используемой спирали, не подразумевает экономичность агрегата, но сочетается со сравнительно невысокой степенью риска эксплуатации.
5. Выбор обогревателя для самодельного изготовления должен основываться на удачном сочетании трёх характеристик —  продуманная степень безопасности, необходимая эффективность и достаточная для сборки компетентность изготовителя.

Обогреватель своими руками для подвала

Всем известно, что в суровые морозы и подвальное помещение требует дополнительного обогрева, поскольку подмерзшая картошка не только не вкусна, но и храниться, после того как подмёрзла, долго не будет.

Для такого устройства потребуется наличие следующих материалов: специальный листовой пластик (слоистые бумажные пластиковые листы), графит в порошкообразном состоянии, провод с вилкой, эпоксидный клей.

Сборка выполняется в несколько этапов.

1. Сначала вам нужно очень тщательно смешать эпоксидный клей и порошок. Таким образом, вы получаете клеящий состав с высоким сопротивлением. Чем больше будет графитового порошка, тем сильнее будет нагреваться прибор.
2. Полученный графитовый клей наносят на шершавую поверхность пластикового листа. Далее пластик соединяют. Для того чтобы надежно зафиксировать листы лучше сколотить деревянную рамку.
3. На двух противоположных сторонах конструкции прикрепляете клеммы из меди.
4. Теперь будущий обогреватель нужно очень тщательно просушить. Дело в том, что даже небольшое наличие влаги может привести к поломке при первом же включении устройства.
5. Последним шагом требуется проверить мощность прибора. Если она соответствует норме, то обогреватель можно включать в сеть.

Теперь устройство можно использовать. Такой вариант обогревателя можно повесить на стену, положить на пол (правда, для подвального помещения такой вариант вряд ли будет уместен).

Переносной обогреватель из плитки

Малогабаритные комнаты, гараж, теплицу, палатку удобно обогревать переносным настольным газовым обогревателем. Такое устройство конструируется из четырёхугольной плоской плитки, оснащенной металлической решеткой.

Сбор данного устройства подразумевает присоединение части газовой плитки к металлическому кожуху. За счет установленной камеры сгорания происходит нагрев воздуха до нужной температуры, а несколько или один вентилятор обеспечивают подачу теплого воздуха и его циркуляцию по помещению. Сборка такого устройства состоит из нескольких этапов и не требует особых технических знаний.

Газовый обогреватель, сделанный по данной схеме, более мощный, чем предыдущий вариант. С помощью такого устройства можно будет отапливать небольшие помещения даже зимой

Первый этап — это работа с измерительными инструментами. Нужно с помощью линейки или рулетки снять точные замеры с четырехугольной плитки. Это потребуется для определения параметров корпуса обогревателя. После проведения замеров нужно вырезать с помощью ножниц заготовки из жестяного листа. Далее заготовки скрепляются при помощи клепок в кожух.

Затем кожух фиксируется планками-зацепами на плитке. Для того чтобы его можно было быстро снимать и монтировать обратно нужно сделать подвижную планку. Такую планку легко изготовить с помощью небольшой пружины, которую подсоединяют к подъемному рычажку.

Благодаря такому решению в будущем можно будет с легкостью снимать кожух для очистки или транспортировки. Рассматриваемая самодельная схема предполагает наличие специальной вентиляционной системы. Чтобы ее установить потребуется банальный вентилятор без каких-либо дополнительных сложных устройств или материалов.

Вместо плитки можно также приобрести керамическую инфракрасную горелку. Система инфракрасного обогревания предусматривает распространение тепла схожее с солнечным излучением. Такое отопление греет не воздух, а объекты, которые затем излучают тепло

Для установки вентиляции подойдет мелкий вентилятор от любого домашнего устройства. Для подгонки под размеры можно воспользоваться ножницами. Подрезка и придание нужной формы, размера лопастям вентилятора занимает около получаса. После проведения данных действий нужно установить готовый вентилятор сзади корпуса обогревателя, чтобы внутри корпуса была тяга.

Также нужно установить металлическую камеру сгорания. Корпус камеры сгорания нужно усеять множеством мелких отверстий. Их можно сделать с помощью электродрели и сверла по металлу или с помощью молотка и гвоздя. Отверстия должны быть на небольшом расстоянии друг от друга.

Еще необходимо докупить резиновый шланг с переходником для подсоединения плоской плитки к газовой трубе или газовому баллону. Установленный сзади кожуха вентилятор обеспечивает подачу и распространение теплого воздуха по достаточно широкому диапазону в обогреваемом пространстве.

Через шланг газ поступает к горелке. Горелка сжигает ресурс и нагревает тепловой излучатель, который отдает тепловую энергию помещению. Ночью такой обогреватель освещает вокруг себя небольшую территорию

Такой самодельный газовый обогреватель хорошо справляется с задачей обогрева помещения не только в осенне-весенний период, но даже и в зимнюю пору. Также такое устройство экономично расходует газ и имеет высокий коэффициент полезного действия.

Электрообогреватели из проволоки и спирали: схема и принцип работы

Еще проще собирается обогреватель из нихромовой проволоки своими руками. Для работы понадобятся материалы:

• стеклотекстолит 50*50 см;
• 24 метра нихромовой проволоки Ø 0,3 мм;
• эпоксидный клей 150 г.

Принцип изготовления следующий: поверхность квадратной панели из стеклотекстолита равномерно покрывается нихромовой проволокой, концы которой выводятся на токоподающие элементы. Затем вся площадь заливается эпоксидным клеем и накрывается второй текстолитовой панелью. После застывания клея готовый «сэндвич» подключается к источнику тока и может использоваться для обогрева гаража.

Поэтапная сборка. У стеклотекстолитовых панелей определяется внутренняя и внешние лицевые стороны, внутренние шлифуются наждачкой, зачищаются.

Печка — булерьян очень мало потребляет топлива

На нижнем листе с внутренней стороны делается разметка расположения проволоки: точный расчет длины спирали на каждом витке производить необязательно, но надо учитывать, что все 24 метра должны уместиться на квадратной панели 50*50 см. Проволока не должна доходить до краев панели 2–3 см по всему периметру, расстояние между витками – 8–15 мм.

По бокам просверливаются отверстия, в которое вставляются гвозди или спички. На них наматывается проволока, через каждые пять витков она закрепляется бумажными полосками с клеем. После намотки и закрепления проволоки спички (гвозди) убираются.

В панели просверливаются отверстия для вывода проводов и вставляются в них металлические заклепки, вокруг которых обматываются концы проволоки.

Вдоль витков равномерно наносится эпоксидный клей и закрывается второй стеклотекстолитовой панелью.

Проверить работоспособность прибора можно сразу, а затем оставить на сутки под грузом для полного высыхания.

Обогрев спиралью. Сделать обогреватель для гаража можно, используя асбестовую трубу и старую нихромовую спираль из сломанного отопительного прибора. Оснащенный вентилятором спиральный обогреватель из асбестовой трубы получил народное название «ветродуйка». Для изготовления понадобятся:

цилиндр из асбестовой трубы;
спираль на обогреватель, разделенная на 6 равных кусков

Важно не разрезать элемент, так как в местах соединения она перегорает;
вентилятор;
короб из непроводящего ток материала;
выключатель, подобранный по мощности, чтобы не расплавилась спираль для обогревателя.. Внутри асбестовой трубы помещают нихромовую спираль, разделенную на 6 равных кусков

Нужно рассчитать спираль равными отрезками, расположить вдоль и поперек, закрепить на трубе. Вход и выход из трубы ограждают защитной металлической сеткой. Недостатки этого вида приборов:

Внутри асбестовой трубы помещают нихромовую спираль, разделенную на 6 равных кусков. Нужно рассчитать спираль равными отрезками, расположить вдоль и поперек, закрепить на трубе. Вход и выход из трубы ограждают защитной металлической сеткой. Недостатки этого вида приборов:

• асбестовая пыль вредна для вдыхания;
• спираль внутри открытая, на ней сгорает пыль и появляется запах;
• вентилятор шумит.

Преимущество – за короткий промежуток времени нагревает немалую площадь, так как активно выдувает тепло. Мощность такого прибора составляет 1,6 кВт.

Нагревательный элемент своими руками может сделать каждый автолюбитель. При соблюдении техники безопасности прибор будет подспорьем в гараже в холодный период. Обогреватель для гаража можно всегда сделать своими руками, это сохранит ваш бюджет.

Это интересно: Теплоноситель для систем отопления — что лучше: антифриз или вода?
