Как сделать обогреватель своими руками: инструктаж по изготовлению самодельного прибора

Эффективный инфракрасный излучатель

Любой инфракрасный излучатель, который используется для обогрева помещения, отличается эффективностью и высоким КПД. Все это достигнуто, благодаря уникальному принципу работы. Волны в инфракрасном спектре не взаимодействуют с воздухом, а повышают температуру поверхности предметов в комнате.

Те, впоследствии, передают тепловую энергию воздуху. Таким образом, максимум лучистой энергии переходит в тепловую. Именно по причине высокого КПД и эффективности, а еще из-за низкой стоимости конструкционных элементов, инфракрасные обогреватели все чаще изготавливаются самостоятельно обычными людьми.

ИК-излучатель на основе графитовой пыли. Самодельные обогреватели для комнаты,

работающие в инфракрасном спектре, могут изготавливаться из следующих элементов:

• измельченный до пыли графит;
• эпоксидный клей;
• два одинаковых по размеру куска прозрачного пластика или стекла;
• провод с вилкой;
• медные клеммы;
• терморегулятор (по желанию);
• деревянная рама, соизмеримая с кусками пластика;
• кисточка.

Для начала подготавливают рабочую поверхность. Для этого берется два куска стекла одинакового размера, например 1 м на 1 м. Материал очищается от загрязнений: остаток краски, жирных следов от рук. Здесь придется кстати спирт. После высыхания поверхности переходят к приготовлению нагревательного элемента.

Нагревательным элементом здесь выступает графитовая пыль. Она является проводником электрического тока с большим сопротивлением. При подключении к электросети графитовая пыль начнет разогреваться. Набрав достаточную температуру, она начнет излучать инфракрасные волны и мы получаем ИК обогреватель своими руками для дома. Но для начала наш проводник нужно закрепить на рабочей поверхности. Для этого нужно карбоновую пудру смешать с клеящим составом до образования однородной массы.

Самодельный обогреватель для комнаты.

На поверхность ранее очищенных стекол при помощи кисти делаем дорожки из смеси графита и эпоксидки. Это делают зигзагообразно. Петли каждого зигзага не должны доходить до края стекла на 5 см, тогда как оканчиваться и начинаться полоса из графита должна по одну сторону. При этом делать отступы от края стекла не нужно. В эти места будут крепиться клеммы для подключения электричества.

Накладываем стекла друг на друга теми сторонами, на которые нанесен графит, и скрепляем их при помощи клея. Для большей надежности полученную заготовку помещаем в деревянную оправу. К местам выхода графитового проводника по разным сторонам стекла крепятся медные клеммы и провод для включения прибора в электросеть. Далее самодельные обогреватели для комнаты нужно просушить в течение 1 суток. Можно в цепочку подключить термостат. Это упростить эксплуатацию оборудования.

В чем преимущества полученного прибора? Он изготавливается из подручных средств, а следовательно, отличается низкой себестоимостью. Он разогревается не выше 60°C, а потому о его поверхность нельзя ожечься. Стеклянную поверхность можно декорировать на свое усмотрение пленкой с разнообразными рисунками, что не нарушит целостности композиции интерьера. Хотите изготовить газовые самодельные обогреватели для дома? Видео поможет решить данную проблему.

Пленочный ИК отопительный прибор. Для полноценного обогрева комнаты средних размеров рекомендуется использовать готовые пленочные материалы, способные излучать ИК-волны. Они с избытком присутствуют на современном рынке.

Необходимые конструкционные элементы:

ИК-пленка 500 мм на 1250 мм (два листа);

Самодельный пленочным обогреватель для квартиры.

Подготовка поверхности стены под самодельный обогреватель для квартиры начинается с крепежа теплоизоляции. Ее толщина должна приравниваться минимум 5 см. Для этого снимается защитная пленка с самоклеящегося слоя и полистирол крепится к поверхности фольгой вверх. При этом материал нужно плотно прижимать к стене. Через час после окончания работ можно приступать к следующему этапу.

Листы ИК-пленки соединяются между собой последовательно. На обратную сторону материала наносится клей при помощи шпателя. Все это крепится на ранее монтированный полистирол. Для надежной фиксации обогревателя потребуется 2 часа. Далее к пленке крепится шнур с вилкой и термостат. Завершающим этапом является декорирование. Для этого подготовленную ткань крепят поверх пленки при помощи декоративных уголков.

Точный расход газа на отопление коттеджа можно определить, исходя из расчетов, указанны здесь.

Обогреватель своими руками: технология сборки простейших и эффективных конструкций

Характерной чертой современных обогревателей, выпускаемых отечественной и зарубежной промышленностью, является эффектный дизайн.

Но стоит ли тратиться на такую красоту, если нужно обогреть, к примеру, гараж зимой или дачный домик в ненастную погоду?

В столь непритязательной обстановке можно воспользоваться и самодельным устройством, которое при всей своей неказистости отлично справится с поставленной задачей.

Тем более что изготовить обогреватель своими руками в силу простоты его конструкции совсем несложно. Давайте познакомимся с некоторыми разновидностями этих приборов и узнаем, как и из чего можно сделать обогреватель своими руками в домашних условиях.

Варианты применения

Ленточный нагревательный элемент (12 вольт) применяется для следующих целей:

• Обогрев карбюратора.
• Нагрев солярки, что исключает образование парафинового осадка.
• Повышение температуры внутренних узлов транспортного средства.

Подобные устройства активно эксплуатируются в северных регионах для адаптации машины к критично низким температурам.

Ниже приведены характеристики гибких нагревателей типа ЭНГЛ-1 (в скобках указаны параметры моделей ЭНГЛ-2 и ЭНГЛУ-400):

• Предел температурного показателя оболочки – 180 (60/400) градусов по Цельсию.
• Радиус изгиба по минимуму – 10 (20/15) мм.
• Мощность по номиналу – 4,8 (1,76/5) кВт.
• Оболочка – силикон (полиэтилен/стекловолокно).

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

• Простота и доступность в сборке.
• Безопасность и надежность в эксплуатации.
• Экономичность в потреблении энергоносителей.
• Высокая производительность и рабочая мощность.
• Доступная стоимость конструктивных элементов и материалов.
• Эргономичность и удобство транспортировки.
• Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Нагреватель электрический спиральный

Небольшой  самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

• огнеупорный (шамотный) кирпич – 2 шт.;
• нихромовая спираль – 1,2-1,5 м;
• стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
• малая болгарка с дисками: по камню и отрезной по металлу;
• дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
• узкое зубило с молотком;
• заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

Самодельный электронагреватель на базе нихромовой спирали

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

Пример разметки борозды под спираль

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

Выполнение болгаркой прямолинейных участков канавки под спираль

Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм. Доработка зубилом угловых участков борозды

Доработка зубилом угловых участков борозды

После окончания формирования канавки в неё укладывают спираль.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Места выполнения в кирпиче отверстий для вывода спирали вниз

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

• электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45о;
• вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

Собранная металлическая подставка под кирпичный изолятор

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

Подключение спирали к электрокабелю после вывода вниз через отверстия в кирпиче

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Схема параллельного включения двух понижающих накал диодов и нормальный цвет спирали в рабочем режиме

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Технические характеристики самодельных обогревателей

В большинстве случаев теплогенераторы, изготовленные своими руками являются копией тех устройств, которые выпускают в продажу официальные компании промышленным методом. Они могут уступать по качеству оригиналу по техническим характеристикам, но по ряду обстоятельств, владелицы квартир всё равно желают самостоятельно собрать подобный агрегат.

Дело в том, что при изготовлении своими руками, оборудование выходит в разы дешевле, поскольку при сборке используются подручные средства. Агрегат также получится собрать необходимых размеров и габаритов, самостоятельно выбрать корпус с желаемой прочностью. Это значит, что все технические характеристики мастер выбирает сам, отталкиваясь от размеров помещения, которое следует прогреть. К примеру, если используются тэны для сборки аппарата, то для обогрева одной комнаты сгодятся только два образца. Больше 4 тэнов на одну комнату обычно не используют.

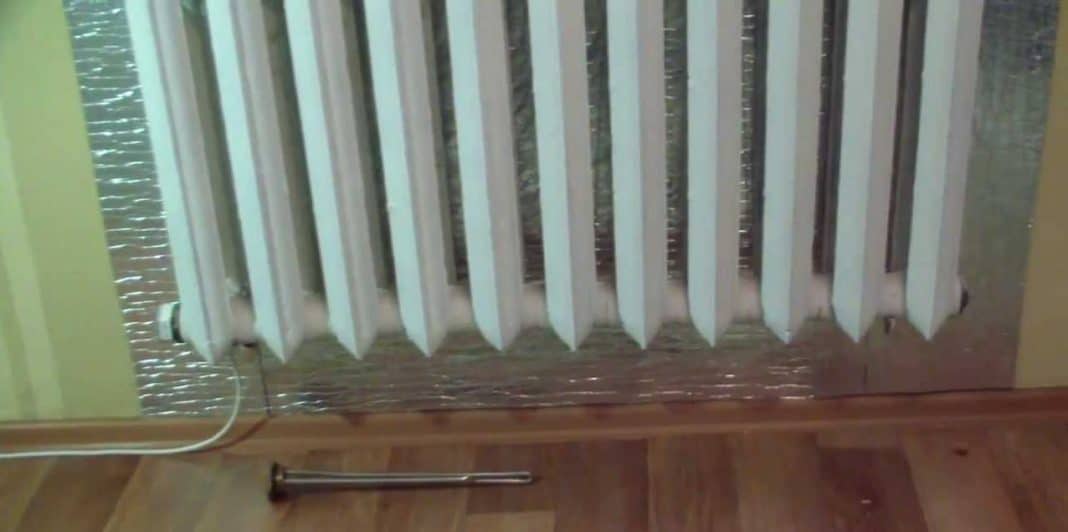

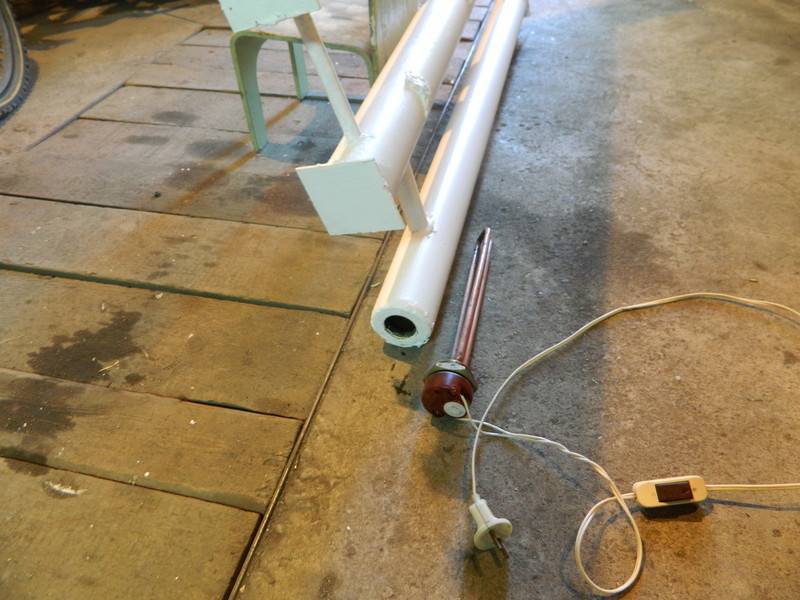

Обогреватель из батареи сделаный своими руками может нарушать условия эксплуатации

Но сразу необходимо отметить, что самостоятельно изготовленный обогреватель может нарушать условия эксплуатации, составленные официальными производителями. Самоделка не такая безопасная, как покупной агрегат. Аппарат для обогрева будет непредсказуемым и может вылиться в неприятные последствия для окружающих. Это объясняется многими факторами:

1. Нередко самодельно изготовленные обогревательные приборы вызывают пожары.
2. Также отсутствуют легитимные гарантии производителя.
3. Технические характеристики самодельного аппарата – неопределённые, а также при неумелой сборке получится неэстетичная конструкция.

Но если все эти недостатки не пугают мастера, а отопительный прибор в магазине приобретать нет желания, тогда можно переходить к самостоятельной сборке обогревателя.

Идея №2 – Мини-обогреватель из банки

Еще одна оригинальная модель самодельного электрообогревателя, которая подойдет для локального обогрева в гараже либо комнате. Все, что нужно для сборки это:

• банка из-под кофе;
• трансформатор 220/12 Вольт;
• диодный мостик;
• кулер;
• нихромовая проволока;
• текстолит, площадью примерно как диаметр банки;
• дрель с тонким сверлом;
• паяльник;
• шнур для подключения к сети;
• кнопочный переключатель.

Эта инструкция еще проще и сделать электрический обогреватель из банки своими руками можно за 1-2 часа. Для начала с текстолита нужно снять фольгу и вырезать в нем середину, как показано на фото ниже:

После этого с помощью дрели необходимо сделать по диагонали отверстия. Кстати, для этого можно и изготовить самодельную мини дрель по нашей инструкции. В отверстия закрепляем нихромовую проволоку, после чего припаиваем провода.

Соединяем в одну цепь трансформатор, диодный мостик, кулер, нихромовую проволоку и переключатель.

Монтируем вентилятор в банку, используя клей, после чего крепим текстолит так, как показано на фото:

Помещаем в банку все элементы самодельного электрического обогревателя, сверлим в крышке отверстия и проверяем работоспособность устройства!

Если Вы хотите сделать более мощное устройство со спиралью, рекомендуем просмотреть видео урок ниже:

Достоинства самодельных устройств

Самодельные приборы для обогрева городской квартиры, загородного дома или дачи обладают существенными преимуществами перед заводскими изделиями. Они заключаются в следующем:

• Возможность изготовления из доступных и дешевых материалов, что приводит к снижению стоимости готового прибора.
• Простая и компактная конструкция, которая может эксплуатироваться в различных помещениях.
• Удобство использования и транспортировки.
• Высокий КПД при бесшумной работе конструктивных элементов.
• Качество самостоятельной сборки.

Сегодня доступны для самостоятельного изготовления инфракрасные обогреватели, которые являются самыми безопасными и эффективными в эксплуатации. Если требуется более мощное оборудование, тогда можно собрать масляный радиатор, спиртовой обогреватель, тепловую пушку, устройство на батарейке и газу.

Правила эксплуатации и ухода за самодельными обогревателями

Они просты. Главное здесь — безопасность устройства для окружающих во время работы.

1. Уход заключается в поддержании приборов в чистоте. Время от времени освобождайте их от пыли.
2. Не оставляйте работающие обогреватели без присмотра.
3. Для газовых приборов необходима вентиляция помещения.
4. Следите за исправностью печки, вовремя производите ремонт.
5. Для безопасного и экономичного использования электрического обогревателя установите терморегулятор. Он предотвратит перегрев прибора.
6. Не оставляйте печку включённой надолго. Оптимальное время работы — 4 часа.

Самостоятельное изготовление ИК обогревателя — дело прибыльное. Ведь сэкономил, значит, заработал. Приложив немного усилий и минимум средств, вы получите эффективный и экономичный прибор, который согреет в холодное время года, где бы вы ни находились.

Обогреватель из галогеновой лампы

Простейшая печка собирается на основе всего одной галогеновой лампы мощностью 1квт.

Для этого вам понадобятся три вещи:

герметичная металлическая емкость или бочка из оцинковки, бидон и т.п.

кирпич

галогенка мощностью 1000Вт

Помещаете эту лампу внутри емкости на кирпич и закрываете, если можно так выразиться ”поддувало”.

Температура нагрева поверхности стенок при размерах емкости 400*400*600мм, будет доходить до 80 градусов. Максимальная температура теплых полов и то не превышает 30С.

Восемьдесят – это безусловно многовато, поэтому лучше взять одну галогенку на 500Вт или включить две последовательно по 1квт. Нагрев стенок печки при этом будет оптимальным – 60 градусов.

Для фиксации лампы, используйте специальный керамический патрон-держатель.

Именно керамический. Кирпич на котором лежит этот ”зверь”, разогревается до 300 градусов!

Как понимаете, провода для подключения, должны быть термические.

Если открыть ”поддувало” такого обогревателя, то картинка изнутри будет напоминать миниатюрный ядерный реактор, с одним единственным топливным элементом – галогенкой лежащей на кирпиче.

Причем из-за небольшой мощности, подключается это все через обычную розетку с вилкой. Вы будете в шоке, сколько тепла способна излучать такая конструкция.

На ней кстати, очень удобно сушить одежду и обувь.

Вот только есть одно большое НО. Это срок жизни такой лампочки в замкнутом пространстве без нормальных условий охлаждения. Смею уверить, что он вас сильно разочарует.

Самодельный газовый обогреватель

Главное достоинство такой модели в том, что на ее изготовление требуется минимум деталей, которые всегда найдутся в хозяйстве любого умельца.

Такой экономичный источник отопления не слишком затратен; расходы на его изготовление и обслуживание полностью купаются в процессе эксплуатации

Подготовка материалов и комплектующих

Чтобы сделать газовый обогреватель в гараж, необходимо заранее подготовить:

• горелку с клапаном;
• жестяной лист;
• ножницы по металлу;
• дрель с тонким сверлом;
• заклепки;
• клепочник.

Для изготовления решетки потребуется отрез мелкоячеистой металлической сетки. Отлично, если под рукой есть обычное проволочное сито от дуршлага, оно будет выполнять роль защитной решетки.

Основным элементом устройства является наполненный газом цанговый баллончик вместительностью 450 миллилитров, используемый для заправки зажигалок

Цанговые баллоны удобны тем, что при их использовании можно сразу не расходовать все содержимое. Наличие перекрывающих клапанов позволяет использовать устройства многократно.

При желании обогревающую конструкцию можно сделать на основе не только одноразовых баллончиков, используемых для заправки зажигалок, но и задействованием небольшого заправленного баллона.

Вырезание заготовок и сборка конструкции

При изготовлении конструкции первым делом фиксируют обогреватель к горелке.

Выбранное хозяйственное сито соответствующего диаметра прикладывают к оцинковочному листу и обводят по контуру маркером

В направлении четырех сторон нанесенной на оцинковочный лист заготовки пририсовывают четыре прямоугольных ушка. Одно из ушек следует сделать в два раза длиннее остальных. По намеченному контуру вырезают заготовки, стараясь делать ровные, лишенные заусениц срезы.

Горелку с помощью болтов прикручивают к вырезанной жестяной заготовке. Расположенные по четырем сторонам заготовки ушки загибают в противоположную сторону и используют для фиксации ситечка.

Прикрепленное с помощью ушек жестяного круга ситечко имеет купольную форму, благодаря чему будет отлично рассеивать тепло по сторонам

Чтобы прикрепить вторую защитную сетку, берут еще один отрез листовой жести и вырезают из нее точно такой же по размеру круг. К заготовке пририсовывают удлиненные ушки, необходимые для крепления сетки.

Отступив от края круга в полсантиметра, просверливают вдоль окружности 10 сквозных отверстий. Из отреза мелкоячеистой металлической сетки вырезают полосу, длина которой соответствует диаметру вырезанной жестяной заготовки.

Расположенные по четырем сторонам ушки загибают и используют для фиксации широкой стороны полосы мелкоячеистой сетки, вторую заготовку фиксируют с противоположной стороны

Загнутые ушки жестяных заготовок круглой формы фиксируют к противоположным сторонам сетчатой полосы с помощью клепочника и заклепок. В собранном виде должен получиться цилиндр с сетчатыми стенками и жестяными торцами.

На завершающем этапе остается только включить газовый водонагреватель и проверить его работоспособность. Тепла, производимого этим небольшим устройством, будет вполне достаточно на то, чтобы обогреть небольшую комнату или гараж.
