Розетка с выключателем в одном корпусе: как подключить розетку с выключателем

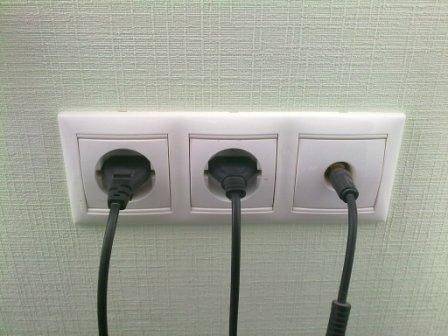

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

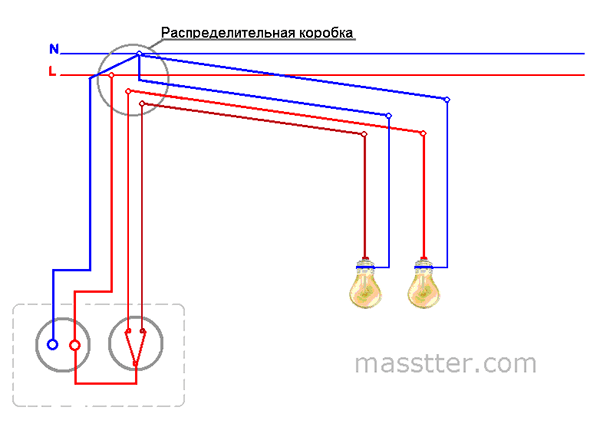

Схема подключения блока розетка-выключатель c двумя клавишами

В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. При помощи только одного блока появляется возможность управлять светом в двух помещениях и подключать любые потребители электроэнергии в розетку переменного тока.

  1. Принципиальная схема подключения совмещённого устройства подразумевает прокладку пяти проводников из распределительного короба к спаренной электрической системе.
  2. Заземляющую жилку и нулевой провод из распределительного щитка нужно подключать только к розетке.
  3. Для подачи фазы на спаренный выключатель в коммутирующем блоке предусмотрена специальная перемычка.
  4. Свободные две жилки подключают к двум коммутирующим контактам выключателя, через который будет происходить подача фазы к осветительным приборам в туалете и ванной.
  5. В распределительном коробе делают скрутки проводов, подающих фазу через коммутатор и свободных жилок, идущих на патроны лампочек в ванной комнате и туалете.
  6. Нулевые провода, а также заземление от осветительного прибора берут в распределительной коробке путём скручивания оголённых концов со скрутками, предназначенными для подключения розетки.
  7. Если понадобиться изменить последовательность клавиш, подающих напряжение на лампочки в туалете и ванной, необходимо поменять местами жилки на коммутирующих контактах выключателя.

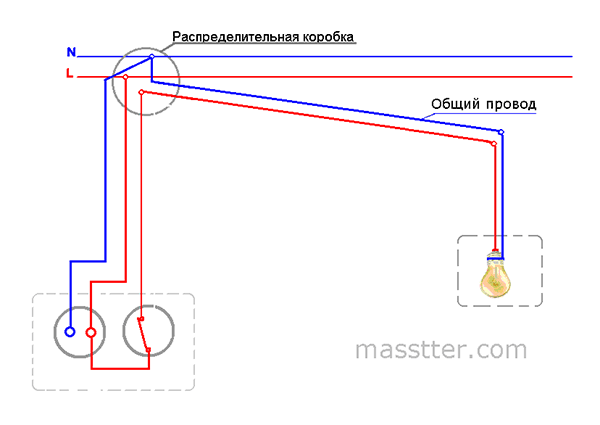

Как видно, схема подключения одноклавишного и двухклавишного коммутатора, совмещённых в одном корпусе с розеткой, отличается только количеством проводов. В первом случае используется четыре провода, включая заземление, а второй вариант предусматривает наличие пяти проводников.

Устройство: преимущества и недостатки

До недавнего времени присоединение различных элементов — розетки и выключателя — производили в отдельной распределительной коробке, а потом их разносили в те места, которые были определены проектом. Сейчас на первое место выходит экономия: как времени, так и усилий. Спаренные конструкции дают возможность провести операцию гораздо быстрее.

Плюсы

Среди достоинств совмещенных блоков:

  1. Более простая схема, благодаря которой нет необходимости в прокладывании проводов к каждому элементу.
  2. Достаточно легкая разметка из-за большего размера блока.
  3. Максимально быстрый монтаж на стены.
  4. Минимальное количество отверстий.

Нельзя сказать, что у этого решения нет недостатков.

Минусы

К ним относится:

  1. Высокая цена. Совмещенные блоки, что естественно, стоят дороже, чем отдельные элементы.
  2. Непрактичность. Если из строя выходит одна составляющая устройства, то чаще приходится менять весь блок.
  3. Возросшая нагрузка на провода. В этом случае необходим расчет их сечения, иначе риск перегрева будет высок. Для подключения блочного устройства рекомендуют учитывать максимальную нагрузку.
  4. Ограничения в расположении. Совмещенный элемент уже не поместить в верхней части стены, так как в этом случае вид комнаты будет портить вилка и кабель электроприбора, необходимого постоянно. «Включать свет» станет не очень удобно, особенно в темноте.

Самый большой минус — необходимость замены всего блока, если один из элементов неожиданно откажется работать. Со всеми остальными недостатками можно смириться. Но оправдана ли покупка такого изобретения?

Инструкция по монтажу

Чтобы Вам было понятно, как правильно установить и подключить блок розеток своими руками, далее мы предоставим пошаговую инструкцию от А до Я с фото примерами и наглядными видео уроками.

Шаг 1 – Подготовительные работы

Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура. В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры

Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье — высота установки розеток по евростандарту

Кстати для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.

Также на данном этапе Вы должны подготовить инструмент для штробления стен под проводку и подрозетники. Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.

Шаг 2 – Разметка стен

На самом деле очень важный этап, от которого будет зависеть правильность дальнейшей установки и подключения. Вам необходимо нанести разметку на поверхности под установку подрозетников на основании того, сколько электрических розеток будет в блоке

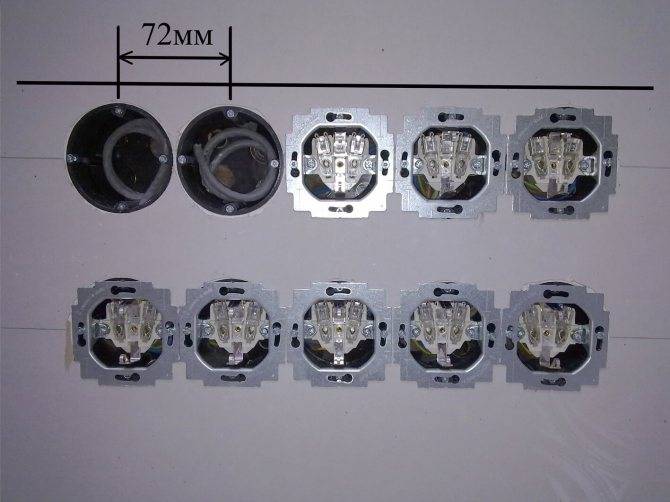

Первое и очень важное правило – расстояние между центрами подрозетников должно быть строго 72 мм. Если Вы допустите погрешность, при установке декоративной крышки она может не стать на свое место

Помимо этого следите за тем, чтобы все круглые штробы были размещены в одной горизонтальной либо вертикальной плоскости. Для этого рекомендуем использовать строительный уровень.

Когда стены будут размечены, можно переходить к штроблению.

Шаг 3 – Создание штроб

На данном этапе Вы должны сделать посадочные места для встраиваемых подрозетников. Тут ничего сложного нет, главное чтобы под рукой был перфоратор с подходящей насадкой. Если Вы решили установить блок розеток в бетонной либо кирпичной стене, сначала проштробите круги коронкой, а потом выбейте с помощью зубила и молотка всю сердцевину. Очень подробно рассмотрена инструкция по установке розеточного блока в бетон на видео примере ниже.

Если стены в вашей квартире зашиты листами ГКЛ, тут еще проще — с помощью перфоратора и коронки по гипсокартону вырезаете круглые штробы согласно разметке.

Шаг 4 – Крепление подрозетников

Следующее что Вы должны сделать – установить блок подрозетников. На сегодняшний день существуют специальные пластиковые стаканы, которые могут соединяться между собой. Соединить подрозетники не составит труда даже электрику-новичку.

Статья по теме: Как оторвать старые обои от стены

В кирпичных и бетонных стенах нужно самому вмазать стаканы гипсовым раствором. В гипсокартоне все проще – подрозетники прижимаются к листу специальными лапками по бокам. Опять-таки, увидеть сущность установки подрозетников Вы можете в статье, на которую мы сослались еще в начале.

Шаг 5 – Подключение электрики

Когда раствор застынет (это касается стен из бетона и кирпича), можно переходить к подключению внутреннего блока розеток к сети 220В своими руками. Подключить несколько евророзеток допускается шлейфом от одного вводно кабеля, если Вы не будете подсоединять очень мощную бытовую технику, к примеру, электроплиту.

Итак, для начала отключите электроэнергию на квартирном щитке, после чего заведите в первый подрозетник вводные провода от распределительной коробки: фазу, ноль и заземление. После этого сделайте перемычки для подключения остальных розеток в блоке. Подключение блока из 3 либо 4 розеток нужно производить по данной схеме:

После того как Вы подключите все жилы в соответствующие клеммы, можно самостоятельно фиксировать корпуса евророзеток в подрозетниках и установить декоративную крышку.

Вот и вся технология установки и подключения блока розеток в стене. Как Вы видите, все этапы электромонтажных работ не очень сложные, поэтому установить розеточную панель может любой желающий. Настоятельно рекомендуем просмотреть видео примеры, чтобы Вы увидели всю сущность разметки, штробления стен, а также подключения проводов!

Также читают:

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7.Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер. Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

  1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
  2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
  3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

  • распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
  • две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
  • розетка внутренней установки;
  • выключатель внутренней установки с одной клавишей;
  • осветительный прибор;
  • набор отвёрток (плоская и крестообразная);
  • нож или стриппер для снятия изоляции с жил;
  • пассатижи с изолированными ручками;
  • зажимы или изоляционная лента;
  • индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Подключение светильников к двойному выключателю

Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.

Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе

Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:

  • Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
  • На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
  • К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).

После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

  1. Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
  2. Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
  3. Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
  4. К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
  5. Жилу от него нужно соединить с вводом светильника.
  6. Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
  7. Таким же путем необходимо соединить и заземляющую жилу для лампочки.
  8. После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

  • Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
  • На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
  • На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
  • Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
  • Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

  • К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
  • На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Особенности монтажа

блок

Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

  1. Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
  2. Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
  3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
  4. Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
  5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

  1. Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
  2. С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.


Схема подключения розетки

  1. Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:
  • ноль – голубой провод;
  • заземление – второй провод с двойным цветом (желто-зеленый);
  • фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

  1. К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
  2. Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
  3. К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
  4. После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

Как устроена квартирная или домовая электрическая сеть

Прежде чем начинать пытаться вносить в электрическую сеть какие-нибудь доработки и улучшения, необходимо разобраться, как она устроена и функционирует. Нас интересует сейчас, как разведена проводка по дому или квартире. Схема подключения, обычно, идет классическая и вот какие составляющие она в себя включает.

  • Первый элемент во внутридомовой сети – это всегда вводной щиток. Располагается он в квартире, на лестничной площадке или на улице, если речь идет о домовладении. Заглянув внутрь, вы увидите вводной автомат, к которому подходит кабель питания от общественной электрической сети, различные устройства защиты и, скорее всего, электрический счетчик. Иногда вместо вводного автомата может быть установлен рубильник или пакетный переключатель, но это в совсем старых домах.
  • От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства объединены в группы, которых обычно присутствует 2 или больше, в зависимости от потенциальных нагрузок, которые могут оказываться на внутридомовую сеть.
  • Деление на группы – очень удобный способ подключения электрических точек в доме. Это позволяет отделить конкретные помещения и при необходимости отключать подачу питания только в них, остальные комнаты обесточены не будут.

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

  • Разбивка электрической сети на части может выполняться по нескольким признакам. Это может быть удобство монтажа или характер нагрузок – строгой регламентации нет, но мастер следует всегда одной, выбранной им логике. Однако есть предписания относительно электрических приборов в кухне и ванной комнате – их всегда нужно подключать отдельными группами.
  • Далее от автоматов начинают свой путь длинные провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в которых одна линия разветвляется на несколько. Именно тут и берут начало провода, идущие до розеток и выключателей.

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Подводя итог вышесказанному

Несмотря на общепринятое расположение розеток и выключателей, блоки, объединяющие их, порой остаются единственным возможным решением. Можно долго рассуждать об их плюсах и минусах, но, если иного выхода нет, в подобных дискуссиях не будет смысла. Одно можно сказать точно – они довольно удобны. И если разобраться в схеме их монтажа, то становится понятно, что сложностей здесь практически нет. Конечно, если предыдущий мастер не демонтировал старый блок в доме советской постройки, не отметив назначение жилы. В этом случае придётся помучиться, прозванивая провода для определения нуля и сигнального провода, на которых напряжения нет.

Очень надеемся, что изложенная сегодня информация была полезна начинающим домашним мастерам. При возникновении любых вопросов по теме, излагайте их в обсуждениях ниже. Homius с удовольствием на них ответит. Там же можно оставить свой отзыв о статье, изложить личное мнение или поделиться опытом по данному вопросу с другими читателями. Если вам понравилась сегодняшняя статья, просьба не забыть её оценить. Ваше мнение поможет нам в развитии.

Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ФОТО: Youtube-канал «Каждый Может»

Предыдущая DIY HomiusЖаккард: что за ткань, и за что её так любят дизайнеры
Следующая DIY HomiusКак быстро обустроить старую квартиру без ремонта

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
