Подключение плиты без розетки
Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.
В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.
Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.
Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками
Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.
Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.
В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.
В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки
Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля
Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно
Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.
Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет
Это один из неприятных моментов такого подключения.
Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.
Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает
Розетки для работы на улице
Если Вы являетесь обладателем частного дома, загородной усадьбы или обычных 6-ти соток с вагончиком, тогда нет необходимости говорить о разнообразии ситуаций, когда “под рукой” нужна простая розетка. Дабы избежать закупку 100-метровых удлинителей, рационально установить необходимое количество розеток на внешней стороне любого объекта.
Влагозащищённые розеточные блоки можно устанавливать практически куда угодно: стена здания, на деревянной опоре беседки, на “палубе” мини-бассейна, внутри каменной/кирпичной опоры забора, на внешней стороне стены гараж или иного подсобного помещения.
Инновационные технологии проникают везде и повсюду, не отстают в этом плане даже такие общественные места как парки, скверы, набережные. Теперь нет нужды бежать домой чтобы зарядить любимый девайс
В такие розеточные разъёмы легко можно подключать фактически любой электрический инструмент или специальное оборудование, которое является более экономичным в части потребления энергоресурсов в отличии от устройств на бензиновых и дизельных моторах.
Например, в розетку включаем электропилу, электрические ножницы-секаторы, электрический мангал и печь, погружной насос и нагнетательный водяной/воздушный компрессор. Переходим к пассивному отдыху – в такие розетки легко подключаем выносную аудио-систему, телевизионную панель и многое другое.
В независимости от цели эксплуатации “уличной” розетки, рекомендуем придерживаться некоторых замечаний по выбору места и способу монтирования электрического разъёма:
- розетку желательно устанавливать под любым выступом или козырьком;
- высота от поверхности земли минимум 75-80 см (учитываем возможный уровень снежного покрова);
- кабель для розетки должен быть с защитным заземлением;
- подводка провода в розетку исключительно снизу – это позволит стекающей воде не попасть внутрь электрического оборудования.
Внутри розетки должны быть предусмотрены защитные мембраны, а контактная группа изготовлена из бронзы или какого-либо медного сплава. Такая “уличная” влагостойкая розетка интегрируется в индивидуальный пакетник – это позволит обезопасить остальную часть сети электропитания в случае неисправности.
Номинальная токовая нагрузка
Во время приобретения определенного бытового прибора в паспорте обычно будет указываться электрическая мощность, а также дополнительные данные о потребляемом из сети токе. На корпусе розеток в свою очередь вы не сможете увидеть данные об электрической мощности. Здесь могут присутствовать только данные о предельном допустимом токе. Определить сколько ампер будет потреблять ваша техника достаточно просто. Мощность, которая указывается в киловаттах необходимо умножить на 1000 и разделить на 220. Для трехфазного приемника полученный результат нужно будет поделить еще на три.
Результаты, которые вы получите будут примерными. В реальности из-за коэффициента мощности показатели могут быть немного выше. Розетка для подключения прибора должна быть рассчитана на этот или больший ток. На практике для стиральной машины может потребоваться розетка стандарта Schuko на 16 ампер. Для плиты в однофазном режиме может потребоваться трехштыревой штепсельный разъем на 40 ампер, а в трехфазном пятиштыревой разъем на 25 ампер.
Число розеток для ванной
Для начала надо решить, какие устройства могут работать постоянно и одновременно. Точно нужны две влагопрочные розетки с крышкой. Они предусмотрены для стиральной машины и полотенцесушителя. Степень защиты должна быть не менее IP4.
Точки необходимо подключить к прибору защитного отключения на щитке. Если в ванной необходимо подключение водонагревательного бака, обычной розетки может быть недостаточно. Есть риск аварийных ситуаций. Такой мощный электроприбор, лучше подключать напрямую, используя кабельный вывод. Розетки для дополнительных приборов, таких как фен, утюжок для волос и электробритва, можно размещать в ящиках под тумбой или в середине шкафа. Это позволит спрятать свисающие провода.
Подключение сифона к сливному шлангу
Нужно будет купить специальный сифон и установить его под мойку. Высота его расположения должна быть такой, чтобы не возникло обратного тока воды. Длину сливного шланга нужно знать заранее: часто её недостаток обнаруживают уже в процессе работы. В инструкции к каждой “стиралке” всегда указано, какой длины должен быть шланг.
Работу проводят в несколько этапов:
- сливной шланг подключают к сифону с помощью патрубка, расположенного на нём;
- муфтой герметично фиксируют место стыка трубки с патрубком, чтобы дурные запахи из стока не проникали в помещение.
Использование такой схемы помогает избежать протеканий. Резиновая манжетка, идущая в комплекте к каждому сифону, надёжно соединяет шланг с водостоком. Грязная вода уходит в канализацию через сифон, а пользоваться сантехникой можно в любое время.
Устанавливать сифон надо строго вертикально, чтобы не спровоцировать протечки. Минимальная высота шланга при монтаже должна быть 60 см. Сначала его поднимают на эту высоту, а потом опускают к месту слива. Поскольку трубка гибкая, её нетрудно привести в нужное положение. Только, таким образом, можно правильно подключить слив для стиральной машины, чтобы потом не возникло проблем. На верхней части корпуса “стиралки” есть место крепежа, к которому цепляют трубку.
Установка нового сифона невозможна без полной замены старого. На старом сифоне нет патрубка для подсоединения шлангов. После подключения нужно проверить места всех соединений, открыть кран и проверить герметичность сборки. При отсутствии протечек осталось подключить трубку. Для этого применяют гибкую манжетку. Если её нет, подойдёт переходничок, стянутый хомутом из металла.
Герметичность соединений – главный фактор, который позволяет избежать протечек и потопов. Однако среди профессиональных установщиков есть специалисты, которые не советуют до отказа затягивать места соединений. При отсутствии воздуха в трубе возникает вакуумное пространство, которое засасывает часть грязных стоков обратно. Это может спровоцировать затор воды с последующим прорывом наружу. Специалисты рекомендуют оставлять маленький зазор, который обеспечит проникновение воздуха и не позволит грязной воде поступать в обратную сторону.
Информация! Недостаток сифона в том, что в сливе постоянно будут раздаваться булькающие звуки. Многих людей это раздражает.
Есть особая разновидность сифона, которая предназначена для монтажа внутрь стены. С одной стороны система установлена наружу (к ней подключают сливной шланг). Другая её сторона подсоединена к канализационному стоку. Это удобно и заманчиво с эстетической точки зрения, но при повреждении элементов соединения придётся разбирать стену. Лучше, если доступ к сифону будет быстрым и лёгким.

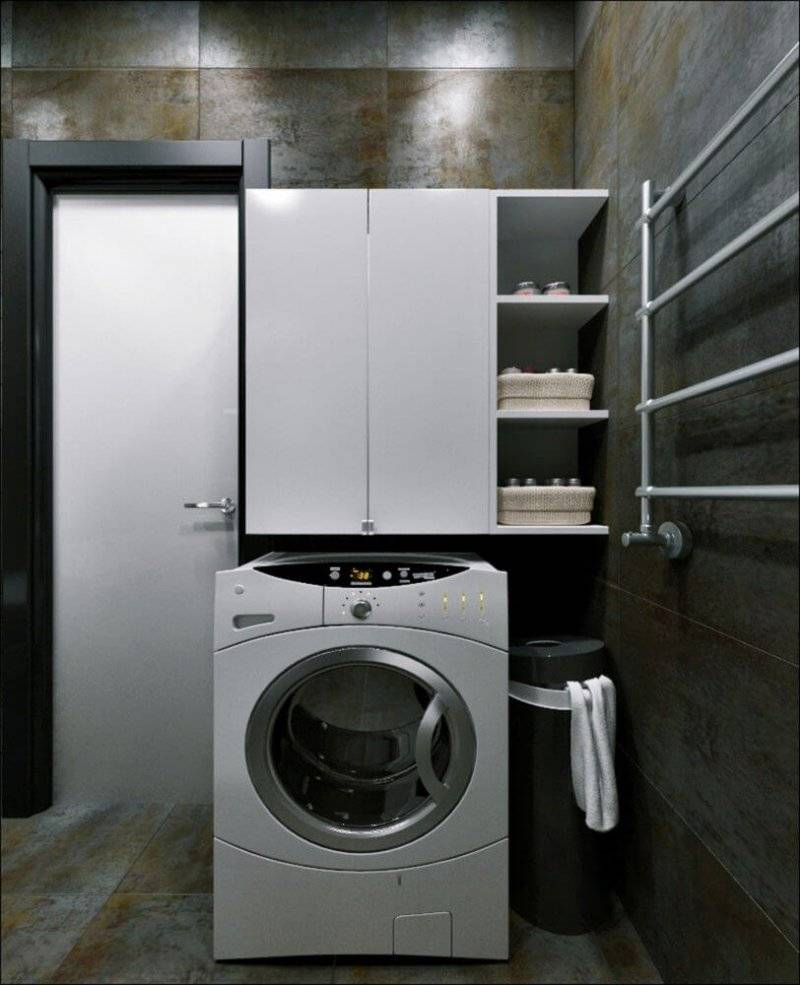

Как найти место для стиральной машины в маленькой ванной
Для хозяйки машинка-автомат – это экономия времени, электроэнергии, снижение расхода воды.
Не удивительно, что рассматриваются разные возможные варианты приплюсовать квадратные сантиметры площади:
- Установка вместо стандартной ванны короткую чашу освобождает 40 см.

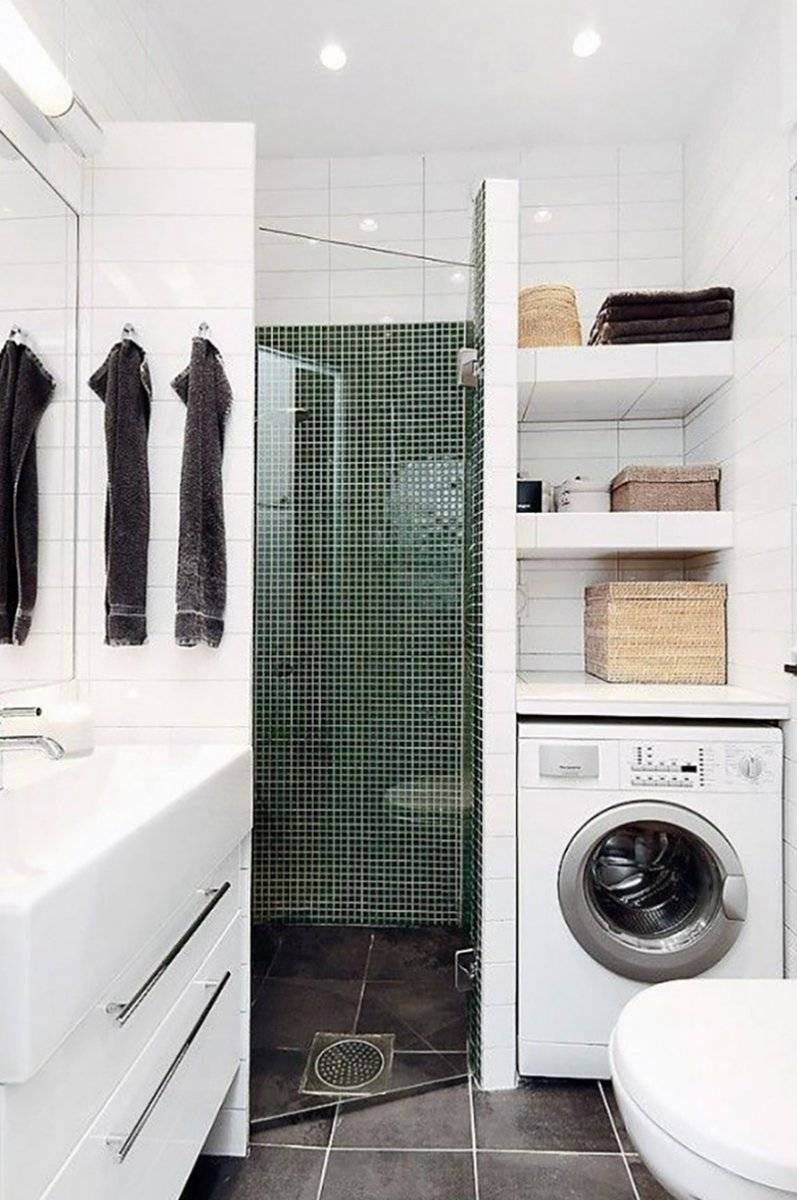

- Экономиться рабочее пространство, если ванна заменяется душевой кабиной.

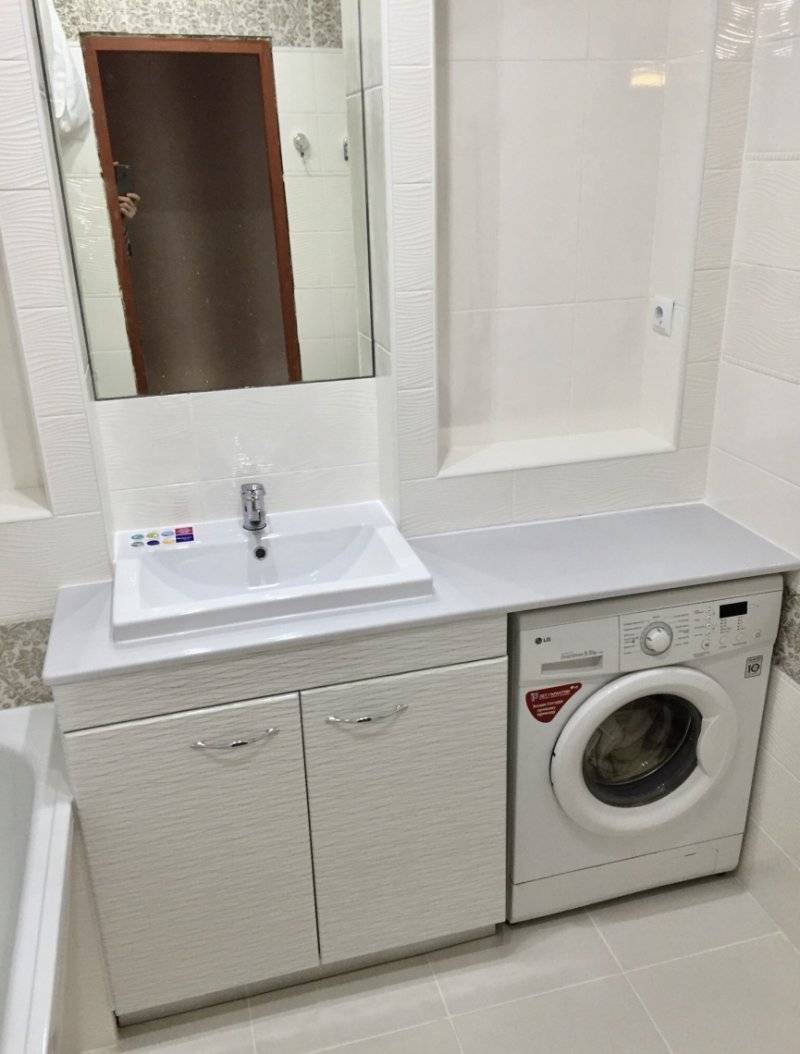

- Стиралка в нише заставляет работать спроектированную «мертвую» зону.

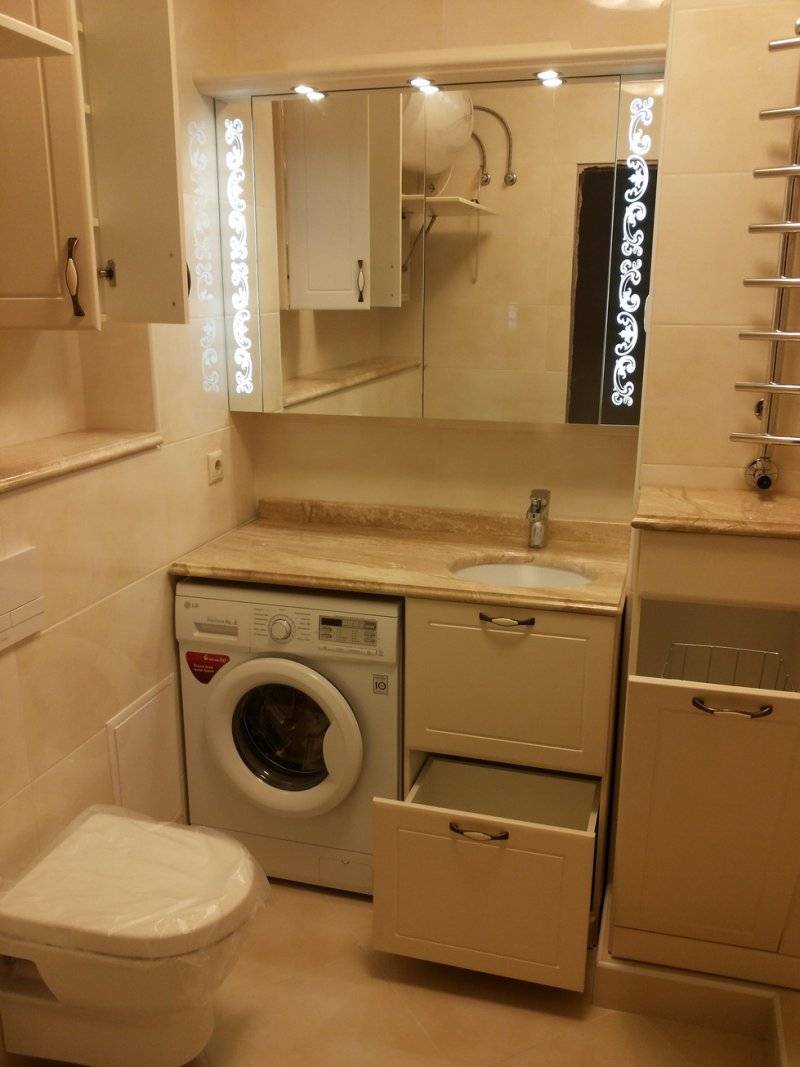

- Комплект «стиральная машинка под раковиной» не только экономит пространство, но и станет украшением интерьера в стиле хай-тек.
- Техника, встроенная в мебель, вписывается в любой стиль.
В ванной комнате каждая деталь способна сделать ее комфортнее или разрушить уют. Разные бутылочки химии и косметических средств выставленные на видное место захламляют и без того маленькое пространство. Их надо прятать.
Дозированное количество декора сохранит стилистику интерьера. Высоту комнате добавит глянцевый натяжной потолок. Зеркала расширят ее.
Установка стиральной машины на кухне
Кроме подключения машинки к водопроводной сети и сливной канализации не менее важен вопрос правильного обеспечения электропитанием от сети переменного тока напряжением 220 В. Несоблюдение правил монтажа, определяемых ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат» и пунктов 7.1.47 и 7.1.48 действующих ПУЭ-7 могут привести к поражению электрическим током при эксплуатации.
Категорически запрещается использовать различные удлинители и переноски – розетка для стиральной машины устанавливается стационарно. Тип розетки должен соответствовать помещению, а предельно допустимый ток нагрузки через ее контакты должен с запасом превышать максимальный ток потребления работающей при стирке машины.

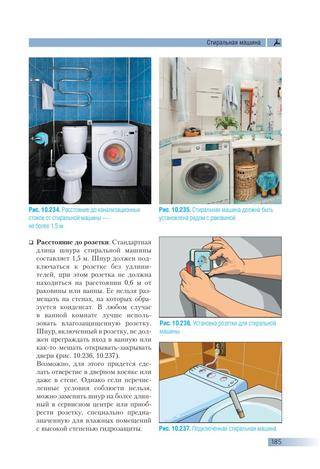

Розетка в ванной для стиральной машины в домашних помещениях разрешена, в отличие от ванных и душевых комнат производственных и общественных объектов. ГОСТ устанавливает минимально допустимые расстояния от кранов и защищенность от влаги. Это обусловлено возможностью разбрызгивания с попаданием на розетку и свойство водяного пара образовывать конденсат на любых поверхностях в помещении.
Установка стиральной машины вне ванных и душевых в хозяйственных помещениях или на кухне не требует особых мер защиты от избытка влаги.
Ток утечки, вызывающий срабатывание дифференциальной защиты, согласно ПУЭ, не должен превышать 30 мА. Рекомендуется использовать УЗО или дифференциальные автоматы с номинальным током реакции 10 миллиампер – они дороже, но срабатывают быстрее.
Это гарантирует более высокую степень защиты человека, попавшего под напряжение пробоя на корпус. Автоматический выключатель для выбирается на стандартное значение С 16 А.
Отверстие в стене
Провода
Для проводов нужно «проложить путь» к внешнему электропитанию. Тут два варианта:
- сразу продолбить отверстие насквозь;
- или пустить провода по стене под потолок, а там уже вывести наружу;
Первый способ быстрее и проще, но он оставляет заметные следы и плохо сказывается на внешнем состоянии стены, которые нужно будет заделывать.
Кухня в качестве помещения для установки принципиально не отличается от ванной комнаты. Основной нюанс – из-за малых габаритов стандартных помещений в большинстве случаев стиральная машина может быть установлена под рабочей поверхностью кухонной мебели. В таком случае расположение розетки также должно быть в легкодоступном месте и с тем же условием минимального расстояния от кухонной раковины.

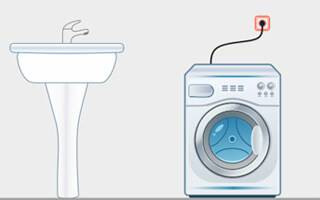

Для удобства розетка располагается рядом со стиральной машиной и, как уже говорилось, подальше от душа, ванны, чтобы было меньше шансов на попадание воды. Если розетка нужна возле умывальника, то расположить ее лучше сбоку, делать это над или под мойкой запрещается.
Также нельзя размещать розетки на холодных стенах, где постоянно образуется конденсат, чтобы избежать попадания влаги.

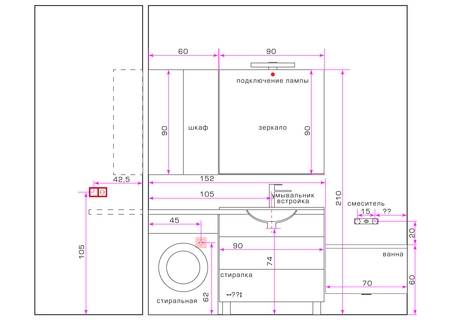

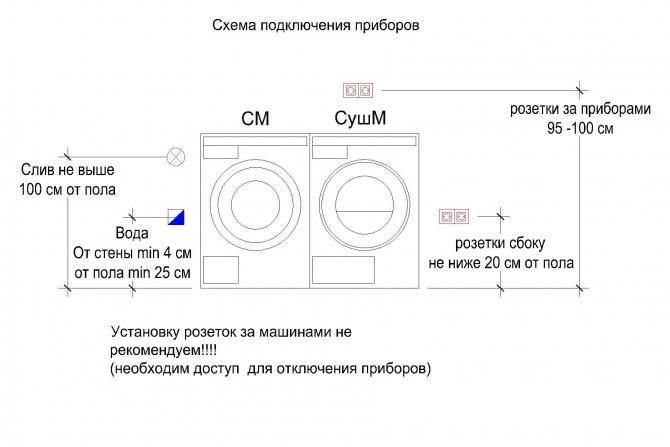

Розетка для стиральной машины должна находиться на высоте не менее, чем 60 см. Расстояние от пола может быть и больше (некоторые специалисты рекомендуют даже 180 см). Это обезопасит ее от попадания воды в случае затопления ванной. Слишком высоко размещать розетку тоже не рекомендуется: нужно, чтобы провода стиральной машины хватало, чтобы подключить ее.
Правило «шестидесяти сантиметров» касается не только высоты: розетка для стиральной машины в ванной должна быть расположена не ближе, чем в 60 см от ближайшего источника воды.
Как выбрать розетку для санузла
Некоторые устройства для ванных комнат, кухонь и совмещенных санузлов не отличить от обычных – внешне они выглядят абсолютно одинаково. Другие имеют чуть измененный дизайн. Однако главная разница заключается в защите, которую можно определить при помощи маркировки – буквенного обозначения IP и двух цифр.
Для ванной комнаты актуальны оба цифровых значения. Первый указывает на степень защиты от твердых частичек и пыли, второй – от влаги. Специалисты рекомендуют устройства с маркировкой по обоим параметрам не менее 4, но лучше 5 или 6.
Таблица, с помощью которой можно подобрать розетку по подходящим параметрам. Примеры удачного выбора – устройства с маркировкой IP55 или IP65 (+)
Корпус розетки, в маркировке которой встречаются цифры 6-8, герметичен и защищен даже от прямых струй воды, однако многие приборы дополнительно оснащены крышками. Встроенная пружина предупреждает случайное открывание.
Чтобы воспользоваться розеткой, необходимо аккуратно, с некоторым усилием поднять крышку вверх так, чтобы контакты вилки можно было свободно вставить в отверстия.
В процессе выбора и покупки, а также после установки устройства лучше лишний раз убедиться в его целостности: на корпусе не должно быть трещин, а крышка должна плотно примыкать и с усилием открываться
Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получают влагозащищенные розетки компаний: Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.
Установка
Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:
- перед установкой линия оснащается отдельным автоматом для аварийного отключения;
- каждая розетка имеет отдельное подключение с обособленным проводом;
- розетка комплектуется кабелем заземления и оснащается крышкой;
- располагаться прибор должен не ближе 60 см от источников воды;
- монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.
Для установки потребуются следующие инструменты:
- индикатор для измерения напряжения;
- отвертка крестовая;
- нож или специальный инструмент для удаления изоляции;
- уровень;
- дрель;
- плоскогубцы.
Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:
- Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
- Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
- После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
- Финальным шагом будет установка корпуса на отведенное место и подача электричества.
Не пропустите: Правильное заземление компьютера в доме или квартире. Как сделать заземление компьютера и для чего это нужно
Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.
Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:
- проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
- установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.
Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.
При монтаже следовать технике безопасности:
- монтаж проводится в обесточенной квартире;
- провода проверять индикатором перед подключением;
- нельзя допускать контакта с оголенными проводами.
При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.
Розетки в ванных помещениях можно и нужно устанавливать.Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.
Места установки точек подключения
При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.
При выборе места точки подключения ориентируются на такие параметры:
- Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
- Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.
При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».
Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.
Чистая, лишенная примесей вода является достаточно сильным проводником электричества, но присутствие в ней сложных химических соединений и солей дополнительно повышает ее проводящие свойства
При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ.
Согласно ему помещение делят на 4 зоны:
- Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
- Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
- Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
- Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.
Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.
Установку розеток и различных устройств управления можно производить только в наименее опасной третьей зоне санузла при условии соблюдения требований ПУЭ
Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:
- Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
- Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.
Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» – не боятся даже прямого попадания водных струй.
Обозначение «IPXY» указывает на класс защиты от влаги («Y») и пыли («X»); для установки в санузлах параметр «Y» должен быть не ниже 4 класса
Ключевые условия для подключения розетки
Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:
- первая – объекты старого жилищного фонда не обеспечены системой заземления;
- вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.
Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.
Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:
- Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
- Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
- Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
- Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.
Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность.
Информация о том, как правильно монтировать розетку с заземлением рассмотрена в другой нашей статье.
В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и прибора УЗО. Единственное – их уровень защиты будет несколько ниже.
Галерея изображений
Фото из

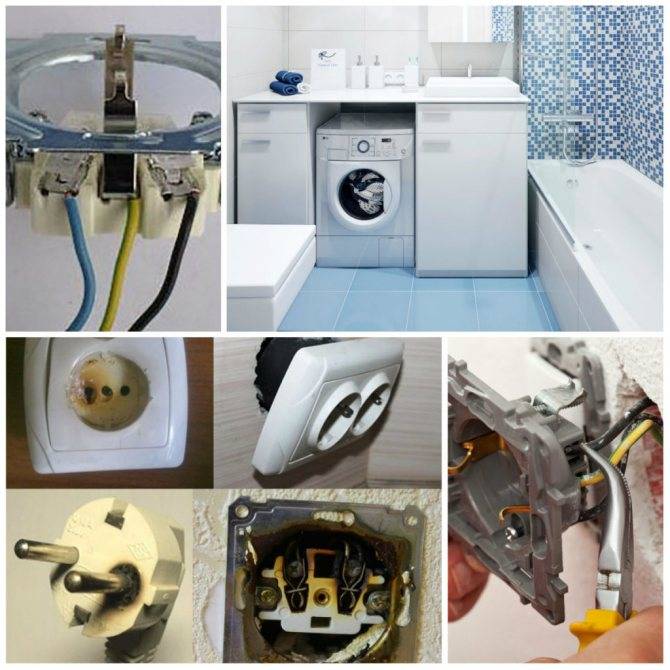

Грамотное устройство силовой точки, предназначенной для питания стиральной машинки, продлит рабочий ресурс оборудования и обеспечит безопасность пользователей
Практически для всех моделей стирального оборудования, даже для мини модификаций, рекомендовано устройство отдельной силовой линии с индивидуальной розеткой
Сечение кабеля для подключения стиральной машинки подбирают, исходя из максимальной мощности агрегата. В случае единовременной запитки от линии нескольких приборов их мощность суммируется, а сечение кабеля подбирается по суммарному значению
В санузле рекомендованы к установке розетки класса IP, предназначенные для работы в помещениях с высоким уровнем влажности. Желательно, чтобы кроме защитной крышки устройство еще обладало шторками и системой защиты от воздействия влаги
К силовой точке, обеспечивающей электропитание стиральной машине, подводят трехжильный медный кабель с заземляющим контуром, сечение жил принимается 2,5 мм²
Подключение розетки к проводке должно быть выполнено безупречно, жилы кабеля плотно зажаты клеммами механизма розетки
Для защиты электролинии, питающей стиральную машинку, в щитке должен быть установлен дифференциальный выключатель или тандем защитных устройств из автомата и УЗО на 20 А
Согласно регламенту, обозначенному в ПУЭ, розетки в помещениях с высокой степенью влажности располагают по минимуму в 60 см от точек поставки воды и труб
Установка розетки для работы стиральной машины
В приоритете отдельная силовая линия для агрегата
Выбор кабеля для подключения розетки по мощности приборов
Влагозащищенные разновидности розеток для ванной
Подходящий кабель для прокладки электролинии
Требования к подключению проводки к зажимам розетки
Автоматический выключатель для защиты электролинии
Выбор места для установки силовой точки
Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.
Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит.
Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.
Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью
Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.
