Как самостоятельно отремонтировать пульт телевизора?

Если телевизионный пульт вообще не работает

После того, как вы диагностировали аппаратное обеспечение, вам нужно выбрать решение, подходящее для данной проблемы:

  • Замените батарейки, если они разрядились;
  • Проверьте работу светодиода, если нет сигнала;
  • убедитесь, что внутренние компоненты не были повреждены в результате падения панели.

Для того, чтобы понять, какой метод ремонта выбрать для своей ситуации, лучше всего тщательно проанализировать каждый метод.

Поменять батарейки

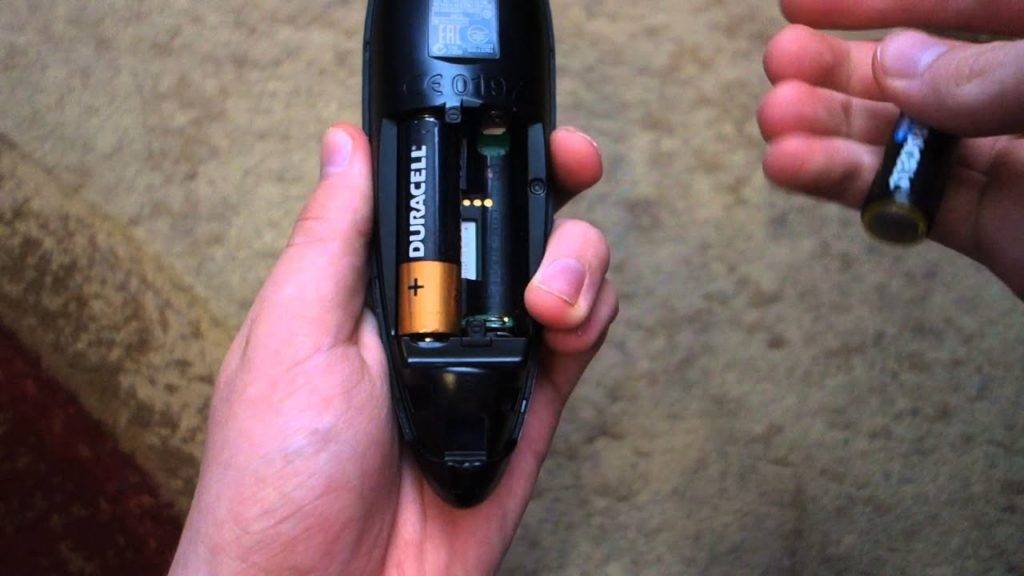

Для замены батареек пульта дистанционного управления сделайте следующее:

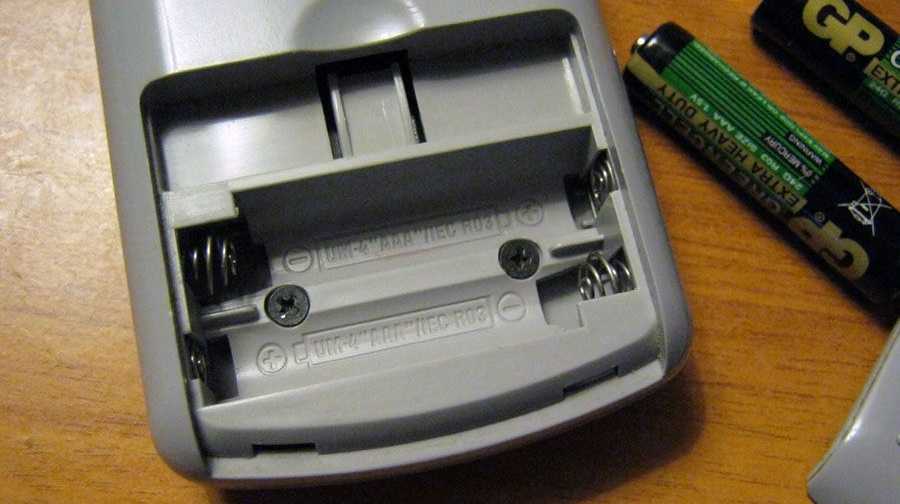

Откройте защитную крышку блока питания, которая обычно расположена в нижней части задней части шасси.
Выньте старые батареи.
Вставьте новые батарейки
Обратите внимание на столбы блока питания

Сторона минуса должна совпадать с минусом, а сторона плюса должна совпадать с плюсом.
Осторожно закройте защитную крышку.. После того, как все шаги будут сделаны, вы можете продолжать пользоваться устройством

После того, как все шаги будут сделаны, вы можете продолжать пользоваться устройством.

Аккумуляторы для пользователей разряжаются очень внезапно, так что хорошо иметь несколько или даже пакет дома в случае, если те, которые в устройстве закончились.

Проверяем светодиод

Передающий светодиод играет важную роль в работе пульта дистанционного управления. Он полагается на передачу инфракрасного сигнала определенной частоты на специальный приемник в телевизоре. Первое, что нужно сделать, это проверить, не поврежден ли светодиод. Если он поврежден, единственный выход — заменить его. Вам нужно будет пойти на радио обменку или в магазин, специализирующийся на продаже радиокомпонентов, купить тот же самый компонент и припаять его вместо поврежденного.

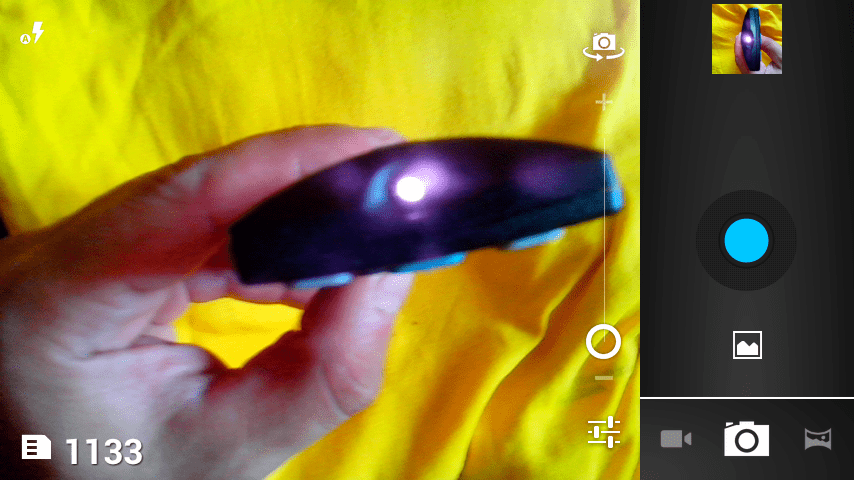

Диод выглядит нетронутым? Посмотрим, как это работает. Это невозможно сделать невооруженным глазом, потому что человеческий глаз не воспринимает инфракрасное излучение. Некоторые современные гаджеты с камерой могут быть полезны. Это может быть мобильный телефон, смартфон, планшет и т.д. Включите камеру и направьте ее на светодиодный индикатор пульта дистанционного управления. Теперь попробуйте переключить каналы, глядя на экран. Если светодиод работает, то вы определенно увидите световые сигналы при нажатии клавиш на пульте дистанционного управления. Однако, если вы не видите никакой реакции, то, скорее всего, проблема не в легком элементе.

Повреждения внутри устройства

Механические повреждения могут быть скрыты от глаз. Если пульт от телевизора упал и не работает, а внутри что-то висит, есть вероятность того, что он получил закрытую «травму», которая помешала ему работать. В результате падения он мог отсоединиться от провода, упасть, например, с контакта какого-нибудь конденсатора или сломаться проводящий путь. В этом случае устройство необходимо будет полностью разобрать.

Ремонт пультов, получивших повреждения доски или ее компонентов, конечно, лучше поручить профессионалам, но если вы когда-нибудь держали в руках паяльник, вы можете попробовать справиться с ним сами.

Сначала мы открываем устройство. Вам повезет, если пульт дистанционного управления от телевизора крепится винтами. В этом случае необходимо отвинтить их и отделить части устройства. Если корпус зафиксирован внутренними защелками, вам придется работать немного усерднее.

Нож с тонким тупым лезвием поможет вам разделить детали. Вставьте его между половинками и, слегка сдавливая, разделите их круговым движением. После этого разберите пульт дистанционного управления и тщательно осмотрите плату на предмет повреждений. Для этого используйте лупу. Небольшие дефекты могут быть невидимы невооруженным глазом. Желательно также иметь хорошее освещение в зоне, где будет проводиться инспекция.

Начните осмотр с клемм, ведущих к батареям. Затем проверьте все рельсы, а затем электрические компоненты. При обнаружении поломки в электрической цепи пульта дистанционного управления отремонтируйте или замените поврежденную деталь. Если чип поврежден, лучше купить новый, чем пытаться его отремонтировать. По крайней мере, так будет дешевле.

Ремонт неполадок пульта тв своими руками

Алгоритм починки пульта зависит от типа неисправности. При этом он практически одинаков на разных устройствах.

Восстановление контактов

Длительное использование пульта приводит к тому, что покрытие контактов стирается. Это приводит к тому, что телевизор перестает реагировать на устройство. Для решения проблемы нужны клей токопроводящий для кнопок пульта, фольга и ножницы. Последовательность выполнения работы:

  1. При помощи камеры смартфона обнаружить неработающие клавиши.
  2. Разобрать пульт.
  3. Удалить остатки напыления на контактах при помощи ножа или скальпеля, затем зачистить поверхность мелкозернистой наждачной бумагой.
  4. Вырезать ножницами из фольги новые контактные плоскости нужного размера. Они должны соответствовать площадкам на плате.
  5. Обезжирить поверхность на плате с помощью спирта.
  6. Приклеить новые контакты на клей.


Вариант правильной проклейки фольги После этого можно проверить работоспособность кнопок. Если телевизор не реагирует на их нажатие, необходимо искать другую причину неисправности пульта.


Ремкомплект для пультов дистанционного управления

Ремонт после падений и ударов

При ударе большую часть потенциальной энергии поглощает корпус пульта. Для начала нужно провести визуальный осмотр на предмет трещин. Их можно устранить клеем. Если устройство не работает, то при падении пострадала плата.

Во время визуального осмотра нужно использовать линзу с увеличительным стеклом, поскольку заметить повреждения невооруженным глазом невозможно. Их можно обнаружить по нескольким признакам:

  1. Отвалились контакты в батарейном блоке или в них появились трещины. Решить проблему можно при помощи паяльника.
  2. Нарушены соединения навесных элементов с платой. К ним относятся инфракрасный диод, резонатор и конденсаторы. Их нужно припаять назад.


Паять нужно быстро, поскольку перегрев может навредить элементам платы

  1. Неисправность кварцевого резонатора. Определить поломку можно встряхиванием платы. При наличии шороха деталь подлежит замене.
  2. При сильном ударе могут оторваться токопроводящие дорожки. Для восстановления работоспособности устройства их нужно припаять назад. Если это не представляется возможным, вместо них можно подсоединить одножильный медный кабель. После присоединения его нужно зафиксировать с помощью клея.

Как отремонтировать пульт ДУ телевизора, если не работают кнопки или залипают

Обычно отмечаются неполадки с нижней частью клавиатуры. К этому могут привести следующие факторы:

  • небрежное обращение с прибором;
  • пролитая жидкость;
  • длительное нахождение под прямыми солнечными лучами;
  • грязные руки.

Для устранения неисправности необходимо почистить плату и кнопки. Схема работы:

  1. Сначала нужно извлечь элементы питания и разобрать пульт.
  2. Вытащить плату.
  3. Для очистки микросхем нужны ушные палочки, смоченные в спирте.
  4. Обезжирить контактные поверхности в батарейном блоке. При наличии белого или зеленого налета можно воспользоваться мелкозернистой наждачной бумагой.
  5. Корпус тщательно вымыть в мыльном растворе. Для лучшей очистки рекомендуется использовать зубную щетку.


Очистка платы дело несложное, но муторное Как отремонтировать пульт от телевизора своими руками – как разобрать устройство, ремонт и восстановление кнопок, чистка платы:

Проверка элементов питания

Также пульт может не работать из-за разряженных батареек. Причина 80% всех обращений в сервисные центры – проблемы с элементами питания.

Проверить возможную причину можно заменой аккумуляторов или их проверкой на мультиметре. Это нужно делать в режиме измерения постоянного тока на диапазоне 10А. При выборе более низких пределов можно сжечь предохранитель. Проверку лучше проводить отдельно для каждой батарейки.

Измерение напряжения лучше проводить в рабочем режиме. При наличии окислов, налетов или ржавчины на контактных поверхностях нужно их убрать с помощью резинки или мелкозернистой наждачной бумаги.

Приступаем к реставрации

Здесь можно пойти двумя путями, всё зависит от формы корпуса пульта и толщины резинок.

В простом случае вырезанную кнопку можно просто подложить под основную резинку ремонтируемого пульта и немного её закрепить клеем. Я в этих делах всегда применяю силиконовый клей, он эластичный и не крошится как например быстросохнущий супер клей.

Подкладываем новую кнопку под основную резинкуПрактически не заметно, встала как роднаяА вот так это выглядит с лицевой стороны

В данном пульте всё встало как нужно, но так бывает не всегда, иногда из за наслоения двух резинок и особенностей корпуса пульта этот фокус не получается. Тогда действуем по другому.

Вариант номер два

Чаще приходится делать вот так!

Накладываем кнопку в нужное нам место — примеряемся.

Размечаем место установки новой кнопки

И обрезаем по размеру лишнее, можно воспользоваться лезвием, что бы обрезать по приложенной кнопке как по шаблону.

Отрезаем всё лишнее

Приставляем заготовку на её будущее место. Видно что немного закосил с обрезкой, но это не страшно. Главное что бы затем кнопка хорошо вошла в своё место в корпусе пульта.

Приставленная на место кнопка

Что бы убедится в этом, устанавливаем всё это дело в половинку корпуса.

Установленная в корпус резинка с кнопкой

Теперь задача скрепить эти резинки, серую и чёрную, вместе. Я делаю это с помощью вот такого силиконового клея. Это клей из специального набора для ремонта пультов.

Для склеивания использую силиконовый клей

Заодно, что бы кнопка работала безотказно, восстанавливаем токопроводящее покрытие кнопки с помощью специального «пятачка» из того же ремкомплекта.

Пятачок готов к приклеиванию на место

Всё проклеено и приклеено, можно собирать.

Работа по восстановлению почти завершена

Вот что получилось! Кнопка работает на отлично, не ёрзает, не вываливается, нажатие кнопки хорошо ощущается, вешний вид пульта так же сохранён.

На этом, всё! Бери и делай!

На связи был автор сайта Blogvp.ru, Виталий.

Понравилась, заметка? Поделись! Кнопки соц сетей находятся ниже, пусть твои друзья тоже узнают о таком способе ремонта.

Нет реакции на часто используемые кнопки

Самая частая проблема с пультами ДУ это отказ работы самых часто используемых кнопок: громкость, каналы, источник сигнала, включение/отключение. Именно на пятаках этих кнопок слой проводника стирается первым и его нужно чем-нибудь заменить. Для это используют фольгу, только обязательно нужно чтобы с одной стороны она была на бумажной основе. В противном случае приклеить её надолго не удастся.

Фольга нарезается мелкими кружочками, которые наклеиваются гелевым супер-клеем на основания кнопок. Вполне подойдёт фольга от шоколадок или сигарет.

Также можно использовать мелкие саморезы от старой техника

Важно чтобы шляпки были плоские, а стержень тонким и коротким. Пятаки проблемных кнопок аккуратно срезаются канцелярским ножом, а на их место вкручиваются шурупы. Этот способ более надёжен, поскольку контакт не отлетит при падении ПДУ, но грубые металлические шляпки саморезов быстро уничтожают графитовый слой на контактах платы

Пульт дистанционного управления от телевизора вполне можно попробовать самостоятельно отремонтировать, а не торопиться покупать новый.

Отказ некоторых кнопок

Как отремонтировать пульт от телевизора своими руками, если одни кнопки действуют безотказно, а для срабатывания других необходимо надавливать с удвоенной силой.

Сильное загрязнение ПУ телевизором

Если ПДУ функционирует плохо, и каналы телевизора не переключаются, возможно, не работают кнопки, поскольку пульт сильно загрязнен пылью. К тому же вы могли пролить чай или сок – при случайном движении жидкость протекает внутрь, замыкая контакты, или оседает под ними в виде липкого слоя. После этого не работает кнопка на ПУ, или не выполняются сразу несколько функций.

Многие люди не знают, как отремонтировать пульт от телевизора своими руками при таких загрязнениях. Они начинают сильно надавливать, но при этом наносят девайсу еще больший ущерб. Чтобы в таком случае произвести ремонт пульта ДУ телевизора своими руками, надо его разобрать. Если вы заметите «липкое варенье» на резинке или грязь на контактах, выполните следующие действия:

  1. Удалите пятна тканью без ворса, смоченной в любом спирте. Ватой тереть нельзя — останутся ворсинки.
  2. Резинку между выступающими частями (если липкий слой сверху) можно протереть «ушной палочкой» со спиртом.
  3. Заодно очистите и корпус, там тоже будет липкий налет (см. также – как почистить пульт от телевизора).

Контакты (резистивный слой) на плате и на резинке чистите осторожно, чтобы не стереть его. Некоторые утверждают, что если провести такой ремонт пульта телевизора, то можно нанести ему неисправный ущерб

Дело в том, что многие китайские детали могут испортиться от воздействия спирта. Если вы этого боитесь, воспользуйтесь моющей жидкостью с водой

Некоторые утверждают, что если провести такой ремонт пульта телевизора, то можно нанести ему неисправный ущерб. Дело в том, что многие китайские детали могут испортиться от воздействия спирта. Если вы этого боитесь, воспользуйтесь моющей жидкостью с водой.

После процедуры «омовения» обязательно промойте плату и остальные части чистой водой и отложите для сушки на 24 часа. Не забудьте очистить контакты батареек

Их трут «наждачной», но осторожно

Стирание контактов

Некоторые кнопки не срабатывают по той причине, что истирается слой, нанесенный на площадки резинки. Как починить пульт от телевизора в таком случае? Токопроводящее напыление вы сами не нанесете, но решить проблему можно другими двумя способами:

  1. Купите комплект для ПУ. В нем лежат круглые контакты специально для того, чтобы выполнить ремонт пульта от телевизора своими руками. Просто приклейте их на нужное место.
  2. Если вы не достали такой комплект (его нет в продаже), можно воспользоваться обычной фольгой от конфеток или шоколадок. Ее нужно наклеить на место истертого слоя.

После описанных способов собираете все детали в одно целое и начинаете проверку.

Как разобрать

Чтобы почистить ПДУ, или поправить отошедшие детали, его необходимо уметь правильно разобрать и собрать. Для этого нужно:

  • находим мелкие шурупы в корпусе, их окручиваем с помощью мелкой крестовой отвертки;
  • так как створки, скорее всего склеены, то нужно действовать аккуратно и без спешки;
  • ножичком разрезается проклеенный зазор, так чтобы ничего не повредить, после этого снимаем крышку;
  • после снятия крышки откручиваем микросхему, таким образом, весь прибор разобран.

Так можно за небольшое время разобрать пульт Cамсунг. Это не требует особых усилий и затрат, теперь он открыт для ремонта в домашних условиях. Для нас это важная составляющая дальнейшего ремонта.

Алгоритм починки

Прежде чем разобрать пульт, нужно проверить батарейки. Можно просто их поменять на новые. Если дистанционный переключатель ТВ-каналов заработал, то больше ремонтировать ничего не нужно.

Если пульт и дальше не функционирует, рекомендуется проверить работу светодиода. Делается это при помощи фото- или видеокамеры. У фотоаппарата и съемочной камеры отключают вспышку. Объектив направляют на светодиод и по очереди нажимают на все кнопки.

На фото или видеосъемке в момент кнопочной проверки должна зафиксироваться яркая вспышка. Если этого не происходит, то пульт нужно разбирать.

Разборка

Дистанционный переключатель состоит их таких основных частей:

  • корпуса из двух половинок (верхней и нижней);
  • печатной платы;
  • резиновой накладки с кнопками.

В ходе ремонта необходимо внимательно осмотреть плату и резиновую накладку. Правда, вначале нужно открыть корпус. Верхняя и нижняя половинка пульта соединяются при помощи винтиков или защелок. Прежде чем разобрать корпус, нужно извлечь батарейки. Потом отсоединить верх от низа, раскрутив винтики или нажав на защелки. Корпус раскроется, если в щель между верхом и низом вставить ножик и плоский конец отвертки.

Чистка контактов

Внутри корпуса имеются плата и резиновая основа с кнопками. Эти два компонента дистанционного пульта нужно почистить, если они загрязнены (заметна липкая слизь, грязь). Каждая деталь очищается специальными средствами. Нельзя применять спирт, ацетон, бензин. Очищать внутреннее содержимое переключателя ТВ-программ нужно щадящими движениями.

Главное – помнить, что на поверхности печатной платы и резиновой основы есть графитовое покрытие. Его в ходе ремонта нельзя стирать. Если содрать графит или токопроводящую дорожку, пульт перестанет работать.

Способы очистки внутренних компонентов переключателя ТВ-программ:

  • печатной платы — с помощью магазинного средства или спрея для очистки плат и ватной палочки, мягкой салфетки;
  • резиновой основы с кнопками — с помощью магазинного средства для очистки и обезжиривания («Контакт») или мыльной воды.

Перед тем, как компоненты пульта уложить в корпус, их нужно хорошо просушить. Запрещено собирать мокрые детали. Для сушки платы и резиновой накладки можно использовать обычный фен. Прежде чем корпус соединять винтиками, можно собрать пульт, вставить батарейки и проверить, как он функционирует. Если плату и резиновую накладку почистили, а переключатель ТВ-каналов и дальше не работает, значит, нужно восстанавливать работоспособность кнопочных контактов.

Замена контактных площадок

Дистанционный пульт может не работать, если стирается графитовое покрытие в контактных местах резиновой накладки или изнашивается сама токопроводящая резина. Эту проблему тяжело заметить невооруженным глазом. Низ кнопок, оставшись без графитового покрытия, перестает функционировать. В этом случае нужно произвести ремонт контактных точек.

Как отремонтировать места контактов на резиновой накладке:

  • взять чистую фольгу из-под пачки сигарет;
  • нарезать ее на квадратики или кружочки (размером в величину кнопки);
  • с помощью клея «Момент» наклеить квадратики или кружки на обратную сторону резиновой накладки (на контактные места кнопок).

В магазинах, продающих радиотовары, можно найти готовые комплекты для ремонта пульта от ТВ. Состоят они из тюбика клея и кружочков из токопроводящей резины. Эти кружки нужно намазать клеем и приклеить на контактные места.

Больше ничего сделать самостоятельно, не имея в доме паяльника, нельзя. Если пульт после чистки и замены контактных площадок на резиновой накладке не работает, значит, его нужно нести в мастерскую или покупать новый. Ремонт контактных дорожек на печатной плате или замена резонатора, светодиода, конденсатора выполняется при помощи паяльника.

Если не работают некоторые кнопки

Одна из наиболее часто встречающихся проблем — не работают некоторые кнопки на пульте от телевизора, т.е. пульт не работает лишь частично. Обычно отказывают самые часто используемые кнопки. Сначала, чтобы переключить, приходится нажимать все сильнее, потом и это не помогает. Причин этой неисправности две. Первая — скопившаяся грязь, вторая — износ графитового покрытия.

Для восстановления пульта от телевизора аккуратно его разбираем

Удаляем грязь

Если на пульте не работают кнопки, его сначала разбирают. Затем надо убрать пыль и жировые отложения. Если пульт эксплуатировался без защитного полиэтиленового пакета хотя бы пару лет, вы можете будете удивлены тем количеством грязи, которое там скопилось. Кроме пыли, могут присутствовать липкие маслянистые отложения. Вот они-то и нарушают контакт, из-за них и не работают кнопки ПДУ.

Вас может ожидать и нечто похуже

Очищать надо все части: корпус, плату, резиновый блок кнопок. Если загрязнений немного, смочите тампон или ушную палочку в спирте (более агрессивные средства лучше не использовать) и протрите загрязненные места. Если грязи слишком много, можно и кнопки, и плату вымыть с применением моющих средств для посуды (допустимо замочить на некоторое время, чтобы проще оттиралось). Оттирать грязь можно старой мягкой зубной щеткой, более жесткие средства не используйте. После того как грязь смыта, споласкиваем в проточной воде, оставляем сушиться или используем фен (только обычный, не строительный). Уже после этой процедуры большая часть проблем отпадает (около 90% случаев).

Восстановить проводимость кнопок

Иногда причина неработающей кнопки на ПДУ — сносившееся или затвердевшее графитовое покрытие, которое и обеспечивает электрический контакт.

Вот это покрытие можно восстановить

Есть несколько способов восстановления работоспособности кнопок:

Способ 1

Взять наждачную бумагу с самым мелким зерном и осторожно потереть тыльную сторону неработающих кнопок. Только снимать надо совсем чуть-чуть. Затем протереть поверхность спиртом и попробовать в работе

Этот способ хорош в тех случаях, когда пульт перестал работать после длительного «простоя». В этом случае верхний слой становится слишком жестким и теряет токопроводящие свойства. Чтобы не слишком стереть графитовый слой, вместо наждачной бумаги возьмите газету или лист шершавой бумаги. Потрите ими площадки. Эффект тот же, но воздействие более мягкое

Затем протереть поверхность спиртом и попробовать в работе. Этот способ хорош в тех случаях, когда пульт перестал работать после длительного «простоя». В этом случае верхний слой становится слишком жестким и теряет токопроводящие свойства. Чтобы не слишком стереть графитовый слой, вместо наждачной бумаги возьмите газету или лист шершавой бумаги. Потрите ими площадки. Эффект тот же, но воздействие более мягкое.

Способ 2. Найдите ненужную графитовую щетку от коллекторного двигателя. Снова-таки берем мелкую наждачную бумагу и натираем со щетки немного пыли. Берем не тонко отточенный мягкий простой карандаш (ТМ2 и мягче), обмакиваем его в графитовый порошок, подносим к поврежденной контактной площадке и круговыми движениями растираем графит по поверхности. Натираем мягко и неторопливо, добавляя понемногу порошка. Заканчиваем, когда контактная площадка начинает равномерно блестеть. Когда все кнопки обработаны, стряхиваем излишки и собираем пульт.

Способ 3. Купить ремкомплект, который состоит из контактных графитовых площадок и клея. Резинки наклеиваем на кнопки, восстанавливая их проводимость. Перед наклеиванием новых, старые можно удалить. Так работать они будут немного лучше.

Ремкомплект для пультов ДУ

Второй способ более щадящий. Он позволяет восстановить работу кнопок на пульте дистанционного управления даже на старых моделях. Зато первый позволяет их реанимировать после длительного простоя. Третий тоже хорош, но ремкомплект еще найти надо, да и денег он стоит.

Иногда советуют вместо токопроводящих резинок наклеивать кусочки фольги. Это работает некоторое время, пока фольга не отстанет и не начнет замыкать все подряд. А так, способ неплохой.

Ремонт кнопок ТВ пульта фольгой. Фольга приклеена на двухсторонний скотч

Рекомендуют еще один способ: протереть площадки спиртом. Тоже помогает, но слишком сильно разрушается токопроводящий графитовый слой. После двух таких промывок точно придется клеить новые резинки, так как графита на старых не останется.

Принцип работы ПДУ

Принцип работы дистанционного управления (ДУ) заключается в простом действии — нажатии кнопки. Каждая кнопка отвечает за свою операцию. Нажатие заставляет пульт посылать инфракрасный сигнал света, который получает приёмник устройства.

Любой пульт ДУ вне зависимости от формы и функциональности состоит из следующих элементов:

  1. Корпус, выполненный из крепкого пластика.
  2. Платы электроники.
  3. Клавиатурной матрицы (кнопки).
  4. Батареи питания.

Плата электроники состоит из набора электронных деталей, присущих любому пульту ДУ:

  • чип контроллера клавиатуры;
  • выходной транзисторный каскад;
  • кварцевый генератор;
  • излучающий инфракрасный диод (может быть не один).

На печатной плате расположены специальные места, при нажатии на которые через кнопку происходит замыкание дорожек. Микроконтроллер обрабатывает это нажатие и с помощью части схемы чип определяет, какая была нажата кнопка, генерируя последовательность символов. Последовательность для каждого нажатия уникальная и составляет так называемый код.

Цифровой код посылается устройством в виде определённой частоты вспышек. Каждая вспышка — это последовательность коротких импульсов. Длительность коротких импульсов и формирует уникальный код.

Таким образом формируется логический ноль или единица. Для передачи команд применяется частотно модулированный сигнал, лежащий, в инфракрасном спектре. Работа чипа поддерживается кварцевым тактовым генератором. Его опорная частота составляет примерно двести пятьдесят килогерц.

Диагностика и ремонт своими руками

По статистике, большая доля проблем в работе пульта связана не с глобальными нарушениями, а локальными неисправностями, в числе которых:

  1. Отсутствие реакции телеприемника на нажатие клавиш.
  2. Разряд элементов питания (тип АА, ААА).
  3. Пульт уронили, он перестал работать.
  4. Износ контактных площадок на плате или клавиатуре.
  5. Загрязнение пульта (внутри и снаружи).

Со всеми этими трудностями под силу справиться домашнему мастеру средней квалификации.

Нет отклика ТВ

Типичная ситуация: при нажатии кнопки на пульте телевизионный приемник не реагирует или срабатывает через раз. Круг вероятных причин широк: от загрязнения излучающего светодиода до истирания тонкого токопроводящего слоя на клавиатуре. Бывает также, что разряжены элементы питания или пульт падал на пол. И то, и другое устранимо. Но вначале нужно разобрать устройство.

Разрядились батарейки

В рейтинге актуальных проблем с пультами эта – вторая по значимости. Перебирая всевозможные варианты неисправностей, владельцы дистанционок часто упускают вопрос питания. Бывает достаточно поставить свежие батарейки, чтобы замолчавший пульт опять стал подавать признаки жизни.

Вы роняли ДУ на пол

Пульт не относится к устройствам, предназначенным для экстремального использования. Поэтому после серьезных падений на твердые поверхности в нем появляются шорохи, а работоспособность резко снижается. А чтобы понять, где скрывается неисправность и что возможно починить, дистанционку сначала потребуется разобрать.

Отказ некоторых кнопок

По статистике, на управляющем клавиатурном блоке никогда не происходит одновременного отказа соседних кнопок: какими-то пользуются чаще, остальными – реже. Это обуславливает их износ, загрязнение. Бывает, что кнопки «залипают» в корпусе из-за попавшего в зазор мусора, жировых отложений с рук.

Сильное загрязнение

Слой грязи, оказавшийся на клавиатуре сверху или снизу (на плате, контактных площадках), является серьезной помехой в работе пульта. Чтобы восстановить работоспособность, потребуется промыть поверхности спиртом. Для этого используются ушные ватные палочки, влажные салфетки. После высыхания клавиатуру устанавливают в пульт, она должна заработать.

Но увидеть и устранить его можно, только разобрав пульт. Для снятия окислов применяется ластик, спирт.

Использовать наждачную бумагу, нож не рекомендуется – слой меди на дорожках платы очень тонкий, его легко повредить.

Стирание контактов

Пульт работает по принципу замыкания контактных площадок: одна нанесена на клавишу с обратной стороны, вторая – находится на плате. Токопроводящее покрытие подвержено износу вследствие интенсивной эксплуатации, повторения многократных нажатий на кнопки.

Отремонтировать его возможно наклеиванием специальной резины, тонкой фольги. «Реанимационный» набор, включающий клей и контактные площадки, продается в магазинах радиодеталей. При наличии навыков работы с мелкими деталями допустимо вырезать для заранее выявленных «бракованных» кнопок кружки или квадратики из фольги, а затем аккуратно наклеить на клавиатуру пульта. В качестве клея используется резиновый, суперклей, обувной. Ни в коем случае не ПВА.

Завершение ремонта

Аккуратно, взявшись пассатижами за одну ножку (чтобы не перегреть), выпаиваем ее из платы. Для проверки нужен тестер в режиме измерения сопротивления. Совсем хорошо, если в наличии имеется красный или иной цветной светодиод, чтобы по его свечению убедиться, что опыт удался. Если контрольный светодиод излучает свет, который виден, то ИК-светодиод также будет виден через видеокамеру (можно использовать смартфон).

Если ИК-светодиод исправен, остается только версия о трещинах в дорожках. Увидеть их даже с увеличительным стеклом не получится, если нанесено защитное покрытие. Поэтому придется использовать острые щупы, которые способны проколоть его. Тестируя таким способом каждую дорожку, можно отыскать повреждение. Найденная поврежденная дорожка не будет накоротко замыкать щупы, что будет видно по табло тестера. С нее надо снять защитный слой и, используя увеличительное стекло, отыскать трещину.

В этом месте на дорожке делается спайка тонкой проволочкой. Если же пульт все равно не работает, значит, надо вооружаться осциллографом и просматривать сигналы, которые имеются в определенных местах платы. Но это, скорее, по силам специалистам. А обычному пользователю проще купить новый пульт.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
