Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя
Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
Систем кондиционирования;
Холодильного оборудования;
В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Пример видео, где показана работа реле напряжения
Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.
Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.
Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

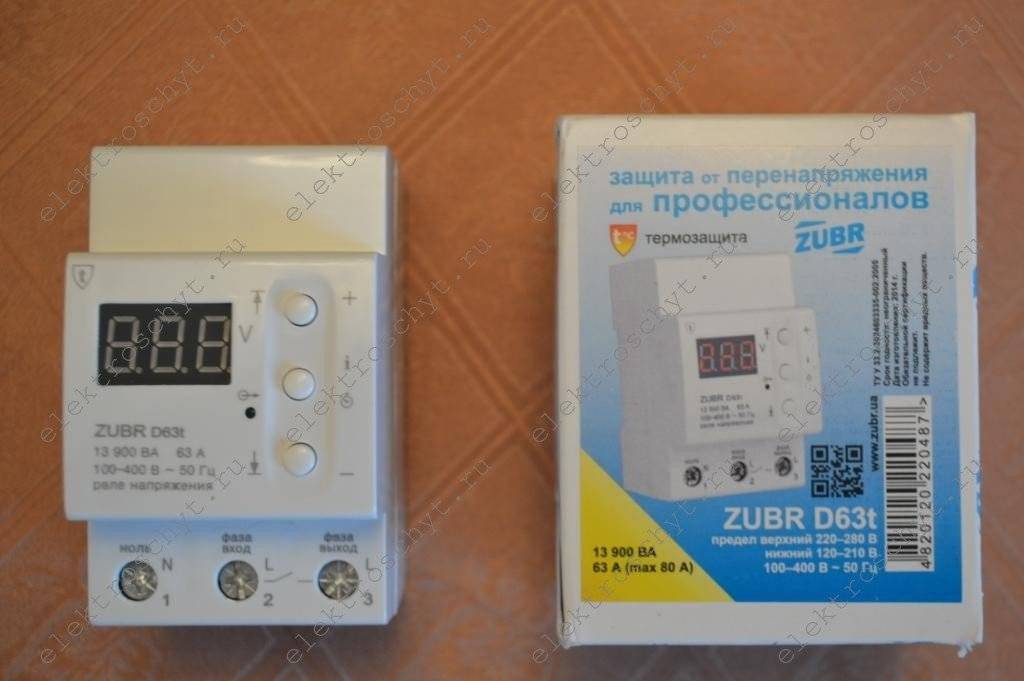

Реле напряжения Zubr (Rbuz)
Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.
Отмечу особенности этого реле напряжения.
Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.
Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.
Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.
Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.
У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева. Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.
Реле Zubr занимает 3 модуля или 53 мм на дин-рейке и бывают только однофазными.
В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.
Правила выбора реле напряжения для квартиры или дома
Подходить к выбору РКН необходимо с умом, ведь устройство отвечает за безопасность сети и электроприборов. Корректная работа реле возможна только в том случае, если правильно подобраны технические характеристики. При выборе реле напряжения необходимо учитывать:
- максимальный ток нагрузки и тип подключения по фазе;
- максимальную мощность потребителя;
- рабочий диапазон напряжений;
- время срабатывания защиты;
- тип управления (цифровой и электромеханический);
- степень защиты устройства;
- надежность (отзывы о производителе и модели).
Главный параметр при выборе прибора — максимально допустимый ток. Следует выбирать модель на одну ступень защиты выше, чем установленный автомат в распределительном щите. Если максимальный ток выключателя равен 32 А, тогда реле должно быть на 40 А.
Если мощности не хватает
Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.
Подключение проводится в такой последовательности:
- Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
- При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
- Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
- Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
- На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
- Вход разрывающих контактов реле подключаем к фазному проводу сети.
Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.
Видео описание
Видео покажет, как работает реле напряжения однофазное, какое лучше выбрать по результатам тестирования:
Габариты устройства
Все изделия разделены на 3 вида:
- Переходник на одну розетку. Защищает только один, подключенный через него прибор.
- Удлинитель, где розеток может быть от одной до шести. В этом случае защита распространяется уже на целую группу приборов.
- Пакетник на DIN-рейку. Монтируется в общий электрощит и контролирует всю систему электроснабжения квартиры.
Последний вариант реле напряжения 220 В для дома не только самый функциональный. Еще он наиболее приемлем в дизайнерском отношении, поскольку все устройства прячутся из вида. А приборы из двух первых пунктов чаще всего имеют крупные размеры. И выполнить их более компактными, чтобы они не портили интерьер жилища, чаще всего не представляется никакой возможности.
Основа и дополнительные функции
У большинства современной защитной автоматики контроль за напряжением осуществляет микропроцессор. Дешевые аналоги реле работают на основе обычного компаратора. Микропроцессор позволяет реализовать точную настройку прибора. Включая плавную ручную регулировку для порогов срабатывания.
Устройство защиты от перенапряжения Источник psk-remont.ru
Также приборы могут отличаться индикацией. В простые конструкции встраиваются лишь пара светодиодов, которые показывают напряжение на выходе и входе. Все современные модели имеют на корпусе дисплей, демонстрирующий вольтаж. А еще он может показывать заданные пороги срабатываний.
Подключение устройства
Практически любой потребитель сможет установить и подключить реле контроля фаз в электрощит. При этом не надо обладать специальными навыками. Клеммы прибора выведены на фронтальную часть корпуса для удобства проведения электромонтажных работ. Клеммы предназначены для медных или алюминиевых проводников, имеющих сечение до 2,5 кв. мм. Защитное устройство устанавливается в распределительном щитке на дин-рейку.

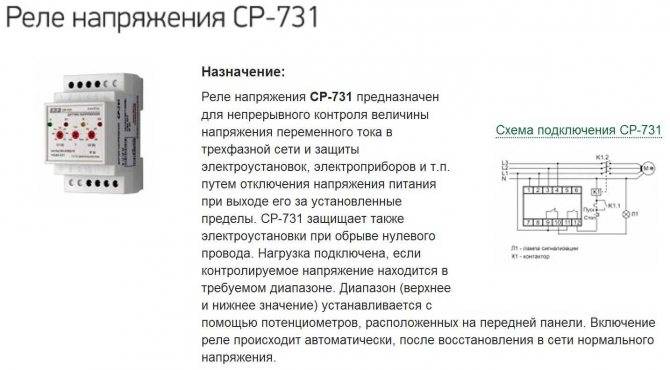

Реле контроля фаз напряжения
Три фазы и ноль необходимо присоединить к клеммам защитного прибора подходящего значения. А контакты данного устройства следует подсоединить к соленоиду электромагнитного пускателя. В случае если прибор находится в работоспособном состоянии, при этом контактор должен быть включен, контактные соединения должны быть в замкнутом положении, а напряжение подается на электроприборы.
Во-первых, необходимо помнить, что данное реле предназначено только для работы в трехфазной сети. При подключении в однофазную сеть устройство сразу сработает и обесточит линию, так как не будет хватать фаз и реле рассмотрит это как обрыв фаз.
Во-вторых, необходимо точно соблюдать последовательность, то есть фазный провод А подключается к клемме А, фазный провод В подсоединяется к клемме В, а С – к С. Если нарушится данный порядок, реле не включится, так как оно рассмотрит это как перекос фаз.
В-третьих, если защитное реле имеет нулевую клемму, то к ней необходимо подключить нейтральный проводник. Если в конструкции не предусмотрена нулевая клемма, то такой прибор предназначен только для работы в трехфазной сети, которая не имеет нулевого провода.
В случае не подключения нейтрального провода к нулевой клемме, устройство не будет работать, так как включится аварийный режим по причине обрыва нулевого провода.
Передняя панель оснащена регуляторами настройки. На ней находятся индикаторы, которые показывают работоспособность прибора.
Технология монтажа РН
Перед тем как подключать реле напряжения, следует внимательно изучить предлагаемую электрическую схему. И хотя практически все однофазные приборы защиты коммутируются идентично, все же могут иметься определенные отличия.

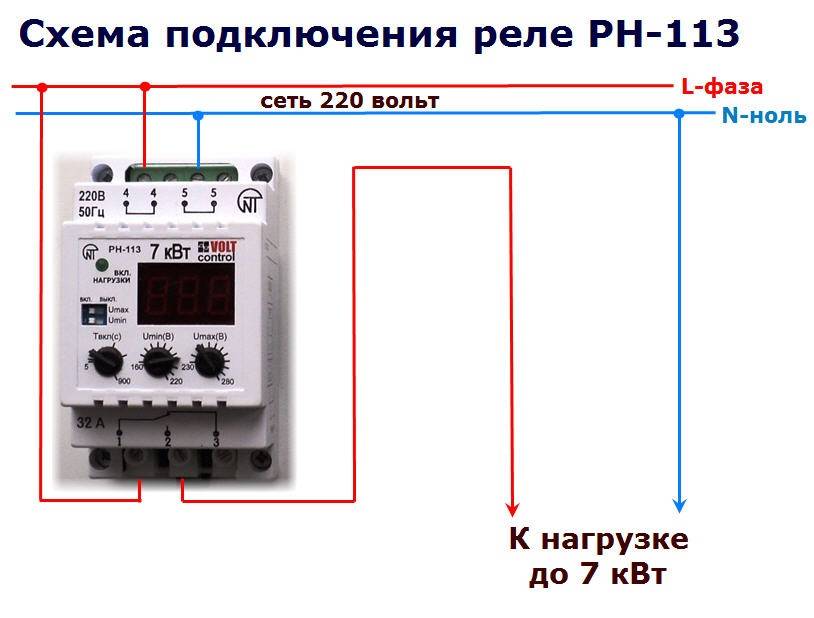

В данном обзоре мы рассмотрим алгоритм установки и электрического подключения классического реле напряжения, оснащенного тремя выводами:
- 1 – ноль вход (N);
- 2 – фаза вход (Lвх);
- 3 – фаза выход (Lвых).
Итак, первым делом следует обесточить место проведения работ и исключить вероятность ошибочной подачи напряжения. Вдобавок, необходимо удостовериться в отсутствии питающего напряжения при помощи специализированного прибора (мультиметра).

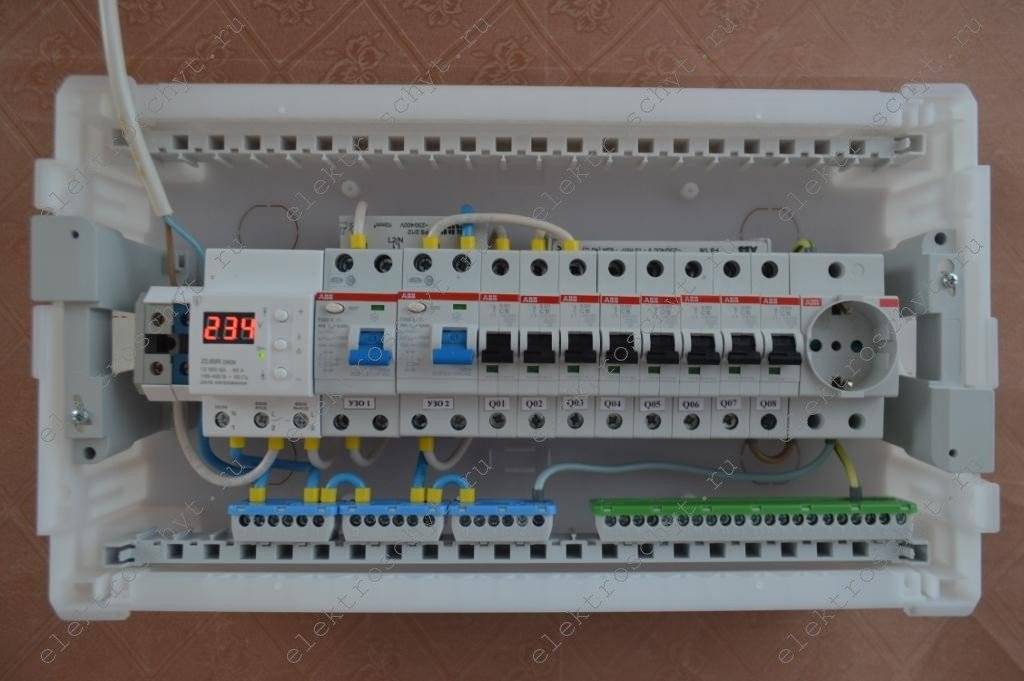

Далее следует закрепить реле напряжения в непосредственной близости от автоматических выключателей (в распределительном щитке), для чего применяется DIN-рейка или саморезы. При этом следует проследить за тем, чтобы прибор был жестко зафиксирован и не мог демонтироваться самопроизвольно.
После проведения механических работ, следует выполнить электромонтажные операции, которые желательно производить в следящей очередности:
- Определяется фазный проводник, отходящий от АВ;
- Данный провод отсоединяется от клеммы автомата и переподключается на выходную клемму реле напряжения (в нашем случае 3 клемма);
- Между отходящей клеммой АВ (L) и подходящей клеммой 2 реле напряжения (Lвх) устанавливается перемычка, для чего применяется изолированный проводник, соответствующего сечения. (О том как рассчитать сечение провода можно узнать здесь). Причем если применяется многопроволочный провод, то места подключения желательно облудить или оснастить обжимными гильзами;
- Между отходящей клеммой АВ (N) и подходящей клеммой РН (N) также устанавливается перемычка по идентичной методике.
В принципе на этом монтаж считается завершенным и после проверки качества работ (проводники должны иметь надежное подключение) можно приступать к этапу отладки прибора.
Что такое переменный ток
Стандартный трехфазный ввод:
С целью понимания необходимости 3 фаз электропитания и соответствующей защиты на линиях, вначале разберем о каком конкретно токе идет речь. В отличие от постоянного, движение электронов в каждой линии переменного тока происходит в соответствии с синусоидальным напряжением поля. В момент, когда оно достигает своего пика, перемещение частиц максимально в канале по направлению к нейтрали или фазового провода с текущим нулевым индексом. Последний становится таким в период, когда мощность поля в нем равна «0». Затем сила, приводящая в движение электроны своего знака, изменяет полярность и продолжает перемещать в канале уже частицы с противоположным зарядом.
Подобное периодическое движение электронов и служит сущностью понятия переменного тока. Его плюсы по сравнению с постоянным:
- Нагрузка линии не постоянна, а значит каналы передачи энергии можно сделать физически тоньше относительно используемых при непрерывном движении электронов.
- Возможность экономичной передачи тока на большие расстояния, за счет поднятия его вольтажа несложными трансформаторами в начале пути и последующим уменьшением его до рабочих характеристик, такими же аппаратами, находящимися на стороне получателя.
- Упрощается создание кругового магнитного поля, что дает возможность облегчить конструкцию электромоторов.
- Получение двух рабочих напряжений в трехфазных устройствах.
- При симметричных характеристиках на всех трех линиях, конечный потребитель, использующий их для своего питания, не нуждается в отдельной нейтрали. Ему достаточно приходящего переменного тока. Конечно, при соответствующем соединении линий и нагрузки.
Пример системы 3 фаз без нейтрали — соединение «звездой»:
Еще один способ подключения трехфазового оборудования без нейтрали (если в его конструкции нагрузка соединена в связку типа «треугольник»). Правда, для названого случая обязателен монтаж с правильным чередованием вводных фаз.
Соединение треугольником потребителей и генераторных мощностей:
Одну из фаз вместе с нейтралью, можно использовать для питания относительно слабого по мощности потребителя, что и делается в отношении жилых помещений. На всю квартиру обычно заводят только одну линию из трех с общим нулем.
Ситуация, не требующая установки РН
Если дома в сети постоянно наблюдается плохое напряжение, выраженное частыми скачками или несоответствием допустимых параметров, реле здесь не поможет. Для выравнивания напряжения потребуется поставить стабилизатор. Только он доведет напряжение в квартире до нормы.
Давайте рассмотрим пример работы бытовой техники. Чтобы холодильник или стиральная машина работали, им требуется стабильные 220В. Если в квартире сеть выдает, например, 190 вольт, эти электроприборы тоже будут работать. Но возникает вопрос, насколько долго это может продлиться. Пониженное напряжение уменьшит срок службы электроприборов и уже через год или два им потребуется ремонт.
Установка в такой ситуации прибора контроля не даст положительных результатов. Реле будет часто срабатывать или просто отключит надолго подачу электроэнергии до восстановления требуемых норм.
Особенности настройки РКН
Реле напряжения имеют три основные настройки:
- Установка порогового срабатывания по максимальному значению – Umax.
- Установка минимального значения, при котором происходит срабатывание устройства – Umin.
- Установка времени задержки коммутации после нормализации параметров электрической сети.
При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.
Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.
Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.
Общие рекомендации по установке реле контроля напряжения
РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:
- Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
- Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
- При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

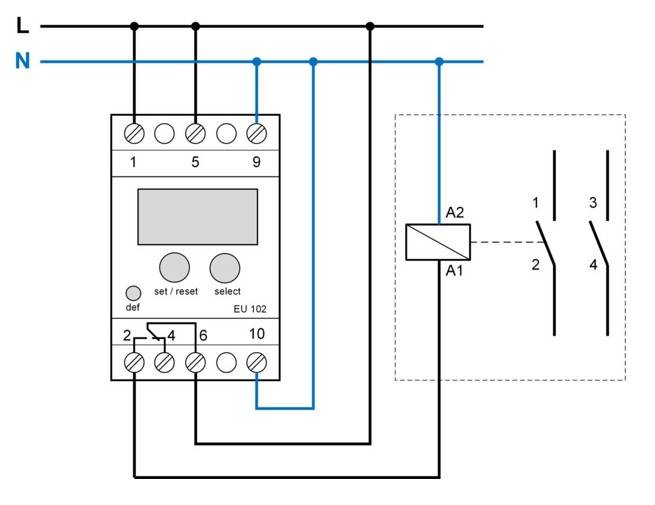

Схемы подключения однофазных реле контроля напряжения
В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.
Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.
Этапы работ:
- Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
- Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
- Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
- Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
- Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
- Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
- Включить РКН и выставить пороговые значения и время задержки включения.
Схема подключения трехфазных РКН в электрическую цепь
Трехфазные реле контроля напряжения могут подключаться двумя способами:
- Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
- Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.
Проверка работоспособности реле контроля напряжения
Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
| Питающее напряжение | Однофазное 220 или двухфазное 380 В |
|---|---|
| Максимальное допустимое напряжение для контактов | 250 В |
| Предельная мощность внутреннего реле | 2,5 кВА |
| Выходные контакты | 1NO и 1NC |
| Максимальный коммутируемый ток | 10 А |
| Собственное потребление | 34 мА |
| Класс защиты корпуса от пыли и влаги | IP 20 |
| Габаритные размеры | 9х17,5х6,6 см |
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
| Номинальное напряжение питания | 380 В |
|---|---|
| Частота питающей сети | 45-55 Гц |
| Собственный потребляемый ток | Не более35 мА |
| Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
| Фиксированная задержка отключения | 12 сек |
| Напряжение катушки пускателя | 110-380 В |
| Критические значения питающего напряжения | 80-500 В |
| Рабочая температура | –25 +40°C |
| Климатическое исполнение | УХЛ4 |
| Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |
Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
| Напряжение питания цепи управления | 450 В |
|---|---|
| Рабочая частота | 50-60 Гц |
| Задержка включения/отключения | 0,1-30 сек |
| Количество переключающих (перекидных) контактов | 2 |
| Габаритные размеры | 85,6х45х104,8 мм |
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
| Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
|---|---|
| Контролируемый ток | 2 мА– 200 А |
| Количество контролируемых фаз | 1 |
| Максимальный ток выходного реле | 6 А |
| Гистерезис срабатывания | 5-50 % |
| Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
| Напряжение питания | 24 В пост. тока или 230 переменного |
|---|---|
| Предельный ток выхода | 8 А |
| Регулировка задержки срабатывания | От 0,1 до30 сек |
| Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
| Количество контролируемых фаз | 3 |
| Степень защиты от пыли и влаги | IP 20 |
| Монтаж | На DIN-рейку |
| Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
| Рабочее напряжение | 220/380 В |
|---|---|
| Предельный ток выходного реле | 8 А при 250 В |
| Тип контактов | 2NO и 2NC |
| Цвет индикатора аварии | Красный |
| Диапазон нижнего предела напряжения | 150-210 В |
| Диапазон верхнего предела напряжения | 240-280 В |
| Гистерезис | 5 В |
| Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1
Реле контроля фаз ЕЛ-11Е (380 В, 50 Гц), РКФ, ИЭК
Эти модели реле контроля фаз выпускает компания «Меандр», которая работает на рынке с 1992 года. Расположена компания в городе Санкт-Петербург.
В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики. За время существования компании удалось занять лидирующие позиции по изготовлению электронных устройств на российском рынке. Число производимых товаров превышает 500 единиц.
Клиентам предприятия являются такие гиганты, как Газпром, РЖД, Концерн Аврора, Ленэнерго и другие. Товары компании пользуются высоким спросом, благодаря качеству и широкому модельному ряду.
В распоряжение клиентов поступают электронные реле времени, приборы контроля напряжения, реле максимального тока, устройства управления освещением и многое другое.
Описание и технические характеристики реле ЕЛ-11Е (380 Вольт, 50 Гц)
Реле ЕЛ-11Е имеет по одному нормально замкнутому, нормально-разомкнутому и перекидному контакту.
Устройство предназначено для контроля фаз в 3-фазной сети, работает на переменном напряжении 380 Вольт. На практике применяется для контроля наличия U и правильности симметрии.
Кроме того, реле могут применяться для проверки правильности чередования фазировки в системах 3-фазного напряжения и в других случаях.
Технические характеристики ЕЛ-11Е и других модификаций серии.
К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока.
Принципиальная схема показана ниже.

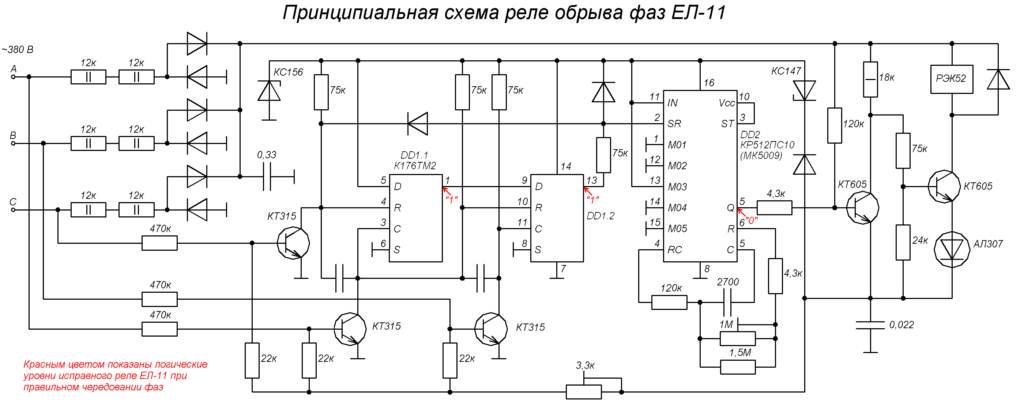

Описание и технические характеристики РКФ-М05-1-15/РКФ-М05-2-15
Реле РКФ-М05-1-15/РКФ-М05-2-15 применяются для контроля 3-фазного U в 3-проводных сетях (там, где не предусмотрено «нейтрали»).
С помощью устройства можно контролировать обрыв, правильность чередования и факт «слипания» фаз. Порог срабатывания по напряжению находится в диапазоне от 105 до 130% от номинального U.
Нижний порог U можно регулировать в диапазоне от 70 до 95%. Уставку по времени также удается менять от 0,1 до 10 с в зависимости от поставленной задачи.
Реле выпускается в пластмассовом корпусе и крепится на ДИН-рейку, имеющую ширину 35 мм. Максимальное напряжение составляет 400 В.
Описание и технические характеристики ИЭК ЕЛ-11М-15
Реле ЕЛ-11М-15 — устройство, предназначенное для применения в схемах автоматического управления. Применяется для контроля U в 3-фазных сетях без 0-го проводника. С помощью прибора можно контролировать и вовремя определять порядок чередования, факт обрыва и «слипания» разных фаз.
Датчики движения для включения света, схема и принцип работы, как подключить с выключателем в квартире, на лестнице, на улице, видео
Кроме того, ЕЛ-11М-15 реагирует на факт повышения или снижения U выше (ниже) установленного параметра.
Применяется для защиты преобразователей электроэнергии и других источников питания. Эту модель нельзя применять в схемах АВР, где имеется нейтраль.
Это связано с тем, что в случае обрыва «0-го» провода возникает перекос напряжений и возможна поломка потребителей, работающих на одной фазе.
Модель потребляет меньше 2 ВА. Отключение происходит при превышении номинального U больше, чем на 30 процентов от уставки. Отключение происходит при уменьшении U ниже отметки 0,8 U ном. При появлении асимметрии между фазами больше 30% происходит отключение.
