Как установить регулятор тяги на котел: схема установки

Как выбрать и обзор производителей

В продаже возможно найти терморегуляторы для котла отопления на любой вкус. Есть модели бюджетные и подороже. А чтобы правильно выбрать его, нужно учесть следующее.

• Интервал регулировки температуры должен быть 60-90°С.
• Указанного в паспорте конструкции усилия, которое развивается приводом, должно быть достаточно на подъём дверки.
• Нужно проследить, хватает ли рабочего хода привода для полного открытия и закрытия отворки.
• Соединение резьбы на корпусе должно подходить соответствующей части в котле и составлять ¾.

В настоящее время автоматические регуляторы тяги для твердотопливных котлов производят несколько отечественных и зарубежных компаний. В России чаще всего приобретают устройства итальянской компании «Atos», украинской марки «Air Auto», американской «Watts», польской «Tech».

Сразу стоит сказать, что цены на регуляторы тяги для твёрдотопливных котлов различаются. И на это в большинстве влияет местоположение производителя и тип действия (электронные терморегуляторы всегда дороже в несколько раз).

К примеру, украинская марка «Air Auto» по стоимости в среднем 7 000 рублей, а аналогичная польская «Tech» — 10 000 рублей.

Предлагаем рассмотреть некоторые марки популярных производителей регуляторов в таблице.

Производитель	Страна	Характеристика
Atos	Италия	Специализируется на производстве исключительно автоматических систем. Предполагает ручную загрузку топлива либо автоматическую. Электрогидравлика подразумевает установку системы от 15 кВт.
Air Auto	Украина	Предполагает ручную загрузку топлива. Продукция обеспечивается блоком управления с несколькими рабочими режимами. Комплект включает циркуляционное оборудование, дымососы, вентиляторы. Особенность марки в возможности плавного регулирования оборотов вентилятора. Во время функционирования используется интегрально-дифференциальный алгоритм, который увеличивает продолжительность горения топлива на 20%.
Watts RT	Америка	Большой выбор рабочих температур, от 30 до 100°С. Марка имеет типовое резьбовое соединение, а также прекрасно подходит для установки в котлы современного типа.
Tech	Польша	Преимущественно выпускает автоматику, которая управляется микропроцессором. Марка в простом исполнении, с базовым набором нужных для работы котла функций. Модули подразумевают четыре рабочих режима, встроенную защиту от перегрева теплоносителя.
ICMA	Италия	Характеризуется эта модель натяжением цепочки с нагрузкой до 850 гр., широким диапазоном настроек мощности (от 30 до 100°С) и возможностью как горизонтальной установки, так и вертикальной.
EuroSter	Польша	Предлагает электронные автоматические терморегуляторы, которые подключаются к комнатным термостатам и обеспечивают автоматически процесс горения. Точно следит за температурой в помещении и отлично подходит для управления системой полов с подогревом. При желании температура нагрева может составлять 30-90°С. Максимальная нагрузка на цепь — 800 гр.
ESBE	Швеция	Регуляторы температуры для котла отопления марка выпускает механические и электронные. Последние  предназначены для котлов с автоматической подачей топлива. Терморегулятор подключается к циркуляционному оборудованию и нагнетательным вентиляторам.
Regulus RT3	Словакия	Регулятор тяги «regulus» подразумевает диапазон регулировки 30 – 90°C. 120°C – это самая высокая температура нагревания воды, 60°C – среды. Рабочее положение горизонтальное и вертикальное. Его усовершенствованная модель — регулятор тяги regulus rt4. Отличается она меньшими габаритами, и, в отличие от rt3, имеет нагрузку на цепочку не 800 грамм, а до 1 кг.
Лемакс	Италия	Имеет регулирующую рукоятку из термоутверждающейся смолы – и это основная особенность производителя. В наличии есть термочувствительный элемент, поэтому за безопасность можно не бояться. Марка может похвастаться точностью настроек и надёжностью. Производимое регулирующее оборудование стандартных размеров, поэтому подходит многим котлам на твёрдом топливе.
Honeywell FR 124	Германия	Совместим с большинством твердотопливных котлов (BURNiT, Wirbel, Viadrus Buderus, КЧМ, ZOTA, ДОН и др.) Максимальная температура рабочей среды 115 °С. Диапазон настройки регулятора тяги 30-90 °С. Термочувствительный элемент заполнен воском. Имеет две шкалы, предполагает и горизонтальную, и вертикальную установку.

Установка и калибровка регулятора тяги

Как правильно установить регулятор тяги

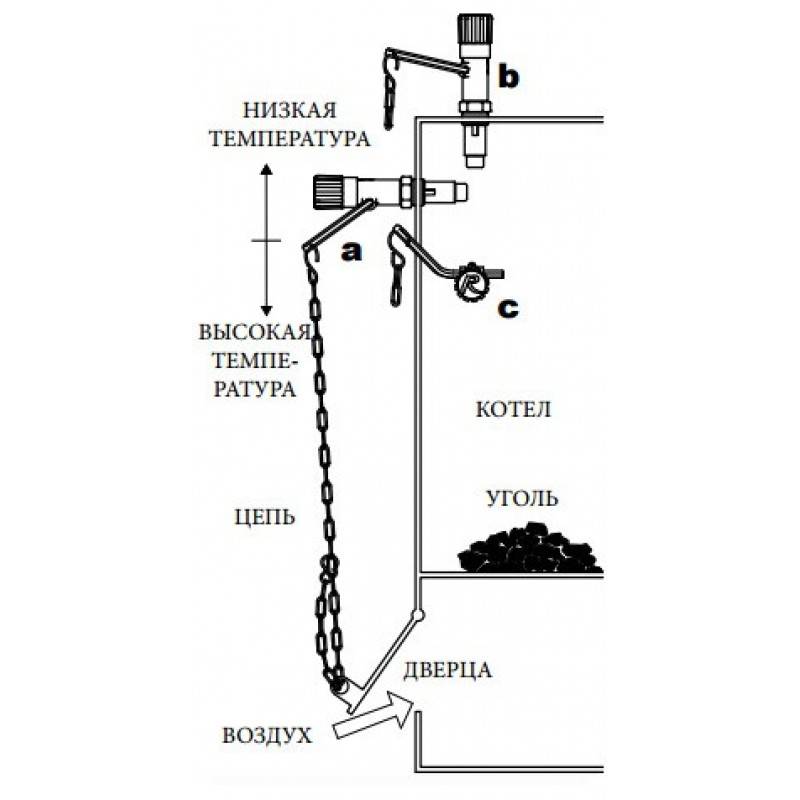

Монтаж по инструкции производится при слитом теплоносителе в отопительной системе. Рычаг отсоединяется, а регулирующий механизм вкручивается по резьбе в посадочное место. Для запаковки резьбы применяются уплотнители в виде нитей, пакли, других подобных материалов, используется лента фум. Направление наконечника на приводе определяется в соответствии со схемой в техническом паспорте, рычаг встраивается и крепится винтом.

При горизонтальном положении крепежный элемент располагается вверху и показания нагрева определяются по красной шкале. При вертикальном монтаже винт ставится сзади, и температура читается на желтой шкале.

Настройка проводится на работающем отопительном агрегате при температуре +60°С:

• цепь вставляется в отверстие тела рычага, но к заслонке не присоединяется, дверца ставится в открытую позицию для доступа кислорода;
• фиксирующий винт расслабляется на координирующей рукоятке;
• на шкале выставляется требуемая температура;
• цепочка присоединяется к заслонке в тот момент, когда будет достигнута установленная температура.

Зачем нужны регуляторы

В отличие от любой дровяной печи водогрейный твердотопливный котел оснащен водяной рубашкой и не может разогреваться до слишком высокой температуры, иначе вода в ней попросту закипит. В подобных случаях образующийся пар резко повышает давление в системе, отчего происходит взрыв. То есть, твердотопливный котел, чья мощность регулируется вручную дверцей зольника, представляет собой источник повышенной опасности.

Автоматический регулятор тяги дымохода, который можно своими руками установить на любой твердотопливный котел, будет заниматься подачей воздуха вместо вас и гораздо лучше вас. Он вовремя среагирует на повышение температуры воды в котловой рубашке и прикроет подачу воздуха в камеру, если дрова сильно разгорелись. Хотя по инерции температура будет повышаться еще какое-то время, но в целом процесс нагрева приостановится. Помимо обеспечения безопасности, механический регулятор тяги котла помогает решать такие вопросы:

1. Не дает превысить установленную пользователем температуру теплоносителя. Не всегда котел нужно разгонять до 80…90 °С, весной или осенью для обогрева вполне хватит 50…60 °С.
2. Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.

Практически любой котел на твердом топливе можно оснастить 2 типами регуляторов температуры – механическим (слева на фото) либо электронным (справа) Вы можете возразить, что любые твердотопливные теплогенераторы должны подключаться к системе отопления с использованием предохранительного клапана, настроенного на аварийное давление. При перегреве клапан сработает, сбросит пар и никакого взрыва не произойдет. Так что и регуляторы тяги вроде бы ни к чему. Утверждение верно лишь отчасти, поскольку без автоматики отопитель частенько будет набирать критическую температуру, а клапан после 2—3 срабатываний банально потечет. Да и управлять температурой воды в ручном режиме довольно сложно.

Регуляторы тяги для котлов существующие типы и их отличие

Существует множество способов поддержания заданной температуры в топке. По принципу действия, конструкции регуляторов делятся на два типа:

Механический регулятор тяги

Принцип действия основан на способности некоторых материалов расширяться и сжиматься при изменении внешней температуры. Датчик и механизм привода объединены в одном корпусе. Регулятор горения котла устанавливается в верхней части топки (1), где температура достигает максимального значения. Датчик представляет собой герметичную емкость со штоком.

Внутри жидкость, которая меняет объем под воздействием температуры (2). На шток давит пружинный механизм, соединенный с рычагом управления заслонкой (3). В холодном состоянии шток максимально утоплен, под давлением пружины.

Рычаг (3) находится в верхней точке. С помощью цепи (4) рычаг соединяется с воздушным клапаном (зольной дверцей). Клапан (5) находится в открытом состоянии, насыщенный кислородом воздух (6) поступает в топку. Топливо горит с максимальной интенсивностью.

При повышении температуры, жидкость в датчике расширяется, и преодолевает давление пружины. Рычаг (3) начинает опускаться, и цепь (4) закрывает воздушный клапан (5). Тяга уменьшается, интенсивность горения снижается. Цикл повторяется постоянно, вслед за колебаниями температуры.

С помощью винтового регулятора (7) можно корректировать силу сжатия пружины, устанавливая порог срабатывания датчика.

Следующий вариант механического регулятора использует биметаллическую пружину. Под воздействием температуры, пружина (1) меняет положение штока (2). Он в свою очередь двигает управляющий рычаг (3). Как и в первом варианте, заслонкой управляет цепь (4). Эта конструкция также может настраиваться: с помощью винтовой рукоятки (5) меняется усилие на пружине.

В обоих случаях грубая калибровка производится перестановкой звеньев цепи в точке крепления (ее можно удлинить или укоротить).

Преимущества механических регуляторов в их автономности. Достаточно один раз отрегулировать температуру: синхронизировать угол открывания клапана, и можно не беспокоиться за тягу в котле. К достоинствам можно отнести и невысокую стоимость.

Есть и недостатки:

• Датчик работает на основании температуры в топке, нет связи с реальной температурой в помещении. То есть, регулятор работает условно. При изменении погодных условий (когда температуру теплоносителя можно снизить), приходится заново калибровать регулятор тяги.
• Главная проблема – невысокая точность и инертность. Это конструктивная особенность, улучшить показатели невозможно.

Вне зависимости от конструкции, большинство механических регуляторов выглядят так:

Электронный регулятор тяги

Для любителей полной автоматизации и высокой точности управления – предлагаются электронные блоки управления. Автоматический регулятор тяги отслеживает не только температуру в топке, но и контролирует теплоноситель. Можно настроить модуль на температуру воздуха в помещении. Базовая конфигурация включает в себя блок управления, оснащенный датчиками температуры, и вентилятором. То есть, кроме регулирования естественной тяги (с помощью заслонки), можно гнать кислород принудительно. Это повышает эффективность горения, особенно при неблагоприятной погоде.

В зависимости от комплектации (соответственно и стоимости), электронный регулятор оснащается различным количеством датчиков. Меняются и функции: можно запрограммировать экономный режим, или напротив: быстрый прогрев помещения. Например, если вы приехали зимой на промерзшую дачу.

Вам остается лишь подбрасывать топливо (некоторые датчики подают сигнал, когда дрова или уголь заканчиваются). Есть даже системы автоматической подачи твердого топлива, но это тема другой статьи.

Преимущества очевидны: высокая точность, возможность контроля за температурой в помещении, множество дополнительных функций. Есть возможность усилить тягу с помощью вентилятора. Можно подключить к модулю управления циркуляционный насос теплоносителя.

Недостатки:

Принцип работы

Принип работы твердотопливного котла

Если в старых моделях твердотопливных агрегатов для регулирования подачи воздуха нужно было открывать или закрывать дверцу зольника вручную, а температуру отслеживать наглядно по термометру , то уже в новых котлах устанавливается автоматический регулятор тяги. Этот прибор является энергозависимым, в его функции входит и распахивание, и закрытие заслонки зольника в зависимости от температуры воды в емкости.

Учитывая неточность настройки и зависимость работы агрегата от естественной тяги в дымоходе, вместо неэффективного терморегулятора, был установлен вентилятор для подачи нужного объема воздуха в камеру сгорания. А уже работу вентилятора обеспечивает контроллер, принимающий информацию о состоянии теплоносителя с датчика.

Контроллер состоит из экрана и пульта управления, предназначен для выставления необходимой температуры теплоносителя. Модели, не имеющие такого комплекта, могут быть оснащены ею, установка вентилятора производится на монтажной пластине, но предварительно нужно отсоединить дверцу зольника.

Настройка температуры теплоносителя осуществляется независимо от внешних условий.

Чтобы поддерживать температурный режим в помещении с учетом уличных условий, можно установить дополнительную автоматическую систему с расширенным набором возможностей: выносные регуляторы температуры, датчик наружного воздуха.

Для их подключения подходят как проводной, так и беспроводной способ. Благодаря полученной информации от датчиков, поддерживается выбранный температурный режим в доме. Это наиболее рациональный прием.

Предохранительный клапан

В современных автоматических моделях, есть и система розжига, и контроль пламени, и непрерывная подача топлива. Для розжига предусмотрен электрический элемент накаливания, включающийся после подачи пеллет шнековый контейнер в горелку.

Устойчивое пламя, зафиксированное фотодатчиком в виде импульса переданного на контроллер, является сигналом для отключения электророзжига. В процессе работы, в шнек подаются гранулы из бункера, объем которого способен обеспечить теплом помещение в течение нескольких дней, без участия человека.

Твердотопливные агрегаты с автоматической системой управления, помимо вышеперечисленных приборов, оснащаются еще и приборами безопасности, в частности, предохранительным клапаном.

Он необходим для сброса воды из котлового бака в случае ее перегрева, для стабилизации давления, а также обеспечивает надежную защиту обшивки от разрушения. Котел может комплектоваться датчиком перегрева, сигнализирующего о превышении температурного режима на начальном этапе.

Итак, котлы могут оснащаться:

1. Датчиком контроля тяги.
2. Датчиками уровня воды в рубашке.
3. Вентилятором – дымососом.
4. Регистраторами давления.
5. Циркуляционным насосом.
6. Датчиком расхода топлива и воды для ГВС.
7. Датчиками уровня пеллет, либо угля в емкости.

Все эти приборы взаимосвязаны с контроллером, производящим управление и сигнализирующего об экстренных ситуациях. Самые навороченные устройства имеют функцию удаленного управления, где посредством интернета и мобильных приложений можно управлять автоматикой.

https://youtube.com/watch?v=a1lXt4mERHE

Первый пуск и Розжиг

Внимание ! Розжиг твердотопливного котла с помощью горючих жидкостей запрещён!

1 Через загрузочную дверцу уложить на бумагу сухие мелкие щепки и открыть заслонку на дымоходе. Закрыть загрузочную дверцу и через зольниковую дверцу разжечь бумагу и щепки. Закрыть зольниковую дверцу и полностью открыть воздушную заслонку.

2 Через загрузочную дверцу на разгоревшиеся щепки наложить небольшой слой более крупного дерева. Дождаться пока крупные поленья хорошо разгорятся и доложить основное топливо ровным слоем по всей глубине топки до нижней кромки загрузочной дверцы.

При разогреве котла в нём могут конденсироваться пары из уходящих газов стекающие по внутренним стенкам топки, из-за этого может сложиться впечатление, что котёл течёт. Как только температура воды на входе в котёл превысит 60°C — конденсация прекратится.

3 Настройте механический регулятор тяги см. ниже.

4 Для предотвращения спекания угля рекомендуется сначала нагреть воду в котле дровами до температуры не менее 60°С, после чего начать загрузку угля. Постепенно и равномерно загрузить уголь в количестве, достаточном для образования слоя высотой примерно 50-60 мм, после чего прекратить загрузку на срок 15-20 минут для воспламенения топлива. После загрузки закрыть загрузочную дверцу и открыть воздушную заслонку.

Когда разгорится первый слой основного топлива (примерно 2/3 загруженного) на слой несгоревшего топлива загружается новое топливо. Для работы котла в номинальном режиме необходимо поддерживать слой топлива на трубах около 150-250 мм.

По мере прогорания топлива в котле его следует догружать также ровным слоем по всей глубине топки.

5 Если пламя горящего топлива станет тёмно-красного цвета — следует увеличить тягу открыв сильнее заслонку подачи воздуха или заслонку в дымовом канале. После того как пламя станет жёлтого цвета прикрыть заслонку подачи воздуха.

Изменяйте подачу воздуха до тех пор, пока пламя не станет соломенного цвета с оранжевыми языками. Всегда контролируйте наличие пламени в топке, огонь с выделением дыма и тлеющий огонь приводят неэффективному сжиганию топлива и образованию смолы в дымовой трубе.

6 Мощность котла в грубых пределах может быть изменена заслонкой на патрубке дымоудаления. Для увеличения температуры необходимо открыть заслонку (шибер) и установить ручку управления регулятора тяги на отметку более высокой температуры, для уменьшения — частично закрыть шибер и установить ручку управления регулятора на отметку более низкой температуры.

Также мощность котла можно регулировать загрузкой топлива, крупные куски и маленькое количество топлива дают низкую мощность, а мелкие куски с совместно с большим количеством загрузки — высокую.

7 При длительном горении колосниковые решётки следует периодически прошуровать чтобы слой спёкшейся золы не препятствовал подводу воздуха для горения.

8 Для останова котла дождитесь полного прогорания топлива или прекратите подачу воздуха в топку твердотопливного котла закрыв воздушную заслонку.

При необходимости аварийного останова твердотопливного котла, осторожно откройте загрузочную дверцу, выньте с помощью дополнительных устройств горящее топливо из топки и затушите изъятое топливо водой

Как настроить регулятор после установки

Для того чтобы правильно настроить прибор после его установки необходимо в точности следовать пошаговой инструкции:

1. Дверцу котла открыть и не закрывать цепочкой. Это делается для того, чтобы впустить воздух.
2. Винт-фиксатор на регулировочной рукоятке ослабляется.
3. Рукоятка вставляется на необходимый температурный режим, к примеру, 65С.
4. Ведется наблюдение за термометром на твердотопливном котле после того, как отметка достигнет 65С необходимо присоединить цепной провод к заслонке. Главное, полностью не закрывать заслонку. Она всегда должна находиться приоткрытой на пару миллиметров.
5. Затягивается винт-фиксатор.

Важно! У цепочки есть свободный ход, но он не должен превышать 1 мм. После этого прибор проверяется во всех режимах, даже на самом максимальном. Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть

Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы

Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть. Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы

После этого прибор проверяется во всех режимах, даже на самом максимальном. Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть. Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы.

Уголь или дрова угасают постепенно поэтому твердотопливным термогенераторам необходимо чуть больше времени для остывания, чем другому аналогичному оборудованию.

Если регулировать тягу вручную

Количество воздуха, проходящего через топку твердотопливника, а значит и силу его горения (отдаваемую мощность), можно регулировать вручную, открывая или закрывая крышку поддувала (воздушную заслонку). Т.е. за котлом нужно постоянно следить.

Без автоматизации вполне возможна ситуация, когда заложили топлива много и дали максимум воздуха, чтобы оно побыстрее разгорелось

Затем котел оставили без надзора по любой причине, а когда на него обратили внимание, то обнаружилось, что температура теплоносителя уже 100 град, предохранительный клапан шипит, в котле грохот – пар вырывается в систему…. Контроль за работой котла в корне отличается от обслуживания большой теплоемкой печи без водяного контура

С печью можно забыть открытую заслонку, так как вся энергия от закладки топлива уйдет на разогрев большой тяжелой конструкции и перегрев воздуха в доме. Любая массивная печь на это рассчитана. В котле же забор мощности осуществляется движущимся теплоносителем, и если тепла окажется излишне много, то жидкость вскипит, котел перегреется…

Контроль за работой котла в корне отличается от обслуживания большой теплоемкой печи без водяного контура. С печью можно забыть открытую заслонку, так как вся энергия от закладки топлива уйдет на разогрев большой тяжелой конструкции и перегрев воздуха в доме. Любая массивная печь на это рассчитана. В котле же забор мощности осуществляется движущимся теплоносителем, и если тепла окажется излишне много, то жидкость вскипит, котел перегреется….

Как сделать тягу Панара регулируемой своими руками?

Если вы не знаете, как отрегулировать тягу Панара в гаражных условиях, мы советуем вам следовать представленному ниже алгоритму. Итак, в первую очередь следует сказать о том, что даже просевшие пружины приводят к смещению моста с отведённой ему точки. Поклонникам «заниженных» автомобилей и тем, кто, напротив, предпочитает ставить под пружины машины высокие прокладки, которые бы обеспечили средству передвижения возможность , переделка штатной тяги на реактивную нужна, как никому.

Чтобы приступить к переоборудованию поперечной штанги, нам нужно запастись:

• 2 сгонами рулевых тяг от ВАЗ 2108. Проследите за тем, чтобы втулки были гранёными и к ним подходил гаечный ключ. Одна сторона должна иметь правую резьбу, а другая – левую;
• сгоном рулевой тяги, имеющей вид двухстороннего болта с резьбой разной направленности;
• 2 гайками, с правым и левым шагом.

Устройство терморегулятора тяги

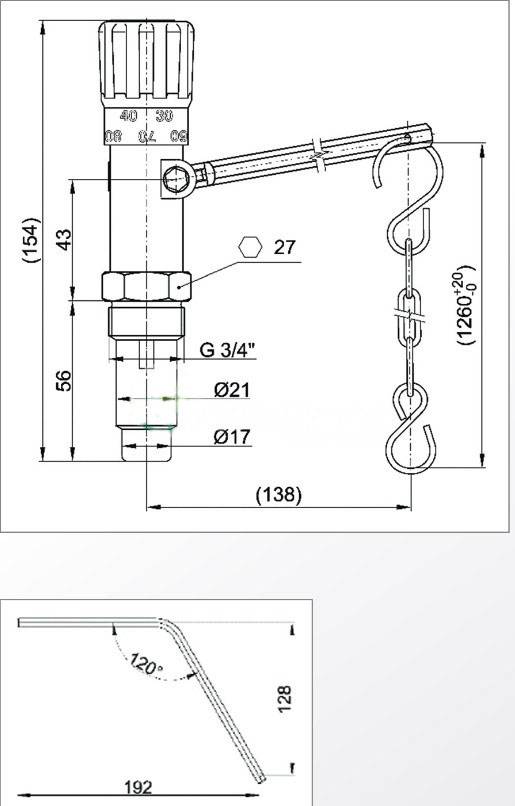

Терморегулятор представляет собой достаточно простой и надежный механизм. Ориентировочно на рисунке-схеме показано устройство регулятора тяги, из каких элементов состоит конструкция приспособления.

Основную задачу в механизме выполняет термочувствительный элемент, который при взаимодействии с пружиной играют роль датчика контроля температуры котла. При повышении и понижении температуры котла за рамки установленной нормы, пружина и термочувствительный элемент приводят в действие рабочую часть приспособления. Погружная гильза взаимодействует со штоком, который непосредственно связан с исполнительным механизмом.

За счет механического привода рабочая часть связана с заслонкой тягового отверстия. Действующий регулятор тяги в определенных условиях закрывает или приоткрывает заслонку, регулируя площадь входного отверстия. Простейшее механическое действие действует как регулятор температуры отопительного агрегата. Заслонка сильнее закрыта, котел переходит на режим скудного снабжения воздуха. Заслонка приоткрыта сильнее, в топку поступает больше воздуха, интенсивность горения соответственно увеличивается, температура нагрева теплоносителя увеличивается. Все просто и понятно.

Установка регулятора подробно описана в технической документации на котельное оборудование. Инструкция рассказывает о том, как правильно установить приспособление на действующий котел и каким образом выполнить настройку.

Заключение

Регулятор тяги  для твердотопливного котла– это простейшее средство автоматизации, полностью энергонезависимое. Это его главное достоинство наряду с невысокой стоимостью. Недостаток же заключается в невысокой точности регулировки температуры воды в рубашке отопителя, что на бытовом уровне не играет большой роли, поскольку регулировка системы по температуре теплоносителя является косвенной. Прямое регулирование – это работа по температуре воздуха, что реализовывается более сложными средствами автоматизации.
