Монтаж металлопластиковых труб своими руками

Монтаж металлопластиковых труб можно выполнить своими руками. Принципиального отличия от монтажа пластика нет. Для монтажа систем из РЕ-Х или полипропилена не нужны дорогостоящие инструменты или оборудование.

Необходимые инструменты и материалы

Для резки и зачистки труб понадобится специальный труборез или болгарка, круглый напильник.

Для сварки полипропилена понадобится специальный паяльник с насадками (см. фото):

Для монтажа системы с помощью фитингов – два разводных ключа и пресс-клещи (ручной механический пресс).

Чертежи и схемы

Любую работу необходимо начинать с чертежа или схемы. Сначала начертить разводку сантехнической системы, подсчитать количество всех материалов и лишь затем покупать их. Это поможет не закупать лишнее и проложить разводку самым оптимальным способом.

Технология монтажа

Перед монтажом необходимо отрезать заготовки нужного размера, зачистить заусенцы.

Компрессионные фитинги соединяются с заготовкой очень просто:

  • открученная обжимная гайка надевается на заготовку;
  • заготовка вставляется в фитинг;
  • гайка закручивается вручную; затем затягивается гаечными ключами примерно на оборот с четвертью.

Пресс-фитинги монтируются следующим образом:

  • на конец заготовки надеть гильзу, внутрь заготовки до упора вставить внутренний вкладыш;
  • фитинг с заготовкой вставить в пресс-клещи и сжать до упора ручки пресса. На гильзе появятся четкие отпечатки от зажимов пресса.

Ход работ

Перед диффузионной сваркой следует тщательно вытереть конец заготовки от пыли, грязи, песка, заусенцев и обезжирить с помощью спирта.

На сварочный аппарат устанавливается нужная насадка, температура нагрева выставляется 260°С. Паяльник прогревают в течение примерно 6-8 минут, затем он сам поддерживает нужную температуру.

В насадки вставляются нужный фитинг и торец заготовки, прогревают 6 секунд для диаметра трубы 20 мм, для диаметра 25 мм – 7 секунд, для диаметра 32 мм – 8 секунд.

Очень быстро вставляют заготовку в фитинг до упора, прижимают не меньше 10 секунд. Затем соединение 7-8-10 минут не трогают – дают пластмассе остыть и полимеризоваться.

Детально ход работ можно рассмотреть на нашем видео:

Особенности монтажа

Если после обжима пресс-клещами на гильзе не образовались четкие кольцевые следы от клещей – соединение следует обрезать и собрать с помощью нового фитинга и новой заготовки. На поврежденный кончик трубки монтировать новый фитинг нельзя.

Гибка полиэтиленовых заготовок производится с помощью трубогиба или станка Вольнова. Можно изогнуть заготовку руками – но радиус изгиба при этом получается большой.

Через каждые 0,5-0,8 м трубопровод должен быть закреплен в специальных держателях-клипсах- это поможет сохранить свою форму.

Проверка водопровода

После сборки всей системы необходимо заполнить ее водой из сети, выпустить воздух и осмотреть все соединения. Можно завернуть все соединительные узлы в туалетную бумагу – на ней очень хорошо будут видны капельки влаги.

Как осуществляется монтаж различных видов фитингов для металлопластиковых труб

В переводе, слово fitting означает: устанавливать, монтировать. В трубопроводах фитингами называют элементы соединения на окончании участков трубы.

При монтаже системы водопровода применяют такие виды фитингов для металлопластиковых труб:

  • муфты;
  • переходники на резьбовое соединение;
  • тройники;
  • компенсаторы;
  • колени.

Профессионалы зачастую применяют именно пресс-фитинги. Они позволяют герметично соединить два участка трубы и надежно их зафиксировать.

Для такого вида фитингов используют пресс-клещи. Они позволяют значительно увеличить срок службы такого соединения. Правда, в случае необходимости замены фитинга он может быть только отрезан вместе с небольшим участком трубы и заменен на новый. Эта процедура выглядит следующим образом:

  1. труба обрезается при помощи особых ножниц;
  2. калибратором обрабатывается окончание трубы, ровняется место среза и убирается внутренняя фаска;
  3. фаскоснимателем проходятся по внешнему краю трубы;
  4. гильза снимается с фитинга и осматриваются уплотнительные кольца (на отсутствие повреждений);
  5. пройдя проверку, гильза снова ставится на место;
  6. в трубу вставляют штуцер соединителя;
  7. над гильзой ставят пресс-клещи и прижимают ручки инструмента.

Одну гильзу нельзя обжимать более одного раза. Поэтому при неправильной установке такой фитинг подлежит замене.

Вместе с пресс-фитингами применяют и компрессионные виды фитингов (относятся к разборным видам). Они представляют собой комплект из накидной гайки, втулки, резиновых уплотнителей и фиксирующей цанги.

Затягивают такой фитинг при помощи двух гаечных ключей. Делать это необходимо в таком порядке:

  1. Труба предварительно подготавливается.
  2. На этот отрезок трубы насаживается гайка, после нее – обрезное кольцо, а потом труба вставляется в корпус фитинга.
  3. Перед затягиванием гайки необходимо сделать подмотку ФУМ-лентой (2-3 витка от края резьбы, удерживая ленту в натянутом состоянии). Далее резьба смазывается подсолнечным маслом для дополнительной защиты от протечек.
  4. Гайка крутится вручную до упора. Только после этого одним гаечным ключом фиксируем фитинг, а вторым подтягиваем саму гайку.

Такое соединение имеет ряд преимуществ:

  • нет необходимости в применении дорогостоящего оборудования;
  • не нужны специальные знания и навыки;
  • возможность демонтажа соединения в случае необходимости.

Есть у этого вида фитингов для металлопластиковых труб и свои минусы:

  • большие перерывы в пользовании отопительной системы или некачественная установка фитинга могут привести к ослаблению соединения;
  • периодически требуется замена резиновых уплотнителей (частоту их замены определяют в зависимости от условий эксплуатации водопровода или отопительной системы).

Из-за конструктивных особенностей разных видов металлопластиковых труб (разница в свойствах пластика и металла) каждый материал в составе трубы имеет свой коэффициент расширения. Поскольку протекающая жидкость имеет большой температурный диапазон, в местах соединения возникают со временем протечки. Это одна из причин, по которой все виды металлопластиковых труб монтируют не в натяжку.

Крепежами трубу фиксируют на стене, с шагом 1 метр. Крепеж саморезом фиксируется на горизонтальной или вертикальной поверхности, а в него вставляется труба.

После монтажа системы водопровода необходимо проверить ее на отсутствие протечек:

смонтированные трубы подсоединяют к гибким шлангам смесителя или водонагревателя, визуально осматривается целостность соединений;
особое внимание уделите тройникам и другим разветвителям (откройте краны в точках водозабора и медленно прокрутите кран подачи воды);
данный этап проверки лучше делать с напарником (одновременно с подачей воды нужно контролировать ее выход из конечных точек), после промывки водопровода конечные точки водозабора закрываются, и система проверяется под давлением;
для наглядности можно провести по местам соединений элементов системы бумажной салфеткой (для выявления возможных протечек).

Читайте материал по теме: Виды полипропиленовых труб

Монтаж фитингов: основные правила

Фитинги и металлопластиковые трубы соединяются в один трубопровод сразу несколькими способами. И конкретная технология монтажа фитингов зависит от способа фиксации соединительного элемента на трубе. То есть, для разъемных, компрессионных и неразъемных фитингов будут использоваться разные технологии монтажа. И для понимания данного процесса мы рассмотрим каждую технологию отдельно, во всех подробностях.

Установка разъемного фитинга на металлопластиковую трубу

Данный способ монтажа фитингов основан на возможности многократного монтажа и демонтажа подобного соединительного элемента. Ведь разборный фитинг состоит из металлического корпуса, на торцах которого нарезана внешняя резьба, монтажной гайки и разъемного кольца, надеваемого на трубу.

Сам монтаж происходит по следующей схеме. Труба обрезается под прямым углом к направлению движения потока. Фитинг разбирается на составные элементы.  На трубу надевают монтажную гайку и разъемное кольцо, сдвигая эти детали на 5-10 сантиметров от торца трубы. В торец трубы ввинчивают штуцер корпуса.

Причем край трубы должен упереться в особый паз на корпусе фитинга.

К месту контакта трубы и корпуса фитинга перемещают разъемное кольцо и монтажную гайку. Кольцо должно поместиться внутри гайки. Зафиксировав свободный конец фитинга, монтажную гайку навинчивают на корпус соединительного элемента сперва руками, а затем и накидным ключом.

Герметичность соединения обеспечивается круговым обжимом трубы, надетой на штуцер корпуса фитинга. Обжимное усилие передает разъемное кольцо, а источником нагрузки выступает резьбовая пара на корпусе и монтажной гайке.

Установка компрессионного фитинга

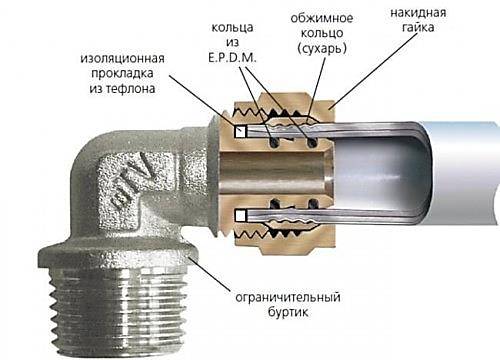

Фитинги компрессионные для металлопластиковых труб собираются из корпуса, по краям которого нарезана наружная резьба, обжимного кольца и накидной гайки. Причем, в отличие от разъемного соединения, компрессионные изделия собираются всего один раз.

Повторный монтаж демонтированного компрессионного фитинга не рекомендован, хотя и возможен.

Как монтируют такие изделия? Да практически точно так же, как и разборные варианты. Например, компрессионные фитинги для металлопластиковых труб valtec устанавливают на трубу следующим образом.

Трубу обрезают под прямым углом. Для этого можно использовать обычную ножовку по металлу, но лучшим вариантом будет специальный труборез. Обрезанный торец калибруют, подправляя габариты и устраняя отклонения от круглой формы. На трубу надевают накидную гайку и обжимное кольцо. Причем кольцо надевают после гайки. В торец трубы вставляют штуцер корпуса фитинга. Поверх места контакта штуцера и трубы монтируют кольцо, которое поджимают накидной гайкой.

В итоге, труба фиксируется на штуцере обжимным усилием от резьбовой пары, передаваемым на внешнюю стенку трубы обжимным кольцом.

Монтаж пресс фитинга

Этот способ установки соединительного элемента отличается от всех вышеописанных вариантов. Ведь пресс-фитинг состоит из такого же корпуса, как и резьбовые изделия, с такими же штуцерами на торцах, только вместо накидных гаек данный вариант оборудован особой гильзой, запрессовывающей место контакта трубы и фитинга.

Именно поэтому все пресс фитинги на металлопластиковые трубы монтируются только с использованием особого инструмента – гидравлической пресс — машины.

Монтаж металлопластиковых труб с помощью пресс фитингов

А сам процесс монтажа выглядит следующим образом.

Предназначенная под прессовку труба обрезается под прямым углом. Торец изделия обрабатывается специальным инструментом – калибровщиком, который не только выравнивает срез, но и снимает фаску с края трубы. На трубу надевают гильзу, а в торец трубы вставляют штуцер корпуса фитинга.

Все соединение помещают в тиски пресс – машины и запрессовывают.

https://youtube.com/watch?v=MXpDpYPmcnc

Этот способ монтажа фитинга не предполагает возможности демонтажа соединительного элемента. Кроме того, данная технология не реализуется в ручном режиме – для нее нужен специальный пресс. Однако, в отличие от резьбовых соединений, пресс — фитинги обеспечивают практически 100-процентную герметичность. Поэтому данный тип монтажа будет оправдан в условиях последующей недоступности места стыковки.

Правила монтажа металлопластиковых изделий

Установка и соединение трубопроводов из любых пластиковых изделий, включая полипропиленовые трубы, должна выполнятся с соблюдением следующего свода правил:

  • хранение металлопластиковых бухт выполняется в закрытых помещениях при комнатной температуре воздуха, не допускается размещение труб на расстоянии менее 1 м от отопительных приборов;
  • монтажные работы осуществляются при температуре не ниже 10;
  • в случае транспортировки изделий в условиях минусовых температур, перед соединением трубы должны выдерживаться в отапливаемом здании в течении суток;
  • бухты нельзя скидывать с высоты при разгрузке;
  • открытая укладка трубопровода допустима при отсутствии воздействий на трубы ультрафиолетовых лучей и механических повреждений, в противном случае размещать их необходимо внутри изоляционно-защитных кожухов;
  • прежде чем соединять трубопровод необходимо завершить все сварочные работы и ремонтные процессы, связанные с повышенной пожарной опасностью;
  • открытая укладка металлопластиковых изделий выполняется после реализации отделочных работ;
  • укладка трубопровода должна выполняться со строгим соблюдением допустимого радиуса изгиба металлопластиковых труб, который отличается для ручного и механического сгибания;
  • для проводки трубопровода сквозь стену либо междуэтажное перекрытие нужно использовать защитные металлические гильзы.

При укладке необходимо учитывать высокую эластичность металлопластиковых изделий

Важно не допустить перегибов и провисаний, которые в совокупности с линейным расширением могут стать причиной деформации трубопровода

Для фиксации линий на стенах используются скользящие клипсы. При реализации горизонтальной разводки шаг фиксаторов составляет 50 см, при вертикальной укладке – 1 м. Использовать клипсы с жесткой фиксацией запрещается.

Последовательность монтажа водопровода из металлопластиковых труб

Трубы из металлопластика по совокупности эксплуатационных характеристик являются лучшим материалом для обустройства систем горячего и холодного водоснабжения. Монтаж водопроводных коммуникаций выполняется по следующему алгоритму:

  1. Рисуется базовая схема трубопровода, на основе которой составляется монтажный чертеж, где указывается разводка систем в здании. Общим правилом для всех пластиковых труб (полиэтиленовых, полипропиленовых) является соблюдение минимального количества соединений.
  2. На основании монтажной схемы определяется требуемая длина линий и количество фитингов для их стыковки между собой.
  3. На схеме размечаются места фиксации трубопровода на стенах, подсчитывается количество крепежных клипс.
  4. Подбираются соединители – фитинги. Если все работы планируется выполнять своими руками либо вы лишены возможность приобрести пресс-клещи, отдавайте предпочтение компрессионным фитингам, если же предполагается скрытая укладка трубопровода (бетонирование в стену), нужно использовать прессовые фитинги.
  5. Согласно проектной схеме осуществляется монтаж трубопровода своими руками – выполняется разводка линий, их стыковка с помощью фитингов и фиксация на стенах.
  6. По завершению установки внутреннего трубопровода и его подключения к наружным коммуникациям система проверяется на предмет протечек, выявленные протечки устраняются затяжкой фитингов.

Учитывайте, что фитинги являются слабым местом любого пластикового трубопровода, поэтому экономить на соединительных элементах крайне не рекомендуется.

Монтаж металлопластиковых труб

Монтаж металлополимерных изделий выполняется с помощью двух видов фитингов – компрессионных (резьбовых) и прессовых, для их соединения не используется высокотемпературная сварка, поскольку качественно спаять между собой можно лишь композитные трубы.

Основным преимуществом фитинговых соединения является предельно быстрый и простой в исполнении монтаж, для реализации которого не требуются специальные навыки. Также отметим, что посредством фитингов металлопластиковые трубы можно соединять с другими видами, в том числе со стальными, медными и нержавеющими.

Монтаж с помощью компрессионных фитингов

Компрессионный фитинг позволяет сделать разборное соединение, при необходимости подлежащее демонтажу, ввиду чего его стоимость выше, чем у прессового аналога. Конструкция компрессионного фитинга состоит из трех частей:

  • штуцера (металлического либо латунного корпуса);
  • обжимного кольца;
  • накидной гайки.

Для установки данного фитинга не требуется специальный инструмент – накидная гайка фитинга имеет резьбу, что позволяет затянуть ее с помощью универсального гаечного ключа либо рожнового ключа соответствующих размеров.

Компрессионные фитинги выпускаются в обширном ассортименте типоразмеров, вы можете приобрести уголки, переходники, тройники, крестовины и водоразетки (прямые муфты).


Компрессионный фитинг

Отметим, что компрессионным фитингам нужен периодический ремонт и обслуживание, поскольку из-за склонности металлопластика к линейному расширению в местах стыковки отдельных частей трубопровода могут появляться протечки, которые устраняются подтяжкой фитинга. Это накладывает ограничение на возможность скрытого монтажа трубопроводов, предусматривающего бетонирование труб внутри стен и половых перекрытий.

Для соединения сегментов с помощью компрессионных фитингов вам потребуется инструмент:

  • ножницы для полимерных труб (можно заменить ножовкой по металлу либо болгаркой);
  • мелкозернистая наждачная бумага, напильник;
  • калибратор.

Монтаж металлопластиковых труб своими руками выполняется по следующей инструкции:

  1. Труба распрямляется, вымеривается и отмечается требуемое место среза.
  2. По предварительной разметке труба обрезается под прямым углом.
  3. С торцевой части среза с помощью напильника либо наждачки удаляются заусеницы, затем изделию придается округлая форма посредством калибратора;
  4. На сегмент одевается накидная гайка и обжимное кольцо, которое размещается на расстоянии 1 см от среза.
  5. Труба одевается на штуцер фитинга, после чего вручную закручивается накидная гайка. Когда ход гайки замедляется, она дотягивается с помощью рожковых ключей на 3-4 оборота.

При затяжке фитинга важно не переусердствовать – после сборки система проверяется на течь и, при необходимости, дотягиваются проблемные соединения

Монтаж с помощью прессовых фитингов

Пресс-фитинги дают неразъемное соединение, которому не требуется ремонт и обслуживание, что позволяет выполнять скрытую укладку трубопроводов. Такие фитинги выдерживают давление в 10 Бар, а срок их службы доходит до 30 лет.

Для соединения металлопластиковых труб с помощью прессовых фитингов, помимо трубореза, калибровщика и наждачной бумаги вам потребуются пресс-клещи. Это инструмент, посредством которого выполняется обжатие гильзы фитинга вокруг трубы. Стоимость пресс-клещей варьируется в пределах 1-3 тысяч рублей, инструмент представлен в ассортименте всех компаний, реализующих металлополимерные изделия.


Пресс-фитинг

Технология монтажа металлопластиковых трубопроводов следующая:

  1. Труба размечается и нарезается под прямым углом на участки требуемой длины.
  2. Посредством развертки либо наждачной бумаги место среза очищается от заусениц.
  3. Калибратором устраняется овальность, возникшая при нарезке.
  4. Сегмент до упора вставляется в фитинг так, чтобы он размещался между штуцером и обжимной гильзой.
  5. С помощью пресс-клещей гильза обжимается до характерного щелчка инструмента. Если обжатие выполнено правильно, на поверхности гильзы образуются два одинаковых по размеру кольца.

Существуют фитинги, в которых обжимная гильза и штуцер идут отдельно. В таком случае вам потребуется сначала одеть на трубу гильзу, после чего зафиксировать ее на штуцере, сдвинуть гильзу в крайнее положение и обжать клещами.

Преимущества и недостатки данных труб

Первым преимуществом является простота монтажа– быстро и легко с этой работой может справиться даже непрофессионал. Металлопластиковые трубы универсальные, по ним транспортируют холодную и нагретую до кипения воду. Цена по сравнению с металлическими трубами тоже отличается в выгодную сторону.

К достоинствам относится прочность, отсутствие линейного растяжения, засоренности. Внешний вид не портит интерьер, а гладкие поверхности обеспечивают хорошую пропускную способность.

Но и эти изделия для транспортировки воды не идеальны, у них имеются недостатки. Пластик и содержащаяся в нем фольга по-разному расширяются от теплового воздействия. Это приводит к ослаблению стыков и необходимости проводить профилактическую обжимку. Поэтому непрактично укладывать их в штробы. Кроме того, металлопластиковые изделия плохо противостоят гидроударам.

Категории трубопроводной арматуры

Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40

Лучшие металлопластиковые трубы 32 мм

Трубопроводы с этим размером используются для подвода воды, в качестве стояков в небольшом загородном доме, в системах водоснабжения. Универсальность применения повышает требования к используемым трубам и фитингам. Это учитывают ведущие производители и мы рекомендуем приобретать изделия только известных брендов

Наша команда советует обратить внимание на две серии европейских производителей, которые отличаются хорошими техническими характеристиками и длительным сроком эксплуатации

Uponor MLC S 40

Многослойная труба для систем отопления, питьевого водоснабжения предназначена для работы под давлением до 10 атмосфер. Внутренний и внешний слой выполнен из термостойкого полиэтилена, что обеспечивает стабильную работу при температуре 90 градусов. Армирование продольно сваренным алюминием обеспечивает отсутствие линейного расширения, защиту от диффузии кислорода. Высокое качество используемого клея обеспечивает срок службы не менее 50 лет.

Можно использовать для скрытого и внутреннего монтажа. Белый цвет гармонично вписывается в интерьер, а отсутствие линейного расширения помогает экономить на кронштейнах крепления. Отличительная особенность – хорошая гибкость. Это актуально для систем, прокладываемых в помещениях со сложной планировкой.

Достоинства:

  • Устойчивость к расслоению;
  • Гладкая внутренняя поверхность;
  • Высокое качество фитингов;
  • Минимальный радиус изгиба.

Недостатки:

На рынке можно встретить подделку.

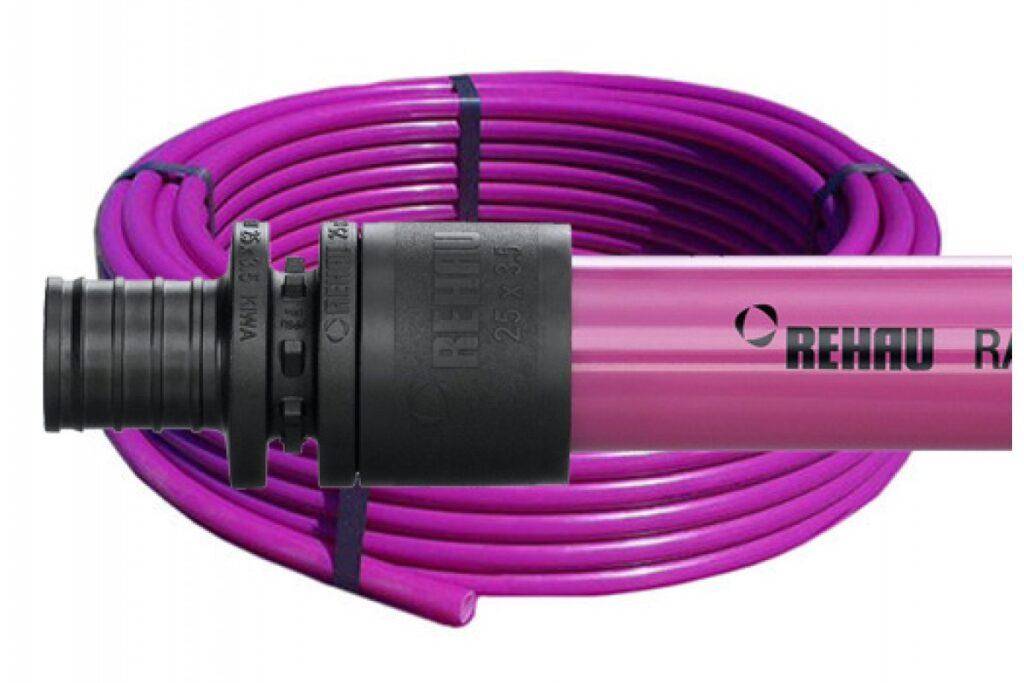

Rehau Rautitan pink 40

Эта линейка продукции разработана для систем теплоснабжения. Может использоваться для подключения радиаторов, в качестве стояков, в качестве теплого пола в больших по площади помещениях. При производстве используется термостойкий полиэтилен, который сшивается пероксидным методом. Особенностью материала является розовый цвет, который подчеркивает сферу применения изделий.

Работы по прокладке трубопровода можно выполнять при температуре до -10 ºС. Для монтажа разработан широкий ассортимент фитингов. Использование технологии стыковки на надвижной гильзе позволяет отказаться от уплотнительных колец и повысить надежность всей системы теплоснабжения.

Достоинства:

  • Высокая ударопрочность;
  • Допускается монтаж в стяжку;
  • Хорошая устойчивость к агрессивным химическим реагентам;
  • Срок службы 50 лет;
  • Выдерживает замерзание.

Недостатки:

Используется только с технической водой.

Функциональные особенности видов

Различные виды фитингов выполняют в конструкции трубопроводной системы свое назначение:

  • Муфты. Используются для соединения двух соседних элементов, расположенных на одной линии трубопровода.
  • Тройники. Более сложные элементы, предназначенные для монтажа дополнительных ответвлений от основной линии. Входы и выходы устройства могут иметь различные габариты, что позволяет регулировать интенсивность потоков в разделяемых линиях. Монтаж тройника в трубопровод производится стандартными способами: резьбовыми соединениями, либо накидными гайками.
  • Заглушки. Применяются достаточно редко, служат для полного перекрывания потока носителя по одной из веток трубопровода.
  • Краны. Также позволяют частично или полностью перекрывать распространение жидкости по магистрали.
  • Уголки. Применяются для организации поворота трубопроводной трассы. Угол поворота может составлять 45-120 градусов. Используются реже остальных элементов, поскольку большую часть углов можно пройти, попросту сгибая металлопластиковую трубу.
  • Крестовины. Позволяют организовать одновременно несколько отводов от подводящей магистрали.
  • Штуцеры. Для монтажа перехода с металлопластика на гибкий отвод.

Фитинги для металлопластиковых труб в Москве

Все представленные в разделе «Фитинги для металлопластиковых труб» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Фитинги для металлопластиковых труб”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Что такое пресс-фитинги

Поскольку металлопластиковые трубы нельзя сваривать, то их соединение осуществляется посредством дополнительных деталей для монтажа – фитингов.

Существует два вида соединений металлопластиковых коммуникаций: разъемные и неразъемные.

  • Для разборного стыка используют фитинги с накидной гайкой, которая выполняет роль пресса. Такие детали называются компрессионными.
  • Второй вид фитингов используется при монтаже неразъемных конструкций. Это детали без резьбы. Вместо гайки роль пресса выполняет стальная гильза. В процессе установки гильзу деформируют, вернуть ей первоначальную форму становится невозможным.

Следовательно, при монтаже металлопластиковых труб используют два вида пресс-фитингов:

  • обжимные;
  • надвижные.

Принцип действия у этих деталей одинаков. Отличие состоит в технологии монтажа. Для работы потребуется разный инструмент.

Пресс-фитинги для металлопластиковых коммуникаций выпускают из латуни или нержавеющей стали. Детали из латуни несколько дороже, но предпочтительнее стальных. Стальные пресс-фитинги в перспективе могут подвергнуться процессам коррозии. С латунными это исключено (при соблюдении технологии монтажа).

Разновидности

Сегодня, на рынке представлено большое разнообразие пресс-фитинговых соединений для металлопластиковых, из сшитого полиэтилена, стальных и медных труб.

Неразъемные. Установка такого вида фитингов предполагает использование гидравлической пресс-машины с микропроцессорным управлением. Ручной аналог этого устройства — пресс-клещи.

Соединение металлопластиковых труб при помощи неразъемных пресс-фитингов

В свою очередь неразъемные пресс-фитинги подразделяются на следующие виды:

  • тройники;
  • уголки;
  • соединительные муфты.

Используя любую из этих деталей, можно соединить два участка, например, металлопластиковых труб. На выходе вы получите прочное соединение.

Процесс установки пресс фитингов заключается в последовательности следующих этапов:

  • изначально нужно обработать торцы трубы;
  • затем на одно ее окончание надеть обжимную муфту;
  • вставить штуцер;
  • и заключительный этап: посредством специального инструмента нужно обжать муфту.

Компрессионные. Главное достоинство таких фитингов заключается в простом монтаже. К тому же подобные соединения получаются очень надежными и прочными. После демонтажа компрессионные пресс-фитинги можно использовать еще неоднократно.

Фитинги, принадлежащие к этому, виду сконструированы из: штуцера, обжимного кольца, накидной гайки.

Компрессионный пресс-фитинг для медных труб LUXOR TR 91/AC 15 мм

Монтаж компрессионных пресс-фитингов:

  1. Сначала вы должны определиться с длиной трубы. Для этого требуется замерить участок, где она будет располагаться, и к полученному значению прибавить 10 см и отрезать трубу.
  2. После надо обработать трубы калибратором. Таким способом вы подготовите края трубы для установки фитинга.
  3. На трубу надеваются разрезанные кольца и гайки.
  4. После этого штуцер надо смазать силиконовым материалом для того, чтобы надеть трубу.
  5. И последний штрих — закрутить гайку и подтянуть ее гаечным ключом.

В случае поломки компрессионные фитинги не обязательно менять полностью — достаточно достать износившуюся часть устройства и установить новую.

Аксиальный фитинг с надвижной гильзой PRO AQUA для соединения труб РЕ-Х и PE-RT

Цанговые. Такой вид соединений — самый дорогостоящий. Высокая цена объясняется тем, что сборку и разборку соединения можно осуществлять сколько угодно раз. Цанговые фитинги используют для обустройства системы отопления, подачи как горячей, так и холодной воды. Состоят они не только из резьбы, но и специального уплотнительного кольца — цанги, благодаря которому обеспечивается герметичность соединения двух труб.

Строение цангового фитинга: обжимное кольцо, основная часть, которая сделана из латуни, уплотнительная резиновая прокладка.

Устройство цангового пресс-фитинга

К разъемным цанговым соединениям относятся: крестовины, переходники, тройники и другие детали.

Стоит отметить, что в качестве тройников могут выступать не только цанговые, но и обжимные фитинги. Используя подобные соединения в системе можно выполнять любое ответвление. По способу изготовления они могут быть обычными и комбинированными. Вторые, в свою очередь, подразделяются на изделия с: наружной резьбой, внутренней резьбой, накидной гайкой.

Крестовина похожа на тройник. При помощи его на одном трубопроводе можно создавать сразу две ветки.

Монтаж цанговых пресс-фитингов:

  • делается предварительная разметка мест установки деталей на трубах;
  • при помощи трубореза или специальных ножниц надо отрезать необходимую длину трубы, ее края надо очистить от неровностей и заусенец;
  • далее снимается кольцо и гайка из фитинга и надеваются на подготовленную часть трубы;
  • на штуцер фитинга устанавливается труба, затем она выравнивается, а обжимное кольцо возвращается на свое место;
  • вручную закручиваются гайки, а после затягиваются ключом.

Действия перед применением клещей

Соединяя фитинг с металлопластиковой трубой методом опрессовки, важно придерживаться определенной последовательности действий. Сначала от бухты отмеряется требуемый отрезок

Для этого можно использовать либо рулетку, либо отметки на наружной поверхности изделия.

Мерная часть отрезается ножницами для труб из металлопластика

Важно добиться максимально ровного среза, который составляет прямой угол с центральной осью изделия. Если используются ножницы гильотинного типа, то их нижний край необходимо держать параллельно трубной поверхности, слегка в нее вдавливая

Далее торцы металлопластиковой трубы калибруются специальным инструментом. Применяемые калибраторы способны не только выровнять форму среза, но и снять внутреннюю фаску. Потом на трубу надевается обжимная гильза, снятая с фитинга, а его штуцер вставляется в срез. Торцы соединяющихся элементов плотно прижимаются. Место соприкосновения торцов должно быть изолировано уплотнительной прокладкой, которая предохранит элементы от электрокоррозии и обеспечит герметичность.

Положение трубы в гильзе контролируется, используя круглый вырез на ее краю. На следующем этапе используются пресс-клещи.

Резать трубы нужно специальным инструментом, чтобы не было заусенцев

Выводы и полезное видео по теме

Ролик подробно описывает, как правильно пользоваться ручными пресс-клещами для обжимки металлопластиковых труб. Автор дает полезные советы по эксплуатации оборудования и делится некоторыми секретами качественной обработки деталей для их последующего монтажа в систему подачи воды и отопления.

Видео-материал посвящен обжимному инструменту, работающему на гидравлике. Основным достоинством представленной модели является разъемная конструкция рабочей головки.

Это позволяет использовать пресс-клещи даже в неудобном месте и быстро осуществлять качественную опрессовку трубы. Прибор имеет специальный клапан, ограничивающий базовое давление.

Пресс-клещи, работающие на электрике, обладают массой достоинств и позволяют быстро осуществлять большое количество обжимных мероприятий. Головка делает полный оборот вокруг своей оси и легко адаптируется к сложным эксплуатационным условиям.

К минусам оборудования можно причислить внушительный вес, обязательное наличие под рукой розетки подключения к электросети и довольно высокую стоимость. Говорят, что для разовых ремонтно-монтажных работ нет смыла покупать оборудование такого уровня. Лучше взять его в аренду или вообще ограничиться обычной ручной моделью.

Ознакомившись с вышеизложенной информацией, подобрать подходящие пресс-клещи будет очень просто даже тем, кто редко занимается ремонтно-монтажными работами. Дополнительную консультацию дадут клиенту продавцы уже на месте в магазине.

Покупать слишком дешевый безымянный инструмент не стоит. Он не сможет обеспечить обжим надлежащего качества и быстро выйдет из строя.

Лучше обратить внимание на модели, выпущенные признанными мировыми брендами. Они делают свою продукцию из высокопрочных современных материалов и всегда предоставляют гарантию на определенный срок эксплуатации, техническое обслуживание и профессиональные ремонтные услуги

Хотите поделиться собственным опытом в сборке трубопроводов с использованием пресс-клещей? Вам известны технические тонкости, которыми есть смысл поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте тематические фото.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
