Разводка труб в ванной: разбор скрытой и открытой схем прокладки трубопровода

Определяем способ монтажа

Практика показывает, что разводку коммуникаций в санузле можно организовать тремя способами.

Способ # 1: Открытый

Предполагает прокладку магистралей поверх стен и пола. Используется при нежелании или невозможности прокладки труб в стенах. Главное достоинство – возможность постоянного контроля за состоянием трубопровода и легкий доступ к нему в случае возникновения аварийной ситуации. Кроме того, стоимость такой конструкции на порядок ниже и монтаж намного проще.

Однако внешний вид трубопровода, смонтированного открытым способом, оставляет желать лучшего. Неэстетичные коммуникации портят интерьер санузла. Поэтому их по возможности стараются замаскировать всевозможными экранами и коробами из гипсокартона или пластика и размещают на самых малозаметных участках помещения.

Кроме того, открытые коммуникации могут быть по неосторожности повреждены. Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами

Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами

Способ # 2: Закрытый

Трубы и соединения укладываются внутри стен, наружу выводятся только фитинги, к ним подключается сантехническое оборудование. Метод запрещен для использования на несущих стенах, которые нельзя штробить. Закрытый способ монтажа не нарушает оформление комнаты, поскольку инженерные коммуникации скрыты под облицовкой.

Кроме того, по неосторожности повредить такую магистраль невозможно. Однако, процесс монтажа и подготовки к нему намного сложнее, чем при проведении открытой укладки

Согласно строительным нормам элементы системы перед монтажом помещаются в специальную обсадную трубу, после чего укладываются в заранее подготовленные каналы, вырубленные внутри стен. После того, как магистраль будет уложена, стены заделывают и выравнивают, сохраняя плоскость.

Значимым недостатком закрытого монтажа можно считать отсутствие контроля за состоянием труб и необходимость в случае аварии демонтажа облицовки над пришедшим в негодность участком трубопровода.

Отверстия в стене после прокладки труб аккуратно заделываются, плоскость полностью выравнивается под финишную отделку

Способ # 3: Комбинированный

Магистрали укладываются поверх стен, после чего маскируются при помощи коробов или фальш-панелей. Сложность такой отделки заключается в том, чтобы проложить канализационные и водопроводные трубы достаточно близко, что позволит впоследствии закрыть их декором.

Кроме того, нужно хорошо продумать вид отделки, которая должна вписаться в оформление санузла и не загромождать его. Для маскировки труб чаще всего используются профилированные короба из гипсокартона, всевозможные пластиковые декоративные элементы или плитка.

Почему так важна качественная разводка труб в санузле

Качественная разводка водопроводных и канализационных труб в санузле важна для бесперебойной работы всех сантехнических устройств и приборов. Когда все элементы надежно и герметично соединены, то можно рассчитывать на хорошие отношения с соседями, так как шанс затопить их водой минимален. Тщательно рассчитав диаметр всех необходимых труб, и выполнив их качественный монтаж, можно рассчитывать на хороший напор на всех точках водозабора, а также бесперебойную подачу воды. Выполненный качественно и корректно ремонт в санузле поможет избежать неприятностей и забыть о ремонте на долгие годы.

Особенности ввода коммуникаций в квартиру

Чтобы система водоснабжения в ванной и туалете работала без протечек и аварийных ситуаций, необходимо учесть следующие рекомендации:

1. В новостройках на вводе трубопровода стоят специальные узлы. В старых домах следует вмонтировать запорные краны шарового типа. Это нужно, чтобы в случае ремонта иметь возможность перекрыть ток воды.
2. После запорной арматуры устанавливают фильтр очистки. Он задерживает примеси в воде, что увеличивает срок службы приборов, потребляющих воду.
3. Далее при необходимости монтируют приборы, измеряющие потребление жидкости.
4. За ними устанавливают манометры, чтобы иметь возможность следить за напором воды. Манометры нужны в тех случаях, когда в квартире имеются проблемы с давлением жидкости в магистралях.

Инструменты, приспособления и материалы для монтажа

Как уже было отмечено, смета будет включать только самые необходимые инструменты и материалы, цена которых может быть дополнительно уменьшена при оптовой покупке в одном торговом предприятии. В случае капитального ремонта в здании замена водопроводных труб обычно выполняется подрядчиком, но смета в таком случае будет включать сантехнические работы в общий перечень строительно-ремонтных работ. Однако при замене только трубопроводов, даже если приобрести некоторый инструмент для выполнения работ своими руками, общая стоимость будет гораздо меньше.

Примерный перечень необходимых инструментов и устройств состоит из:

• прибора для пайки пластиковых труб;
• трубореза для нарезки пластиковых труб;
• ударной дрели или перфоратора;
• болгарки 125 или 115 мм;
• ножовки по металлу (ее можно использовать вместо трубореза);
• обычного слесарного инструмента (молоток, набор отверток, пассатижи и пр.).

Весь инструмент для монтажа трубопроводов обычно продается в тех же магазинах, где и материалы. Следует также учесть, что, покупая инструмент и материалы вместе, общая цена будет уменьшена за счет скидки. Иногда может потребоваться также трубогиб и специальные клещи, хотя это все можно арендовать или одолжить, как и прибор для сваривания полипропиленовых труб.

Что касается материалов, тут придется определиться с типом труб, которые вы намерены использовать при проведении работ по замене старых коммуникаций. Выбор обычно состоит из медных, металлопластиковых, полипропиленовых и стальных труб. Сразу отметим, что, отдав предпочтение медным трубам, смета значительно увеличится, так как их цена в разы больше всех других трубных изделий.

Медные трубы – достаточно прочны, надежны и долговечны. Их внутренние и внешние стенки со временем покрываются окисью меди, которая образует защитный слой, обеспечивающий длительную эксплуатацию. Кроме того, медь является пластичным материалом, из которого можно достаточно легко согнуть любые трубные соединения и крепежи. Также известно, что данный металл является экологически чистым и не наносит вреда здоровью человека. Единственным, пожалуй, отрицательным фактором является их сравнительно высокая стоимость.

Металлопластиковые и пластиковые труб – самые распространенные в бытовых условиях, они начали применяться для монтажа трубопроводов своими руками около 15 лет тому назад. Их цена гораздо ниже медных труб, но при этом данные изделия не уступают медным по пластичности, надежности и другим эксплуатационным характеристикам. Пластиковые и металлопластиковые трубы имеют длительный срок эксплуатации и являются экологически чистыми продуктами. Все работы по соединению таких труб при помощи специального фитинга можно легко выполнить своими руками после просмотра видео к этому уроку.

Полипропиленовые трубы – в целом они обладают такими же характеристиками, как и металлопластиковые, однако для их соединения используется не фитинг, а пайка (сваривание), что требует применения специального устройства. Стоимость паяльника, при помощи которого свариваются полипропиленовые трубы, составляет от 30 до 80 долларов. Это вполне доступная цена, тем более, что в будущем данное устройство может еще неоднократно пригодиться для выполнения работ на дачном или приусадебном участке. Гарантийный срок эксплуатации полипропиленовых труб измеряется десятками лет.

Стальные трубы – их надежность проверена годами, они долговечны и прочны. Тем не менее, их срок эксплуатации все-таки ограничен из-за подверженности коррозии, а для монтажа требуется сварочное оборудование и привлечение опытного квалифицированного сварщика. Однако, для их соединения требуется сварочный аппарат и квалифицированный сварщик. Да и цена стальных труб гораздо выше, чем полипропиленовых или металлопластиковых.

Сопутствующие материалы для прокладки труб

Чтобы в итоге получилась правильная разводка труб в ванной, еще нужно задействовать некоторые из сантехнических элементов. Главное использовать запорную арматуру, от которой зависит возможность контролировать каждую точку забора воды.

Многим моделям современных котлов и водонагревателей противопоказано высокое давление воды, поэтому для предотвращения поломок устанавливают редуктор, стабилизирующий давление внутри системы и тем самым увеличивают срок эксплуатации агрегатов.

Кроме этого, при прокладке труб в ванной самостоятельно нужно придерживаться требований к монтажу конкретного вида трубопровода. Для этого потребуется изучить соответствующую информацию.

Виды труб применяемых для прокладки коммуникаций

Для прокладки водопровода и канализации применяются различные типы труб, они отличаются диаметром, способом соединения. Если раньше все линии монтировались из стальных и чугунных труб, то теперь в основном применяются элементы из полимерных материалов.

Водопроводные трубы

Наиболее часто разводка водопровода выполняется из таких труб:

Металлопластик применяется уже давно. Такие трубы представляют алюминиевую гильзу, покрытую с двух сторон полимерным материалом (полиэтиленом). Данный материал может применяться для прокладки линий горячего и холодного водоснабжения, трубы могут работать при давлении воды 10 атмосфер. К достоинствам металлопластика можно отнести то, что его можно гнуть, это позволяет прокладывать линии значительной длины без соединительных элементов. В случае необходимости стыковка осуществляется при помощи обжимных или компрессионных фитингов, и именно последние могут стать причиной аварийных протечек.

Полипропиленовые трубы для водопровода сегодня являются основным материалом, применяемым во внутриквартирной разводке. Такие трубы отличаются долговечностью, они не подвержены коррозии, могут работать под давлением до 25 атмосфер (в зависимости от модификации). Разводка полипропиленовых труб в ванной применяется для холодной и горячей воды. Монтаж осуществляется методом диффузионной сварки при помощи недорого оборудования (паяльника), в результате пайки получается надежное неразъемное соединение. Все работы по прокладке труб можно выполнить самостоятельно, а наличие разнообразных фитингов позволяет создать линию любой конфигурации.

Канализационные трубы

Все старые канализационные коммуникации выполнены из чугунных труб. Они, конечно, верой и правдой служат долгое время, но применять их сегодня при замене трубопроводов нецелесообразно

На замену им пришли трубы из ПВХ, которые являются наиболее оптимальным выбором:

• Для прокладки безнапорной канализации применяют трубы диаметром 50 и 110 мм.
• Трубы отличаются долговечностью, простотой монтажа.
• Соединение осуществляется благодаря раструбной конструкции с уплотнениями.
• ПВХ трубы имеют небольшой вес, что значительно упрощают их крепление и прокладку.

Комплектующие для монтажа канализационных труб

Рассмотрим различные уголки и стыки для пластиковых труб канализации, при помощи которых производится монтаж.

Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется
для организации отвода на унитаз и в прочих решениях. Зачастую приходится слышать от “очень опытных” сантехников,
что выпуск на унитаз не должен входить горизонтальный лежак (трубу) под углом 90, иначе будут постоянные засоры.
Со всей ответственностью могу заявить: это не так – в моей практике имеется великое множество подключений унитаза
таким тройником и во время эксплуатации нет никаких намеков на засоры.

Вообще, у сантехников существует правило: по возможности не делать на “каналье” углы 90, лучше поставить два уголка
по 45. Это действительно так и стоит придерживаться этого правила, однако в случае с унитазом, в 9 из 10 случаев
технически удобнее сделать подключение именно тройником 90 градусов. И ничего страшного в этом нет!

Муфта переходная эксцентриковая 110-50 мм., именуемая в народе “бутылочка”. Предназначена для перехода со 110-й
трубы на 50-ю. В канализации санузла применяется, как правило, после организации вывода на унитаз – далее 110-й диаметр
без надобности и монтаж продолжается пятидесятым.

На фото выше мы видим узел в сборе: крестовина 110-110-110-50 и “бутылочка”. Таким образом организован вывод
на унитаз, продолжение лежака D50 налево и вывод D50 вверх. Верхний вывод в приведенном примере используется под слив
стиральной машинки.

Во время приобретении крестовины нужно быть внимательным: они различаются на левые и правые.

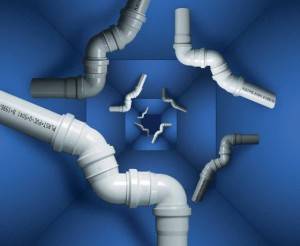

Помимо крестовины и бутылочки существует множество вариаций переходов со 110 мм. на 50 мм. Большинство
из этих соединителей различаются на левые и правые. Некоторые примеры ниже:

В отличие от тройников 110 мм., для диаметра 50 мм. и меньше лучше использовать плавные углы 45 градусов –
технически нет никаких препятствий для использования двух углов по 45 вместо одного 90.

Независимо от диаметра трубы (32, 40, 50 или 110 мм.), углы 45 и 90 градусов не единственные. Существуют
углы 30, 67, 87 градусов. Благодаря им решаются различные монтажные задачи, когда по задумке нужно повернуть
трубы на угол, отличный от прямого.

Стоит заметить, что в последнее время появилось великое множество вариаций углов и переходов, показать все
существующие – практически не возможно.

Все чаще встречаются канализационные трубы и фитинги белого цвета. Они отлично стыкуются с серыми и
отличаются только цветом толщиной стенок. Стенки этих труб более толстые, поэтому движение сточных вод происходит
более бесшумно.

Теперь обсудим крепление труб. Стандартно существует два вида кронштейнов для крепления канализационных труб –
регулируемые и нерегулируемые.

Нерегулируемые пластиковые клипсы используются преимущественно для крепления на стены, ведь нет возможности
создавать уклон при креплении на пол. Хотя “смекалистый” мастер найдет способ закрепить клипсы на полу, на
разной высоте – при безвыходности можно крепить клипсы на бруски разной толщины.

Размеры хомутов стандартные, под трубы D32, D40, D50 и D110.

Больший простор для действий дает хомут трубный на шпильке: регулируемый в небольших пределах диаметр, регулируемая
высота крепления на пол или крепление на стены. Эти крепления весьма универсальны и подходят для любых труб, не только
канализационных. Размеры, подходящие для пластиковой канализации:“1” (регулируемый диаметр 32-36 мм. для крепления D32) “1¼” (38-43 мм. для крепления D32 в раструбе и для D40) “1½” (47-51 мм. для раструба D40 и для D50) “2” (57-61 мм. для раструба D50) “4” (110-116 мм. для D110)

Шпильки у данных хомутов встречаются разной длины, с резьбой М6-М10. Порой удобно приобретать длинную шпильку
отдельно и делать нужную длину самостоятельно.

Крепления стоит располагать возле раструбов (или на раструбах непосредственно). Обычно достаточно одного крепления
на одно горизонтальное колено. При закреплении на раструбе (как на первом фото публикации), собранные трубы будет
сложно разобрать без расслабления хомутов, нужно это учитывать.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

• с использованием тройников-распределителей – последовательным;
• через коллектор;
• с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Что нужно знать о коллекторах?

Подобная конструкция обеспечивает равномерную подачу жидкости к нескольким одновременно включенным водоразборным приборам с соблюдением требуемого давления. При подборе оборудования следует помнить, что существуют коллекторы для распределения холодной и горячей воды.

Для изготовления корпуса устройства используется латунь или нержавеющая сталь, встречаются устройства из ударопрочного пластика, выдерживающего нагрев до температур более 100°С. Металлические изделия крепятся к трубопроводам при помощи резьбовых втулок. Для подсоединения пластиковых трубопроводов применяются коллекторы с компрессионными переходными элементами или со специальными втулками (фитингами), позволяющими припаивать пластмассовые трубы.

При подборе коллектора следует учитывать количество выходов, предназначенных для коммутации внешнего оборудования. В стандартных изделиях предусмотрено до 6 каналов, но производители допускают последовательное соединение 2-3 коллекторных модулей. Для сопряжения на узлах предусмотрены муфты, способ соединения зависит от конструктивных особенностей коллектора. Если коммутация дополнительного блока не требуется, то коллектор закрывается торцевой заглушкой.

Рекомендации покупателю

Основные рекомендации по подбору коллектора:

1. Перед покупкой коллектора следует определиться с типом материала водопроводных труб. Рекомендуется использовать изделия из полимеров (например, из сшитого полиэтилена), которые не разрушаются под воздействием воды и не имеют резьбовых соединений.
2. В процессе монтажа необходимо предусмотреть установку крана для боковых магистралей. Существуют коллекторные блоки с интегрированными вентилями, монтажнику требуется подключить трубы и сам коллектор к центральному стояку. Следует учитывать, что в случае повреждения механизма запорного устройства потребуется заменить весь коллекторный блок. При использовании изделия из латуни или нержавеющей стали краны устанавливаются отдельно.
3. Блок дополнительных приборов устанавливается перед коллектором (например, счетчики, фильтры или обратный клапан).

Составные элементы разводки

Помимо самих труб, в системе могут присутствовать и другие различные элементы, наличие которых обуславливается размерами помещения и личными предпочтениями. Вместе с стандартным набором, таким как ванная, душевая кабина, унитаз и умывальник, сантехническая разводка в ванной может содержать и такие устройства как:

• водяные счетчики;
• запорные клапана для аварийного перекрытия определённых участков магистрали;
• фильтры для очистки жидкости;
• редукторы, распределители;
• регуляторы давления.

Проводка сантехники в ванной может содержать и множество других агрегатов, обеспечивающих автономность работы всей системы и некоторых потребителей.

Аварийные клапаны

Перед тем как провести сантехнику в ванной, настоятельно рекомендуется обеспечить систему аварийными клапанами, которые устанавливаются на подводящих магистралях перед основными потребителями. Обычно такие запорные клапана ставят на:

• общую магистраль холодной и горячей воды для перекрытия всей системы;
• отдельный клапан на подвод воды к стиральной машинке;
• на сливной бак унитаза;
• на входной и выходной трубе из бойлера.

Такие клапана необходимы для того, чтоб разводка труб в ванной комнате не перекрывалась полностью из-за поломки одного из элементов сантехники, а позволяла беспрепятственно пользоваться остальными.

Этапы проектирования

Любой проект начинается с постановки задачи. Далее, предлагаются различные варианты её решения и выбор оптимального способа. Потом приобретается необходимый материал и производится монтаж. На последнем этапе обязательно выполняется проверка системы на работоспособность, и только после этого уже она закрывается (замуровывается).

Все работы по созданию водоснабжения условно можно разделить на 4 этапа:

1. Создание схемы разводки.
2. Выбор и закупка необходимых элементов трубопровода.
3. Монтаж.
4. Тестирование работоспособности.

Перед этими этапами следует чётко понимать, какое сантехническое оборудование будет использоваться, где оно будет расположено, и какие коммуникации необходимо к нему подвести. Берётся лист бумаги и составляется список: например, унитаз — подвод холодной воды и отвод канализации, умывальник — подключение горячего и холодного водоснабжения, стиральная машинка — подвод холодной воды и слива.

После того как с количеством и видом сантехники решено, можно непосредственно приступать к последовательному выполнению четырёх этапов.

Составление схемы

Для составления проекта необходим план комнаты. Даже если его нет, всегда можно будет нарисовать его самостоятельно. На этом плане схематично указывается вся водозаборная техника и стояки с холодной и горячей водой. Затем изображается трубная разводка в ванной. Чтобы на плане не было нагромождений, канализацию можно будет изобразить отдельно.

На схеме принято холодный трубопровод изображать синей линией, горячий — красной, а канализацию — чёрной. Обязательно на плане указываются тройники и вентили. При использовании на линии клапанов, фильтров очистки, водомеров или иной арматуры их месторасположения также необходимо указывать.

Чтобы в итоге правильно всё развести, нужно предусмотреть ответвления на дополнительно планируемую сантехнику, например, подключение в будущем стиральной машинки или поливочного шланга. При проектировании следует избегать пересечений, допуская их лишь в сложных ситуациях.

Особенности монтажа

При расположении труб существуют негласные правила. Их соблюдать необязательно, но составлены они на основании опыта и логики, поэтому всё же стоит стремиться к их выполнению. Наиболее значимые из них, следующие:

• трубы должны идти параллельно друг другу, при этом прокладывать их стоит вертикально или горизонтально;
• места стыков желательно делать на местах со свободным доступом, которые легко визуально контролировать;
• не следует пренебрегать установкой фильтра грубой очистки воды;
• отвод трубопровода не должен превышать размер трубы, от которой он делается;
• весь трубопровод лучше делать материалом одного типа ;
• схема разводки должна быть составлена так, чтобы количество соединений и переходов было минимальным;
• для избегания появления запахов канализации на неподключенные сливные трубы желательно установить заглушки.

Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Прокладка канализации

Разводка трубопровода канализации должна выполняться с соблюдением требований строительных норм и правил:

• В первую очередь необходимо выдерживать нормированный уклон. Для труб диаметром 50 мм он составляет 3 мм на погонный метр, для 110 мм — 2 мм, эти значения позволят обеспечить самотечное движение стоков.
• Не допускается последовательное подключение в канализационную линию унитаза и других устройств (ванная, раковина). Это может приводить к срыву водяного затвора при смыве воды в унитазе.
• Подключение приборов к канализации лучше всего выполнять при помощи гибких гофрированных шлангов.

Как меняется самостоятельно?

Это самый не желательный вариант. Всю ответственность, в случае затопления соседей, будет нести собственник квартиры. И возможно лицо, выполнявшее работы, если собственник докажет что не знал о работах, либо был введен в заблуждение о квалификации подрядчика.

Внимание! Если не согласовать замену стояка и тем более не уведомить об этом УК, то возможна административная ответственность за вмешательство в работу инженерных сетей. Но законодательного прямого запрета на проведение работ нет

Начинать надо все так же, с заявления в УК. В котором запрашивается отключение стояка и обязательно, для подстраховки, проведение опрессовки стояка силами работников УК по окончания работ

Но законодательного прямого запрета на проведение работ нет. Начинать надо все так же, с заявления в УК. В котором запрашивается отключение стояка и обязательно, для подстраховки, проведение опрессовки стояка силами работников УК по окончания работ.

В этом случае есть шанс поделить ответственность с УК. Кроме того, стоит указать на необходимость снятия пломбы со счетчика и повторной пломбировке. Возможно, обойдется без распломбировки, но лучше УК предупредить.

Если можно договориться с соседями снизу и сверху, то лучше к старой трубе подключиться у них.

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

• полипропилен;
• ПВХ;
• металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

1. В случае поломок можно легко отремонтировать поврежденные участки.
2. В местах пайки нет зауженностей.
3. Долговечность.
4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.
