Распределительный коллектор отопления своими руками: схемы и особенности сборки

Назначение коллектора отопления

В любой отопительной системе должно соблюдаться одно важное правило – диаметр выходящего из котла патрубка должен совпадать или быть немного меньше суммарного диаметра всех контуров, подключенных к этому котлу. Несоблюдение этого правила стабильно приводит к неравномерному распределению теплоносителя.. Для примера можно рассмотреть систему, к которой подключено три обособленных контура:

Для примера можно рассмотреть систему, к которой подключено три обособленных контура:

• Радиаторное отопление;
• Теплый пол;
• Бойлер косвенного нагрева, обеспечивающий горячее водоснабжение.

Диаметры патрубков на выходе из котла и на входе каждого из этих потребителей могут совпадать, вот только суммарное значение последних будет на порядок больше. В результате возникает очень простое явление – котел, даже если он работает на полную мощность, попросту не способен одновременно обеспечить работу всех подключенных к нему контуров. Из-за этого и происходит снижение температуры в доме.

Конечно, можно попытаться использовать все контуры по очереди, чтобы они не нагружали котел одновременно. В теории такие меры кажутся возможными, но на практике они оказываются не более чем полумерами – в конце концов, постоянное «жонглирование» контурами нельзя назвать атрибутом комфортного проживания в доме.

Чтобы избавиться от подобных проблем, в систему нужно установить распределительный коллектор. Обычно для изготовления таких коллекторов используются трубы из нержавеющей стали, но можно использовать и другие варианты – например, нередко встречаются полипропиленовые коллекторы для отопления.

Сама конструкция представляет собой устройство с набором патрубков для входа и выхода теплоносителя, а также его разделения по отдельным контурам. Регулировка всех рабочих параметров осуществляется при помощи запорной арматуры, которой комплектуется любой коллектор.

Главная функция распределительного коллектора отображена в его названии – он распределяет теплоноситель по отдельным контурам, причем интенсивность его подачи можно настраивать на каждом патрубке. В результате получается несколько полностью независимых друг от друга контуров, каждый из которых работает в собственном температурном режиме.

Типы отопительных коллекторов

Существует три разновидности коллекторных установок, которые используют при проектировании закрытых систем с принудительной циркуляцией. Главное их отличие в назначении конструкции.

Еще существует такое понятие, как разгонный коллектор. Это вертикальный стояк, который идет после котла. Его применяют только в однотрубных системах с естественным током теплоносителя. Здесь разогретый теплоноситель набирает необходимую скорость для гравитационного тока по трубам контура к радиаторам.

Радиаторные

Тепловой коллектор для отопления дома востребован в любой системе с радиаторами. В зависимости от конструктивных особенностей постройки коллекторы подключают разными способами. Можно использовать диагональное, боковое, верхнее и нижнее подключение. Чаще всего выбирают нижнее подключение, потому что контур можно уложить в стяжке.

Радиаторные коллекторы устанавливают на каждом этаже в специальной нише или шкафу

Важно, чтобы ко всем приборам от гребенки шли ветки приблизительно одинаковой протяженности. Если длина существенно отличается, то на каждый отвод ставят свой циркуляционный насос

Гидрострелка

При проектировании сложных разветвленных систем отопления в больших домах устанавливают термогидравлический распределитель, который еще называют гидрострелкой. С одной стороны к устройству подключают контур нагревательного оборудования, а с другой – теплые полы или отопительные приборы.

Гидрострелка решает следующие задачи:

нет резких перепадов температуры теплоносителя, которые сокращают срок службы системы; гидрострелка обеспечивает вторичную циркуляцию жидкости и ее подмес из обратки для поддержания постоянного объема воды в котле (это важно для экономии электричества и энергоресурсов); если во второстепенном контуре возникает дефицит теплоносителя, нехватку компенсирует гребенка. Гидравлическая стрелка отделяет котловой контур от вторичной цепи, обеспечивая температурный баланс

Но для оптимальной работы системы с гидрострелкой каждый контур должен иметь свое насосное оборудование

Гидравлическая стрелка отделяет котловой контур от вторичной цепи, обеспечивая температурный баланс. Но для оптимальной работы системы с гидрострелкой каждый контур должен иметь свое насосное оборудование.

Солнечные коллекторы

Это приспособление используют для организации автономного отопления в районах без газификации, но с достаточным количеством солнечного излучения. По сути, это теплицы для сбора энергии Солнца. Теплоноситель циркулирует за счет конвекции и вентиляторов. Для аккумуляции тепла установлена черная адсорбирующая пластина.

В качестве теплоносителя применяют воду или жидкость. Однако данная система не может быть использована в качестве основного источника тепловой энергии даже в южных регионах. Обычно ее применяют как дополнительное отопление в комплексе с твердотопливным котлом.

Самые востребованные модели

1. Oventrop Multidis SF.

Дюймовая гребенка отопления предназначена для организации обогрева водяным теплым полом. Изготавливается из инструментальной стали, отличающейся высокой износостойкостью. Основные характеристики:

• допустимое давление в контуре – 6 бар;
• температура теплоносителя – +70 °С.

Серия выпускается с вентильными вставками М30х1.5, а также может оснащаться расходомером для подключения контуров, расположенных в разных помещениях. Бонус от производителя – шумоизолированные хомуты крепления. Количество одновременно обслуживаемых веток – от 2 до 12. Цена, соответственно – 5650-18800 рублей.

Для работы с высокотемпературными приборами Oventrop предлагает использовать распределительный коллектор системы отопления из нержавейки Multidis SH с краном Маевского. Конструкция выдерживает уже 10 бар при +95-100 °С, пропускная способность гребенки – 1-4 л/мин. Впрочем, у изделий на 2 контура показатели немного слабее. Стоимость гидрораспределителей Oventrop SH колеблется в диапазоне 2780-9980 рублей.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

• HKV – латунный коллектор теплого пола. Держит напор в 6 бар в диапазоне +80-95 °С. Rehau в исполнении D дополнительно оснащается ротаметром и краном для заливки системы.
• HLV – распределительная гребенка отопления, предназначенная для радиаторов, хотя ее характеристики идентичны описанию HKV. Разница лишь в комплектации: здесь уже предусмотрен евроконус и возможность резьбозажимного соединения с трубами.

Также производитель Rehau предлагает купить отдельные гребенки Rautitan с тремя выходами под монтаж трубопровода при помощи надвижных гильз.

Распределительный коллектор отопления из стали с антикоррозионным покрытием. Работает в системах с температурой до +110 °С при напоре 6 бар и прячется в специальный теплоизолирующий кожух. Пропускная способность каналов гребенки – 3 м3/ч. Здесь выбор конструкций не слишком богат: возможно подключение только от 3 до 7 контуров. Стоимость таких гидрораспределителей составит от 15 340 до 252 650 рублей.

Коллекторы из нержавейки выпускаются еще более скромным ассортиментом – на 2 или 3 контура. При тех же характеристиках их можно приобрести за 19670-24940 рублей. Самая функциональная линейка Meibes – это серия RW, где в комплекте уже идут различные соединительные элементы, термостаты и ручные вентили.

• F – на подаче встраивается расходомер;
• BV – имеет четвертные краны;
• С – предусматривает наращивание гребенки через ниппельное соединение.

Каждый коллектор отопления Данфосс допускает давление в системе 10 атм при оптимальной температуре (+90 °С). Интересна конструкция кронштейнов – они фиксируют парные гребенки с небольшим смещением относительно друг друга для более удобного обслуживания. При этом все вентили оснащены пластиковыми головками с нанесенной разметкой, что позволяет выставлять их положение вручную без применения инструментов. Цена моделей Данфосс в зависимости от количества подключаемых контуров и дополнительных опций изменяется в пределах 5170 — 31 390.

Коллектор отопления можно выбрать под евроконус с отводами на 1/2″ или 3/4″ либо с метрическим резьбовым соединением. Гребенки Far выдерживают напор до 10 атм при температуре не выше +100 °С. А вот количество выходных патрубков невелико: от 2 до 4, но и цена самая низкая из всех товаров, рассмотренных в нашем обзоре (730-1700 рублей за непарный распределитель).

Советы по выбору

Несмотря на кажущуюся простоту гребенок, подбирать их нужно, опираясь сразу на несколько технических параметров:

1. Напор в системе – от этого значения зависит, из какого материала может изготавливаться распределительный коллектор.

2. Пропускная способность должна быть достаточной, чтобы подключенные контуры отопления не «голодали» от недостатка теплоносителя.

3. Энергопотребление узла смешивания – как правило, его определяет суммарная мощность циркуляционных насосов.

4

Возможность добавления контуров – на этот параметр стоит обращать внимание, только когда в будущем планируется строительство дополнительных объектов, нуждающихся в обогреве

Количество патрубков на гидрораспределителе должно соответствовать числу подключаемых веток (отопительных приборов). В некоторых случаях лучше установить несколько коллекторов, например, в двухэтажном доме – по одному блоку на каждом уровне. Также допускается монтаж непарных гребенок в разных точках: один на подаче, другой на обратке.

Напоследок специалисты и опытные монтажники в своих отзывах советуют не экономить на покупке хорошего коллектора. Чтобы он служил долго и не доставлял особых проблем, имя на коробке должно быть известным.

Модификации коллекторных узлов

Прежде чем приступать к сбору коллекторного узла, необходимо определить его функциональную нагрузку. Оборудование может быть монтировано в нескольких участках тепловой магистрали. Отталкиваясь от этого, подбирается необходимая комплектация, габариты и уровень автоматизации рабочего цикла.

В действительности для полноценной работы такого узла необходимо два устройства. С помощью гребенки производится распределение по контурам теплового носителя от центрального подающего трубопровода. Обратный коллекторный канал представлен механизмом сбора и точкой отправления остывшей жидкости в котел.

Схема коллекторного отопления выбирается исходя из расчета требуемой функциональности и места установки. Выбор материала изготовления прибора не влияет на количество значимых механизмов

Монтаж самодельной распределительной группы может потребоваться при обустройстве водяных теплых полов или для подготовки стандартного обогрева с радиаторами.

Отличительными чертами обеих вариантов являются их размеры и комплектующие:

1. Котельная. Сварная коллекторная группа изготавливается из труб с диаметром до 100 мм. На подаче устанавливается циркуляционный насос и запорные вентили. Обратное кольцо оснащается отсечными шаровыми кранами.
2. Система теплый пол. Аналогичная комплектация присутствует и в этом узле подмеса. С его помощью удается существенно экономить на расходе теплового носителя, особенно если дополнительно установлены расходомеры. Подробнее о смесительном узле в системе теплого пола написано в этой статье.

Каждое из этих решений предусматривает индивидуальную схему монтажа. Правильная установка всех элементов может быть осуществлена только после детальных просчетов всех параметров рабочей точки.

Гребенка может быть изготовлена из аналогичного материала, как и трубопровод. Если же отличается, для подключения коллектора будут использоваться переходники

Также есть отличия в требуемом количестве циркуляционных насосов. В котельной каждая линия оснащается этим прибором. Для полов с подогревом предусматривается установка только одного.

Монтаж

Для того чтобы установить коллектор, место для его блока выбирается еще на этапе проектирования отопительной системы. Обычно делается специальная ниша на небольшой высоте от пола. Для ниши не должно быть влажности – хорошо подойдет коридор или кладовая. Коллекторное отопление двухэтажного дома предполагает наличие специального блока, который и будет сюда помещен. Блок крепится к стене при монтаже в подсобке, или же в специальном коллекторном шкафчике. Шкаф – это металлический ящик, который имеет в боковых стенках выштамповку для подводки труб и дверей. Внутри ящика могут делаться специальные крепежи для блока.

Коллекторный шкаф

Если коллекторная разводка будет выполнена верно, то у вас гарантированно будет эффективная и надежная система. Здесь за счет минимального количества соединений и тройников минимальная возможность протеканий. Также можно сделать скрытую разводку.

В процессе монтажа системы нужно следить, чтобы все тепловые кольца были приблизительно одинаковой длины. Если не получилось этого достичь, то каждое кольцо нужно обеспечить насосом и системами регулировки температуры. Такая регулировка, установленная на одном, будет затрагивать и остальные.

https://youtube.com/watch?v=yuCJezMV6Uo

Материалы для изготовления

Для изготовления коллекторного узла можно использовать трубы: металлические (круглого и прямоугольного сечения) или полипропиленовые. Соединение отводящих контуров с коллекторной трубой производится через шаровые или вентильные краны, с помощью которых регулируется подача теплоносителя на каждый участок отопительной системы.

Узел из полипропилена

Для этого используются куски полипропиленовой трубы, к примеру, диаметром 32 мм (можно остатки от сооружения отопительной системы дома) и несколько фитингов в виде тройников размерами 32/32/32 — его устанавливают на конце коллекторного узла, и 32/32/16 — промежуточные элементы для соединения с отводящими каналами по участкам.

Фото 1. Коллектор для системы отопления, изготовленный из полипропилена. Красными линиями обозначен поток теплоносителя.

Первый тройник монтируют перпендикулярно основной трубе. Два внешних его патрубка, расположенные вертикально, соединяют так: к верхнему соединяется воздухоотводчик, к нижнему сливной кран. К противоположному концу коллекторной установки монтируется вентиль или шаровой кран. От него будет идти труба в сторону котла.

Промежуточные тройники соединяются в одну конструкцию, которая и будет называться коллектором. Поэтому сначала собирается коллекторная установка путём сваривания тройников 32/32/16 с кусками труб 32 мм, после чего устанавливается тройник 32/32/32 и с противоположной стороны кран. Далее присоединяются к промежуточным фитингам краны или вентили на патрубки 16 мм. Именно с их помощью и будет проводиться настройка подачи теплоносителя в каждый контур.

Преимущества устройства из полипропилена

В первую очередь надо отметить дешевизну конструкции, потому что для этого придётся лишь приобрести небольшое количество тройников и кранов. Другие достоинства:

• если грамотно провести сварку, то такая конструкция не будет подтекать;
• полипропилен не подвержен коррозии, не гниёт и не изменяет своих характеристик под действием воды и высоких температур;
• небольшой вес прибора;
• простота монтажа.

Из латунных фитингов

Для сборки такой установки используют фитинги и вентили из латуни.

Для этого надо те же тройники соединить двусторонними муфтами посредством резьбового соединения с обязательной намоткой на резьбу герметизирующего материала.

При этом, если резьба на тройниках внутренняя (что чаще всего и встречается), то муфты должны быть с внешней резьбой и поджимающими гайками.

Количество тройников — количество контуров, плюс один. Последний устанавливается на конец коллектора и соединяется двумя патрубками со сливным краном и воздухоотводчиком.

Из профильной трубы

Это самый сложный процесс, связанный со сварочными работами по металлу. Здесь требуются навыки и опыт, потому что сварка двух труб требует полного проваривания стыка во всю толщину соединяемых изделий.

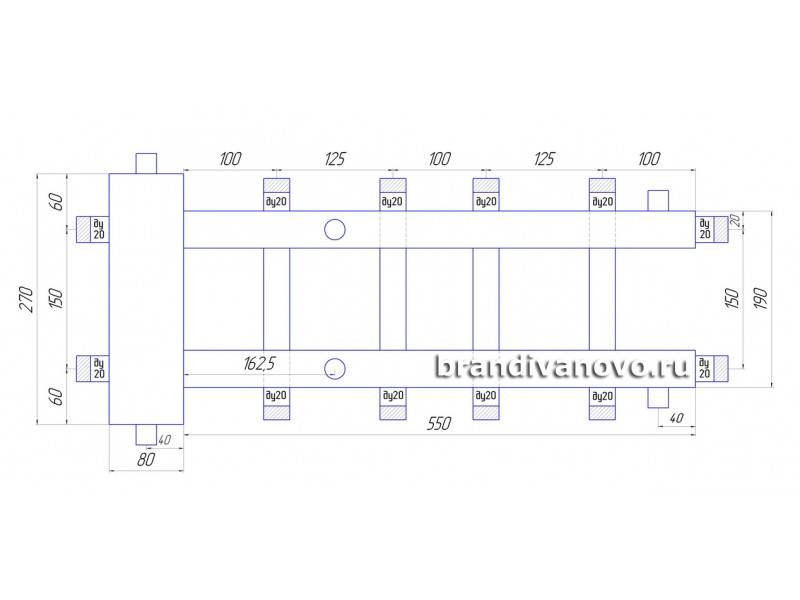

Предварительно на бумаге рекомендуется набросать эскиз с точным определением мест расположения патрубков. В качестве патрубков берутся сгоны диаметром, соответствующим размерам труб отводящих контуров. Параметры на бумаге переносятся на профилированные трубы, используемые в качестве коллектора. Их сечение или 80х80, или 100х100 мм.

Фото 2. Коллектор для отопления, изготовленный из профильных труб. Красным цветом обозначен горячий теплоноситель, синим — холодный.

На них с одной стороны наносятся места расположения патрубков с точным обозначением внешнего диаметра. После чего газовым резаком или плазморезом вырезаются отверстия. К ним строго перпендикулярно привариваются сгоны. С одного торца большая труба закрывается металлической заглушкой (крепление производится электросваркой).

С другой стороны устанавливается такая же заглушка, в которой предварительно вырезается отверстие под соединение с вентилем или краном. То есть, в отверстие врезается сгон. Места сварки обязательно зачищаются металлической щёткой от окалин.

Два таких элемента соединяются в одну конструкцию путём установки между ними металлических профилей. Один соединяется с контуром подачи теплоносителя, второй с контуром обратки. Лучше, если обозначить разные группы разным цветом: красный используется для подачи, синий для обратки.

Установка гребенки в отопительную систему

Первоочередная задача – проверка распределительного коллектора на герметичность соединений. Установка реализуется по проектной схеме. В зависимости от материала, используемого для изготовления основного блока, определяются условия подключения.

В сложные системы, где насчитывается много контуров различного назначения, необходимо устанавливать вертикальную трубу – гидрострелку. С ее помощью реализуется выравнивание давления, распределение прямого и обратного потоков теплового носителя

Выбор технологии подключения полностью зависит от модификации применяемого прибора.

Кроме выдержки уровня, при монтаже необходимо следовать и таким правилам:

• котлы электрического и газового типа подсоединяются к верхним или нижним патрубкам;
• в торцевой части конструкции монтируется циркуляционный насос;
• подключение контуров может быть осуществлено вверху или внизу гребенки;
• приборы косвенного обогрева и котлы, функционирующие на твердом топливе, должны подсоединяться в распределительную группу сбоку;
• весь гидроразделительный узел для системы теплый пол размещается в защитном коробе — так снижается риск повреждения составляющих элементов коллектора.

На финишном этапе необходимо произвести контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Дополнительная информация по организации лучевой системы отопления с использованием распределительной гребенки приведена в этой статье.

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

• Количество контуров, куда будет направлен теплоноситель.
• Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
• Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
• Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

• Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
• Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
• Подающие контуры систем отопления врезаются или сверху, или снизу.

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту. Они утверждают, что с ним проще работать

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

• По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
• Они соединяются по конструкции чертежа в соответствии с назначением каждой.
• Соединение производится при помощи сварочного аппарата.
• Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
• Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
• Коллектор надо покрасить и высушить.
• Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде

В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности. Во втором случае при выборе оборудования нужно учесть несколько важных моментов

Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

• медь;
• сталь;
• латунь;
• полимер.

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

• количество отопительных контуров, их протяженность и пропускающая способность;
• максимальное давление;
• возможность добавления веток;
• наличие элементов, осуществляющих автоматический контроль работы устройства;
• количество потребляемой электроэнергии;
• внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности. Для правильного определения длины контура и шага укладки труб потребуются такие данные:

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

• вид финишного напольного покрытия;
• площадь комнаты с планом расстановки крупной мебели и бытовой техники;
• диаметр и материал труб;
• мощность отопительного котла;
• тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.

Нюансы сборки своими руками

Перед тем как заняться производством коллектора, следует создать схему, показывающую расположение деталей узла. Хорошим материалом при этом станут трубы из стали с наличием квадратного сечения. Подобная разновидность не является замысловатой при обработке, что значительно понижает трудовые затраты на установление патрубков.

Процедура производства упомянутой конструкции сопровождается такими действиями:

1. Разметка и вырезка главного корпуса. Следуя схеме, надо разметить профильную трубу, используя резак сделать дырки в обозначенные заранее местах.
2. Создание соединений. Для этого делается резьба на патрубках.
3. Комплектация. Приготовленные отрезки следует приварить к корпусу, зафиксировать при помощи прихватки точечной сварки. После этого выполнить сварку по краям.
4. Крепежные детали. К блоку приварить кронштейны.
5. Очистка и завершающее покрытие. После того, как корпус оказывается зачищенным, он грунтуется, наносится специальный краситель, устойчивый к высокой температуре. Окрашивание контура осуществляется при помощи двух различных оттенков, чтобы было удобно впоследствии определить их.

Если в процессе работы применяют трубы из такого ресурса, как полипропилен, то надо проверить на них армирующий слой. Если его нет, то конструкция из пластика может подвергаться изменениям от имеющегося режима температуры.

Кто не имеет соответствующих инструментов, вполне может собрать гребенку, используя отдельные элементы. Самый оптимальный путь – это выбрать элементы одной компании.

Классификация

Поскольку устройство раздаточного узла не слишком сложное, выделить какие-то принципиально отличные его виды не удастся. Хотя производители предлагают классифицировать гидрораспределители по назначению: для монтажа в котельной, для теплых полов или подключения батарей отопления. На самом деле принцип работы коллектора при этом не меняется, и разница может заключаться только в количестве «зубцов» гребенки (2-12), а также особенностях материала ее изготовления:

1. Сталь – распространенный вариант, выдерживающий напор до 10 атм. Отличается демократичной ценой и обилием подделок на рынке, особенно в среде нержавеек.

2. Медь – спокойно держит до 30 атм при сумасшедшем нагреве в +600 °С, но далеко не всякая отопительная система сможет с ней «подружиться». Если в контуре есть алюминиевые элементы, от такого коллектора придется отказаться.

3. Полимеры – самый дешевый и слабый вид гребенок, который изготавливается из полипропилена. Они работают в обвязке с давлением, не превышающим 6 атм, и подходят только для теплых полов.

4. Латунь – дорогой и надежный металл для отопительной техники. Не боится коррозии и выдерживает напор до 14 атм.

Дополнительные вспомогательные устройства несколько расширяют ассортимент гребенок, увеличивая их функциональность. Это могут быть элементы контроля, запорная арматура, смесители, встроенные датчики и автоматические системы управления. Чем сложнее распределительный коллектор отопления, тем выше его цена. С другой стороны, все это оборудование, так или иначе, придется купить отдельно, и лучше, чтобы оно уже поставлялось в комплекте – подогнанное по размеру и не требующее самостоятельной установки.

Выводы

Решение, изготавливать коллектор для тёплого пола своими руками либо приобрести готовый, следует принимать, руководствуясь уровнем своих монтажных навыков, запросами к конфигурации гребенки, а также финансовыми возможностями. Немаловажным будет учесть, что:

• если необходимо подключить 3-5 контуров, а расположить распределительный узел планируется в коллекторном шкафу, то оптимально использовать компактные металлические фитинги либо готовые моноблоки;
• для системы теплого пола на 5-7 контуров и более, экономически оправдано применение гребенок из полипропилена. Однако в этом случае их лучше устанавливать в специализированном помещении;
• для отопительных систем, которые планируется управлять автоматикой, целесообразно покупать коллектор на теплый пол в полной заводской комплектации.
