Распиновка кабеля витой пары RJ45: схемы подключения и правила обжимки

Проверка

После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.

Профессионалы пользуются кабельными тестерами или LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям. Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами. Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко. В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость. Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.

Топ 5 часто задаваемых вопросов по подключению

Допустима ли разводка по 2-парной схеме 4-парного провода?

Да, допустима, неиспользуемые провода срезают.

Будет ли 2-парный шнур работать на скорости 1000 Мбит/с?

Нет, не будет, нужен 4-парный шнур RJ45.

Можно ли использовать дешевую омедненку?

“Омедненка” — это жила с алюминиевой центральной частью, верхняя поверхность которой методом плакирования покрыта тонким слоем меди. Применение омедненного провода нежелательно:

  • из-за высоких рисков существенного уменьшения скорости функционирования интернет-соединения;
  • омедненная жила не гарантирует надежный длительный контакт с монтируемым компонентом разъема.

Требуется ли при прозвонке готового провода проверять все контакты?

Требуется

Критически важное значение имеют контакты 1, 2, 3, 6

Можно ли обжимать не все контакты?

Нельзя: такую вилку не получится подключить в гнездо.

Проверяем обжатый кабель

Итак, теперь, когда у нас обжаты оба конца кабеля, настало самое время проверить наше создание на работоспособность. Для этого:

  1. воткните его коннекторы в соответствующие порты тестера кабелей или просто в два компьютера (ну или компьютер и роутер, к примеру). Следите за тем, чтобы лампочки у сетевого разъема мигали и у передатчика, и у приемника, причем характер этого мигания должен быть примерно одинаков;
  2. если тестер в каком-то месте начинает зажигать красную лампочку, обратитесь к указанному проводку – возможно, он недожался. То же самое касается и компьютеров – если сетевая карта не подает признаков жизни, а система не видит подключенный шнур, значит, обжимку следует произвести еще раз. Вот нам и пригодились запасные коннекторы.

Когда вы наконец добьетесь успешного соединения, можете смело использовать получившийся провод по назначению. Готово!

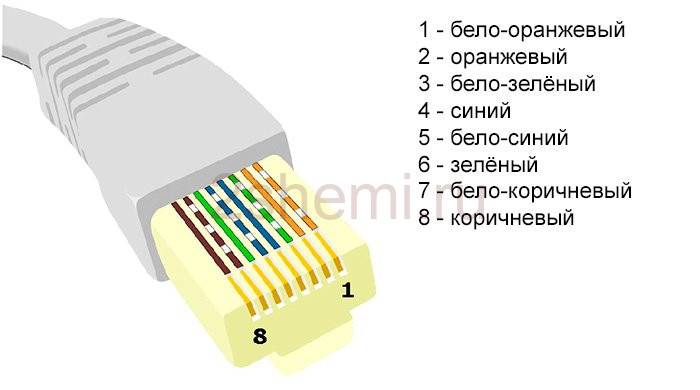

Разъем RJ45 распиновка

У кабеля rj 45 имеется восемь жил, каждая из которых окрашена в свой цвет. Все 8 проводов надо завести в специальные гнезда, которыми обладает rj45 разъем (отдельное гнездо для каждой жилы), и затем выполнить обжим сетевого кабеля.

Распиновка rj45 производится по двум основным схемам:

  1. Прямая, когда выполняется подключение интернет соединения компьютеров с маршрутизаторами и коммутаторами;
  2. Перекрестная. Используется для подсоединения кабеля к розетке от других электророзеток или между компьютерами напрямую при конструировании локальных сетей.

Важно! У витой пары используются 4 жилы для интернет-сетей со скоростью передачи 100 Мбит. Оставшиеся провода служат в качестве резерва для передачи по гигабитным сетям

Как обжать интернет кабель, зависит от выбора цветовой схемы, которая существует в двух вариантах: Т 568А и Т 568В. Распиновка витой пары по цветам производится согласно этих стандартов, показанных на рисунке ниже. Наиболее употребительным является вариант Т 568В.

Цветовая схема вариантов распиновки Т 568А и Т 568В

Если используется прямая схема обжима витой пары, то с обоих концов сетевого кабеля для интернета применяется вариант А-А или В-В, если перекрестная, то А-В. Для разводки кабелей применяют идентичную схему распиновки витой пары.

К сведению. Остающимися четырьмя жилами можно подключить другую линию Ethernet, а также телефонную связь.

Обжатый кабель rj 45

Если нужно обжать витую пару 8 жил для гигабитных соединений, то обжимку кабеля с одного конца делают по схеме Т 568В, а с другого –используют такую распиновку:

  • 1 – зеленый с белым;
  • 2 – зеленый;
  • 3 – оранжевый с белым;
  • 4 – коричневый;
  • 5 – белый с коричневым;
  • 6 – оранжевый;
  • 7 – белый с синим;
  • 8 – синий.

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый.

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

1 Бело-зеленый.2 Зеленый.3 Бело-оранжевый.4 Синий.5 Бело-синий.6 Оранжевый.7 Бело-коричневый.8 Коричневый.

1 Бело-оранжевый.2 Оранжевый.3 Бело-зеленый.4 Синий.5 Бело-синий.6 Зеленый.7 Бело-коричневый.8 Коричневый.

Расшивка многофункциональных патч-панелей

Итоговые схемы подключения таких устройств могут отличаться друг от друга, так как всё зависит от фирмы производителя. Все рекомендации по распределению и последующей заделке жил указаны в описании панели либо на её корпусе. На сегодняшний день существуют два распространённых способа разводки проводников — это Т568 В и 568А. Если мастер решил провести монтаж СКС, тогда ему следует выбирать только одну схему, так как каждый её пункт должен быть соблюдён на всех этапах работы.

Проводка заходит на патч-панель с тыльной стороны, за счёт чего можно без особых усилий выполнить все рекомендации по разделке жил. В связи с определёнными особенностями конструкции, расшивку лучше всего проводить в строгой последовательности. Начинать нужно с гнёзд возле подведённого кабельного жгута. Если это правило не будет учтено, то ножевые контакты могут оказаться просто недоступными для последующей установки.

Как обжать витую пару на 4 и 8 жил

Существует два основных стандарта расположения проводов – T568A и T568B. Кроме того, есть возможность передачи информационного сигнала с использованием всего четырёх жил вместо восьми.

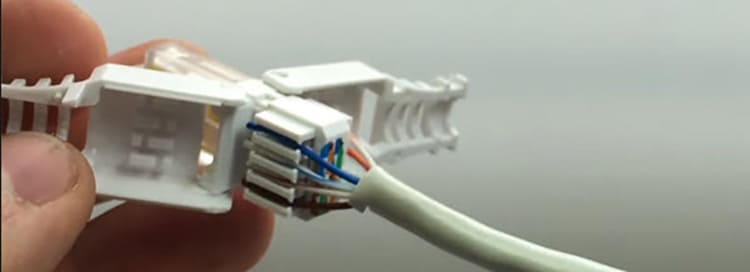

Самообжимной коннектор позволяет обойтись без кримпера

Обжим витой пары 8 жил – схема расположения цветов

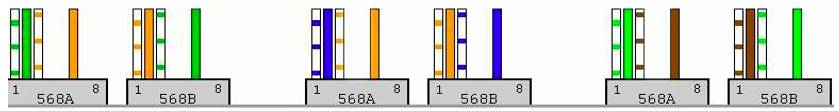

Порядок расположения проводов регламентируется двумя стандартами: T568A и T568B

Порядок расположения проводов по стандартам T568A и T568B

В чём заключается различие между стандартами T568A и T568B? Начнём с того, что на данный момент почти повсеместно используется более новый стандарт T568B. Изначально он был разработан для осуществления обратной связи с uCoz – системой управления сайтами от компании uKit Group. Однако, на данный момент общедоступные протоколы получили столь широкое распространение, что стандарт T568B используется в сетевых настройках ПК как предустановленный шаблон.

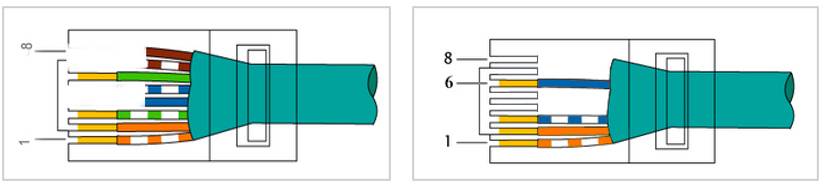

Обжим витой пары 4 жилы – схема расположения цветов

Кабель UTP (витая пара) состоит из четырёх пар проводков с уникальной цветовой маркировкой. Локальная сеть стандарта Ethernet 10/100BASE-T для передачи информации по протоколам интернет связи (TCP/IP v4/v6) задействовала только две из четырёх пар — оранжевую и зелёную. Оставшиеся, коричневая и голубая пары, применяются для передачи данных других сетевых приложений. К примеру, в факс-модемных соединениях они отвечают за телефон.

Схема распиновки прямого и кроссового (перекрестного) кабеля на 4 жилы

Что понадобится для обжимки

  1. Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:
  2. Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка.

При выборе кримпера следует обращать внимание на следующие моменты:

  • Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  • Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  • Эргономичность, инструмент должен быть удобен.

Стриппер – универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен.

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов

Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного)

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер. В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки.

Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Соединение между собой двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

Один коннекторВторой коннектор
1Бело-зеленый1Бело-оранжевый
2Зеленый2Оранжевый
3Бело-оранжевый3Бело-зеленый
4Синий4Синий
5Бело-синий5Бело-синий
6Оранжевый6Зеленый
7Бело-коричневый7Бело-коричневый
8Коричневый8Коричневый

Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6

Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд

Витая пара сегодня.

Невозможно представить современного человека, который не пользуется ПК, а тем более компьютер, не имеющий доступа к Сети. Все это прочно вошло в нашу жизнь. Понятие интернета подразумевает также различные гаджеты и умные телевизоры. В местах, где невозможен проводной интернет, господствует беспроводная связь. Но большинство пользователей предпочитают более надежный – проводной.

Несмотря на то, что многие подключают роутеры WiFi, для подключения к сети самого роутера все равно необходима компьютерная розетка. Предназначенный для этого провод именуют витой парой, которая включает 2-4 пары. Такое название связано с тем, что пары скручиваются между собой, чтобы уменьшить возникающие помехи. В этом можно легко убедиться, разрезав подобный провод.

В домашней сети очень часто применяется провод с 8 жилами, что дает возможность применять полностью преимущества сети. Подобный способ подключения оборудования к интернету продолжает оставаться более простым в настройке и скоростным.

Распространенные схемы обжима

Наиболее распространены схемы обжимки витой пары из 8 проводов, скрученных по 2.

Они разделены по цветам:

При обжимке главное не перепутать цвета проводов.

  1. Зеленый – бело-зеленый.
  2. Синий – бело-синий.
  3. Оранжевый – бело-оранжевый.
  4. Коричневый – бело-коричневый.

Обжим витой пары на 4 жилы отличается только количеством используемых проводов, принцип подключения интернет-кабеля по цветам сохраняется.

Прямой восьмижильный кабель

При прямой распиновке кабеля провода соединяются напрямую, поскольку коннекторы на разных концах провода одинаковы. Этот способ обжимки предназначен для соединения устройства с маршрутизатором, однако допустимо и соединение двух устройств между собой. Потому прямое соединение встречается чаще.

Проводниковый кроссовер с 8 жилами

Перекрестная разводка кабеля применяется при соединении 2 конечных устройств (два компьютера, компьютер-принтер). Такой тип соединения применяется гораздо реже. Благодаря технологии авто-MDIX современное оборудование автоматически умеет определять тип соединяющего патч-корда и перестраивать подачу сигнала, что делает проводниковый кроссовер невостребованным.

Проводниковый кроссовер с 8 жилами используется, например, для соединения двух однотипных
устройств.
Из-за разницы коннекторов на концах соединения последовательность соединения жил изменяется. Проводники соединяются по схеме 1-3, 2-6, что является основным отличием этого типа распайки.

Четырехжильный проводниковый кабель

Главное при этом сохранять пары, т. е. если вышел из строя оранжевый провод, то и его пару (оранжевый) придется заменить.

Разновидности кабелей для Интернета

Если говорить о разновидностях кабелей, используемых для построения современных локальных вычислительных систем, их существует огромное множество

В первую очередь следует обратить внимание на внешний конструктив, препятствующий воздействию факторов извне. Условно можно провести разделение на следующие типы:. Уличный кабель

Имеет усиленную оплетку, стойкую к влаге и ультрафиолету, ее толщина достигает порядка 2-3 мм. Также может оснащаться стальным тросом для удобства прокладки воздушных линий связи. Традиционно имеет черный цвет

Уличный кабель. Имеет усиленную оплетку, стойкую к влаге и ультрафиолету, ее толщина достигает порядка 2-3 мм. Также может оснащаться стальным тросом для удобства прокладки воздушных линий связи. Традиционно имеет черный цвет.

Кабель для помещений. В такой конструкции жилы защищаются ПВХ оболочкой толщиной до 1 мм, которая теряет свои свойства при длительном воздействии воды или солнечных лучей. В дорогих вариантах может иметь дополнительную армирующую жилу в виде капроновой нити.

Обратите внимание! При обжимке многие неквалифицированные специалисты пренебрегают наличием усиливающей нити, не выводя ее под защелку коннектора. Это чревато обрывом кабеля при внезапной физической нагрузке. Второй особенностью, при помощи которой витую пару для ЛВС подразделяют на подкатегории, является наличие экранирования

Для этого создана специальная символика для маркировки: U — unshielded, неэкранированный, F — foil, экран выполнен из фольги, S — braided screening, внешний экран в виде оплётки из проволоки, TP — twisted pair, витая пара (собственно, основная защита от электромагнитных помех), TQ — наличие разделяющего экрана для каждой пары пар (проще — четыре провода):

Второй особенностью, при помощи которой витую пару для ЛВС подразделяют на подкатегории, является наличие экранирования. Для этого создана специальная символика для маркировки: U — unshielded, неэкранированный, F — foil, экран выполнен из фольги, S — braided screening, внешний экран в виде оплётки из проволоки, TP — twisted pair, витая пара (собственно, основная защита от электромагнитных помех), TQ — наличие разделяющего экрана для каждой пары пар (проще — четыре провода):

  1. U/UTP, все экраны отсутствуют;
  2. U/FTP, внешняя экранировка отсутствует, каждые две пары защищены фольгой;
  3. F/UTP, общий экран выполнен из фольги, дополнительные защиты от ЭМ-помех не применяются;
  4. S/UTP, общий экран выполнен из проволочной оплетки, внутренний экран отсутствует;
  5. SF/UTP, внешняя экранировка комбинированная, экрана для жил нет;
  6. F/FTP, оба экрана выполнены из фольги;
  7. S/FTP, внешний – проволочная оплетка, внутренний – фольга;
  8. SF/FTP, внешний – комбинированный, внутренний – фольга.

И, наконец, витую пару принято разделять по категориям, от которых напрямую зависит скорость передачи данных. Следует заметить, что категории с первой по четвертую являются заведомо устаревшими и не способны работать в современных ЛВС, остальные используются для разных задач проектирования каналов передачи данных:

  • Категория 5, 5e. Кабели, работающие в полосе частот 100 МГц, скорость передачи данных составляет 100 Мбит/секунду, если задействовать 2 пары и 1 Гбит/секунду, если четыре пары. Приставка «e» обозначает использование усовершенствованных технологий, за счет чего уменьшен диаметр и себестоимость. Следует заметить, что двухпарные кабели чаще всего принадлежат именно категории 5e.
  • Категория 6, 6А. Полоса рабочих частот 200 МГц и 250 МГц, соответственно. В первом случае это кабель типа U/UTP, при этом скорость передачи данных может достигать 10 Гбит/секунду при лимите в расстоянии 55 метров. Во втором случае, когда есть приставка «А», могут встречаться два вида – F/UTP или U/FTP, тогда скорость 10 Гбит/секунду возможна на 100-метровом отрезке.
  • Категория 7, 7А. Полоса рабочих частот 600 МГц и 1 ГГц, соответственно. Эти кабели встречаются редко, потому что утверждены лишь одним международным стандартом, также позволяют передавать информацию на скорости 10 Гбит/секунду уже на большие расстояния, при этом бывают двух типов: F/FTP или S/FTP.

Обратите внимание! На конечную скорость передачи данных в линии существенно может влиять качество вторичных сетевых элементов. Например, если используется кабель 6А, но при этом установлена розетка под RJ45 с несогласованным под эту категорию сопротивлением, ЛВС будет работать некорректно, вплоть до полного отсутствия связи между устройствами

Стандартные схемы обжима

Распиновка RJ 45 и последующая процедура обжима витой пары делается по международному стандарту EIA/TIA-568. Именно эти требования используются при монтаже сетей внутри помещений. Схема обжимки витой пары выбирается под параметры сети и самого кабеля.

Известно, что каждый коннектор находится в прозрачном пластиковом корпусе, наглядно демонстрирующем порядок разложенных жил. При несоблюдении этой последовательности, соединения не произойдет, и коммутация окажется нарушенной. Подключение витой пары, независимо от числа проводников, может производится разными методами. Основные – прямой или перекрестный, схемы А или В.

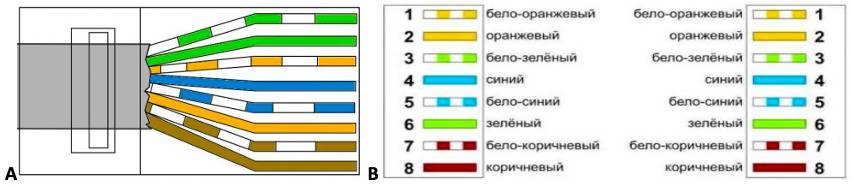

Вариант – 1: Прямой 8 проводниковый кабель

Данный способ незаменим при непосредственном соединении компьютеров, ноутбуков и другой техники к роутеру или свитчу. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого способа.

Соединение может выполняться по типу А или В. В Российской Федерации принято использовать тип В, где распиновка витой пары начинается с оранжево-белого провода и заканчивается коричневым.

В Европе и США в сетях пользуются типом А, в котором также 8 проводов, только оранжево-белая и оранжевая жилы меняются местами с бело-зеленой и зеленой жилами.

Эти два способа полностью работоспособные, от них не зависит качество передаваемой информации. В каждом случае, самое главное – соблюдение очередности цветных проводков.

Вариант – 2: 8 проводниковый кроссовер

Кроссовер представляет собой форму перекрестного сжатия витой пары RJ. Способ применяется при подключении друг к другу двух компьютеров. Точно так же подключаются ХАБы, представляющие собой обычные концентраторные устройства, коммутирующие оборудование.

Кроссоверный способ постепенно выходит из употребления. Все современные устройства могут автоматически определить тип сетевого кабеля и, в зависимости от цоколевки, самостоятельно изменить подаваемый сигнал. Такая технология получила название авто-MDIX. Многие устройства в домашних условиях продолжают действовать по этой схеме, и перекрестное сжатие еще не потеряло своей актуальности.

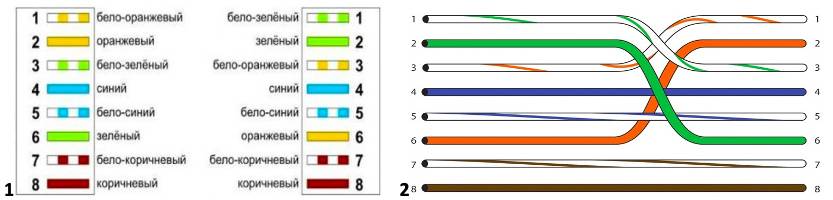

Перекрестная распайка также выполняется по вариантам А и В. На рисунке 1 отображается порядок обжима проводников в высокоскоростных сетях. Слева расположена схема В, где сигнал идет в обоих направлениях по всем 8-ми жилкам. Справа отображен тип А, в котором бело-оранжевый и оранжевый провода поменялись местами с бело-зеленой и зеленой жилами.

На рисунке 2 – схема подключения для низкой скорости. При варианте В скрутки бело-голубого и голубого, а также бело-коричневого и коричневого цветов соединяются без перекрещивания, напрямую. Тип А зеркально копирует схему В.

Вариант – 3: Прямой 4 проводниковый кабель

Если распиновка Ethernet с высокой скоростью выполняется исключительно 8-ми жильным кабелем, то для низкоскоростных сетей допускается обжимка кабеля RJ 45 с 4-мя проводниками.

Для подключения используются наиболее привычные пары: жилы бело-оранжевого и оранжевого цвета и жилы бело-зеленого и зеленого цвета (Вариант – слева). Если основные проводники не работают, можно воспользоваться двумя другими парами (Вариант – справа). С этой целью разъем rj 45 отрезается и на его место устанавливается новый, с жилами других цветов.

Вариант – 4: 4 проводниковый кроссовер

Перекрестная схема обжима витой пары из 4-х жил допускает использование скруток любых цветов. Чаще всего используются разновидности зеленых и оранжевых проводников. Данный способ применяется очень редко, в основном для соединения старых компьютеров в домашних сетях.

Инструменты и материалы для подключения

Для подключения понадобятся такие вещи:

  • Сама IP видеокамера
  • Источник питания, либо коммутатор с поддержкой стандарта PoE (опционально)
  • Отрезок двужильного кабеля требуемой длины и сечения (для подачи питания)
  • LAN кабель 5й категории (витая пара UTP Cat 5e)
  • Сплиттер PoE (опционально)
  • Штекер питания
  • Разъемы RJ-45

А также набор специального инструмента.

Есть 2 основных вида сетевых кабелей:

  1. прямой – используется для подключения коммутаторов и модемов к компьютеру. В данном случае используется подключение контактов разъемов с каждым определенным контактом на других разъемах.
  2. нуль-хабный – применяется для подключения двух компьютерных устройств с помощью сетевой карты. Схема максимально проста и не нуждается в использовании дополнительных вариантов инструмента, например, коммутатора. С целью подключения контактов в данном случае используют другой метод.

Всегда можно купить готовый кабель с RJ45, но в этом случае обязательно нужно уточнять продавцам, с какими целями вы планируете использовать данные кабели. От этого напрямую зависит выбор кабеля. Например, для IP-камер обычно используется тип кабеля UTP – он состоит из 8 жил, называется витая пара, которая обладает специальным разъемом.

Сама процедура обжатия максимально простая, основное – вы должны помнить о том, что разъем RJ45 должен иметь жилы в правильном порядке.

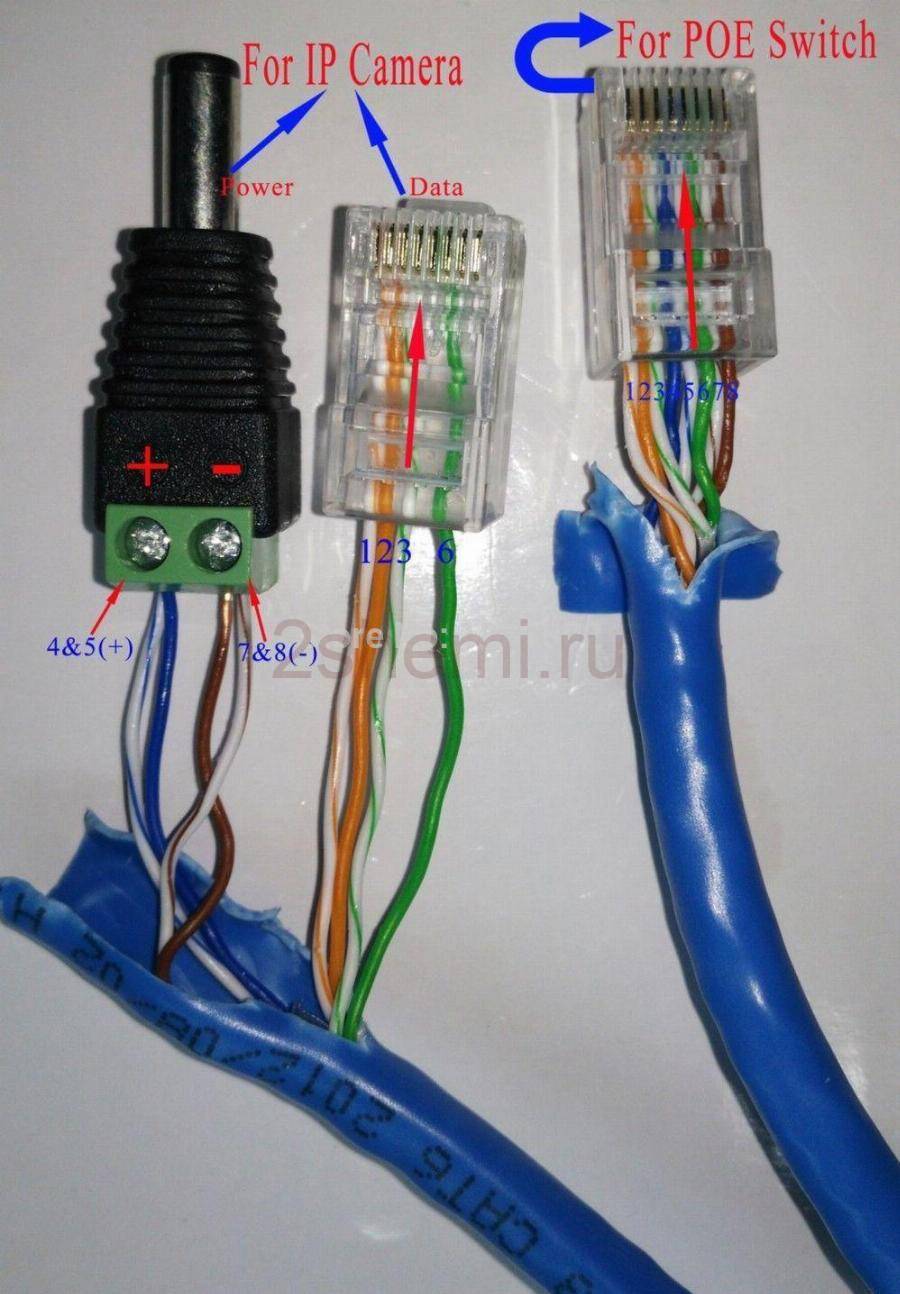

Синий и коричневый, которые выбираются для питающего напряжения, надо подключить в разъем питания. Проводник коричневого типа зажимается в клемму штекера питания и имеет пометку «+», а синий в клемму и имеет пометку «-».

Если говорим о IP-камерах с Wi-Fi, тогда во время монтажа применяется только один кабель питания. После этого обрезает проводник до 1 сантиметра, вставляя в них, не меняя последовательность цветов, в разъем RJ45, расположив его контактной группой вверх.

Особенности витой пары

Сетевой шнур включает в себя одну или несколько пар тонких проводников, покрытых изоляцией. Все они скручены попарно, поэтому и называются витой парой. На практике используются готовые изделия в виде патчкорда, где отрезок кабеля обжимается с обеих сторон штекерами. Они вставляются в специальные разъемы, имеющиеся на компьютере, роутере и других устройствах, которые требуется подключить.

Иногда при прокладке сетей используется кабель без обжатия, проводимый сквозь маленькие дырки в стенах, непроходимые для коннектора. В подобных случаях распиновка и обжим выполняются после прокладки сети.

Интернет-кабель RJ45 отличается следующими характеристиками:

  • Материал проводников и изоляция. Для их изготовления применяется медь или алюминий покрытый медью. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно укладывается в единую более плотную изоляционную оболочку. От помех устанавливается экран из фольги и других металлизированных материалов.
  • Цвет изоляционного слоя. Классифицируется по назначению кабеля. Витая пара с черной изоляцией применяется снаружи, с серой – в помещениях, с оранжевой – на пожароопасных участках. Самые современные кабели представлены всевозможными цветами, а их конкретная принадлежность указывается в маркировке.
  • Число жил. По этому показателю шнуры делятся на одно- и многожильные. В одножильных размещаются монолитные жилки, диаметром 0,3-0,6 мм, отличающиеся низкой эластичностью и ломкостью. В многожильных парах используются тоненькие жилки, скрученные в пучки. Они свободно перегибаются и скручиваются, при этом, совершенно не ломаясь. Под них подбирается и коннектор для витой пары.
  • Экранирование. Внутри помещений используется шнур UTP – без защитных элементов. Наружная разводка выполняется фольгированными материалами (FTP) или с металлизированной оплеткой (STP).
  • Пропускная способность. Для RJ45 существует 10 категорий: 7 основных и 3 дополнительных. Наиболее востребованной считается 5-я категория, поскольку первые 4 уже устарели и не поддерживают высоких скоростей передачи.

Вся информация о RJ45 указана в маркировке, нанесенной снаружи на изоляцию. Она помогает подобрать витую пару для конкретных условий эксплуатации.

Способы обжатия

В зависимости от требуемой скорости соединения, стандарта передачи информации и применения выделяют две схемы распиновки — Т568А и Т568 В, основное отличие которых кроется в порядке укладки жил в коннектор. Различают прямой (straight) и перекрёстный (cross-over) способы обжатия кабелей.

Прямой или straight

Применяется для соединения устройства (персонального компьютера, ноутбука, общего принтера или другого устройства, например, сетевого хранилища данных) с коммутатором или роутером. При обжиме витой пары 8 жил укладываются в коннектор с обеих сторон в таком цветовом порядке:

  1. Бело-оранжевый;
  2. Оранжевый;
  3. Бело-зелёный;
  4. Синий;
  5. Бело-синий;
  6. Зелёный;
  7. Бело-коричневый;
  8. Коричневый.

Схема обжима витой пары на 4 жилы, применяемая, когда достаточно обеспечить скорость соединения в локальной сети до 100 мегабит в секунду, включает только оранжевую и зелёную пару, которые занимают 1, 2, 3 и 6 позиции в коннекторе. Когда при этом используется восьмижильный кабель, им можно соединить сразу два устройства, если сделать расключение на две розетки по 4 жилы в каждую. В первую пойдут оранжевые и зелёные, а во вторую на место оранжевых встанут коричневые, а синие заменят зелёные.

Перекрёстный или cross-over

Этот способ применяется для соединения двух одинаковых устройств в одну локальную сеть. Например, он подходит для создания связи между двумя компьютерами, между которыми необходим обмен данными. Коннекторы при этом обжимаются по-разному. Первый сохраняет традиционный расклад проводов, второй — укладывается таким образом:

  1. Бело-зелёный;
  2. Зелёный;
  3. Бело-оранжевый;
  4. Синий;
  5. Бело-синий;
  6. Оранжевый;
  7. Бело-коричневый;
  8. Коричневый.
