Принцип работы и виды индикаторов скрытой проводки

Детектор напряжения ADA ZC 1000

Данный индикатор скрытой проводки относится к дешевым детекторам бесконтактного типа. Отличительной чертой этой модели является светодиод, который светится красным цветом. При этом звуковая индикация в ADA ZC 1000 отсутствует. Использоваться прибор может при температуре от -10 до +40 градусов.

Максимум устройство способно обнаружить проводку с напряжением 200 В. При этом средняя частота должна находиться на уровне 55 Гц. Влажность поверхности обязана составлять не более 90%. В итоге данный индикатор китайского производства способен похвастаться своей простотой и дешевизной. Обойдется ADA ZC 1000 покупателю примерно в 1000 руб.

Другие типы устройств для поиска электропроводки

Приведенные выше устройства являются наиболее распространенными, но существуют и другие варианты. Мы не будем подробно описывать устройство для поиска проводки в стене.

Они во множестве представлены в сети интернет, в том числе и те, которые придутся по душе «самоделкиным». Мы просто остановимся на некоторых других вариантах.

Прибор с металлодетектором и функцией обнаружения электрического поля

  • Прежде всего, это различные комбинированные варианты, которые сочетают в себе функции прибора для обнаружения электрического поля и металлодетектор. Конечно, такие изделия являются идеальным вариантом для поиска проводки, и наша инструкция рекомендовала бы остановить свой выбор именно на них. Но цена таких устройств достаточно высока, и, если вы не занимаетесь ремонтами профессионально, навряд ли целесообразна.
  • Но существуют и более дешевые устройства для поиска скрытой проводки. Например, ваш покорный слуга уже более 15 лет пользуется обыкновенным емкостным указателем напряжения.

Бесконтактный указатель напряжения

Принцип действия данного устройства схож с принципом работы устройств, реагирующих на электрическое поле.

Да, он не имеет настроек порога срабатывания, в связи с чем обычно дает достаточно большой диапазон порядка 10 см.

Но грамотно используя и определяя начальную и конечную точку срабатывания, можно определить середину, где скорее всего и проложен провод.

Кроме того можно ориентироваться по яркости свечения индикатора, и пользоваться элементарной логикой.

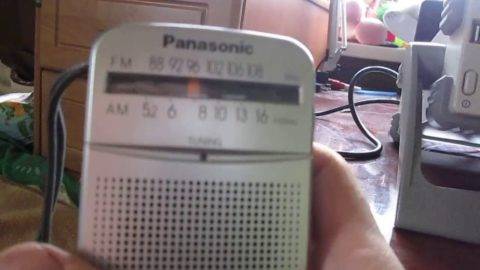

Определяем место прокладки провода с помощью радио

Своими руками можно определить приблизительное место прокладки провода и вовсе без специальных приборов. Для этого можно использовать обычное радио. Для этого настраиваем его на частоту в 100 кГц и ведем вдоль стены. В месте монтажа провода появится шум.

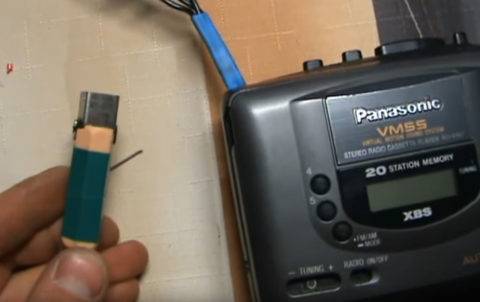

Поиск скрытой проводки при помощи магнитолы и микрофона

Кроме того, возможен вариант с подключением микрофона к магнитоле. В месте, близком к расположению провода, он так же начнет выдавать шумы.

Поиск скрытой проводки тепловизиором

В некоторых случаях можно использовать тепловизор. Как известно, любой проводник — особенно под нагрузкой, нагревается. Если провод расположен не слишком глубоко в стене, этот нагрев можно уловить тепловизором.

Для поиска скрытой электропроводки под напряженеием можно использовать обычную отвертку-индикатор

Еще одним вариантом поиска проводки в стене, является использование обычной отвертки-индикатора. При небольшой глубине залегания провода под напряжением, он вполне может справиться с задачей определения места.

Поиск электропроводки можно осуществить с помощью мобильного

Существуют более современные и точные методы поиска проводов под слоем штукатурки. Для этого можно использовать мобильный телефон.

Если ваш мобильник снабжен компасом, то просто, скачав соответствующее приложение, вы можете превратить компас в сигнализатор скрытой проводки. На данный момент только в Google Play таких приложений с десяток.

Грамотный монтаж проводки в комнате

Ну а вообще, если проводка в квартире или доме делалась грамотным электриком, то определить ее примерное место пролегания можно и вовсе без приборов. Ведь все провода должны пролегать строго горизонтально или вертикально. Поэтому имея место расположения электрической точки, можно с точностью до 5 – 10 см определить место пролегания провода.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.


Детектор Е121

Особенности детекторов электростатического типа:

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.


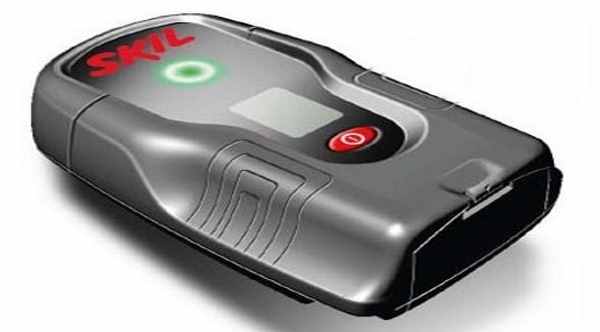

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

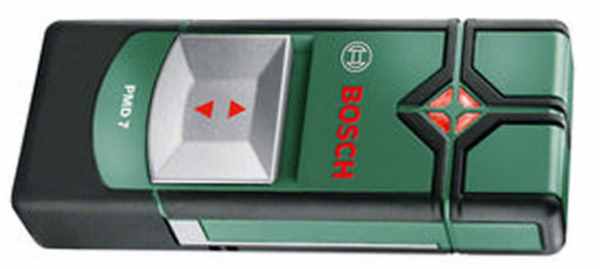

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.


Фото: TS-75 – надежный и недорогой мультидетектор проводки

Для чего нужно знать разводку электропроводов в доме

Сверля «вслепую», можно наткнуться на провод под напряжением

Хотя ремонт поврежденной проводки и не очень сложен, все же желательно его избежать. Поэтому обязательно определить схему проводки в следующих случаях.

  1. При перепланировке дома и переносе перегородок, переносе дверных и оконных проемов.
  2. Если мы собираемся выполнять ремонтные работы, связанные с установкой различных элементов в толще стены или потолка. Даже вешая картину на стену, можно случайно задеть провод.
  3. Если мы собираемся устанавливать отопительные приборы. Хотя они могут и не крепиться на стене, не допускается соседство труб и радиаторов с электропроводами, они должны быть расположены на расстоянии не менее полуметра, чтобы исключить повреждение изоляции от перегрева.
  4. При ремонте и модернизации самой проводки (например, установке дополнительных светильников или розеток).

Конечно, можно просто обесточить дом и соединять поврежденные провода, но это неудобно и опасно по многим причинам.

  • Сделать современный ремонт без электроинструмента невозможно, отключив подачу напряжения, мы не сможем им пользоваться.
  • Устанавливая крепеж в стене, мы не знаем —  насколько он отстоит от проводов. Возможен вариант, когда мы не заметив, что не перебили провод, а повредили его изоляцию. Потом саморез и металлическая полка, которую он крепит, окажется под напряжением.
  • Вероятен случай, когда мы повредим заземляющий провод. Это не заметно, но приборы, к которым он шел, и люди ими пользующиеся окажутся без защиты.

Схемы самоделок

Можно придумать много вариантов исполнения детектора скрытой проводки. Схемы одних устройств простые и понятные для школьника, схемы других доступны для бывалого электротехника.

Они отличаются между собой количеством и видами элементов: смотрите, что есть у вас на руках, и исходя из этого выбирайте схему.

Схема со звуковым индикатором

Данный бесконтактный индикатор скрытой проводки базируется на микросхеме К561ЛА7. Чтобы уберечь ее от высокого напряжения, созданного статическим электричеством, потребуется резистор в 1 МОм (на схеме R1). Питается устройство от кроны (9В). В качестве антенны подойдет медная проволока или любой металлический стержень длиной от 5 до 15 см. Золотая середина – 10 см

Важно, чтобы проволока не прогибалась под собственным весом

Если поднести собранное устройство к проводу под напряжением, то будет слышен звук, напоминающий треск. Это возможно благодаря наличию пьезоизлучателя (на схеме ЗП-3), увеличивающему громкость. Искать этим детектором можно не только скрытую проводку, но и перегоревшую лампочку в гирлянде. Узнать о ее расположении можно по тому, что возле нее треск прекращается.

Схема со звуковым и световым индикатором

Это устройство может питаться от батареек напряжением от 3 до 12 В. Для ограничения тока использован резистор R1, сопротивление которого не должно опускаться ниже 50 МОм. Но для светодиода (обозначен АЛ307

) такого резистора не предусмотрено: он не нужен, потому что используемая микросхема (К561ЛА7) сделает все сама. При приближении искателя к проводу под напряжением будет слышен не только шум, но и будет загораться светодиод. Двойная индикация надежнее.

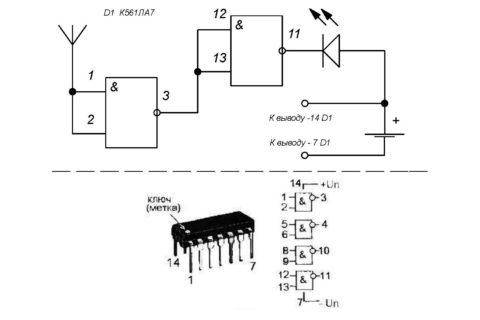

Двухэлементный индикатор

Вам понадобится только микросхема и светодиод. Для сборки подойдут DD1 и HL1 соответственно. Вся цель работы заключается в том, чтобы соединить выводы микросхемы так, чтобы получилось три инвертора в цепочке. Такой искатель скрытой проводки своими руками усиливает токи, которые наводит на устройство поле переменного тока в проводах, скрытых стеной. В результате при приближении к проводке загорается светодиодная лампочка, и при удалении или разрыве цепи – гаснет.

Вариантов исполнения 2:

  1. Соединить выводы: 3-ий – с 8-ым и 13-ым, 2-ой – с 10-ым, 4-ый – с 7-ым и 9-ым, 1-ый – с 5-ым, 11-ый – с 14-ым;
  2. Соединить выводы: 3-ий – с 8-ым, 10-ым и 13-ым, 1-ый – с 5-ым и 12-ым, 2-ой – с 11-ым и 14-ым, 4-ый – с 7-ым и 9-ым.

Детектор на микроконтроллере

На этой схеме представлен искатель скрытой проводки на микроконтроллере PIC12F629. Его действие основано на чувствительности к магнитному полю, создаваемого током с проводником, скрытым в стене. В зависимости от того, какой способ индикации вы предпочитаете (свет или звук), вы можете включать в схему пьезоизлучатель или светодиодную лампочку. Поэтому об обнаружении магнитного поля скрытой проводки вы узнаете по загоревшей лампочке или характерному треску.

Данное устройство имеет неоспоримое преимущество: оно реагирует только на частоту 50 Гц – это частота переменного тока. Ошибочное срабатывание сигнала исключается: магнитное поле от источника с частотой меньше или больше указанной приводить в действие прибор не будет.

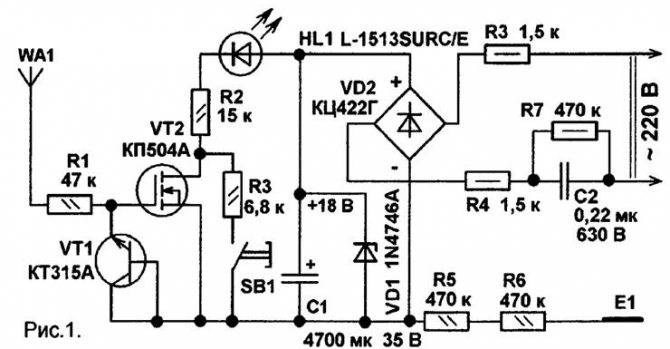

Сигнализатор скрытой проводки без батареек


Детектор скрытой проводки своими руками, схема которого представлена выше, в качестве источника питания использует саму сеть. Это стало возможным благодаря использованию конденсатора с большой емкостью (на схеме С1). Зарядить его можно путем подключения прибора в сеть. Заряженный конденсатор выдает напряжение 6-10 В. Причем от его значения зависит только яркость светодиода, чувствительность прибора от этого не падает.

Промышленные схемы профессиональных детекторов и их аналоги для самоделок

Изготовить в домашних условиях «Дятла»? Можно. Но он сложен в сборке, в которую включено множество элементов. А от вашей внимательности при прочтении схемы и точности исполнения будет зависеть качество работы аналога. Ниже приведены 2 схемы: первая промышленная, вторая – для самодельного «Дятла» (кликните по ним для увеличения).

Вы можете воспроизвести и YADITE 8848, варианты исполнения которого также приведены на двух электросхемах (также по клику увеличиваются).

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

  • определение скрытой электропроводки в потолках, стенах, полах;
  • обнаружение мест обрывов электрокабелей;
  • правильность подключения фаз электросчетчиков;
  • определение фазового провода;
  • обнаружение незаземленного оборудования;
  • проверка исправности плавких вставок и предохранителей;
  • обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

  • индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
  • определение температуры поверхности;
  • индикация точности обнаружения в процентах;
  • обнаружение дерева;
  • автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Пошаговый процесс сборки прибора

  • Перед тем, как приступить к спайке элементов, рекомендуется нанести на плату схему расположения каждого компонента.
  • Спайка резисторов по возрастанию. Разместите деталь на схеме, запаяйте концы с другой стороны. Лишнюю длину проволоки можно оторвать кусачками. Установка конденсатора. Обязательно проверьте насколько хорошо зафиксировано место припоя.
  • Монтаж в схему двух биполярных транзисторов. Прихватить ножки, после чего откусить лишнее и запаять. Выровнять их на лицевой стороне при помощи пинцета, проверив тем самым их фиксацию.
  • Следующее — микросхема. Можно устанавливать как при наличии панелей, так и при их отсутствии.
  • Следует учесть нагрев от паяльника, который может вывести радиодеталь из строя. Необходимо действовать следующим образом: сначала прихватить крайние две ножки, чтобы зафиксировать микросхему. После нужно откусывать ненужные ножки. Непосредственную спайку необходимо проводить с большими перерывами — давать микросхеме остыть после каждого раза.
  • Следующими устанавливаются светодиоды и звуковая пищалка.
  • Установка источника питания. Удобно использовать батарейку на 6 вольт, но при небольших размерах коробки можно взять так называемую мизинчиковую с объемом до 12 вольт. Припаять к схеме проволочки, после чего присоединить батарею.
  • Разместив аппарат в корпусе, нужно плотно посадить его на болты. После чего установить антенну, закрепив её маленькими проволочками, и закрыть крышку.
  • Последний шаг в сборке детектора — тестирование корректной работы. Если лампочки загорелись, а прибор подает звуковой сигнал, значит устройство исправно.

Простейшие схемы

Со звуковой индикацией

Первый рисунок – самый простой прибор. Резистор R1 стоит для защиты микросхемы от наведенного напряжения, хотя если его не ставить, как показывает практика, ничего страшного не случится.

Как антенна используется медный проводник длиной 5-15 см. При обнаружении провода будет слышен характерный треск. Легко найти, какая лампа на елочной гирлянде перегорела: возле нее треск прекратится. Пьезоэлемент включен по мостовой схеме. Это позволяет увеличить громкость.

Звуковая и световая индикация

Схема тоже очень проста, собранная на одной микросхеме. Сделать ее своими руками труда не составит.

Особенности: резистор R1 должен иметь номинал не ниже 50 МОм. Светодиод стоит без ограничительного сопротивления: микросхема сама прекрасно справляется с этой задачей.

Детектор проводки своими руками

Не имея навыка в области электротехники, собрать что-то сложное, типа металлоискателя или инструмента, работающего на ультразвуке, будет проблематично. С другой стороны, для дома они не нужны, поскольку слишком сложные и затратные. Есть способ сделать простой детектор проводки в стене самостоятельно из подручных средств.

Для работы нам понадобится паяльник на 60 Вт, батарейка на 9 вольт типа «крона» с креплением, транзистор С945 в количестве трех штук или аналогичный, светодиод, кусок медной проволоки сечением 0,5 мм квадратных, ручка, резистор на 1 кОм, ножницы и схема детектора проводки.

Сначала берем проволоку, отрезаем ее по линейке длиной от 30 до 35 см. Далее берем ручку, вытаскиваем из нее стержень, наматываем по спирали проволоку на стержень. Если ручки под рукой нет, можно использовать деревянную шпажку, диаметр которой подойдет. Намотав, извлеките стержень или шпажку и сделайте так, чтобы с одной из сторон остался кусок проволок до 5-7 см длиной.

Намотка будет своего рода антенной в нашем приборе. Припаиваем намотку к базе транзистора. Его эмиттер припаиваем к базе второго транзистора и аналогично, к третьему. Все коллекторы объединяем в один узел электрической цепи и соединяем со светодиодом.

От светодиода на батарейку, а именно на положительный потенциал. К отрицательному потенциалу припаивают резистор, который в свою очередь идет на эмиттер последнего, третьего транзистора и замыкают цепь. На этом детектор проводки своими руками готов.

Сами решите, будет ли эта схема расположена на стеклотекстолите, который вытравлен хлорным железом, либо вы сможете сделать это «на весу», чтобы быстрее приступить к работе. После пайки, в соответствии с полярностью, подключают батарейку и начинают работать.

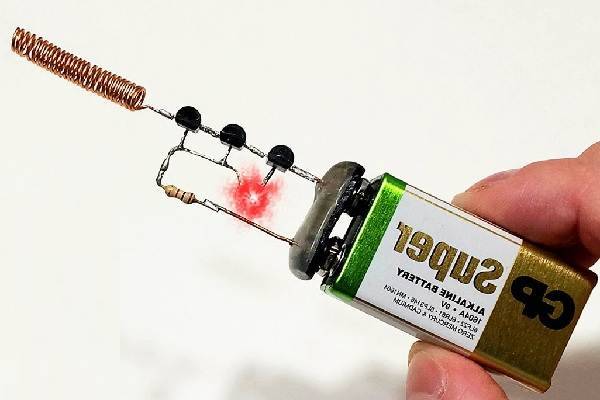

Самодельный детектор скрытой проводки

Работать просто. Пока крона подключена, цепь замкнута и под напряжением. Вы подносите антенну в виде намотанной ранее катушки, диаметром в 4 мм к месту предполагаемой цепи питания, и смотрите на светодиод. Если проводка рядом, светодиод загорится. Проверить просто. Для этого можно подойти к выключателю, включить его и посмотреть на светодиод. Если он загорится, значит, цепь исправна.

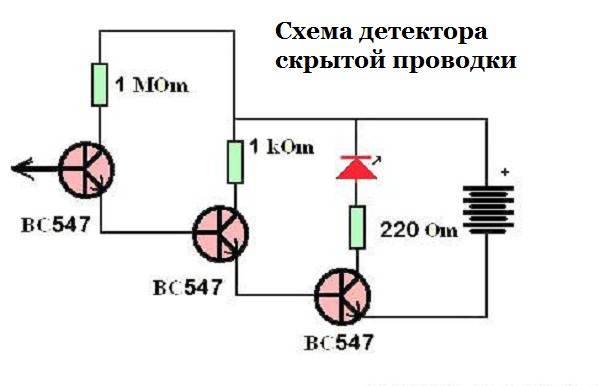

Детектор на трех транзисторах

Прибор для обнаружения проводки изготавливается на основе трех транзисторов, два биполярных КП315Б и один полевой КП103Д. На КП315Б собирается мультивибратор, а на КП103Д электронный ключ. Принципиальная схема детектора скрытых проводов была разработана А. Борисовым.

Принцип действия тот же, что и во втором варианте, только вместо телефона используется мультивибратор со световой индикацией. При включении детектора и при отсутствии наводки на антенном щупе светодиод не горит. При появлении излучения в районе щупа полевой транзистор закрывается, тем самым запускает мультивибратор и светодиод начинает мерцать, сообщая о наличии электропроводки.

Используемые детали в соответствии со схемой, кнопочный выключатель –КМ-1, источник питания – любая батарея или аккумулятор напряжением 6-9 вольт.

В качестве корпуса искателя можно использовать пластмассовую мыльницу или школьный пенал. Частоту мигания светодиода можно отрегулировать изменением характеристик мультивибратора, меняя номиналы сопротивлений R3, R5 или конденсаторов С1, С2.

Малогабаритный металлодетектор

Детектор предназначен для поиска скрытой проводки, арматуры и других металлических предметов.

Основное отличие от предыдущих моделей, не требуется самому наматывать катушки индуктивности. Вместо них используется обмотка реле. В основе работы искателя лежит задача выделения разностной частоты двух генераторов, когда при приближении к металлическому предмету один генератор для поиска (LC) изменяет свою частоту колебаний.

В состав металлоискателя входят LC и RC-генераторы, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты RC и LC-генераторов подбираются примерно одинаковыми, тогда, пройдя через смеситель, на выходе будет уже три частоты. Третья равна разности частот RC и LC-контуров.

С выходного элемента меандр через емкость С5 поступает на телефон, у которого сопротивление должно быть примерно 0,1 КОм. Так как емкость и активное сопротивление телефона образуют диффенцирующую RC цепочку, то на подъеме и спаде меандра будет образовываться импульс. В результате человек услышит щелчки с частотой в два раза превышающую разностную.

Обнаружение скрытой проводки будет выявляться по изменению частоты звука. Катушка берется из реле РЭС 9, при этом подвижные элементы удаляются.
Так как реле содержит 2 катушки с различными сердечниками, общие выводы обмоток надо соединить с емкостью С1, а сердечник и корпус переменного сопротивления, — с общей шиной.

В качестве печатной платы используется двусторонний фольгированный гетинакс или стеклотекстолит. Детали искателя следует размещать на одной стороне, вторую сторону вытравливать не надо, ее нужно соединить с общей шиной прибора.

На второй стороне закрепляется батарея, катушка индуктивности из реле.

Плата устанавливается в любой неметаллический корпус, где крепится разъем для телефона. Наладка металлоискателя начинается с подгонки частоты LC-генератора подбором емкости С1. Частота должна находиться в диапазоне 60-90 кГц.

Затем меняем емкость конденсатора С2 до тех пор, пока в телефоне не появится звук. При регулировке сопротивления в разные стороны звук должен изменяться.

Соотношение функционала и цены

Для того чтобы вы имели примерное представление о том, сколько может стоить датчик для обнаружения скрытой проводки в зависимости от ширины функционала, мы сравним три модели детекторов от авторитетных производителей.

Профессиональная категория

Одним из самых популярных брендов, производящих индикаторы скрытой проводки, является BOSCH. Не скажем, что они самые лучшие, по соотношению цена-качество. Аппараты как правило дороже аналогов, но техника БОШ часто встречается у профессионалов. Речь конечно идет о классе универсальных профессиональных приборов. В качестве примера, можно выделить такие модели, как: BOSCH GMS 120 Prof.

Профессиональные детекторы проводки.

МатериалСтальМедьДеревоЭлектропроводка под напряжением
глубина поискадо 120 ммдо 80 ммдо 38 ммдо 50 мм

В таблице указаны приблизительные рабочие характеристики устройств этой категории. Для них характерно наличие жидкокристаллического дисплея, удобной клавиатуры, слотов памяти для хранения результатов, звуковая и световая индикация поиска. Стоит такой аппарат, как правило, не меньше 3500-4000 тысяч рублей.

Средний класс

Аппаратура данной категории обладает более скромными характеристиками. Встретить устройство с функций обнаружения древесины будет сложно, а глубина «прострела» по другим материалам меньше, чем у профессиональных приборов. Тем не менее, при работе в пределах, указанных в технической документации, точность так же высока. Характерным образцом детекторов этой группы можно назвать Black and Decker BDS200 или FIT 56535.

Детекторы среднего класса

Таблица приблизительных характеристик индикаторов среднего ценового диапазона:

МатериалМедьСтальЭлектропроводка под напряжением
глубина поиска25мм50мм50мм

Несмотря на более узкий функционал, данные модели по-прежнему могут иметь ЖК-дисплей, регулятор чувствительности, ударопрочный корпус, световую или звуковую индикацию. Цена – от 1500 рублей.

Эконом

В качестве примера устройства данной модели мы рассмотрим DSL8220S. Аппарат неоднозначный: в технической документации производитель гарантирует обнаружение проводки под нагрузкой на глубине до 20 см. На практике это не доказывается, но при бытовом использовании прибор «простреливает» штукатурку как минимум на 60-80 мм. Хоть прибор и разработан для обнаружения различных материалов, эффективность поиска большинства из них не подтверждается. Имеет световую индикацию, реже – звуковую.

Экономичные детекторы

Тем не менее, такого устройства будет достаточно для домашнего использования, чтобы избежать порчи оснастки сверлильного инструмента или удара током при забивании гвоздей. Стоимость детектора эконом-класса составляет около 700 рублей.

И наконец, стоит отметить супер эконом варианты. Как правило, это индикаторные отвертки со встроенным детектором проводки и сигнализатором звуковым и светодиодным. Такие аппараты имеют очень большую погрешность и неточность в поиске проводов. Но для многих домашних нужд, такой датчик может быть достаточным. Стоимость индикаторной отвертки с функцией обнаружения скрытой проводки варьируется вокруг 200р.

индикаторная отвертка с функцией обнаружения скрытой проводки

А ниже небольшое видео по работе с такой отверткой.

4 шага для сборки высокочувствительного устройства своими руками

Для сборки простейшего устройства искателя проводов нужно:

  1. Подготовить материалы: стержень из металла, провод для наматывания на трансформатор (сопротивлением 500 ОМ), кабель от микрофона с  разъемом, радио, в которое можно вставить микрофон.
  2. Намотать провод на стержень из металла.
  3. Концы проводов припаять к кабелю, сделать изоляцию.
  4. Вставить разъем от кабеля в радио.

После того, как детектор готов, нужно будет включить радио на самую высокую громкость и провести катушку по стене. Изменяющийся звук будет говорить о наличии проводов.

1-ая схема для сборки детектора

Посмотрите на картинку, которая отображает сборку искателя проводки с применением полевого транзистора.


Рис. 1 Сборка на базе полевого транзистора

Устройство работает по принципу нахождения электрического поля. Для сборки простого искателя проводки с применением полевого транзистора необходимы:

  1. Паяльник, канифоль, припой.
  2. Нож, кусачки, пинцет.
  3. Полевой транзистор (КП 303, КП 103, Кт 315).
  4. Динамик, имеющий сопротивление от 1600 до 2200 ОМ.
  5. Батарейка (15-9 В).
  6. Выключатель.
  7. Провода.
  8. Емкость из пластика для монтирования деталей.

Динамик будет издавать шум, который будет увеличиваться при подведении к электропроводам.

2-я схема: с регулируемой чувствительностью

Посмотрите на картинку, отображающую вариант сборки обнаружителя проводки, у которого возможно регулировать чувствительность.


Рис. 2 Схема устройства с возможностью регулирования чувствительности

Пояснение обозначений схемы:

  • Т-КП 103;
  • HL – АЛ107БЛ;
  • R1 – 2.0 кОм;
  • R2 – 2.0 кОм;
  • R3 – 1.0 Мом;
  • С1 – 5.0 мкФ;
  • С2 – 20.0 мкФ;
  • SP – динамик, сопротивление которого от 30 до 60 Ом;
  • L – 20-50 витков провода диаметром 0,3 – 0,5 мм.

3-я схема искателя обрыва

Посмотрите на картинку, которая поможет в сборке искателя обрыва проводки.


Рис. 3 Схема искателя обрыва

Данный прибор позволит обнаружить не только провод, но и зафиксировать его обрыв

Обратите внимание на некоторые его характеристики:

  • прибор компактный;
  • размер антенны – 5-10 см;
  • датчик VT1 очень чувствительный. При нахождении его затвора вблизи с проводкой загорится светодиод.

4 –я схема: с использованием Ардуино

Посмотрите на картинку, отображающую сборку искателя с использованием двух транзисторов.


Рис. 4 Сборка искателя скрытой проводки с двумя транзисторами

Для сборки прибора необходимо: контроллер (плата) Ардуино, резистор 3,3 Мом, светодиод, провод.

Далее нужно выполнить ряд действий:

  1. Подключить светодиод между землей и 11 PWM выводом контроллера.
  2. Повесить резистор между землей и пятым аналоговым входом.
  3. К этому же контакту подсоединить провод.
  4. Подсоединить Ардуино к ПК.
  5. Залить скетч:
  1. Открыть программу.
  2. Скопировать и вставить скетч.
  3. Нажать кнопку залить.

Затем будет происходить компиляция (преобразование программного кода в бинарный, который будет выполнять контроллер). Затем, при отсутствии ошибок, скетч будет залит. При поднесении устройства к розетке светодиод будет загораться.

Ниже приведен наглядный пример заливки:

Рис. 5 Пример заливки скетча.

5-я схема:  на базе микросхемы К561ЛА7

Посмотрите на картинку, изображающую схему сборки искателя проводки с использованием микросхемы К561ЛА.


Рис. 6 Схема искателя проводки на микросхеме К561Ла7

Данная картинка позволит собрать искатель с использованием микросхемы К561Ла7. Для сборки понадобятся: микросхема, светодиод (АЛ 307, АЛ 336), батарейка 3-15 В.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
