Прокладка электропроводки по потолку: пошаговое руководство

Скрытая прокладка электропроводки в трубах

Для особо надежной проводки кабелей используются пластиковые трубы, гофрированные или ПВХ. Такой способ прокладки используется достаточно редко — в помещениях с повышенной влажностью и резкими перепадами температур. Например, в хозяйственных неотапливаемых строениях, подвалах, банях и т. д. Трубы в штробах прокладывают практически так же, как и кабель.

Два вида укладки кабеля в стену: в гофрированной пластиковой трубе и без нее

Если один из кабелей заключен в пластиковую трубу, то допускается перехлест проводников. Единственная разница — ширина и глубина штробы будут намного больше. Пластиковые трубы крепятся увэшками или металлическими скобами, если их диаметр превышает 40 мм.

Несколько мазков гипса прихватят кабель уже через пару минут

Можно фиксировать трубы в штробе и при помощи быстро застывающего гипса. Такой способ прокладки более трудоемок, но существенно повышает надежность и долговечность проводников. Кроме того, в случае замены или ремонта кабеля можно легко вынуть его из трубы, которая зафиксирована в стене, и произвести все необходимые работы.

Скрытая прокладка кабеля в гофрированных трубах

Правила укладки провода

Согласно нормам безопасности, в домах и промышленных зданиях кабели закрывают металлическим коробом или гибкой изоляцией.

Также нужно учитывать следующие рекомендации:

1. Крепление выполняют без провисаний. При формировании поворотов крепежи смещают на 8-10 см от сгиба.
2. Саморезы ввинчивают до упора. Так элементы не будут повреждать оплетку. Расстояние между местами фиксации должно составлять 0,5 м.
3. Кабели укладывают по прямым линиям. Провода не должны препятствовать нанесению финишного слоя.
4. Штробление не выполняют при наличии натяжных или многоуровневых потолочных конструкций.
5. При проведении монтажных работ применяют молоток, перфоратор, шуруповерт.

Технология закрытая

Этот способ укладки считается самым распространенным. Штробить стены нужно до выполнения чистовой отделки.

Для закрепления кабелей в каналах используют:

• стяжки или установочные площадки;
• клипсы нужного размера;
• подвесы;
• лотки (при прокладывании толстых пучков).

Провода можно скрыть в стенах, полу или потолке.

Открытый способ

Провода закрепляют, сохраняя эстетичность отделки.

Для этого используют такие средства:

• пластиковые кабель-каналы, фиксируемые на поверхности стены;
• плинтусы под дерево или иной фактуры;
• клипсы и скобы, фиксация которых осуществляется с помощью степлера.

Как сделать каналы в стеновых панелях

Правильный способ, не противоречащий техническим нормам, состоит в следующем:

1. По поверхности конструкции прокладывают гофру с кабелем внутри.
2. Наращивают стену с помощью штукатурки или гипсокартона.

В результате гофра окажется внутри фальш-стены. Недостаток данного способа состоит в потере полезной площади за счет увеличения толщины стены минимум на 2,5 см.

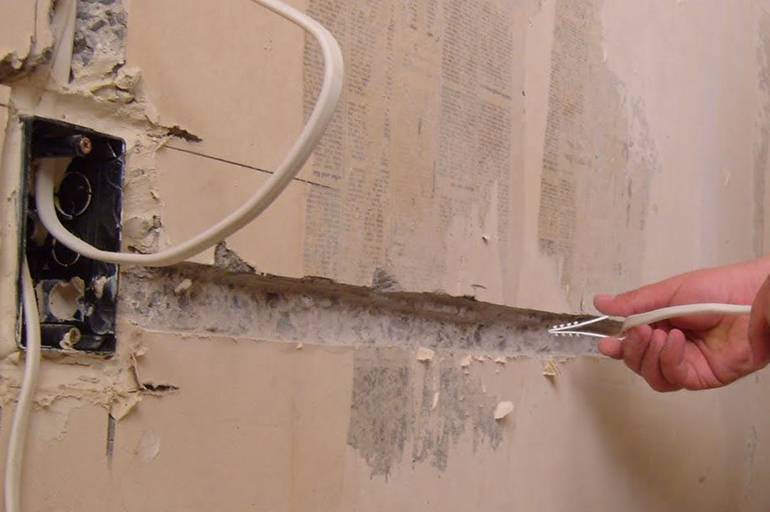

Незаконный вариант — на свой страх и риск проделать борозды глубиной не более 10 мм. При таких размерах арматура заведомо останется неповрежденной

Важно быстрее проложить кабель и заделать штрабы, чтобы их не увидели посторонние. В противном случае они могут проинформировать управляющую компанию

В борозде глубиной 1 см гофра не поместится. Поэтому при необходимости заменить провод ее придется вскрывать, что приведет к порче отделки. Этого недостатка лишен комбинированный вариант: в штрабу закладывают гофру и наращивают стену на оставшиеся 1,5 см с помощью штукатурки.

Методы прокладки проводки в квартире

Важно сразу оговориться, что следующие варианты будут актуальны только для строений со стенами из бетона или кирпича. Для домов из дерева они не подойдут, поэтому методики не универсальные. Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки

Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки. Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

• Разместить кабели в гофрированных трубах из пластика, если толщина отделки позволит.
• Проложить кабели просто открытыми при наличии у них двойной или тройной изоляции.

Со вторым способом сталкиваются чаще всего, потому что он подходит для таких случаев, когда:

• Штукатурка уже нанесена.
• Её слой не закроет провода и придётся проделывать штробы прямо в стене.

Это более сложный и долгий путь, но чаще всего он оказывается единственным подходящим. Помимо того, что предстоит проделать штробы, провода в них тоже нужно будет тщательно фиксировать – гипсовыми нашлёпками или скобами из пластика.

*(Скобы-дюбели особенно удачны при потолочной проводке)

Чтобы правильно сделать все штробы, лучше сделать разметку по схеме прямо на стене, тогда сложностей точно не возникнет и будет шанс ещё раз всё проверить и что-то подкорректировать.

Теперь нужно определить, как проложить сами кабели. Магистрали от распределительного щита до каждой монтажной коробки можно прокладывать способами, описанными в этой таблице.

Расположение магистрали	Особенности
По верхнему краю стены в штробе или гофротрубе	Используется чаще всего
По перекрытиям, пока не залиты стяжки на полах (в трубах из пластика)	Это самый короткий путь. Здесь, кстати, и штробы не пригодятся, так как когда пол зальют, все провода будут скрыты. Для таких проводок обычно и нужны розетки, вмонтированные в плинтусы. Кстати, сейчас можно приобрести особые комплекты – специальный плинтус с кабель-каналами, розетками, включателями, распределительными коробками и т.д. Правда, он подойдёт не для любой отделки.
По потолку	Здесь, скорее всего, придётся делать штробы, однако, расход материалов тоже будет экономичным. Распаечные корорбки тоже можно размещать на потолке, но это едва ли будет удобно, когда потребуется ремонт. Этот метод актуален только тогда, когда предполагается натяжной или подвесной потолок, чтобы скрыть линии.

При самостоятельной прокладке проводки подойдёт только первый вариант, и несмотря на большие преимущества двух других, он не хуже их. Просто потребует к себе больше времени, но раз уж план проложить проводку своими руками дошёл до этапа штроб, самое сложное уже позади.

*(Штробы — это предпоследний этап на пути прокладки проводки)

В каких случаях следует прибегать к монтажу электропроводки в полу

Не всегда прокладка кабеля в полу станет правильным решением. Иногда стоит прибегнуть к привычному штроблению стен, укладке проводки и последующей шпаклёвки. Но существует несколько вариантов, при которых стоит склониться к монтажу проводов в полу.

1. При монтаже совершенно новой проводки в помещении без ремонта. Такая ситуация ждёт хозяина, который совсем недавно приобрёл жилище. А чаще всего полное отсутствие ремонта можно наблюдать только в новостройках. И тогда прокладка кабеля в полу станет идеальным решением. Не требуется нарушать целостность стен, а на проведение работ потребуется гораздо меньше времени чем при монтаже скрытой проводки.
2. При укладке кабелей и проводов в деревянных домах, где использование кабельных каналов из пластика не актуально. Тогда необходимо прокладывать кабели в полу, незаметно подводя ответвления к розеткам и выключателям. Также в полу монтируются и распределительные коробки.

В остальных случаях, например, при проведении ремонта, прибегать к данному способу прокладки электрической сети не актуально. Затраты на подобные работы будут слишком высокими.

Приёмы проведения и скрытия проводки в квартире

Два наиболее известных способа устройства проводки в квартире: скрытый и открытый. Первый, как уже было заявлено выше предполагает проведение штробовки стен и потолков.

Одновременно в момент прокладки проводов в штробах, для защиты и обеспечения удобства дальнейших работ, проводку протягивают через гофру. Закрепив её в углублении по всей линии выемки, поводят штукатурные работы.  Выравнивают места прокладки гофры и затем выполняют обычные отделочные работы (шпатлёвку и покраску или оклейку обоями).

В отличие от скрытого типа, открытый основан на обозримом распределении проводки по квартире. Такой способ устройства проводов по поверхностям может использоваться в случае блокирования определённого старого участка разводки или при необходимости проведения конкретно открытой формы электро проводки.

Здесь, вместо гофры, применяют пластиковые электро короба (кабель-каналы) различных сечений, которые крепят на поверхности стен вертикально или горизонтально. Проводка располагается внутри кабеля.

Порядок крепежа, протяжки и укладки кабелей

Для качественной и быстрой укладки кабельных линий рекомендуется отметить планируемую трассу. Для этого можно воспользоваться обычным карандашом. Дальнейшие действия будут зависеть от способа прокладки.

Монтаж наружной электропроводки рекомендуется продолжать в следующей последовательности:

1. Закрепить все проходные и распределительные коробки, используя крепеж, соответствующий материалу базового основания.
2. На данном этапе следует выполнить нарезку труб, гофры, кабель каналов (в зависимости от используемого способа прокладки), зафиксировать их к потолку и выполнить соединение посредством сварки для металлических или пайки для пластиковых труб.
3. Желательно вести укладку проводки с выдержкой прямого угла для всех ответвлений.
4. При помощи протяжки уложить провода в подготовленные короба или трубы, следуя от коробки к коробке. В распредкоробке понадобится оставить порядка 25 см свисающего конца кабеля. Это необходимо для выполнения качественного соединения отдельных проводников.
5. Осуществить соединения в коробках и заизолировать провода. Для получения качественного контакта лучше выполнить пайку проводов.

Укладка скрытой электропроводки более трудоемка. Для этого предварительно потребуется выполнить штробление. После подготовки необходимых каналов кабеля фиксируются при помощи алебастра. По окончании монтажных работ понадобится оштукатурить поверхность потолка.

Вероятные ошибки при монтаже

При проведении монтажных работ по формированию схемы распределения электрических проводников на потолке встречаются следующие ошибки:

1. Используется кабель низкого качества или несоответствующего сечения.
2. Не продумываются моменты по дальнейшему получению доступа к электропроводке.
3. Соединения проводников выполняются посредством скрутки, что сопровождается опасностью возгорания.
4. Применяются не соответствующие материалы для протяжки и крепления проводников по определенному типу поверхности.
5. Точечные светильники, лампы, люстры подключаются с разрывом выключателя в нулевом проводе. Это приводит к постоянному наличию напряжения на патроне светильника.

Выключатель должен ставиться в разрыв фазового проводаКрепление и размещение токопроводящих жил по потолку должно вестись с соблюдением мер безопасности и определенных правил. Это позволит избежать многих проблем в будущем.

Что нельзя штробить в монолитном доме

Основываясь не на прямой запрет на штробление стен в монолитном доме, а на пункты нормативов, запрещающие любые изменения конструкций могущих повлиять на их эксплуатационные качества, разумно ограничить устройство скрытой проводки связанной со штроблением так. Нельзя делать штробы:

• Во всех несущих элементах монолитного дома, включая внешние стены, пол и потолок;
• В колонах и балках монолитного дома.

Важно! В отличие от панельного дома, в монолитном доме нельзя делать даже борозды для спусков (подъемов) кабелей к выключателям (розеткам) расположенных на несущих стенах (колоннах). Примечание: Запрет на штробление стен в монолитных домах, относится к несущим монолитным конструкциям этого типа домов

Запрет на штробление внутренних перегородок из шлакоблоков и других подобных материалов не распространяется

Примечание: Запрет на штробление стен в монолитных домах, относится к несущим монолитным конструкциям этого типа домов. Запрет на штробление внутренних перегородок из шлакоблоков и других подобных материалов не распространяется.

Способы укладки кабелей

Теперь поговорим о том, как сделать безопасную проводку по деревянному потолку. Рассмотрим отдельно особенности открытой и скрытой прокладки. При монтаже по деревянному потолку систем электроснабжения открытого типа действуют те же правила, что и для бетонных перекрытий. Старый способ укладки проводов на фарфоровых изоляторах сегодня применяется очень редко и только в том случае, если того требует стилистическое оформление интерьера.

Скрытая проводка

Скрытая электропроводка по деревянному потолку прокладывается в трубах и рукавах из металла.

При этом стоит учитывать определенные правила:

1. Торцы трубопроводов тщательно очищают от заусениц и зазубрин, чтобы не повредить кабели. Вместо зачистки используют специальные пластиковые заглушки.
2. Рукава и трубы с внутренней стороны должны иметь защитное покрытие – окраску или оцинковку.
3. Медные рукава лучше всего подходят для скрытой прокладки в деревянном доме, потому что хорошо противостоят влаге и электрическим разрядам при коротком замыкании. Кроме этого, медные трубы при необходимости гнут по форме поверхности. Однако такие изделия довольно дорогостоящие.

Скрытый способ прокладки подразумевает монтаж каналов внутри штукатурного слоя, за конструкцией подвесного потолка из гипсокартона или внутри деревянного перекрытия. Если укладка выполняется в слое штукатурки, то до фиксации каналов прокладывают стальную ленту или прослойку асбеста. Кабели крепят на хомуты или скобы из стали. После закладки проводов в штробы, выполненные в штукатурке, углубления замазывают быстросохнущим составом с добавлением алебастра.

При укладке проводов за подвесными потолками прокладка выполняется внутри медных или стальных труб для систем водоснабжения или газопроводов. При этом штробить поверхности не нужно. При коротком замыкании трубы полностью локализуют источник возгорания.

Чтобы выбрать подходящий диаметр труб, учитывают сечение кабеля и количество проходящих проводов. После покупки трубы режут на участки нужной протяженности. Затем на их торцах нарезают резьбу. Все резьбовые соединения тщательно зачищают от заусениц. Отдельные куски соединяют между собой с помощью уголков или муфт. Медные трубы можно не резать, а гнуть с помощью трубогиба.

Открытая проводка

Укладка открытых систем электроснабжения выполняется намного проще. Кроме этого, открытая проводка по деревянному потолку не имеет таких недостатков, как скрытая прокладка. Единственный минус открытого монтажа заключается в малопривлекательном внешнем виде, потому что все провода укладываются в канале или гофре из пластика.

При выборе гофры или канала учитывайте особенности каждого:

• гофрированные рукава очень сложно уложить идеально ровно без провисаний и искривленных участков;
• чтобы хоть как-то выровнять гофру, повышают число точек фиксации, но проблему это полностью не решает, зато повышается стоимость монтажа;
• в складках гофры быстро собирается пыль, а убрать ее довольно сложно;
• большой пучок кабелей сложно протянуть через гофрированную трубу (изделия будут постоянно цепляться за ребристую поверхность);
• для прокладки большого числа кабелей лучше использовать пластиковые каналы;
• короба из пластика не только смотрятся лучше гофр, но и позволяют выбрать расцветку под стиль интерьера и даже с имитацией деревянной поверхности.

Рукава из металла или пластика крепятся к потолку посредством клипс или хомутов. Чтобы протянуть кабель по каналу, используют проволоку из стали, которую крепят к концу провода.

В пластиковый короб намного проще уложить кабель, потому что он имеет снимающуюся крышку. В ходе монтажа к потолку сначала крепят П-образный канал без крышки. Потом укладывают в него провод и закрывают крышкой, которая имеют в торцах защелку. Чтобы изогнуть пластиковый короб, его режут под нужным углом и состыковывают две части. Вместо этого можно использовать специальные пластиковые разветвители, угловые и поворотные элементы.

Вместо каналов можно использовать монтаж на асбестовой подложке. Такая защитная подкладка должна выступать с двух сторон кабеля на 1 см. Об эстетической привлекательности в этом случае и речь идти не может, потому что виден кабель и торчащая с двух сторон подложка.

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

• Перфоратор с буром, соответствующим диаметру крепежей.
• Молоток.
• Шнур или веревка для разметки.
• Крепежные элементы для осветительных приборов.
• Шурупы с пластиковыми уплотнителями.
• Электрический кабель.
• Тонкая и жесткая проволока.

Монтажные работы выполняются по такой инструкции:

• Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
• В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
• Отверстие расширяют до диаметра около 3 см.
• Далее находим точку пересечения уровня распределительной коробки и продольной лини от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.
• К кабелю прикрепляют перевязку из жесткой стальной проволоки.
• Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
• Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
• В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
• После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.

Разводка электрического кабеля по этой схеме, включая проводку под натяжным потолком, соответствует строительным нормам и правилам, но иногда не совпадает с потребностями собственников квартир. По этой причине можно воспользоваться дополнительной схемой разводки кабеля, который необходимо проложить для нестандартно расположенных светильников и люстр. В этом случае под каждый прибор делают отверстие с помощью перфоратора и протягивают к ним кабель электропитания.

Требования и нормы ПУЭ

Прокладка кабеля в полу официально разрешена 7-м изданием ПУЭ и относится к скрытой проводке. В главе 2.1 указанных правил отмечено, что при формировании кабельных трасс могут быть использованы

• круглые трубы, короба различных типов с прямоугольным поперечным сечением, а также гибкие металлические или иные несгораемые рукава;
• не исключена прокладка непосредственно в структуре строительной конструкции в формируемой для этого борозде с последующим покрытием шпаклевкой или штукатуркой;
• допустимо производить укладку проводов в структуру конструкции под слоем бетона прямо на заводе при ее изготовлении.

Для соединения проводов можно привлекать опрессовку, винтовые зажимы различных типов, пайку. В местах формирования сростка следует предусмотреть монтажный запас кабеля, достаточный для выполнения как минимум одного дополнительного соединения. Места соединения по требованиям пункта 2.1.23 должны быть доступны, что позволяет выполнять ремонт или обслуживание. Далее пункт 2.1.24 выдвигает требование отсутствия механических воздействий на области соединения.

Отдельно указывается на то, что при прокладке в канал вне зависимости от его исполнения должна быть обеспечена возможности замены электропроводки при возникновении такой необходимости.

Влияние материала основания

Еще одним фактором, влияющим на выбор способов крепления кабеля к стене, будет ее конструкция и материалы изготовления.

Несущие и внутренние стены здания возводят в таких вариантах:

• железобетонные панели;
• кирпичная кладка (сплошная, пустотная, многослойная, комбинированная);
• деревянные (бревна/брус);
• наливной монолитный бетон;
• сип-панели;
• каркасно-щитовая конструкция.

Кирпичная кладка

Схему и способ, как закрепить кабель на кирпичной стене, выбирают, исходя из имеющихся инструментов и материалов. Кладку, как правило, не оставляют без защитного покрытия штукатуркой, поэтому проводка будет закрытого типа.

При большом объеме работ будет нужен перфоратор и болгарка для выравнивания канала штробы. Короткие участки можно пройти зубилом и молотком вручную.

Кабели на кирпиче

Пример прокладки проводки на кирпичной стене виден на фото:

Надежно фиксировать прилегание проводов к стене можно простыми способами, не требующими расходов на специальный крепеж: быстросохнущим раствором (алебастром, гипсом, клеем), проволокой к вбитым гвоздям/шурупам, полосками жести + гвозди. Главное условие – надежное крепление без возможности смещения или провиса.

Монолитные твердые поверхности

К бетонной стене провода прикрепляют дюбелями с помощью монтажного пистолета или ручного сверления отверстий под установку пластиковой гильзы, к которой винтом прикручивают фиксирующую скобу или хомут.

Пластиковый хомут

Вариант, как выглядит пластиковый крепеж, представлен на фото:

В качестве крепежа в зависимости от диаметра кабеля (пучка проводов) еще применяют скобы, перфорированную металлическую ленту промышленного производства и самостоятельного изготовления.

Использование монтажного пистолета на различных видах креплений для кабеля и гофры на бетон продемонстрировано на видео:

Прокладка в трубах

Монолитные бетонные поверхности не штробят, крепление проводов выполняют на лотках, в трубах или с помощью гофры. Разводка может остаться открытой, монтироваться внутри стены при ее строительстве или быть спрятана под финишной отделкой. Иногда, упрощая работы, каналы прорезают в плитах несъемной опалубки, но такое решение приводит к нарушению равномерности теплоизоляционной защиты дома в местах удаления материала пенополистирольных плит.

Проходной Ø различных стандартизованных изделий позволяет выбрать материал, в котором можно проложить соответствующее количество питающих жил. Характеристики гофрированных ПВХ труб для прокладки силовых сетей представлены в таблице:

Перед тем, как установить гофру по проектной схеме в наливную стену, в нее нужно продеть мягкую проволоку, чтобы потом легко можно было завести провода. Если в одну трубку нужно уложить несколько кабелей, расходящихся в разные стороны в промежуточной арматуре (тройниках, угольниках, крестовинах), то продевают нужное количество проволок по направлениям, а соответствующие концы маркируют в разные цвета (краской, цветной изолентой).

Если такая подготовка по протягиванию мягкой жилы не сделана заранее, то придется использовать трос (примерно Ø 3 мм), который уверенно проходит в трубу на расстояние 3 – 4 м. Торец троса нужно закрыть пайкой или округлой насадкой, чтобы он не распушился в узкой гофре, не застрял, не повредил ее при подаче вперед с прокручиванием.

В условиях, не требующих строгого эстетического подхода, в технических помещениях для надежной защиты наружной проводки используют более жесткий металлорукав, соединяющий распределительные коробки (тоже металлические). Принцип крепления его к стене не отличается от пластиковой гофры и показан на схеме:

Потолочные конструкции кассетного типа

Преимуществом кассетных потолков является свободный доступ к любому участку базовой поверхности. Этим кассетные конструкции выгодно отличаются от других видов декоративных потолков. Следовательно, можно не выносить распределительные коробки за пределы конструкции, а вся проводка может быть спрятана за подвесным потолком.

При монтаже проводки открытым способом для фиксации труб используют хомуты или скобы.

Монтаж скрытого типа помогает решить проблему, как спрятать проводку на потолке, и требует соблюдения нескольких условий:

• На железобетонных перекрытиях следует прокладывать кабель с помощью металлических или гофрированных труб.
• На деревянных перекрытиях применяют стальные трубы.
