Клеммники Wago: разновидности и их характеристики + тонкости соединения проводов клеммниками Ваго

Несколько слов для противников клеммников Wago

Тем, кто говорит о недолговечности подобных клеммников, можно сказать следующее. Достаточно сравнить винтовые клеммники с самозажимными. Вторые значительно проще в монтаже и экономят очень много времени. Но это не главное. Любой винтовой зажим ослабевает по причине того, что при малейшем нагреве провода окисел на его поверхности сгорает, уменьшив сечение. Это приведёт к ещё большему нагреву − и так по кругу. Поэтому винтовые клеммники необходимо протягивать как минимум раз в год, а лучше чаще.

ФОТО: torg-electro.ruТакие клеммники придётся периодически протягивать во избежание нагрева

Теперь − что касается Wago. Прижимные пружины этих клеммников оказывают постоянное давление на провод, а значит, даже при обгорании окисла контакт не ослабнет.

Что внутри. Устройство

Посмотрим на примере реального подключения, что происходит внутри “одноразового” клеммника Wago 773. Этот клемник я выкусил из распределительной коробки по причине ненадобности.

Клеммник Ваго 773 со вставленными проводами 1

Не обращайте внимания на обгорелый провод, это у него термотравма от предыдущего подключения. Снимаем прозрачную защитную крышку:

Клеммник Ваго со вставленными проводами. Устройство.

Видно, как плотно сидят провода, острый край закусывает провод, а плоский край дает площадь контакта.

Клеммник Ваго 773 со вставленными проводами 3

На этой фото видно, как закусывается медный провод. Вытащить провода из такого зажима можно, лишь выкручивая их и применяя силу.

Клеммник Ваго 773 со вставленными проводами 4

Данный контакт использовался для контакта в схеме освещения.

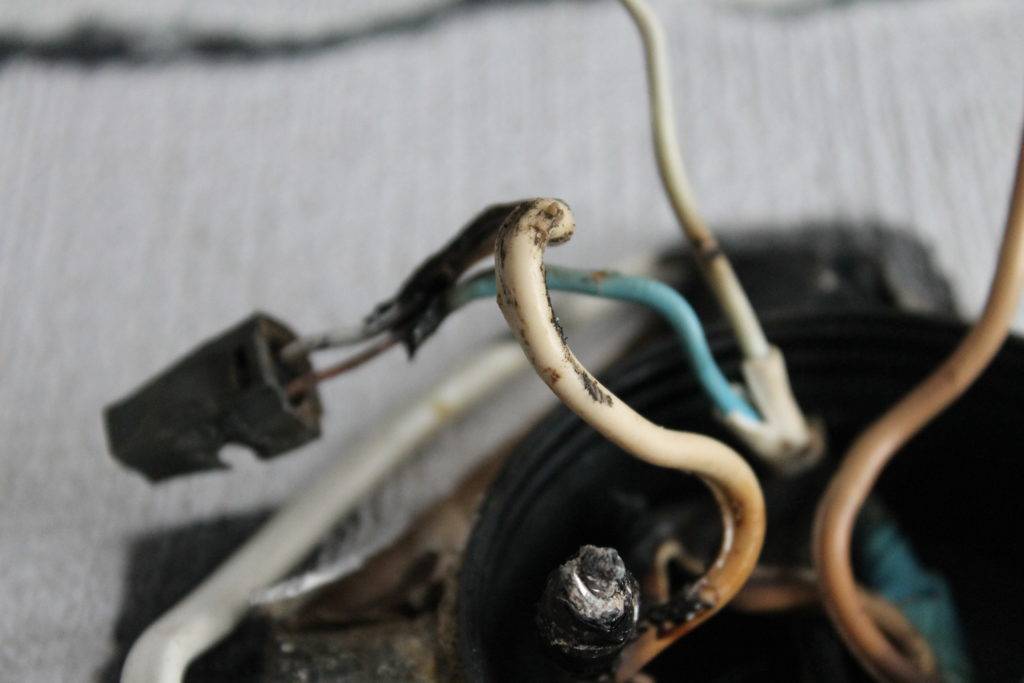

А вот что бывает, когда Ваги используются со старыми проводами в силовой цепи квартиры:

Клеммник Ваго 773 сгорел 1

Через Wago 773-304 на 4 зажима с пастой  были подключены 2 старых алюминиевых провода и 1 новый, медный. Всё было бы хорошо, особенно, учитывая, что цепь ограничена автоматом 16А. Однако, клеммник сгорел:

Клеммник Ваго сгорел

Сгорел потому, что алюминий, который вставлялся в разъем, был старым, а ведь старый обгоревший участок перед подключением надо было максимально обрезать и зачистить. Поэтому получилось вот что:

Клеммник Ваго сгорел вместе с проводами

Подробнее примеры использования клемм Ваго в электромонтаже приведены в отдельной статье. Посмотрите, в каких трудных ситуациях выручают эти клеммники.

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

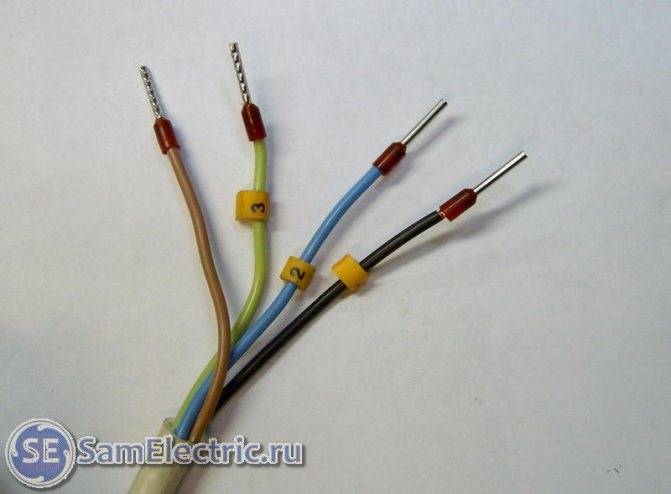

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

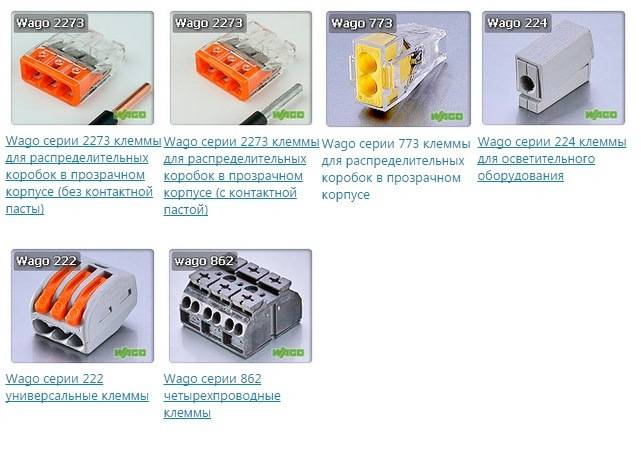

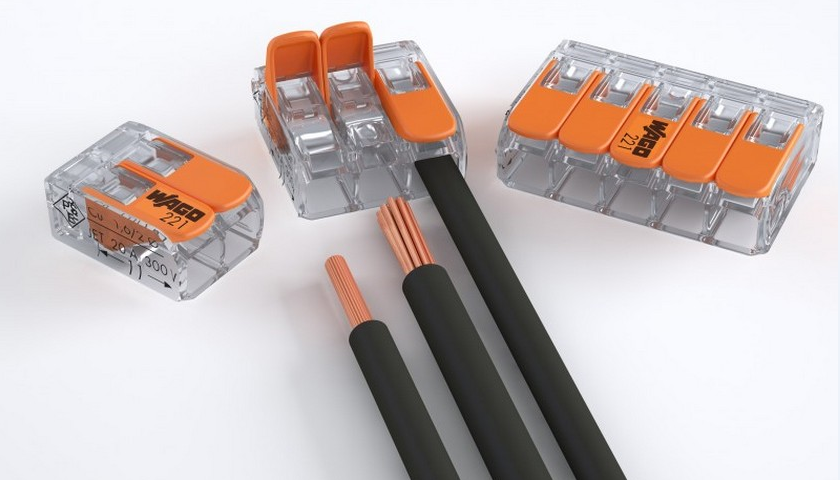

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

  • При использовании этих изделий, каждый электропровод имеет отдельный зажим.
  • Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
  • Просто монтировать, справится даже новичок.
  • При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
  • Прочные и надежные, устойчивы к вибрациям и ударам.
  • Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
  • Компактность.
  • Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Технические показатели
Пропускаемый ток (А)Площадь сечения кабеля (мм²)Напряжение (В)
От 6 до 232От 0.08 до 95От 100 до 1000

Монтажные операции при установке фирменных зажимов

Наиболее частое применение клеммные узлы фирмы Ваго нашли при монтировании разводок в распределительных коробках и щитках, подключениях осветительных приборов, бытового оборудования. С помощью фирменных устройств имеется возможность создавать соединения из одножильных и многожильных проводов.

Аварийные ситуации чаще всего возникают в местах соединения нескольких проводов. Это происходит вследствие возникновения переходного сопротивления в местах соединений. Большое значение имеет выбор подходящих разъемов для соединения проводов, чтобы соответствовать следующим требованиям:

  • отсутствие винтовых соединений;
  • большой срок эксплуатации;
  • устойчивость к вибрациям, воздействиям высоких температур;
  • повышенные изолирующие свойства;
  • материалы изготовления устойчивы против пожаров;
  • соответствие напряжению и силе тока в сети.

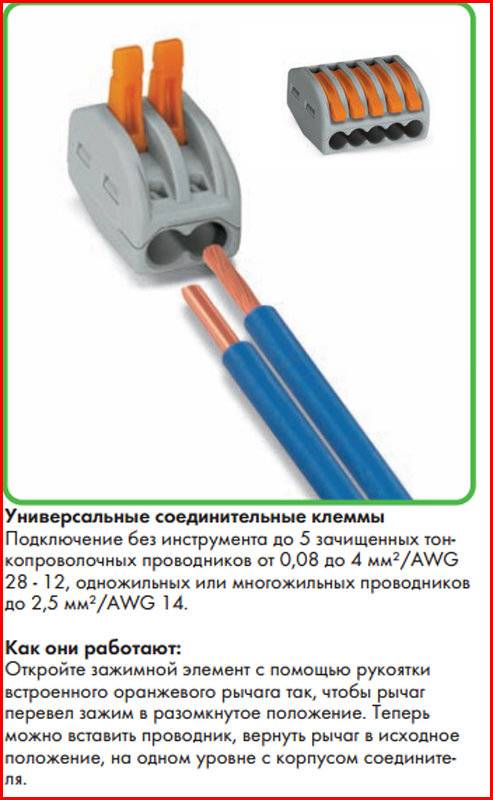

Как пользоваться клеммами Wago? Коммутация электрических проводников при помощи клеммы Ваго проводится в несколько операций:

  • очищение кабеля от изолирующего материала на расстояние 10–15 мм;
  • перевод зажима в виде флажка в верхнее положение;
  • вставка жилы в клемму, продвижение без усердия до упора;
  • защелкивание зажима при переводе его в нижнее положение, при этом провода закрепляются в клемме.

В клеммах Ваго имеется наполнение из специальной контактной пасты. Алюминиевые проводники автоматически лишаются окисной пленки и получают смазку, защищающую от окислительных процессов. Если перед установкой монтируемых алюминиевых кабелей замечены признаки окисления в виде темной окраски, следует произвести тщательную механическую очистку.

Удельное давление, которое создается в контактной точке, способствует прочной фиксации поверхностей уложенных проводников в слое из мягких металлов – свинца и олова, из которых состоит несущая рейка.  Это придает полученному соединенному узлу виброустойчивость, надежность и защищает место контакта от разрушительных воздействий коррозии.

Как правильно использовать клеммники Ваго

Главное правило работы с клеммниками от WAGO подразумевает использование одной клеммы для одного контакта. В первую очередь провода подвергаются чистке от изоляции на 1-1,2 см. После этого их вставляют в соединитель до упора. Если на соединителе имеется зажим с рычагом, то до вставки его предварительно открывают. Когда же провод будет вставлен, рычаг опускают вниз с усилием и прижимают жилку клеммника.

Важно следить за тем, чтобы оголенные участки провода не выходили за пределы приспособления. В противном случае контакт будет нарушен, как и безопасность соединения

Важно! Если что-то пошло не так, не следует использовать зажим второй раз, даже если он с виду выглядит нормальным и работоспособным. То же самое касается и их замены, которая производится время от времени


Клещи для некоторых клеммников

Таким образом, винтовые клеммники для соединения проводов от WAGO — одно из лучших решений на рынке зажимов. Они в разы безопаснее скручивания, редко требуют каких-либо дополнительных инструментов для работы, кроме отдельных видов, когда могут понадобиться клеммные клещи.

Вам это будет интересно Определение тока короткого замыкания

Вступление

DIN-рейки получили широкое распространение в электромонтаже распределительных щитов и шкафов всех типов. Популярность ДИН-рейки обусловлена простотой и удобством установки на неё электрических модульных устройств различного назначения.

Подробно о дин-рейках можно почитать тут, здесь напомню, что наиболее применяемы, дин-рейки U-типа. Иногда их называют дин-рейки омега-типа, а в стандарте РФ ГОСТ Р МЭК 60715-2003 она маркируетcя, как рейка ТН-35.

Говоря об удобстве монтажа модульных устройств, к которым относятся автоматы защиты, УЗО, реле, нельзя упустить, что на дин-рейку удобно монтировать специальные клеммные колодки. Особо важны клеммные колодки на DIN-рейки для щитов САУ (систем автоматического управления). В этих щитах большое количество контактных соединений и актуально быстрое подключение измерительной аппаратуры.

Типы клеммников для ДИН-рейки

Выделим два типа стандартных клеммников для ДИН-рейки.

  • Клеммные колодки с винтовыми зажимами. Контакт в таких колодках обеспечивается винтом затягивающим контакты колодки;
  • Клеммные колодки с пружинными зажимами. Контакт в таких колодках обеспечивается пружиной постоянно поджимающей контакты колодки.

Виды клеммных колодок для DIN-рейки

Различаются клеммные колодки по числу уровней. Увеличение уровней колодки позволяет увеличить количество подключений без увеличения габаритов колодки.

  • В одноуровневых колодках соединение происходит на «одном этаже» колодки, сами колодки не высокие.
  • Двухуровневая колодка позволяет сделать тройное разделение цепи.
  • Есть в продаже и трехуровневые колодки.

Также различаются колодки по количеству подключаемых проводов, а именно:

  • Однопроводные;
  • Двухпроводные;
  • Четырехпроводные.

Говоря о клеммах на дин-рейки, стоит обратить внимание на их скрытые возможности. Некоторые марки колодок, в частности пружинные колодки Wago и винтовые DEGSON  можно соединять в группы по 2-6 колодок, при помощи специальных гребенок. В пустые гнезда колодок можно вставлять щупы для проведения измерений.

В пустые гнезда колодок можно вставлять щупы для проведения измерений.

Как выбрать клеммные колодки

Основное место установки клеммных колодок на дин-рейки это электрические щиты. Вам знакомо, как простые клеммные планки при помощи специальных креплений устанавливаются на дин-рейку.

Клеммные колодки выбираются по расчетам электрической цепи и сечениям соединяемых проводов. Нужно учитывать, что в характеристиках колодок указывается не точное сечение провода, а диапазон соединений. Например, от 0,4 до 2,5 мм2.

Клеммные колодки для заземления

Производители колодок, например DEGSON, выпускают специальные клеммники для контактов заземления. Контакты таких колодок физически соединяются с дин-рейкой винтом, что сразу обеспечивает контакт с  заземлением щита через рейку. Это уменьшает количество проводов в щите, что уже не плохо.

Монтаж колодок и соединение проводов

Устанавливаются колодки на установленные дин-рейки, нажатием. Колодка приставляется к рейке местом крепления и защелкивается. По ДИН-рейке колодка двигается почти свободно. Есть колодки с механизмом защелкивания, как у автоматов защиты.

Для соединения проводов в колодке, с конца провода снимется изоляция на 10-12 мм. Винт колодки, если она винтовая, обычно откручен. Защищенный конец провода вставляется в колодку, винт прочно затягивается. В пружинных колодках чтобы вставить провод в гнездо, нужно оттянуть зажим, вставить провод в контактное гнездо и отпустить зажим. Вместо зажима может использоваться поворотный рычаг.

Производители клеммных колодок для ДИН-рейки

  • DEGSON (Degson Electronics Co., Ltd.) компания 1990 года с центральными офисами в КНР и Германии.
  • WAGO (WAGO Kontakttechnik GmbH & Co. Германия) в России с 2007 года работает дочерняя компания: ООО «ВАГО Контакт Рус».

Личный опыт использования клеммника Wago

Поставил я у себя эксперимент дома. В распаечной коробке, которая вся на алюминиевом проводе от застройщика. По откусывал алюминь и собрал всё на клеммах Wago.

Вводные провода, что запитали распайку от щита – посадил на отдельные “ваги” и нарастил их медью. И того получилось:

Алюминиевый провод сечением 1.5 квадратных миллиметра и медь 2.5 квадрата, через клеммник wago. Чёрные с графитово-солидоловой штукой внутри. Вроде как надежность почти долговечная, однако.

Всё это нарушение “ПЭУ”. Работало года 3-4 и паяльные станции, и пылесосы, и паяльные фены использовались на ура, никаких претензий. А вот когда от той же линии, я начал гонять стиральную машину – тут начались чудеса. Буквально, через месяц, через 6-8 стирок в обычном режиме. Распаечная коробка: начала петь, кряхтеть, характерно искрить и подавать признаки нестабильности. Несколько раз даже сетевой фильтр уходил в защиту (он у меня с защитой от перенапряжения).

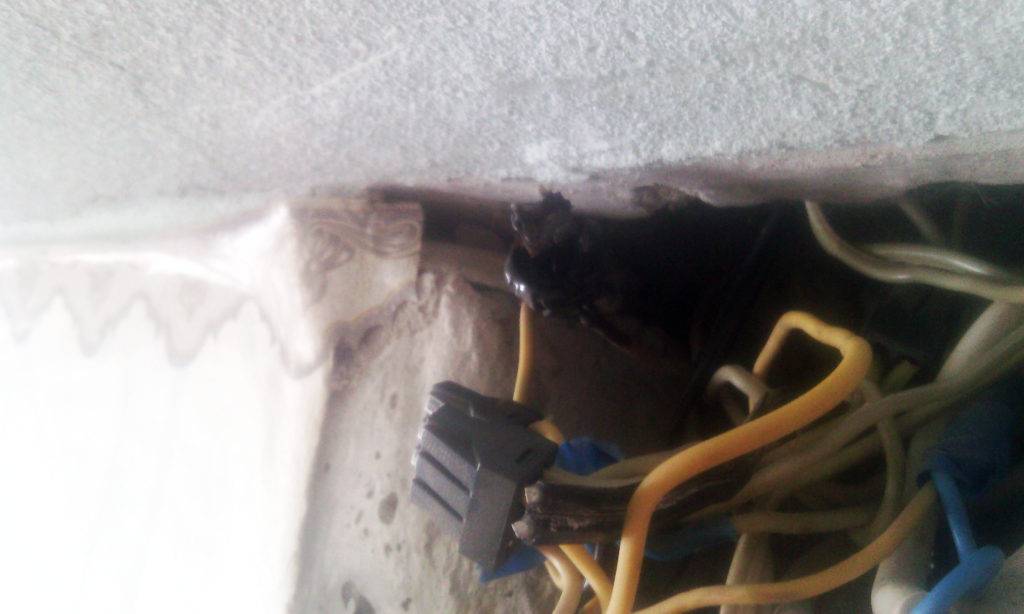

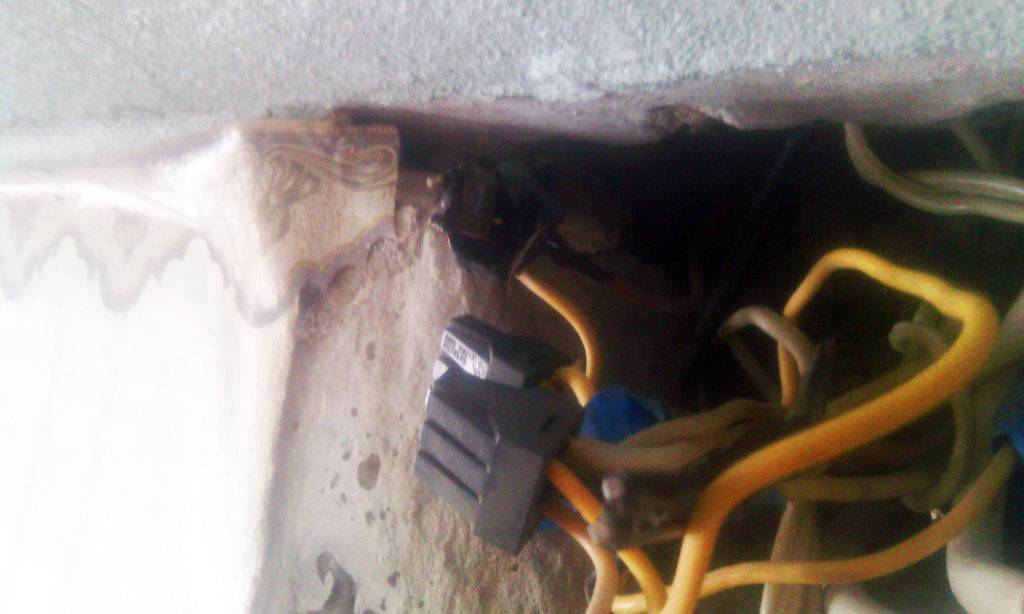

Звоночек по подгоранию и искрению проводки на клеммниках Wago прозвенел, залезаю я во внутрь и что вижу ?

Темнота и треш этой распаечной коробки, отображает общий уровень жизни )Тот самый клеммник wago который потёк – но продолжал работатьСоединение меди с алюминием клеммник Wago

БИНГО! Все оплавилось к чертям! Всё дело в том, что соединение: меди с алюминием – ни кисло так греется под нагрузкой, проходящего, через это соединение тока. Что в результате видно, что клеммники wago распидорасило в кашу. Причем медный провод – прикипел, а алюминий болтается, как волосинка. Отгорел конечно же “ноль”, но и фазный контакт так же оплавился.

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

  • Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
  • Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
  • Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
  • Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
  • Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Достоинства клеммников WAGO

Название компании WAGO (производителя самозажимных клеммных устройств) прочно закрепилось в словаре современного электрика, видоизменившись в обиходной речи до «waga» и «vago». Практически все подпружиненные зажимы и рычажные соединители-фиксаторы стали называть «ваги электрические», а фирменные изделия КВ в обиходе называют просто вагами. Столь широкая популярность и востребованность КВ вызваны рядом неоспоримых достоинств соединительных клеммников перед другими традиционными способами соединений электропроводников: скруткой, пайкой, сваркой или опрессовкой.

К числу основных достоинств КВ относят следующие обстоятельства:

возможность соединения проводов, различающихся размерами сечений токопроводящих жил и изготовленных из разных материалов (медь, алюминий);

Фиксация проводов разных сечений

  • качество зажимного усилия не зависит от температурного режима эксплуатации;
  • наличие клеммного зажима для каждого проводника;
  • нулевую вероятность короткого замыкания;
  • простоту и аккуратность монтажа;
  • отсутствие влияния человеческого фактора – качество соединения не зависит от уровня квалификации исполнителя, устанавливающего КВ;
  • возможность многократного применения;
  • измерения параметров электрической цепи выполняются без нарушений ее изоляции.

Как отличить подделку?

Фирма производитель Wago наилучшим образом зарекомендовала себя на рынке электротоваров. Чтобы не купить дешёвую подделку, ознакомьтесь с отличиями клеммников немецкого и китайского производства. Сначала то, что вы можете увидеть сразу в магазине при внешнем осмотре изделия:

  1. Флажки (или рычажки) на китайском клеммнике более тёмного (или даже можно сказать грязного) оранжевого оттенка, на немецком они ярче и светлее.
  2. На торце оригинального изделия есть фирменная надпись «Wago», на китайском зажиме ничего не написано.
  3. На обратной стороне клеммника немецкая фирма-производитель размещает схематическую инструкцию по использованию и размеры зачистки проводов. В китайском экземпляре обратная сторона чистая, там ничего не написано и не нарисовано.
  4. На немецком клеммнике сбоку указаны две величины – рабочее напряжение и номинальный пропускной ток. На китайском – только написано напряжение 250 В.

Если вы рассмотрите внутреннюю часть обоих экземпляров, то на первый взгляд всё покажется одинаковым. Но если вытянуть контактную планку, вы увидите, что у китайского производителя она в два раза тоньше, чем у немецкого. У оригинального клеммника контактная планка не магнитится, у китайского притягивается к магниту.

Подробно о подделках смотрите здесь:

Основную информацию по самозажимным клеммникам Wago мы попытались до вас донести. В домашней электрической сети найдётся достаточно мест для их применения. Поэтому если вы никак не можете отказаться от старого дедовского метода скрутки, советуем уже задуматься над более совершенными технологиями. Ведь это так просто, быстро и, что самое главное, недорого.

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

  • При использовании этих изделий, каждый электропровод имеет отдельный зажим.
  • Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
  • Просто монтировать, справится даже новичок.
  • При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
  • Прочные и надежные, устойчивы к вибрациям и ударам.
  • Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
  • Компактность.
  • Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Технические показатели
Пропускаемый ток (А)Площадь сечения кабеля (мм²)Напряжение (В)
От 6 до 232От 0.08 до 95От 100 до 1000

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
Соединения Ваго должны быть доступны для осмотра.
Не стоит превышать номинальный ток клеммника

Лучше приобретать его с двойным запасом по мощности.
При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
При хранении и эксплуатации зажимов важно изолировать их от влаги.. Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать

Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Соединение проводов с помощью зажимов Wago

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

  • увеличение темпа разводки проводки;
  • экономия изоляционных материалов;
  • большая наглядность электропроводки для ремонтного персонала;
  • возможность оперативных переключений в схеме;
  • быстрая замена поврежденных электрических установок.

Пример 3. Ремонт распределительного узла

В этой (коробкой не поворачивается назвать) … В этом кубле проводов есть всё – и ввод из подъезда (проводки тоньше полторашки, переходящие в алюминий, переходящий в ШВВП с однослойной изоляцией, и провода жесткие, и гибкие, и медь, и люминь.

Как это работало? Не знаю. Хозяин вызвал меня, когда сам устроил КЗ, и пол квартиры осталось без напряжения. При этом подъездный советский автомат 25А не сработал, что закономерно.

Я временно восстановил питание (отгорели провода), применив два Ваго (222 и 773, можно рассмотреть в верхней части фото):

Ремонт старой алюминиевой электропроводки. Самое ужасное, что люди жили с этим много лет, это было просто заляпано штукатуркой, и автомат стоял на 25А!

Через пару дней пришёл ещё раз, для начала выкинул всё лишнее, и разобрался, что откуда и куда. Провода из подъезда тоже выкинул, буду потом прокладывать новые:

Ремонт старой алюминиевой электропроводки. Слева провода – свет туалет и питание всей квартиры. Вниз – выключатель туалет и ванная. Справа – свет ванная и питание кухни.

Теперь, используя отрезки жесткого медного провода и клеммники Ваго на разное количество и разные виды проводов, собираю схему:

Ремонт старой алюминиевой электропроводки. Снизу подходит кабель ВВГ3х2,5 из подъезда. Использованы Wago 222, Wago 773 с пастой и без.

Вот что получилось в итоге:

Ремонт старой алюминиевой электропроводки. Ваго выручают здорово!

Конечно, если всё делать по уму, надо полностью менять проводку во всей квартире. Но такая задача передо мной не стояла.

Я спокоен за свою работу и эту квартиру, особенно учитывая то, что питается она теперь через автомат 16А. А самые мощные потребители – стиральная машинка и холодильник.

Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

  1. Во время эксплуатации они не требуют никакого технического обслуживания.
  2. Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
  3. Соединение не требует дополнительной изоляции.
  4. Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
  5. В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
  6. Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
  7. Зажим соединительный Ваго обладает компактными размерами.
  8. При необходимости соединение можно с лёгкостью переделать.
  9. За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
  10. Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
  11. Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
  12. В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
  13. Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

Единственным минусом можно назвать то, что соединители должны располагаться в местах, доступных для осмотра и работ в любое время. Но таким недостатком обладают не только ваговские клеммы, он присущ абсолютно всем разъёмным соединениям.

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Общие указания по монтажу

Клеммные зажимы «Ваго» широко применяются по всему миру и доказали свою эффективность. Однако необходимо соблюдать некоторые простые рекомендации при их монтаже:

  • Суммарная нагрузка всех линий, подключаемых к одной клемме, не должна превышать её номинальный ток. Желательно всегда выбирать клемму с запасом по току.
  • Учитывайте паспортные данные изделия — максимальное напряжение, диапазон сечений жил проводов и их тип.
  • Монтаж клемм должен выполняться только в распределительных (монтажных коробках).
  • Распределительные коробки должны располагаться в доступном для ревизии месте.
  • Всегда оставляйте запас проводов, достаточный для повторного монтажа.
  • При зачистке концов проводов используете специальные метки, нанесённые на корпусе клемм. Ровно зачищенные провода позволят правильно выполнить их установку в зажимах.
  • При монтаже алюминиевых проводов используйте специальную пасту, исключающую окисление алюминия.
  • Для контроля напряжения на смонтированных клеммах подключайте измерительный прибор к специально предназначенным отверстиям в корпусах зажимов.

Более 35 лет электромонтажники во всем мире применяют зажимы «Ваго». Отзывы довольных пользователей о применении этих изделий говорят сами за себя.

Менее распространенные клеммники

Существует еще один вид клеммников wago, который редко используется при электромонтаже по причине высокой стоимости. Дело в том, что серии 280, 285 и 862 имеют клеммные зажимы, которые не требуют зачистки провода при монтаже, то естьврезные контакты, которые называются FIT-CLAMP. Понятно, что никакого особого труда для зачистки провода для монтажа не требуется, а цена подобных клеммников значительно превышает стоимость обычных, а потому и спрос на них достаточно низок. Но для тех, кому нужна более высокая скорость монтажа, а зачищать провода по какой-то причине затруднительно, такой вариант будет вполне приемлем.

Также существуют и другие разновидности клеммников wago, которые менее востребованы, но от этого не теряют своей актуальности в определенных сферах, а именно:

  • Wago, предназначенный для установки на дин-рейку. Подобное соединительное устройство часто имеет специальный паз для встраиваемого сменного предохранителя;
  • Многополюсная колодка. Гнезд для проводов в ней может быть любое количество. Главное ее преимущество — компактность;
  • Многоуровневый коннектор — применяется в сложных монтажных схемах;
  • Клеммник малого размера, использующийся для установки на печатные платы;
  • Мультиштекерный, матричный и коммутационный клеммник;

Конечно, не ограничивается выпуском только лишь клеммников, также ею производится любое другое оборудование для электромонтажа, но столь широкую известность ей принесли именно подобные коммутационные приспособления. И если в наше время кто-то из электромонтеров говорит, что весь монтаж сделал на ваго, то становится понятно, что он имеет в виду именно клеммники серий 222 или 773.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
