Проектирование систем кондиционирования зданий: как составить правильный план системы кондиционирования

О дезинфекции поподробнее:

КОМУ НЕОБХОДИМА АНТИВИРУСНАЯ ДЕЗИНФЕКЦИЯ ВЕНТИЛЯЦИИ?

Не стоит думать, что регулярная дезинфекция вентиляции необходима только в медицинских учреждениях и на пищевых производствах.

Зонами повышенной аэробиологической опасности являются современные многоэтажные административно-общественные здания, промышленные сооружения и другие места массового скопления людей: торговые и бизнес центры, образовательные и спортивные учреждения, школы и детские сады, гипермаркеты, магазины, гостиницы, рестораны и кафе.

На всех этих объектах необходимо регулярно проводить профилактическую дезинфекцию.

Особенно это становится актуально сейчас, когда предпринимаются меры по недопущению распространения в стране коронавируса COVID-19.

Если Вы получили Предписание органов Роспотребнадзора провести дезинфекцию вентиляции, мы всегда готовы оперативно выполнить у Вас соответствующие работы, с предоставлением полного комплекта необходимых документов.

Чтобы сделать так необходимую сейчас антивирусную дезинфекцию более доступной для всех, мы снизили стоимость работ до 25 руб. за пог.м. и отработали специальную технологию, позволяющую выполнять работы максимально быстро.

КАК ЧАСТО НАДО ПРОВОДИТЬ ДЕЗИНФЕКЦИЮ ВЕНТИЛЯЦИИ?

Действующими нормативными актами установлена следующая периодичность работ по дезинфекции:

«Профилактической дезинфекции подлежат секции кондиционеров (центральных и бытовых), а также систем общеобменной вентиляции для искусственного охлаждения воздуха не реже одного раз в квартал …».

Обратите внимание, что дезинфекция вентиляции может выполняться только после проведения очистки. Более подробно об очистке вентиляции от пылевых загрязнений

Более подробно об очистке вентиляции от пылевых загрязнений.

КАК И ЧЕМ ВЫПОЛНЯЕТСЯ ДЕЗИНФЕКЦИЯ ВЕНТИЛЯЦИИ?

Дезинфекция, по сути, это обработка внутренней поверхности воздуховодов, сетевого и вентиляционного оборудования дезинфицирующим средством.

Обработка осуществляется методом протирания (решетки, вент. оборудование) или методом орошения (воздуховоды). В обоих случаях необходимо избежать протекания дезинфектанта, которое приведет к повреждению интерьеров.

Именно поэтому для проведения работ мы используем не мойку высокого давления, а специализированный профессиональный распылитель, создающий на выходе из сопла направленное мелкодисперсное облако дезинфектанта («холодный туман»), что позволяет быстро и качественно обработать большую поверхность и избежать при этом чрезмерного переувлажнения.

В качестве дезинфектанта могут применяться только сертифицированные средства. Мы используем современное сертифицированное противовирусное дезинфицирующее средство российского производства «Абсолюцид Окси». Это средство обладает не только высокой противомикробной активностью, но и не имеет неприятного запаха, не вызывает аллергических реакций и является биоразлагаемым дезинфектантом, не требующим смывания. В результате, сразу после завершения работ по дезинфекции, помещения становятся безопасными для людей и могут использоваться по назначению.

Продолжительность работ в большей степени зависит от степени загрязненности вентиляции — пред дезинфекцией вентиляцию необходимо почистить. Однако у нас есть наработки, позволяющие выполнять работу быстро и качественно. Наш специалист, проводя бесплатный предварительный осмотр вентиляции, обязательно предложит Вам несколько вариантов обслуживания, из которых Вы сможете выбрать наиболее удобный.

КАК ОЦЕНИТЬ ЭФФЕКТИВНОСТЬ ДЕЗИНФЕКЦИИ?

Эффективность проведенной дезинфекции систем вентиляции оценивается лабораторными методами до и после работ с внутренних поверхностей вентиляции берутся смывы, которые передаются на исследование в специализированную лабораторию.

Результаты исследования смывов, отраженные в протоколе исследований, после дезинфекции должны показать как снижение общего микробного числа (ОМЧ), так и полное отсутствие патогенной микрофлоры, показатели должны соответствовать требованиям санитарных правил и установленных нормативов для каждой конкретной категории объектов.

Результаты контроля вносятся в Журнал учета проведения очистки и дезинфекции систем вентиляции и кондиционирования воздуха на объекте.

По завершении работ Вы получаете полный комплект документов, необходимый для успешного прохождения проверок Роспотребнадзора, МЧС и других контролирующих структур.

ОСТАЛИСЬ ВОПРОСЫ?

ЗВОНИТЕ или ПИШИТЕ!

Мы на связи круглосуточно!

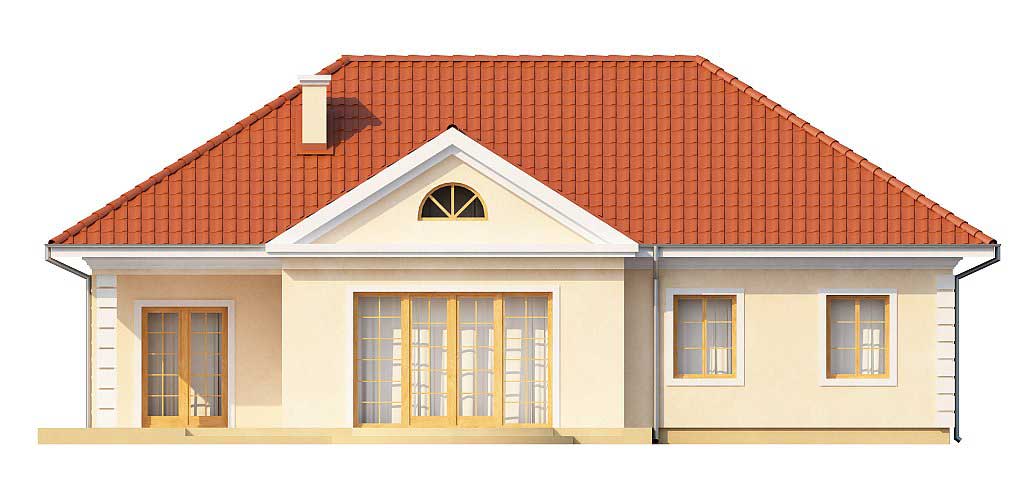

Разработка проекта здания

Воплощенный в утвержденном эскизе проекта замысел и общая идея в процессе творческого проектирования обретает свои окончательные формы в виде готовых отдельных элементов проекта и проработанных конструктивных решений компоновки здания.

На этом этапе происходит наполнение реальными конструктивными решениями и согласование всех необходимых моментов проекта. На этапе проектирования происходит согласование градостроительных норм и традиций постройки, уточнение функциональных особенностей здания, проработка конструктивных моментов проекта, обеспечивается технико-экономическое обоснование проекта, уточняется архитектурно-художественный стиль здания.

Для жилых зданий, особенно вновь возводимых, большая роль отводится технико-экономическим показателям проекта строительства, здесь просчитываются буквально все мелочи, ведь для крупного проекта жилого здания стоимость отдельных элементов будет играть существенную роль. На стадии разработки проекта в фазе разработки технико-экономических показателей, кроме традиционных методов математического анализа, применяются методы оптимального проектирования, когда на основании предварительно заданных данных проводиться разработка и анализ количественных моделей.

Параллельно с технико-экономическими аспектами проводиться разработка и объемно-планировочного объекта проектирования, наполнения его архитектурным содержанием и художественными решениями. Этот аспект позволяет создать общий наглядный образ будущего здания, создать тот образ, который будет восприниматься людьми.

Непосредственное проектирование внутренних помещений здания начинается с разработки функциональной схемы, в которой учитываются:

Назначение постройки;
Планировка внутренних помещений;
Устанавливаются функциональные связи между помещениями как в вертикальной плоскости (между этажами) так и в горизонтальной плоскости.

При разработке проекта конструкторы и архитекторы внимательно отслеживают и необходимое пространственно расположение будущей постройки, его функциональность в зависимости от окружающих объектов, пространственных связей. При планировании пространства внутри здания, планировкой помещений учитывается, прежде всего, тип и предназначение жилого помещения

Для проекта важно чтобы логика внутреннего наполнения была не только ясна и понятна, но обеспечивала максимальное удобство и комфорт для тех, кто будет жить в этом помещении. В проектировании принято выделять основное ядро композиции, которое будет иметь наибольшую, функциональную нагрузку, а в дальнейшем наращиваются необходимые узлы и группируются вокруг основного ядра

В итоге, в результате архитектурно-художественного и конструкторского подходов к разработке проекта должен появиться материал, дающий возможность приступить к инженерной разработке проекта здания.

Эскизные материалы при разработке инженерно-конструкторского решения проекта упорядочиваются и приводятся в соответствие к существующим в современном градостроении правилам. Прежде всего, просчитываются меры, направленные на повышение пожарной безопасности, учитываются пути эвакуации, устройство огнестойких отсеков и зон безопасности. Далее, проводится расчет сейсмостойкости конструкции, способности противостоять подземным колебаниям земной коры. Инженерная составляющая позволяет осуществить планировку с учетом:

Несущей способности конструкции;
Высотности задания;
Количества этажей;
Учета модульного расположения помещений;
Возможности применения унифицированных, стандартных строительных элементов.

Таким образом, возникает и наполняется конкретным содержанием внутренняя структура жилого здания.

Этапы проектирования

Нам повезло, и заказчик оказался совестный, поэтому рассчитывать воздухообмен в офисах получилось по теплоизбыткам, как и следует. Но был и случай, когда кроме чертежа нам не дали ничего, тогда воздухообмен рассчитывали по площади помещений , а на кондиционирование теплопритоки брали 100Вт/м2. Но это не совсем правильно, поэтому рассмотрим расчет вентиляции и кондиционирования офисов по нормам. Напомним, что в кабинетах должна присутствовать и приточная и вытяжная системы вентиляции, и отговорку «можно открыть окна» необходимо сразу-же пресекать. Не менее важным моментом является выбор: сделать поэтажную вентиляцию или же центральную. Ведь от этого зависит цена на эксплуатацию системы. К счастью, наш офис занял всего один этаж и над этим задумываться не пришлось. Немаловажную роль играет схема распределения воздуха. На данный момент наиболее правильной считается подача воздуха из-под пола сразу в рабочую зону.

Воздухообмен по теплоизбыткам

Формула расчета по дополнению Ф наведена в статье «Расчет воздухообмена«, где расписаны все ее составляющие:

L=3,6•Q_изл/(ρ•c•(t_уд–t_пр)) (м3/час)

Формулы расчета теплопоступлений также известны, поэтому наведем реальный пример.

Офис находился на последнем этаже здания, состоял из 5 кабинетов и кухни. И так, в кабинете работает 8 людей, в наличии 8 компьютеров, 2 принтера, 1 ксерокс, также одна внешняя стена в которой 2 окна и выход на лоджию с ориентацией на Восток.

Расчет приточно-вытяжной системы кондиционирования офисов

Имея приточно-вытяжную систему кондиционирования офисов мы выбрали схему подачи воздуха сверху вверх, дабы подаваемый воздух, доходя до рабочей зоны, успел перемешаться с внутренним.

Выбираем главную магистраль и производим аэродинамический расчет. У нас получилась такая таблица

Далее рассчитываются все остальные участки и увязываются. В этот момент уже может быть сделан чертеж разводки вентиляции по этаже.

Подбор оборудования для системы кондиционирования офисов

Имея необходимую производительность и потери давления в системе, очень легко подобрать оборудование любой фирмы. В каталогах производителей шаг за шагом описано как подобрать нужный вам вентиляционный агрегат.

Сейчас не будем на этом останавливаться. Мы подобрали приточно-вытяжную установку с перекресточным рекуператором, электрическим нагревателем и теплообменником охлаждения прямого испарения с каплеуловителем.

Она вполне соответствует необходимым характеристикам, а рекуператор позволяет экономить заказчику.

Завершающий этап проектирования системы вентиляции и кондиционирования офисов

После подбора оборудования нужно его разместить и подобрать к нему автоматику. У нас вентустановка и ККБшки размещались на крыше.

Необходимо выполнить чертеж размещения оборудования, аксонометрическую схему и сделать спецификацию. На этом проект систем вентиляции и кондиционирования офисов можно считать завершенным. Чертежи в основном исполняются в программе AutoCAD, бывает в КОМПАСЕ. Большую популярность сейчас обретают MagiCAD и Revit, которые помогают продемонстрировать заказчику систему в 3D. А в MagiCAD даже можно сделать аэродинамический расчет, или хотя бы посмотреть коэффициенты местных сопротивлений.

Существует множество вариантов исполнения систем кондиционирования и вентиляции воздуха. Мы также предлагали заказчику систему с фанкойлами, стеновые рекуператоры в каждый кабинет, кондиционирование сплит-системами и даже использование тепловых насосов. Поэтому не бойтесь экспериментировать в своих проектах! Только следите, чтобы не выходить за рамки принятых норм и бюджета.

Особенности мультизональных систем

Можно определить три основные особенности мультизональных систем кондиционирования:

Использование разветвителей, чтобы разделить потоки жидкого хладагента при его подаче во внутренние блоки или объединить потоки газообразного фреона при его отводе от внутренних модулей (в этом случае предполагается, что мультизональная система работает на охлаждение). Если трубопровод разветвлен на две магистрали, используют Y-образный или Т-образный разветвитель, который по-другому называется «рефнет». При разделении трубопровода на три или четыре магистрали применяют коллектор.

Использование электронных расширительных вентилей (ЭРВ) в качестве дросселирующего устройства. Другое известное их название – электронные терморегулирующие вентили (ТРВ). Задача ЭРВ – понизить давление фреона, чтобы создать оптимальные условия для его перехода в газообразное состояние. Электронными расширительными вентилями комплектуются все внутренние блоки системы. В редких исключениях они устанавливаются отдельно перед внутренними блоками. По сути, электронные вентили регулируют объем поступающего из общей сети фреона в зависимости от тепловой нагрузки на модуль.
Использование микропроцессорной автоматики для управления работой системы в целом. Именно микропроцессор рассчитывает нужное количество хладагента для каждого внутреннего блока и поддерживает требуемую температуру в помещениях.

Этапы проектирования

Отличительной чертой проекта вентиляции является то, что для каждого этапа его разработки требуется участие специалистов. Даже на стадии эскизной проработки схем размещения вентиляционного оборудования необходимо чётко представлять десятки различных ограничений, оговоренных в строительных нормах и правилах.

Поэтому любой проект вентиляционной системы разрабатывается в следующей последовательности:

разработка эскизной схемы размещения оборудования и вентиляционных каналов и расчет технико-экономического обоснования;
разработка рабочего проекта.

Рассмотрим более подробно каждый этап.

Технико-экономическое обоснование

Данный этап можно назвать подготовительным, так как вероятна ситуация, когда создание задуманной вентиляционной системы окажется невозможным из-за строительных или экономических ограничений.

Детализация проекта начинается с того, что заказчик предоставляет разработчику план здания, дизайн-проект и общую формулировку требований к вентиляции. Если систему воздухообмена надо сделать для предприятий общепита, то в дополнении к перечисленным документам нужен проект технологической цепи («технологический проект»).

Далее, разработчик составляет предварительную схему вентиляционного комплекса, монтаж которого допустим в существующих условиях, и рассчитывает его ориентировочную стоимость.

После того, как технико-экономическое обоснование будет согласовано с заказчиком, переходят к следующей стадии – рабочему проектированию.

Расчётная часть

Результатом рабочего проектирования является полностью готовый пакет документации, который можно передавать монтажной организации.

Элемент проекта

В общем случае, на данном этапе необходимо выполнить следующие работы:

определение объёмов воздухообмена для каждого и помещения (с распределением по зонам);
выбор типа оборудования;
включение оборудования, ответственного за пожарную безопасность системы;
внедрение оборудования, ответственного за электротехническую безопасность системы;
расчёт мощности силовых установок и сечений воздуховодов;
согласование с действующей системой электроснабжения здания;
разработка монтажных и аксонометрических схем для воздушных каналов, труб и вытяжки;
составление спецификации;
расчёт сметы.

Все этапы проектирования выполняются с учётом требований, изложенных в следующих нормативах:

ГОСТ 21.205-93 «Условные обозначения санитарно-технических систем»;
СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
ГОСТ 21.602-2006 «Правила выполнения рабочей документации отопления, вентиляции и кондиционирования».
СП 7.13130.2009 «Противопожарные требования для систем вентиляции и кондиционирования».

Отдельно отметим, что, несмотря на высокую сложность данного вида проектирования, методика его выполнения достаточно хорошо проработана и выполняется с применением компьютерных программ.

Это означает, что профессиональное проектное предприятие сможет обеспечить точное согласование особенностей здания и вентиляционных систем практически под любые требования технического задания.

Мультисплит-система

Включает в себя наружный блок с подключенными к нему несколькими (от 2 до 5) внутренними блоками мощностью 2-5 кВт. Чаще всего это настенные модели, но могут быть сочетания блоков канального, кассетного, потолочно-напольного типов кондиционеров.

Мультисплит-система

Мультизональная система устанавливается для обслуживания большого количества помещений. Для каждого из них выбирается наиболее оптимальный вариант внутреннего блока.

Наружный и внутренние блоки могут располагаться на расстоянии до 100 м. Охлаждающая система общая для всех блоков, каждый из которых потребляет холод/тепло по необходимости.

Достоинства

— долгий срок службы — экономия электроэнергии

— оптимальный тип внутреннего блока для каждого помещения

— возможность использования для большого количества помещений (4-32)

— комбинация разных типов внутренних блоков

— уменьшение количества внешних блоков

Недостатки

— высокая цена — сложная установка

— длинные коммуникационные пути

Сфера применения

большие квартиры, офисы, частный дом, общественные места

Этапы выполнения работ по созданию проекта

Все проектные работы можно разделить на три основных этапа.

Исходя из полученных и расчетных данных, заказчику предоставляется ТЭО наиболее подходящего типа системы, производительности оборудования, его характеристик, а также приблизительная стоимость выполнения всех работ. Кроме этого, на первом этапе вычерчивается принципиальная схема расположения кондиционеров и другого оборудования на плане постройки. Проект ТЭО отдается на согласование заказчику.
Проектирование систем кондиционирования воздуха невозможно без создания рабочего проекта, который выполняется после согласования с заказчиком. На этом этапе производят дополнительные расчеты. После их проведения окончательно определяется, количество оборудования, воздухораспределителей и вычерчивается схема расположения кондиционеров, прокладки дренажных сетей, подготавливаются спецификации по необходимым материалам, указывается их стоимость и производитель.

Только после создания всей документации, она отдается заказчику для дальнейших согласований с контролирующими службами (СЭС, пожарная инспекция и пр.). Если в процессе согласования появились замечания, то в рабочий проект вносятся коррективы, после чего производится заказ оборудования и передача его вместе с чертежами компании, которая будет заниматься монтажом и вводом системы в эксплуатацию.

https://youtube.com/watch?v=VDBOmjWNsIU

Вентиляция. Кондиционирование. Виды систем и назначение

Вначале необходимо оговориться, что максимально эффективная работа воздухоочистительного климатического оборудования невозможна без качественно организованной вентиляции. Последняя выступает базой, залогом поступления необходимого объема воздушного потока внутрь помещения. Воздухоочистительные устройства используются для доведения качества воздушной среды до требуемых норм, выставляемых для каждого здания (а иногда помещения) отдельно.

В зависимости от того, какие задачи призвано решать устройство вентиляции внутри помещения/здания, образуются две большие группы:

Обще-обменная. Создаются с целью регулирования внутри помещения кратности воздухообмена, соответствующей санитарным, инженерно-строительным нормам и правилам. Может быть организована естественным, принудительным (механическим), комбинированным способом.
Технологическая. Организация определенного температурного, влажностного режима внутри помещения/здания, отведение токсичных, пожаро-, взрывоопасных веществ от технологического оборудования.

Кроме того, сюда относятся установки аварийной противодымной вентиляции, позволяющей эвакуироваться персоналу на начальных этапах пожара.

Как дополнение и способ доведения параметров воздушной массы до требуемых показателей устанавливают следующие климатические установки:

сплит-системы, мультисплит-системы, мульти-зональные устройства;
чиллеры и фанкойлы;
шкафные установки;
крышные/руф-топы;
прецизионное оборудование;
центральное кондиционирование.

Зачем нужен проект

Проектирование дома – это не только основа его возведения. Наличие архитектурного проекта позволяет правильно и качественно выполнять все работы по сооружению здания. Выбирая хороший проект дома из бруса, например, нелишним будет посоветоваться со специалистами. От правильности решения на этом этапе вы в будущем сможете сэкономить на затратах до 30%. Полноценная проектная разработка позволяет не только построить дом, максимально экономичный в эксплуатации, но и оптимизировать бюджет всего строительного процесса.

Если у вас есть проектный план будущего жилья, это дает вам несколько преимуществ. Прежде всего в этом случае проще получить разрешение на строительство. Кроме того, вы сможете подобрать тип дома и получить затем всю необходимую проектную документацию на него. Впоследствии наличие проекта облегчает получение паспорта на дом, а также упрощает процесс регистрации недвижимости и ее страхования.

Вы как заказчик будете иметь возможность осуществлять полный контроль хода строительства, даже не имея профильного образования. Проект открывает возможность экономить на расходовании стройматериалов, так как в нем выполнены точные расчеты необходимых затрат. Одновременно исключаются ошибочные действия и неграмотные решения в ходе строительного процесса.

Экономя на базовой документации, вы подвергаете себя опасности потратить больше при необходимости устранять допущенные ошибки и просчеты. При этом вы не сможете предъявлять никаких претензий строителям, поскольку у вас нет базового документа на ведение работ, которым и является проект.

Проектирование систем вентиляции

При планировании вентиляционного обустройства здания/помещений, а также при реконструкции уже имеющейся системы учитываются следующие параметры воздуха:

оптимальные температурные показатели воздушной среды;
уровень увлажненности воздуха;
какой должна быть скорость приточных воздушных масс из решеток вентиляции;
уровень рабочего шума всей установки;
показатель кратности воздухообмена, который зависит от технологического назначения помещения;
показатели очищения воздуха;
эксплуатационные характеристики (управление всей структурой целиком, либо какими-то элементами отдельно);
тепловая нагрузка на электрическую сеть;
взаимодействие с пожарной сигнализацией.

Особенное внимание при обустройстве системы вентилирования уделяется ее звукоизоляции, шумопоглощению. Используются специальные шумоглушительные материалы при монтажных работах, а также приобретается малошумное оборудование

Проект системы вентиляции всегда согласовывается на предмет требований к качеству конвекции воздушных потоков.

Этапы проведения проектирования

Составление плана необходимых работ проводится в два последовательных этапа, включающих подготовку всех необходимых расчетов, сметы, технических заданий для специалистов смежных областей и выбор подходящего модельного ряда оборудования.

Этап #1 — подготовка расчетов и заданий

Подготовка заключается в ознакомлении со зданием, его местоположением, строительными особенностями и прочими факторами.

Специалистами составляется технико-экономическое обоснование, на основе которого приблизительно подбирается тип системы кондиционирования. Последняя описывается упрощенно.

На упрощенной схеме показаны ключевые звенья системы кондиционирования, блоки распределения хладагента и основные блоки управления климатическим оборудованием

Мастер предлагает потенциально эффективное оборудование, которое соответствует потребностям помещения по базовым характеристикам:

мощности;
холодо-, тепло- и воздухопроизводительности.

После этого составляется смета будущих работ. Если проект по ТЭО удовлетворяет владельца здания или квартиры, подготовительный этап переходит в рабочую фазу.

Этап #2 — подбор подходящего оборудования

На этом этапе проектирование основывается на точных расчетах, учитывающих внутреннюю и внешнюю теплонагрузку, теплотехнические характеристики объекта. Расчеты проводятся индивидуально для каждого помещения, после чего точно известны избытки тепла в каждой зоне. На основе этих данных подбирается необходимое для компенсации тепловых нагрузок оборудование.

После выбора техники начинается проектирование мест установки кондиционеров, предоставляется схема разводки воздуховодов, подготавливается план технических работ для монтажной бригады, электриков.

Все подготовленные материалы передаются заказчику и поставщику климатического оборудования. После монтажа желательно провести пусконаладочные работы, которые помогут настроить функционирование оборудования.
