Приточная вентиляция в квартире: варианты организации воздухообмена

Организация поступления свежего воздуха

Применение современных методов при возведении жилых строений и повсеместное использование пластиковых окон исключают такие проблемы, как промерзание и сквозняки, но негативно сказывается на микроклимате в помещении. Решить проблему можно путем монтажа системы принудительной вентиляции для квартиры. Приточная обеспечит подачу свежего воздуха, а отработанный найдет выход в отверстиях в ванной и на кухне.

Существует несколько вариантов реализации задуманного:

  1. Клапан, установленный в стене или на окне. Регулировать объем поступающего воздуха можно вручную, установка фильтров осуществляется редко и позволяет защищать только от насекомых, крупного мусора. Система не рассчитана на подогрев пятого океана, поэтому специалисты рекомендуют устанавливать оборудование поблизости с радиатором отопления. От шума можно защититься при помощи звукоотражающего козырька. Популярностью пользуются оконные варианты, так как стеновой аналог требует наличия сквозного отверстия.
  2. Механический проветриватель – современный функциональный управляемый прибор. Оборудование включает в себя фильтр для крупной пыли или угольную вставку. Современные устройства умеют подогревать воздух.
  3. Бризер – приточная вентиляция в квартире с НЕРА-фильтрацией. Аналогичные фильтры используются в пылесосах и необходимы для граждан, страдающих от аллергии. Устройство избавляет пространство от микробов, спор плесени, пыльцы. Бризер обеспечивает подогрев воздуха (функция полезна в зимнее время), а для вентилятора предусмотрено несколько режимов работы, что позволяет обеспечивать помещение необходимым количеством воздуха. Блок оснащен дисплеем, по размеру не превышает кондиционер. Существенным недостатком является высокая стоимость.

Самым дорогим и сложным вариантом вентилирования помещения является приточная вентиляция, комбинированная с вытяжной системой с механическим побуждением. Основные плюсы – гарантия и контроль нормального воздухообмена. Оборудование представлено вентиляторами, увлажнителями, охладителями. Отдельные модели оснащены даже ароматизаторами. Для обеспечения возможности использования в зимний период следует монтировать устройство с подогревом окружающего воздуха.

Снижение герметичности оконных блоков

Достаточный приток воздуха могут обеспечить обыкновенные щели, поэтому самый популярный вариант – пропуск воздуха через окна и балконные двери. На окно можно установить приточный вентиляционный клапан.

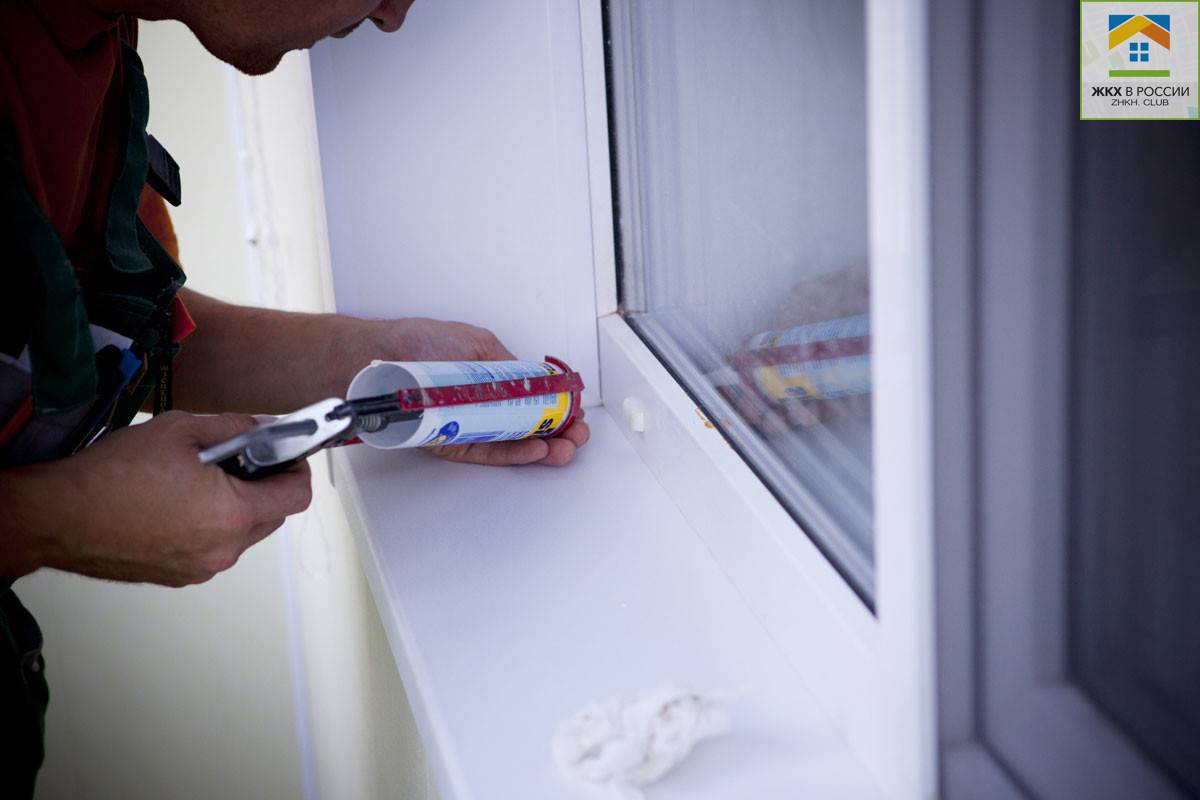

Снизить герметичность имеющихся окон можно путем частичного удаления уплотнительной ленты. Специалисты рекомендуют сделать ее съемной, чтобы можно было оперативно вернуть на место при перемене погоды на ветреную или морозную.

Монтаж настенной приточной вентиляции

Стеновой клапан эффективен при проветривании и доступен для самостоятельного монтирования. Прибор позволяет управлять скоростью поступающего воздуха.

При установке следует придерживаться последовательности:

  1. Просверлить отверстие в стене с наклоном к наружной стороне. Для кирпичной кладки достаточно дрели, а панельная поверхность нуждается в алмазном сверлении.
  2. Осуществить монтаж воздуховода, тщательно защитить от промерзания при помощи монтажной пены или минеральной ваты.
  3. Закрепить корпус клапана и установить наружную решетку.

Выбор места крепления устройства должен основываться на следующих показателях:

  • наружная решетка должна крепиться легко и безопасно;
  • внутренний оголовок клапана нужно расположить так, чтобы он не портил интерьер;
  • стационарные приборы отопления могут нагревать поступающий воздух.

Как обустроена вентиляция в квартире

Сама схема вентиляционной системы в квартире очень проста. Это всего лишь вентиляционная шахта, пронизывающая все этажи здания с подвала до крыши. К ней из каждой квартиры подведены горизонтальные каналы, которые в помещениях закрываются декоративными решётками. Выводы каналов располагаются под потолком в кухне, ванной и туалете.

При этом движение воздушных масс внутри квартиры происходит из жилых комнат к отверстиям вентканалов. Такая схема называется переточной, потому что воздух перетекает из одной комнаты в другую, очищаясь и обновляясь.

Данная вентиляционная система для квартиры до поры до времени являлась эффективной, потому что приток свежего воздуха производился через неплотности во входной двери и окнах. Именно на это и были рассчитаны параметры вентиляции. С появлением пластиковых окон всё изменилось не в лучшую сторону. Притока воздуха не стало, а значит, и перестала работать вся вентиляция. И это была большая проблема для жителей городских квартир. Первый признак, что система не работает, – запотевшие окна. Но есть и другие варианты проверить, эффективно ли производится отток отработанного воздуха.

Вентиляционная решётка в квартире на кухне под потолком

Статья по теме:

Как определить, эффективно ли работает вентиляция в квартире

Самый простой способ – это приложить к декоративной решётке вентканала бумажную салфетку. Если она упала, то вытяжка нулевая.

Побочные неприятности:

  1. влажность внутри ванной комнаты снижается медленно;
  2. в туалете неприятные запахи долго держатся;
  3. запахи от приготовления пищи распространяются по всей квартире;
  4. тяжёлый воздух в комнатах;
  5. появляется плесень на окнах;
  6. в воздухе собираются микрочастицы пыли, шерсти от домашних питомцев, коврового ворса, что негативно сказывается на здоровье людей.

Если лист бумаги не упал, значит, вентиляция работает хорошо

Естественная или принудительная вентиляция – что выбрать?

Если естественная вентиляция в вашей квартире уже не справляется со своими обязанностями, например, из-за установки новых герметичных ПВХ стеклопакетов или отлично теплоизолированных дверей, необходимо задуматься об усовершенствовании системы или дополнить ее элементами принудительного воздухообмена.

Виды и особенности работы принудительной вентиляции

В зависимости от особенностей работы, принудительная вентиляция подразделяется на три подкатегории:

  • Вытяжная. Действует благодаря усилию оттока использованных потоков воздуха;
  • Приточная. Функционирует путем предоставления в помещение новых «тяжеловесных» воздушных масс, «выталкивающих» в вентканалы более легкий загрязненный воздух;
  • Приточно-вытяжная. В оборудовании задействуется оба указанных выше принципа воздухообмена.

Перед установкой любой принудительной вентиляции выполняются предварительные расчеты.

Можно усовершенствовать естественную вентиляцию?

Мы уже говорили о том, что при наличии только естественной системы вентиляции, свежий воздух в квартиру поступает лишь через оконные и дверные блоки, открытые форточки. Загрязненные массы выводятся через вентиляционные каналы, обычно находящиеся в стенах санузла и кухни.

Благодаря современным технологиям строительства, а также пластиковым окнам и герметичным дверям, зазоров для нормального воздухообмена при естественной вентиляции оказывается недостаточно.

Решением может стать монтаж приточных клапанов, которые будут пропускать уличный воздух внутрь помещений. Преимущества решения:

  • Устройства оснащаются специальными звукоотражающими козырьками. Поэтому дают приток свежих воздушных масс, но задерживают посторонние звуки улицы;
  • Изделия имеют привлекательный вид, не наносящий вреда интерьеру квартиры;
  • Установку можно провести в оконном блоке или в стене (лучше всего, на уровне отопительного радиатора для частичного бесплатного подогрева входящих воздушных потоков);
  • Монтаж осуществляется быстро (примерно 20-30 минут), и стоит недорого. На выбранном участке выполняется техническое отверстие (величина диаметра около 80-100 мм.). Внутрь устанавливается приточное приспособление, все стыки между стеной и клапаном герметизируются.

Стоимость приточных клапанов невысока. Существует лишь один недостаток – производительность этих приспособлений напрямую зависит от качества работы вентиляционных каналов. В зимние месяцы, когда разница в температурах снаружи и внутри комнат существенная, тяга будет хорошей – воздухообмен станет осуществляться отлично. Но в теплое время года, при температурной разнице менее чем в 15 гр. Цельсия, эффективность системы снизится практически до нуля.

Еще один характерный минус такого варианта проветривания – контролировать количество выводимых и поступающих воздушных масс, а значит, управлять микросредой в доме, не получится.

Важно: в некоторых случаях установка приточных клапанов может стать наиболее рациональным и финансово выгодным вариантов. Необходима профессиональная оценка производительности имеющейся естественной вентиляции.. Специалисты компании «Хорос» проведут экспертизу и помогут вам подобрать подходящее приспособление воздухообмена

В каталогах представлены, в том числе, многофункциональные приточные клапаны, способные:

Специалисты компании «Хорос» проведут экспертизу и помогут вам подобрать подходящее приспособление воздухообмена. В каталогах представлены, в том числе, многофункциональные приточные клапаны, способные:

  • Очищать и дезинфицировать входящий воздух от пылевых частиц, аллергенов, микроорганизмов и вирусов;
  • Увеличивать концентрацию кислорода в микросреде;
  • Нормализовать уровень влажности.

Даже самые современные модели устройств, предотвращающие появление конденсата, развитие плесени, грибка и бактерий, отличаются минимальной величиной, легкостью в монтаже и доступной стоимостью. Вы сможете проветрить комнаты без потери тепла, открытия форточек и создания сквозняков.

Приточные клапаны работают бесшумно – устанавливать их можно в спальнях и детских комнатах.

Нормативные требования к вентиляции квартир

Исследования причин тепловых потерь доказывают, что 1/3 проблем составляет вентиляция. Монтаж пластиковых окон положительно сказывается на экономии тепла, но снижает обмен воздуха. Последнее негативно влияет на человека – низкая работоспособность, быстрая утомляемость, раздражительность, болезненность.

Нормативы приведены в СНиП 2.08.01-89 «Жилые здания» и 2.04.05-91 «Отопление, вентиляция и кондиционирование». Отсутствие вентиляции ведет к влажности, появлению грибка и плесени. Последние портят поверхности, провоцируют появление или обострение заболеваний аллергического характера.

Правила вычисления минимального объема воздухообмена

Минимальная отметка воздухообмена для основных комнат – 3 м3/час на 1 м2. Вспомогательные помещения требуют следующего объема:

  • раздельные санитарно-гигиенические комнаты, кладовая, гардероб – 25 м3/час;
  • кухня с электрической плитой – 60 м3/час, с газовой – 90 м3/час.

В соответствии с ГОСТ 30494-96, температурный показатель жилого пространства: летом – от 22 ºС до 25 ºС, зимой – от 20 до 22 ºС.

Как обеспечить циркуляцию воздуха

В поступлении свежего воздуха нуждаются кухня и спальня, а в удалении – ванная, санузел (условие закреплено в СП 54.13330.2016). Взаимообмен между техническими помещениями и остальной квартирой следует исключить. При составлении схемы воздухообмена нужно опираться на планировку жилья. Поступление свежего воздуха обеспечивают помещения с окнами, а отток – вентиляционные шахты.

Где правильно установить бесканальный приточный клапан?

Приточное техническое отверстие должно находиться на противоположной или перпендикулярной стене по отношению к стене, в которой установлены вентиляционные каналы.

Это могут быть следующие варианты:

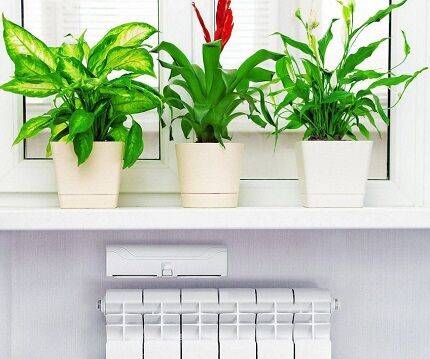

  • Промежуток между радиатором и подоконником
  • В наружной стене помещения
  • В оконной раме пластикового окна

Пластиковые окна могут изначально комплектоваться приточным вентиляционным клапаном. Такой клапан оснащен специальным фильтром и механической задвижкой. При помощи этого клапана можно регулировать степень подачи свежего воздуха в комнату. Если у вас установлены пластиковые окна без клапана, его можно установить на уже существующие окна.

Приточный клапан может быть установлен в наружной стене. Однако следует учесть следующее: если в вашей климатической зоне температура иногда опускается значительно ниже нуля, то в помещение будет поступать холодный воздух.

Как показывает практика, одним из самых недорогих и практичных вариантов является место в стене под подоконником и батареей. Заходя в помещение, поток воздуха проходит вдоль радиатора. По ходу поступления, свежий воздух нагревается и смешивается с теплым воздухом, поднимающимся над радиатором.

Вентиляционные приточные клапаны имеют различную форму и пропускную способность.

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – приточный вентиляционный клапан.

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

  • окна;
  • двери;
  • продухи в фундаменте и цоколе;
  • оконные кондиционеры.

О приточной вентиляции мы подробно говорили в следующем материале.

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или вытяжной клапан.

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование обратной тяги. Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать обратными клапанами. При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с приточно-вытяжной схемой. В ней объемами и притока, и вытяжки управляют вентиляционные установки.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится рекуператор, забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Система подачи воздуха в салон автомобиля

Устройство центровой составляющей приборной панели автомобиля

Каждый автомобиль оборудован комплектом специальных направляющих заслонок, необходимых для регулирования подачи воздушных потоков. Фиксирование температурного режима воздуха, который поступает в салон автомобиля, производится за счет перемешивания нагретых и холодных воздушных масс посредством прохождения через теплообменник, расположенный в отопительной системе.

Подача воздуха производится за счет набегающего потока, который формируется в процессе движения машины, а также благодаря специальному вентилятору, направляющему воздух через центральные и боковые дефлекторы приборной панели. В некоторых моделях автомобилей дополнительно устанавливаются подачи воздуха в ножные сектора со стороны заднего ряда сидений. Но такая функция доступна чаще в дорогих автомобилях, приближенных к бизнес-классу.

Для того, чтобы перевести отопительную систему в рабочий режим, необходимо, прежде всего, поставить ключ зажигания в рабочее положение, так как в цепи питания электродвигателя автомобиля находится специализированное реле.

Отопительные системы бывают двух типов:

Но если говорить об иномарках, то в них, как правило, отопительная система и кондиционер реализованы в едином блоке и образуют целостную климатическую систему.

Регулирование скоростных и температурных режимов подачи теплого воздуха производится за счет специального тумблера или ползунка, расположенного на центральной части приборной панели. Чаще всего он выглядит как поворотная рукоять с нанесенной шкалой синего и красного цвета, где синий – это холод, а красный означает тепло.

Регулировка подачи воздуха в салон автомобиля

С помощью поворотной рукояти с пятью режимами производится регулировка направления подачи воздуха. А благодаря регулировочному ползунку на приборной панели осуществляется переключение режимов циркуляции воздушных потоков (рециркуляция и подача воздуха с улицы).

В крайнем левом режиме происходит перемешивание воздуха внутри салона. При переключении в правое положение включается подача свежего воздуха извне. Режим рециркуляции очень важен, поскольку позволяет осуществлять прогрев салона намного быстрее и предотвращает попадание в авто плохих запахов с улицы.

Максимальная эффективность рециркуляции актуальна в автоматических режимах в составе климат-контроля. Центральный блок управления климатом получает информацию от сенсоров газоанализаторов, установленных в машине. И по результатам полученной информации, активирует режим рециркуляции при обнаружении вредных веществ и взвесей в воздухе за бортом. После нормализации микроклимата этот режим отключается. Следует помнить, что долгое использование режима рециркуляции может привести к сильному запотеванию стекол.

В центральной части приборной панели тоже можно найти ползунок регулировки отопительного режима. У него есть 4 положения. Например, крайний левый – это полное отключение системы. А перемещение вправо увеличивает температурный режим и скорость прогрева автомобиля. Однако при резком включении ползунка на максимальное тепловое значение не происходит моментального нагрева в салоне. Воздух, поступающий из «печки», нагревается постепенно и спустя пару минут формирует выбранный микроклимат в авто.

В каждом автомобиле есть кнопка включения/выключения кондиционера (охлаждения). При включении она загорается, при выключении – затухает. Кроме того, регулировать направление воздушных потоков в салоне можно посредством дефлекторов, расположенных по краям приборной панели и в середине. Дефлекторы оборудованы специальными жалюзийными решетками, при перемещении которых водитель или пассажир могут определять направление воздушного потока.

Важно помнить, что, используя систему подачи воздуха в салон автомобиля, режимы нужно чередовать и не практиковать их ежедневно в одном положении. Поскольку система циркуляции может перегреваться или охлаждаться, и есть риск, что воздух в салоне будет застаиваться

Источник

Приточно-вытяжная вентиляция квартиры

Принудительная вентиляция в квартире имеет отличное от бытовой естественной вентиляции строения, состоит из следующих элементов:

  • Защитные решётки на приточку, которые не допускают попадания в квартиру мусора из вентиляции.
  • Воздушные фильтры, которые очищают уличный воздух.
  • Специализированные клапаны, которые помогают контролировать уровень тяги и объём поступающего воздуха.
  • Шумоизолирующая прокладка. Работа вентиляции доставляет много шума, и чтобы предотвратить нарушение по уровню шума в квартире, вентиляционные шахты прокладывают шумоизолирующими материалами.
  • Элементы автоматического контроля за работой вентиляции.
  • Воздухоотводы и моноблоки, который соединяют все детали в единую систему.

Искусственную вентиляцию для многоквартирных домов можно разделить на два вида:

  • Компактную.
  • Полную.

Схема приточно-вытяжной вентиляции в квартире

Компактная система вентилирования для квартиры

Компактная приточная вентиляции представляет собой систему небольшого размера, у которой помимо габаритов есть ещё несколько положительных сторон. Компактные системы приточной вентиляции легки в монтаже, их может установить даже человек без специализированного образования. Для монтажа потребуется только сама система и прибор, способный делать отверстия в стенах. Такие системы имеют низкую стоимость. Устройство приточной вентиляции можно устанавливать прямо под окном в любой комнате или на балконе. Благодаря фильтрации и ионизации воздух в комнате станет чище. Фильтры не требуют регулярной замены, являются экономичными в использовании.

Компактные вентиляции работают намного тише, чем большие, поэтому их можно устанавливать даже в спальне. А благодаря современному дизайну они прекрасно дополнят любой интерьер. Компактные устройства для организации вентиляции лучше подходят для установки на последних этажах в многоквартирных домах, т.к. на последнем этаже сложнее всего наладить правильный воздухообмен.

Ещё один минус компактных систем — небольшой охват. Их можно устанавливать только в небольших помещениях до 45 квадратных метров, иначе от них просто нет смысла.

Некоторые системы оборудуются калориферами для прогрева уличного воздуха в зимний период. В некоторых устанавливаются рекуператоры, это дополнительно помогает сэкономить электроэнергию при обогреве жилого помещения.

Полноценная система вентиляции

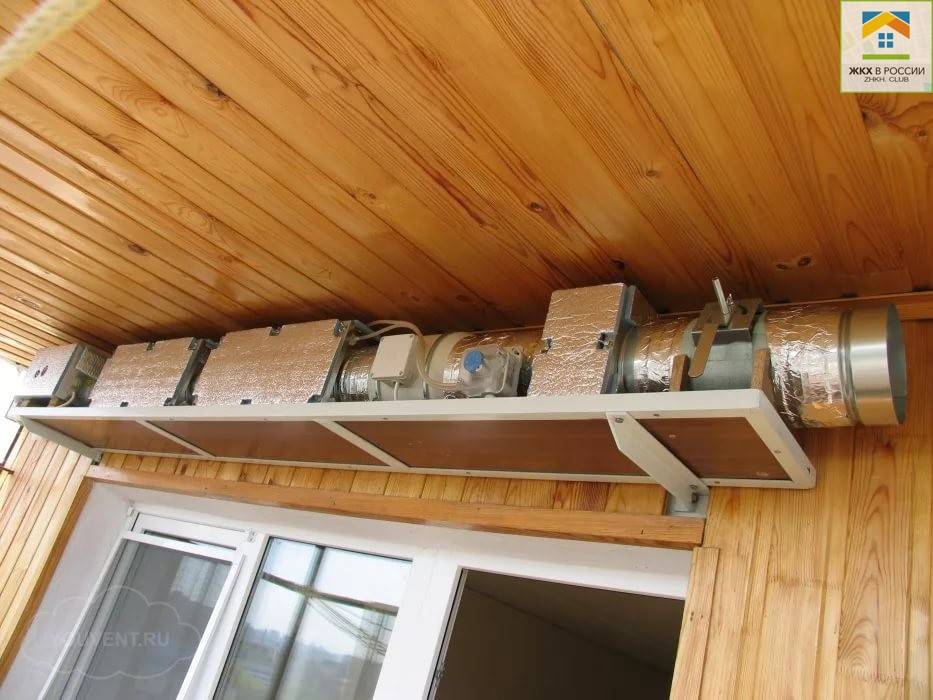

Приточная вентиляция в квартире может реализовываться и при помощи полноценной системы автоматической вентиляции. Такая система имеет ряд отрицательных сторон: большие размеры, сложна в установке, дорогостоящая.

Такая система вентиляции в квартире сможет обеспечить достаточный приток и отток воздуха и частично сэкономить на обогреве помещения, так как часто системы оборудуются рекуператором. Использование полноценной приточной системы в маленькой квартире нецелесообразно, система больше подойдёт для нормализации воздуха обмена в больших помещениях.

Полноценная приточная вытяжная вентиляция в квартире имеет ряд преимуществ:

  1. Обеспечивает приток и отток воздуха в больших объёмах, полностью регулирует воздухообмен в квартире.
  2. Помогает распределить воздух по всем помещениям в квартире.
  3. Благодаря установленным фильтрам воздух в квартире становится чистым, не содержит пыли и аллергенов.
  4. Такое устройство вентиляции в квартире может увлажнять воздух, охлаждать или дополнительно прогревать его.
  5. Некоторые системы оборудованы автоматическим климат-контролем, что позволяет полностью автоматизировать процесс воздухообмена в доме.

Такие устройства могут располагаться как на полу, так и быть навесными, всё зависит от размера системы. Но чаще всего полноценные приточно-вытяжные системы располагаются недалеко от батареи центрального отопления примерно на этой же высоте.

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

  • производительность устройства;
  • допустимую температуру эксплуатации;
  • длину и диаметр воздуховода;
  • способ управления;
  • уровень шумоизоляции;
  • компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим уровень влажности в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Как монтируют устройства принудительного проветривания

Когда речь идет об установке в частном доме, лучшим решением является установка вытяжки на противоположной стороне от окна, которое является источником чистого воздуха. Эта точка расположена в верхней части стены:

  1. Сначала мастер отмечает место, где он должен просверлить отверстие, затем прогоняет алмазное сверло через стену и вставляет пластиковый колпачок в готовое отверстие.
  2. Если отверстие должно быть квадратным или овальным, оно просверливается в стену с помощью дрели и шпателя.
  3. Отверстие в стене со стороны улицы и дома заполняется монтажной пеной для заполнения всех зазоров между креплением и стеной.
  4. Вентилятор устанавливается со стороны улицы, а клапан устанавливается со стороны дома, чтобы предотвратить попадание холодного воздуха в дом через вентилятор, когда он выключен.
  5. Последний шаг – установка декоративной решетки со стороны улицы. Это значительно снижает обратную тягу и предотвращает попадание холодного воздуха через вентиляцию, когда в этом нет необходимости.

Вентилятор подключается к сети с помощью предохранителей для защиты от короткого замыкания и возгорания в электропроводке. Данные условия эксплуатации соответствуют правилам и предписаниям по пожарной безопасности.

Вентиляция через стену обеспечивает два типа вентиляции – естественную и принудительную. Есть некоторые особенности в организации такой вентиляции в частном доме.

Разновидности вентиляционных систем для частного дома

Герметичность строения, при всех достоинствах – сохранении тепла, отсутствии вредных веществ снаружи, поддержка микроклимата – имеет недостатки. В первую очередь это измененный газовый состав воздуха: недостаток кислорода, избыток углекислого газа, неприятные запахи кухни и санузла. Кроме того, сохранение микроклимата способствует развитию повышенной влажности и, как следствие, риск появления грибка, плесени. Таким образом, естественная или принудительная вентиляция – обязательное условие комфортного проживания в частном доме.

Естественная вентиляция

Как уже говорилось, естественная вентиляция – через щели и микропоры в строительных конструкциях, окна и двери, вентиляционные отдушины и трубы – может быть недостаточной. Схема движения воздуха в доме показана на иллюстрации, причем расположение вытяжных труб сверху (на крыше) обусловлено природным движением теплого воздуха вверх.

Однако данная схема осуществима только при условии поступления холодного (относительно) воздуха через окна и двери, вентиляционные отдушины (рисунок справа), а также микроотверстия в стенах. Следует отметить, что при разработке проекта частного дома устройство вентиляции (схема) обязательно включает вытяжные каналы и трубы, должны присутствовать вентиляционные щели в дверях (под дверным полотном), сами каналы вывода использованного воздуха наружу должны проходить правильно – снизу вверх. Если в доме присутствуют такие отопительные приборы, как камины или печи с открытым огнем, для них вывод воздуха и дыма устраиваются отдельно. То же касается газового или твердотопливного котла.

Принудительная вентиляция

Для более эффективного воздухообмена в помещениях устраивается приточно-вытяжная вентиляция принудительного типа. От естественной она отличается использованием механических устройств (вентиляторов), направляющих движение воздуха в нужную сторону. Обычно такие системы монтируются в помещениях с повышенной влажностью и обилием запахов (санузел, кухня, подвал, мастерские, гараж) и имеют отдельные вентиляционные каналы.

Ниже приведены схемы устройства вентиляции с верхним и нижним расположением базового блока.

При этом система может быть приточно-вытяжной или только вытяжной. В первом случае и забор воздуха из внешней среды, и его удаление из дома осуществляется с принуждением, во втором – принудительно воздух только удаляется, его поступление идет по естественным каналам.

Проектирование систем вентиляции обязательно включает блок (блоки) ППВВ (приточно-принудительной и вытяжной вентиляции), дополняемых рекуператорами, фильтрами и другими устройствами для подготовки поставляемого в дом воздуха. Под рекуператором понимается камера, в которой теплый удаляемый из дома газ отдает свою энергию холодному уличному (смешивание газовых сред не происходит), в зимнее время использование рекуператора позволяет сэкономить до 25% энергии на отопление жилья. Фильтры первичной и тонкой очистки удаляют из воздуха различные пылевые и растительные взвеси, помогают избежать аллергических реакций и вдыхания загрязненного воздуха. Также газовая среда может увлажняться, подогреваться или остуживаться до получения оптимального температурно-влажностного режима в помещениях. На схеме ниже показан принцип работы блока ППВВ.

В данной схеме байпас – это обходной (мимо рекуператора) путь движение холодного воздуха в зимнее время. Он используется для разделения потока с тем, чтобы конденсат в рекуператоре не замерзал из-за чрезмерно низкой температуры снаружи.

Калорифер – устройство для нагрева воздушных масс, поставляемых в помещения.

Проектируемые последние годы системы принудительной вентиляции часто имеют грунтовый теплообменник. При этом труба, по которой воздух попадает в дом, прокладывается в грунте на глубине 1,5…2 м (ниже уровня промерзания почв), воздухоприемник же расположен выше уровня земли. Благодаря такому решению в холодное время года воздух подогревается теплом земли, в летнее – остывает в процессе доставки в жилье, что обеспечивает дополнительную экономию энергии (также до 25%).

Смешанная система

В крупных домах (два и более этажей), постройках по технологии «изодом» или «термодом» часто применяют смешанный тип вентиляционных систем – частично помещения обслуживаются естественным путем, частично – с использованием техники.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
