Правила монтажа пристенного дренажа
Главное условие, существенно облегчающее прокладку дренажной системы вблизи фундамента, – это проведение всех работ еще на этапе строительства. Уложить трубы стоит до того, как произведена обратная засыпка котлована вокруг основания дома. Если же этот момент упущен, то это не страшно. Просто придется провести дополнительные земляные работы.
Но на каком бы этапе ни пришлось обустраивать этот вид водоотведения, нужно проводить все работы, соблюдая общие правила.
1. Дрены должны быть уложены не строго горизонтально, а с соблюдением уклона в 2 см на погонный метр в сторону коллектора.
Дреный укоадывают с уклоном
2. Самая верхняя точка системы располагается в одном из углов дома. В низшей точке находится дренажный колодец.
3. В дренажный колодец труба должна входить на расстоянии в 20 см от дна и иметь обратный клапан, который исключит отток воды в дрены. На дне колодца должен находиться илосборник.
4. Удаленность дрен от здания определяется диаметром выбранных вами колодцев для ревизии и собственно шириной фундамента.
5. Трубы должны быть проложены ниже песчаного основания фундамента примерно на 0,4 м.
Элементы дренажной системы
6. Если пол цоколя и основание фундамента значительно удалены друг от друга, то можно расположить дренажную трубу между ними. Это бывает в том случае, когда подошва фундамента сильно заглублена.
7. Перед началом проведения монтажных работ нужно перекрыть кровельную ливневку.
8. Места входа/выхода из дома канализации, водопровода и т.п. необходимо дополнительно герметизировать.
9. Стоки ни в коем случае не должны выводиться на участок.
Учитывая эти нюансы, можно проложить дренаж вокруг дома самостоятельно, но для начала нужно приготовить все инструменты и материалы.
Трещины на фундаменте — результат отсутствия пристенного дренажа
Эксплуатация
Грамотно сооружённая дренажная система не требует никакого дополнительного технического обслуживания кроме промывки труб с помощью насоса. Процедура выполняется в зависимости от степени засорения труб (дренов) один раз в год или реже с привлечением специалистов.
Чтобы предотвратить замерзание дренов рекомендуется разместить под отмостку здания куски пенопласта толщиной не меньше 2,5 сантиметра. Пенопласт выполнит роль дополнительной теплоизоляции. Считается, что гравий сам по себе неплохо удерживает тепло и препятствует промерзанию труб.
Виды и устройство прифундаментных дренажных систем
В первую очередь дренажные системы подразделяются по типу глубины расположения на поверхностные и подземные.
Поверхностный по периметру вокруг частного строения
Поверхностный вариант дренажа около дома подойдет в том случае, если будет низкий уровень грунтовых вод. Назначение такой дренажной системы – сбор и отведение верховодки от прилегающих к дому территорий. В общем такая дренажная система представляет собой систему каналов глубиной заложения не больше 1 метра. Каналы могут быть открытыми и закрытыми с декоративными решетками.
Поверхностный дренаж прокладывается вдоль стен здания по всему периметру в виде следующих форм:
- Линейная система. Это проведённые земляные желобы, которые отводят паводковую или осадковую воду от фундамента дома, подвала и подсобных помещений. Вода отводится в канализацию, септик или просто за пределы участка.
- Точечные водосборные колодцы, которые могут быть закрытыми и открытыми. Они располагаются рядом с коммуникациями и в самых низких точках, рядом с цокольными и подсобными помещениями.
Какой конкретно вид выбрать зависит от количества влаги, которую нужно отвести от фундамента, а также от вида фундамента и проекта самого дома. Обычно конкретный вид дренажной системы для фундамента вносят еще при строительстве дома в проектную документацию.
Подземный (пристенный, пластовый, кольцевой)
Подземное водоотведение имеет более сложную схему устройства и чаще всего состоит из нескольких уровней. Используется на участках с низкими грунтовыми водами, с глинистым типом почв и при близком расположении природных водоемов. При строительстве частных домов для фундамента используется 3 типа подземного дренажа:
- Вертикальный тип. Из колодцев или понизительных скважин длиной 20-50 метров. Вода из них откачивается с помощью насоса.
- Горизонтальный тип. В траншею уложены перфорированные трубы с уклоном. Они выводят воду в специальный водосборный колодец.
- Комбинированный вариант. Сочетает два предыдущих типа водоотведения.
Подземные системы дренажа могут иметь несколько разных конструктивных вариаций:
- Кольцевая – замкнутый круг из дрена для понижения общего уровня грунтовых вод. В таком случае перфорированные трубы углубляются ниже фундамента и ниже точки промерзания с отступом от стены на 5-7 метров. Оптимально использовать при песчаных типах почв, если уровень грунтовых вод выше подошвы.
- Пристенная. Применяется если грунтовые воды расположены ближе, чем 0.5 м от низа фундамента и есть риск подтопления верховодкой.
- Пластовая. С точки зрения возведения самая сложная система. Выводит межпластовые воды, используется, когда другие методы осушения не приносят результата.
Как сделать дренаж вокруг дома своими руками?
Поэтапная инструкция по устройству дренажа закрытого типа
Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:
- проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
- располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.
Устройство дренажа закрытого типа (сплошной, пристенный)
Схема дренажа вокруг дома представлена на фото
Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.
Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.
Рытье траншеи для дренажа участка загородного дома
Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.
Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.
Укладка геотекстиля на дно траншеи под дренаж
Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.
Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.
Засыпать низ (дно) траншеи гравием.
Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net
Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.
Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.
Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.
Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

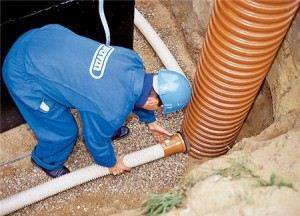

Вывод труб в смотровые колодцы
По функциональному назначению дренажные колодцы делят на два вида:
- накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
- поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.
- Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
- Засыпать дренажные трубы щебнем на высоту 300мм.
- Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
- Засыпать песок, землю и/или уложить дерн.
Поглощающий колодец и обмотка дренажной трубы геотексителем
Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

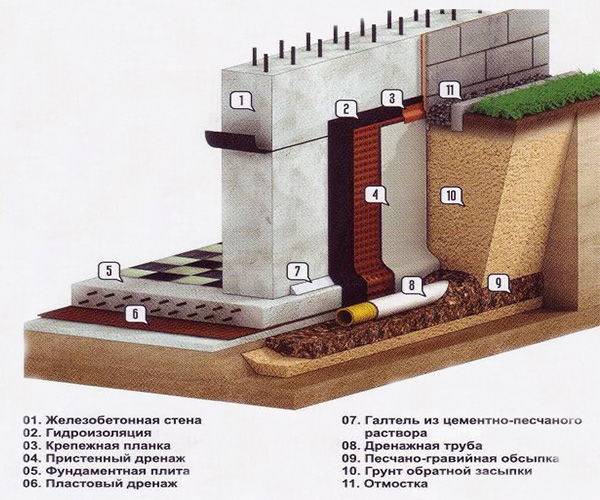

Готовая дренажная система в разрезе представлена на фото

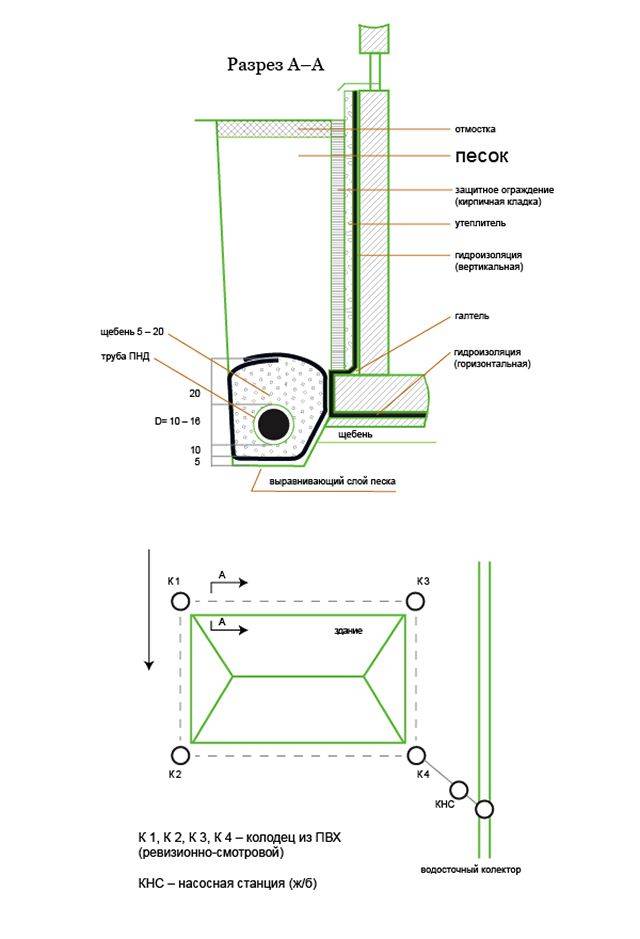

Схема дренажной системы в разрезе
Заключение
Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.
Дренаж
Дренаж подвала
Если одновременно с закладкой фундамента дома не были проведены работы по монтажу дренажной системы, велика вероятность появления в подвале влаги. Быстро исправить ситуацию можно, закопав в подвале бочку и поместив в ней погружной насос для грунтовой воды. К насосу нужно подвести шланг и вывести его наружу. Пол засыпать слоем керамзита и настелить доски, обработанные влагостойким составом. Этот метод используется как исправление допущенных при строительстве ошибок (не проведён анализ участка, не заложена дренажная система или дренаж не справляется), поэтому его не рекомендуется использовать как альтернативу полноценному дренажу. Насос работает при высоком уровне почвенных вод. Если в сухую погоду или после паводка уровень грунтовых вод опускается, насос следует отключить, чтобы он не работал вхолостую.
При понижении уровня грунтовых вод дренажный насос нужно отключить
Второй метод осушения подвала заключается в устройстве кольцевого дренажа. Траншея прокладывается на расстоянии 5 метров от дома, поэтому фундамент не пострадает. Трубы прокладываются на 50 см ниже основания фундамента.
Устройство кольцевого дренажа вокруг дома
Закрытая система, выполненная с прокладкой дренажных труб, в сравнении с открытым и засыпным вариантами, более надёжна и безопасна. В неё нельзя провалиться, а при засоре удобно обслуживать. Для прокладки дренажа используют полимерные трубы — долговечные, лёгкие и удобные для работы.
Кольцевой дренаж выполняется по всему периметру дома
Необходимые инструменты
Для работы понадобится:
- Штыковая лопата.
- Совковая лопата.
- Уровень для определения уклона.
- Рулетка.
- Тачка для вывоза лишнего грунта с участка.
Пошаговая инструкция по укладке системы кольцевого дренирования
Кольцевой дренаж выполняют в несколько этапов:
Определяют самую низкую точку на участке, где будет устраиваться колодец для слива. Копать канаву придётся на 30–50 см глубже котлована, с уклоном 1 см на каждый погонный метр в сторону расположения сливного колодца. Правильный уклон делает работу дренажной системы более эффективной. Поэтому нужно чаще проверять уровнем угол наклона. На дно траншеи насыпают слой слой песка толщиной 20–30 см и утрамбовывают его поверхность. Нужно постоянно использовать уровень, чтобы придерживаться профиля уклона. Утрамбованную поверхность и стены траншеи на 60 см с каждой стороны застилают геотекстилем для изоляции, чтобы вода не просочилась вниз. Следующим слоем примерно на 1 см насыпают щебень, не забывая следить за линией наклона.
Укладывают дренажные трубы. Стыки тщательно изолируют монтажной лентой. В двух противоположных углах фундамента монтируют смотровые колодцы, выводя их по высоте на уровень участка.
Прокладывают трубы вокруг дома до смотровых колодцев и сливного коллектора.
Перед тем как закрывать трубы, проверяют правильность уклона большим количеством воды. Если всё сделано правильно, на стыках вода не просочилась, поток не задержался в трубах и ушёл в сливной колодец, трубы можно засыпать щебнем слоем 30 см. Заворачивают геотекстиль с нахлёстом в 15–20 см. Нужно постоянно следить за уклоном (по требованиям СНиП угол уклона равен 1% от длины траншеи). По трубам потечёт вода с примесью глины, песка, ила, поэтому если величина уклона будет нарушена, снизится эффективность всей системы
Важно также установить смотровые колодцы в местах поворотов. Дренаж без труб иногда может заменить систему с трубами
На участке нужно определить самую высокую и самую низкую точки, сделать разметку будущих канавок и выкопать траншеи. Затем застелить их геотекстилём и засыпать щебнем
Дренаж без труб иногда может заменить систему с трубами. На участке нужно определить самую высокую и самую низкую точки, сделать разметку будущих канавок и выкопать траншеи. Затем застелить их геотекстилём и засыпать щебнем.
Видео: дренаж вокруг фундамента дома
Народные мастера и умельцы без труда сделают дренаж вокруг дома собственными руками, сэкономив семейный бюджет. Правильная оценка состояния грунта на участке поможет в выборе вида дренажной системы.
Назначение отмостки и ее устройство
Защитить стены и фундамент от ненужной влаги также поможет дополняющая дренаж отмостка вокруг дома. Так называют слой водонепроницаемого материала, который укладывают вдоль стен с уклоном наружу. Осадки, попадая на отмостку, сразу же стекают в сторону от дома, поэтому контакт стен и фундамента с влагой будет минимальным.
Отмостка вокруг дома
Отмостку вокруг дома выполняют с помощью водонепроницаемых материалов, которые укладывают под тупым углом к поверхности наружной стены.
Чтобы выполнить отмостку, можно использовать такие материалы:
- глина;
- камень;
- тротуарная плитка;
- асфальт;
- бетон;
- ПВП-мембраны.
Монтаж отмостки из глины и камня, а также из тротуарной плитки может оказаться довольно трудоемким, однако выглядит такая отделка просто прекрасно. Асфальтирование и бетонирование обойдется значительно дешевле, но смотрится очень скромно, даже утилитарно.
ПВП-мембраны монтируют в толще грунта, сверху можно устроить любое удобное покрытие: дерн, плитку, газон и т.п.
Виды дренажа для плитного фундамента
Устройство дренажа под фундаментной плитой может выполняться различными способами. Выбор оптимального решения остается за архитектором.
Виды дренажных систем
Кстати, дренажа при определенных условиях можно избежать. Это допустимо в том случае, если воздействие воды не превышает определенного предела, и можно обойтись усиленной гидроизоляцией. Но этот способ имеет свои особенности и часто недопустим.
Пластовый дренаж
Среди практически используемых вариантов обустройства дренажных систем фундаментов, наибольший опыт эксплуатации имеет пластовый тип. Первоначально он применялся на сложных участках строительства. Но постепенно стал внедряться для возведения оснований любого типа и сложности.
При создании пластового дренажа под плитным фундаментом стоимость выполнения работы существенно сокращается. Причина в том, что подстилающий слой щебня уже заложен в проектную документацию. Для других вариантов фундамента (ленточный, столбчатый) придется проводить обратную засыпку внутри конструкции.
Устройство пластового дренажа
В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:
- Сделать котлован на 1 метр больше габаритов здания.
- Создать малый уклон дна котлована от центра к боковым сторонам.
При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.
Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.
Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:
- Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
- Присутствие в вертикальном разрезе напорных подземных вод.
- При опускании подвального помещения ниже водоупорных горизонтов.
- Существование риска на возникновение капиллярного всасывания влаги.
Пластовый дренаж под фундаментную плиту
Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.
Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.
Кольцевой дренаж
Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.
- Расчет размеров дисперсионной воронки.
- Определение необходимого сечения дренов по притоку.
- Расстояние от кольца дренов до подошвы основания.
Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.
При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.
Пристенный дренаж
Пристенная система дренажа применяется при строительстве зданий и сооружений на глинистых и суглинистых грунтах. Особенности данного типа дренажной системы обуславливают его применение на множестве объектов. Этот тип конструкции рассматривается.
Устройство пристенного дренажа
Обустройство поверхностного дренажа в данном типе производится по периметру здания на определенном расстоянии от стен. Величина этого промежутка зависит от ширины самого основания и мест размещения смотровых колодцев.
Назначение пристенного дренажа
Довольно простая, но сконструированная по точно рассчитанному проекту система дренажа выполняет несколько важных функций.
Например, она эффективно защищает от подтопления цокольный этаж (при его наличии) или подвал, которым обычно оборудуют как коттеджи, так и небольшие дачные домики временного проживания.
Принимать решение о необходимости строительных мероприятий следует, опираясь на два «сигнала»: расположение водных горизонтов на расстоянии менее полуметра от нижней точки фундамента или вероятность появления верховодки в опасной близости к зданию.
Еще одна из причин устройства пристенного дренажа фундамента – агрессивный состав грунтовых вод. Растворенные в жидкой среде вещества негативно действуют на материал фундамента, со временем разрушая его. В данном случае следует просчитать целесообразность двойной защиты – дренажа и надежной гидроизоляции.
Сделанная по всем правилам и нормам система пристенного дренажа осушает большой участок по периметру здания, одновременно дренируя расположенные поблизости декоративные и малые архитектурные формы ландшафта
При нарушении обустройства отмостки или постоянных утечках воды в зоне фундамента (например, при неправильном монтаже водосточного оборудования) происходят подвижки насыщенных лишней влагой пучинистых грунтов. Чтобы не происходила деформация бетонных или кирпичных конструкций, также необходим дренаж.
Иногда в процессе строительства здания приходится проводить мероприятия, провоцирующие изменение расположения грунтовых вод. Соответственно, в этих случаях также необходимо позаботиться о функциональной системе дренажа.
Вот перечень некоторых нежелательных проектных решений:
- устройство вблизи постройки замкнутых участков без надлежащей откачки жидкости;
- недостаточно продуманная система водостоков и элементов ливневой канализации;
- оборудование рядом с домом бассейна, пруда или другого водоема с нарушенной системой фильтрации и аварийного слива;
- нарушение технологий строительства здания (не продуман коэффициент фильтрации обратной засыпки);
- в грунте установлены подпорные стенки, препятствующие оттоку вод.
Каждый из перечисленных факторов в любую минуту может стать причиной подтопления фундамента, с которым в дальнейшем будет сложно справиться.
Если брать во внимание статистические данные, то пристенный дренаж – наиболее распространенный вид дренажа в частных владениях. Он лучше остальных защищает конструкции от разрушения водой, которая обязательно появляется во время сильных ливней или весеннего таяния снегов. Мероприятия по устройству дренажных конструкций выполняют, опираясь на положения СНиП 3.07.03-85 (конкретно о дренаже) и СНиП 3.05.05-84 (о трубопроводах)
Мероприятия по устройству дренажных конструкций выполняют, опираясь на положения СНиП 3.07.03-85 (конкретно о дренаже) и СНиП 3.05.05-84 (о трубопроводах).
Основные принципы работы дренажной системы
Выпадение осадков, весеннее сходка снегов зачастую приводит к чрезмерному увлажнению верхнего слоя грунта приусадебного участка. В обычных условиях, испаряясь с поверхности земли и просачиваясь в нижние слои почвы, влага исчезает, принимая участие в бесконечном цикле круговорота воды в природе.
Однако, при определенном строении грунта, возможно затаивание природных вод и, как следствие, заболачивание местности, вплоть до образования небольших озер и прудов. Чаще всего такую картину можно наблюдать на участках с глинистым грунтом или содержанием большого количества суглинка.
Непроницаемый для воды слой располагается на глубине от пятидесяти сантиметров до нескольких метров, задерживая громадные массы воды и делая невозможным проведение любых строительных работ без предварительного осушения участка.
Дренажная система – комплекс инженерно-технических строительных сооружений, основным назначением которого является защита зданий и сооружений от
Грунтовые и талые воды, попав на глинистый слой, более не застаиваются, а собираются и отводятся с участка сложной и тщательно просчитанной системой ловушек, водоводов, накопительных и откачивающих колодцев.
Наиболее надежной и эффективной системой защиты дома, возведенного на участке с глинистым грунтом, является пристенный дренаж. Несложный проект и сравнительно невысокие финансовые затраты, необходимые для устройства данного вида защиты, способствуют его популярности и широкому применению.
Конструктивно он представляет собой уложенные по периметру всего здания дренажные трубы – дрены, которые используются для отвода воды. Они располагаются на глубине от тридцати до пятидесяти сантиметров ниже уровня подушки фундамента. На углах здания, в местах соединения труб устанавливаются смотровые колодцы. Система труб и колодцев замкнута на последний, располагающийся в самом низком месте участка, откачивающий колодец. Из него вода попадает в ливневую канализацию или природный водоем.
В случае, когда точка вывода находится выше уровня откачивающего колодца, приходится устанавливать дополнительное насосное оборудование, отвечающее за откачку воды. Во всех остальных случаях вода уходит из колодца самотеком.
Необходимость установки дренажа свайного фундамента
Дренаж в составе свайной конструкции выполняет функцию отвода лишней воды, которая образуется на участке в связи с особенностями климатических условий. Дождевая и талая вода проходит сквозь слои почвы и застаивается под фундаментом.
При строительстве здания нарушается естественный процесс движения воды грунте, поскольку свайная конструкция становится своего рода плотиной на пути подземных вод.
В результате такого нарушения гидрологического режима, повышается уровень грунтовых вод, что приводит к просадкам фундамента и снижению плотности грунта. Исключением является песчаный и щебёночный типы грунта, которые с лёгкостью пропускают воду, препятствуя её накоплению в слоях почвы.
Дренажная конструкция защищает фундамент от отрицательного воздействия влаги, многократно продлевая срок его службы.
Немаловажную роль играет состав грунта, на котором предполагается строительство сооружения. Глиняная почва хорошо задерживает влагу, которая не может пройти дальше, в связи с чем грунт разжижается, что приводит к заметной усадке дома и разрушению строительного материала.
В процессе осадков происходит усиленное увлажнение глиняной почвы и последующее разрушение свайного фундамента. В том случае, если строение располагается на склоне, атмосферные осадки всегда будут стекать со склона в сторону дома, ухудшая качество фундамента.
При постройке дренажной конструкции учитывается глубина и химический состав грунтовых вод, которые интенсивно разрушают свайный фундамент. Содержание в составе агрессивных химикатов ускоряет разрушение фундамента.
Для таких условий необходима установка качественной дренажной системы.
