Тепловой насос воздух-воздух — как работает и для чего нужен

Основные виды

Тепловая энергия, которая расходуется на отопление загородного дома и для подачи горячего водоснабжения, это результат преобразования энергии из внешней среды при помощи термонасоса. Помпа концентрирует эту низкотемпературную энергию и переносит ее по отопительной системе.

Чаще всего бытовые насосы используют тепло солнечного освещения или тепло поверхности Земли, которое скапливается в верхних частях земной коры или подземных водах на протяжении года. То есть по конструкции все теплонасосы можно разделить на воздушные, водяные и грунтовые.

Грунтовые помпы

Насосы для охлаждения

Этот вид насосного оборудования получает тепло от грунта. Температура земли на глубине более 3 м почти не подвергается сезонным перепадам. По замкнутому контуру труб, устроенным в грунте, циркулирует этанол или антифриз. Трубопровод теплообменника можно прокладывать в грунте горизонтальным или вертикальным способом.

Трубы при горизонтальной системе нужно установить в землю ниже промерзания грунта (чаще всего это 1,6−2,1 м). Теплообменник этого типа занимает значительную площадь. Так, для отопления дома в 100 м² требуется примерно 10−20 м² земли.

На участке, который занят коллектором, можно высаживать только те растения, у которых корневая система не уходит в грунт очень глубоко, также запрещается сооружать какие-то капитальные постройки.

При устройстве вертикального теплообменника трубы устанавливают перпендикулярно уровню земли и погружают в грунт примерно на 150−220 м. Число монтируемых зондов будет зависеть от мощности обогревательной системы. То есть для отопления дома 100 м² потребуется 2 зонда длиной примерно 90 м, находящихся друг от друга с интервалом 4−6 м.

Разновидности тепловых насосов

Этот вид помп «забирает» энергию у подземных вод. Такой тепловой насос характеризуется высокой эффективностью и хорошей стабильностью. Это обусловлено отличной теплоотдачей внутри системы и постоянным термальным режимом подземных вод.

Воздушные агрегаты

Воздушные насосы

В плане простоты установки воздушный тепловой насос для отопления дома имеет значительное преимущество, в отличие от своих аналогов. Для использования воздуха в качестве источника теплой энергии не потребуется бурить скважины либо выполнять иные масштабные земельные работы. То есть воздушная помпа в установке обходится намного дешевле, чем другие два вида насосов.

Невзирая на это огромное преимущество у воздушного оборудования существует один серьезный недостаток. Эта помпа может эффективно работать только при температуре воздуха выше -17C. Снижение температуры ниже установленной границы, что зимой часто случается во многих регионах, приводит к значительному уменьшению коэффициента эффективности этого оборудования.

Что такое тепловой насос

Тепловой насос представляет собой парокомпрессионную установку, которая переносит тепло от холодных, низкопотенциальных источников тепла к горячим, высокопотенциальным.

Тепло передается за счет конденсации и испарения хладагента, в качестве которого чаще всего используется фреон, циркулирующий по замкнутому контуру. Электроэнергия, от которой работает тепловой насос, тратится только на эту принудительную циркуляцию.

Принцип работы теплового насоса основан на так называемом цикле Карно, который прекрасно знаком вам по работе холодильных установок. На самом деле, бытовой холодильник, стоящий на вашей кухне, также является тепловым насосом. Когда вы помещаете в него продукты, пусть даже холодные, но температура которых все-таки выше, чем температура в камере холодильника, по закону сохранения энергии выделяемое ими тепло никуда не девается. Поскольку температура внутри повышаться не должна, тепло выводится наружу через решетку радиатора, нагревая воздух в кухне. Чем больше продуктов вы поместите одновременно в холодильник, тем больше будет теплоотдача.

Простейшим вариантом теплового насоса станет открытый холодильник, помещенный на улице, радиатор которого находится в комнате. Но пусть холодильник исполняет свои прямые обязанности, ведь уже существуют специальные устройства – тепловые насосы, имеющие кпд гораздо выше. Принцип их действия достаточно прост.

Система отопления с тепловыми насосами

Отопление воздух-воздух применяется в быту в локальных помещениях или во всем доме. При переоборудовании котельной газовый, электрический котлы станут дополнительным источником тепла, которые пригодятся при значительных понижениях наружной температуры – в этом случае эффективность ТН падает и резервный нагрев поможет справиться с нагрузкой на систему.

Удобнее всего применять тепловой насос как локальное оборудование местного значения, не придется покупать и устанавливать громоздкие агрегаты, подача тепла осуществляется по гибкой системе с регулированием нагрева, при этом поломка одного устройства не выведет из строя всю систему.

Локальная схема имеет и недостатки:

  1. Сложности с четким направлением потока прогретого воздуха. Без системы воздуховодов направленности не добиться, а протягивать дополнительные трубопроводы не всегда рационально.
  2. Эффективность одного мощного котла прогрева выше, чем совокупная производительность всех тепловых насосов, множество наружных блоков перегрузят фасад.
  3. Максимальная протяженность трассы между внешним и внутренним блоком имеет ограничения. Параметры прописываются в техпаспорте устройств и могут стать препятствием для сооружения локальной сети отопления для офиса внутри небольшого строения.

Если обустраивается централизованная подача с применением теплового насоса воздух-воздух, то приобретается один мощный агрегат, прокладывается центральный воздуховод с отводами в каждое отапливаемое помещение. В стенах необходимо пробивать отверстия под воздуховоды, к тому же теплые потоки, подаваемые с потолка, поднимают пыль – но это единственные недостатки сети.

Плюсов больше:

  • контроль температурных показателей нагрева во всех помещениях дома;
  • доступность интеграции дополнительного оборудования – фильтров, увлажнителей;
  • при снижении теплоэффективности, сеть дополняется прибором рекуперации, что минимизирует утечку тепла;
  • одно мощное устройство обслуживать намного выгоднее.

Чтобы не сталкиваться с проблемой перемерзания наружных блоков, рекомендуется наладить систему подготовки воздуха на основе почвенного теплообменника – это упростит работу ТН воздух-воздух при понижении температуры.

Набор элементов для формирования воздушного отопления

Чтобы собрать систему, требуется наличие внешнего, внутреннего блоков и контура для транспортировки хладагента. Также пригодится вентилятор, который будет нагнетать воздух в каналы. Воздуховоды и вентиляционное оборудование пригодятся только при формировании централизованной сети, для локального прогрева хватит блоков и контура.

Внутренний блок устанавливается в помещении, наружный выносится за пределы строения. Установка наружного блока допускается на определенном расстоянии от внутреннего – размер удаления указывается в техпаспорте. Что касается внутреннего модуля, он навешивается таким образом, чтобы подавать тепло в локальную зону с учетом эффективности распространения потоков.

Где применяется воздушная система отопления?

Область использования зависит от типа сети. Прямоточные схемы с постоянным обновлением воздуха в помещении применяются в промышленных цехах, где есть риск скопления взрывоопасных или пожароопасных частиц. Локальный прогрев выгоднее использовать в офисах, частных строениях.

Система выгодна для хозяев домов при условии, если с другими теплоносителями возникают перебои. Например, обустройство газового отопления стартует от 7000$ (450000 руб.) плюс получение разрешений, регулярные проверки, а ТН воздух-воздух стоит от 1000$ (65000 руб.) и уже с первого дня эксплуатации может работать на отопление и охлаждение. Централизованная сеть не потребует разрешений, достаточно правильно просчитать протяженность трубопроводов и мощность агрегата – специалисты возьмут за составление проекта от 150$ (10000 руб.).

Особенности установки

Прежде всего, стоит отметить, что монтаж подобных систем требует определенной квалификации мастеров и лучше, чтобы он выполнялся профессионалами. Схема теплового насосасистемы воздух-воздух предполагает наличие двух блоков, наружного и внутреннего. Вся конструкция достаточно легкая, это позволяет устанавливать внешний блок даже поверх кровельного материала, например, черепицы.

При размещении внутреннего блока нужно руководствоваться принципом максимальной эффективности циркуляции нагретого воздуха по помещению. Его установка может быть произведена как на стене, так и на потолке.

Использование воздушного отопления как основного источника обогрева помещения предполагает создание сложной разветвленной системы воздуховодов

Протяженность и расположение воздуховодов должны быть тщательно рассчитаны специалистами монтажниками. Оптимальным решением для их маскировки станет установка натяжных потолков.

Система отопления с тепловым насосом

Тепловые насосы воздух-воздух могут применяться для обогрева отдельного помещения или являться основным узлом автономной системы отопления частного дома. При этом газовый, электрический котел превращается в резервный источник нагрева, включать его рекомендуется при значительном понижении внешней температуры. Профессионалы рекомендуют применять оборудование для воздушного отопления частного дома при создании локальных тепломагистралей.

Вся конструкция отличается компактностью, при этом тепловые насосы удобно интегрируются в уже функционирующую схему, например, с жидким теплоносителем, принимая на себя значительные или полные нагрузки. Гибкая подача тепла с возможностью регулировки микроклимата, а также простота замены одного прибора без нарушения работы всей системы – плюсы.

Но есть у локальной схемы и минусы:

  • направить потоки нагретого воздуха без системы воздуховодов невозможно, а обустройство трубопровода не всегда выгодно в экономическом плане;
  • суммовая эффективность приборов меньше, чем при применении одного мощного котла;
  • монтаж нескольких наружных блоков может испортить эстетику фасада;
  • ограничения протяженности трассы, связывающей наружный и внутренний блок, не позволяют использовать ТН повсеместно;
  • от идеи оборудования автономной схемы отопления для большого количества комнат внутри одного строения небольшого формата придется отказаться – это невозможно по техническим причинам.

Если тепловой насос воздух-воздух применяется при обустройстве централизованной системы отопления, недостаток только в высверливании дырок для крепления воздуховодов.

Рассмотрев минусы, нужно отдать должное плюсам, которых намного больше:

  1. Есть возможность контроля температуры нагрева в любой комнате, всем помещении. Также система позволяет интегрировать в схему оборудование для очистки, увлажнения, ионизации.
  2. При соблюдении технологии монтажа контроль притока/вытяжки воздушных потоков обеспечивает снижение теплопотери. Для устранения недостатка применяются системы рекуперации.
  3. К плюсам относится простота обслуживания приборов. Например, при значительных понижениях внешней температуры прогреть один блок намного проще, чем отогревать весь трубопровод магистрали.

Комплектующие системы воздушного отопления

Система оборудования для воздушного отопления включает внутренний и внешний блоки, контур для перемещения хладагента, вентилятор с функцией нагнетания воздуха и трубопроводы (каналы) для транспортировки потоков воздуха.

Для обустройства локальной системы нужны только 2 блока, один из которых устанавливается на крышу строения, второй монтируется внутрь помещения. Лучше выбирать точку, удобную для выхода тепловых потоков и перемещения по комнате с высокой эффективностью.

Области применения воздушной системы отопления

Свойства быстро очищать воздух и прогревать помещения локально объясняют популярность воздушного отопления в промышленных, производственных помещениях, офисах. Локальные конструкции в частных домах необходимы при перебоях с топливом, электричеством.

Простой расчет показывает, что при подведении газопровода к участку пользователь затратит не менее 10500$, при этом предполагаются дальнейшие вложения на обустройство системы трубопроводов, котла, поддержание работы насоса. В этом случае тепловой насос воздух-воздух обойдется намного дешевле, работать будет с первой минуты подключения системы и гарантирует пожизненное снижение затрат. А вот электрический, газовый или твердотопливный котел может стать резервным источником, подключаемым только при значительном похолодании.

Долговечность системы и её обслуживание

Многих может отпугнуть заявленный производителем срок эксплуатации системы в 7–10 лет. На практике этот показатель существенно выше, просто тепловой насос может со временем терять в производительности.

В первую очередь это связано с постепенной утечкой хладагента во внешнюю среду и его загрязнение влагой и прочими примесями. На этот случай предусмотрена достаточно простая процедура обслуживания, заключающаяся в очистке теплоносителя и восполнении его концентрации.

Износ механических узлов, таких как компрессор или вентилятор, неизбежен. Однако хороший тепловой насос предусматривает возможность модульной замены составляющих его частей. Долговечность оборудования целиком определяется условиями его эксплуатации и техническим совершенством системы. Работа на пределе, периодическое обледенение внешнего блока и прочие нарушения штатного режима работы — вот что нужно исключить с самого начала, чтобы техника успела себя полностью окупить и при этом принесла в дом желанные тепло и комфорт от использования.

рмнт.ру

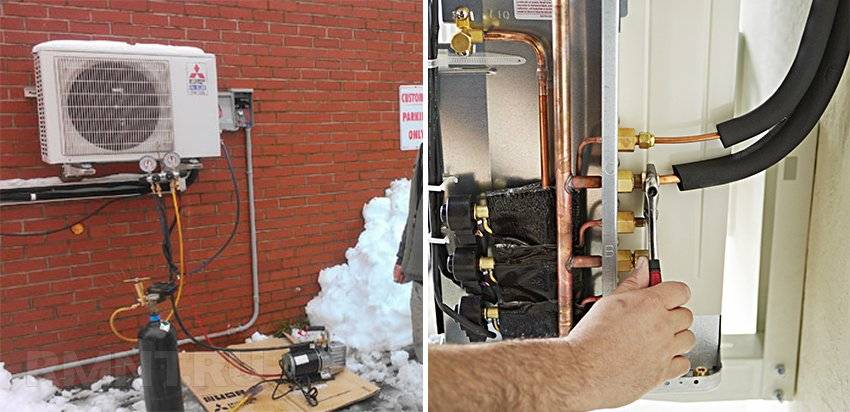

Нюансы планового обслуживания воздушных тепловых насосов

Для того чтобы тепловой насос отслужил весь положенный ему срок, необходимо время от времени выполнять несложные манипуляции по его обслуживанию. В план таких мероприятий входит:

  • Своевременная чистка наружного блока насоса. Главным образом это касается основания вентилятора и теплообменника.
  • Плановая проверка герметичности системы циркуляции хладагента.
  • Замена масла в компрессорной установке и смазка подвижных частей вентилятора.
  • Проверка кабелей электропитания.

На выполнение данных действий не нужно тратить много сил, зато они позволят сохранить теплонасос в идеальном состоянии долгое время.

Рабочие параметры оборудования

Сильные морозы в Подмосковье — редкость, опыт показал, что температура редко опускается ниже -25℃. Подсчитали — в таких условиях для дома имеющейся площади будет достаточно насоса, выдающего 15 кВт тепла. Бюджет системы обошелся нам примерно в 150 000 рублей.

КПД у воздушных насосов тоже меняется в зависимости от внешних условий. В нашем случае оказалось, что при потреблении 1 киловатт-часа электроэнергии система выдавала 2-2,5 кВт тепла. Это минимум. Если на улице легкая оттепель с температурой чуть выше нуля, то она выдает 3,5 кВт тепла.

Дом равномерно прогревается именно теплым воздухом, радиаторов или теплых полов нет. В систему постоянно через рекуператор добавляется свежий уличный воздух.

Задача рекуператора — в дополнительной экономии тепла. С его помощью поступающий с улицы воздух подогревается тем, который принудительно выбрасывается из дома, например, из санузлов. Желаемая температура в помещении выставляется на пульте.

Управление автоматическое, на ночь температура снижается для большего комфорта.

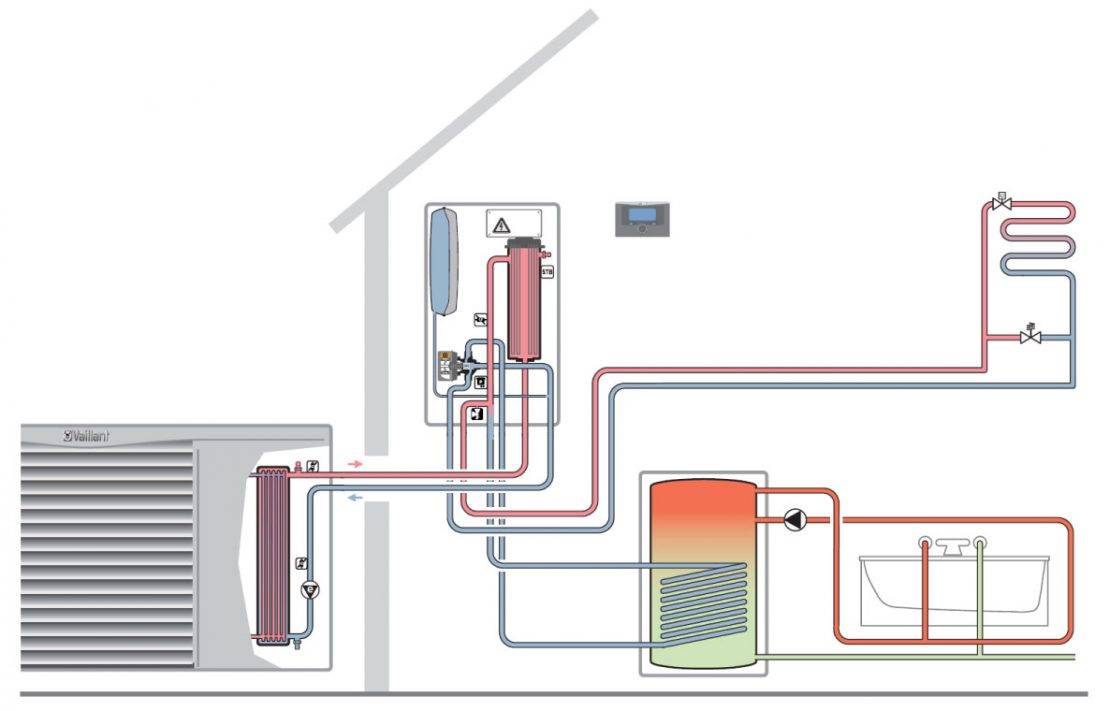

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

  • Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
  • Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
  • Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

  1. Подсчитывают общую отапливаемую площадь.
  2. Умножают полученную сумму на 0,7.
  3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

  • Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
  • Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
  • Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
  • Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

  1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
  2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
  3. При контакте с внешней средой хладагент закипает и испаряется.
  4. После этого хладагент в виде пара поступает в компрессор.
  5. Там он сжимается — благодаря этому серьёзно повышается его температура.
  6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
  7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
  8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
  9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

  • Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
  • Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
  • Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

  1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
  2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Особенности

Этот вид отопительных приборов извлекает энергию буквально из воздуха, генерируя тепло для нужд человека и применяя на 75% природные ресурсы и на 25% привычное электричество.

Воздушный тепловой насос – агрегат, передающий теплоэнергию от источника с низкой температурой к теплоносителю с более высокой. Проще говоря, даже если за окном сильный мороз, это оборудование заберет из холодной среды тепло и отопит им жилище.

Принцип работы воздушного насоса подобен функционированию холодильника. Но только если основная цель холодильной машины отобрать тепло из объема испарителя и преобразовать его в холод, при этом конденсатор сбросит теплоту в окружающее пространство, то в насосном оборудовании картина полностью противоположная. Конденсатор выделяет тепло для отопительной системы и обеспечения человека горячей водой, а испаритель утилизирует теплоту низкого потенциала.

Воздушные тепловые насосы – альтернативная модель системы отопления. Зимой они функционируют как отопительный котел (нагревают теплоноситель в трубопроводе и системе «теплый пол») или прямо обогревают дом. Источником теплоэнергии для них являются наружный воздух. Они не создают ее, а переносят из окружающего пространства. Но для этого насосному оборудованию нужен подвод электричества.

Преимущества

За рубежом такая система отопления приобрела широкую популярность. Сегодня подобные насосы завоевывают российский рынок. Это идеальный вариант для отопления домов в местностях, где нет возможности подключиться к центральному газопроводу. Помимо этого, у них есть еще масса достоинств:

  • уменьшают расходы на электроснабжение (передача в отопительную систему 1 кВт энергии тепла позволит затратить всего 0,2-0,35 кВт электричества);
  • способствуют сохранению окружающей среды и сбережению природных запасов планеты, они полностью экологически безопасны (не выделяют токсинов, не источают неприятных запахов);
  • не требуют создания сложных вентиляционных систем;
  • установка этого оборудования гораздо дешевле и быстрее, чем монтаж традиционных отопительных конструкций;
  • создавать отопительную систему можно на этапе отделки строения, в готовых помещениях, участками при реконструкции строений;
  • эффективно функционируют при температуре окружающей среды до -30° С;
  • не нуждаются в частом техническом обслуживании (все возможные действия можно выполнять самостоятельно, они описаны в прилагаемых инструкциях), самостоятельно перезапускаются;
  • летом могут работать как кондиционеры;
  • отсутствие процессов горения, использование замкнутых контуров делает эти приборы полностью пожаробезопасными;
  • не занимают много места в доме (модуль не больше обычного холодильника), не нуждаются в дополнительном помещении, внешне напоминают сплит-системы;
  • работают практически бесшумно.

Плюсы и минусы тепловых насосов

Не хочется мне тут разглагольствовать по поводу «зеленой» энергии и экологичности, так как цена на всю систему оказывается заоблачной и тут в последнюю очередь задумываешься об озоновом слое. Если опустить стоимость системы отопления на тепловом насосе, то плюсы такие:

  1. Безопасное отопление. Сужу по себе — когда мой газовый котел врубает горелку с хлопком, на голове каждые 15 минут появляется седой волос. Тепловой насос не использует открытого пламени, горючего топлива. Никаких запасов дров и угля.
    КПД теплового насоса около 400-500% (берет 1 кВт электроэнергии, тратит 5).
  2. «Чистое» отопление без отходов сгорания, выхлопа, запаха.
  3. Тихая работа при «правильном» компрессоре.

Жирный минус тепловых насосов — цена на всю систему в целом и редко встречающиеся идеальные условия для эффективной работы насоса.

Окупаемость системы отопления на основе теплового насоса может быть и 5 лет, а может и 35, и вторая цифра, к сожалению, более реальна. Это очень дорогая система на этапе внедрения и очень трудоемкая.

Как может выглядеть укладка труб под геотермальный насос на вашем участке

Кто бы что вам не рассказывал, нынче развелось кулибиных, расчетами на тепловой насос должен заниматься только специалист теплотехник, с выездом на объект.

Максимально эффективны тепловые насосы в системах с теплым полом и другими низкотемпературными системами отопления (до 40°С), так как чем меньше разница температур между теплоносителем и источником тепла, тем выше КПТ (коэффициент преобразования тепла).

Особенности тепловой системы воздух-вода

Тепловой насос, которому посвящена эта статья, в отличие от других модификаций подобного устройства (в частности, вода-вода и грунт-вода), обладает рядом достоинств:

  • экономит электричество;
  • для установки не потребуются масштабные земельные работы, бурение скважин, получение специальных разрешений;
  • если подключить систему к солнечным батареям, то можно обеспечить полную ее автономность.

Веское преимущество тепловой системы, извлекающей энергию ветра и передающей ее воде, заключается в стопроцентной экологической безопасности.

Перед тем, как приступать к конструированию насоса, необходимо выяснить, в каких случаях система проявляет себя максимально эффективно, а когда ее использование нецелесообразно.

Тепловая насосная система, извлекающая энергию из воздушной массы, может использоваться для подогрева всех видов теплоносителей, применяющихся на территории СНГ: воды, воздуха, пара

Специфика применения и работы

Тепловой насос продуктивно работает исключительно в температурном диапазоне от -5 до +7 градусов. При температуре воздуха от +7 система будет вырабатывать больше тепла, чем необходимо, а при показателе ниже -5 – недостаточно для обогрева. Это связано с тем, что концентрированный фреон, находящийся в конструкции, закипает при температуре -55 градусов.

Теоретически система может вырабатывать тепло и в 30-градусный мороз, но его будет недостаточно для обогрева, ведь теплопроизводительность напрямую зависит от разности температуры кипения хладагента и температуры воздуха.

Поэтому жителям Северных регионов, где холода наступают раньше, эта система не подойдет, а в домах Южных областей она сможет эффективно прослужить несколько холодных месяцев.

Если в помещении установлены стандартные батареи, то тепловой насос будет работать менее эффективно. Лучше всего устройство воздух-вода сочетается с конвекторами и иными радиаторами с большой площадью, а также с системами «теплый пол», «теплые стены» водного типа.

Также само помещение должно быть хорошо утеплено снаружи, обладать встроенными многокамерными окнами, обеспечивающими лучшую теплоизоляцию, чем обычные деревянные или пластиковые.

Тепловой насос лучше всего взаимодействует с водяной системой «теплый пол», не требующей нагрева теплоносителя свыше 40 – 45º С

Самодельный тепловой насос сможет эффективно обогревать дома площадью до 100 кв. м и гарантировано выдавать мощность в 5 кВт. Следует понимать, что фреон невозможно залить достаточно качественно в конструкцию, созданную в бытовых условиях, поэтому следует рассчитывать на температуру его кипения до -22 градусов.

Устройство домашней сборки идеально подойдет для снабжения теплом гаража, теплицы, подсобных помещений, небольшого частного бассейна и др. Система обычно используется в качестве дополнительного обогрева.

Электрокотел или иное традиционное оборудование для отопительного сезона потребуется в любом случае. Во время сильных морозов (-15-30 градусов) тепловой насос рекомендуется выключать, чтобы избежать растрат электроэнергии, ведь в этот период его эффективность составляет не больше 10%.

Тепловые насосы поставляют достаточное количество энергии для обогрева воды в крытых частных бассейнах (+)

Принцип действия системы

Рабочее вещество в конструкции – воздух. Через наружный блок, устанавливающийся на улице, кислород по трубам поступает в испаритель, где взаимодействует с хладагентом.

Фреон под действием температуры становится газообразным (поскольку закипает при -55 градусах) и в нагретом виде под давлением поступает в компрессор. Устройство сжимает газ, тем самым увеличивая его температуру.

Горячий фреон поступает в контур накопительного бака (конденсатора), где происходит отдача тепла воде, которую впоследствии можно использовать для организации отопления и ГСВ. В конденсаторе фреон лишается только части своего тепла, и все еще находится в газообразном состоянии.

Проходя через дроссель, хладагент распрыскивается, в результате чего его температура понижается. Фреон становится жидким и в таком виде переходит в испаритель. Цикл повторяется.

На рисунке схематически показана реализация принципа элементарного теплового насоса, разделенного компрессором и расширителем на два контура – высокого и низкого давления

Желающим самостоятельно соорудить тепловой насос из бросовых материалов и отслужившей техники, к примеру, из старого холодильника, поможет информация, изложенная в рекомендуемой нами статье.

Особенности трубопроводной обвязки

Помимо правильной установки самого циркуляционного насоса, необходимо правильно расположить ряд других элементов и выполнить технологические требования. А именно:

  • во время потока теплоносителя, но перед насосом устанавливается сетчатый фильтр;
  • запорный кран установлен с обеих сторон;
  • Модели с высокой мощностью требуют вкладышей демпфирования вибрации (опционально для маломощных насосов);
  • При наличии двух или более циркуляционных насосов каждый напорный патрубок оборудован обратным клапаном и аналогичным резервируемым устройством;
  • Отсутствие давления и давления нагружения и скручивания на концах трубопровода.

Существует два способа установки устройств для эффективной циркуляции в системе:

  • отдельное подразделение;
  • прямо в систему отопления.

Второй вариант является наиболее предпочтительным. Существует два подхода к осуществлению. Во-первых, циркуляционный насос просто вставляется в линию подачи.

Вторая заключается в использовании U-образного элемента, прикрепленного в двух местах к главной трубе. В середине этого исполнения установлен циркуляционный насос. Данная реализация характеризуется наличием байпаса.

В случае частых отключений электроэнергии центральной системой эта конструкция обеспечивает работоспособность системы. Хотя с меньшей эффективностью.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
